Imadła maszynowe CNC precyzyjne 4–10″ — standardowe, ciężkie i obrotowe
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 7462-706CB
Opis produktu

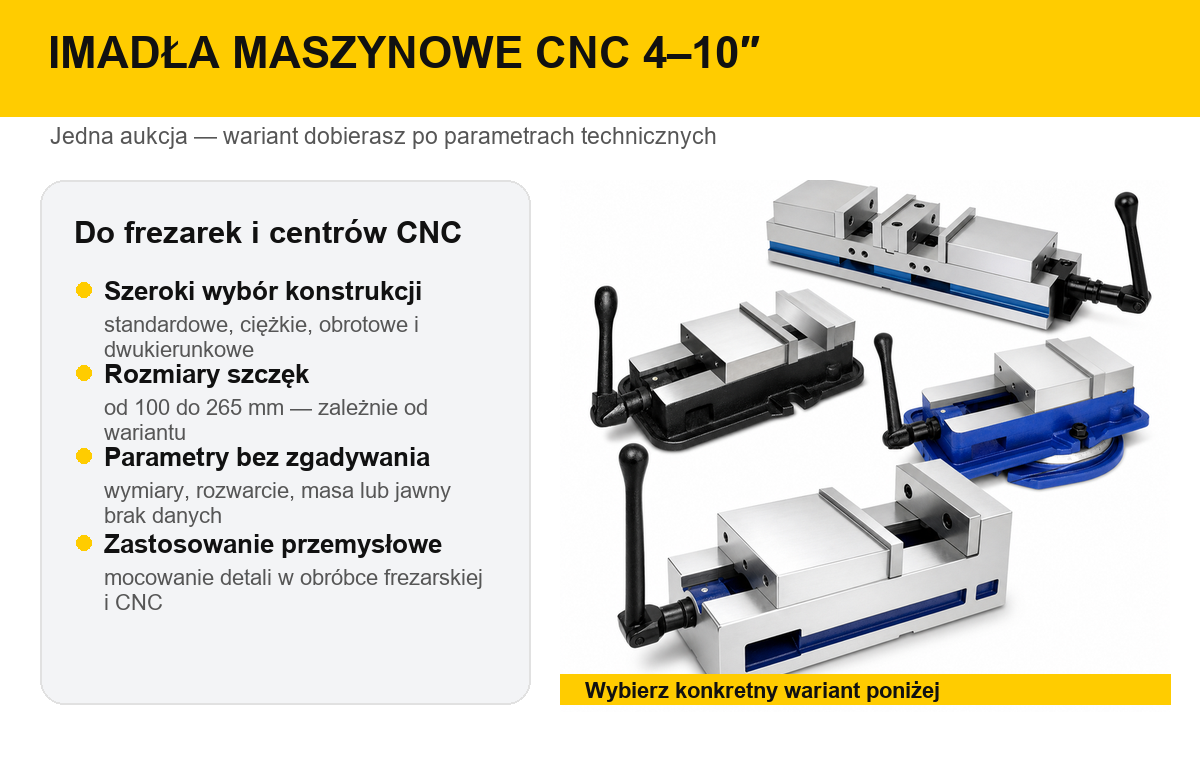

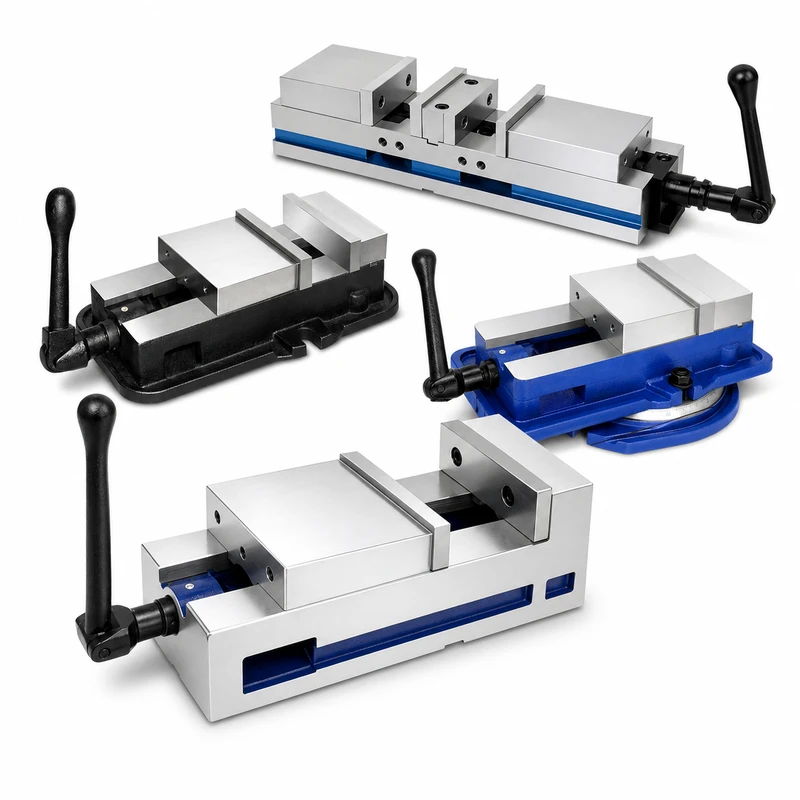

Imadła maszynowe CNC 4–10″
Rodzina precyzyjnych imadeł do frezarek i centrów obróbczych CNC. Dostępne są konstrukcje standardowe, ciężkie, obrotowe, dwukierunkowe oraz warianty z podstawą lub bez podstawy. Dokładne wymiary, rozwarcie, masę i rodzaj konstrukcji sprawdzisz na karcie wybranego wariantu.

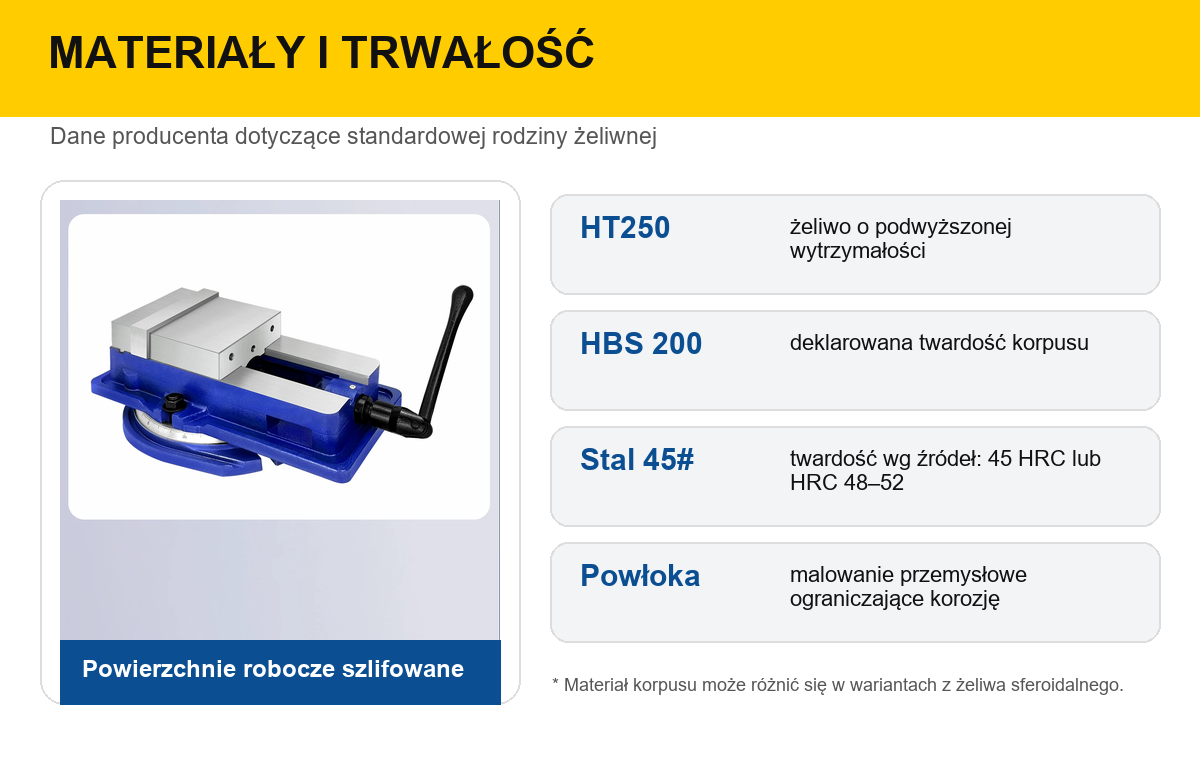

Materiały i wykonanie
Standardowa rodzina żeliwna jest wykonana z żeliwa HT250. Producent deklaruje twardość korpusu HBS 200, precyzyjnie szlifowane powierzchnie robocze oraz przemysłową powłokę ograniczającą korozję. Wymienne szczęki wykonano ze stali 45# ciągnionej na zimno i zahartowano. Szlifowane są również spód oraz powierzchnie prowadzące bloku stałego i ruchomego.
Uwaga: część wariantów wykorzystuje żeliwo sferoidalne lub inną konstrukcję korpusu. Określenie sprzedawcy „materiał importowany” nie wskazuje konkretnego gatunku. W materiałach źródłowych występują też dwie różne deklaracje twardości szczęk: 45 HRC i HRC 48–52, dlatego dokładną wartość dla konkretnego modelu należy potwierdzić przed zakupem.

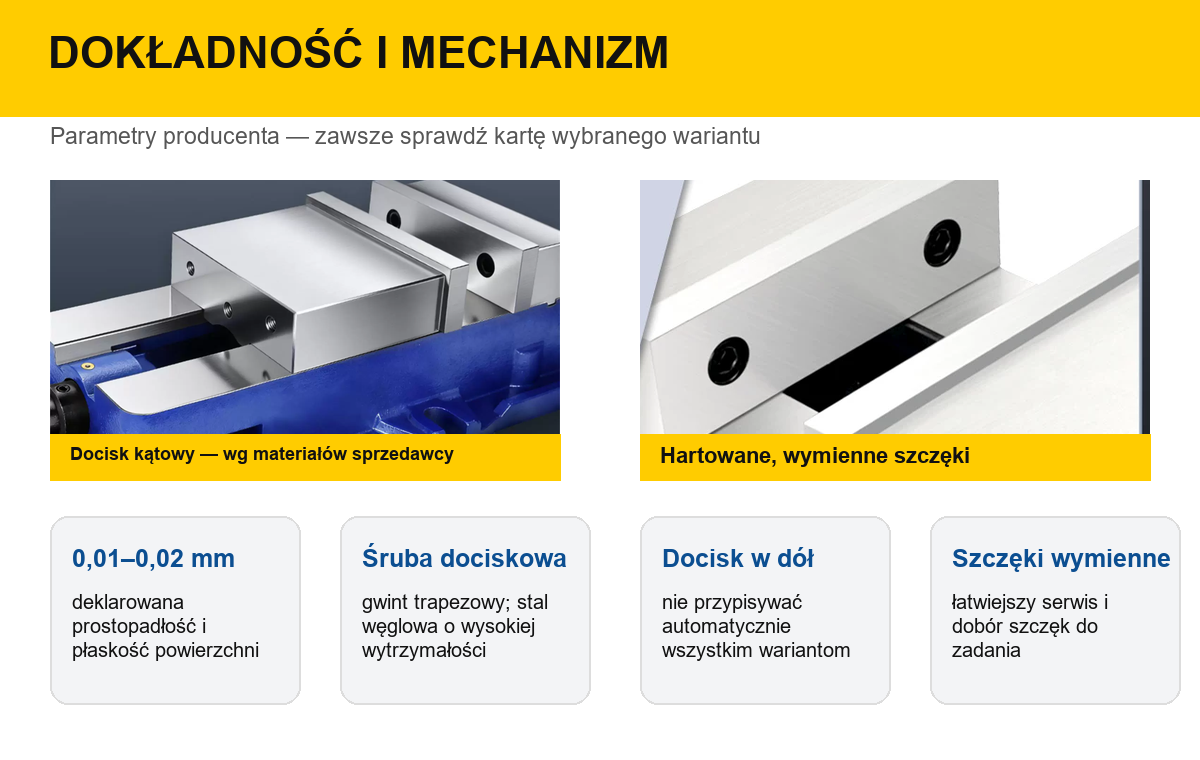

Dokładność i stabilne mocowanie
Producent deklaruje prostopadłość i płaskość powierzchni na poziomie 0,01–0,02 mm. Śruba dociskowa z gwintem trapezowym jest wykonana z wytrzymałej stali węglowej. Wydłużona nakrętka zapewnia większą powierzchnię współpracy i płynną pracę. W modelach z mechanizmem docisku kątowego siła zacisku kieruje szczękę również w dół, ograniczając unoszenie detalu.
Mechanizmu docisku kątowego nie należy przypisywać całej rodzinie. Materiały sprzedawcy nie przypisują go jednoznacznie do wszystkich nazw wariantów, dlatego jego obecność w konkretnym modelu wymaga potwierdzenia przed zakupem.

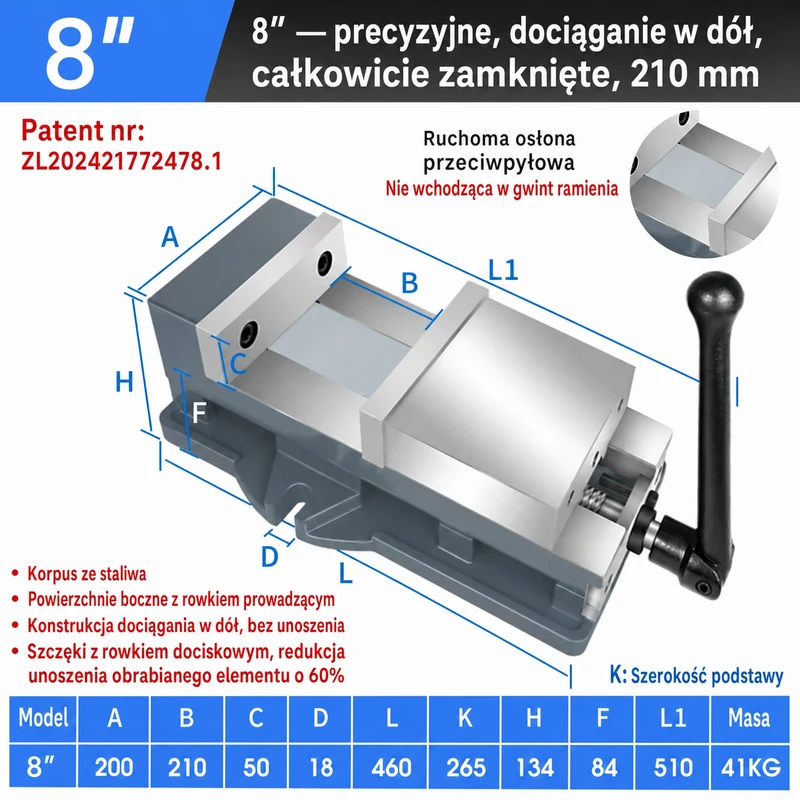

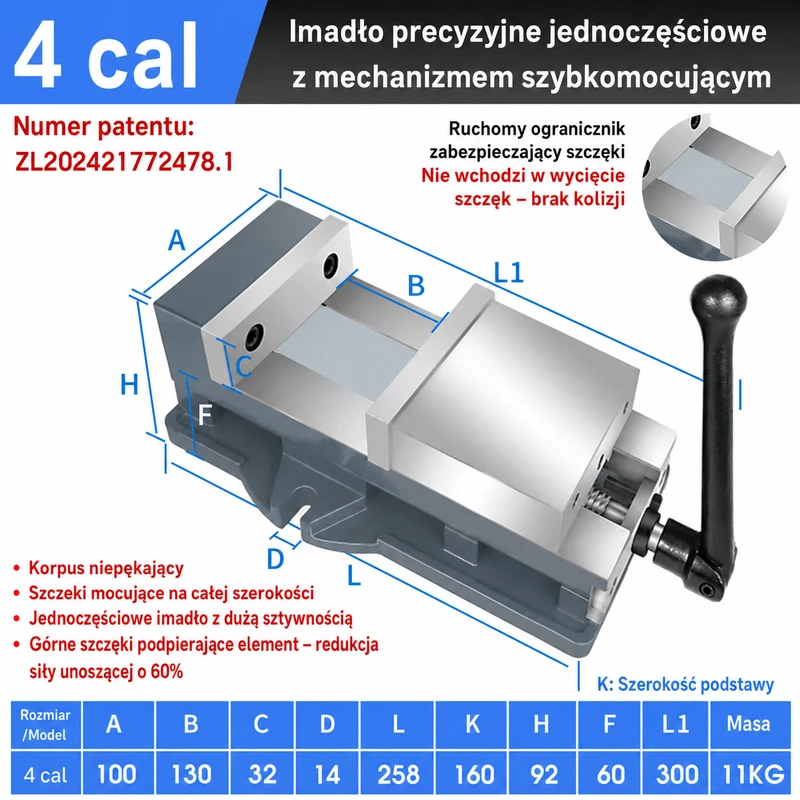

Dla precyzyjnych wariantów 4″ z rozwarciem 130 mm, 6″ z rozwarciem 170 mm oraz 8″ z rozwarciem 210 mm sprzedawca pokazuje ruchomy półkulisty element mechanizmu dociągania oraz osłonę śruby dociskowej przed wiórami. Sprzedawca deklaruje dla tej konstrukcji ograniczenie unoszenia detalu o 60%; jest to deklaracja źródłowa, a nie wynik naszego niezależnego pomiaru.

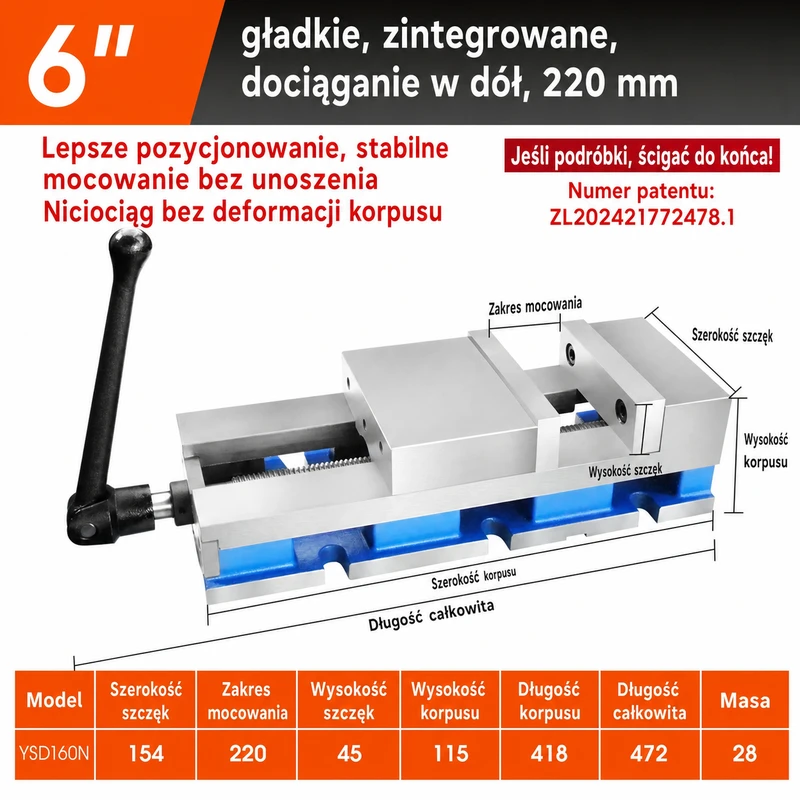

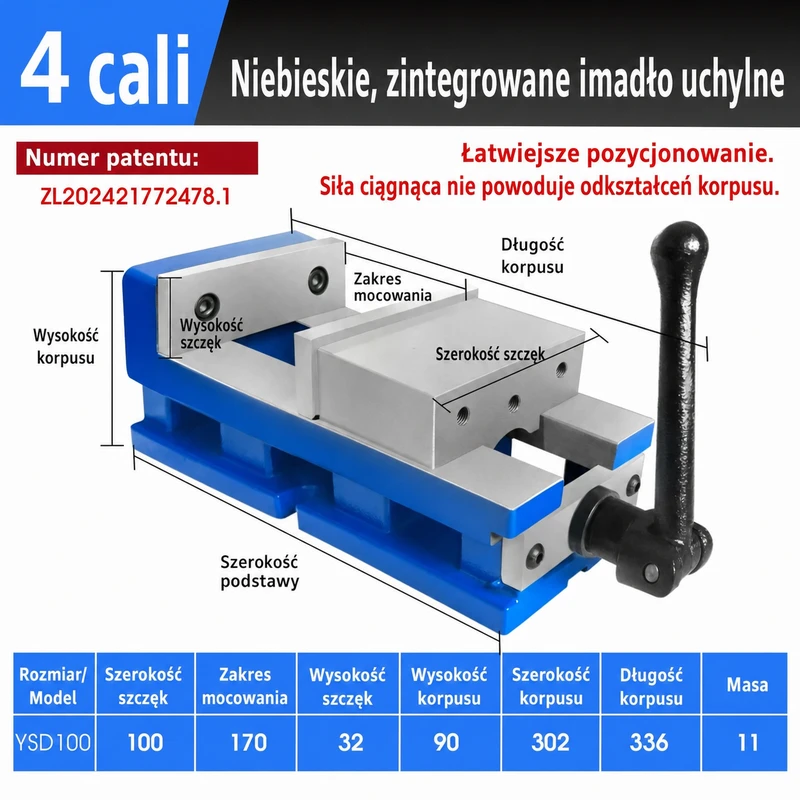

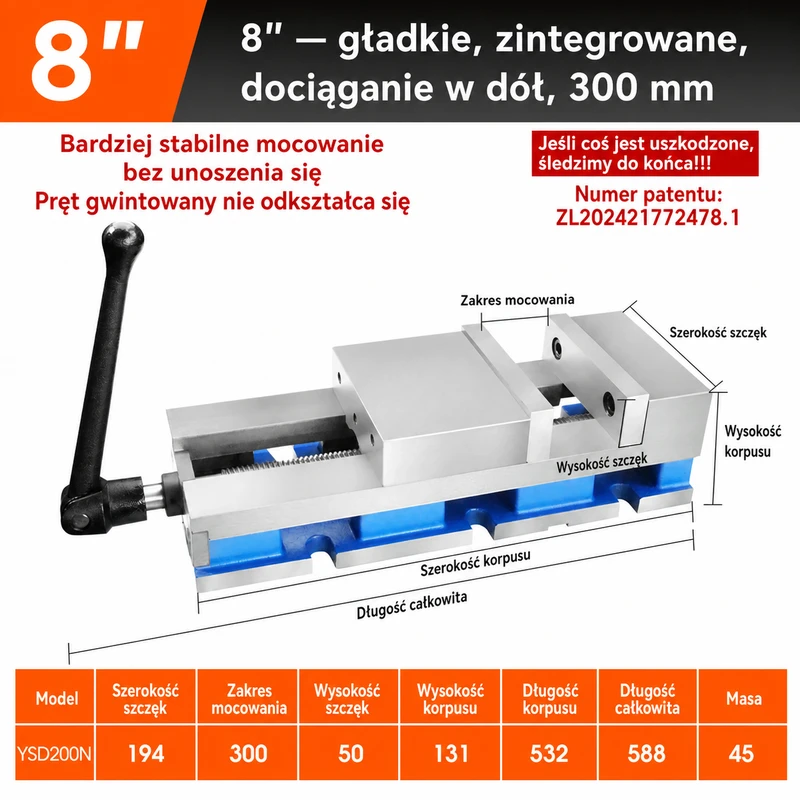

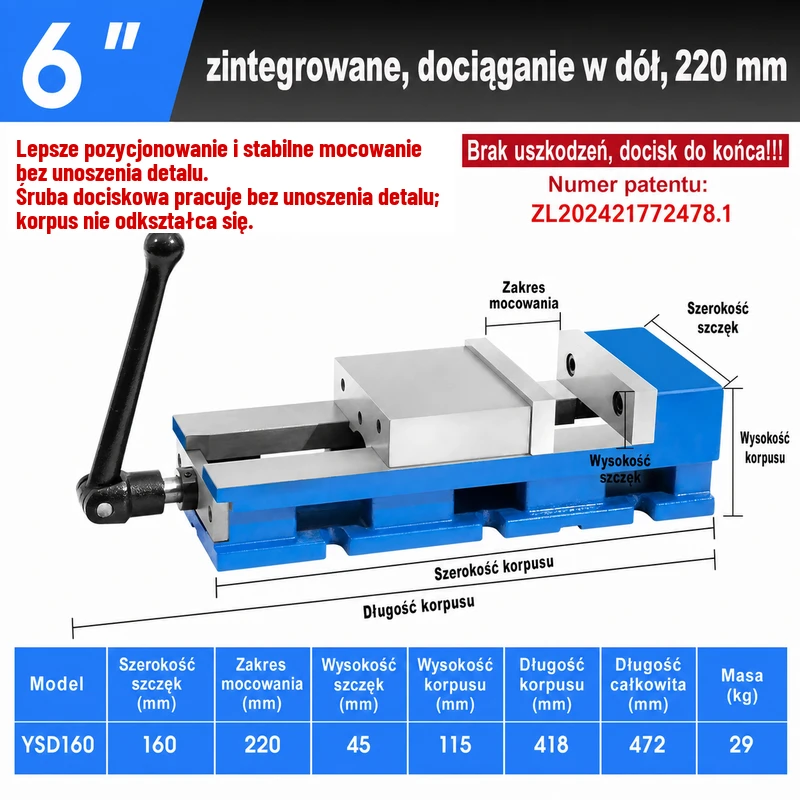

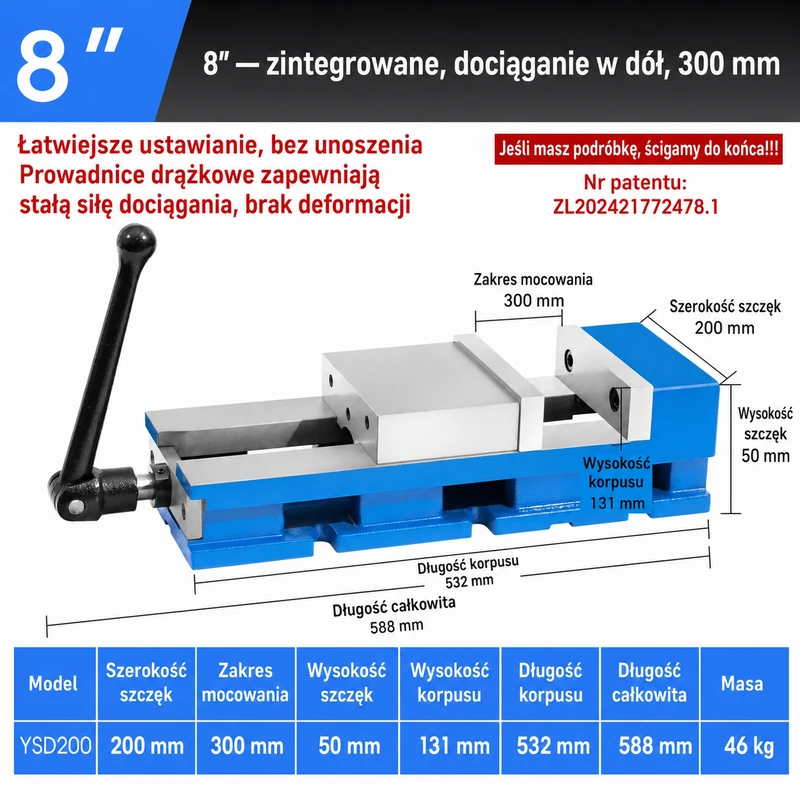

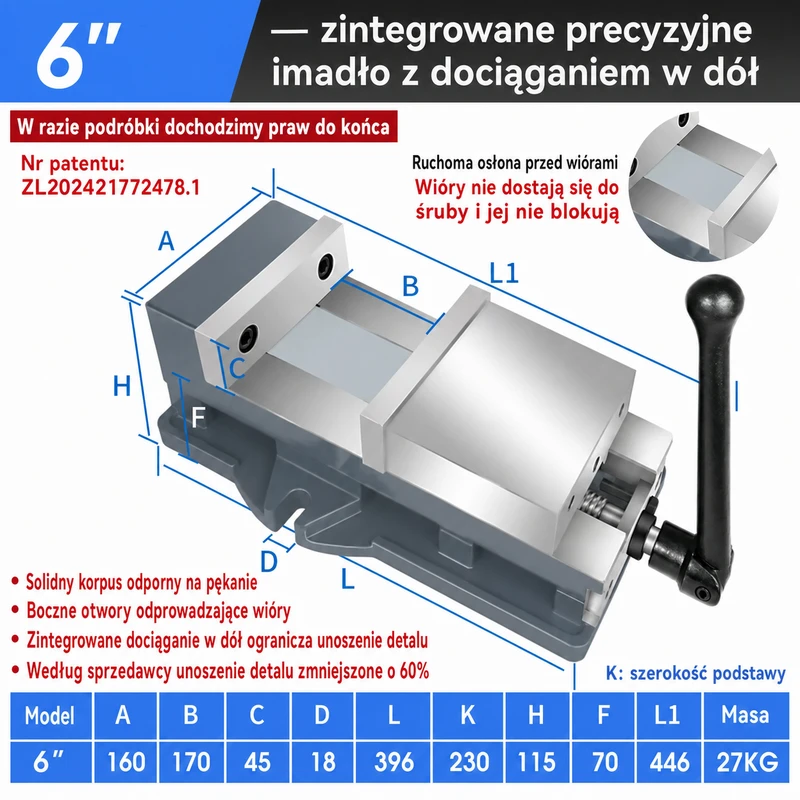

Dla zintegrowanych wariantów dociąganych w dół: 6″/220 mm, 8″/300 mm oraz ich gładkich wersji 6″/220 mm i 8″/300 mm, materiały sprzedawcy opisują śrubę dociskową pracującą na rozciąganie, łatwiejsze odprowadzanie wiórów i deklarowany brak odkształcenia korpusu.
Rodzaje konstrukcji dostępne w rodzinie

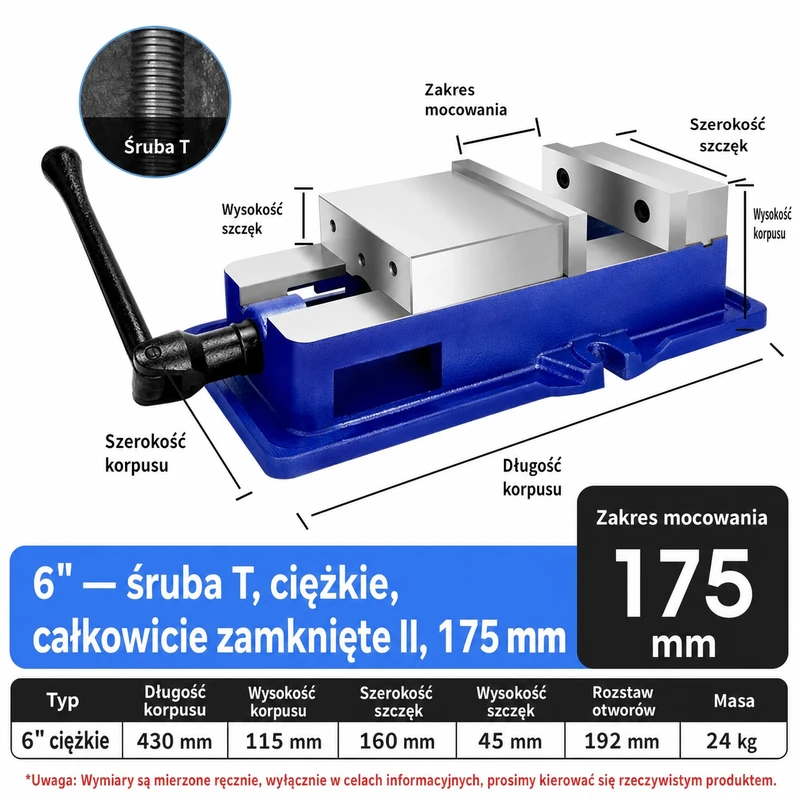

- całkowicie zamknięte — korpus osłania mechanizm śruby i prowadzenie,

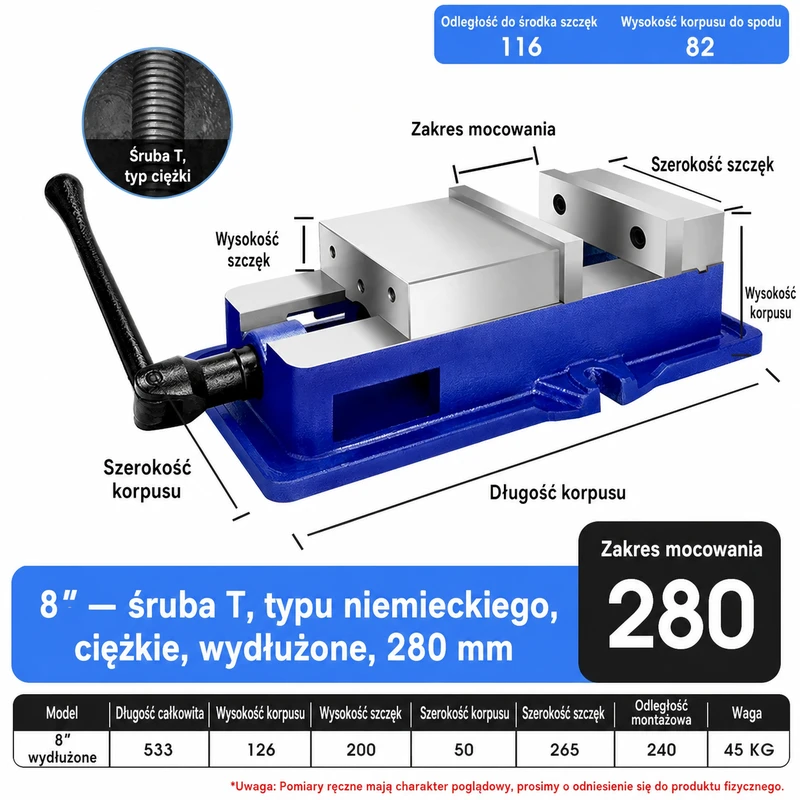

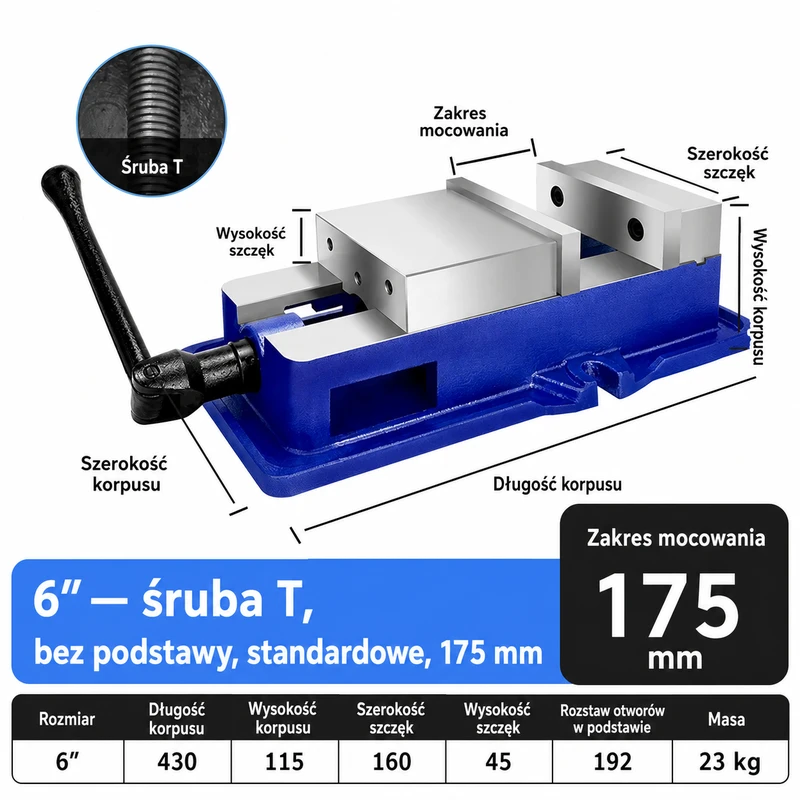

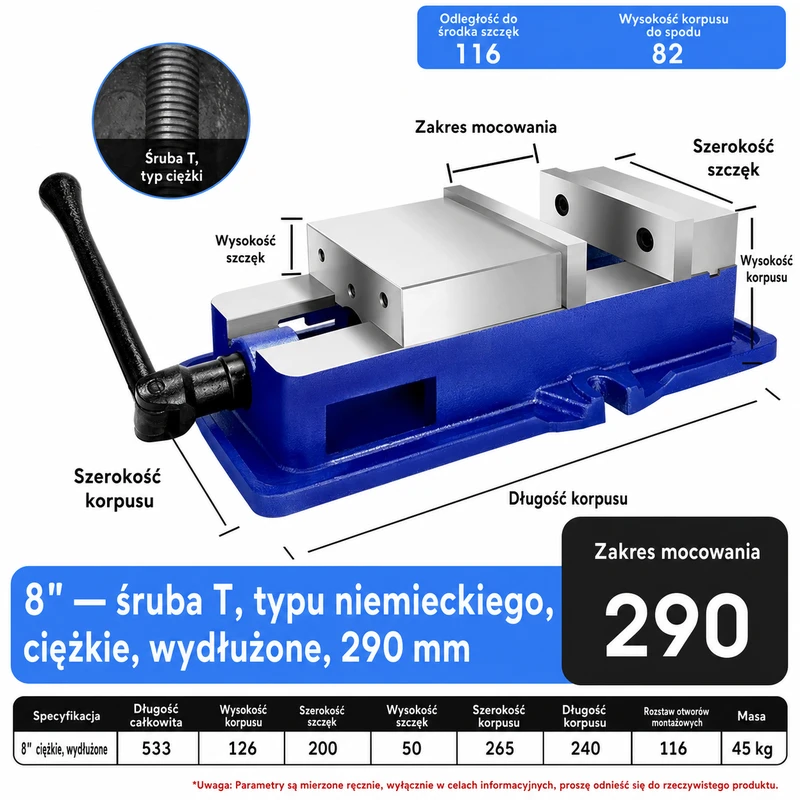

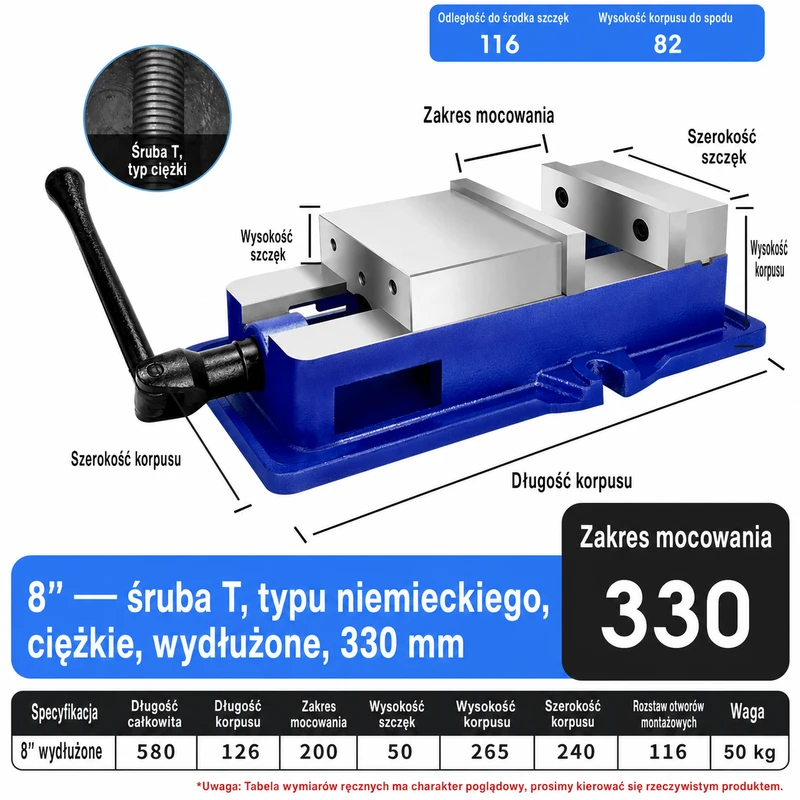

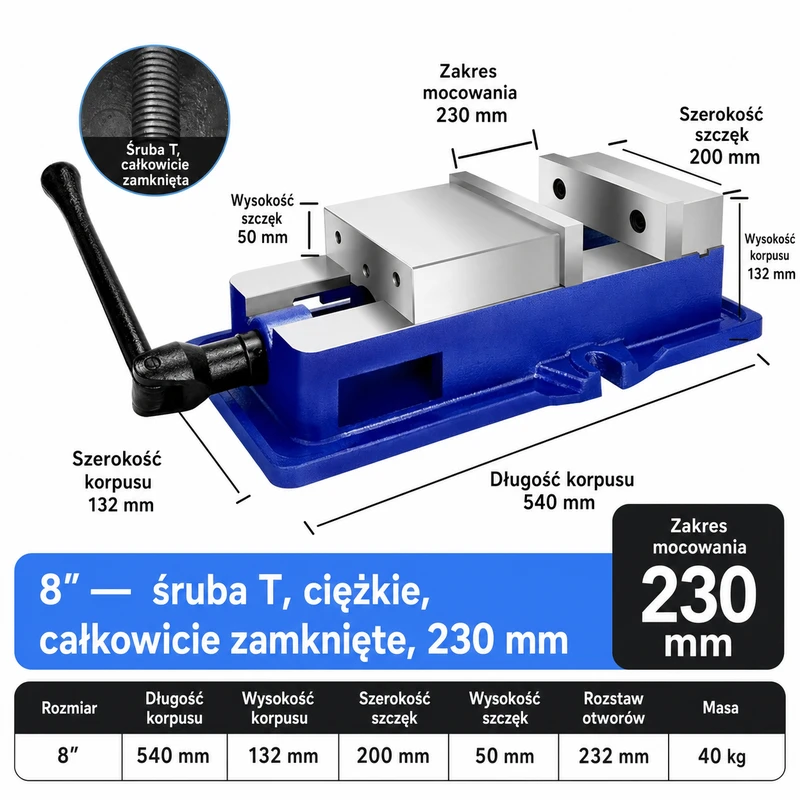

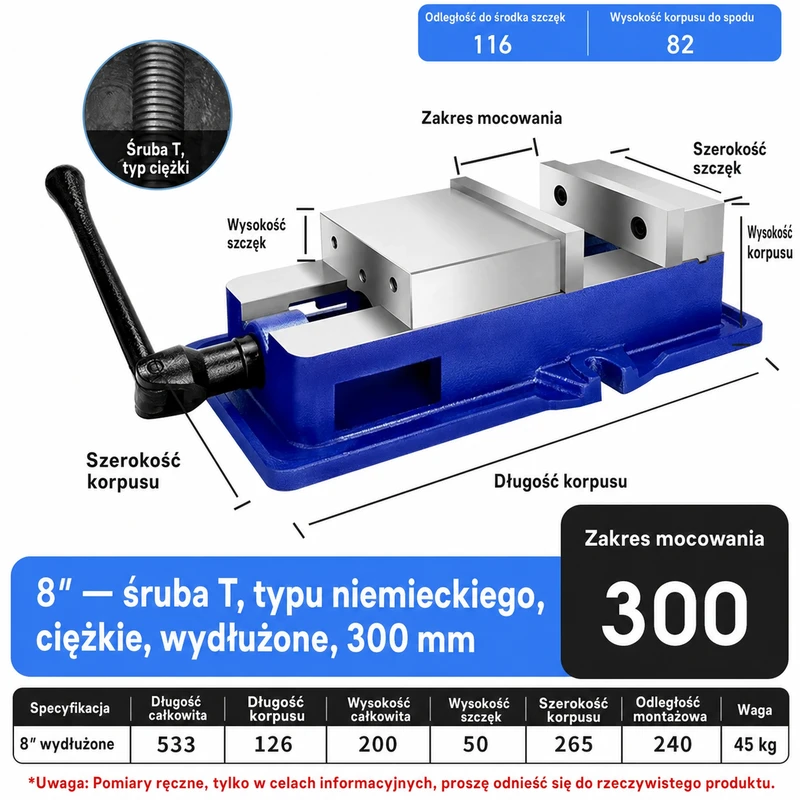

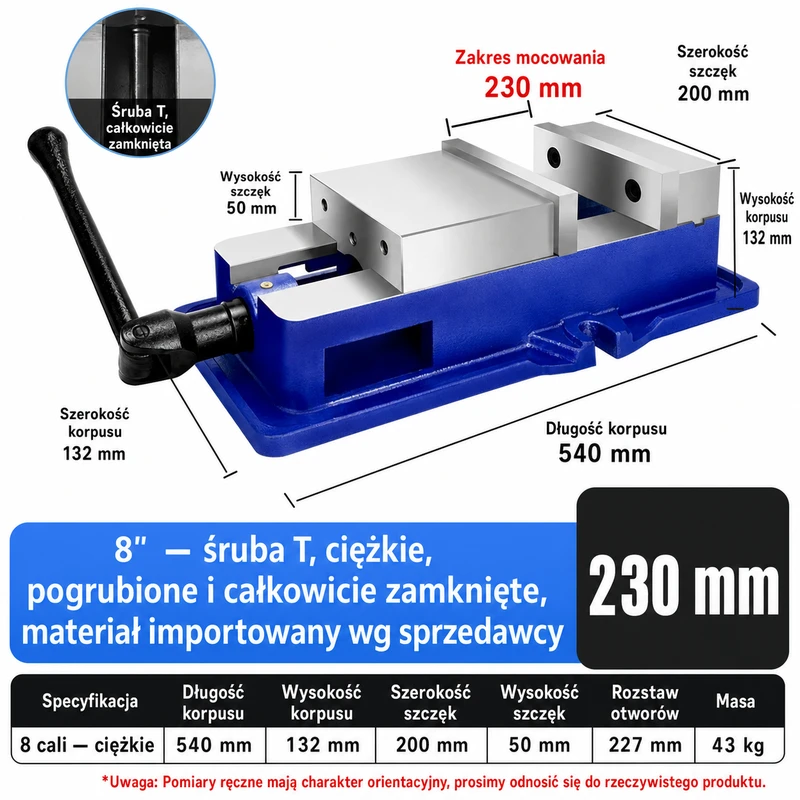

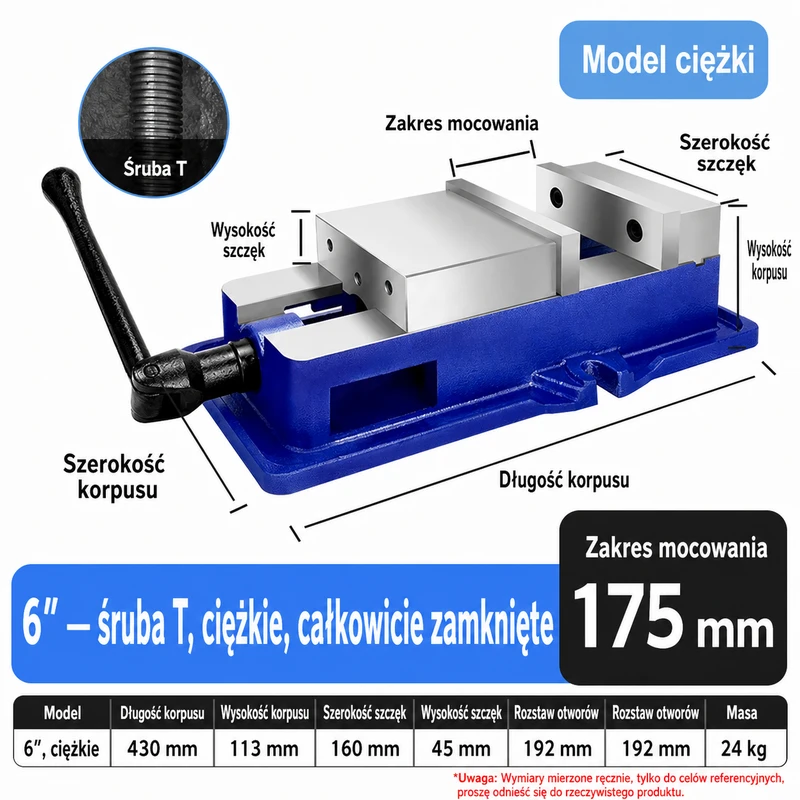

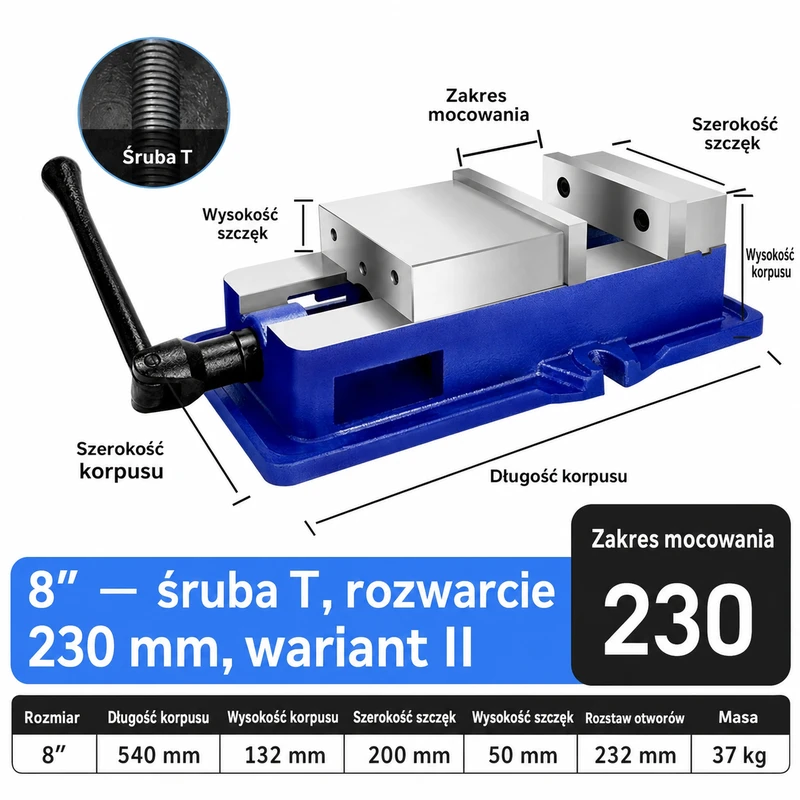

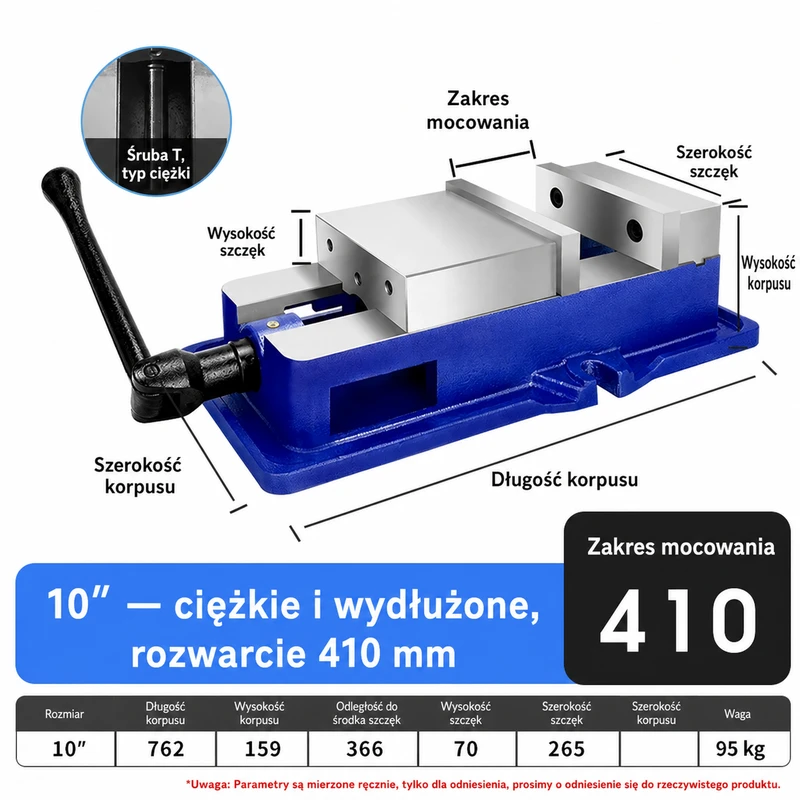

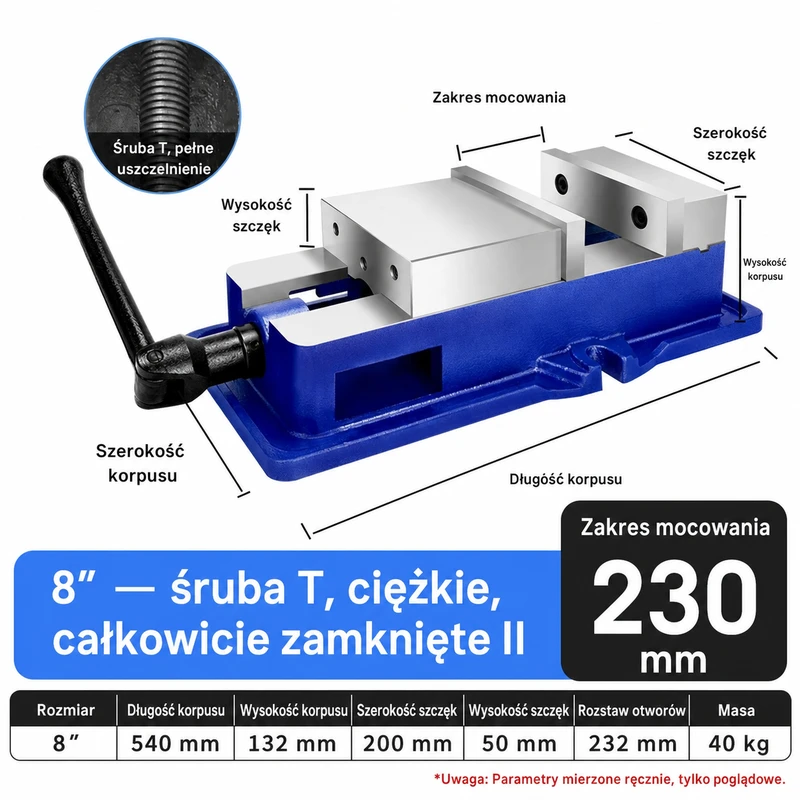

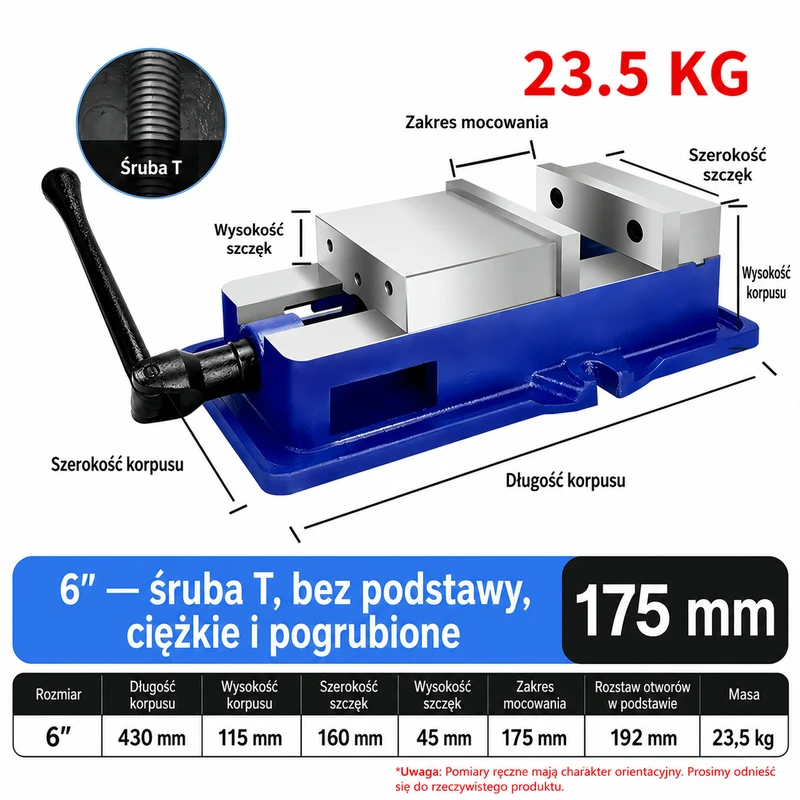

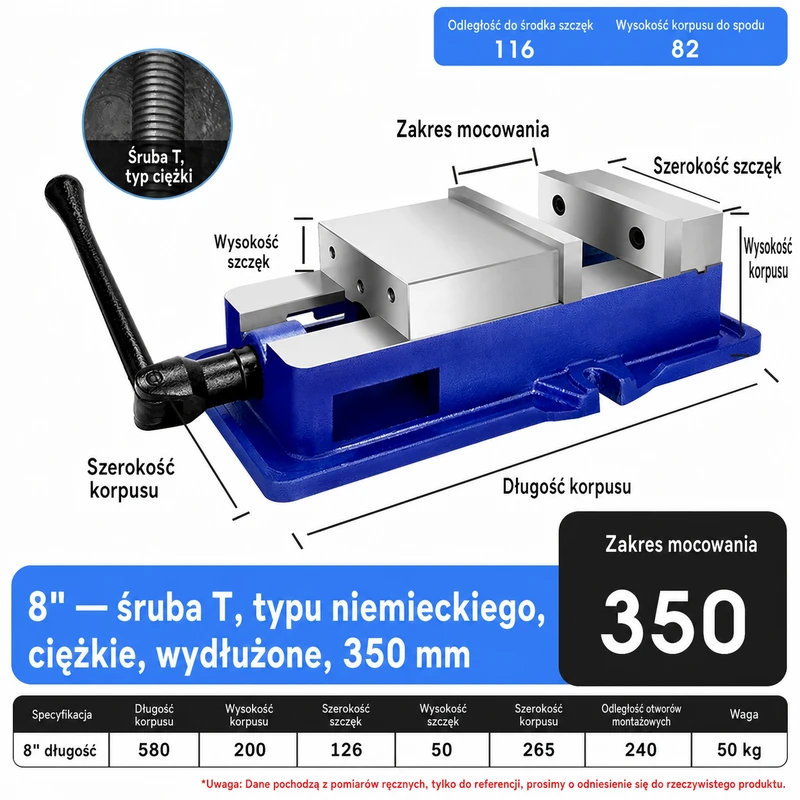

- ze śrubą dociskową typu T — warianty oznaczone wprost przez sprzedawcę jako konstrukcja ze śrubą dociskową typu T,
- z mechanizmem dociągu w dół — konstrukcja ograniczająca unoszenie mocowanego detalu,

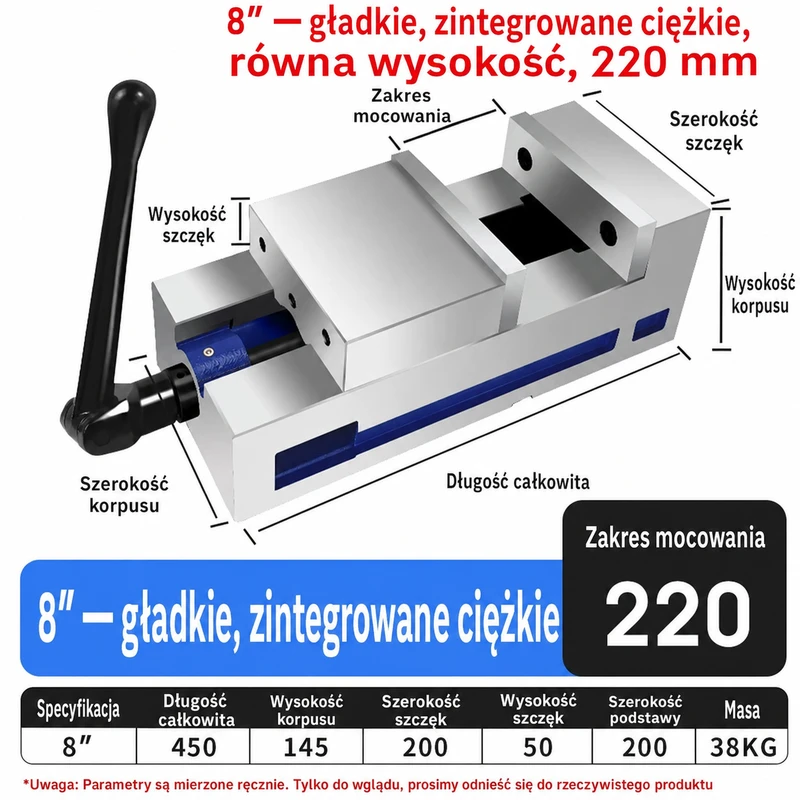

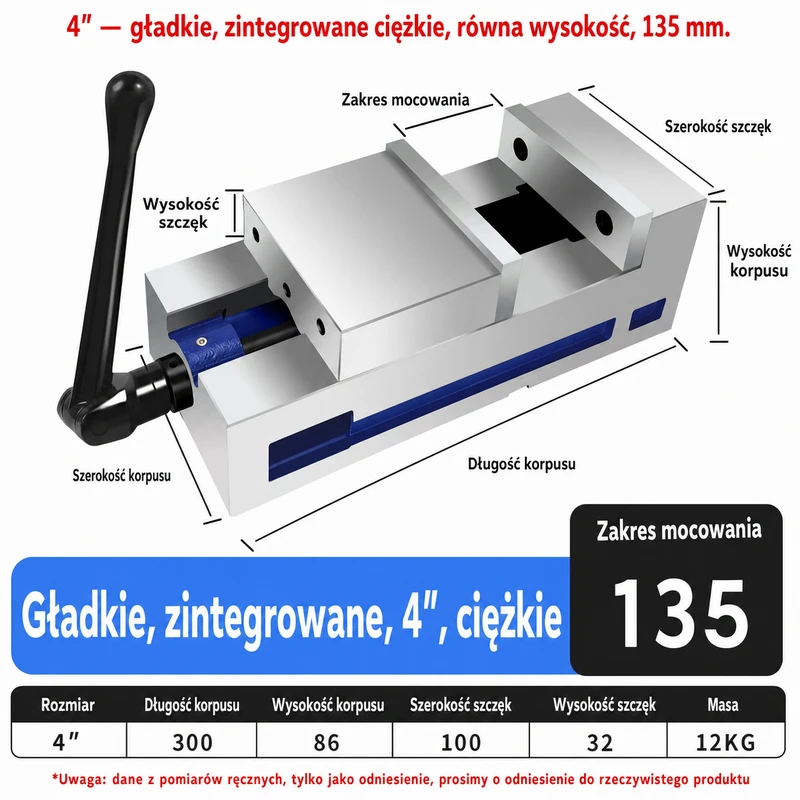

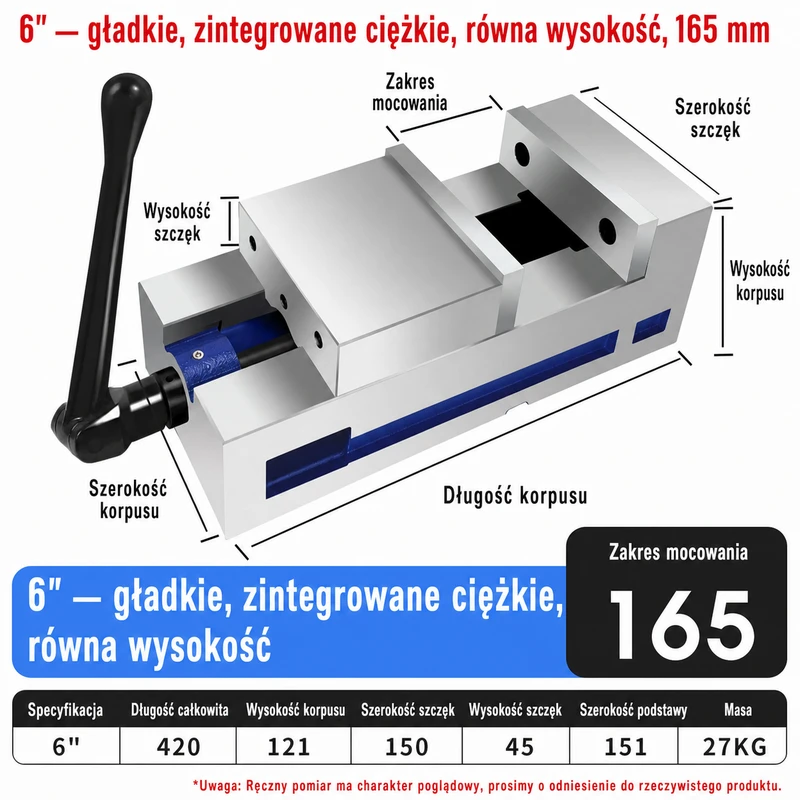

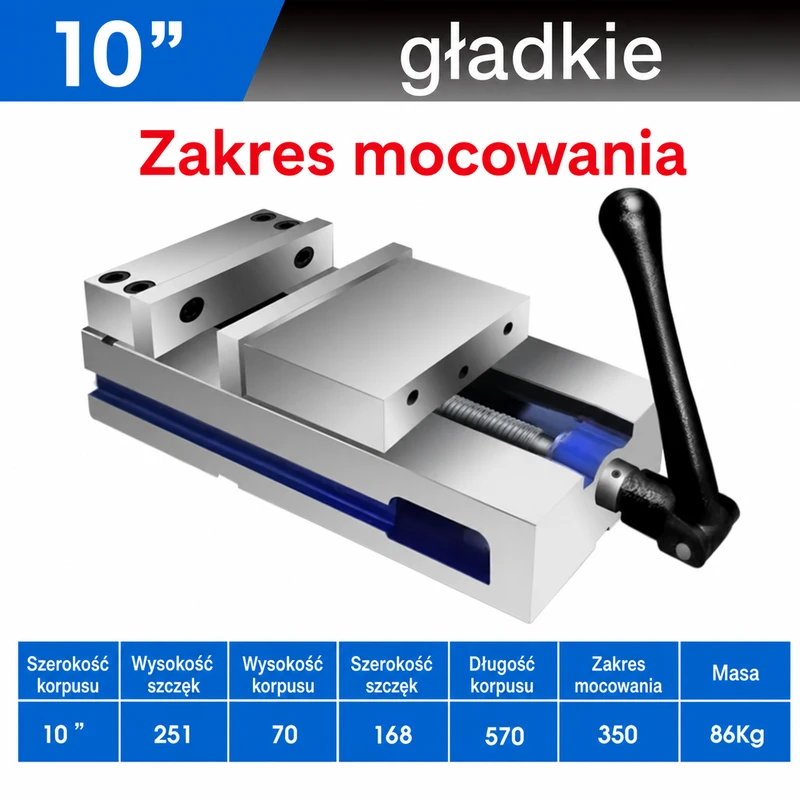

- gładkie, zintegrowane i o równej wysokości — przeznaczone także do ustawiania kilku imadeł na wspólnym stole,
- dwukierunkowe — z wyjmowaną szczęką środkową i zwiększonym rozwarciem po jej demontażu,

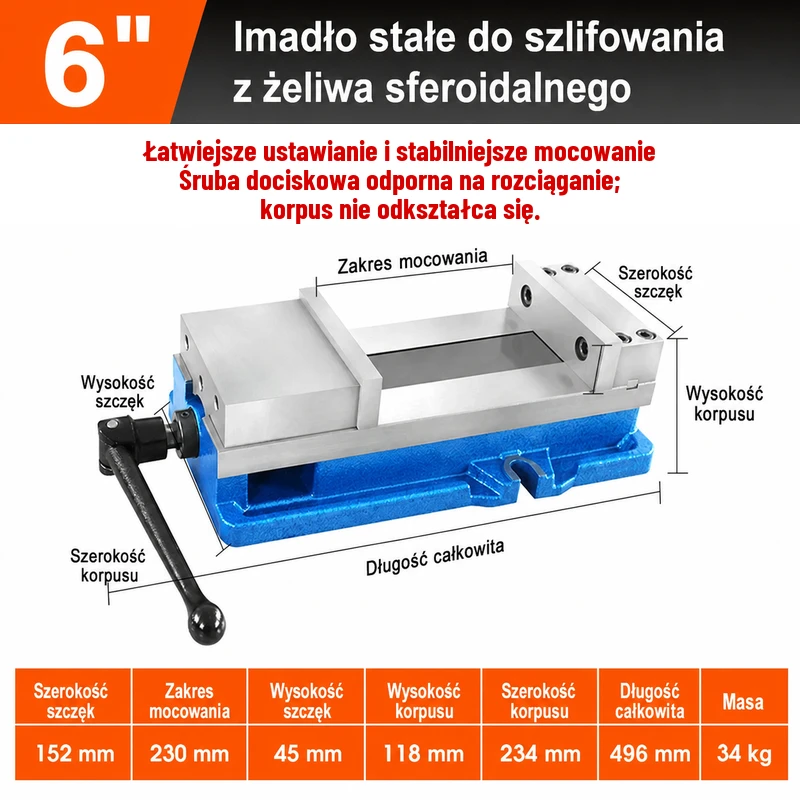

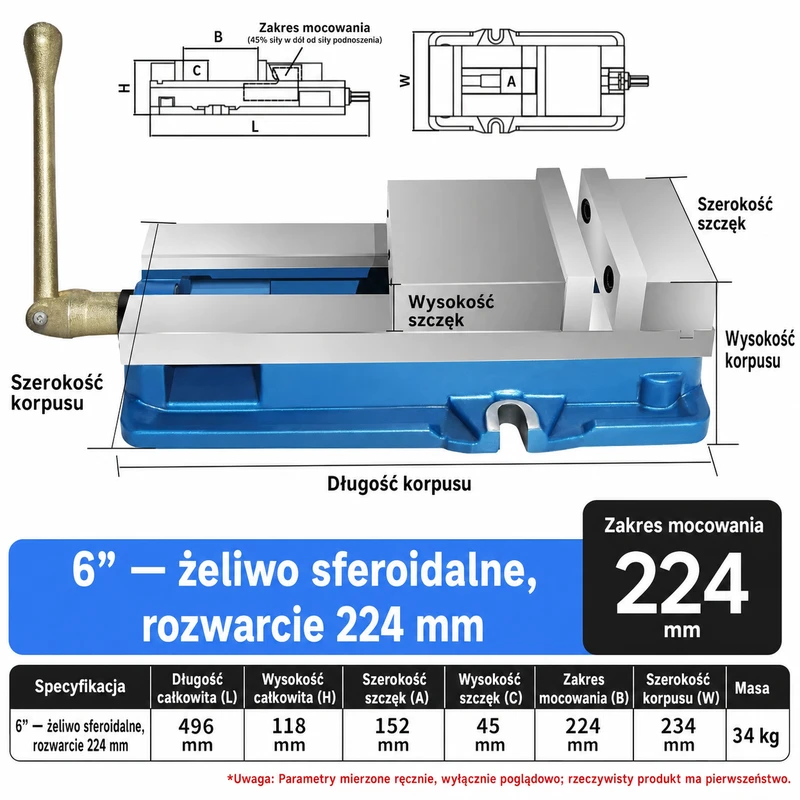

- z żeliwa sferoidalnego — osobna rodzina materiałowa wskazana przez sprzedawcę,

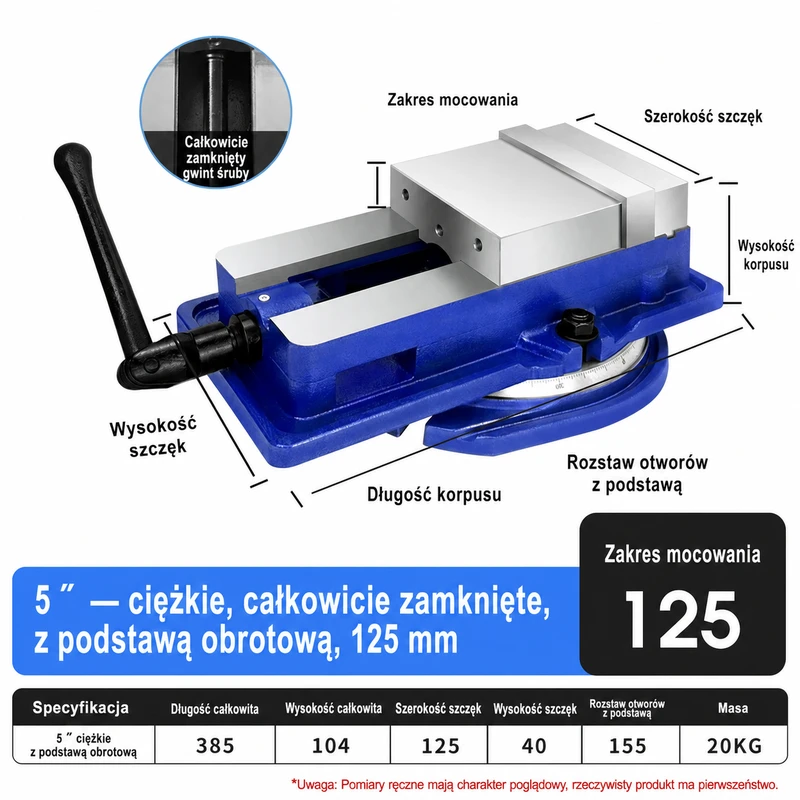

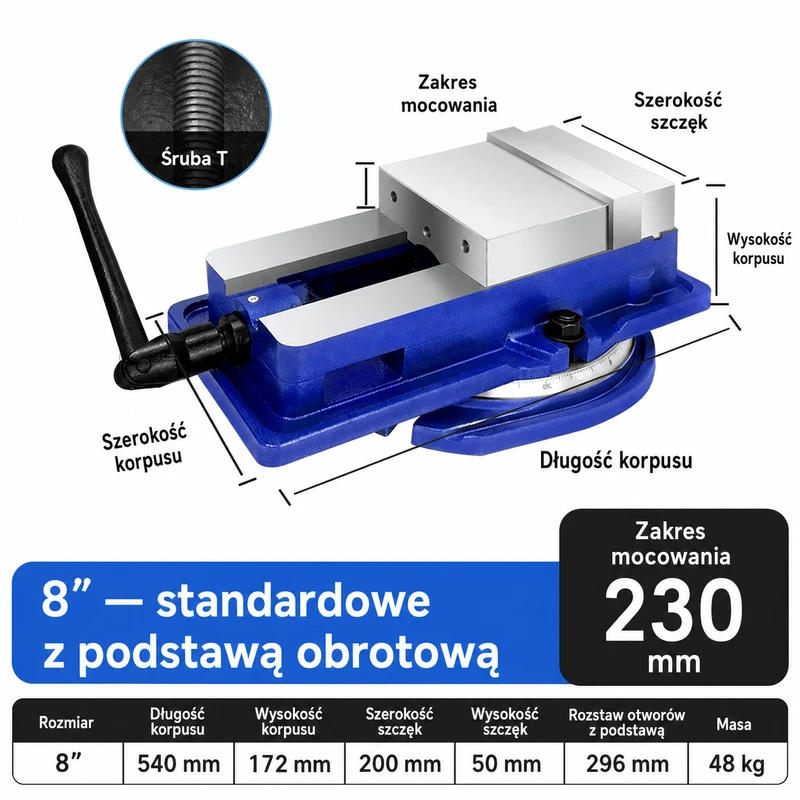

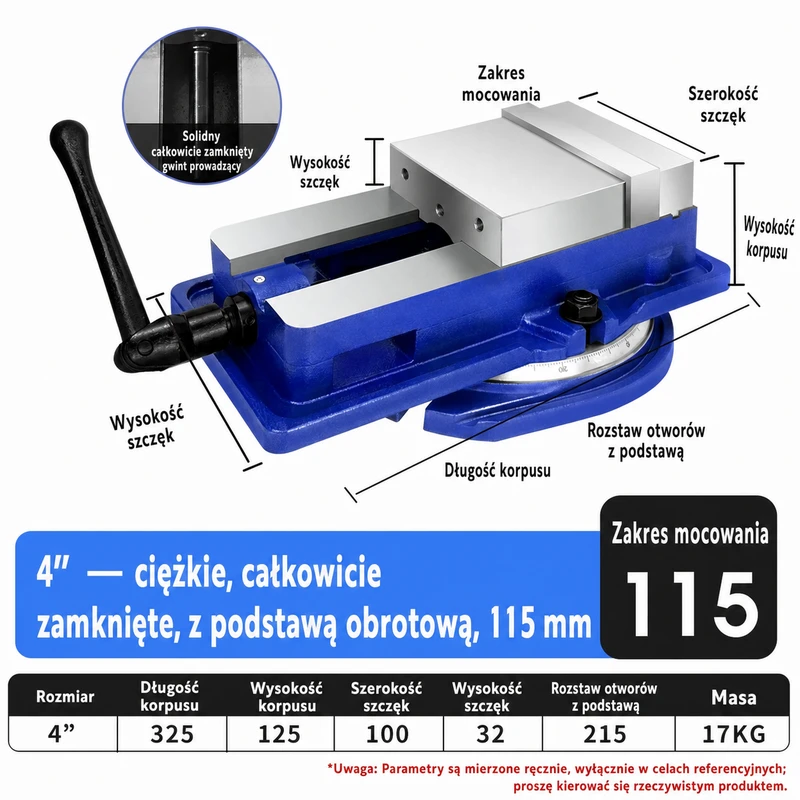

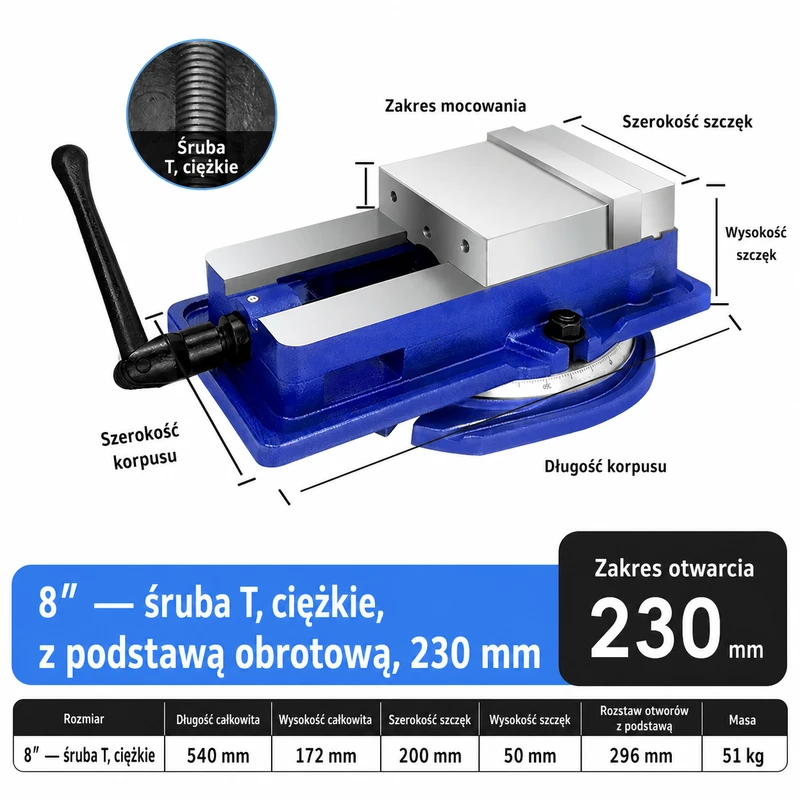

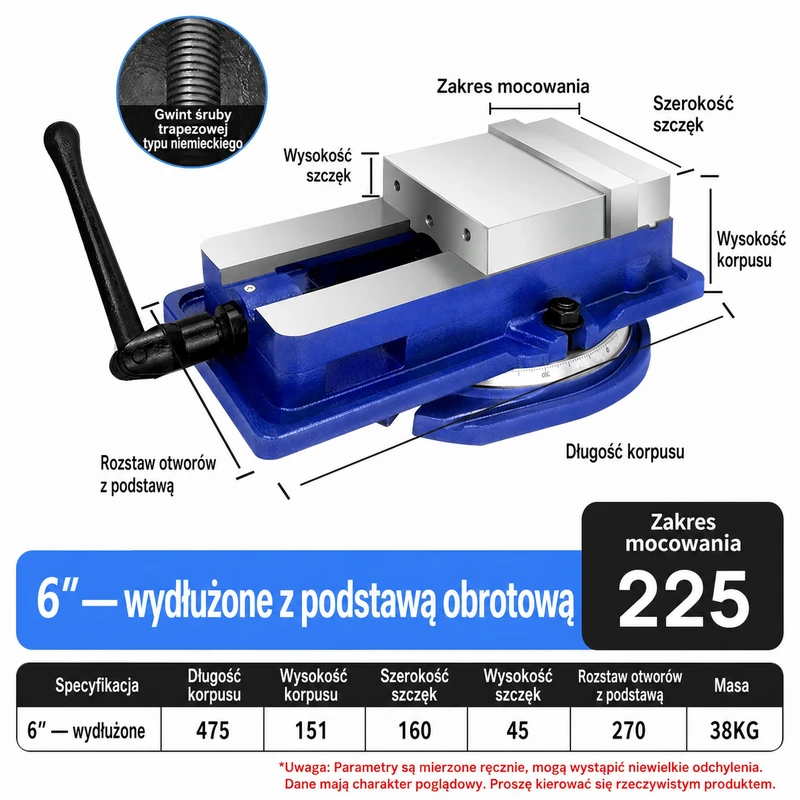

- z podstawą obrotową albo sama podstawa 4″.
Cech konstrukcyjnych nie należy przenosić pomiędzy wariantami. Dokładne wykonanie jest podane w nazwie i na karcie technicznej konkretnego modelu.

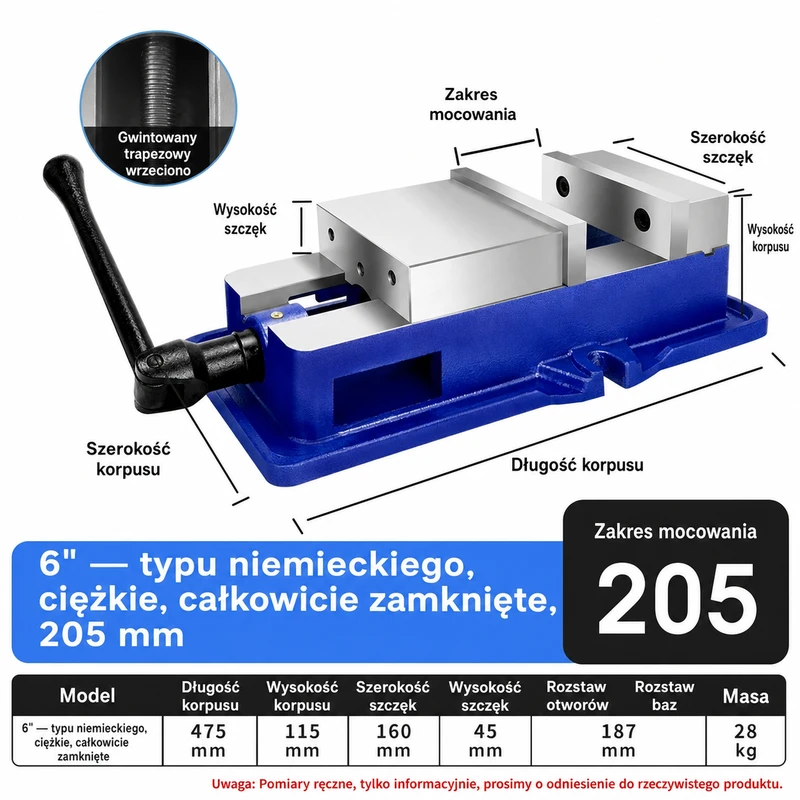

Określenie używane przez sprzedawcę tłumaczymy jako „typu niemieckiego”. Opisuje ono typ konstrukcji i nie jest informacją o kraju pochodzenia produktu.

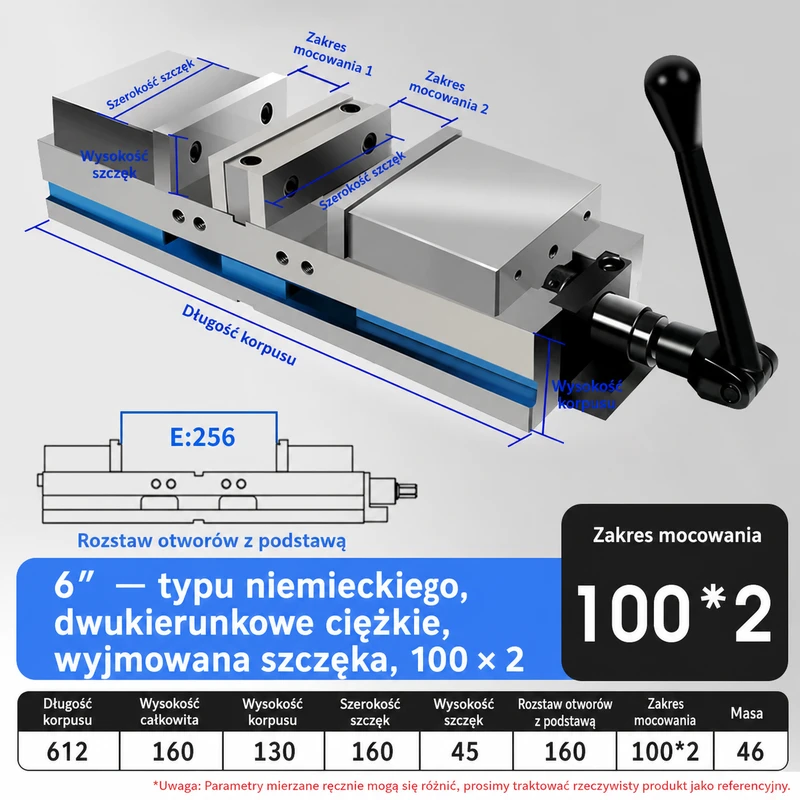

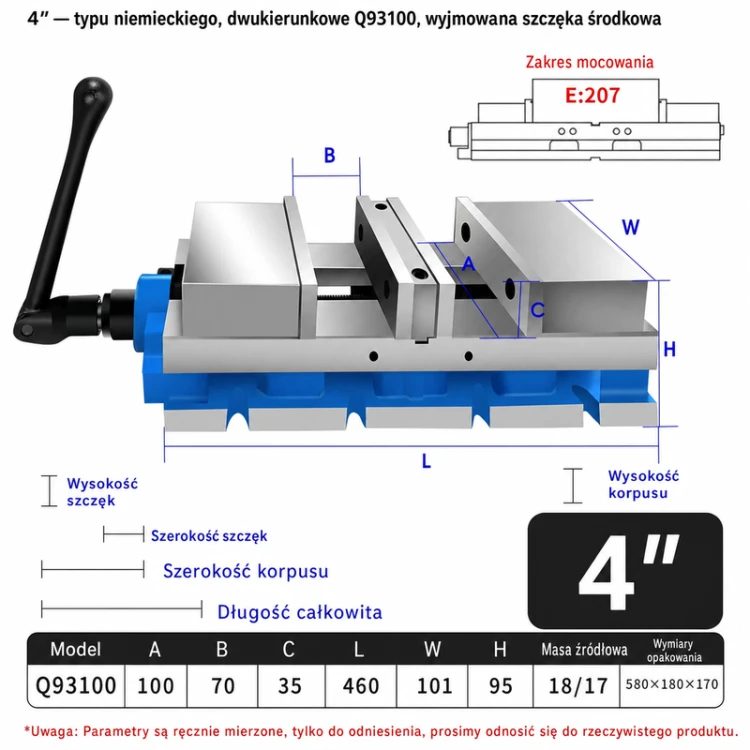

Warianty dwukierunkowe

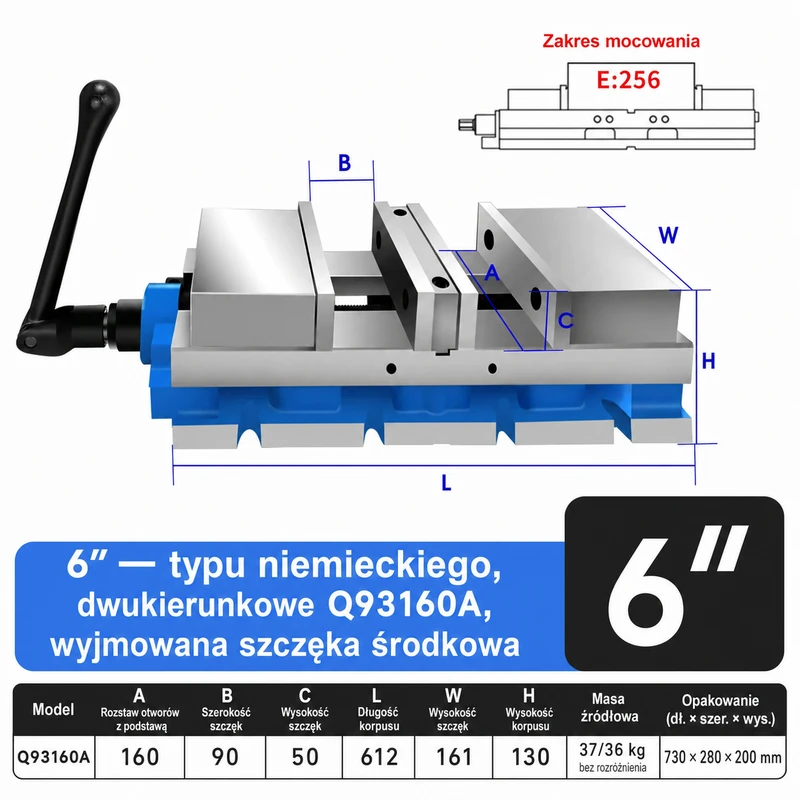

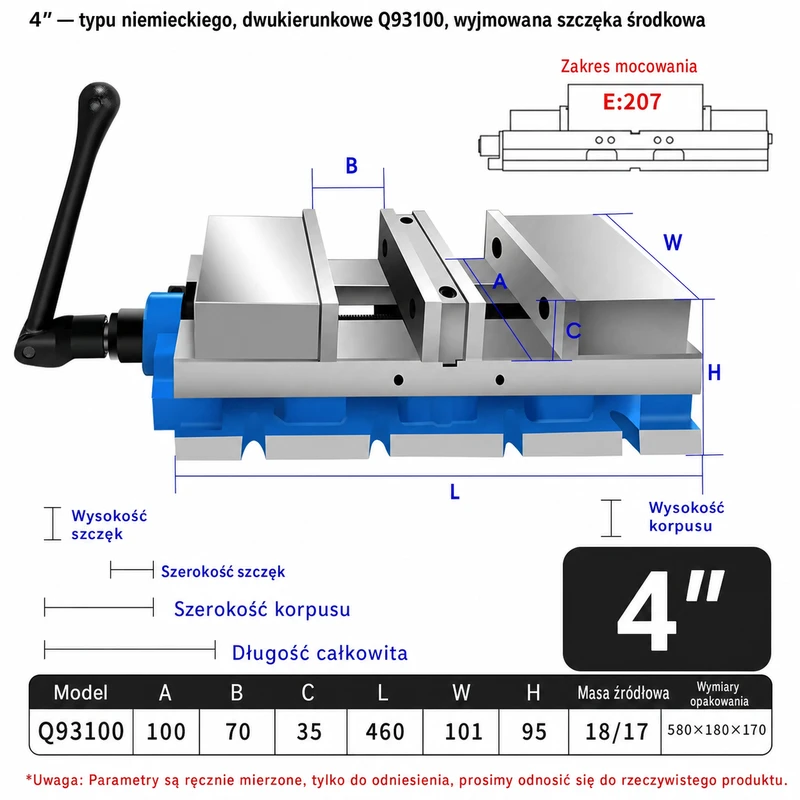

Modele dwukierunkowe umożliwiają mocowanie dwóch detali. Sprzedawca pokazuje wyjmowaną szczękę środkową; po jej demontażu uzyskuje się większe rozwarcie oznaczone wymiarem E. Dla modeli Q93100 i Q93160A karta wariantu zachowuje oznaczenia A, B, C, L, W, H i E, wymiary opakowania oraz podaną przez sprzedawcę masę. Ciężki wariant 6″ ma rozwarcie 100 × 2 mm.
Obsługa i odprowadzanie wiórów
Producent pokazuje masywną rękojeść, punkt smarowania, rowek U oraz wylot do odprowadzania wiórów i zanieczyszczeń. Rowki mocujące i ustalające są wykonane współosiowo. Szczegóły konstrukcji zależą od wybranego wariantu i są widoczne na jego karcie.
Co zawiera karta wybranego wariantu?
Każda karta wariantu zachowuje dostępne u sprzedawcy oznaczenia i wartości: szerokość oraz wysokość szczęk, maksymalne rozwarcie, długość i wysokość całkowitą, wymiary korpusu lub podstawy, rozstaw otworów, masę oraz dodatkowe linie wymiarowe występujące na rysunku źródłowym. Jeżeli sprzedawca używa liter A, B, C, D, E, F, H, K, L, L1 lub W, te same oznaczenia pozostają na polskiej karcie.
Wymiary pochodzą z materiałów sprzedawcy i mają charakter informacyjny. Przed wykonaniem oprzyrządowania lub otworów montażowych warto potwierdzić wymiar dla zamawianej wersji.
Jawne rozbieżności w materiałach sprzedawcy

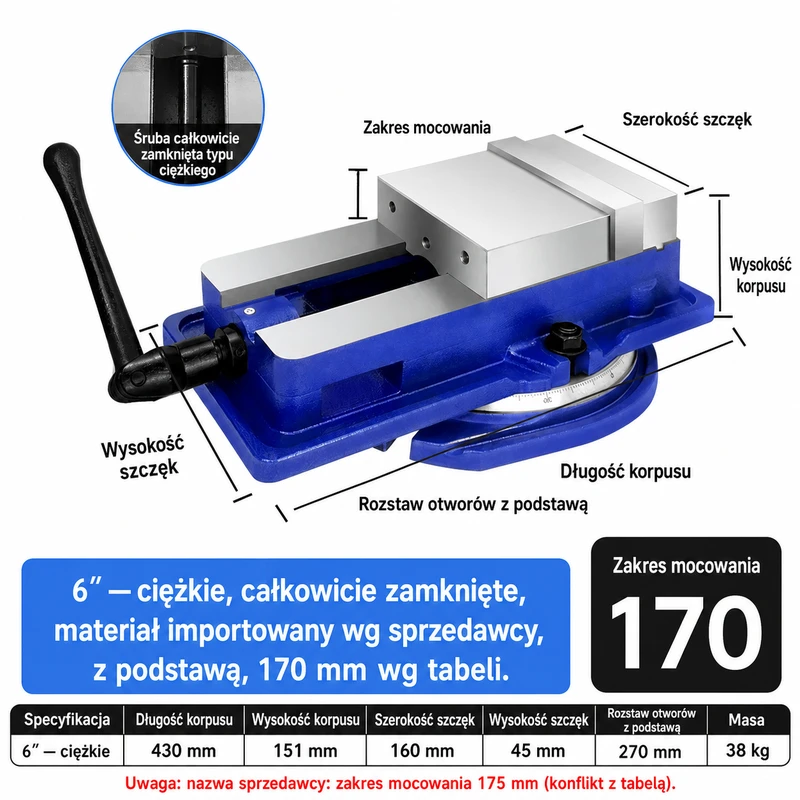

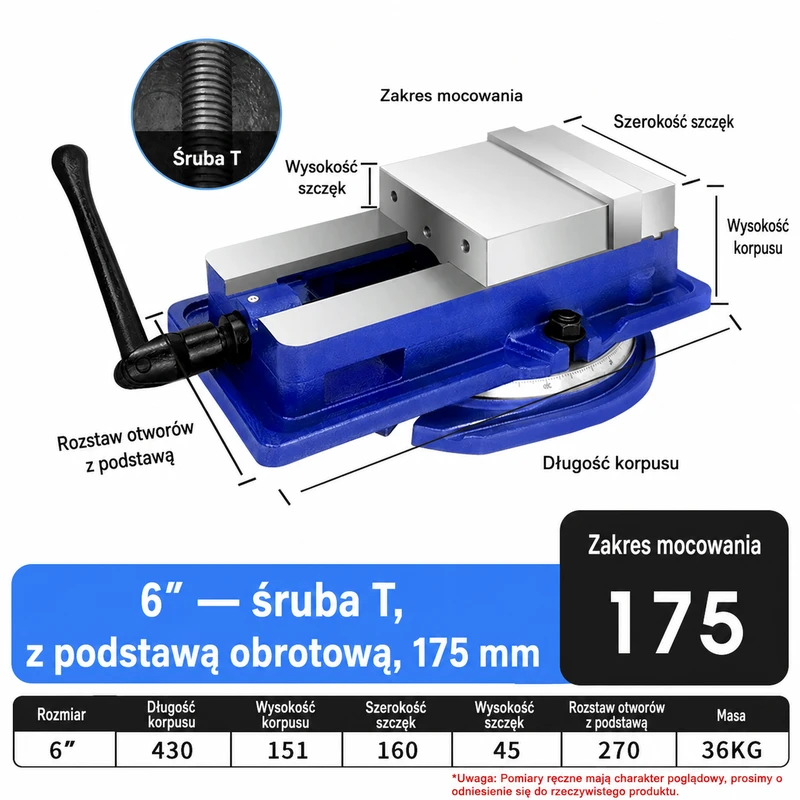

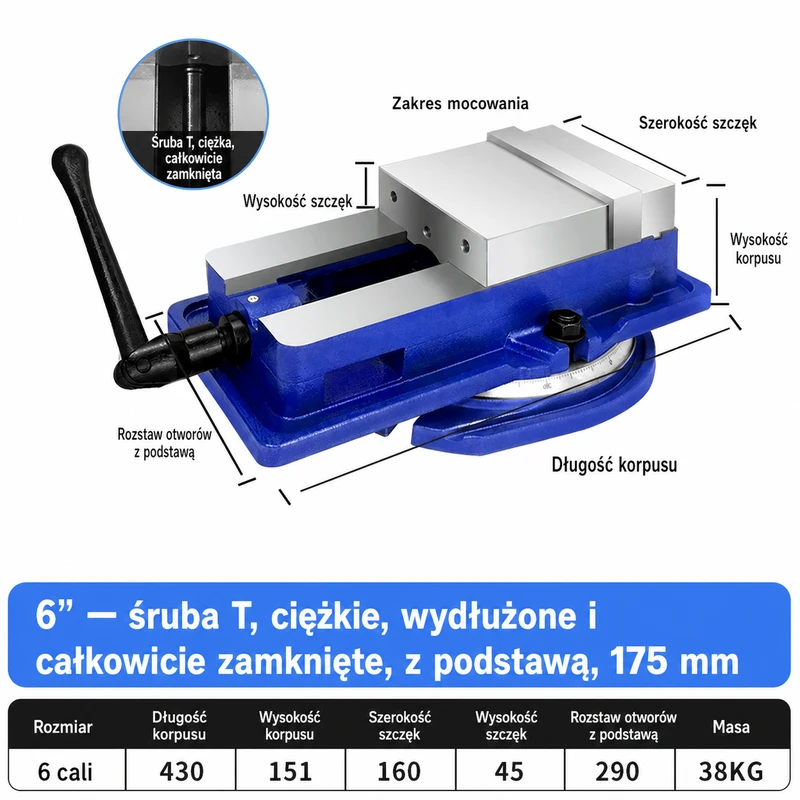

- dla trzech wariantów 6″ z podstawą karta lub nazwa SKU podaje rozwarcie 175 mm, a tabela zbiorcza 170 mm; na kartach pokazujemy obie wartości,

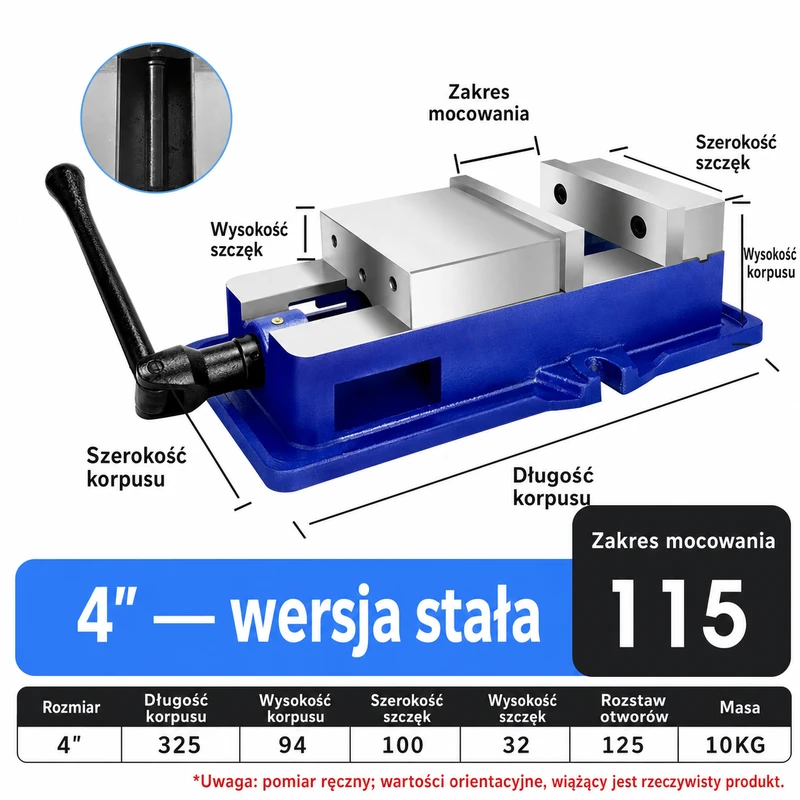

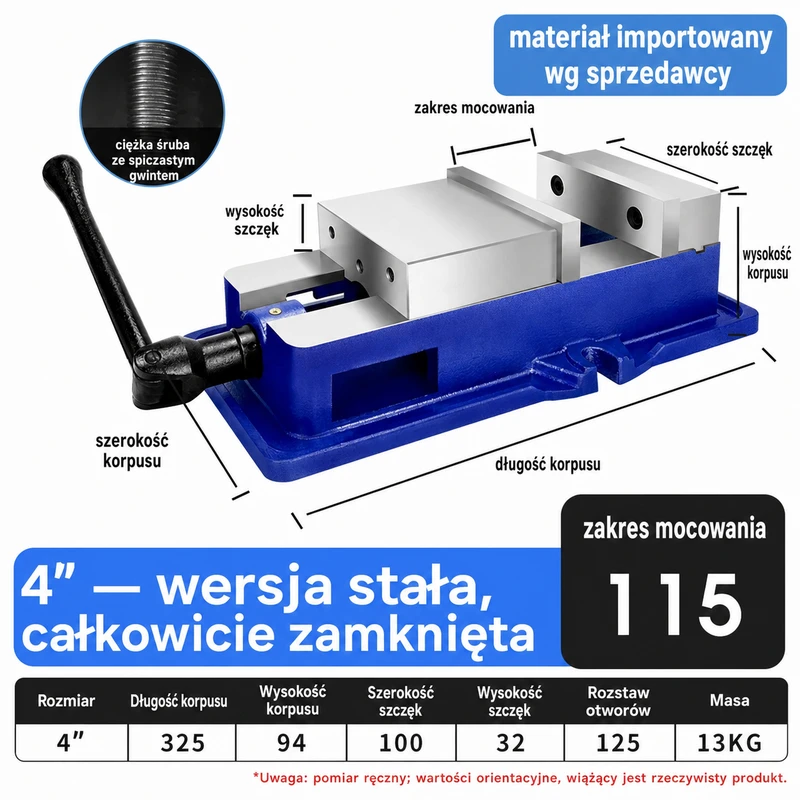

- dla wariantu 4″ standardowego karta SKU podaje długość 325 mm, wysokość 94 mm i rozstaw 125 mm, a tabela zbiorcza odpowiednio 335 mm, 92 mm i 140 mm,

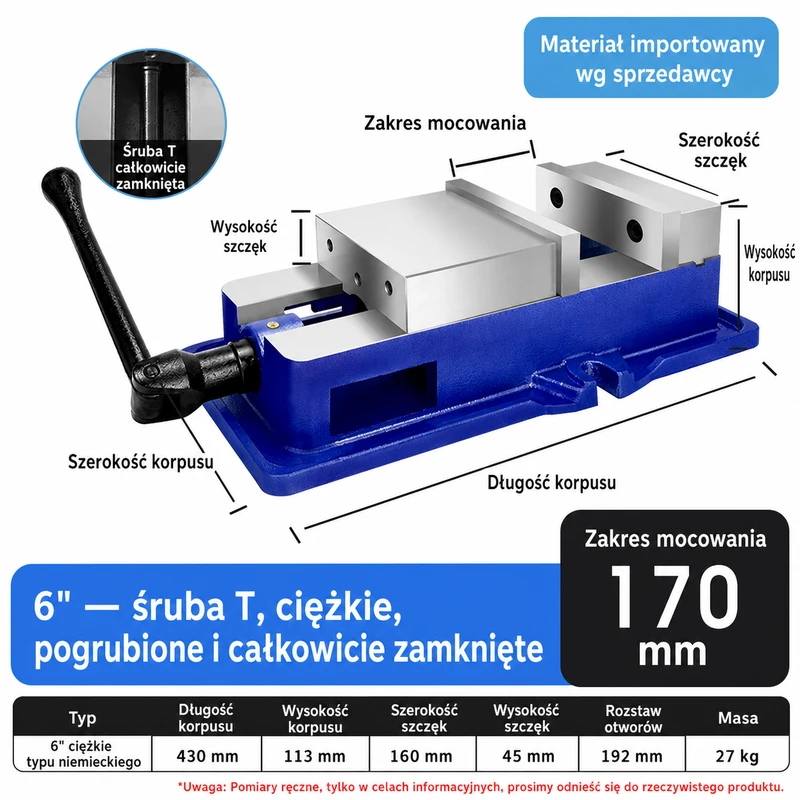

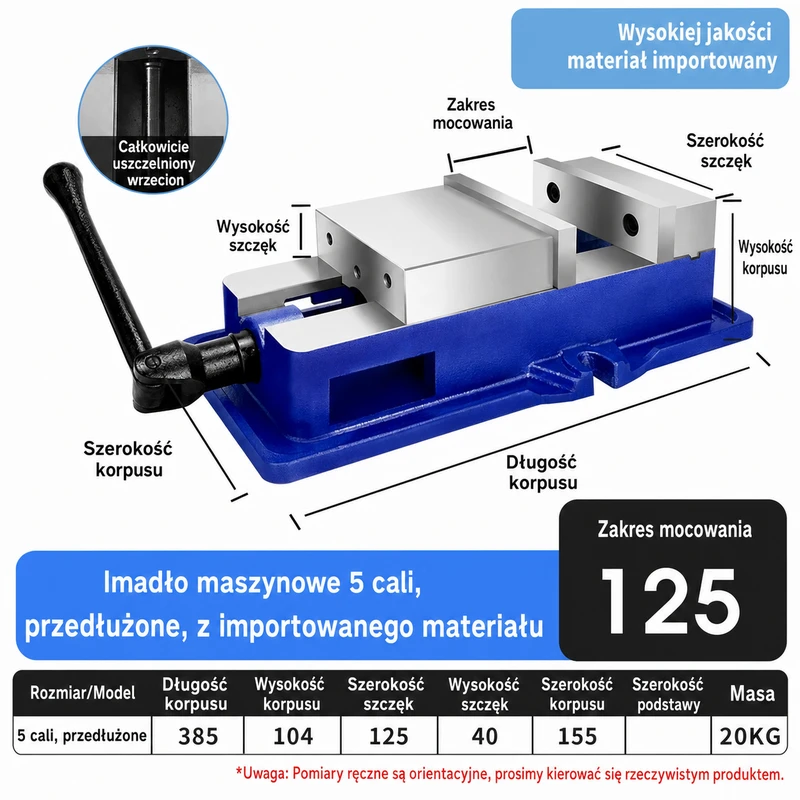

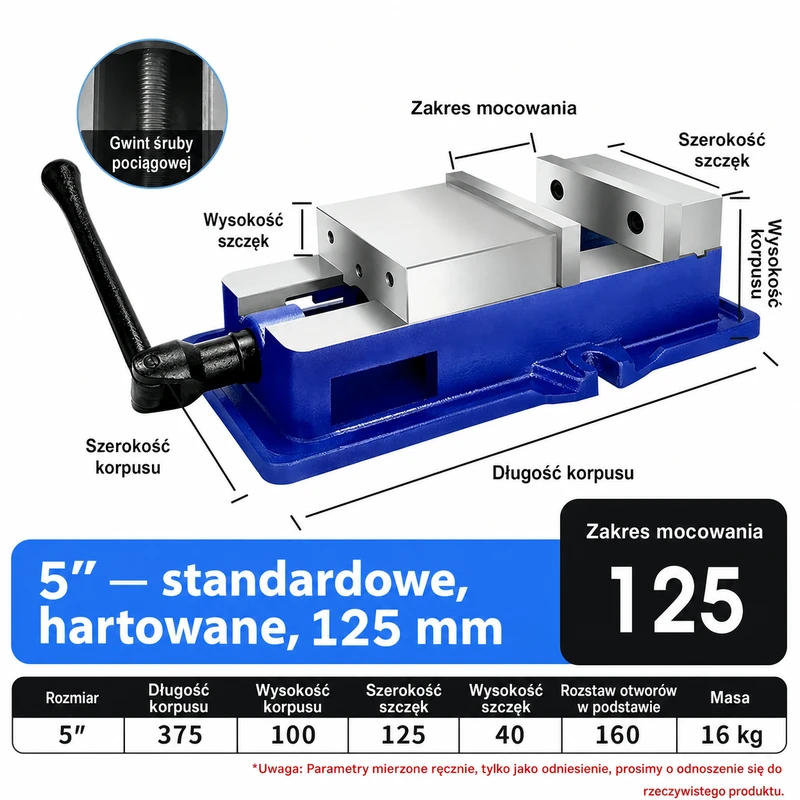

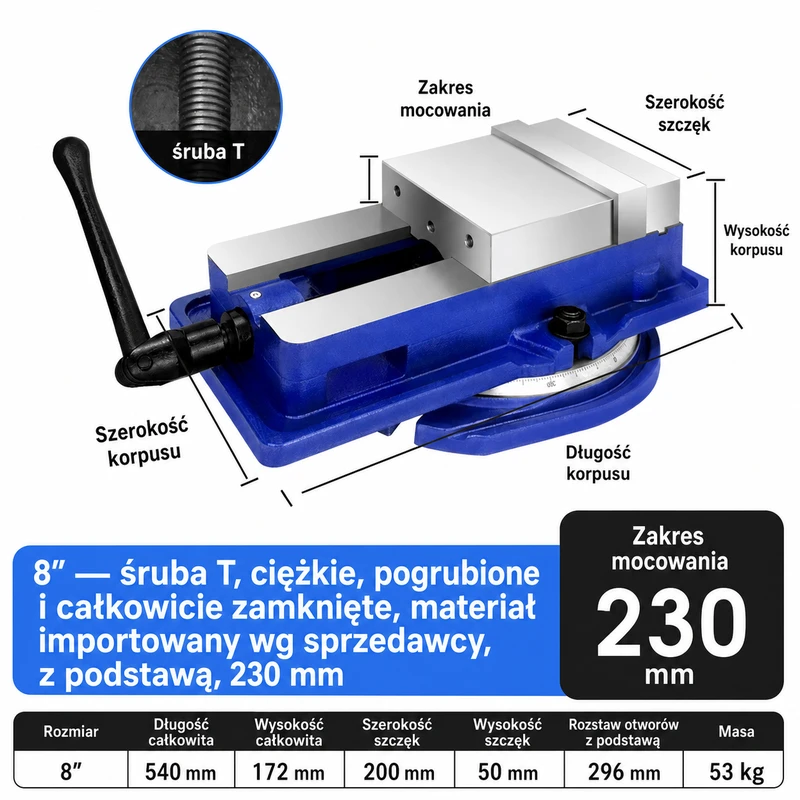

- dla wariantu 5″ „materiał importowany” karta SKU podaje szerokość szczęk 125 mm, a tabela zbiorcza 138 mm,

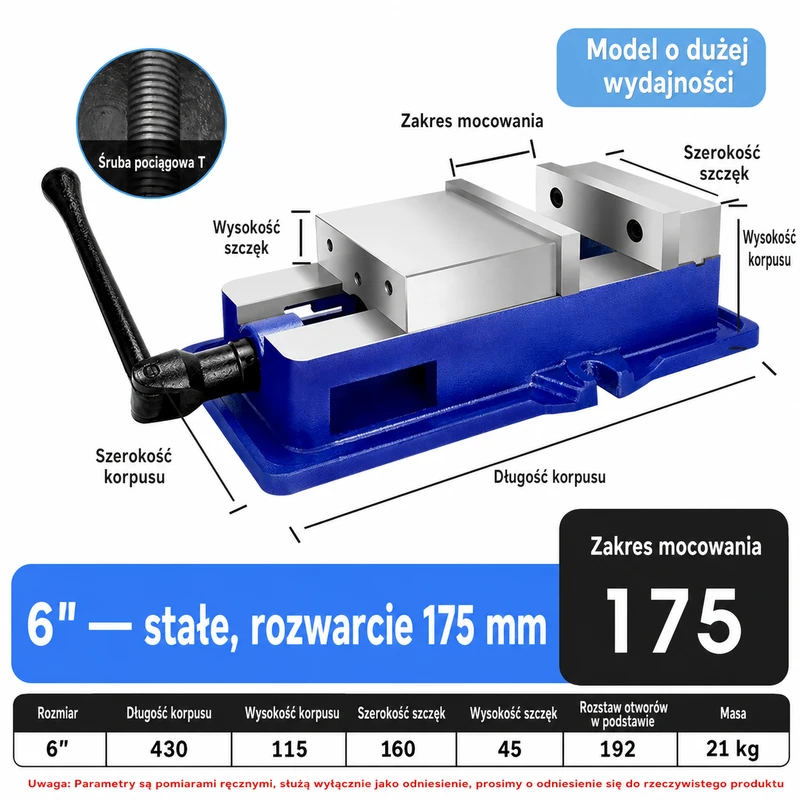

- dla wariantu 6″ stałego karta SKU podaje rozwarcie 175 mm i masę 21 kg, a tabela zbiorcza 170 mm i 23 kg,

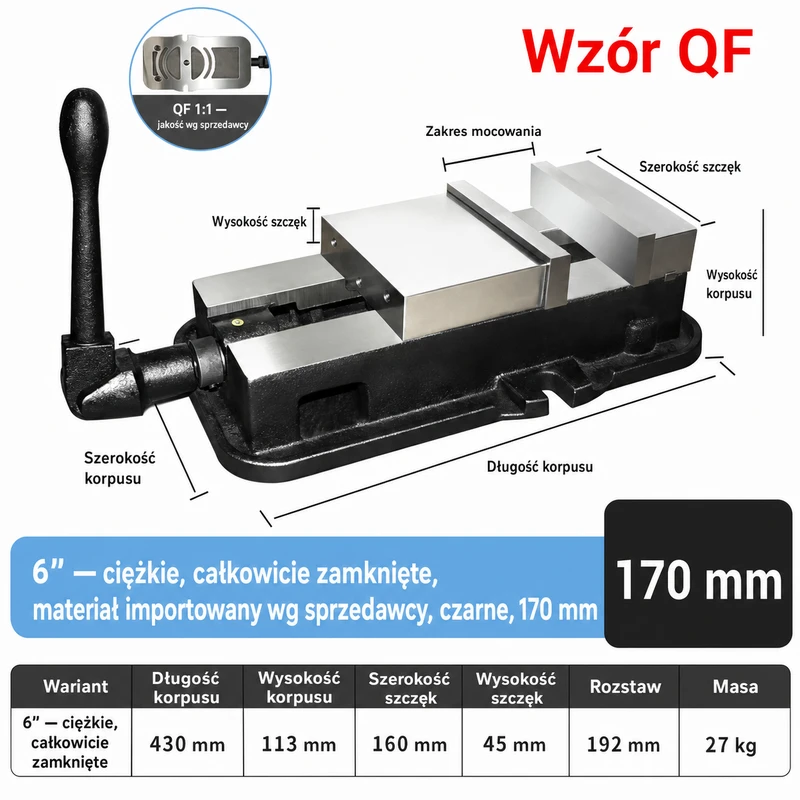

- dla dwóch wariantów 6″ całkowicie zamkniętych karta SKU podaje rozwarcie 175 mm, a wspólny wiersz tabeli zbiorczej 170 mm,

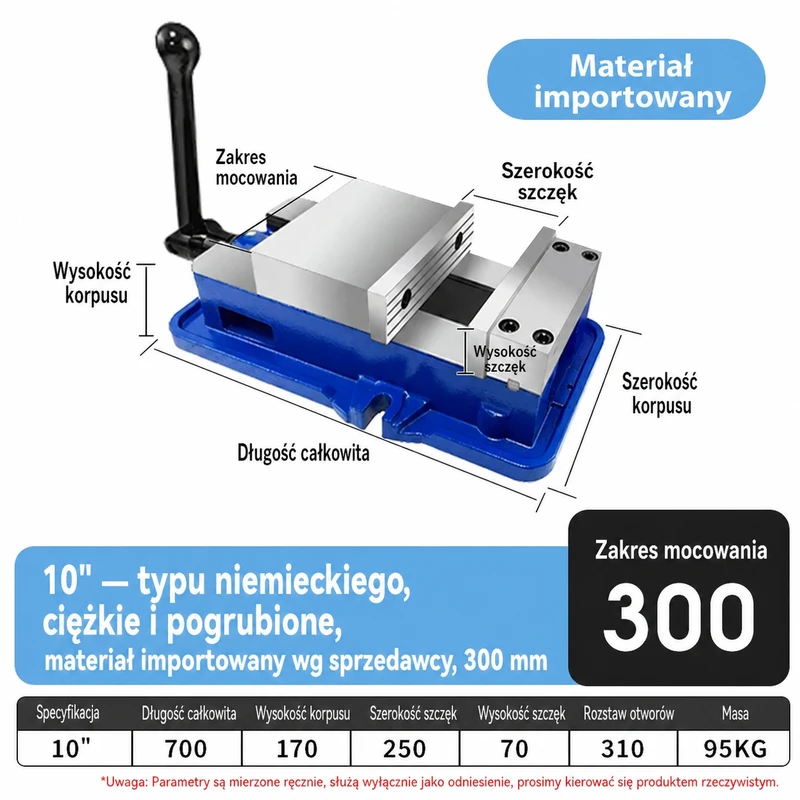

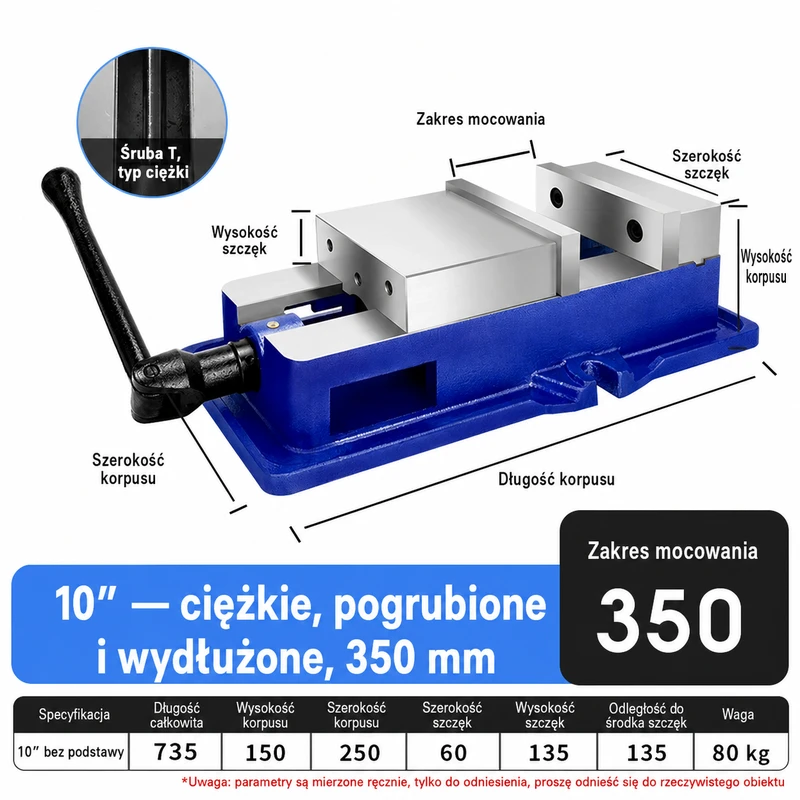

- dla wariantu 10″ ciężkiego i wydłużonego karta SKU podaje wysokość 150 mm, a tabela zbiorcza 170 mm,
- dla Q93100 źródło podaje masę jako 18/17 kg, a dla Q93160A jako 37/36 kg, bez jednoznacznego rozróżnienia wartości,

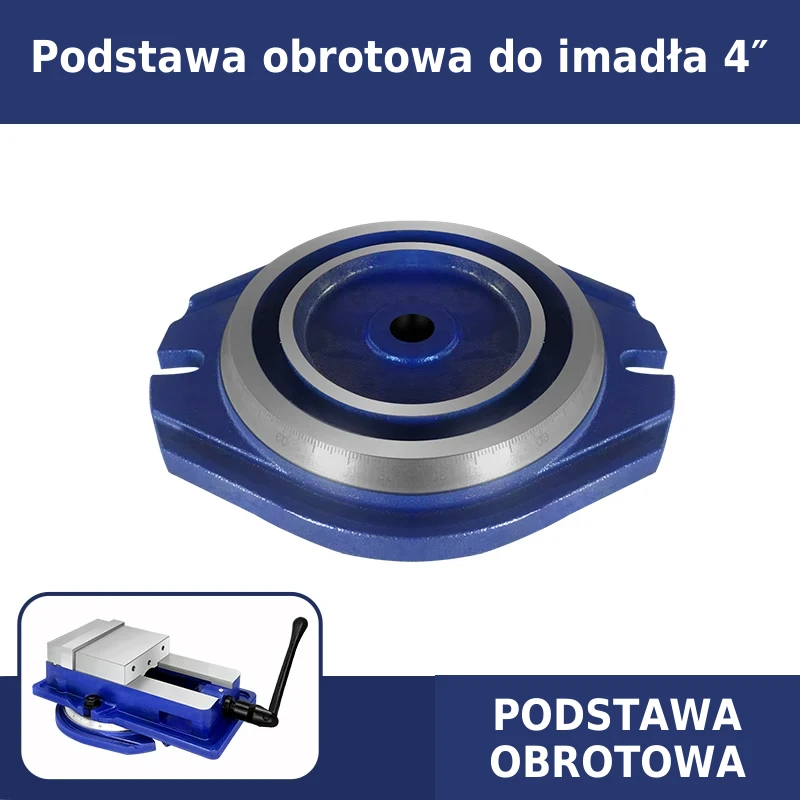

- dla samej podstawy obrotowej 4″ sprzedawca nie podał wymiarów ani masy,
- wartości twardości szczęk różnią się pomiędzy materiałami źródłowymi: 45 HRC oraz HRC 48–52.
Rozbieżności nie są ukrywane ani rozstrzygane przez zgadywanie. W zastosowaniach wymagających konkretnej wartości prosimy o potwierdzenie przed zamówieniem.
Jak wybrać właściwe imadło?
- sprawdź szerokość i wysokość szczęk,
- porównaj maksymalny zakres rozwarcia,
- zweryfikuj wymiary gabarytowe i rozstaw mocowania,
- uwzględnij masę imadła i nośność stołu obrabiarki,
- wybierz konstrukcję: standardową, ciężką, obrotową, dwukierunkową lub samą podstawę.
Najczęstsze pytania
Czy podstawa obrotowa jest zawsze w zestawie?
Nie. Jest tylko w wariantach opisanych „z podstawą”; dostępna jest również sama podstawa do imadła 4″.
Czy każde imadło ma mechanizm dociągu w dół?
Nie. Ta cecha dotyczy wyłącznie wariantów wskazanych w nazwie jako wyposażone w mechanizm dociągu w dół.
Czy każde imadło ma śrubę dociskową typu T?
Nie. Śrubę dociskową typu T mają tylko warianty oznaczone w ten sposób w nazwie i na karcie.
Czy „materiał importowany” oznacza konkretny gatunek?
Nie. Jest to dosłowne określenie sprzedawcy, bez wskazania normy lub gatunku materiału.
Ważne przed zakupem
Nie dobieraj imadła wyłącznie na podstawie fotografii. Nazwa wariantu i jego karta techniczna są nadrzędne. Zawartość zestawu, masa, wymiary i typ podstawy mogą się różnić pomiędzy modelami.
