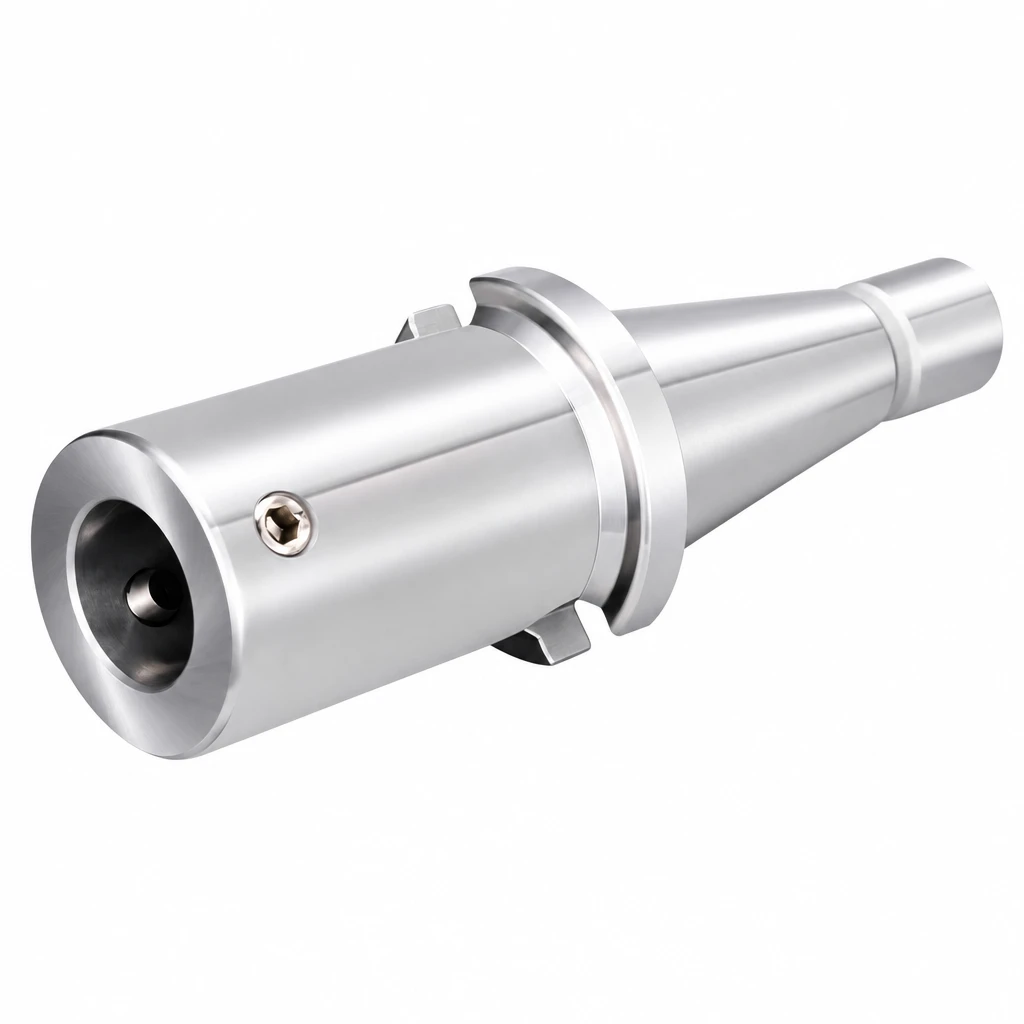

  • Trzpien NT-LBK

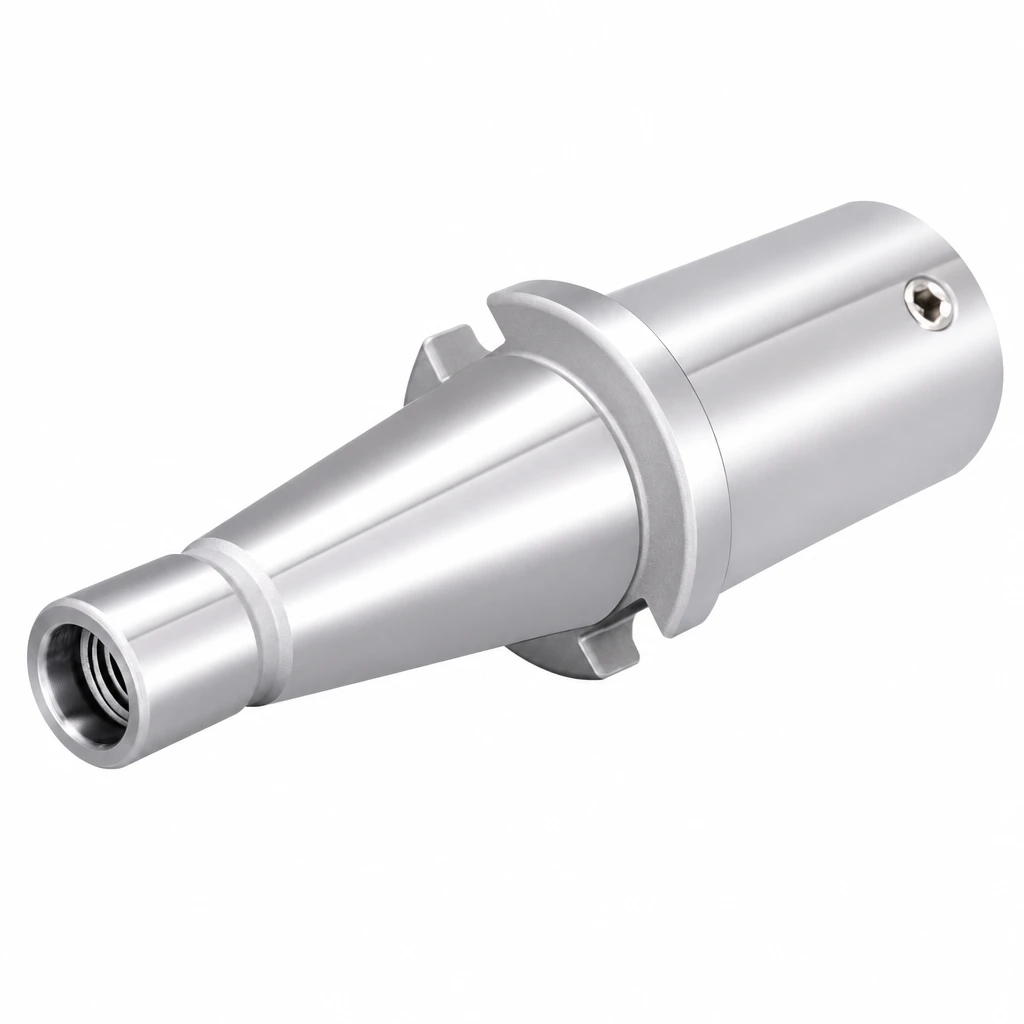

  • NT-LBK widok

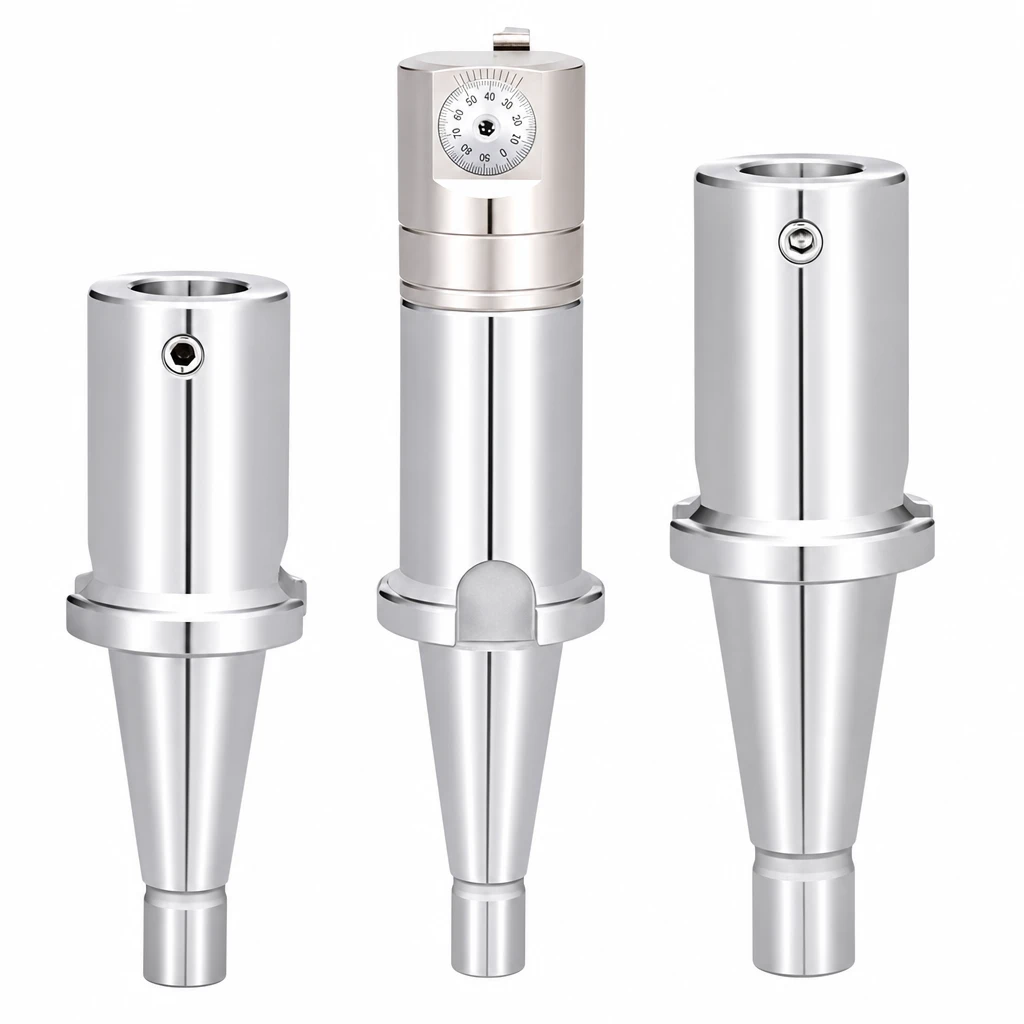

  • NT-LBK rozmiary NT30 NT40 NT50

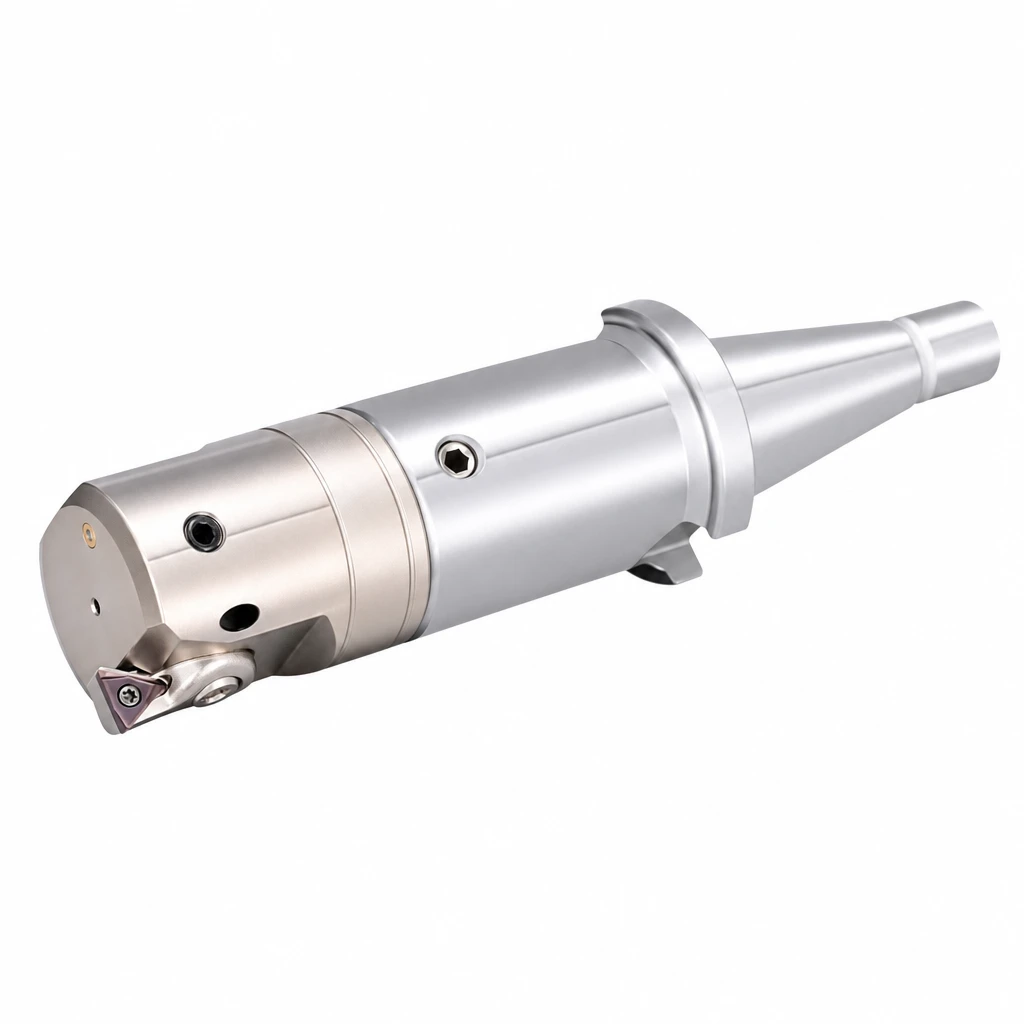

  • NT-LBK z glowica
  • Specyfikacja NT-LBK rozmiary

Trzpień do głowicy wytaczającej LBK, stożek NT NT30 NT40 NT50, rozmiary LBK1-LBK6, 20CrMnTi

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 197,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz NT30-LBK1-70L NT30-LBK2-80L NT30-LBK3-80L NT30-LBK4-70L NT30-LBK5-60L NT30-LBK6-65L NT40-LBK1-75L NT40-LBK2-85L NT40-LBK3-95L NT40-LBK4-85L NT40-LBK5-75L NT40-LBK6-65L NT50-LBK1-105L NT50-LBK2-115L NT50-LBK3-125L NT50-LBK4-115L NT50-LBK5-105L NT50-LBK6-95L
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Trzpień (oprawka) do głowic wytaczających systemu LBK ze stożkiem NT (7:24) w rozmiarach NT30, NT40, NT50. Łączy wrzeciono maszyny z głowicą wytaczającą LBK i pozwala prowadzić wytaczanie precyzyjne oraz zgrubne. Dostępny dla gniazd LBK1 do LBK6. Materiał 20CrMnTi (stal nawęglana, hartowana), z kanałem chłodzenia wewnętrznego, dokładność bicia 0,005 mm.

Zastosowanie

  • Mocowanie głowic wytaczających LBK na wrzecionie ze stożkiem NT.
  • Wytaczanie precyzyjne i zgrubne otworów na centrach obróbczych i frezarkach CNC.
  • Praca z chłodzeniem wewnętrznym doprowadzanym przez trzpień.
  • Budowa zestawów wytaczarskich w oparciu o system LBK (głowice LBK1-LBK6).

Hartowany, nawęglany korpus (20CrMnTi) zapewnia sztywność i powtarzalne, dokładne mocowanie głowicy. Stożek NT (7:24) montowany jest na wrzecionie za pomocą sworznia dociągowego.

Specyfikacja

ParametrWartość
Typ stożkaNT (7:24) - NT30 / NT40 / NT50
System głowicyLBK1 - LBK6
Materiał20CrMnTi, nawęglany, hartowany
Dokładność bicia0,005 mm
Chłodzeniewewnętrzne (kanał przelotowy)
Kołek pociągowygwint pod sworzeń dociągowy - osobno

Dostępne rozmiary

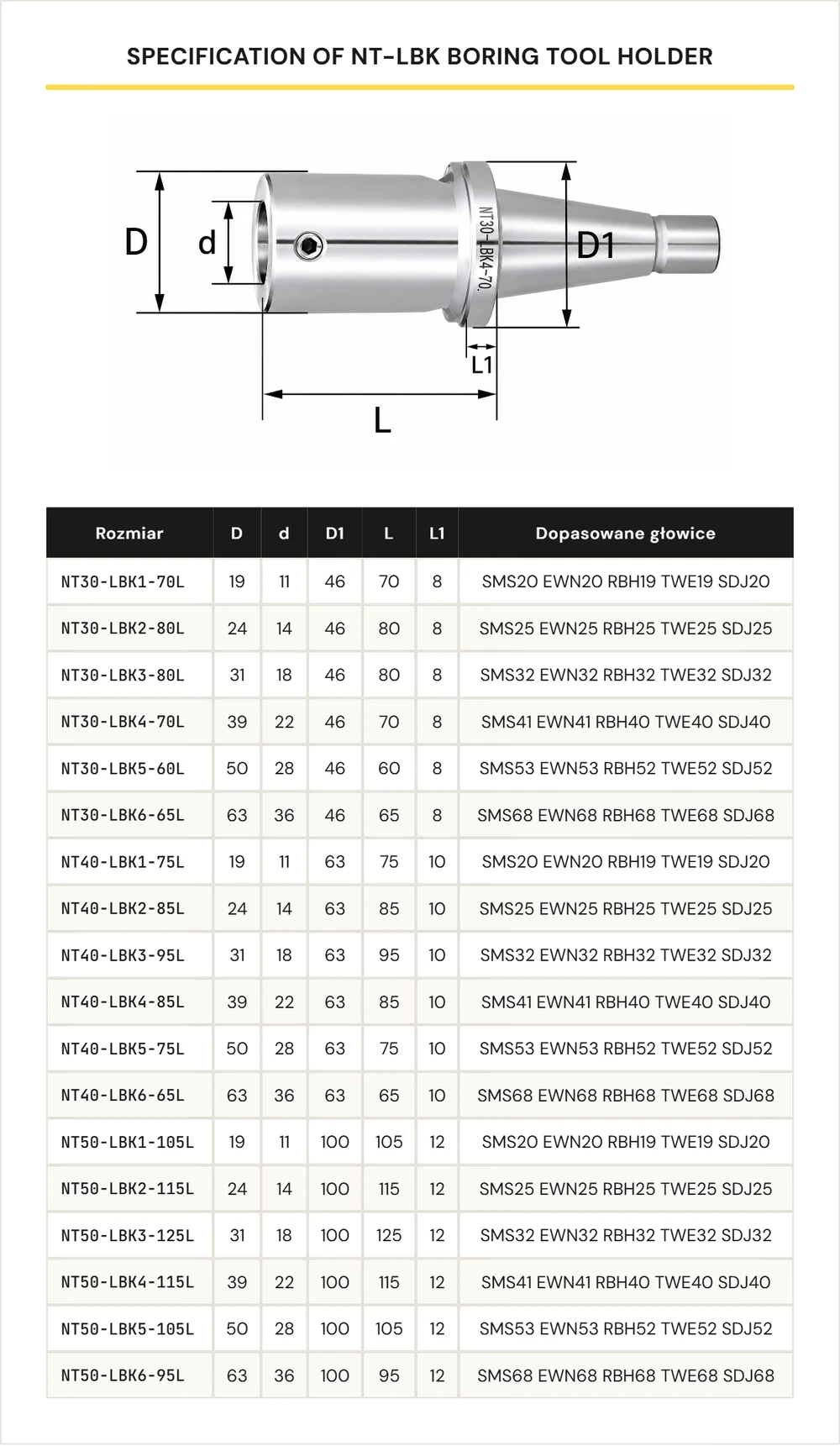

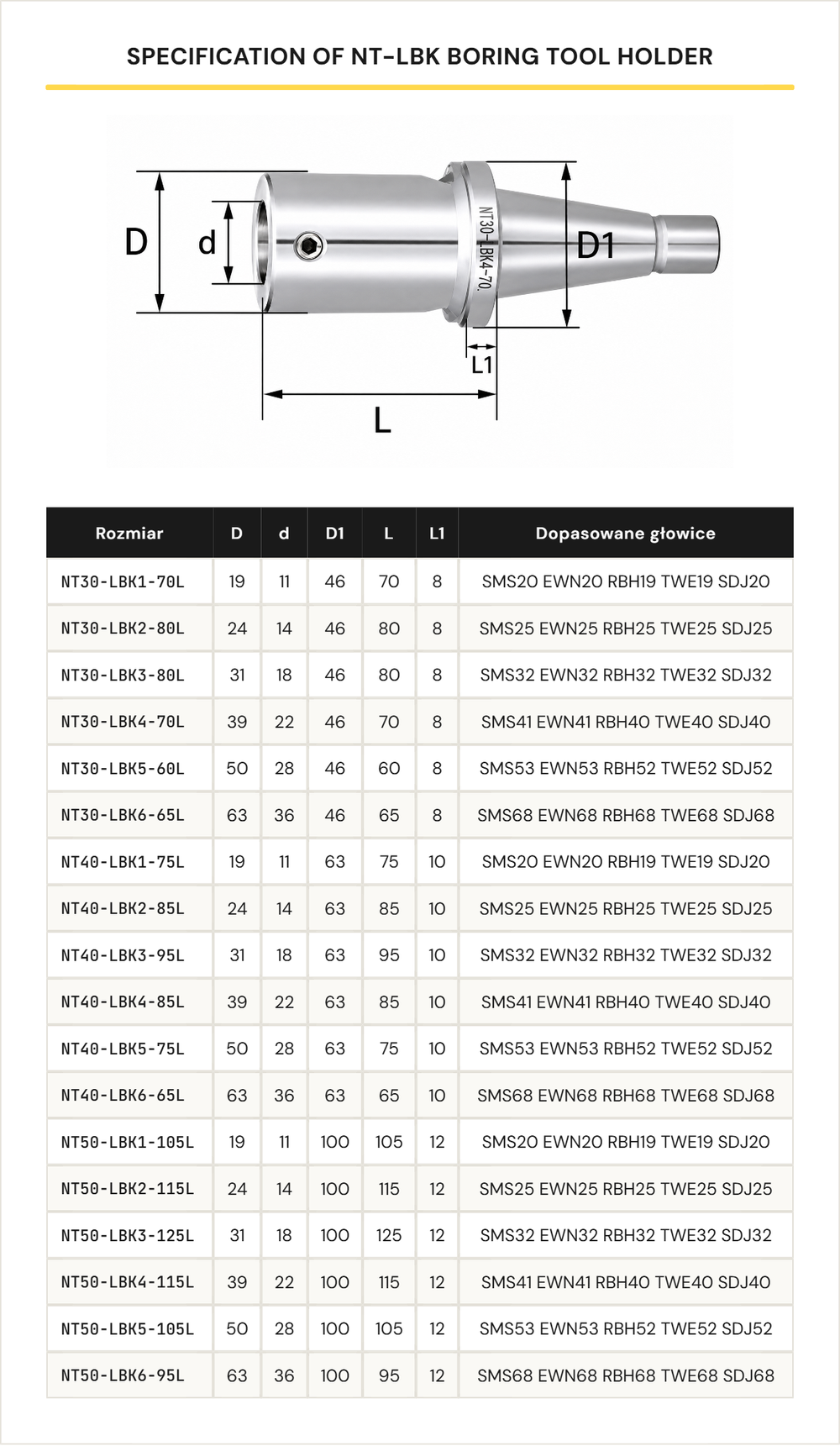

Specyfikacja trzpieni NT-LBK - wymiary i dopasowane głowice

Dobór

Stożek dobiera się do wrzeciona maszyny (NT30, NT40 lub NT50), a rozmiar gniazda LBK do posiadanej głowicy wytaczającej. W kodzie np. NT40-LBK5-85: stożek NT40, gniazdo LBK5, długość 85 mm. Głowicę wytaczającą LBK oraz płytki skrawające dobiera się osobno do średnicy i rodzaju otworu.

FAQ

Co to jest stożek NT?
NT to stożek 7:24, montowany na wrzecionie za pomocą sworznia dociągowego (bez kołnierza chwytnego typu BT). Oznaczany bywa też jako ISO30/ISO40/ISO50.

Czy głowica wytaczająca jest w zestawie?
Nie. To sam trzpień (stożek NT + gniazdo LBK). Głowicę wytaczającą LBK i płytki skrawające dobiera się osobno do średnicy otworu.

Czym różni się od wersji BT-LBK?
Zasada i gniazdo LBK są takie same. Różni się stożek: tu NT (ze sworzniem dociągowym), w wersji BT stożek z kołnierzem MAS 403.
