Kalkulator Chip Thinning - radial i axial

Bezpłatne narzędzie do obliczania współczynnika ścienienia wióra (Chip Thinning Factor) w frezowaniu CNC. Wpisz parametry geometryczne narzędzia i głębokość skrawania, dostaniesz mnożnik, o który możesz zwiększyć posuw na ząb (Fz) bez przekraczania zalecanego chip load (Cl).

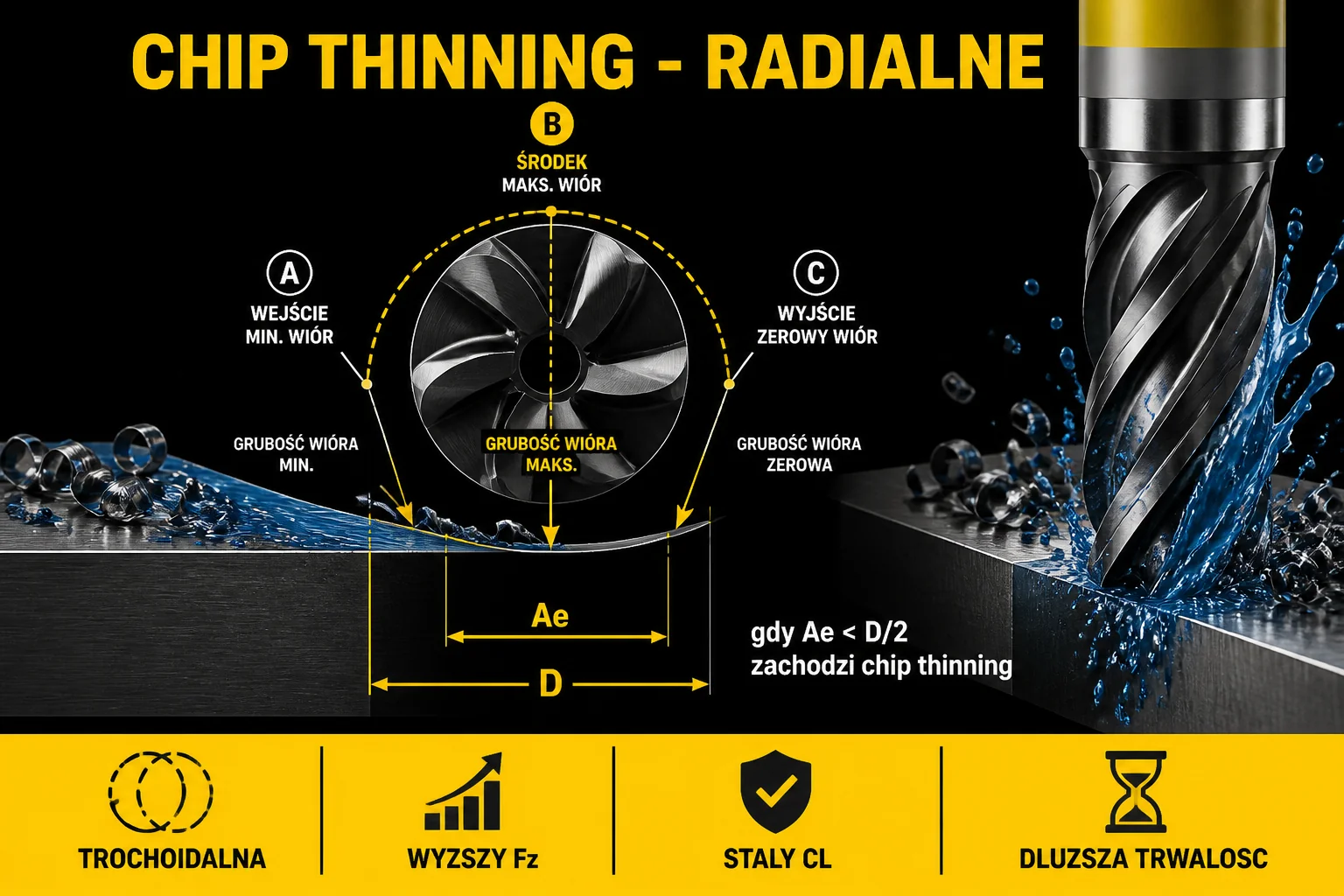

Chip thinning radialne - diagram geometrii frezowania z oznaczeniem Ae, D oraz punktów wejścia, środka i wyjścia

?Czym jest chip thinning

W klasycznym frezowaniu, gdy głębokość promieniowa Ae jest większa lub równa promieniowi frezu (D/2), maksymalna grubość wióra (Chip Load, Cl) równa się posuwowi na ząb (Fz). W obróbce z mniejszą ae (HSM, trochoidalna) wiór jest cieńszy niż Fz - to zjawisko nazywamy chip thinning. Wiór cieńszy od zalecanego prowadzi do tarcia, przegrzewania krawędzi i przyspieszonego zużycia. Aby utrzymać Cl w optymalnym zakresie, mnożymy Fz przez współczynnik CTF (Chip Thinning Factor).

Te same zasady dotyczą fazowników, frezów kulistych i głowic na płytki okrągłe - tam chip thinning wynika z kąta przyłożenia krawędzi (axial chip thinning).

1Radial Chip Thinning Calculator

Dotyczy frezów walcowych pracujących z Ae mniejszą niż D/2 (frezowanie boczne, trochoidalne, HSM).

RCTF = 1 / √(1 - [1 - 2 × Ae/D]²)
Radial Chip Thinning Factor (RCTF)
-
Wpisz średnicę i głębokość promieniową.

2Axial Chip Thinning Calculator

Dotyczy frezów, w których krawędź wchodzi w materiał pod kątem innym niż 90° (chamfer, ballnose, płytki okrągłe). Wybierz typ narzędzia:

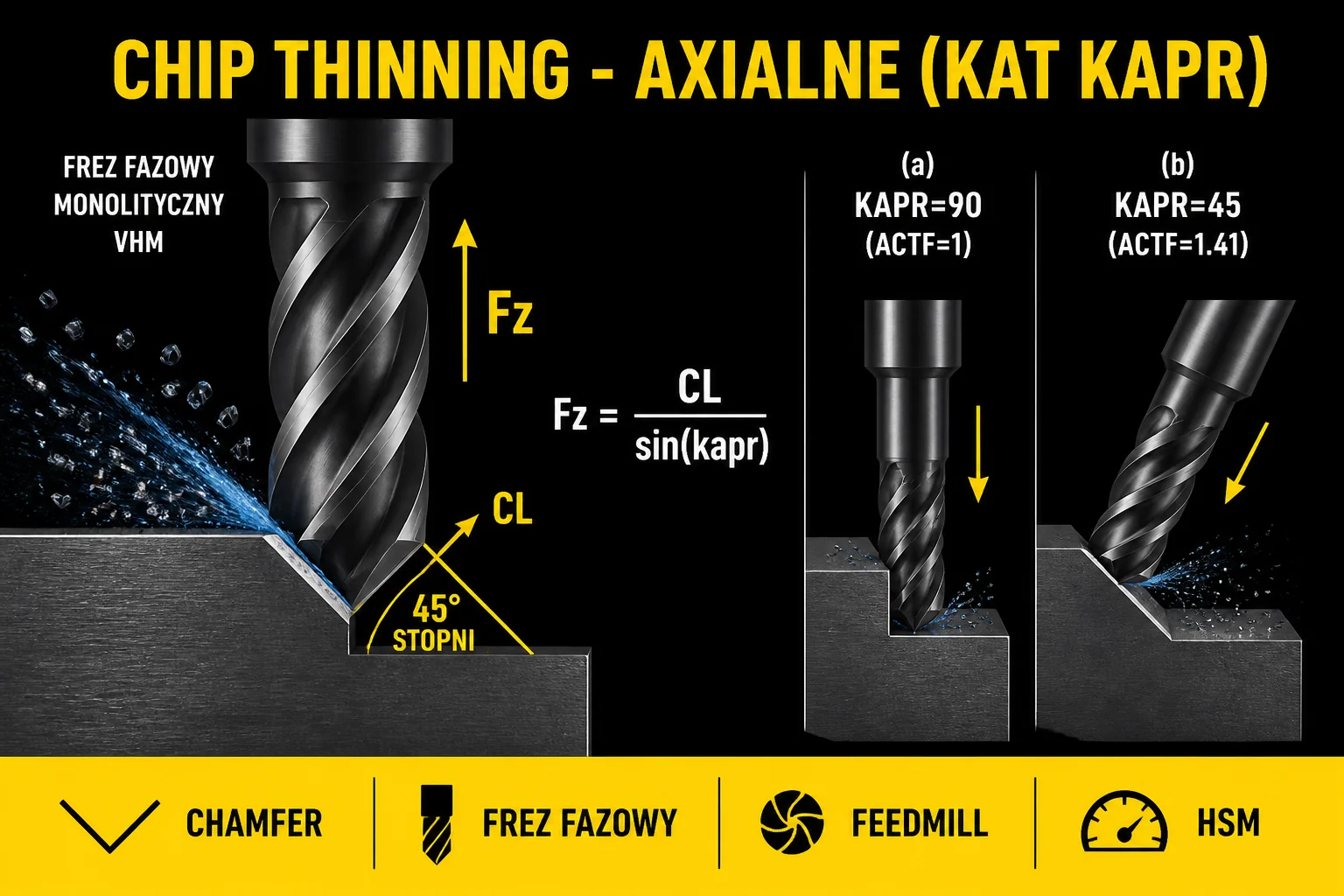

Chip thinning axialne dla freza z kątem KAPR - schemat geometrii i wzór

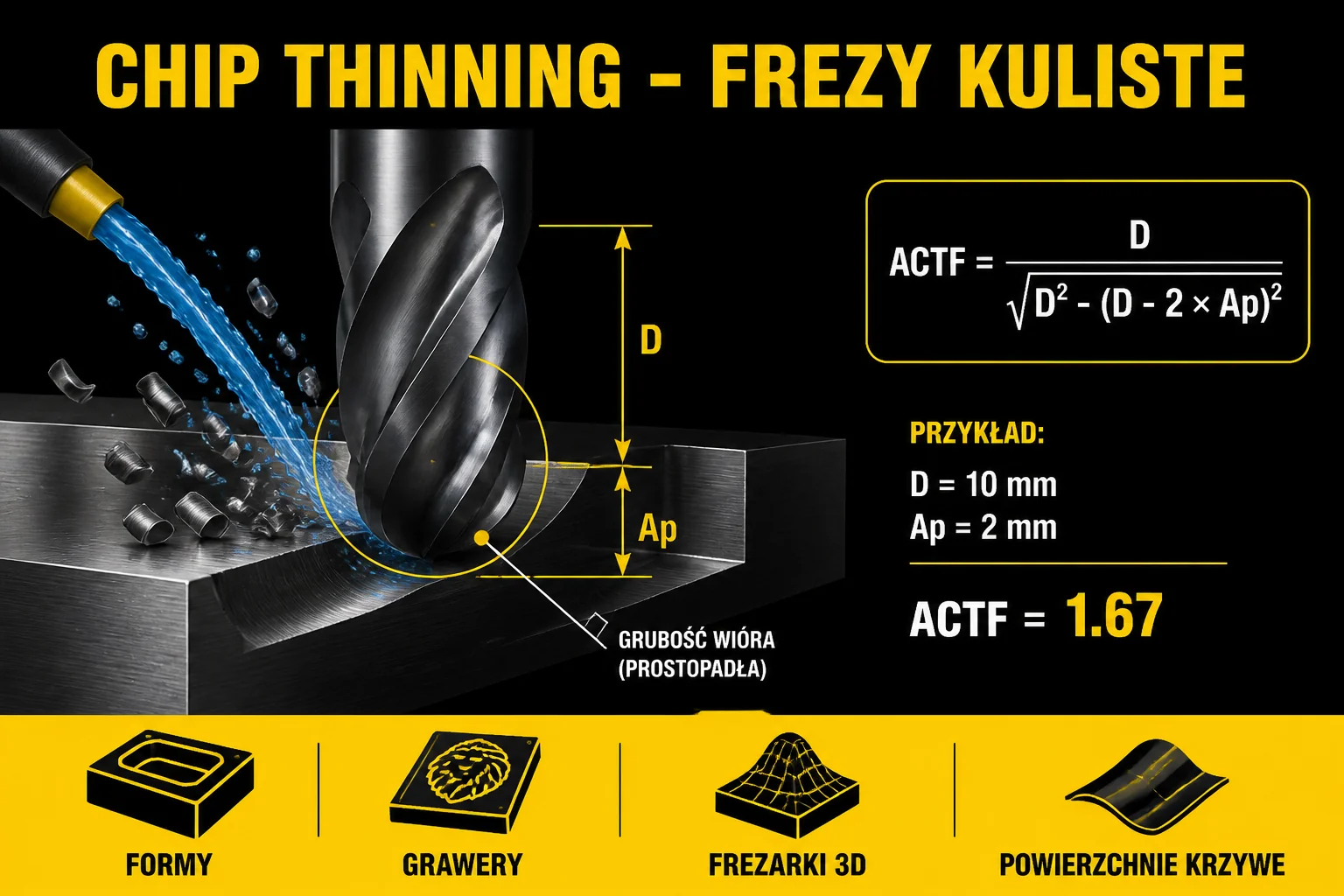

ACTF = 1 / sin(KAPR)
Axial Chip Thinning Factor (ACTF)
-
Wybierz typ narzędzia i wpisz parametry.

3Wynik kombinowany i skorygowany posuw

Łączny mnożnik CTF jest iloczynem RCTF i ACTF. Wpisując zalecany chip load (Cl) z karty katalogowej narzędzia, dostajesz docelowy posuw na ząb.

Łączny CTF
-
CTF = RCTF × ACTF
Skorygowany posuw na ząb Fz
-
Fz = CTF × Cl. Wartość użyć w postprocesorze CAM.

!Jak stosować wynik w praktyce

  • Krok 1: Sprawdź zalecany chip load (Cl) w karcie katalogowej narzędzia. Jeśli go nie znasz, zacznij od 1-2% średnicy frezu dla stali, 2-4% dla aluminium.
  • Krok 2: Wpisz parametry geometryczne (D, Ae, KAPR lub Ap, IC) i Cl. Kalkulator wyliczy CTF i docelowy Fz.
  • Krok 3: Wpisz Fz w CAM (lub przelicz na vf = Fz × z × n) i sprawdź wynik w obróbce - dźwięk, wiór, jakość powierzchni. W razie wątpliwości zacznij z 80% wyliczonego Fz.
  • Krok 4: Jeśli CTF jest większy niż 2x, sprawdź czy maszyna nadąża z posuwem minutowym (vf = Fz × z × n) i czy mocowanie jest sztywne.
Potrzebujesz konkretnych frezów do trochoidalnej lub HSM? Zobacz frezy VHM Kortools - większość ma podany Cl w karcie produktu.
