Jak dobrać frez do stali nierdzewnej - VHM, geometria, parametry

Stal nierdzewna jest jednym z najtrudniejszych materiałów w obróbce CNC. Utwardza się pod naciskiem, klei wiór do krawędzi, słabo odprowadza ciepło. Frez „uniwersalny" lub przeznaczony do aluminium najczęściej kończy w niej żywot po kilkudziesięciu minutach. W tym artykule pokazujemy, jak wybrać frez VHM do stali nierdzewnej - jaki materiał, jaką powłokę, jaką geometrię, oraz jakie parametry skrawania faktycznie działają.

Dlaczego stal nierdzewna sprawia problemy w obróbce

Stal nierdzewna (austenityczna, np. 304, 316, ale też duplex i super duplex) ma kilka cech, które łącznie tworzą trudne warunki dla narzędzia.

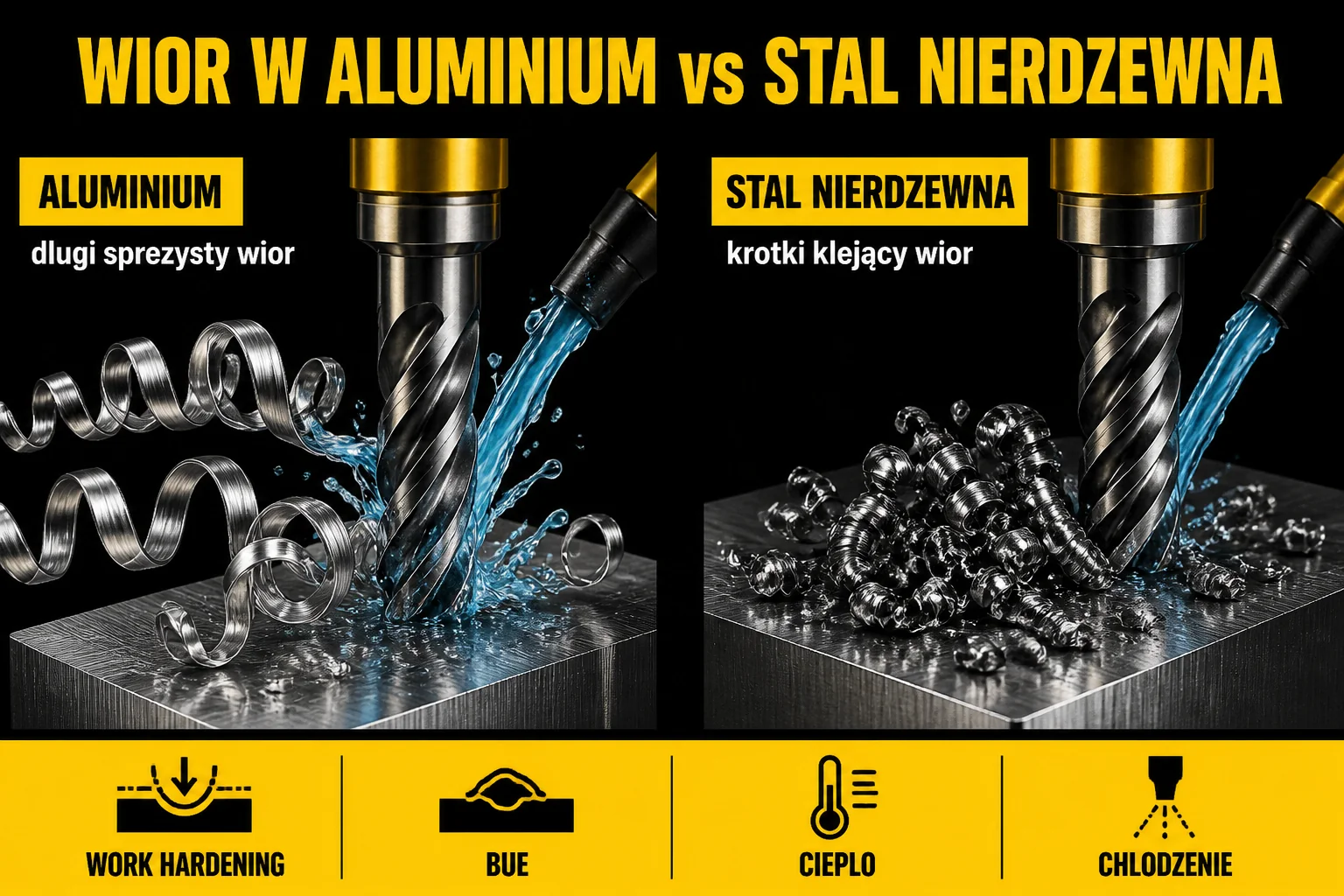

• Utwardzanie pod naciskiem (work hardening): nacisk krawędzi tnącej na powierzchnię powoduje wzrost twardości warstwy wierzchniej. Jeśli posuw na ząb (fz) jest zbyt mały, krawędź „ślizga się" po utwardzonej warstwie i ją pogłębia. Następne przejście trafia już na materiał twardszy niż pierwotny.

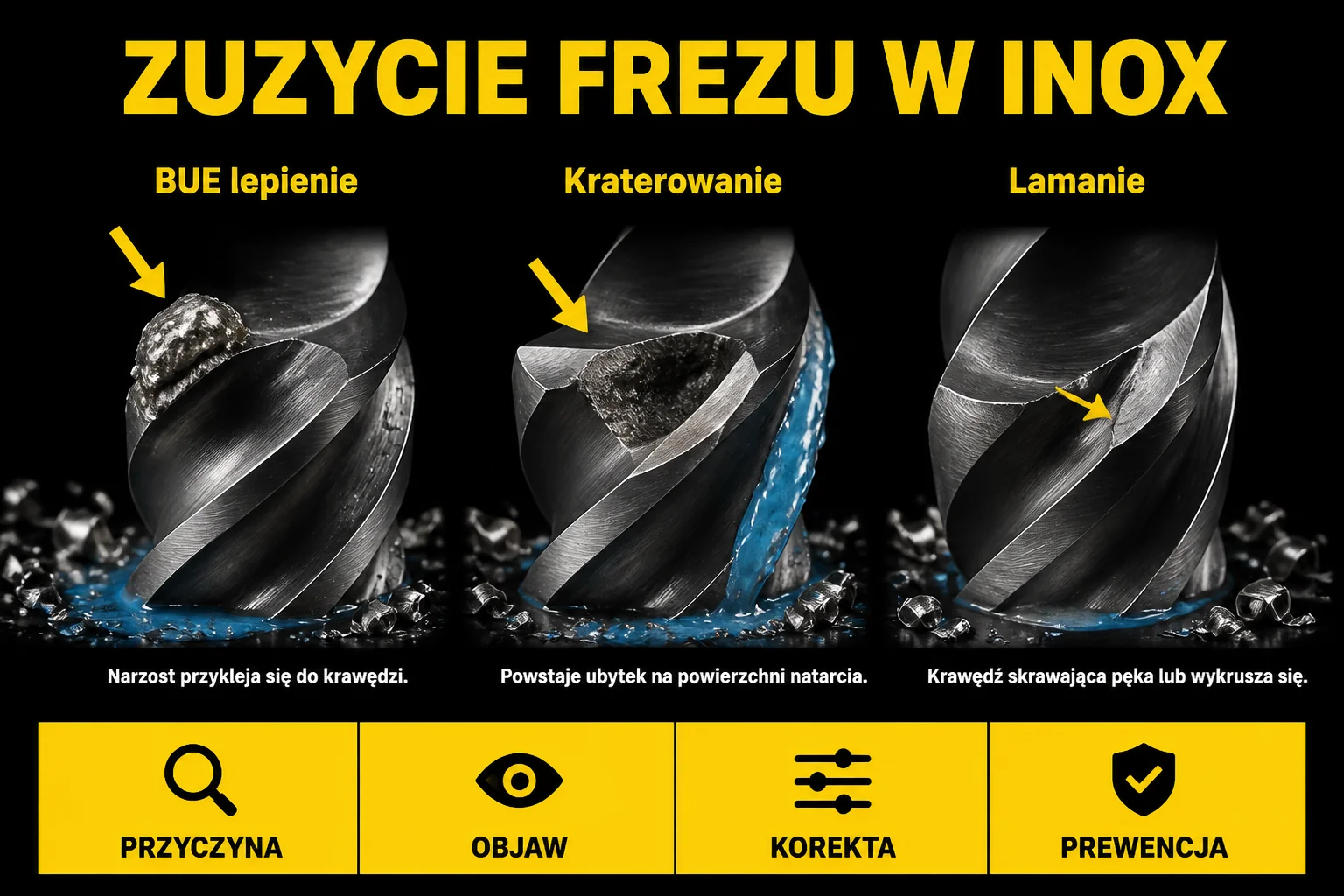

• Lepienie wióra do krawędzi (built-up edge, BUE): materiał klei się do krawędzi w wysokiej temperaturze i pod ciśnieniem. Zmienia geometrię ostrza, pogarsza jakość powierzchni, w skrajnym przypadku łamie krawędź.
• Niskie przewodzenie ciepła: ciepło ze skrawania nie wychodzi przez detal, lecz koncentruje się na krawędzi i wiórze. Stąd ekstremalna potrzeba chłodzenia.
• Wysokie naprężenia plastyczne: wiór zwija się trudniej niż w stali węglowej, częściej blokuje rowek wiórowy.

Wniosek: w stali nierdzewnej decydują materiał frezu, powłoka, geometria i parametry. Wszystkie cztery rzeczy razem.

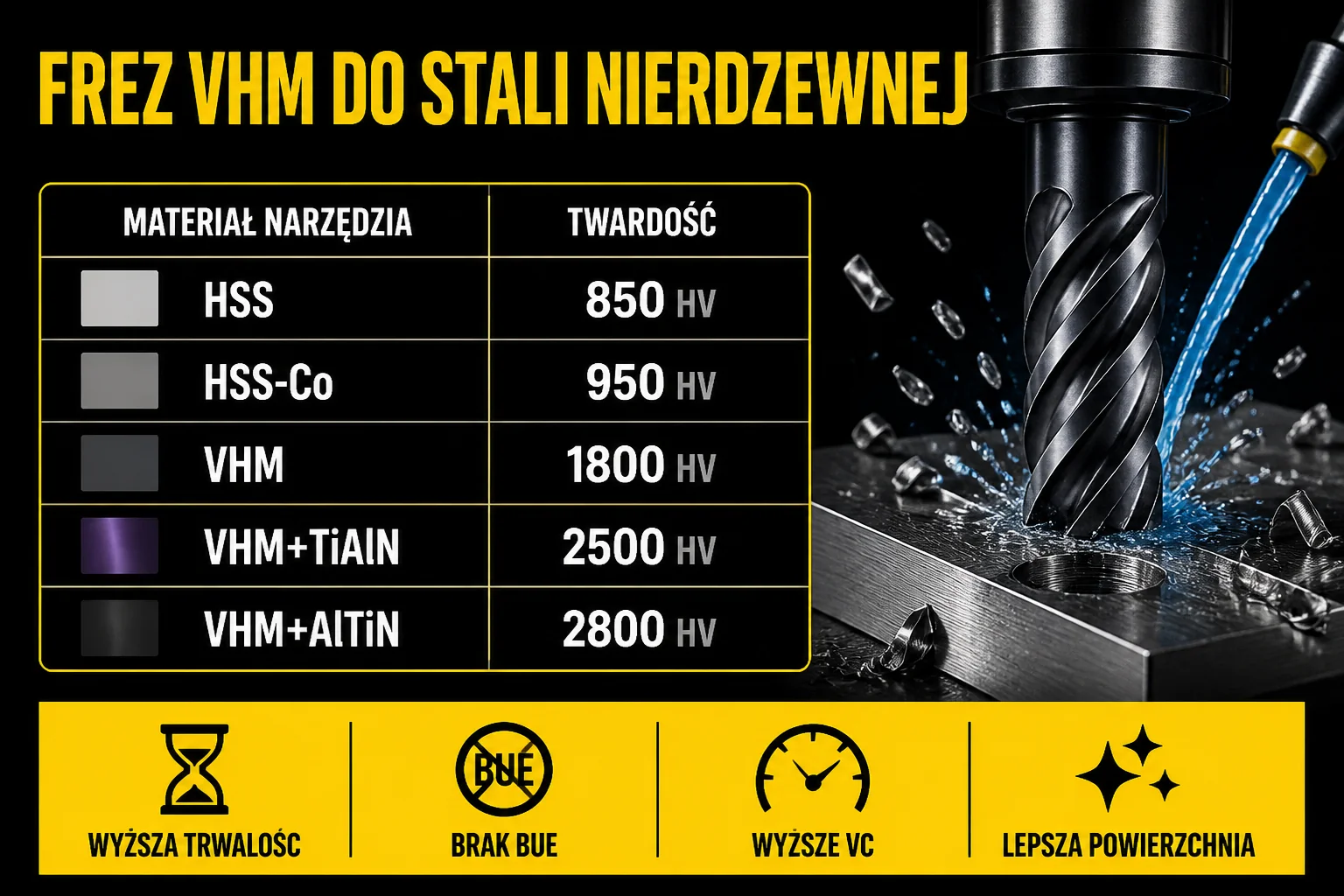

Materiał frezu - dlaczego VHM, a nie HSS

HSS (stal szybkotnąca) i HSS-Co tracą twardość już przy 600-700°C. Stal nierdzewna nagrzewa krawędź do takich temperatur w ciągu pierwszych minut pracy. Frez HSS w INOX zużywa się 5-10× szybciej niż VHM. W produkcji CNC HSS w stali nierdzewnej nie ma uzasadnienia ekonomicznego.

VHM (węglik spiekany) ma twardość 1500-2000 HV i zachowuje ją do 900°C. Z powłoką (TiAlN, AlTiN, nano-coating) wytrzymuje pracę w stali nierdzewnej godzinami, nie minutami. Wybór VHM to fundament.

Jaką powłokę wybrać do stali nierdzewnej - opisaliśmy szczegółowo w artykule Powłoki narzędziowe TiSiN, DLC, AlTiN, ZrN. W skrócie: TiAlN i AlTiN są standardem, nano-warstwowe (np. TiSiN) dają najlepsze wyniki w cienkościennych detalach i przy długich pracach.

Geometria frezu do INOX

Frez do stali nierdzewnej różni się od frezu do stali węglowej kilkoma rzeczami.

Liczba ostrzy

• 3-4 ostrza: obróbka zgrubna, większy rowek wiórowy, łatwiejsze odprowadzenie wióra.
• 4-6 ostrzy: obróbka wykończeniowa, lepsza powierzchnia, wyższe vf przy tym samym fz.

Frezy 2-ostrzowe stosujemy tylko w mikrofrezach (poniżej Ø3 mm) lub do rowków, gdzie liczy się przede wszystkim odprowadzenie wióra.

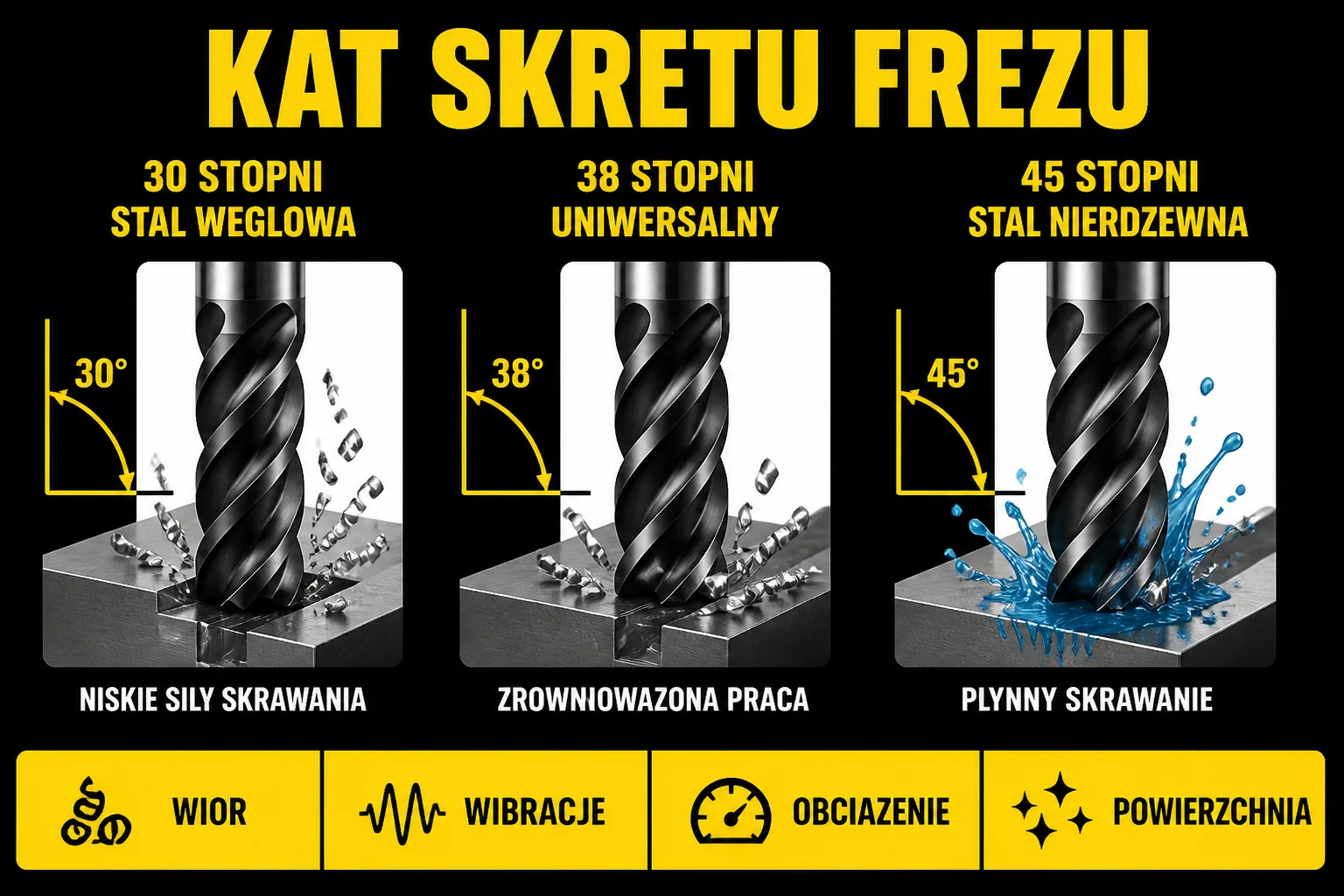

Kąt skrętu

Optymalny zakres do INOX to 38-45°. Większy kąt skrętu oznacza:

• łagodniejsze wejście ostrza w materiał (mniej drgań),
• lepsze wyprowadzenie wióra wzwyż,
• mniejsze obciążenie krawędzi.

Frezy do stali węglowej mają zwykle 30-35°. Frezy do aluminium 45-60°. Frez „uniwersalny" z 30° w stali nierdzewnej będzie pracował, ale gorzej niż dedykowany.

Kąt natarcia i zaokrąglenie krawędzi

Większy kąt natarcia daje ostrzejszą krawędź, która lepiej tnie zamiast naciskać - kluczowe przy work hardeningu. Krawędź delikatnie zaokrąglona (T-land lub microscale hone) wydłuża żywotność powłoki przy lekkim spadku ostrości.

Długość ostrza i wysięg

W stali nierdzewnej liczy się sztywność narzędzia. Im krótszy frez, tym mniejsze ugięcie, tym mniejsze ryzyko wibracji i pęknięcia. Standardowa zasada: długość ostrza nie większa niż 2-3 × średnica. Jeśli geometria detalu wymusza większy wysięg, schodzimy z ap.

Parametry skrawania dla stali nierdzewnej

Punktem wyjścia są wartości katalogowe producenta. W praktyce stosujemy następujące zakresy dla frezów VHM z powłoką TiAlN/AlTiN.

Pełne tabele Vc i fz dla wszystkich materiałów oraz wzory na obroty i posuw minutowy znajdziesz w artykule Parametry skrawania w CNC - jak liczyć Vc, fz, ap, ae.

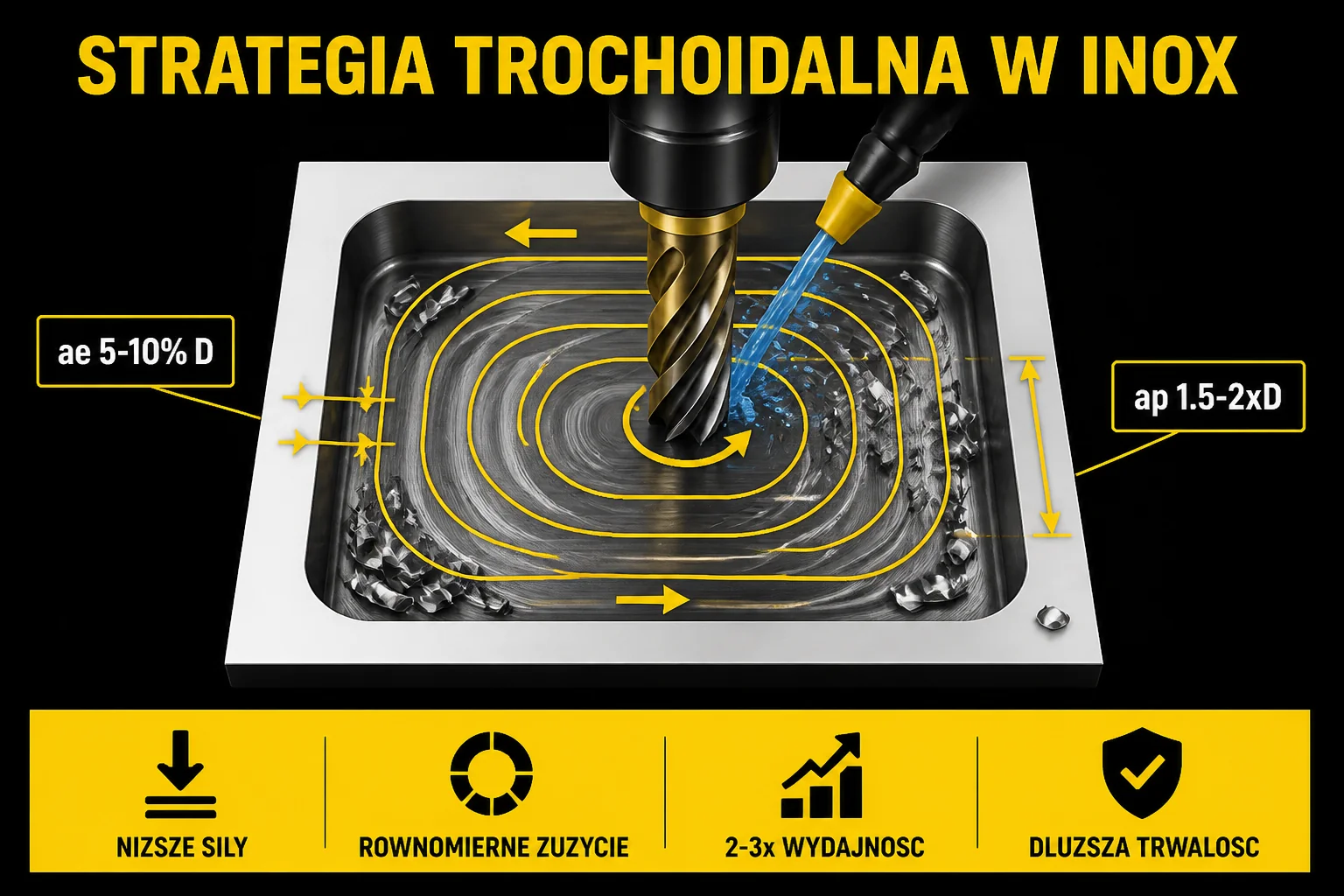

Strategia trochoidalna - standard w INOX

W stali nierdzewnej zalecamy strategię trochoidalną (HSM). Działa to tak: frez wchodzi w materiał ścieżką łukową, z małą głębokością promieniową (ae 5-10% średnicy) i pełną głębokością osiową (ap 1,5-2 × średnica). W rezultacie krawędź jest obciążona przez krótszy czas, ciepło ma jak schodzić z każdym łukiem, ostrze pracuje równomiernie na całej długości.

W porównaniu ze strategią klasyczną (większa ae, mniejsza ap), trochoidalna daje 2-3× wyższą wydajność w stali nierdzewnej, mniej drgań i wyraźnie dłuższą żywotność frezu.

Chłodzenie

Stal nierdzewna wymaga chłodzenia obfitego - emulsji 5-10% lub MQL z olejem syntetycznym. Powietrze sprężone nie wystarczy. Wewnętrzne chłodzenie (through-coolant) jest szczególnie ważne przy głębokich rowkach i przy trochoidalnym frezowaniu, gdzie wiór musi być wyrzucony z dna kieszeni.

Typowe błędy przy frezowaniu stali nierdzewnej

• HSS zamiast VHM: nie da się tym pracować efektywnie. Pierwszy błąd, który eliminuje 80% problemów.
• Za niski fz: próba „delikatniejszej" obróbki kończy się work hardeningiem. Frez ślizga się po powierzchni, zamiast w nią wchodzić. Lepiej dać 0,035 zamiast 0,015 - mniejszy fz w INOX jest wrogiem, nie sprzymierzeńcem.
• Brak chłodzenia: w stali nierdzewnej ciepło nie ucieka przez detal. Krawędź pali się w kilka minut.
• Frez używany wcześniej do innego materiału: aluminium klei się do powłoki, w stali nierdzewnej te resztki natychmiast obniżają żywotność.
• Strategia klasyczna z większą ae: w stali nierdzewnej działa, ale wolniej i zużywa frez nierównomiernie. Trochoidalna jest po prostu lepsza.
• Sztywność mocowania: ER z biciem 20 μm w INOX zabija frez. Stosować klasę precision (≤5 μm) - patrz Tulejki ER - rozmiary i dokładność.

FAQ

Czy frezem do stali węglowej można obrabiać stal nierdzewną?

Można, ale z dużą stratą żywotności. Frez do stali węglowej ma zwykle kąt skrętu 30-35° i powłokę TiN lub TiCN, które w INOX nie wytrzymują temperatury. Doraźnie - tak. Produkcyjnie - nie.

Czy chłodzenie powietrzem wystarczy do stali nierdzewnej?

Nie. W INOX powietrze sprężone usuwa wiór, ale nie odbiera ciepła w wystarczającym tempie. Krawędź szybko się przegrzewa. Minimum to MQL, standard to emulsja.

Ile wytrzymuje frez VHM w stali nierdzewnej?

Przy dobrze dobranych parametrach i trochoidalnej strategii: 60-120 minut pracy ostrza, w zależności od ap i ae oraz konkretnego gatunku. Frez z powłoką nano-warstwową w cienkościennych detalach: 150-200 minut. To zakresy orientacyjne - decyduje twardość konkretnej szarży materiału, sztywność maszyny i jakość chłodzenia.

Czy można stosować frez wieloostrzowy (5-7 ostrzy) do zgrubu w INOX?

Tak, pod warunkiem strategii trochoidalnej. Przy klasycznym frezowaniu z większą ae frez 5-7 ostrzy może blokować się wiórem, bo rowki są zbyt małe. Z małą ae (5-10% D) i ciągłym odprowadzeniem wióra wieloostrzowy frez daje wysoki posuw minutowy i bardzo dobrą powierzchnię.

Co kupić w Kortools

W naszej ofercie znajdziesz frezy VHM dedykowane do stali nierdzewnej oraz akcesoria do precyzyjnego mocowania.

• Frezy VHM z powłoką TiAlN/AlTiN do INOX - 3, 4 i 5-ostrzowe, średnice Ø2-Ø20 mm, długości standardowe i z wydłużonym chwytem.
• Frezy VHM z powłoką nano-warstwową (TiSiN) - do cienkościennych detali i operacji wykończeniowych.
• Tulejki ER klasy precision (run-out ≤5 μm) i oprawki ER32/ER40 do precyzyjnego mocowania frezów - więcej o tulejkach ER.
• Wiertła VHM do stali nierdzewnej z kątem wierzchołka 135-140° i wewnętrznym chłodzeniem - więcej o wiertłach do CNC.

Jeśli zaczynasz przygodę z trudniejszymi materiałami, polecamy zacząć od artykułu o parametrach skrawania i powłokach narzędziowych.
