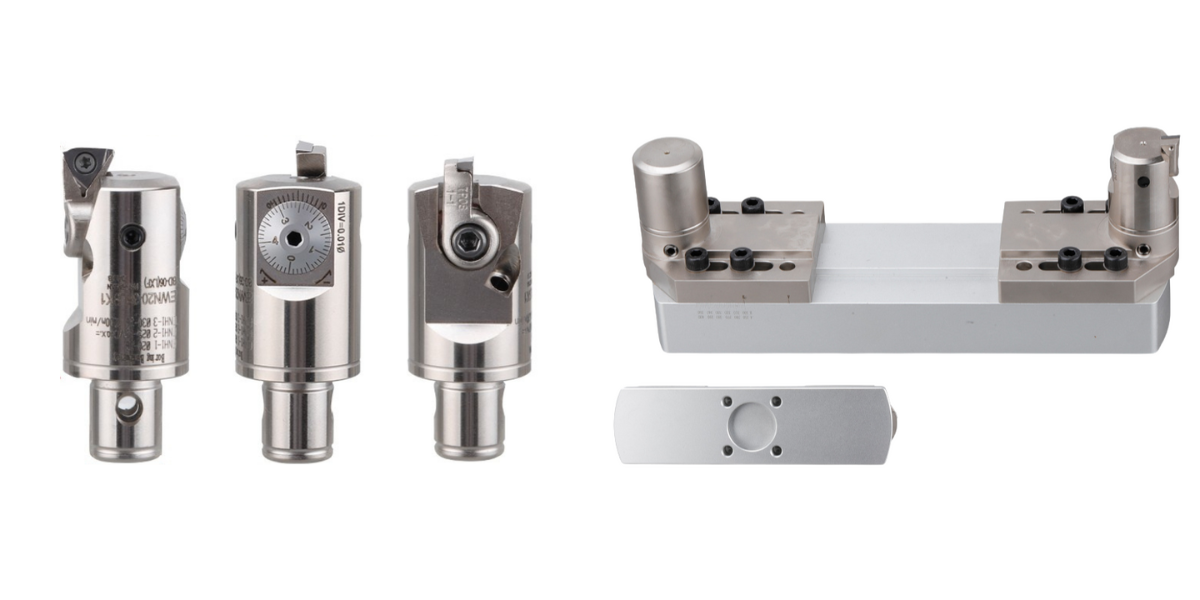

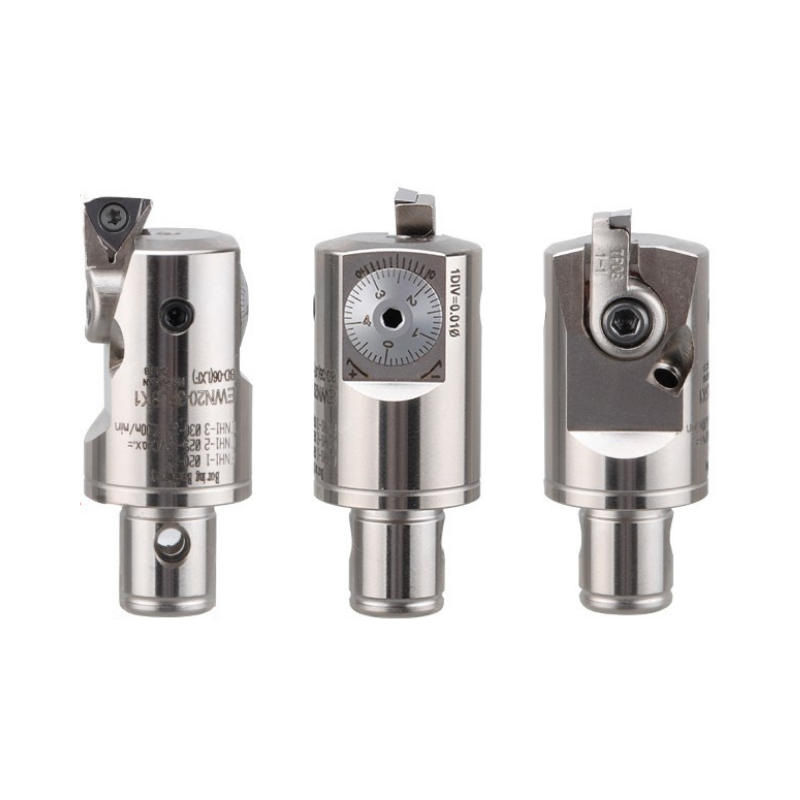

Wytaczadło precyzyjne EWN – zakres 20–610 mm

Wytaczadła precyzyjne serii EWN to system narzędziowy do dokładnego wytaczania otworów w zakresie średnic od 20 mm do 610 mm. Narzędzia te charakteryzują się podziałką regulacji 0,01 mm na średnicy, co umożliwia niezwykle precyzyjne dopasowanie wymiaru bez ryzyka utraty ustawienia po dokręceniu śruby mocującej.

Dzięki stabilnej konstrukcji i dokładności wykonania do 0,005 mm, wytaczadła EWN pozwalają na obróbkę wymagającą najwyższej powtarzalności.

Zakres i modułowa budowa

• Dostępne w rozmiarach 20–610 mm, co pozwala dobrać narzędzie do niemal każdej aplikacji przemysłowej.

• Regulacja wytaczadła co 0,01 mm średnicy.

• Możliwość wydłużania narzędzia przy użyciu adapterów i przejściówek (systemy LBK), co daje przewagę nad konkurencyjnymi wytaczadłami

• Obsługa zarówno wytaczania tradycyjnego, jak i wytaczania wstecznego (back boring).

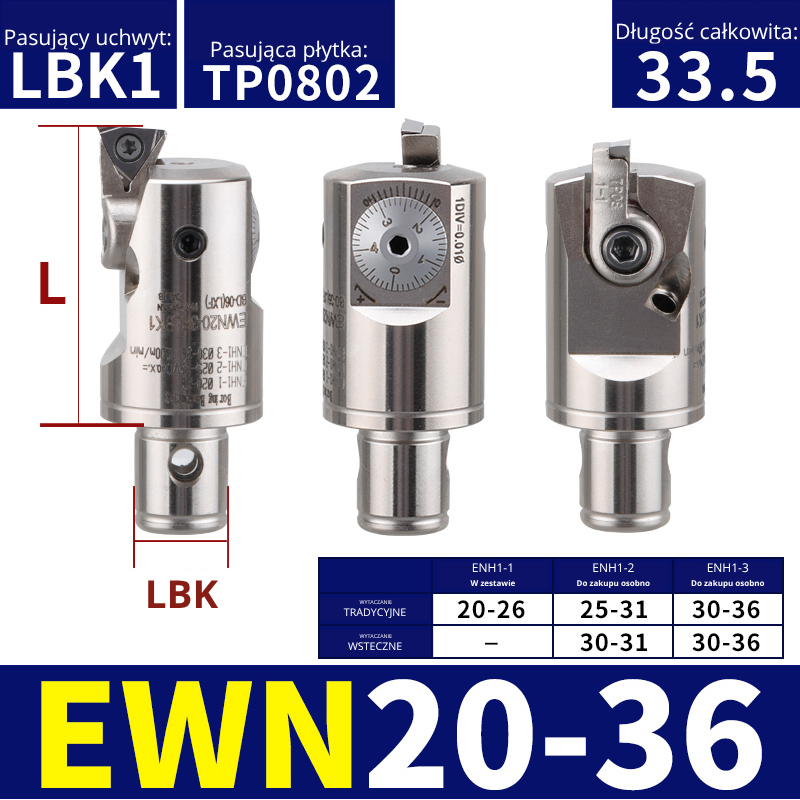

Przykład – wytaczadło EWN 20–36

Dla zobrazowania działania serii przedstawiamy przykład modelu EWN 20–36:

• Zakres pracy: Ø20–36 mm

• Trzy podzakresy regulacji: 20–26 mm, 25–31 mm, 30–36 mm

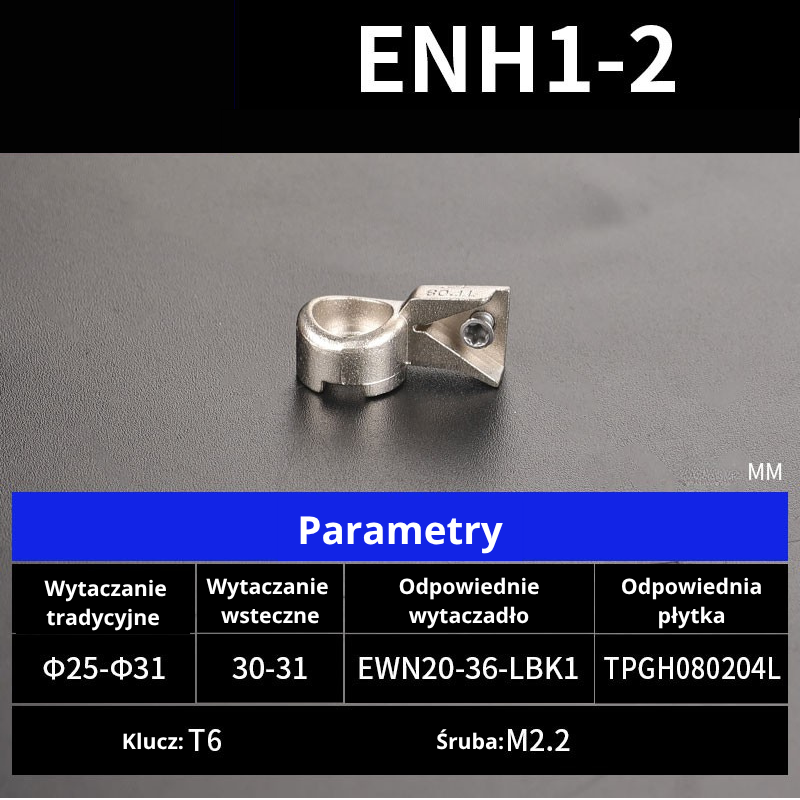

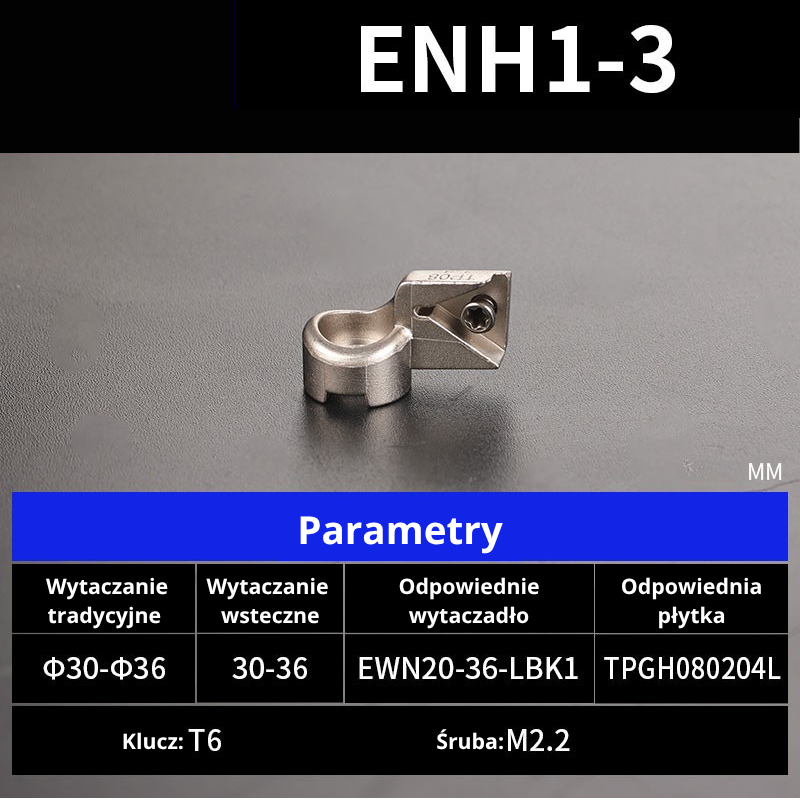

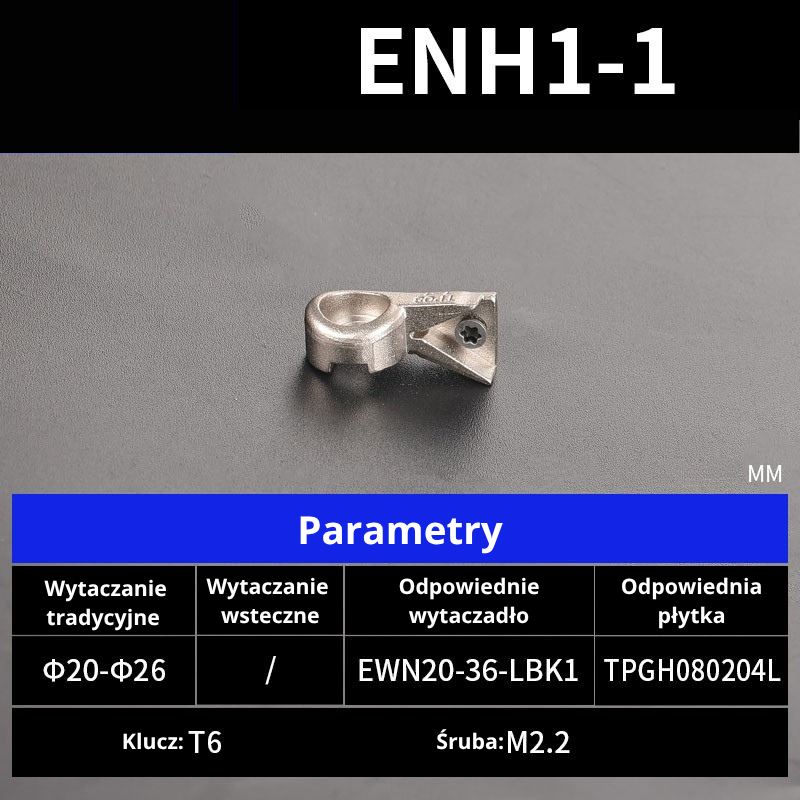

• Standardowo wyposażone w nogę ENH1-1; aby wykorzystać pełen zakres należy dokupić ENH1-2 oraz ENH1-3

• Mocowanie: LBK1 – należy dobrać odpowiednią oprawkę i ewentualne adaptery o tym samym oznaczeniu

• Precyzja regulacji: 0,01 mm na średnicy

To praktyczny przykład, jak system EWN działa w każdym z dostępnych rozmiarów.

Zastosowania

• Obróbka otworów wymagających wysokiej dokładności i powtarzalności (gniazda łożysk, tuleje, elementy korpusów).

• Szczególnie przydatne przy bardzo długich otworach, gdzie możliwość wydłużenia narzędzia jest kluczowa.

Korzyści dla użytkownika

• Stabilność wymiaru – po dokręceniu śruby mocującej wymiar nie zmienia się, co umożliwia precyzyjną kompensację.

• Elastyczność – jeden system pokrywa średnice od 20 do 610 mm.

• Możliwość adaptacji – dzięki modularnej budowie można stosować różne nogi, adaptery i przejściówki.

• Precyzja wykonania – tolerancja wykonania do 0,005 mm.

FAQ

Czy wytaczadła EWN można wydłużać?
Tak, dzięki systemowi adapterów LBK możliwe jest bezpieczne wydłużanie narzędzia przy zachowaniu stabilności.

Czy mogę wykonywać back boring?
Tak, konstrukcja wytaczadeł EWN umożliwia wytaczanie tradycyjne oraz wsteczne.

EWN20-36

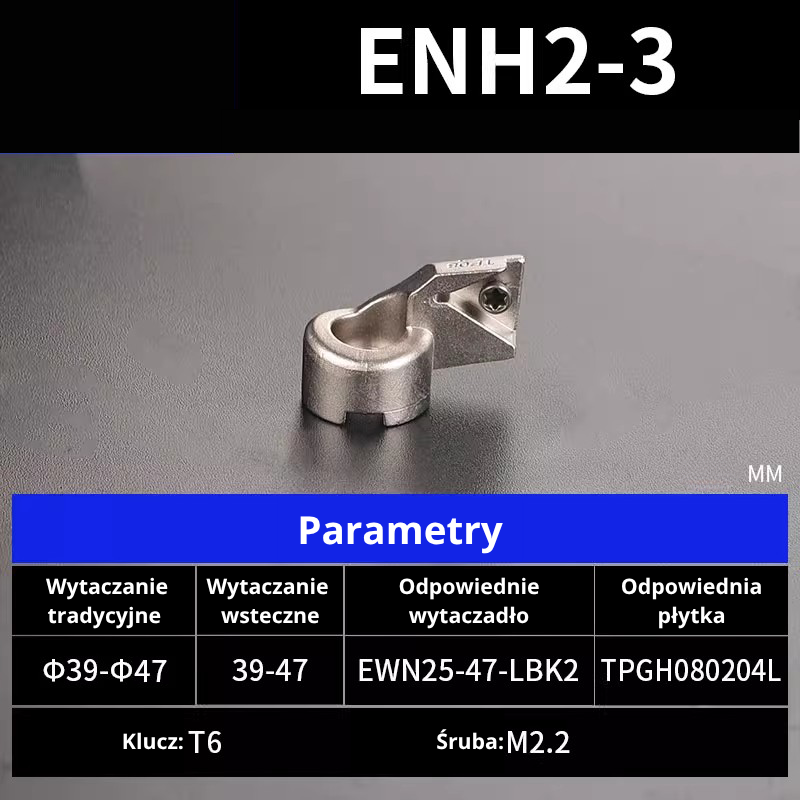

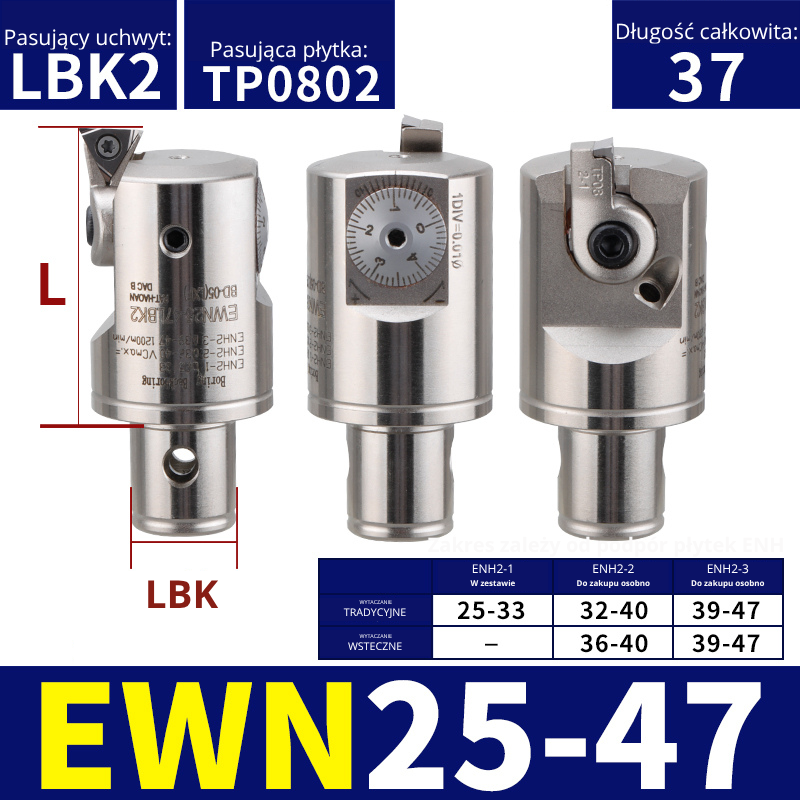

EWN25-47

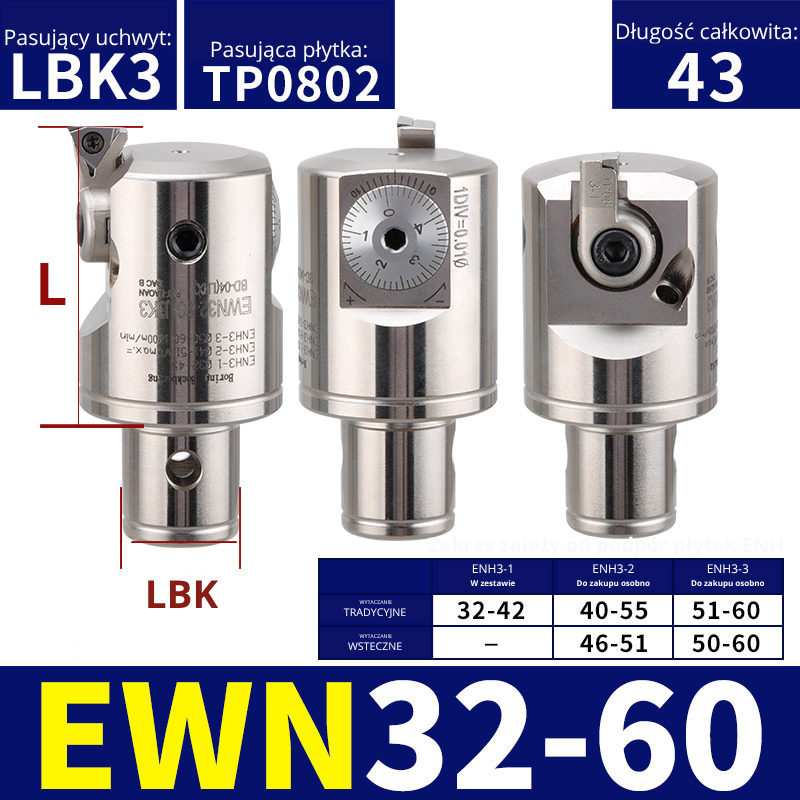

EWN32-60

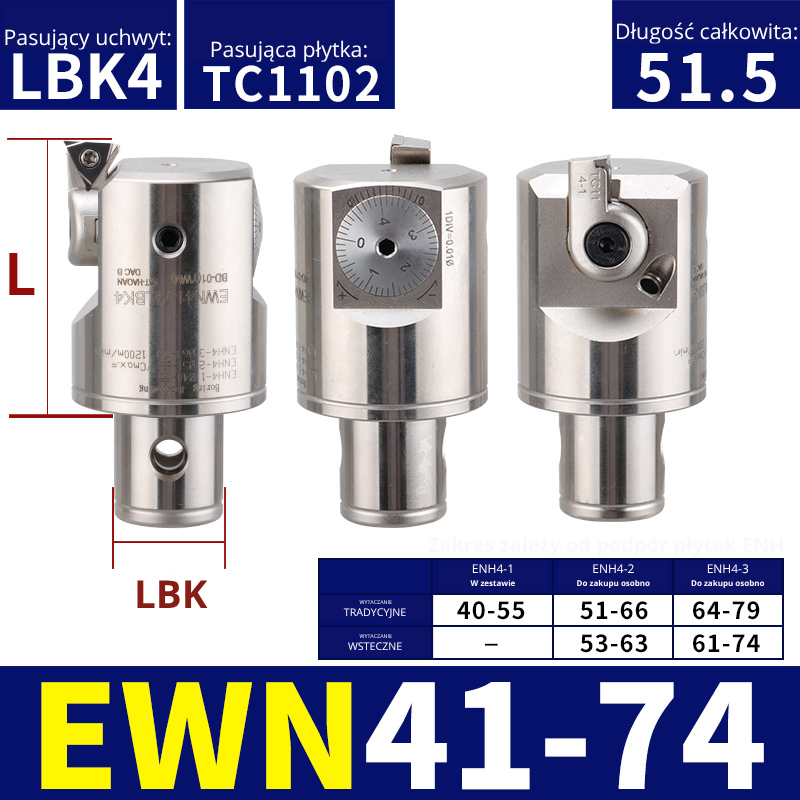

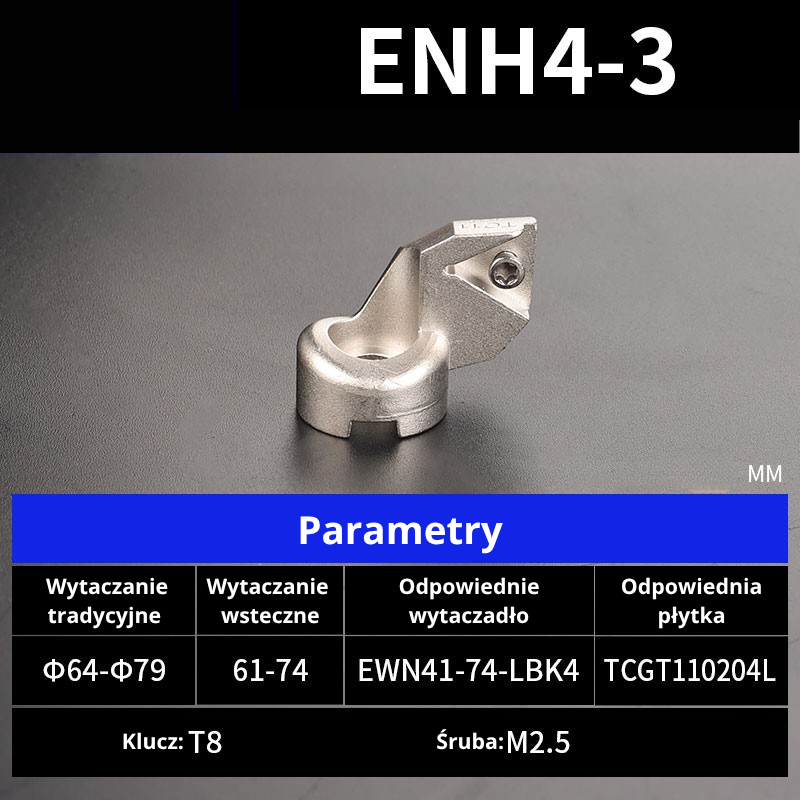

EWN41-74
EWN52-112

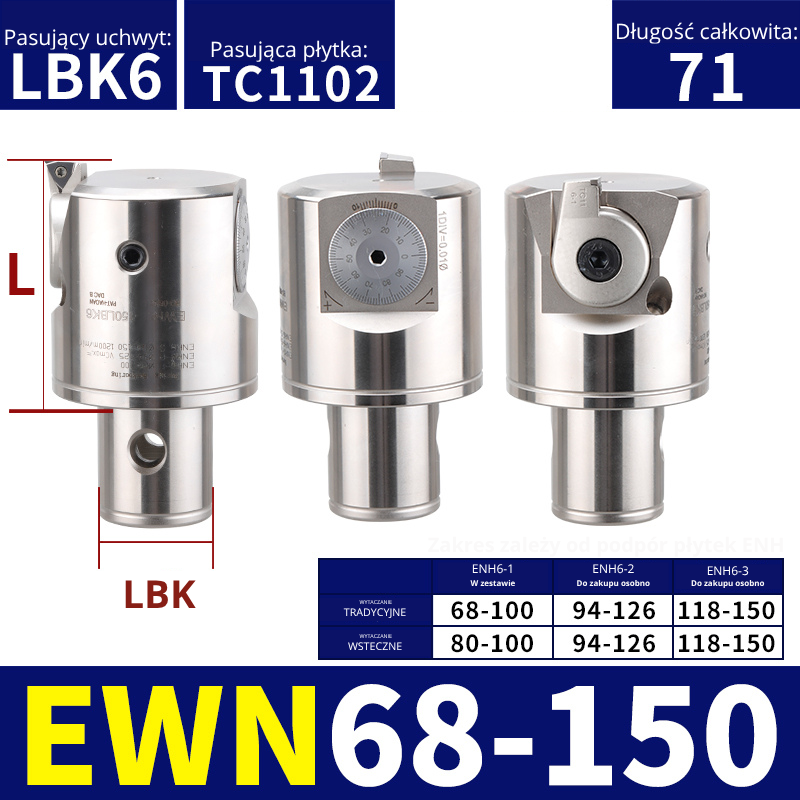

EWN68-150

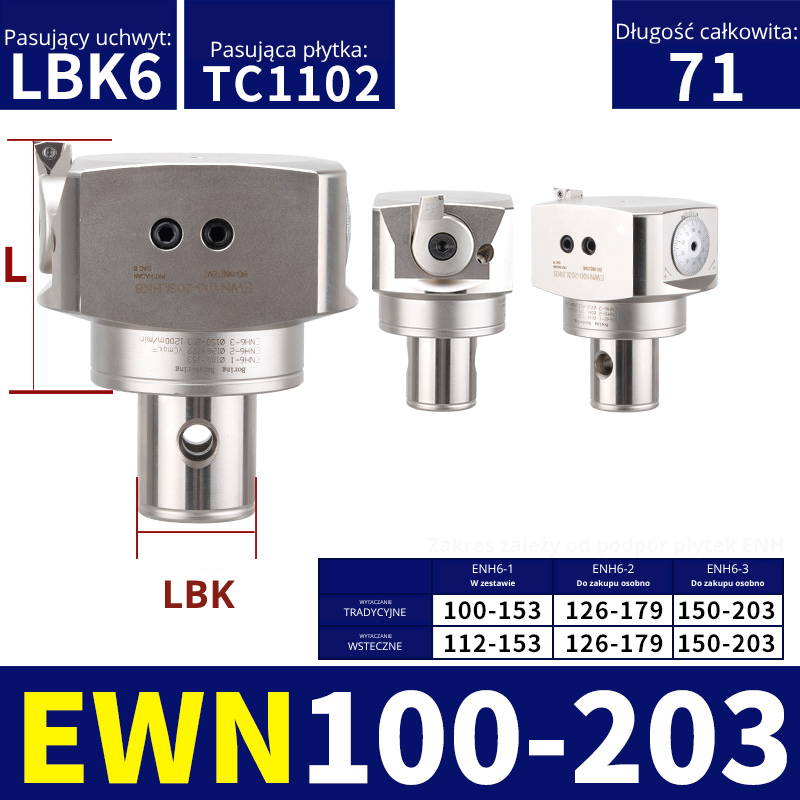

EWN100-203

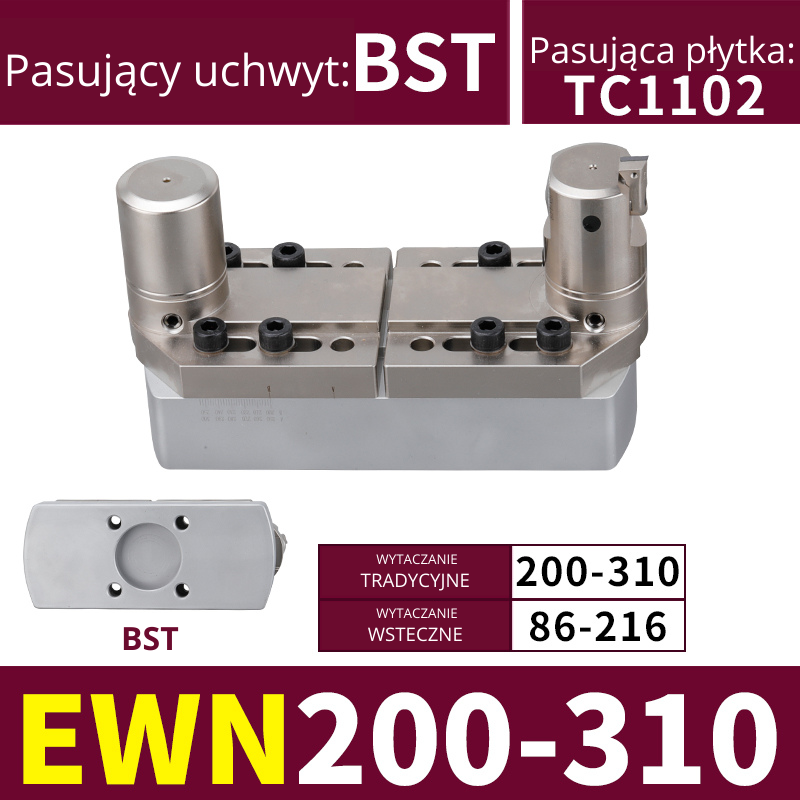

EWN200-310

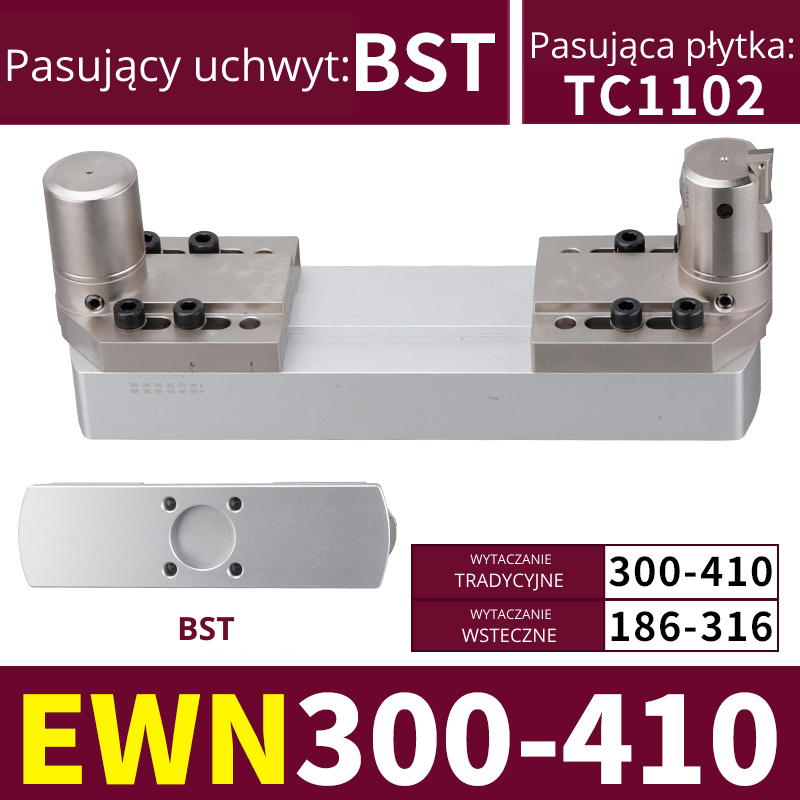

EWN300-410

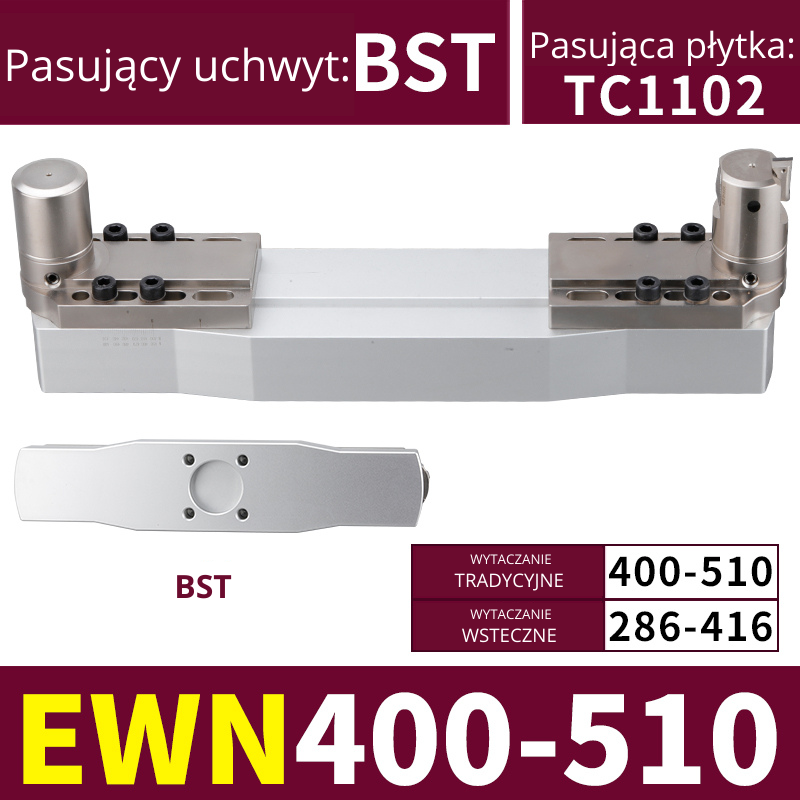

EWN400-510
EWN500-610
