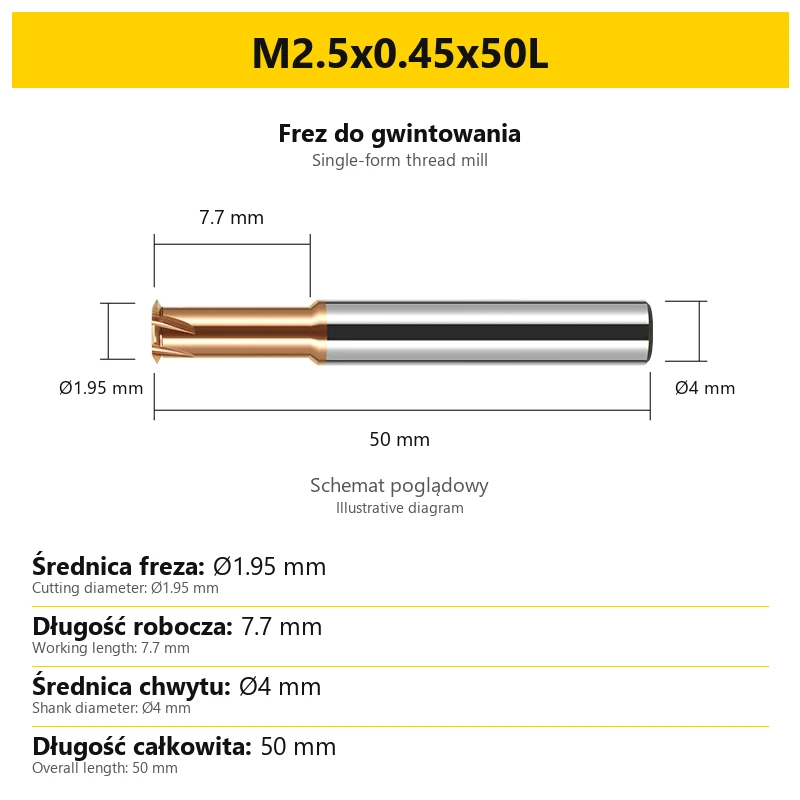

  • Frez do gwintowania 441 — M2.5x0.45x50L — PL/EN
  • Frez do gwintowania 441 — M3x0.5x50L — PL/EN
  • Frez do gwintowania 441 — M4x0.7x50L — PL/EN
  • Frez do gwintowania 441 — M5x0.8x50L — PL/EN
  • Frez do gwintowania 441 — M6x1.0x50L — PL/EN
  • Frez do gwintowania 441 — M8x1.25x50L — PL/EN
  • Frez do gwintowania 441 — M10x1.5x60L — PL/EN
  • Frez do gwintowania 441 — M12x1.75x75L — PL/EN
  • Frez do gwintowania 441 — M12x1.5x75L — PL/EN

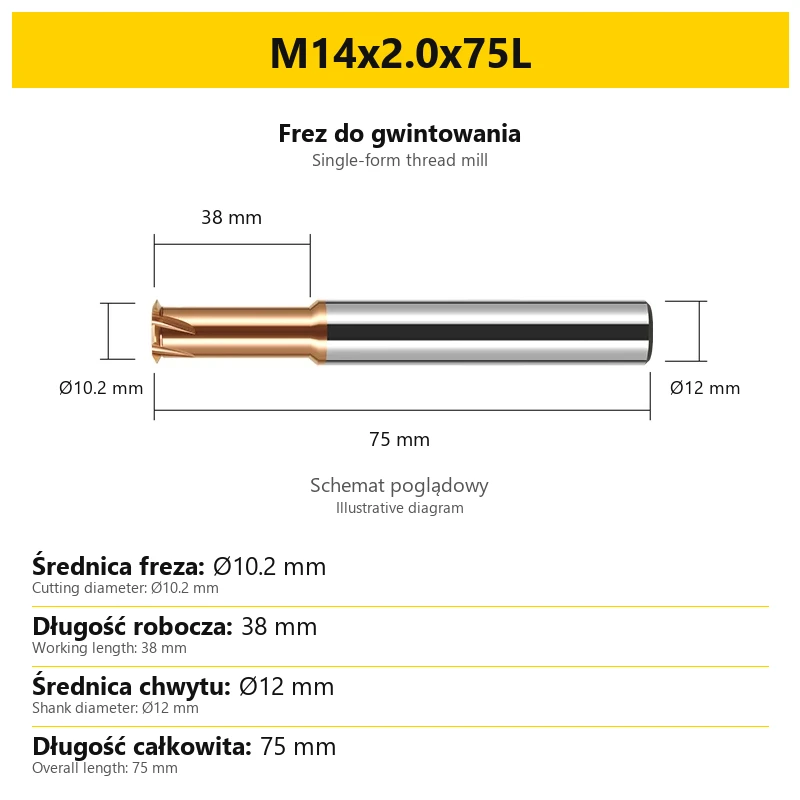

  • Frez do gwintowania 441 — M14x2.0x75L — PL/EN
  • Frez do gwintowania 441 — M16x2.0x80L — PL/EN
  • Frez do gwintowania 441 — M18x2.5x90L — PL/EN
  • Frez do gwintowania 441 — M20x2.5x90L — PL/EN
  • Frez do gwintowania 441 — M3.5x0.6x50L — PL/EN
  • Frez do gwintowania 441 — M1.4x0.3x75L — PL/EN

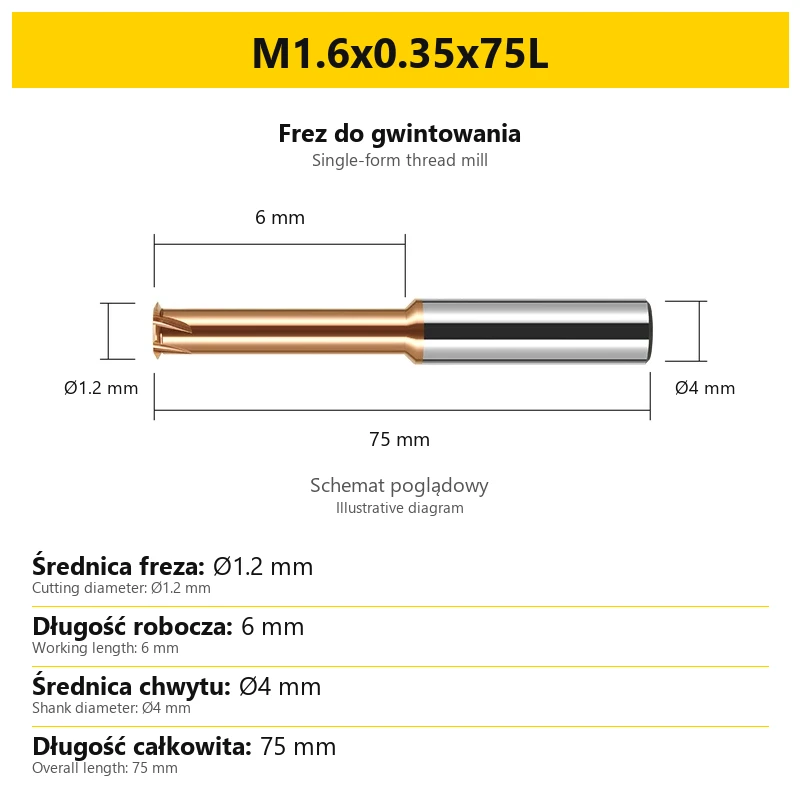

  • Frez do gwintowania 441 — M1.6x0.35x75L — PL/EN

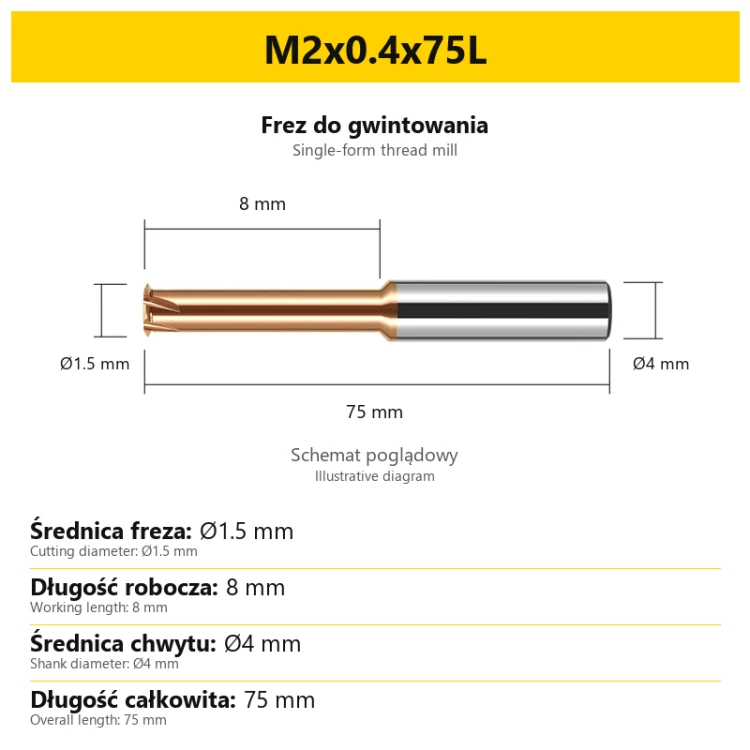

  • Frez do gwintowania 441 — M2x0.4x75L — PL/EN
  • Frez do gwintowania 441 — M2.5x0.45x75L — PL/EN
  • Frez do gwintowania 441 — M3x0.5x75L — PL/EN

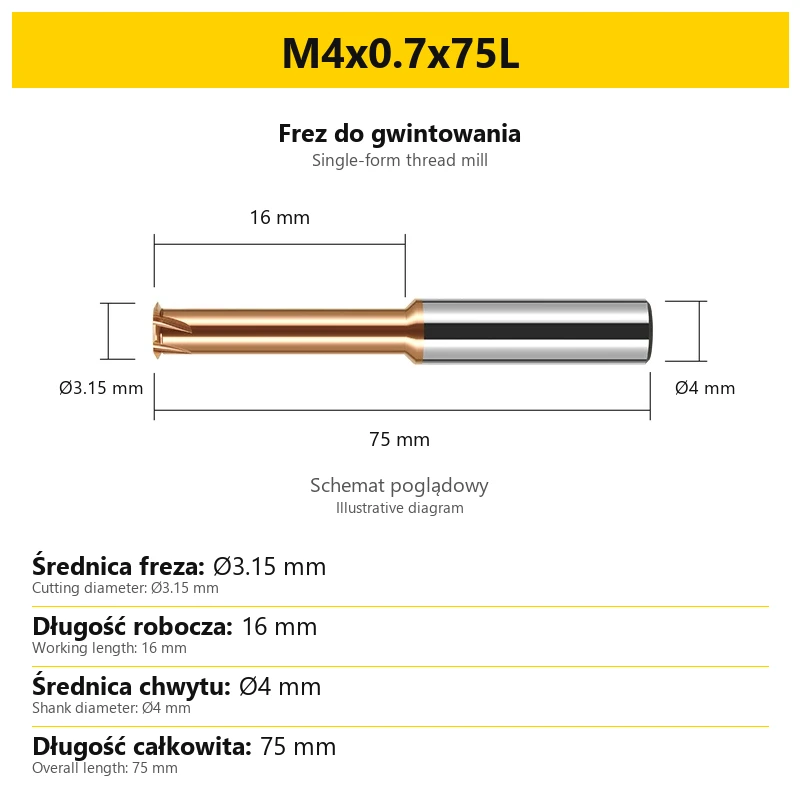

  • Frez do gwintowania 441 — M4x0.7x75L — PL/EN

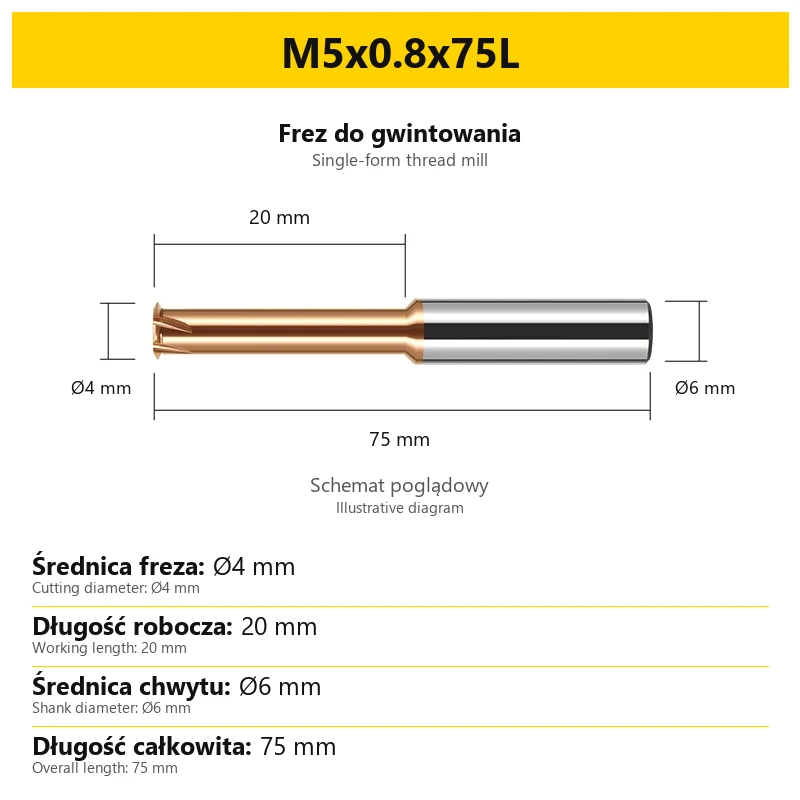

  • Frez do gwintowania 441 — M5x0.8x75L — PL/EN
  • Frez do gwintowania 441 — M6x1x75L — PL/EN
  • Frez do gwintowania 441 — M8x1.25x75L — PL/EN

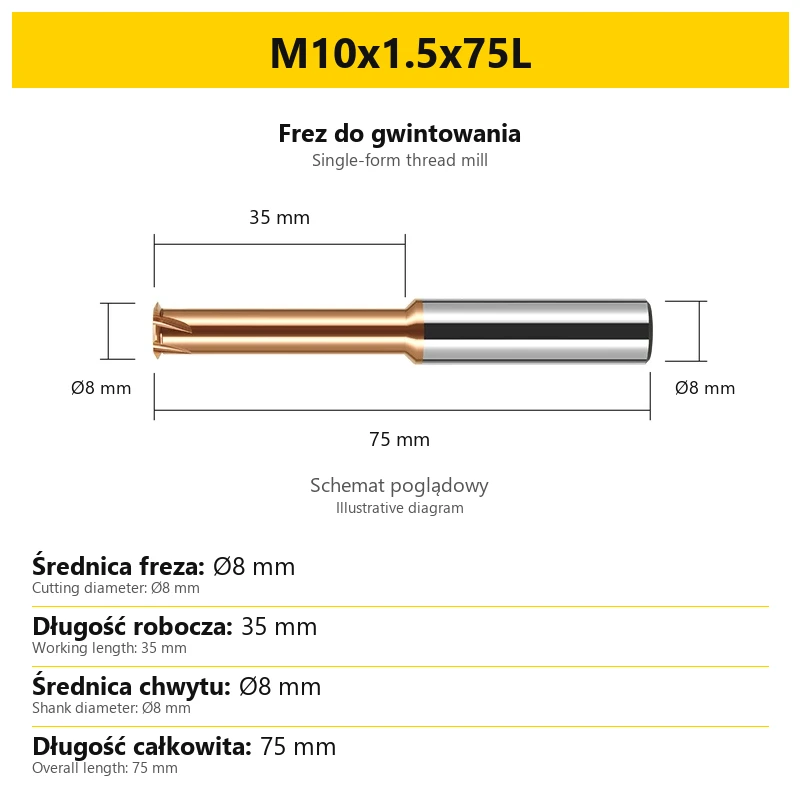

  • Frez do gwintowania 441 — M10x1.5x75L — PL/EN

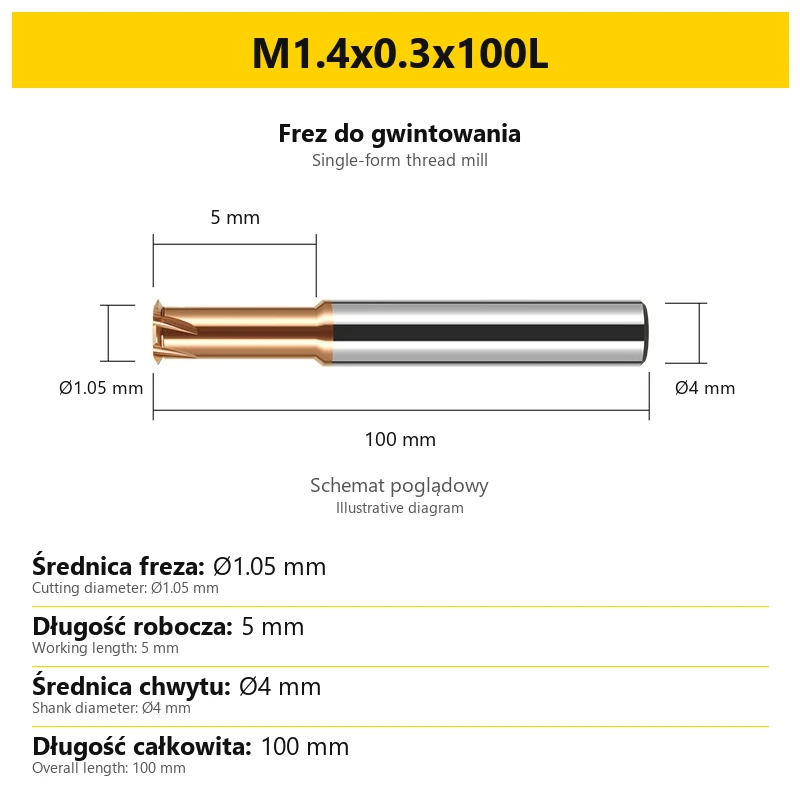

  • Frez do gwintowania 441 — M1.4x0.3x100L — PL/EN

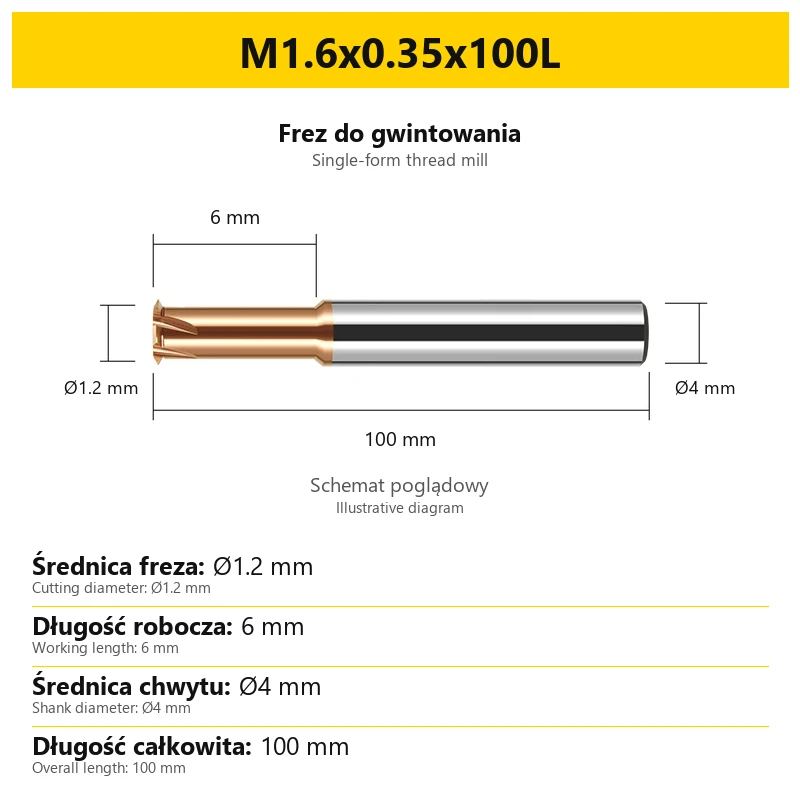

  • Frez do gwintowania 441 — M1.6x0.35x100L — PL/EN
  • Frez do gwintowania 441 — M2x0.4x100L — PL/EN

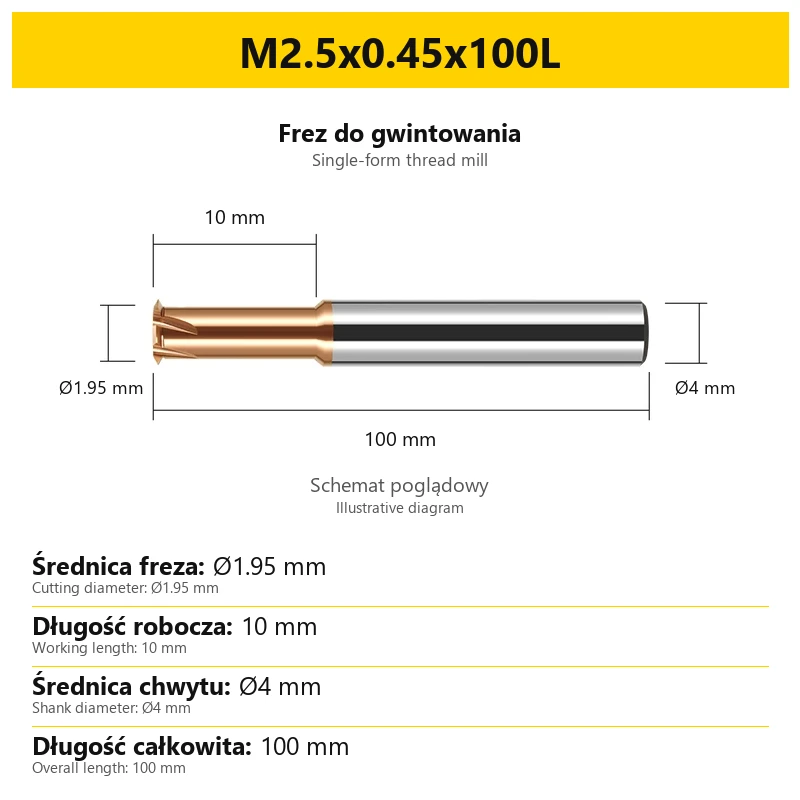

  • Frez do gwintowania 441 — M2.5x0.45x100L — PL/EN
  • Frez do gwintowania 441 — M3x0.5x100L — PL/EN
  • Frez do gwintowania 441 — M4x0.7x100L — PL/EN

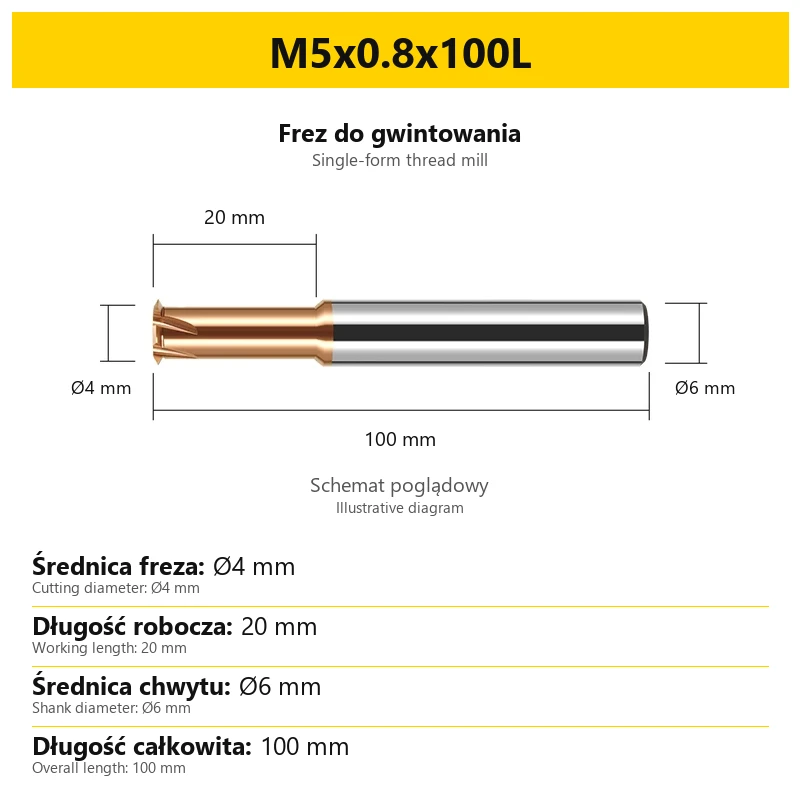

  • Frez do gwintowania 441 — M5x0.8x100L — PL/EN

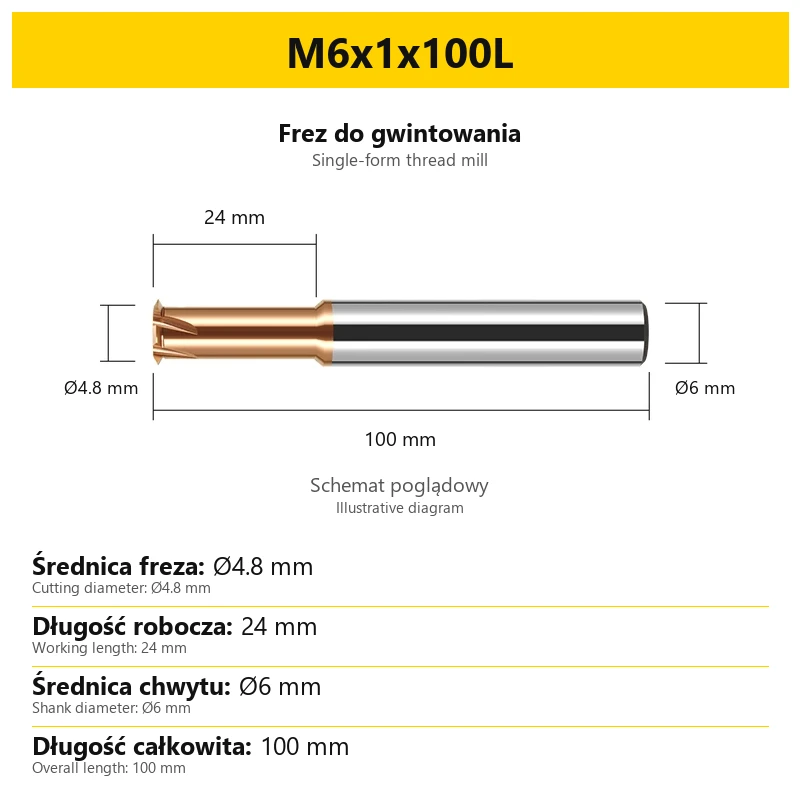

  • Frez do gwintowania 441 — M6x1x100L — PL/EN

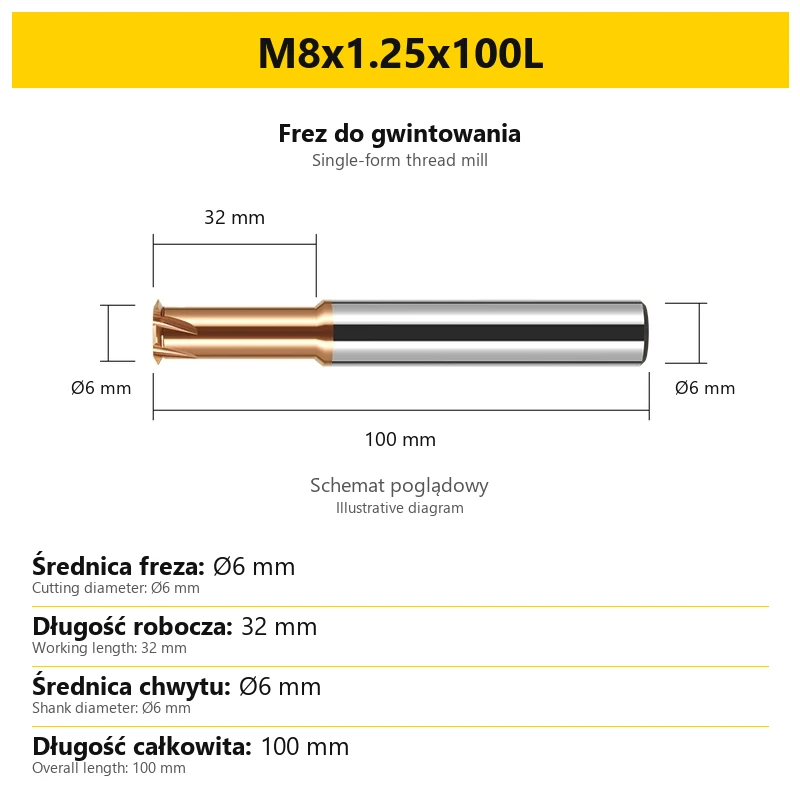

  • Frez do gwintowania 441 — M8x1.25x100L — PL/EN

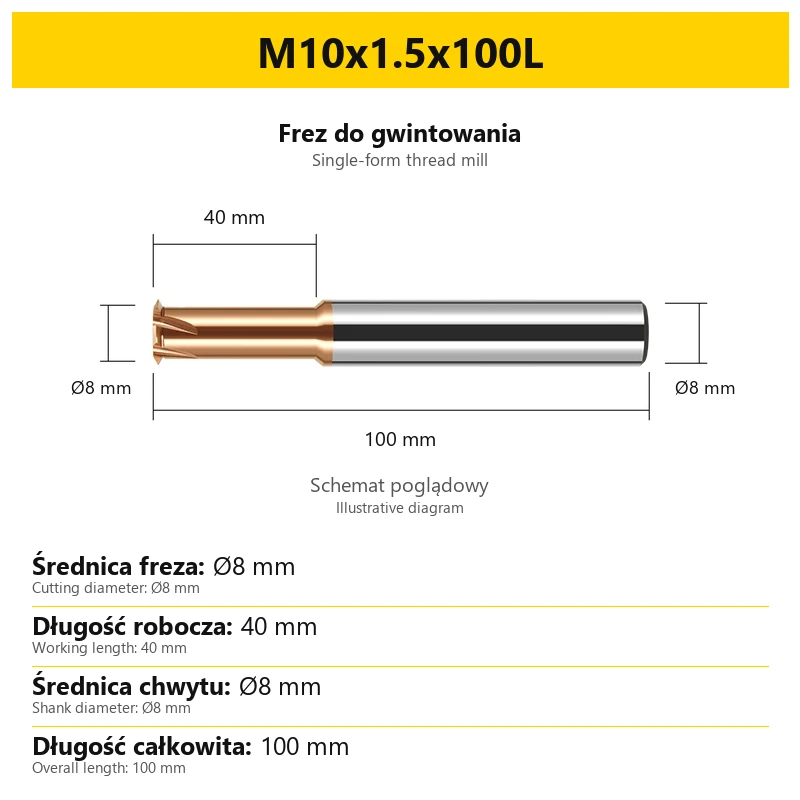

  • Frez do gwintowania 441 — M10x1.5x100L — PL/EN
  • Frez do gwintowania 441 — M12x1.75x100L — PL/EN

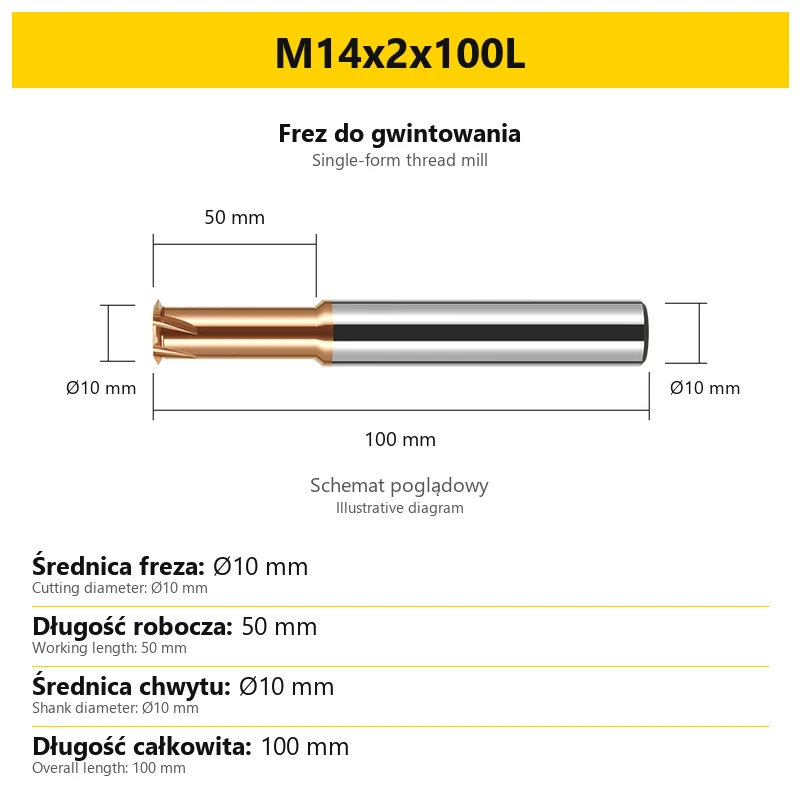

  • Frez do gwintowania 441 — M14x2x100L — PL/EN

Frez do gwintowania M0.8-M20 - jednoostrzowy TiSiN

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 57,81 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz M0.8x0.2x50L - TiSiN M1.0x0.25x50L - TiSiN M1.4x0.3x50L - TiSiN M1.2x0.25x50L - TiSiN M1.6x0.35x50L - TiSiN M1.8x0.35x50L - TiSiN M2.0x0.4x50L - TiSiN M2.5x0.45x50L - TiSiN M3x0.5x50L - TiSiN M4x0.7x50L - TiSiN M5x0.8x50L - TiSiN M6x1.0x50L - TiSiN M8x1.25x50L - TiSiN M10x1.5x60L - TiSiN M12x1.75x75L - TiSiN M12x1.5x75L - TiSiN M14x2.0x75L - TiSiN M16x2.0x80L - TiSiN M18x2.5x90L - TiSiN M20x2.5x90L - TiSiN M3.5x0.6x50L - TiSiN M1.4x0.3x75L -TiSiN M1.6x0.35x75L -TiSiN M2x0.4x75L -TiSiN M2.5x0.45x75L -TiSiN M3x0.5x75L -TiSiN M4x0.7x75L -TiSiN M5x0.8x75L -TiSiN M6x1x75L -TiSiN M8x1.25x75L -TiSiN M10x1.5x75L -TiSiN M1.4x0.3x100L -TiSiN M1.6x0.35x100L -TiSiN M2x0.4x100L -TiSiN M2.5x0.45x100L -TiSiN M3x0.5x100L -TiSiN M4x0.7x100L -TiSiN M5x0.8x100L -TiSiN M6x1x100L -TiSiN M8x1.25x100L -TiSiN M10x1.5x100L -TiSiN M12x1.75x100L -TiSiN M14x2x100L -TiSiN
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Frez do gwintowania VHM TiSiN — pojedynczy profil

Gwinty metryczne M0.8–M20 • chwyt walcowy • obróbka CNC

Monolityczny frez z węglika spiekanego z powłoką TiSiN, przeznaczony do frezowania gwintów metrycznych. Pojedynczy profil skrawający znajduje się przy końcu części roboczej. Narzędzie pracuje po zaprogramowanym torze śrubowym, a rozmiar dobiera się według gwintu, skoku i wymaganej długości narzędzia.

Seria obejmuje wykonania standardowe i wydłużone. Wymiary freza, części roboczej oraz chwytu sprawdź na karcie wybranego wariantu. Oznaczenie M określa rozmiar gwintu; nie jest średnicą chwytu narzędzia.

Zastosowanie i materiały obrabiane

Wersja TiSiN jest przeznaczona do gwintowania elementów stalowych i żeliwnych. Zakres zastosowań obejmuje również stal nierdzewną oraz stopy tytanu. Parametry dobierz do konkretnego gatunku i stanu materiału.

MateriałZakres zastosowania
Stal węglowa i stopowaGwintowanie stali węglowych oraz stopowych, w tym stali 45# i stali chromowo-molibdenowych oznaczonych 40/42.
Stal narzędziowa i matrycowaWykonywanie gwintów w elementach narzędzi, form i matryc.
Stal nierdzewna i stopy tytanuObróbka gwintów z parametrami dopasowanymi do gatunku materiału.
Żeliwo i żeliwo sferoidalneFrezowanie gwintów w elementach żeliwnych.

Narzędzie może wykonywać gwinty wewnętrzne i zewnętrzne oraz gwinty prawe i lewe. Kierunek i przebieg obróbki określa program CNC. Możliwa jest praca przy otworach nieprzelotowych, jeśli geometria narzędzia i przygotowanie otworu zapewniają miejsce na wymagany ruch.

Budowa i specyfikacja

ParametrWykonanie
Rodzaj narzędziaFrez do gwintowania z pojedynczym profilem skrawającym wzdłuż osi
Materiał narzędziaVHM — monolityczny węglik spiekany
PowłokaTiSiN
Rodzaj gwintuMetryczny, oznaczenie M
Zakres oznaczeń gwintuM0.8–M20, zależnie od wybranego wariantu
ChwytWalcowy; jego średnicę podaje karta wariantu
Długość całkowita50–100 mm, zależnie od wybranego wariantu
Średnica freza i długość roboczaWartości przypisane do konkretnego rozmiaru na jego karcie

Część robocza i chwyt tworzą jedno narzędzie z węglika spiekanego. Powłoka dotyczy wersji produktu wybranej w tej ofercie. Rozmiary o podobnym oznaczeniu gwintu mogą różnić się długością roboczą lub średnicą chwytu — sprawdź oba te wymiary przed doborem oprawki i programu.

Pojedynczy profil — sposób wykonywania gwintu

Pojedynczy profil oznacza jeden poziom zarysu gwintującego przy końcu narzędzia. Nie oznacza jednej krawędzi obwodowej ani jednego rowka wiórowego. To rozróżnienie jest istotne przy opisie frezów określanych jako „jednoostrzowe”.

Gwint powstaje podczas ruchu narzędzia po torze śrubowym. W obróbce jednochodowego gwintu metrycznego przesunięcie osiowe przypadające na obieg odpowiada skokowi gwintu. Obrabiarka i program muszą obsługiwać interpolację śrubową.

Konstrukcja z pojedynczym profilem pozwala dobierać skok w programie w granicach dopuszczalnych dla geometrii narzędzia. Przy wyborze korzystaj z oznaczenia wariantu. Zmiana ustawień programu nie zmienia fizycznej średnicy freza, długości roboczej ani profilu skrawającego.

Jak czytać rozmiar i wymiary frezu

Przykład oznaczenia: M3x0.5x50L. Kod podaje rozmiar gwintu, skok oraz długość całkowitą frezu. Wszystkie wymiary liniowe są wyrażone w milimetrach; kropka w kodzie oznacza separator dziesiętny.

Fragment koduZnaczenie w przykładzie
M3Gwint metryczny o średnicy nominalnej 3 mm
0.5Skok gwintu 0.5 mm
50LDługość całkowita narzędzia 50 mm

W tym przykładzie średnica freza wynosi Ø2.4 mm, długość robocza 9 mm, a średnica chwytu Ø4 mm. Średnica freza jest więc inna niż średnica nominalna gwintu i inna niż średnica mocowania w oprawce.

Wymiar na karcieDo czego służy
Średnica frezaOkreśla średnicę części skrawającej potrzebną do doboru narzędzia i przygotowania toru obróbki.
Długość roboczaOkreśla wymiar części roboczej. Uwzględnij go przy sprawdzaniu dostępu do obszaru gwintowania.
Średnica chwytuSłuży do doboru mocowania; musi odpowiadać stosowanej oprawce.
Długość całkowita LObejmuje całe narzędzie razem z chwytem. Nie jest dopuszczalną głębokością gwintu.

Dobór wariantu do detalu

  • Sprawdź gwint na rysunku części. Odczytaj jego średnicę nominalną i skok, a następnie wybierz odpowiadające im oznaczenie wariantu.
  • Sprawdź dostęp do gwintu. Uwzględnij średnicę freza, długość roboczą, głębokość otworu i miejsce na przejście oprawki.
  • Dobierz średnicę mocowania. Kieruj się średnicą chwytu podaną na karcie, a nie liczbą po literze M.
  • Dobierz długość całkowitą do wysięgu. Wariant wydłużony wybierz wtedy, gdy wymaga tego dostęp. Zachowaj możliwie krótkie wysunięcie z oprawki.

Wersja 75L lub 100L podaje długość całkowitą, a nie długość części gwintującej. Dłuższy frez może mieć inną długość roboczą niż wykonanie standardowe tego samego oznaczenia M i skoku. Porównaj całą kartę wariantu, zamiast kierować się wyłącznie końcową liczbą w kodzie.

Mocowanie i kontrola przed pracą

  • Sprawdź bicie narzędzia. Gdy przekracza 0.01 mm, skoryguj mocowanie przed rozpoczęciem skrawania.
  • Ogranicz wysunięcie. Pozostaw poza oprawką długość potrzebną do wykonania operacji, z uwzględnieniem dostępu i wolnej przestrzeni.
  • Przy większym wysięgu ogranicz obciążenie. Zmniejsz odpowiednio prędkość obrotową, posuw lub głębokość skrawania.
  • Sprawdź tor narzędzia i oprawki. Zweryfikuj wejście, obróbkę i wyjście z obszaru gwintu przed rozpoczęciem pracy.

Narzędzie jest przeznaczone do frezowania gwintów na obrabiarkach CNC. Pracuje z ruchem obiegowym i osiowym określonym w programie. Dobór oprawki, wysięgu i programu powinien uwzględniać wszystkie cztery wymiary pokazane na karcie.

Warunki skrawania i reakcja na drgania

Obroty, posuw i głębokość skrawania dobierz do materiału detalu, średnicy freza, długości roboczej i wysunięcia z oprawki. Nie przenoś ustawień bezpośrednio między wariantem krótkim a wydłużonym tylko dlatego, że mają takie samo oznaczenie gwintu.

Jeżeli występują nietypowe drgania lub hałas, zmniejsz posuw skrawania do uzyskania stabilniejszych warunków. Sprawdź bicie oraz wysunięcie narzędzia. Przy nadmiernym wysięgu skoryguj warunki skrawania zgodnie z zasadami opisanymi wyżej.

Podczas obróbki stali stosuj chłodzenie olejem lub cieczą chłodzącą. Sposób podawania chłodziwa i warunki obróbki dopasuj do stanowiska, materiału oraz wykonywanego gwintu.

Najczęstsze pytania

Czy M3 oznacza chwyt o średnicy 3 mm?
Nie. M3 oznacza gwint metryczny o średnicy nominalnej 3 mm. Średnicę chwytu oraz średnicę freza podaje osobno karta wariantu.

Czy frez nadaje się do gwintów wewnętrznych i zewnętrznych?
Tak, z odpowiednim programem i sprawdzeniem dostępu narzędzia do obrabianego miejsca. Możliwe są również gwinty prawe i lewe.

Czy 100L oznacza możliwość wykonania gwintu o głębokości 100 mm?
Nie. To długość całkowita narzędzia. Możliwy zasięg pracy trzeba ocenić według długości roboczej, wysunięcia, geometrii otworu i przestrzeni dla oprawki.

Czy pojedynczy profil oznacza jeden rowek wiórowy?
Nie. Określa układ profilu gwintującego wzdłuż osi narzędzia, a nie liczbę krawędzi lub rowków na obwodzie.
