Co to jest pasowanie H7?

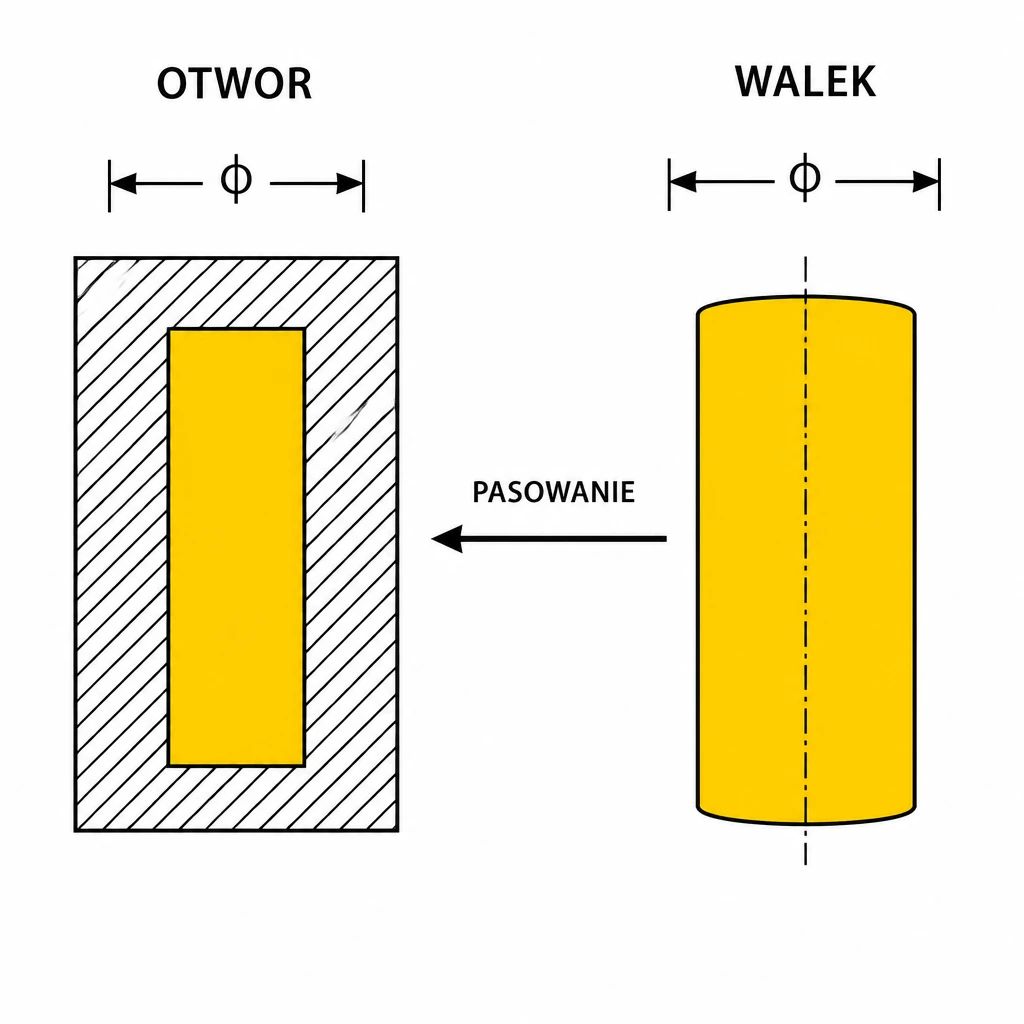

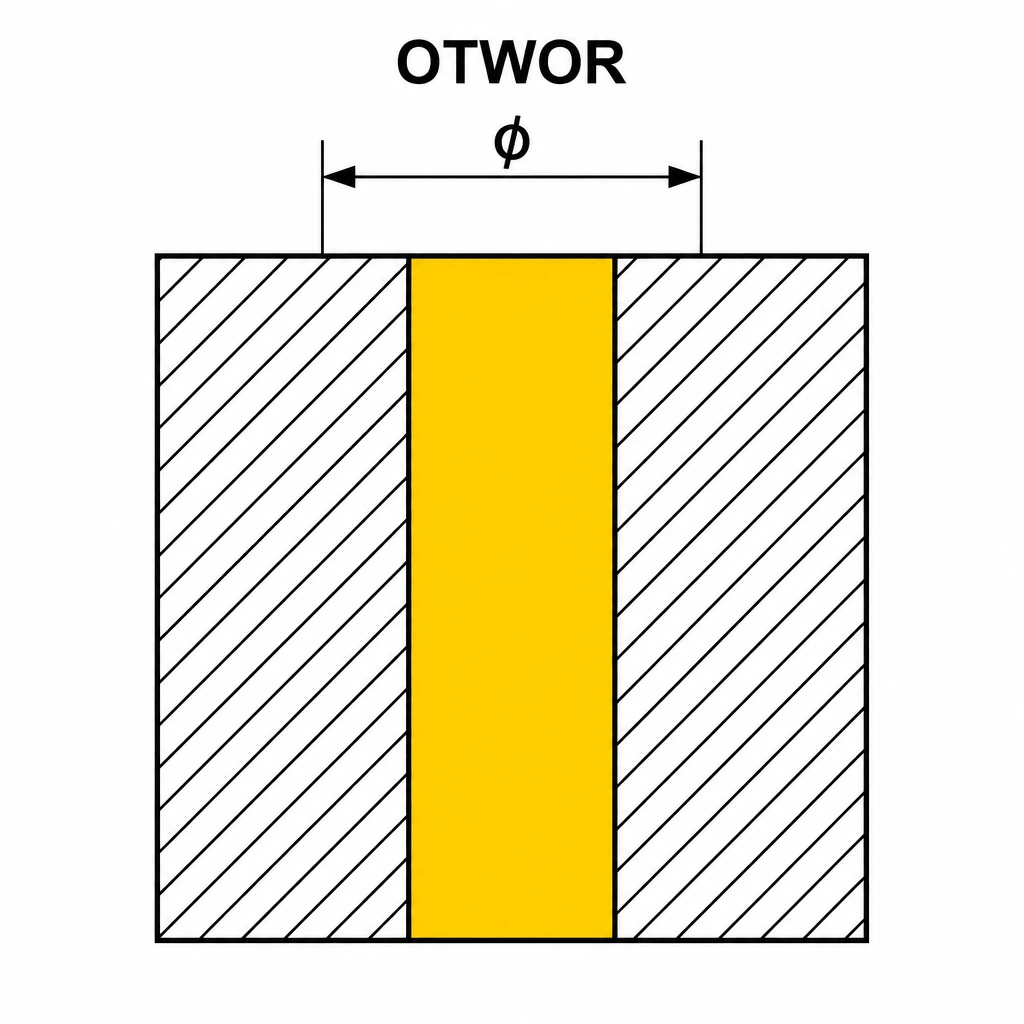

Pasowanie H7 to oznaczenie tolerancji otworu według normy ISO 286. Litera H oznacza, że dolna odchyłka otworu wynosi zero (wymiar otworu nigdy nie jest mniejszy od nominalnego), a cyfra 7 to klasa tolerancji IT7 określająca szerokość pola tolerancji. H7 jest najczęściej stosowaną tolerancją otworów pod wałki, tuleje, łożyska i kołki w budowie maszyn.

Jak obliczyć tolerancję otworu H7?

Dolna granica otworu H7 równa się wymiarowi nominalnemu, a górna granica to wymiar nominalny plus wartość IT7 odczytana dla danego zakresu średnic. Przykład: otwór Ø10 H7 ma pole tolerancji 0 / +0,015 mm, czyli dopuszczalny wymiar od 10,000 do 10,015 mm. Kalkulator powyżej poda gotowe odchyłki dla dowolnej średnicy i klasy od IT1 do IT18, także dla wałków.

Jak wykonać otwór w tolerancji H7?

W praktyce warsztatowej otwór H7 wykonuje się w dwóch krokach: wiercenie z naddatkiem, a następnie rozwiercanie rozwiertakiem H7, który nadaje otworowi ostateczny wymiar i gładkość. Poprawność wykonania kontroluje się sprawdzianem tłoczkowym przechodnim i nieprzechodnim albo wałeczkami pomiarowymi. Narzędzia do tego znajdziesz w sekcji poniżej.

Najczęściej zadawane pytania o H7

Czym różni się H7 od h7?

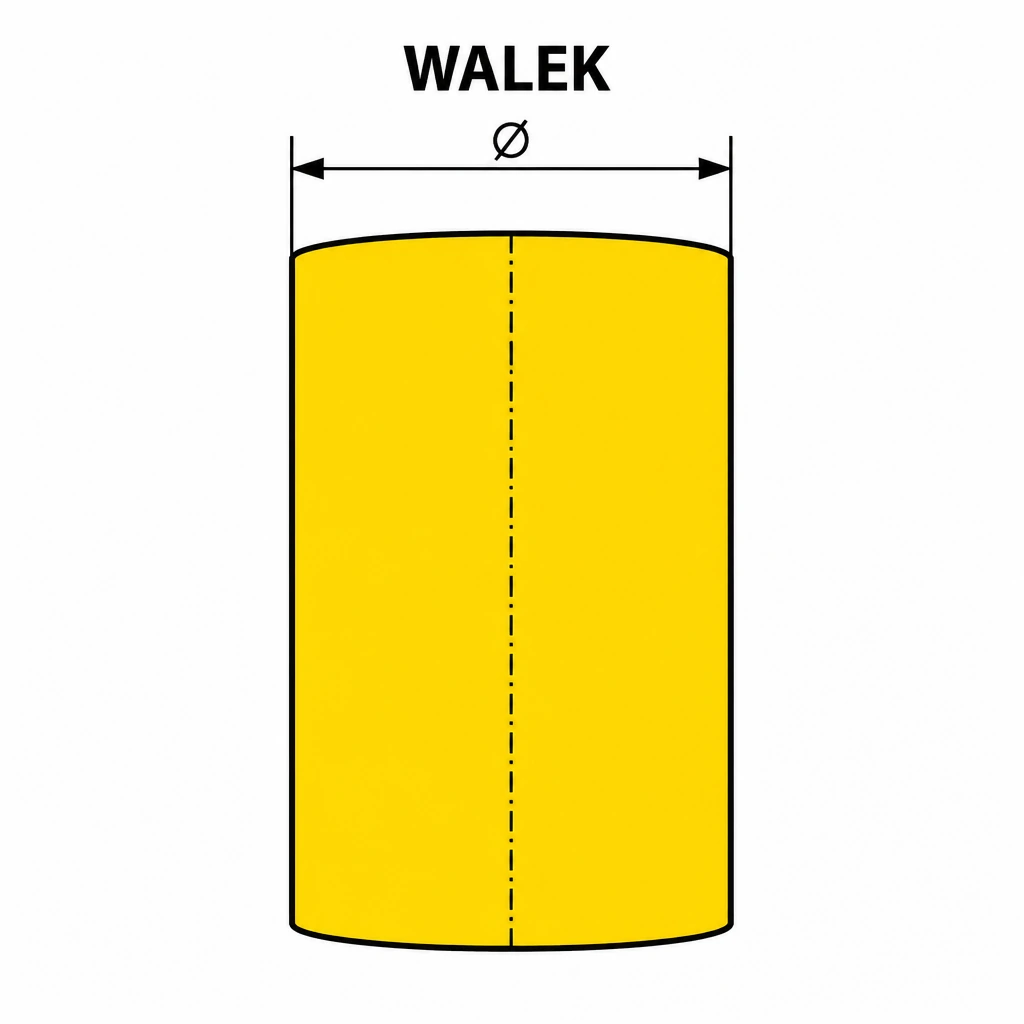

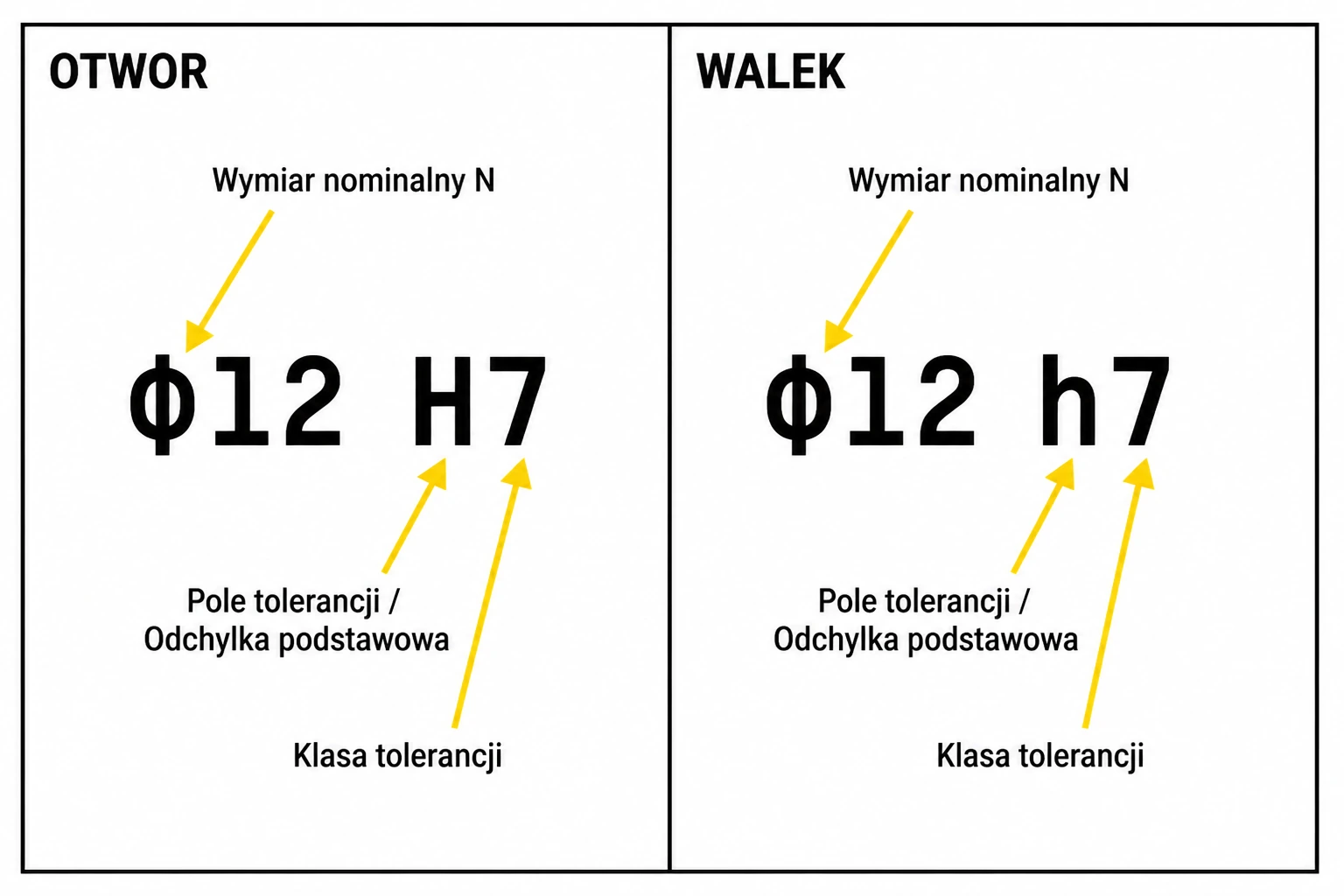

Wielka litera oznacza tolerancję otworu, mała litera tolerancję wałka. H7 to otwór z dolną odchyłką 0, natomiast h7 to wałek z górną odchyłką 0. W oznaczeniu pasowania otwór zapisuje się jako pierwszy, np. H7/g6.

Co oznacza cyfra 7 w oznaczeniu H7?

Cyfra określa klasę tolerancji IT (tu IT7), czyli szerokość pola tolerancji. Im mniejsza cyfra, tym dokładniejsze wykonanie. Wartość IT7 rośnie ze średnicą: dla zakresu 6-10 mm wynosi 0,015 mm, dla 30-50 mm już 0,025 mm.

Jakie pasowanie wybrać do otworu H7?

Dla połączeń ruchowych (obracający się wałek) typowo H7/g6 lub H7/f7 - pasowanie luźne. Dla połączeń spoczynkowych rozłącznych H7/k6 lub H7/j6 - pasowanie mieszane. Dla połączeń wciskanych na stałe H7/p6 lub H7/s6 - pasowanie ciasne.

Ile wynosi tolerancja H7 dla otworu 10 mm?

Dla średnicy nominalnej 10 mm otwór H7 ma tolerancję od 0 do +0,015 mm, czyli wymiar może wynosić od 10,000 do 10,015 mm. Dokładne wartości dla innych średnic policzysz w kalkulatorze powyżej.
