Płytki skrawające

Płytka skrawająca to wymienne ostrze mocowane w nożu, głowicy lub wiertle składanym. Zamiast ostrzyć całe narzędzie, wymieniasz samą płytkę – to obniża koszt obróbki i skraca przestoje. Kortools oferuje płytki do toczenia, frezowania i wiercenia, w gatunkach i geometriach dobranych do stali, nierdzewki, żeliwa i aluminium.

Rodzaje płytek w ofercie

Asortyment dzieli się według operacji obróbki:

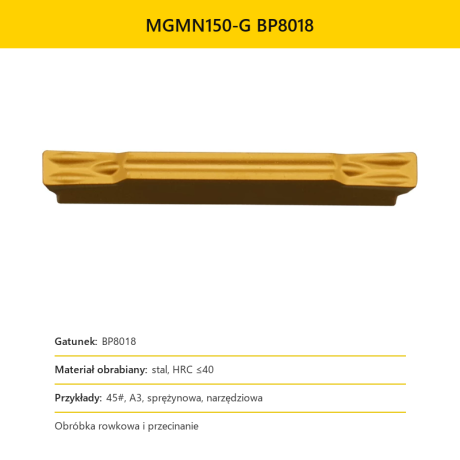

Płytki tokarskie – do toczenia zewnętrznego, wytaczania, rowkowania i przecinania na tokarkach CNC. Oznaczenia ISO obejmują m.in. CNMG, WNMG, TNMG, DCMT i VBMT, a do zadań specjalnych dostępne są płytki do gwintów, MGMN do rowkowania oraz gatunki CBN i PCD.

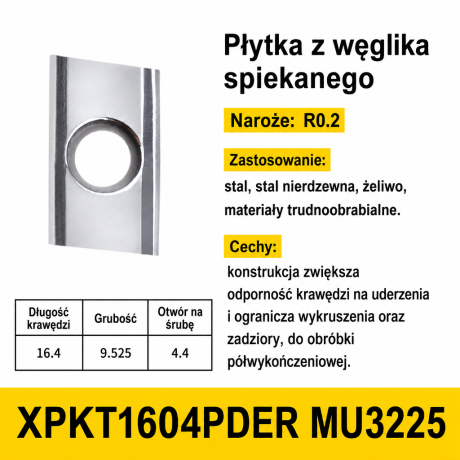

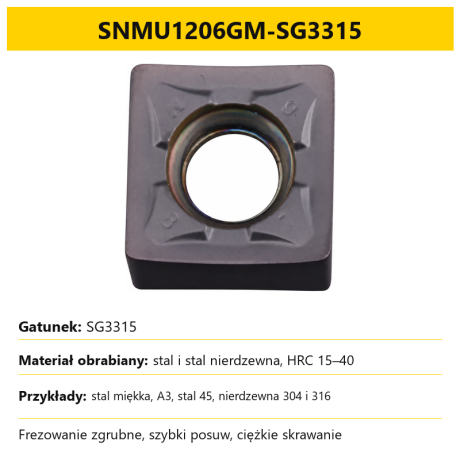

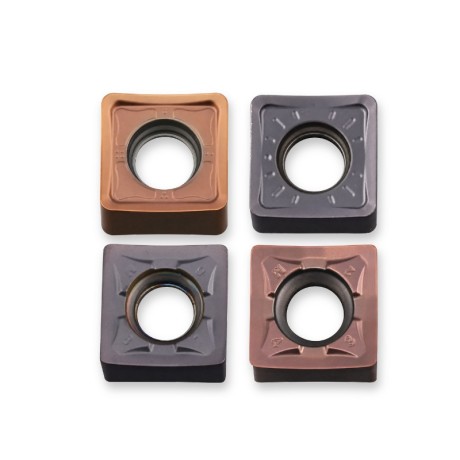

Płytki frezerskie – do głowic i frezów składanych. Popularne geometrie APMT, APKT, R390, LNMU, WNMU i SEKT obsługują frezowanie boczne pod 90°, planowanie powierzchni oraz obróbkę high feed z wysokim posuwem.

Płytki wiertarskie – do wierteł składanych i modułowych (SPMT, WCMX, groty GDMA). Wymiana samej płytki zamiast całego wiertła wyraźnie obniża koszt seryjnego wiercenia.

Jak czytać oznaczenia ISO płytek

Kod płytki opisuje jej cechy w stałej kolejności. Pierwsza litera to kształt (C = romb 80°, W = trygon, T = trójkąt, S = kwadrat, V = romb 35°). Kolejne znaki to kąt przyłożenia, tolerancja, typ mocowania, wielkość, grubość i promień naroża, a końcówka opisuje łamacz wióra i gatunek. Kształt wpływa na wytrzymałość i liczbę naroży: kwadrat (S) i romb 80° (C) są mocne i mają wiele krawędzi, trójkąt (T) daje więcej naroży, a romb 35° (V) sięga w ciasne zarysy kosztem wytrzymałości. Najważniejsze przy zakupie: typ i wielkość muszą pasować do gniazda Twojego noża lub głowicy.

Jak dobrać płytkę skrawającą

• Operacja – toczenie, frezowanie czy wiercenie decyduje o rodzinie płytek.
• Gniazdo narzędzia – płytka musi pasować do konkretnego noża lub głowicy (oznaczenie wg producenta).
• Materiał – inne gatunki i powłoki do stali, nierdzewki, żeliwa, aluminium (PCD) i materiałów hartowanych (CBN).
• Promień naroża – większy do zgrubnej (wytrzymałość), mniejszy do wykańczającej i cienkich detali.
• Łamacz wióra – dobierany do głębokości skrawania i posuwu.
• Liczba krawędzi – płytki dwustronne dają więcej ostrzy na sztuce, obniżając koszt na krawędź.

Gatunki i powłoki

Gatunek węglika i powłoka decydują o trwałości i zakresie zastosowań. Powłoki PVD i CVD (TiAlN, AlTiN) zwiększają odporność na temperaturę i zużycie w stali oraz nierdzewce. Do aluminium i metali kolorowych stosuje się płytki polerowane lub PCD (diament), a do materiałów hartowanych powyżej 55 HRC – CBN (regularny azotek boru). Dobór gatunku do materiału decyduje o trwałości – ta sama geometria w niewłaściwym gatunku zużyje się znacznie szybciej.

Najczęstsze błędy w doborze płytek

• Niedopasowanie do gniazda – płytka o złym typie nie siądzie pewnie w nożu lub głowicy.
• Gatunek do złego materiału – płytka do stali w aluminium zalepia się narostem.
• Promień zgrubny do wykończenia – psuje gładkość i dokładność wymiaru.
• Za duży wysięg przy wytaczaniu – powoduje drgania; użyj sztywniejszego noża lub mniejszej głębokości skrawania.

Najczęściej zadawane pytania

Jak czytać oznaczenie płytki ISO?

Pierwsza litera to kształt (C, W, T, S, V), kolejne znaki – kąt, tolerancja, wielkość, grubość i promień naroża. Typ i rozmiar muszą pasować do gniazda narzędzia.

Która płytka tokarska jest najbardziej uniwersalna?

CNMG i WNMG – sprawdzają się w toczeniu zgrubnym i wykańczającym większości stali.

Czym różni się płytka dodatnia od ujemnej?

Dodatnia tnie lżej (precyzja, cienkie detale); ujemna jest wytrzymalsza i dwustronna – tańsza w eksploatacji.

Kiedy płytka CBN, a kiedy PCD?

CBN do materiałów hartowanych powyżej 55 HRC, PCD do aluminium, mosiądzu i tworzyw.

Czy płytka pasuje do każdego noża?

Nie – musi odpowiadać gniazdu konkretnego noża lub głowicy wg oznaczenia producenta.
