Głowica EXN02R High Feed | Małe średnice | FI8-FI17 - chwyt walcowy - płytki LNMU0202

Głowica frezarska EXN02R High Feed FI8-FI17 - chwyt walcowy na płytki LNMU0202

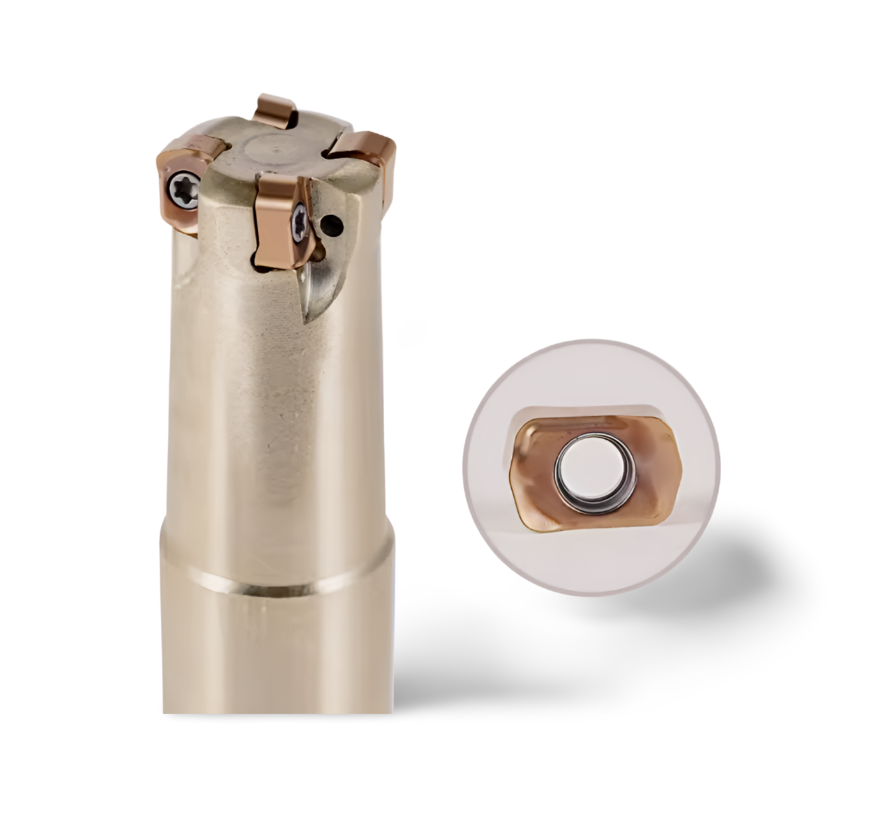

Głowica frezarska EXN02R High Feed to wysokowydajne narzędzie zaprojektowane specjalnie do operacji frezowania głębokich - ciasnych kieszeni. Głowica ta oferuje doskonałą precyzję oraz wydajność w różnorodnych zastosowaniach.

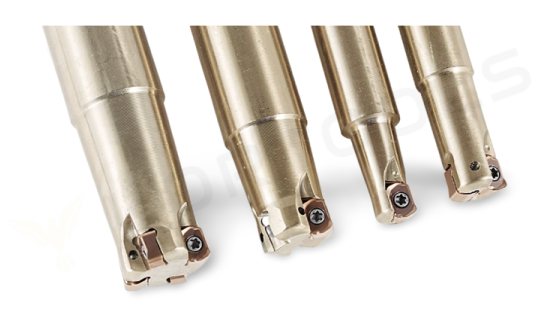

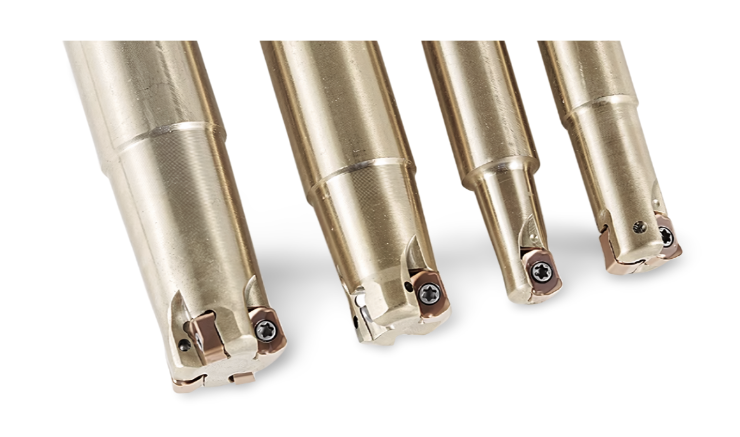

Głowica frezarska EXN02R High Feed (małe średnice) to niezastąpione narzędzie w przypadku frezowania ciasnych kieszeni. Dzięki mniejszym średnicom jest idealnym rozwiązaniem do operacji frezowania z dużą prędkością podawania w miejscach, gdzie przestrzeń robocza jest ograniczona.

[Kliknij na odpowiedni wariant na górze strony --> pojawią się wszystkie wymiary jakie Cię interesują!]

Właściwości:

• Typ: Głowica High FEED EXN02R.
• Kompatybilność ostrza: Płytki LNMU0202.
• Materiał: 42CrMo.
• Rozmiar: od ø8 do ø17.
• Liczba ostrzy: 1-4
• Klucz: T-6
• Śruby: M1.8x4

Opakowanie zawiera:

• 1 głowica high feed, śruby oraz klucz.

Dlaczego warto wybrać naszą głowice?

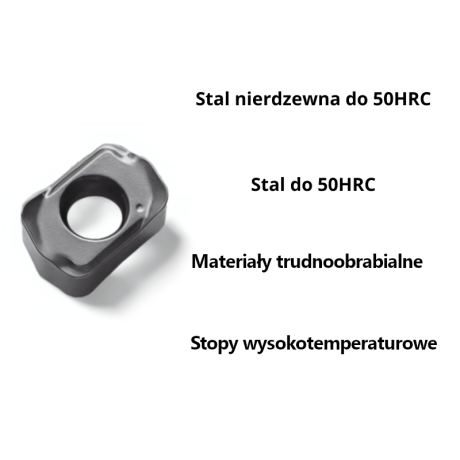

• Głębokie kieszenie: Głowica EXN02R pozwala na obróbkę bardzo głębokich kieszeni na płytkach LNMU 0202 - płytki znajdziesz na dole tej strony.
• Wysoka wydajność: Dzięki swojemu specjalnemu kształtowi i geometrii, głowica High Feed umożliwia szybką obróbkę przy dużych posuwach.

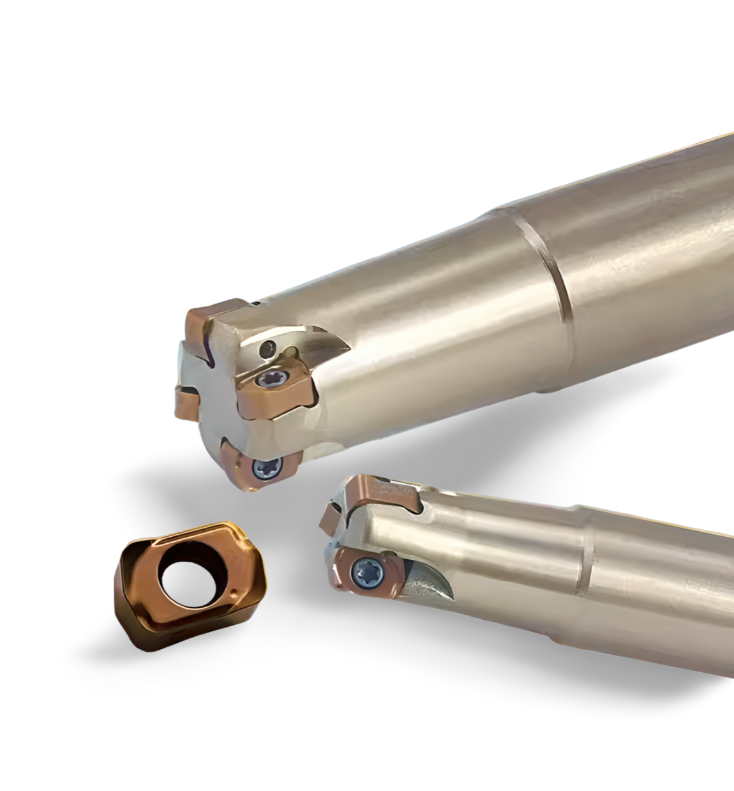

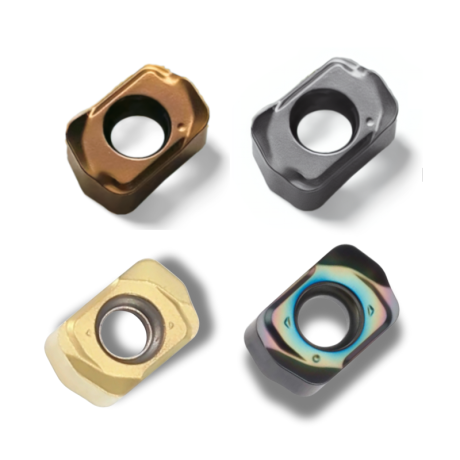

• Płytka LNMU0202 ma 4 krawędzie skrawające - możesz obrócić każdą płytkę aż 3 razy.
• Wszechstronny: Głowica EXN02R jest uniwersalna i może być stosowana w różnych zastosowaniach obróbczych.
• Możliwość obróbki na sucho, bez użycia cieczy chłodzącej. Zalecamy użycie sprężonego powietrze w celu usunięcia wiórów z przestrzeni roboczej narzędzia.

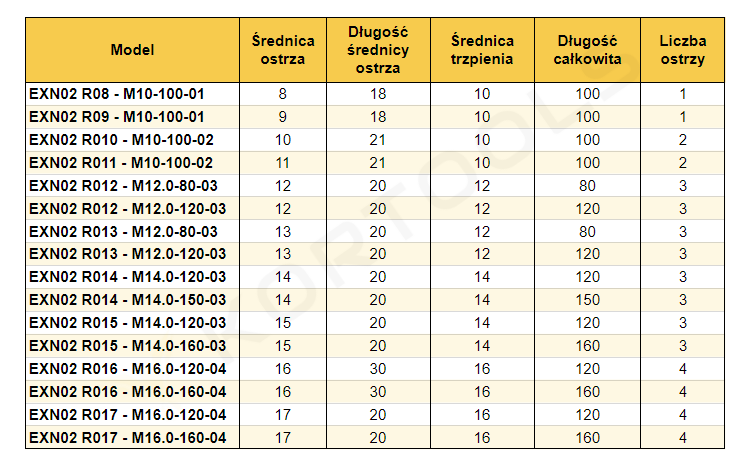

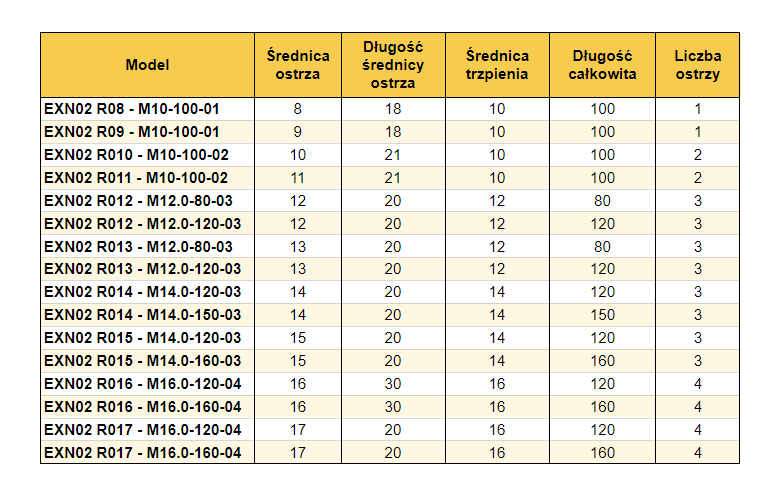

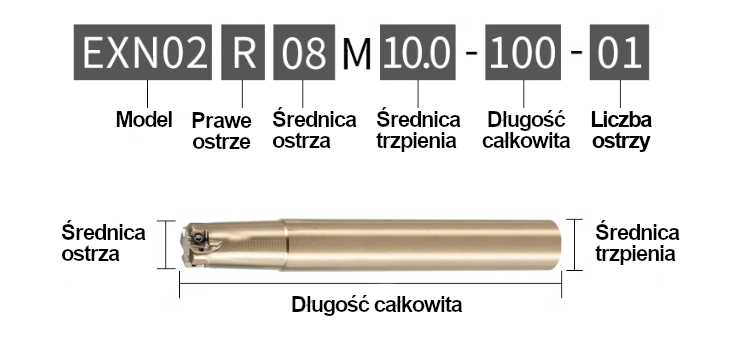

Przykład: EXN02 R08 - M10-100-01

• Średnica skrawająca = 8 mm
• Średnica chwytowa = 10 mm
• Długość całkowita (L) = 100 mm
• Liczba ostrzy (T) : 1
• Śruba: M2,5x6 T8
• Płytka: LNMU 0202


  GEOMETRIA NARZĘDZIA W PROGRAMOWANIU

  Podczas programowania CAM narzędzie należy traktować jako frez promieniowy. Zazwyczaj promień narożnika powinien być ustawiony na R = 1 mm. Jeśli zostanie zastosowany większy promień, dojdzie do nadmiernego skrawania. Poniższa tabela pokazuje ilość materiału pozostawionego bez skrawania i nadmiernego skrawania.  Ap max= 0,5mm

 Ap max= 0,5mm
