Tulejki ER - rozmiary, dokładność bicia, jak dobrać

Tulejka zaciskowa ER to najpopularniejszy system mocowania narzędzi w obróbce CNC. Stosuje się ją w setkach tysięcy maszyn na świecie. W tym artykule pokazujemy rozmiary tulejek od ER8 do ER50, klasy dokładności bicia, zasady doboru tulejki do średnicy narzędzia oraz różnice między typami nakrętek. Wiedza zebrana praktycznie, bez teorii akademickiej - to, co realnie wpływa na jakość obróbki.

Czym jest system ER

System ER jest opisany w normach DIN 6499 i ISO 15488. Tulejka ma kształt stożka o kącie 8°, jest podzielona na trzy grupy rozcięć (po cztery lub sześć w grupie, naprzemiennie z dwóch stron). Dociskana nakrętką do otworu stożkowego w oprawce, zaciska narzędzie na całej długości obwodu. Konstrukcja zapewnia:

• centrowanie narzędzia z dokładnością zależną od klasy tulejki,
• możliwość zaciskania narzędzi w zakresie ±0,5 mm od średnicy nominalnej,
• standardowe rozmiary kompatybilne między producentami,
• łatwą wymianę narzędzia w ciągu kilku sekund.

System dominuje w frezarkach CNC, robotach, sub-spindlach, w aplikacjach precyzyjnych i warsztatowych. Konkurencja (Weldon, OZ, shrink-fit) ma zastosowania specjalistyczne, ER pozostaje uniwersalnym standardem.

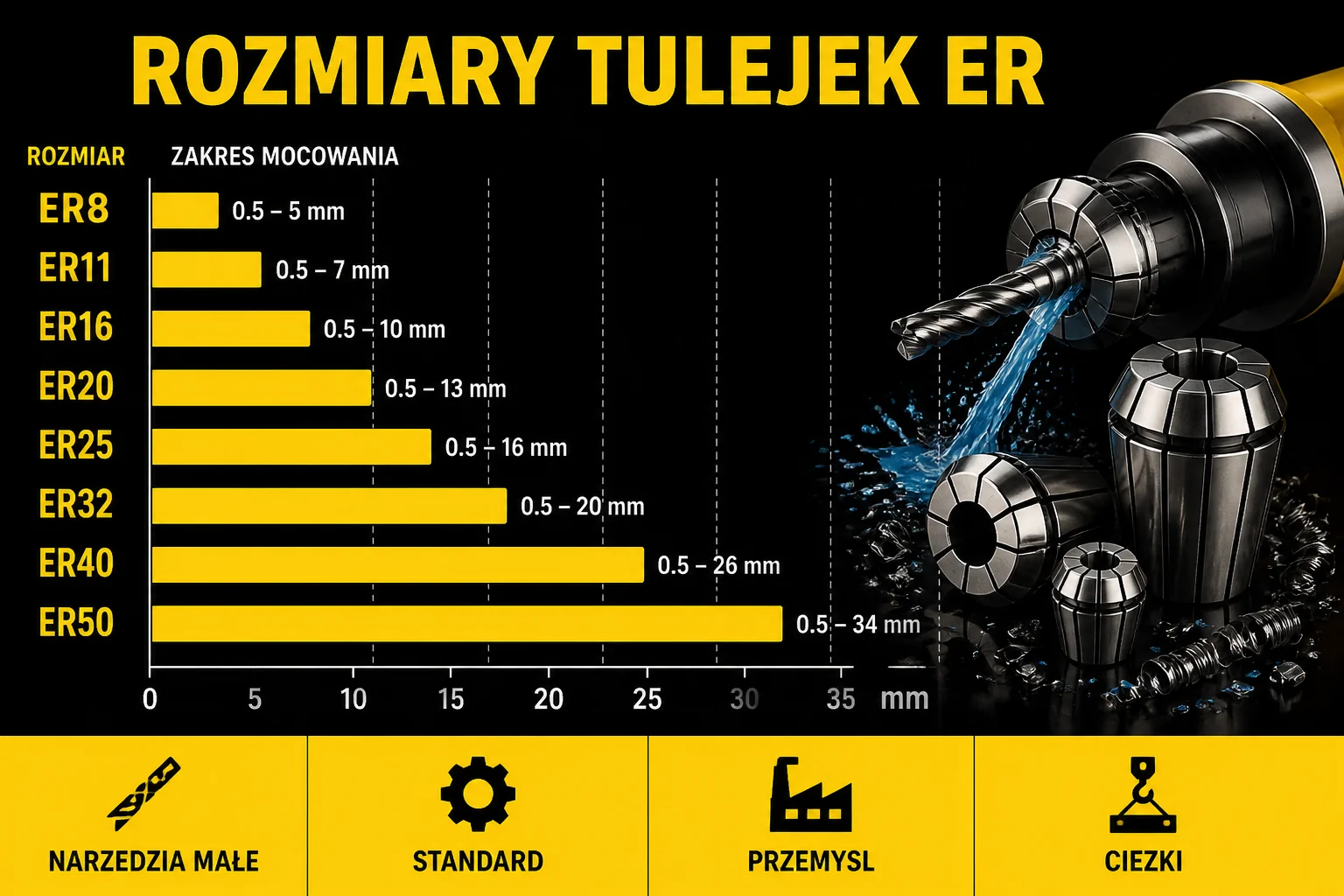

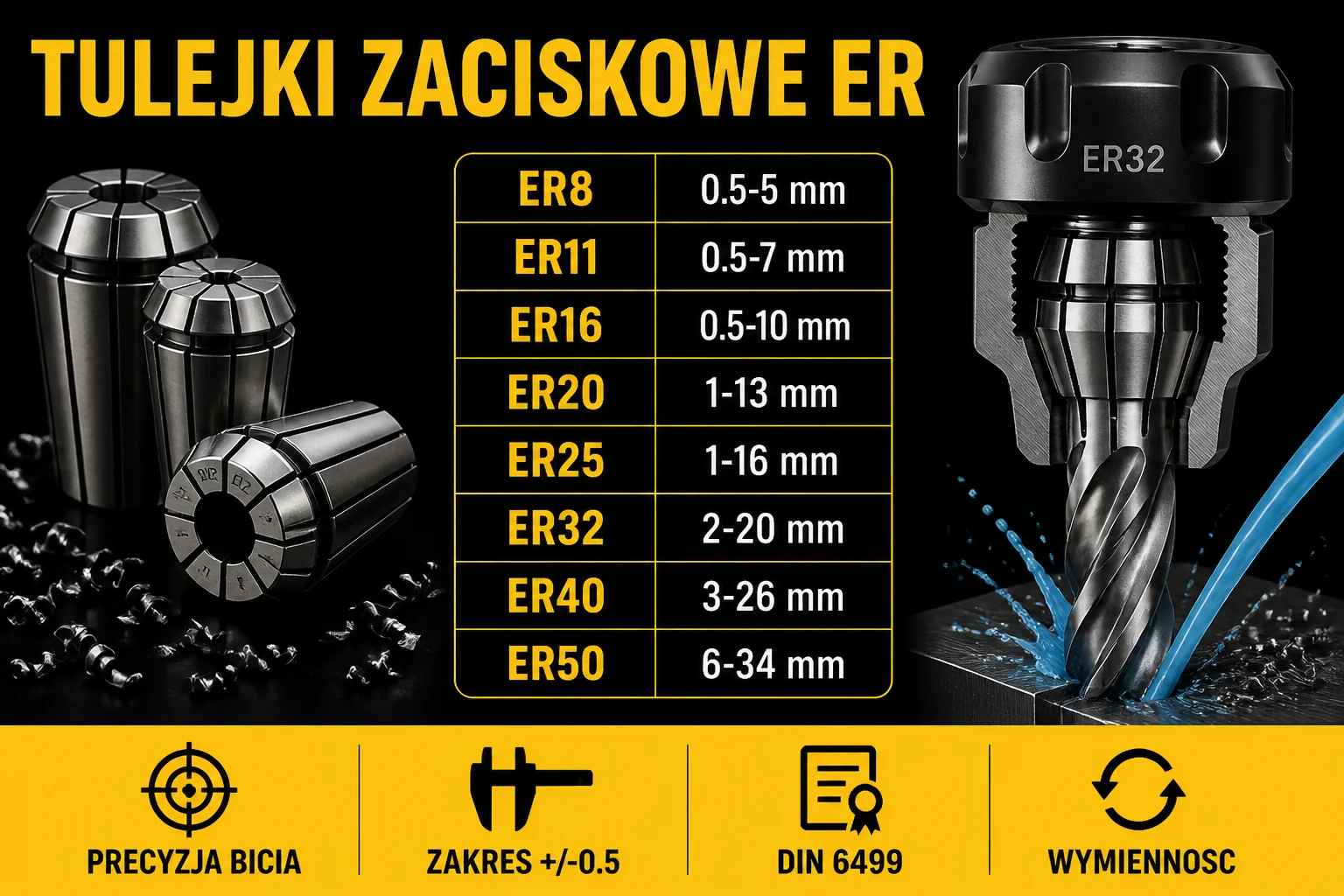

Rozmiary tulejek ER - tabela

Rozmiar tulejki opisuje się symbolem ER + liczba. Liczba odpowiada w przybliżeniu największemu zewnętrznemu rozmiarowi tulejki w milimetrach (nie średnicy mocowanego narzędzia).

Każda tulejka zaciska w zakresie ±0,5 mm od oznaczenia. Tulejka ER20 oznaczona 10 mm zaciska narzędzia o średnicy 9,5-10 mm. Tulejka ER32 oznaczona 12 mm - narzędzia 11,5-12 mm. Im bliżej średnicy nominalnej, tym lepsze bicie i większa siła zacisku.

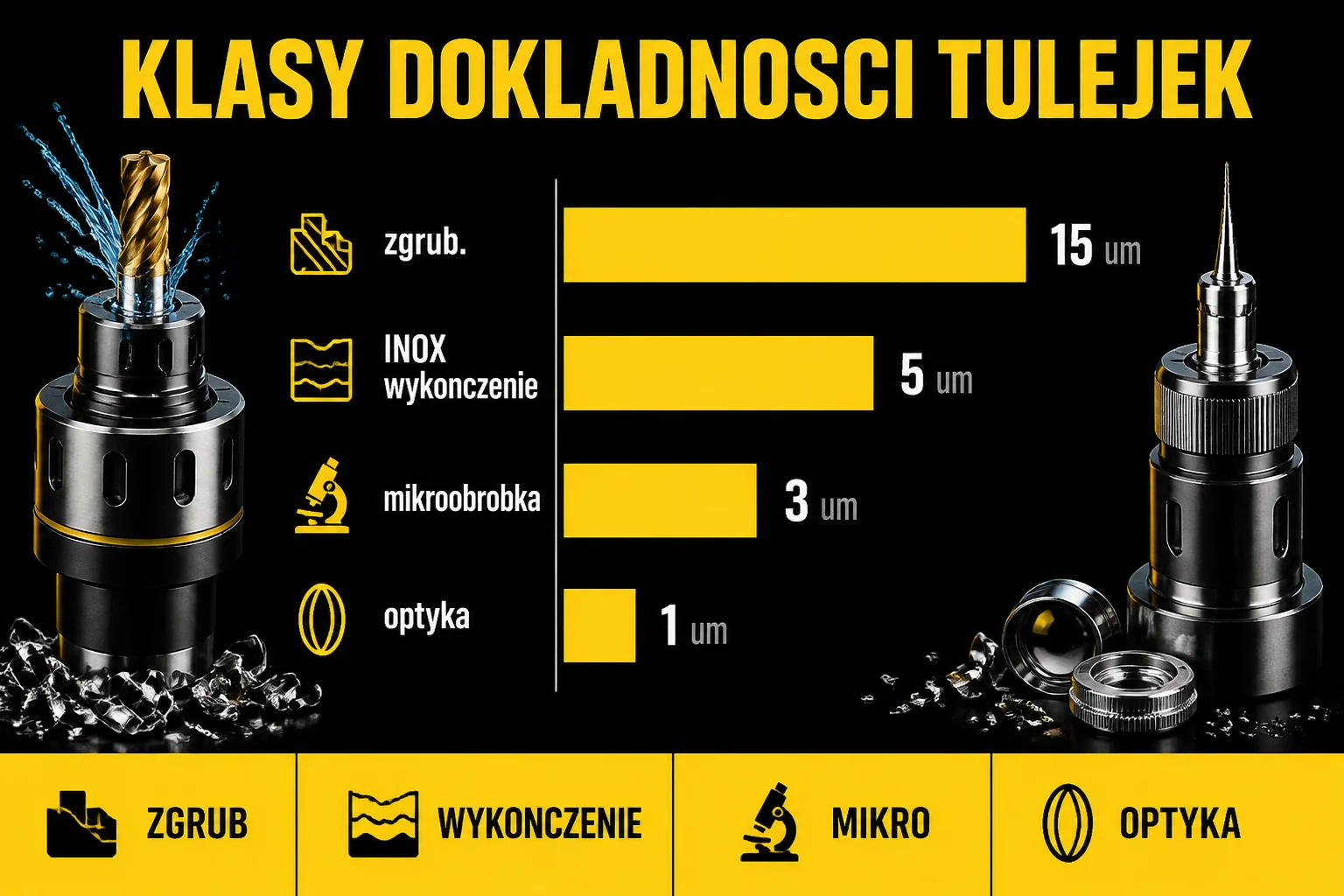

Dokładność bicia (run-out) - klasy precyzji

Bicie tulejki to mierzona promieniowa odchyłka narzędzia od osi obrotu, mierzona przy określonej długości wystającej z tulejki (zwykle 3×D). Klasy bicia wg DIN 6499:

W praktyce produkcyjnej: do obróbki stali węglowej i operacji zgrubnych wystarczy klasa standard (15 μm). Do stali nierdzewnej i tytanu - precision (5 μm). Do operacji wykończeniowych w narzędziach krytycznych (frez Ø3 mm wykończeniowy w INOX, mikrofrezowanie) - ultra precision (3 μm) lub niżej. Klasa high precision (1 μm) ma sens tylko w aplikacjach optycznych, jubilerstwie, mikromechanice.

Bicie tulejki dodaje się do bicia oprawki. Tulejka 5 μm w oprawce z biciem 5 μm to łącznie 10 μm na końcu narzędzia. Jeśli oprawka ma zużycie, tulejka „precision" nie naprawi tego.

Jak dobrać tulejkę do narzędzia

Zasada główna: tulejka ER zaciska narzędzia w zakresie ±0,5 mm od oznaczenia. Nie używaj tulejki ER20 8 mm do narzędzia 7 mm. Mimo że teoretycznie mieści się w „zakresie 1-13 mm" całej rodziny ER20, konkretna tulejka 8 mm zaciska tylko 7,5-8 mm.

W praktyce warto mieć komplet tulejek dla każdego rozmiaru ER, którego używasz. Standardowy zestaw ER32 to 18 sztuk co 1 mm (od Ø3 do Ø20) lub 25 sztuk co 0,5 mm. Zestaw 0,5 mm ma sens przy zróżnicowanej produkcji - daje optymalny zacisk na każdej średnicy narzędzia.

Kiedy mieć tulejkę dokładnie pasującą

• obróbka wykończeniowa - krytyczne dla powierzchni i tolerancji,
• stal nierdzewna - precyzja zacisku wpływa na żywotność frezu,
• długie wysięgi narzędzia - błąd zacisku jest mnożony przez długość.

Kiedy „±0,3 mm wystarczy"

• operacje zgrubne w stali węglowej,
• fazowanie, gratowanie,
• otwory o tolerancji większej niż H10.

Zużycie i konserwacja tulejek

Tulejka ER się zużywa. Praca pod ciśnieniem nakrętki i obciążeniami skrawania powoduje powolne odkształcanie rozcięć i obniżenie sprężystości. Pierwsze objawy zużycia:

• narzędzie obraca się w tulejce mimo prawidłowego dokręcenia,
• bicie rośnie z miesiąca na miesiąc bez wyraźnej przyczyny,
• rdza w rozcięciach (zwłaszcza po pracy w emulsji bez czyszczenia),
• deformacja zewnętrznego stożka.

Tulejkę precision w intensywnej produkcji wymieniamy co 6-12 miesięcy. Tulejkę standard - co 18-24 miesiące. Po każdej zmianie zmywać emulsję, suszyć, pokrywać cienką warstwą oleju antykorozyjnego, przechowywać w pudełku.

Nigdy nie czyścić rozcięć szczotką drucianą ani twardym narzędziem - rozcięcia są precyzyjnie wycinane, ich uszkodzenie kasuje gwarancję dokładności.

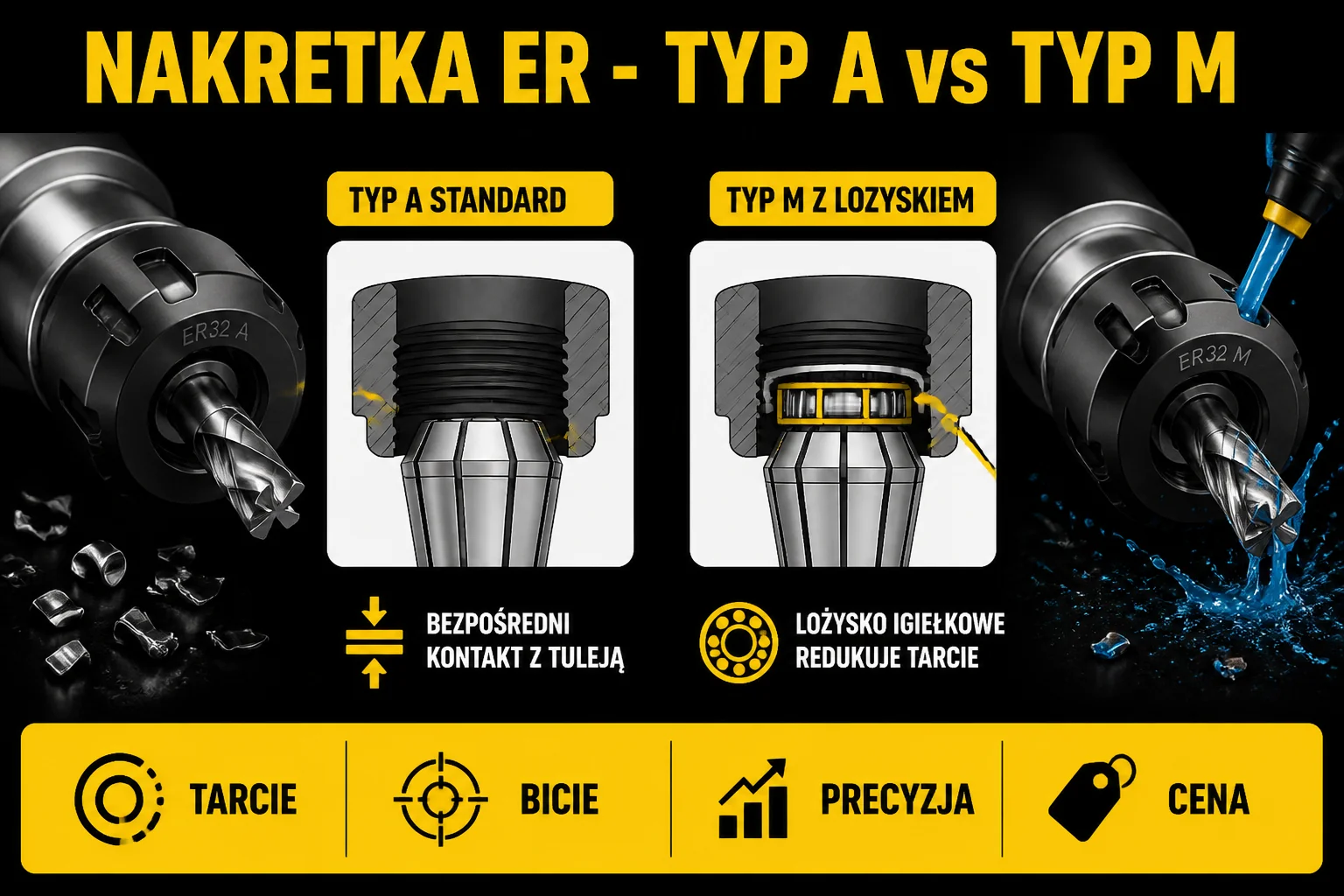

Nakrętki ER - typ A i typ M

Nakrętka mocuje tulejkę w stożku oprawki. Występują dwa typy.

Typ A (standard, gwint na zewnątrz)

Klasyczna nakrętka z gwintem zewnętrznym, dociskająca tulejkę bezpośrednio. Tania, prosta, wystarcza do większości zastosowań. Wadą jest tarcie między nakrętką a tulejką - przy dociskaniu wprowadza moment skrętny, który może lekko skręcić tulejkę i pogorszyć bicie.

Typ M (z łożyskiem oporowym)

Nakrętka z wbudowanym łożyskiem igiełkowym między korpusem a tulejką. Łożysko eliminuje tarcie podczas dokręcania, dzięki czemu tulejka jest dociskana osiowo, bez skręcania. Efekt: bicie niższe o 30-50%, równomierny zacisk. Stosowana w aplikacjach precyzyjnych i przy małych średnicach narzędzi.

W przeliczeniu na żywotność narzędzia i jakość powierzchni - nakrętka typu M zwraca się szybko w produkcji precyzyjnej. W obróbce zgrubnej różnica jest niezauważalna.

Moment dokręcania

Nakrętka ER ma zalecany moment dokręcania, podawany przez producenta oprawki. Typowe wartości:

Za niski moment - narzędzie się obraca pod obciążeniem. Za wysoki - deformacja tulejki, pogorszenie bicia, w skrajnym przypadku trwałe odkształcenie. W produkcji warto używać klucza dynamometrycznego.

Oprawki ER - co wybrać

Tulejka jest tylko częścią systemu. Drugą częścią jest oprawka, w której tulejka pracuje. Wybór oprawki zależy od rodzaju maszyny.

• ER16/20/25 - frezarki małe i średnie, sub-spindle, roboty.
• ER25/32 - standard przemysłowy, większość frezarek pionowych.
• ER40 - większe frezy, wytaczadła, mocniejsze operacje zgrubne.

Typy chwytów oprawek: BT30, BT40, BT50, SK40, HSK63, HSK100, walcowe (do imadeł i tokarek). Szczegółowo opisaliśmy systemy chwytów w artykule Oprawki narzędziowe BT, SK, HSK, ER.

FAQ

Czy tulejka ER może wibrować?

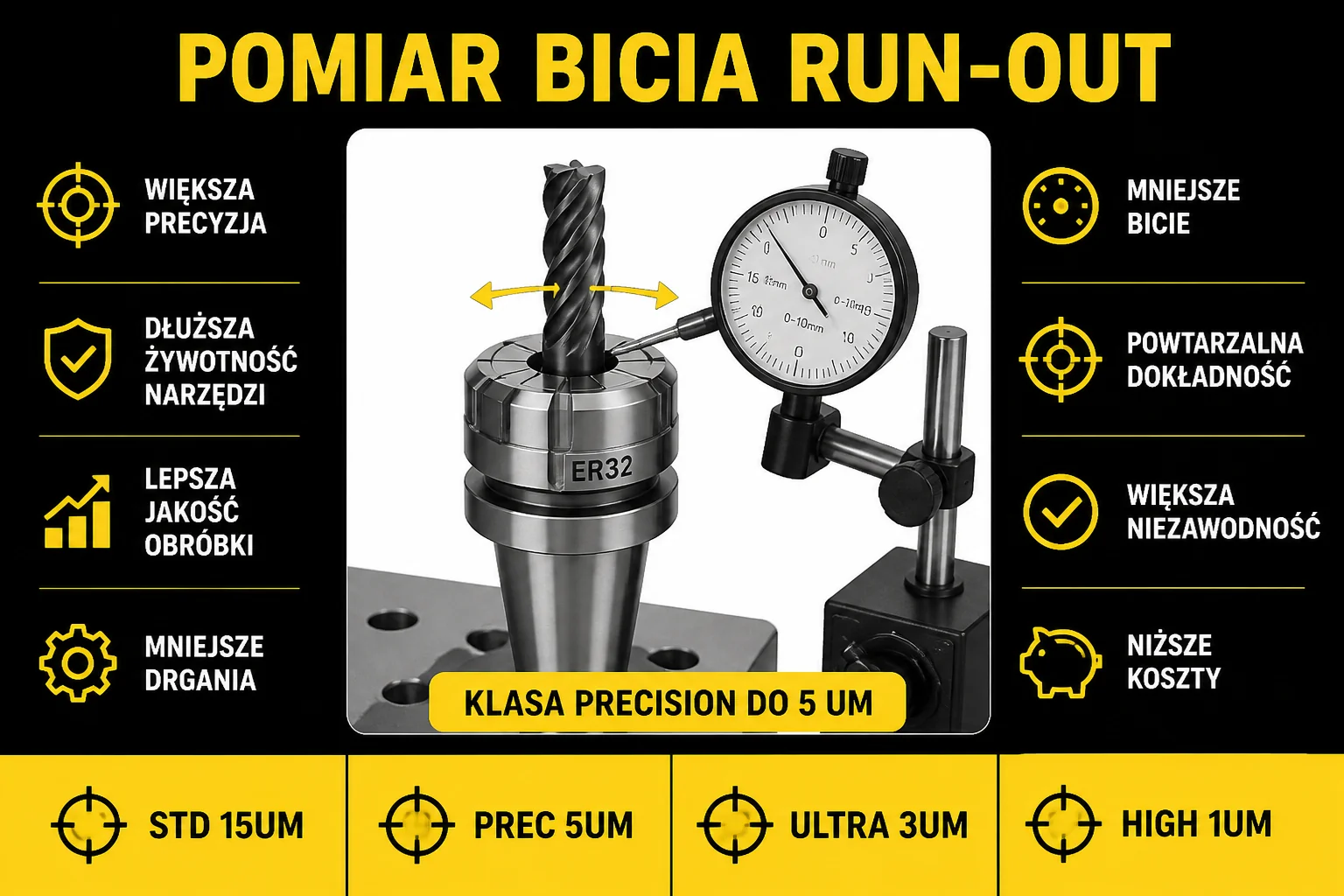

Sama tulejka nie wibruje. Wibracje narzędzia mocowanego w tulejce wynikają z: zbyt dużego wysięgu narzędzia, zużycia tulejki, niewłaściwego doboru (zbyt duży zakres mocowania od średnicy), niedokręcenia nakrętki lub uszkodzenia stożka oprawki. Pierwszy krok diagnostyczny: zmierzyć bicie czujnikiem zegarowym.

Czym różni się ER od OZ?

System OZ jest starszy i większy. OZ ma większy kąt stożka (10° vs 8° w ER), grubsze ściany, większy zewnętrzny rozmiar. Stosowany historycznie w starszych frezarkach europejskich i tokarkach. ER zastąpił OZ w nowych maszynach w latach 90. ze względu na lepszą dokładność i mniejsze rozmiary.

Jaki moment dokręcania, gdy producent nie podaje?

Stosować wartości z tabeli powyżej - są zgodne z DIN 6499. Bez klucza dynamometrycznego: dokręcać kluczem rurowym o standardowej długości do oporu (siła nadgarstka), bez przedłużenia. Przedłużenie generuje zbyt wysoki moment i deformuje tulejkę.

Czy można używać tulejki ER z różnych producentów w jednej oprawce?

Tak, system ER jest znormalizowany (DIN 6499). Tulejka jednego producenta pasuje do oprawki innego. Klasy dokładności mogą się różnić - tulejka „precision" producenta A może mieć bicie 5 μm, producenta B - 7 μm. Warto trzymać się jednego producenta dla powtarzalności wyników.

Co kupić w Kortools

W naszej ofercie znajdziesz pełną gamę tulejek ER oraz oprawek.

• Tulejki ER11, ER16, ER20, ER25, ER32, ER40 w klasach standard (15 μm) i precision (5 μm).
• Zestawy kompletne - 18 sztuk co 1 mm lub 25 sztuk co 0,5 mm w wybranym rozmiarze.
• Nakrętki ER typu A i typu M z łożyskiem.
• Oprawki ER z chwytami BT30, BT40, HSK63, weldon, walcowymi - więcej o systemach oprawek.

Tulejki ER są fundamentem precyzyjnego mocowania frezów i wierteł. Jeśli pracujesz w stali nierdzewnej, dobre mocowanie decyduje o żywotności frezu - patrz Jak dobrać frez do stali nierdzewnej. W wierceniu długimi wiertłami precyzja mocowania wpływa na prostość otworu - patrz Wiertła do CNC.
