Noże tokarskie składane zewnętrzne

Noże tokarskie składane zewnętrzne to oprawki na wymienne płytki skrawające do toczenia powierzchni zewnętrznych detalu na tokarkach CNC i konwencjonalnych. Kortools oferuje 10 modeli pokrywających najczęstsze operacje: toczenie walcowe, planowanie czołowe, fazowanie krawędzi, toczenie kopiowe i profilowe. Rozmiary trzonka od 10×10 do 40×40 mm, kąty główne 40-95°, wersje prawotnące, lewotnące i neutralne.

Modele dostępne w ofercie

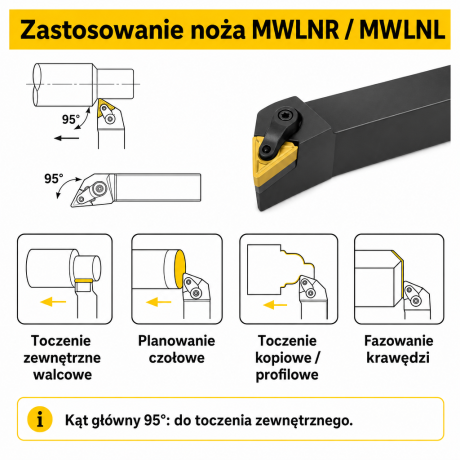

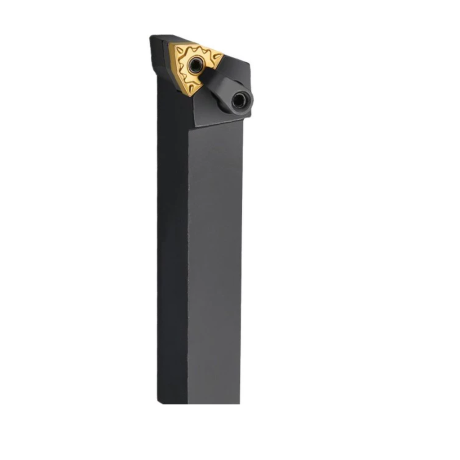

• MWLNR / MWLNL - kąt główny 95°, płytka WNMG (6-krawędziowa), rozmiary 16-40 mm. Klasyczny wybór do toczenia wzdłużnego stali i żeliwa.
• MDJNR / MDJNL - kąt główny 93°, płytka DNMG, rozmiary 16-40 mm. Mocowanie dociskowe z dźwignią - sprawdza się przy obróbce ciągłej.
• MCLNR / MCLNL - kąt główny 95°, płytka CNMG, rozmiary 16-40 mm. Najbardziej uniwersalny - 80° kąt naroża pasuje do większości operacji.

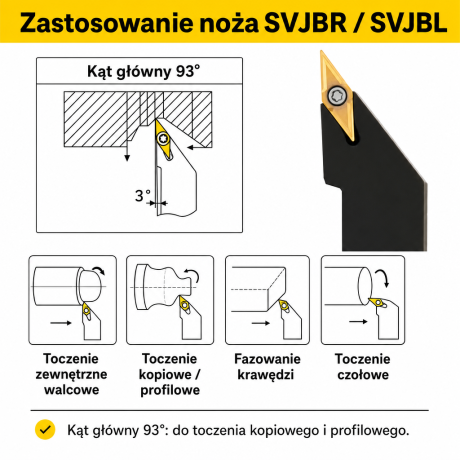

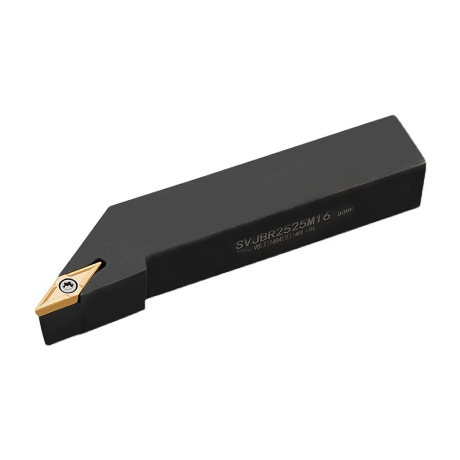

• SVJBR / SVJBL - kąt główny 93°, kąt naroża 35°, płytka VBMT, rozmiary 10-32 mm. Do precyzyjnego toczenia profilowego i kopiowego.
• DWLNR / DWLNL - kąt główny 95°, płytka DNMG, rozmiary 20-32 mm. Lżejsza alternatywa MCLNR.
• MSDNN, MSSNR/L - kąt główny 45°, płytka SNMG, rozmiary 20-32 mm. Klasyka do toczenia walcowego i fazowania.

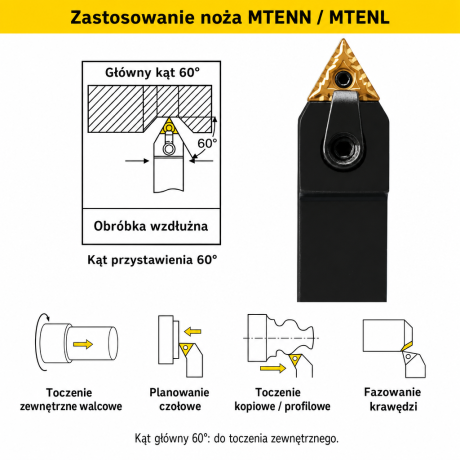

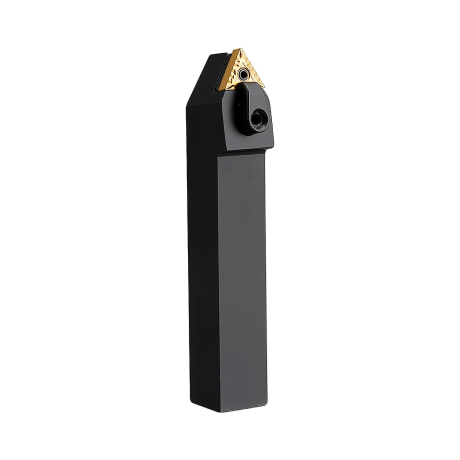

• MTENN - kąt główny 60°, płytka TNMG (3-krawędziowa - najbardziej ekonomiczna). Neutralny do obu kierunków.
• MSKNR / MSKNL - kąt główny 75°, płytka SNMG. Klasyczna geometria do toczenia czołowego.
• MCMNN - kąt główny 40°, płytka CNMG. Specjalistyczny do fazowania krawędzi.

Jak dobrać nóż składany zewnętrzny?

• Rozmiar trzonka - musi pasować do imaka Twojej tokarki. Tokarki warsztatowe i hobbystyczne najczęściej obsługują 12×12 lub 16×16 mm, tokarki CNC do średnich detali 20×20 lub 25×25 mm, tokarki przemysłowe i ciężka obróbka 32×32 lub 40×40 mm.
• Typ płytki wymiennej - dobrać do dostępności w sklepie i ceny ostrza. WNMG/CNMG to standardowe i powszechne, VBMT to precyzyjne ale droższe.
• Kierunek (R, L, neutralny) - R do toczenia w prawo (najczęściej), L do toczenia w lewo, N pozwala obrabiać w obu kierunkach bez zmiany narzędzia.
• Kąt główny - 45° do toczenia walcowego ogólnego, 75° lub 95° do wzdłużnego, 40° i 60° do specjalistycznego fazowania.

Najczęściej zadawane pytania

Co dostaję w komplecie z nożem?

Sam trzonek z kompletem komponentów dociskowych (podkładka pod płytkę, trzpień ustalający, płyta dociskowa, śruba dociskowa) oraz dwa klucze imbusowe L3.0 i L5.0 mm. Płytka wymienna NIE jest w zestawie - sprzedajemy ją osobno w kategorii Płytki tokarskie.

Czy mogę zamontować płytkę od innego producenta?

Tak. Gniazda wszystkich noży są zgodne z normą ISO 5608, więc pasują płytki dowolnego producenta zgodnego z normą (Sandvik, Mitsubishi, Iscar, Kennametal, Korloy, Walter, marki niemarkowe). Sprawdź tylko czy oznaczenie płytki w opisie produktu zgadza się z geometrią Twojej płytki.

Który nóż wybrać do pierwszej tokarki CNC?

Najbezpieczniejsze są MCLNR lub MWLNR w rozmiarze 20×20 lub 25×25 mm. Kąt główny 95° pasuje do większości operacji walcowych i planowania, płytka CNMG/WNMG jest powszechnie dostępna i tania, mocowanie z dźwignią pozwala wymienić płytkę w kilka sekund.

Czym różni się nóż neutralny od prawotnącego?

Neutralny (N na końcu kodu, np. MTENN, MCMNN) ma geometrię symetryczną - można nim obrabiać w obu kierunkach posuwu bez zmiany narzędzia. Prawotnący (R) i lewotnący (L) mają asymetryczną geometrię gniazda płytki i nadają się tylko do jednego kierunku. Wybór neutralnego oszczędza miejsce w głowicy rewolwerowej tokarki CNC.

Jakie są części zamienne dostępne?

Dla wszystkich noży kody katalogowe komponentów (np. MX1204, CTM617, HL1813, ML0625) są w opisie produktu w sekcji "Komponenty noża i części zamienne". Dostępne na zapytanie - skontaktuj się z biurem obsługi.
