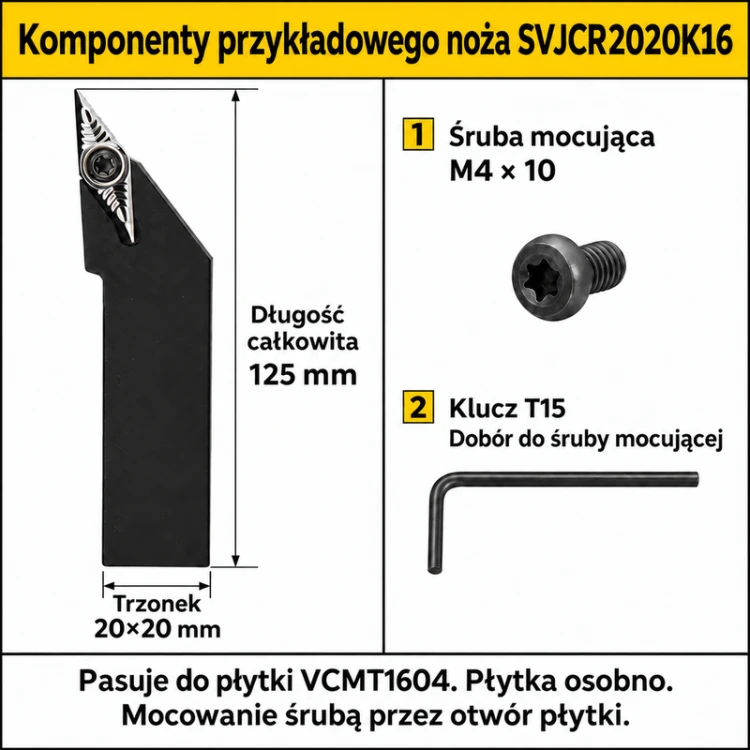

  • SVJCR2020K16 — przykładowe komponenty VCMT1604, M4 × 10, T15

Nóż tokarski składany SVJCL / SVJCR na płytki VCMT

Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SVJCR1616H16 SVJCR1616H11 SVJCL1616H11 SVJCL1616H16 SVJCR2020K11 SVJCL2020K11 SVJCL1212H11 SVJCL2020K16 SVJCR2020K16 SVJCL2525M11 SVJCR2525M16 SVJCR3232P16 SVJCR1010H11 SVJCL2525M16 SVJCL1010H11 SVJCR1212H11 SVJCR2525M11
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Nóż tokarski składany SVJCL / SVJCR na płytki VCMT

Nóż tokarski składany SVJCL / SVJCR do toczenia zewnętrznego. Rodzina wymiennej płytki: VCMT. Mocowanie: śruba przez otwór płytki (s). Wykonanie narzędzia określa końcowa litera R, L lub N w pięcioliterowym symbolu.

Rozmiar chwytu, długość korpusu i rozmiar gniazda są odrębnymi parametrami. Przed wyborem płytki należy odczytać pełne oznaczenie wybranego wariantu; sama szerokość trzonka nie określa kompatybilności.

Zastosowanie

Narzędzie do obróbki powierzchni zewnętrznych detalu na tokarce. Wersję R lub L dobiera się do wymaganej orientacji narzędzia; N oznacza konstrukcję neutralną. Geometrię płytki, gatunek skrawający i parametry pracy dobiera się do konkretnej operacji oraz materiału detalu.

Kąt główny przystawienia tego wykonania: 93°.

Specyfikacja

ParametrWartość
Rodzina nożaSVJCL / SVJCR
Rodzina płytkiVCMT
MocowanieŚruba przez otwór płytki (S)
WykonanieLewotnący (L) / Prawotnący (R)
Płytka skrawającaSprzedawana osobno
Kąt główny przystawienia93°
Kąt naroża płytki35°
Kąt przyłożenia płytki7°

Rozmiar gniazda i płytki

Końcówka kodu rozróżnia rozmiar gniazda płytki. W obrębie tej samej wielkości chwytu mogą występować różne rozmiary płytki. Oznaczenie rodziny i rozmiaru trzeba dopasować jednocześnie.

Końcówka kodu nożaRodzina i rozmiar płytki
11VCMT 1103
16VCMT 1604

Oznaczenie rozmiaru nie narzuca promienia naroża, gatunku ani łamacza wióra. Te cechy płytki wybiera się osobno, zachowując zgodność jej geometrii i wymiarów z gniazdem.

Chwyt i długość korpusu

Chwyt [mm]Długość całkowita [mm]Końcówka koduPłytkaWykonanie
10 × 1010011VCMT 1103L / R
12 × 1210011VCMT 1103L / R
16 × 1610011VCMT 1103L / R
16 × 1610016VCMT 1604L / R
20 × 2012511VCMT 1103L / R
20 × 2012516VCMT 1604L / R
25 × 2515011VCMT 1103L / R
25 × 2515016VCMT 1604L / R
32 × 3217016VCMT 1604R

Aktualny wariant wybiera się w selektorze produktu. Chwyt musi pasować do mocowania w tokarce; wymiar chwytu i długość całkowitą należy sprawdzić oddzielnie.

Mocowanie i części

Mocowanie płytki: Śruba przez otwór płytki (S). Płytka musi być osadzona w gnieździe wybranego wykonania. Kody części zamiennych odnoszą się do konkretnego systemu mocowania i rozmiaru gniazda.

Końcówka koduŚrubaKlucz
11M2.5×6T8
16M4×10T15

Jak czytać wariant

Człon oznaczeniaZnaczenie
Symbol literowyRodzina, geometria i mocowanie noża
R / L / NPrawotnący / lewotnący / neutralny
Dwie pary cyfr za symbolemSzerokość i wysokość chwytu [mm]
Litera za wymiarem chwytuOznaczenie długości korpusu
Końcówka koduRozmiar gniazda płytki

Dobór narzędzia

Przy doborze należy sprawdzić jednocześnie: rodzinę płytki, rozmiar gniazda, chwyt, długość korpusu i wykonanie R/L/N. Dobór gatunku płytki do stali, żeliwa, aluminium lub innego materiału nie zmienia wymaganego dopasowania płytki do gniazda.

FAQ

Czy płytka skrawająca jest w zestawie?
Płytka skrawająca jest sprzedawana osobno.

Czy sam rozmiar chwytu określa płytkę?
Nie. Należy dopasować rodzinę VCMT i rozmiar gniazda podany w końcówce kodu wybranego wariantu.

Czym różnią się oznaczenia R, L i N?
R oznacza wykonanie prawotnące, L lewotnące, a N neutralne.

Czy końcówka kodu określa promień naroża płytki?
Nie. Końcówka kodu noża określa rozmiar gniazda; promień naroża należy dobrać osobno.
