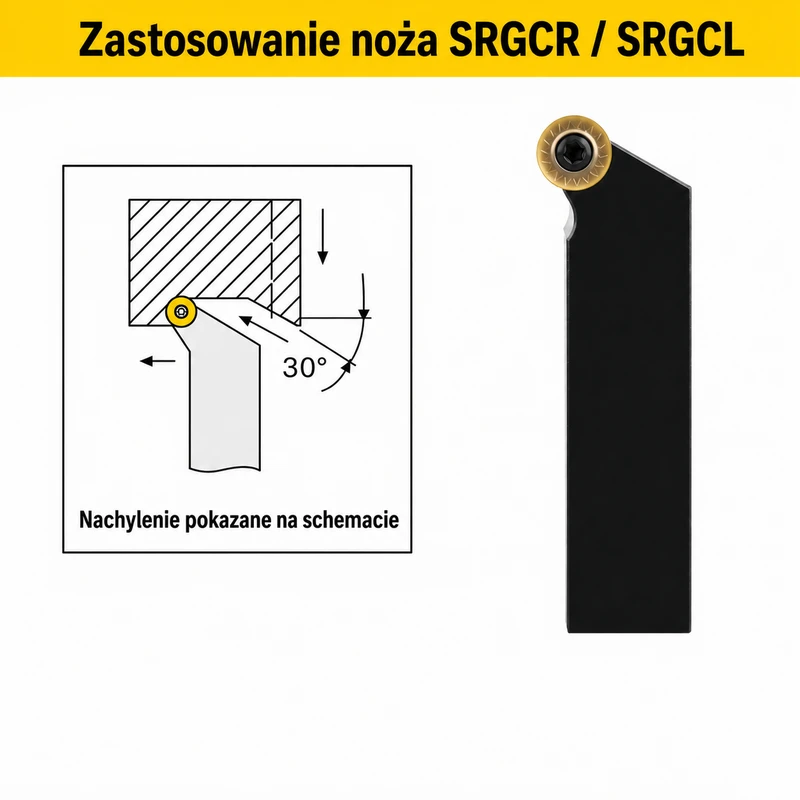

  • SRGCR / SRGCL — schemat zastosowania i nachylenia

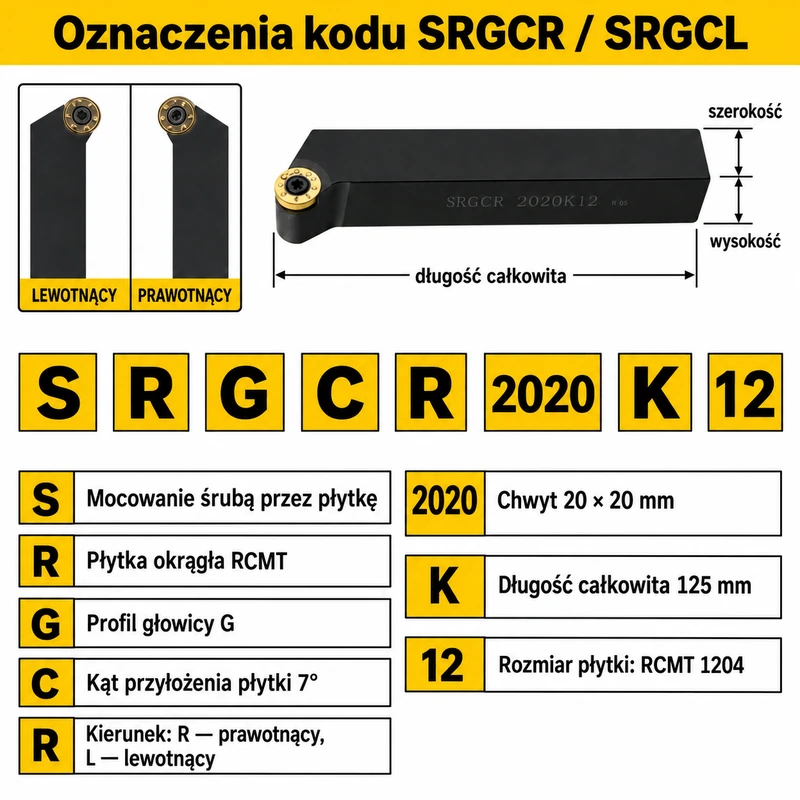

  • SRGCR / SRGCL — oznaczenia kodu

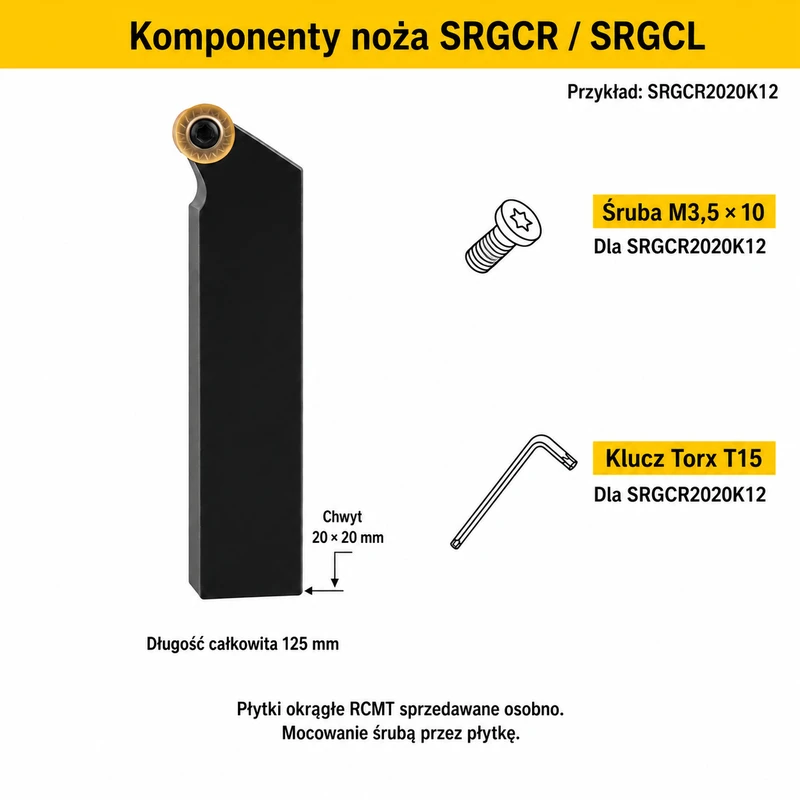

  • SRGCR / SRGCL — komponenty i przykład SRGCR2020K12

Nóż tokarski składany SRGCL / SRGCR na płytki RCMT

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SRGCR2525M12 SRGCL2525M12 SRGCR2020K08 SRGCL2525M16 SRGCL2020K08 SRGCL2020K10 SRGCL2020K06 SRGCR2525M10 SRGCR2020K10 SRGCR2525M16 SRGCR2525M06 SRGCL1616H06 SRGCL2525M10 SRGCR2020K06 SRGCL2525K08 SRGCR1616H08 SRGCR3232P12 SRGCR1616H10 SRGCL3232P12 SRGCR1616H06 SRGCR3232P16 SRGCL2525M06 SRGCR3232P10 SRGCR3232P08 SRGCL3232P20 SRGCR2020K12 SRGCR3232P20 SRGCR2525M08
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Nóż tokarski składany SRGCL / SRGCR na płytki RCMT

Nóż tokarski składany SRGCL / SRGCR do toczenia zewnętrznego. Rodzina wymiennej płytki: RCMT. Mocowanie: śruba przez otwór płytki (s). Wykonanie narzędzia określa końcowa litera R, L lub N w pięcioliterowym symbolu.

Rozmiar chwytu, długość korpusu i rozmiar gniazda są odrębnymi parametrami. Przed wyborem płytki należy odczytać pełne oznaczenie wybranego wariantu; sama szerokość trzonka nie określa kompatybilności.

Zastosowanie

Narzędzie do obróbki powierzchni zewnętrznych detalu na tokarce. Wersję R lub L dobiera się do wymaganej orientacji narzędzia; N oznacza konstrukcję neutralną. Geometrię płytki, gatunek skrawający i parametry pracy dobiera się do konkretnej operacji oraz materiału detalu.

Specyfikacja

ParametrWartość
Rodzina nożaSRGCL / SRGCR
Rodzina płytkiRCMT
MocowanieŚruba przez otwór płytki (S)
WykonanieLewotnący (L) / Prawotnący (R)
Płytka skrawającaSprzedawana osobno
Kąt przyłożenia płytki7°

Rozmiar gniazda i płytki

Końcówka kodu rozróżnia rozmiar gniazda płytki. W obrębie tej samej wielkości chwytu mogą występować różne rozmiary płytki. Oznaczenie rodziny i rozmiaru trzeba dopasować jednocześnie.

Końcówka kodu nożaRodzina i rozmiar płytki
06RCMT 0602
08RCMT 0803
10RCMT 1003
12RCMT 1204
16RCMT 16

Oznaczenie rozmiaru nie narzuca promienia naroża, gatunku ani łamacza wióra. Te cechy płytki wybiera się osobno, zachowując zgodność jej geometrii i wymiarów z gniazdem.

Chwyt i długość korpusu

Chwyt [mm]Długość całkowita [mm]Końcówka koduPłytkaWykonanie
16 × 1610006RCMT 0602L / R
16 × 1610008RCMT 0803R
16 × 1610010RCMT 1003R
20 × 2012506RCMT 0602L / R
20 × 2012508RCMT 0803L / R
20 × 2012510RCMT 1003L / R
20 × 2012512RCMT 1204R
25 × 2515006RCMT 0602L / R
25 × 2515008RCMT 0803R
25 × 2515010RCMT 1003L / R
25 × 2515012RCMT 1204L / R
25 × 2515016RCMT 16L / R
32 × 3217008RCMT 0803R
32 × 3217010RCMT 1003R
32 × 3217012RCMT 1204L / R
32 × 3217016RCMT 16R

Aktualny wariant wybiera się w selektorze produktu. Chwyt musi pasować do mocowania w tokarce; wymiar chwytu i długość całkowitą należy sprawdzić oddzielnie.

Mocowanie i części

Mocowanie płytki: Śruba przez otwór płytki (S). Płytka musi być osadzona w gnieździe wybranego wykonania. Kody części zamiennych odnoszą się do konkretnego systemu mocowania i rozmiaru gniazda.

Końcówka koduŚrubaKlucz
06M2.5×6T8
10M3.5×10T15
10M4×10T15
12M3.5×10T15
16M5×12T20

Jak czytać wariant

Człon oznaczeniaZnaczenie
Symbol literowyRodzina, geometria i mocowanie noża
R / L / NPrawotnący / lewotnący / neutralny
Dwie pary cyfr za symbolemSzerokość i wysokość chwytu [mm]
Litera za wymiarem chwytuOznaczenie długości korpusu
Końcówka koduRozmiar gniazda płytki

Dobór narzędzia

Przy doborze należy sprawdzić jednocześnie: rodzinę płytki, rozmiar gniazda, chwyt, długość korpusu i wykonanie R/L/N. Dobór gatunku płytki do stali, żeliwa, aluminium lub innego materiału nie zmienia wymaganego dopasowania płytki do gniazda.

FAQ

Czy płytka skrawająca jest w zestawie?
Płytka skrawająca jest sprzedawana osobno.

Czy sam rozmiar chwytu określa płytkę?
Nie. Należy dopasować rodzinę RCMT i rozmiar gniazda podany w końcówce kodu wybranego wariantu.

Czym różnią się oznaczenia R, L i N?
R oznacza wykonanie prawotnące, L lewotnące, a N neutralne.

Czy końcówka kodu określa promień naroża płytki?
Nie. Końcówka kodu noża określa rozmiar gniazda; promień naroża należy dobrać osobno.
