Precyzyjne sprawdziany wałeczkowe PLUS/MINUS montowane w rękojeści

Sprawdzian Graniczny Tłoczkowy Składany (Go/No-Go) – Zestaw Wałeczków Pomiarowych PLUS/MINUS w Rękojeści – Stal Łożyskowa GCr15

Narzędzie kontrolne do weryfikacji tolerancji otworów w procesach CNC, produkcji form i mechanice precyzyjnej.

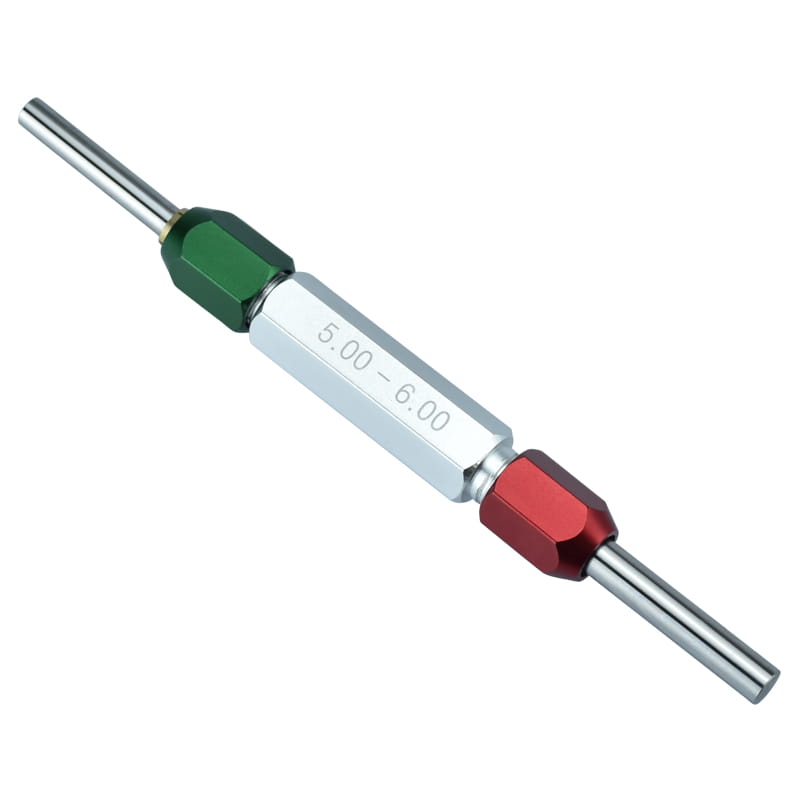

Oferujemy kompletny, gotowy do pracy sprawdzian graniczny, składający się z dwóch precyzyjnych wałeczków pomiarowych (strona przechodnia "GO" i nieprzechodni "NO-GO") osadzonych w ergonomicznej rękojeści. Narzędzie wykonywane jest na indywidualne zamówienie klienta w oparciu o podane odchyłki tolerancji (z dokładnością do setnych części milimetra), co pozwala na błyskawiczną kontrolę jakości (QC) na linii produkcyjnej.

Specyfikacja Techniczna i Materiałowa

Produkt bazuje na wysokogatunkowych wałeczkach pomiarowych (pin gauge) o parametrach przemysłowych:

• Dostępne stopniowanie (skok): Wałeczki dostępne są w wymiarach co 0,01 mm.

• Materiał: Wysokojakościowa stal łożyskowa GCr15 (Bearing Steel) – gwarantująca stabilność wymiarową.

• Twardość: Hartowanie do poziomu 58-63 HRC, co zapewnia ekstremalną odporność na ścieranie.

• Tolerancja wykonania wałeczka: ±0.001 mm.

• Wykończenie powierzchni: Szlifowanie i polerowanie precyzyjne, chropowatość Ra < 0.20 µm.

• Długość robocza wałeczka: 50 mm.

⚠️ WAŻNA INFORMACJA O WYMIARACH

Prosimy o zwrócenie szczególnej uwagi przy składaniu zamówienia: Nasze wałeczki są produkowane ze skokiem co 0,01 mm.

• ✅ Realizujemy wymiary: np. 2.54 mm, 2.55 mm, 10.01 mm.

• ❌ NIE realizujemy wymiarów pośrednich (mikronowych): np. 2.546 mm, 2.555 mm.

Prosimy o zaokrąglenie wymaganych wymiarów do dwóch miejsc po przecinku (do 0.01 mm).

Konfiguracja Produktu: System PLUS/MINUS

W przeciwieństwie do standardowych sprawdzianów stałych, nasz system pozwala na elastyczne dobranie tolerancji. Otrzymujesz narzędzie typu "dwustronnego", które jednoznacznie określa, czy otwór mieści się w zadanym polu tolerancji.

W skład każdego zestawu wchodzą:

1. Wałeczek „PLUS” (zazwyczaj strona nieprzechodnia / NO-GO).

2. Wałeczek „MINUS” (zazwyczaj strona przechodnia / GO).

3. Profesjonalna rękojeść z mocowaniem.

4. Profesjonalny montaż – otrzymujesz scalone narzędzie gotowe do użytku.

INSTRUKCJA ZAMAWIANIA – Jak dobrać sprawdzian?

Abyśmy mogli przygotować sprawdzian, musisz podać konkretne wartości (z dokładnością do 0,01 mm) w uwagach do zamówienia.

Krok 1: Wybierz z listy wariantów zakres, który obejmuje Twoją średnicę nominalną.

Krok 2: W uwagach do zamówienia wpisz parametry według poniższego schematu. Pamiętaj, aby suma średnicy i tolerancji dawała wynik z dwoma miejscami po przecinku.

ŚREDNICA: [wartość nominalna] mm PLUS: +[wartość] mm MINUS: -[wartość] mm

PRZYKŁAD POPRAWNEGO ZAPISU:

• Średnica: 14.50 mm

• PLUS: +0.02 mm (wynikowy wałeczek: 14.52 mm – OK)

• MINUS: -0.05 mm (wynikowy wałeczek: 14.45 mm – OK)

PRZYKŁAD BŁĘDNEGO ZAPISU (Tego nie zrealizujemy):

• Średnica: 2.50 mm

• PLUS: +0.046 mm (wynikowy wałeczek: 2.546 mm – BŁĄD, brak w ofercie)

• Rozwiązanie: Należy zamówić wymiar 2.54 mm lub 2.55 mm.

Zastosowanie w przemyśle

Sprawdziany wałeczkowe w rękojeści są niezbędne w:

• Produkcji seryjnej CNC: Szybka weryfikacja otworów bez konieczności używania delikatnych średnicówek.

• Elektronice i PCB: Kontrola otworów montażowych.

• Budowie form i matryc: Precyzyjne pasowanie elementów.

Dlaczego warto wybrać sprawdzian składany?

1. Ekonomia: Wymieniasz tylko zużyty wałeczek, a nie całe narzędzie.

2. Dostępność: Natychmiastowa konfiguracja z gotowych modułów co 0,01 mm.

3. Ergonomia: Rękojeść izoluje termicznie dłoń od sprawdzianu, zapobiegając rozszerzalności cieplnej wałeczka.

FAQ – Często zadawane pytania

P: Czy mogę zamówić wałeczek 5.555 mm? O: Nie. Nasze wałeczki są dostępne wyłącznie ze stopniowaniem co 0.01 mm. W tym przypadku należy wybrać wymiar 5.55 mm lub 5.56 mm.

P: Co jeśli podam tylko średnicę bez plus/minus? O: Skontaktujemy się z Tobą. Musisz określić tolerancję górną i dolną, aby stworzyć sprawdzian graniczny.

P: Czy wałeczki są odporne na rdzę? O: Stal łożyskowa GCr15 jest podatna na korozję, dlatego zalecamy konserwację olejem po każdym użyciu i przechowywanie w suchym miejscu.

Zoptymalizuj swoją kontrolę jakości. Wybierz zakres, wpisz parametry (pamiętając o skoku 0,01 mm) i zamów gotowy sprawdzian dostosowany do Twoich potrzeb!
