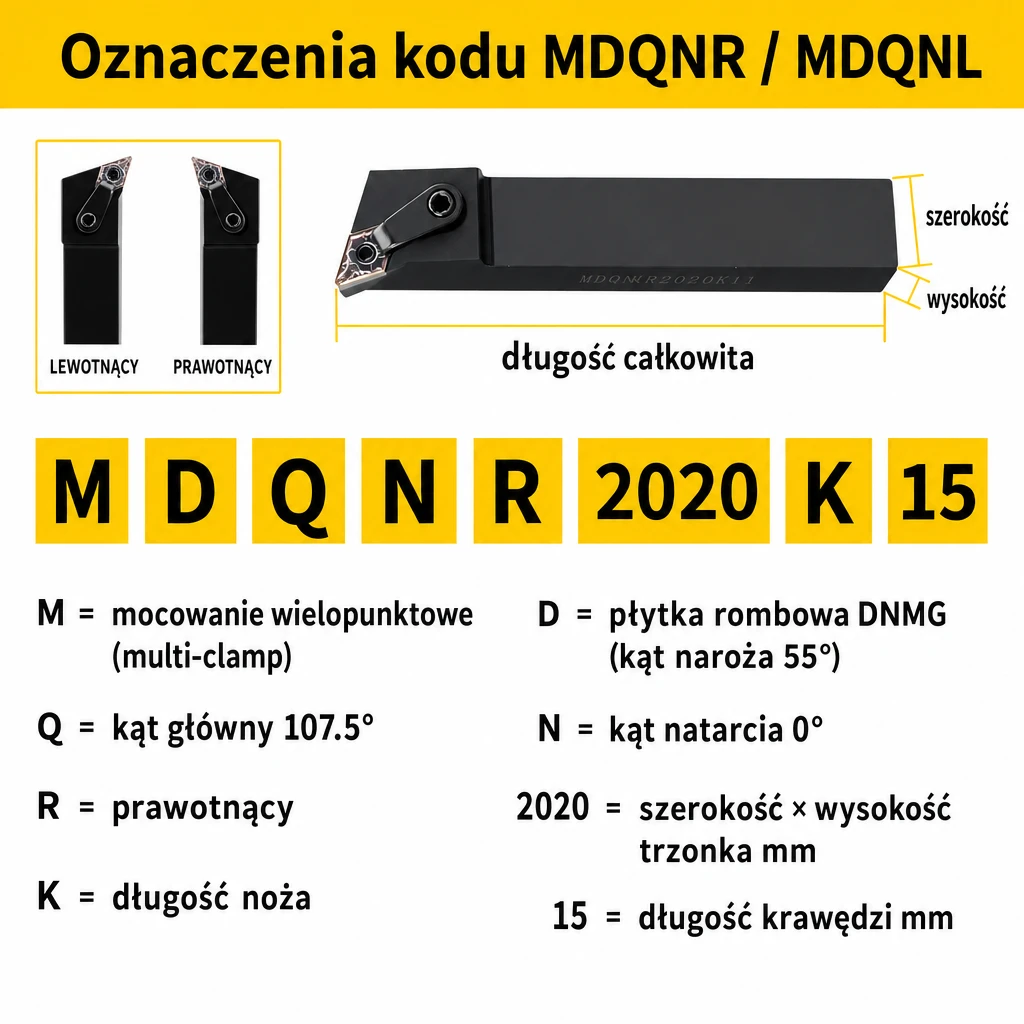

  • MDQNR oznaczenia kodu
  • MDQNR dobór płytki

Nóż tokarski składany MDQNR prawotnący, rozmiary 20-25 mm, płytka DNMG (11/15), kąt 107.5°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MDQNR2020K15 (neutralny) MDQNR2525M11 (neutralny)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia profilowego pod kątem 107.5°. Geometria 107.5° daje dostęp do trudno dostępnych odsadzeń tylnych. Płytka rombowa DNMG (55°) zapewnia 4 krawędzie skrawające. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną DNMG (kąt naroża 55°), mocowanie wielopunktowe (multi-clamp). Kąt główny przystawienia 107.5°, kąt natarcia 0°.

Geometria neutralna - nie wymaga wersji R/L. Dostępny w 2 rozmiarach trzonka. Płytki DNMG sprzedawane osobno - kompatybilne ze wszystkimi gatunkami zgodnymi z normą ISO 5608.

Zastosowanie

  • Toczenie profilowe pod kątem 107.5°
  • Tylne odsadzenia wałków
  • Toczenie kopiowe
  • Fazowanie krawędzi

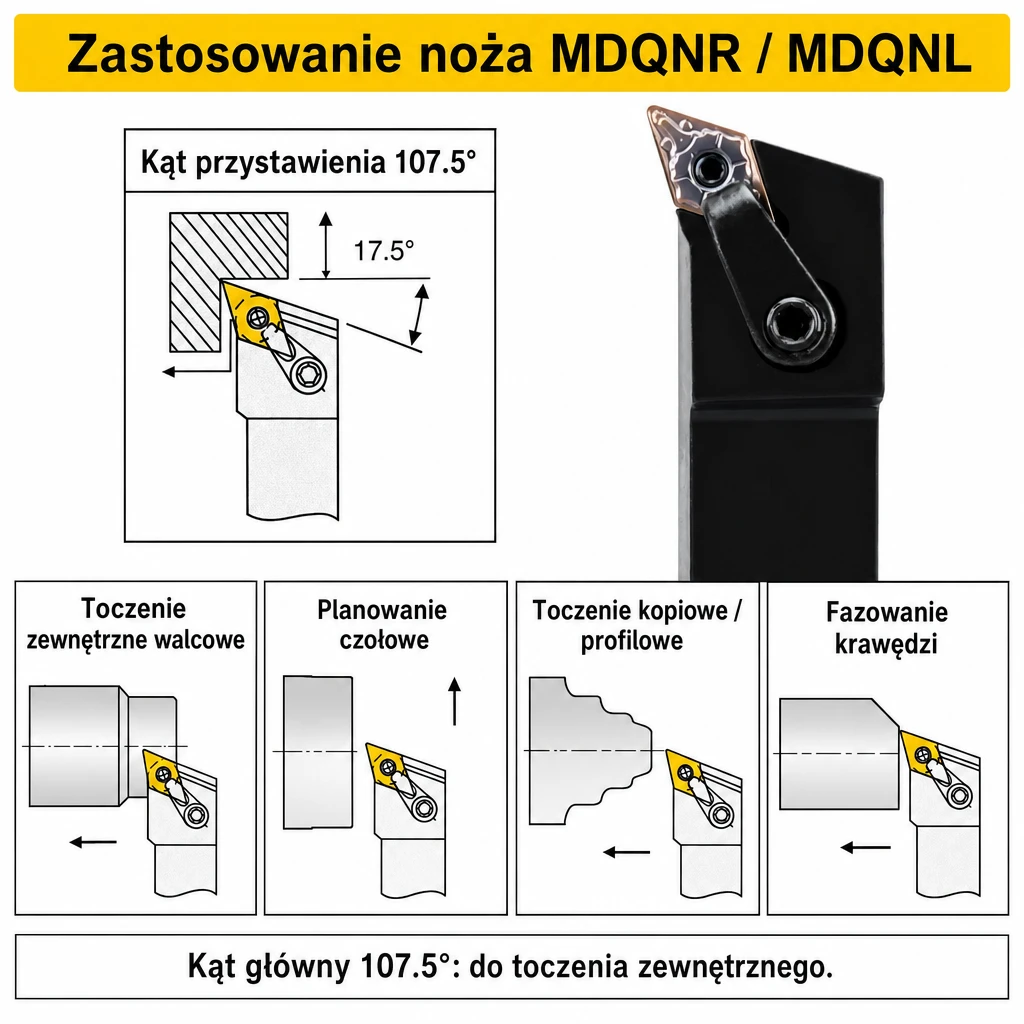

Patrz grafika „Zastosowanie noża MDQNR" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 107.5°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMDQNR (neutralny)
Kąt główny przystawienia (κ)107.5°
Kąt naroża płytki55°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejDNMG
Mocowanie płytkiWielopunktowe (multi-clamp)
Liczba wariantów2 rozmiarów
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieL3.0 + L5.0
Płytka w zestawieNie - płytki DNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MDQNR2020K1520 × 20125DNMG 150608
MDQNR2525M1125 × 25150DNMG 110408

Komponenty noża i części zamienne

Każdy nóż MDQNR korzysta z tego samego zestawu komponentów. Kody katalogowe pozwalają zamówić części zamienne.

ElementKodFunkcja
Podkładka pod płytkęMD1504Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki
Śruba mocującaML0625Mocowanie płytki od góry
Klucze imbusoweL3.0 + L5.0Wymiana płytki

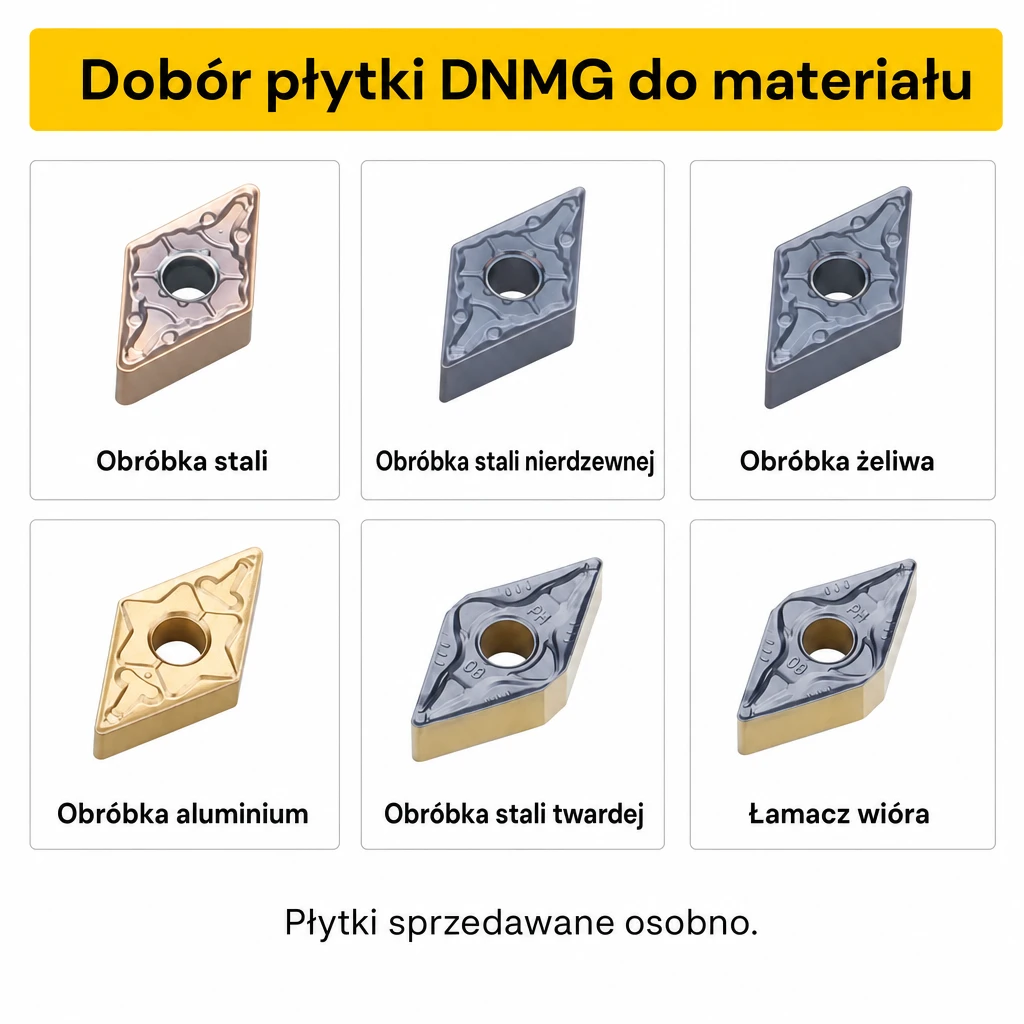

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)DNMG NMUniwersalna geometria, PVD-TiAlN
Stal nierdzewna (304, 316)DNMG MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)DNMG KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzDNMG ALGeometria pozytywna, ostra krawędź
Stal twarda (HRC 40-55)DNMG HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)DNMG CBNPłytka CBN

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Standardowa tokarka CNCMDQNR2020K15 (20 mm)
Tokarka CNC do średnich-dużych detaliMDQNR2525M11 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MDQNR sprzedawany jest jako sam trzonek z kompletem komponentów (MD1504, CTM617, ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki DNMG sprzedajemy osobno w kategorii „Płytki tokarskie DNMG".

Dlaczego MDQNR jest „neutralny" (N)?
Końcowe „N" oznacza nóż środkowy - geometria pozwala obrabiać detal w obu kierunkach posuwu bez zmiany narzędzia. Nie ma wersji R ani L.

Czy można zamontować płytkę DNMG od innego producenta?
Tak. Gniazdo zgodne z normą ISO 5608 dla płytki DNMG. Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr).

Jaki moment dociskania śruby mocującej?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla 25-32 mm: 8-12 Nm. Stosować klucz dynamometryczny.

Czy w zestawie są klucze do wymiany płytki?
Tak: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Komponenty: MD1504, CTM617, ML0625. Dostępne na zapytanie.
