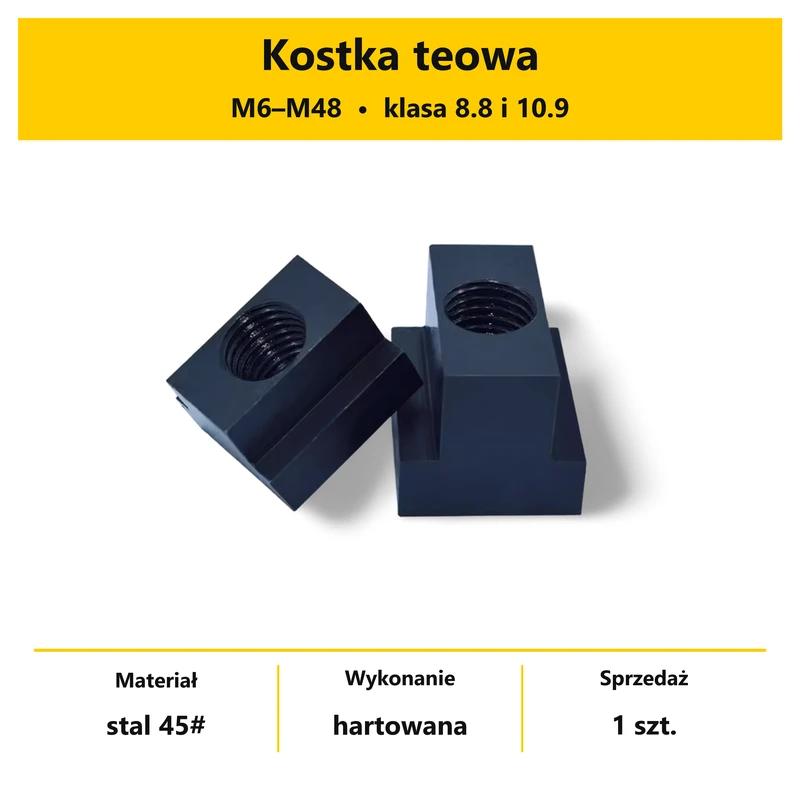

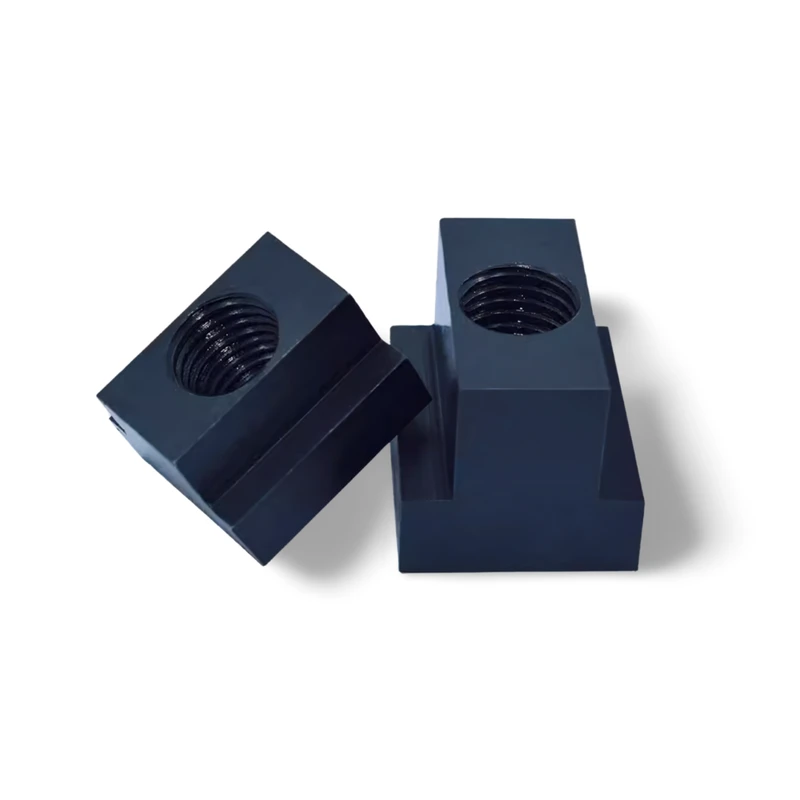

Kostka teowa / nakrętka teowa do rowka T stołu obrabiarki CNC, M6–M48, klasa 8.8 i 10.9
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 0555-19967
Opis produktu
Jeden produkt obejmuje wykonania z gwintem M6–M48, oznaczone klasą 8.8 lub 10.9. Każdy wariant ma własną grafikę wymiarową, dlatego można dobrać kostkę do konkretnego rowka stołu obrabiarki, płyty montażowej lub oprzyrządowania.
Kostka teowa — do czego służy?
Kostka teowa, nazywana również nakrętką teową albo nakrętką do rowka T, jest elementem mocującym wsuwanym w profilowany rowek stołu frezarki, wiertarki, centrum obróbczego lub stanowiska montażowego. Wewnętrzny gwint służy do połączenia ze śrubą mocującą.
Kształt stopniowanego korpusu opiera element w dolnej części rowka i ogranicza jego obrót podczas dokręcania. Kostki używa się między innymi z łapami mocującymi, dociskami, zderzakami, imadłami maszynowymi, płytami bazowymi i uchwytami wykonanymi pod konkretne oprzyrządowanie.
Przed zakupem trzeba sprawdzić nie tylko symbol gwintu. Ten sam gwint może występować w kilku korpusach o różnej szerokości, wysokości i długości, dlatego o dopasowaniu do rowka decyduje pełny komplet wymiarów.
Klasa 8.8 i 10.9 w jednej aukcji
Warianty oznaczone klasą 8.8 oraz 10.9 są zebrane w jednym selektorze produktu. Klasa jest zawsze podana w pełnej nazwie wariantu oraz na jego grafice. Pozwala to porównać wykonania bez przechodzenia między kilkoma osobnymi produktami.
Sprzedaż: cena dotyczy 1 sztuki wybranego wariantu. Opakowanie wielosztukowe używane w dostawie nie zmienia jednostki sprzedaży w sklepie.
Wybór klasy nie zastępuje kontroli wymiarów. Jeżeli dwa warianty mają ten sam gwint, ale inny korpus, nie należy traktować ich jako automatycznie zamiennych.
Jak czytać nazwę wariantu?
Nazwa wariantu zaczyna się od gwintu i klasy, a dalej podaje wykonanie korpusu oraz jego najważniejsze wymiary. Określenia „standardowa”, „powiększona”, „korpus M20” lub podobne ułatwiają orientację, ale ostatecznym kryterium są wartości w milimetrach.
| Parametr | Znaczenie podczas doboru |
|---|---|
| Gwint | M6, M8, M10 itd. określa gwint wewnętrzny współpracujący ze śrubą. |
| Szerokość górna | Wymiar węższej części przechodzącej przez wejście rowka. |
| Szerokość dolna | Wymiar podstawy pracującej w dolnej komorze rowka T. |
| Wysokość dolnej części | Wysokość stopnia osadzanego w szerszej części profilu. |
| Wysokość całkowita | Pełna wysokość korpusu potrzebna do kontroli prześwitu. |
| Długość całkowita | Pełny wymiar kostki w kierunku rowka. |
Dobór do rowka teowego krok po kroku
- Sprawdź wymagany gwint śruby mocującej.
- Zmierz wejście rowka i porównaj wynik z szerokością górną kostki.
- Zmierz dolną komorę rowka oraz porównaj ją z szerokością dolną.
- Sprawdź dostępną wysokość profilu, wysokość dolnej części i wysokość całkowitą.
- Upewnij się, że długość kostki nie koliduje z zakończeniem rowka ani innym elementem mocowania.
- Przy kilku wariantach z tym samym gwintem kieruj się wszystkimi wymiarami, a nie samym symbolem M.
Najważniejsza zasada: gwint określa śrubę, ale o dopasowaniu do stołu decyduje cały korpus.
Materiał i wykonanie
- Materiał: stal 45#.
- Obróbka: wykonanie hartowane.
- Powierzchnia: czerniona; prawidłowe przechowywanie ogranicza ryzyko korozji.
- Klasa podana w wariancie: 8.8 albo 10.9.
- Gwinty: metryczne, od M6 do M48 zależnie od wariantu.
- Jednostka sprzedaży: 1 sztuka.
Klasa, materiał i sposób obróbki odnoszą się do wybranego wariantu zgodnie z jego oznaczeniem. Nie należy przenosić parametrów jednego wariantu na inny bez sprawdzenia nazwy i grafiki.

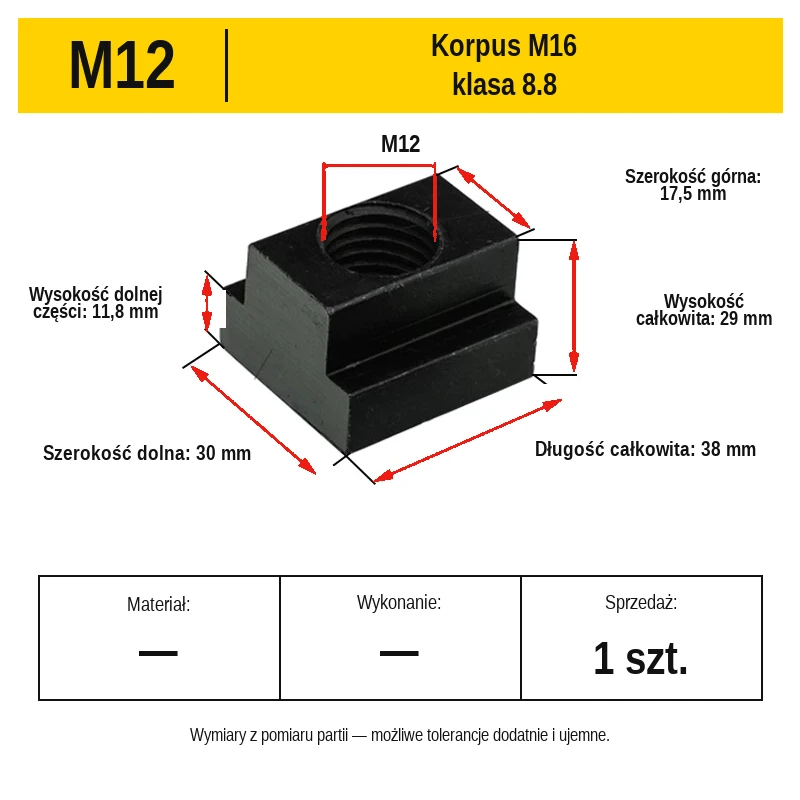

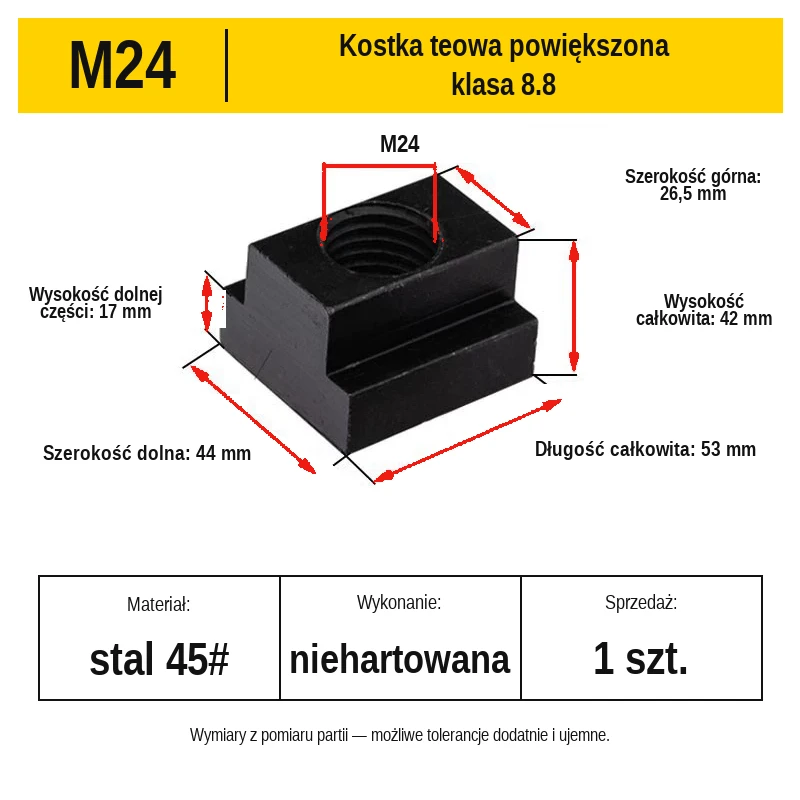

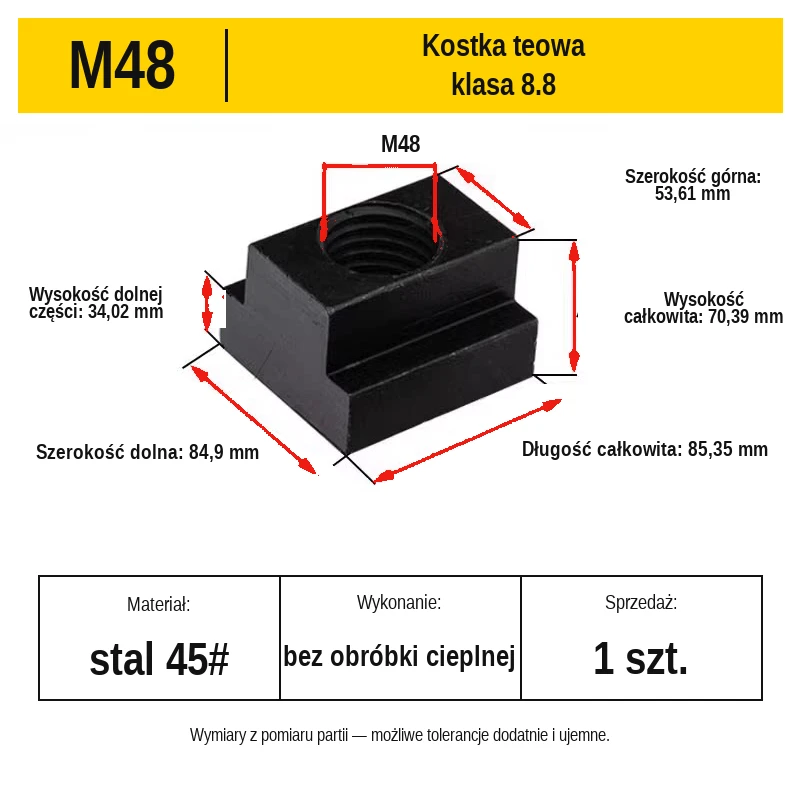

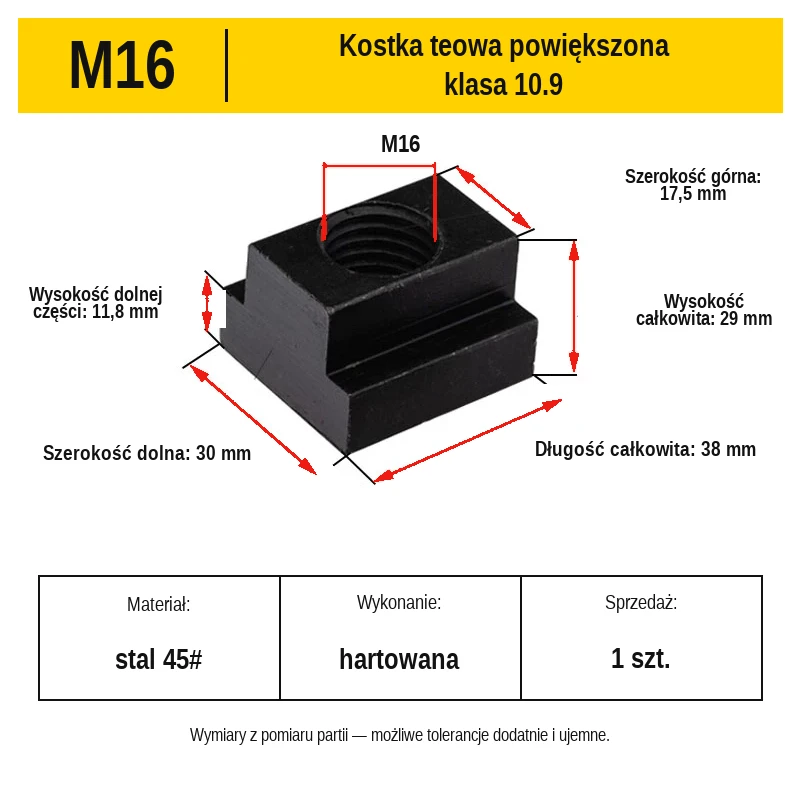

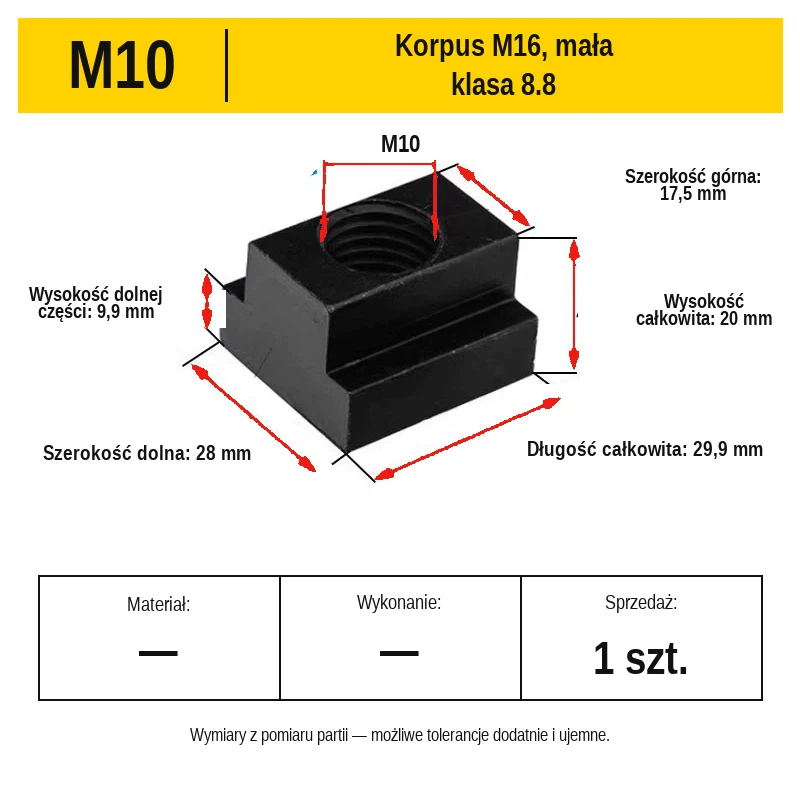

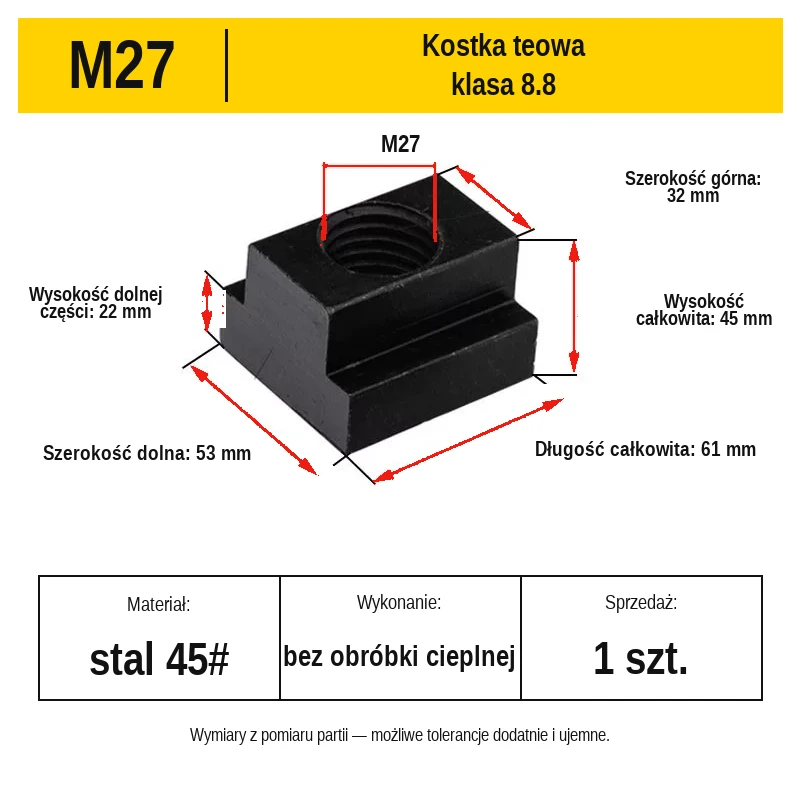

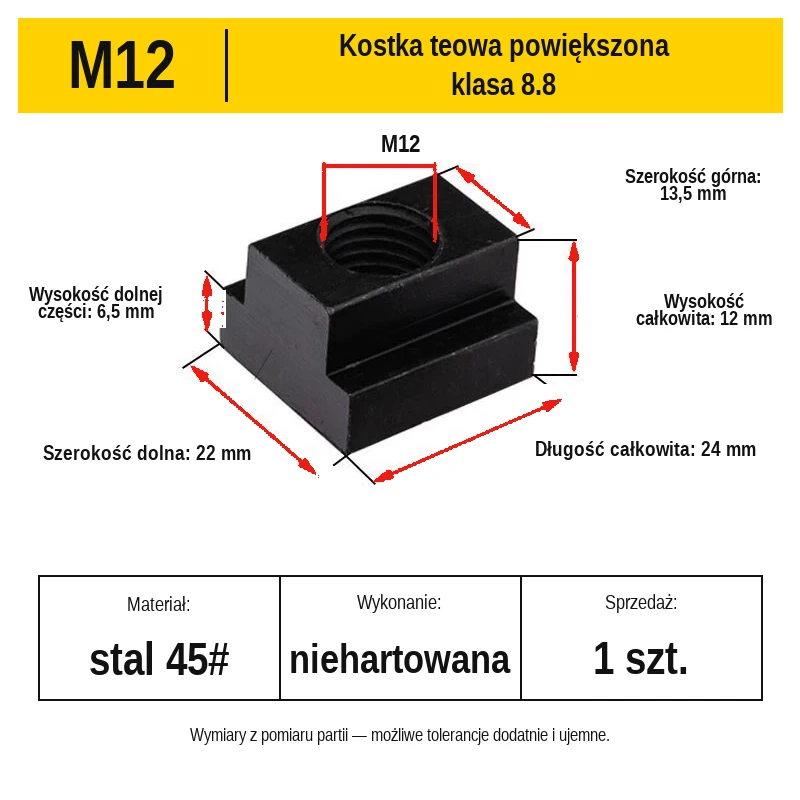

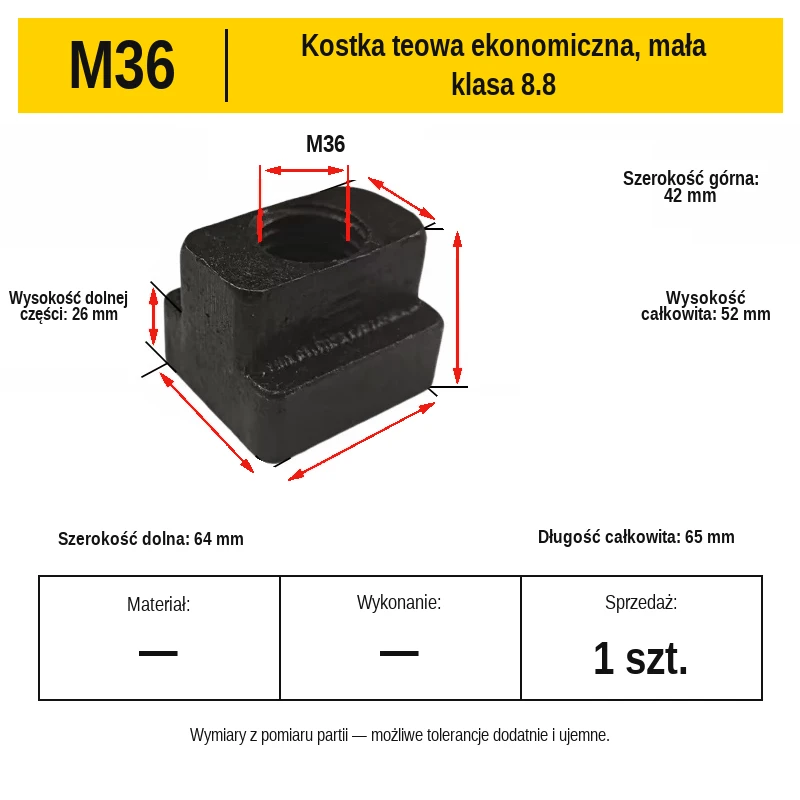

Wymiary pokazane na grafikach wariantów

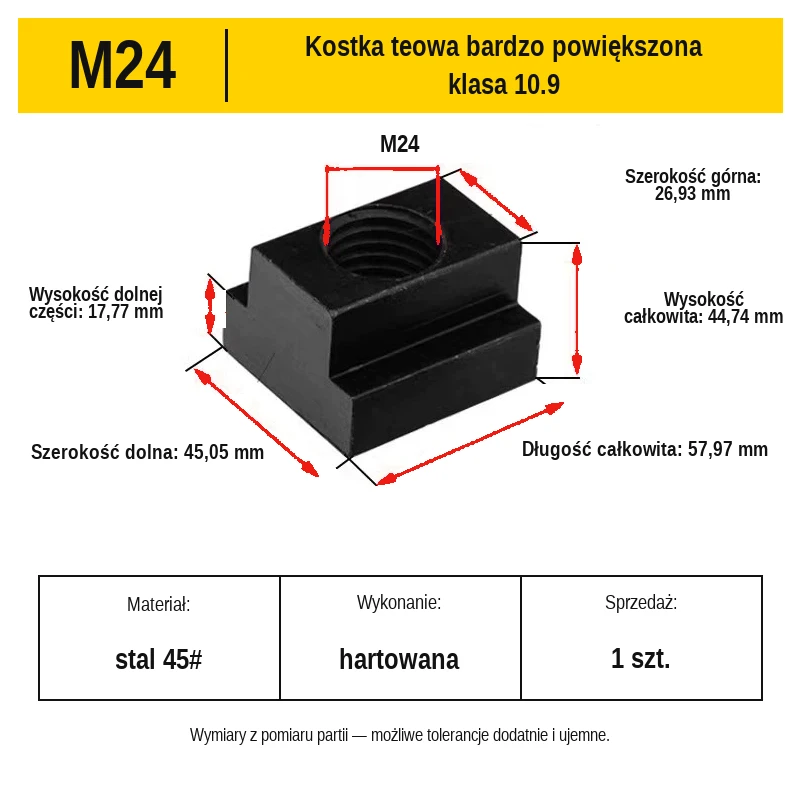

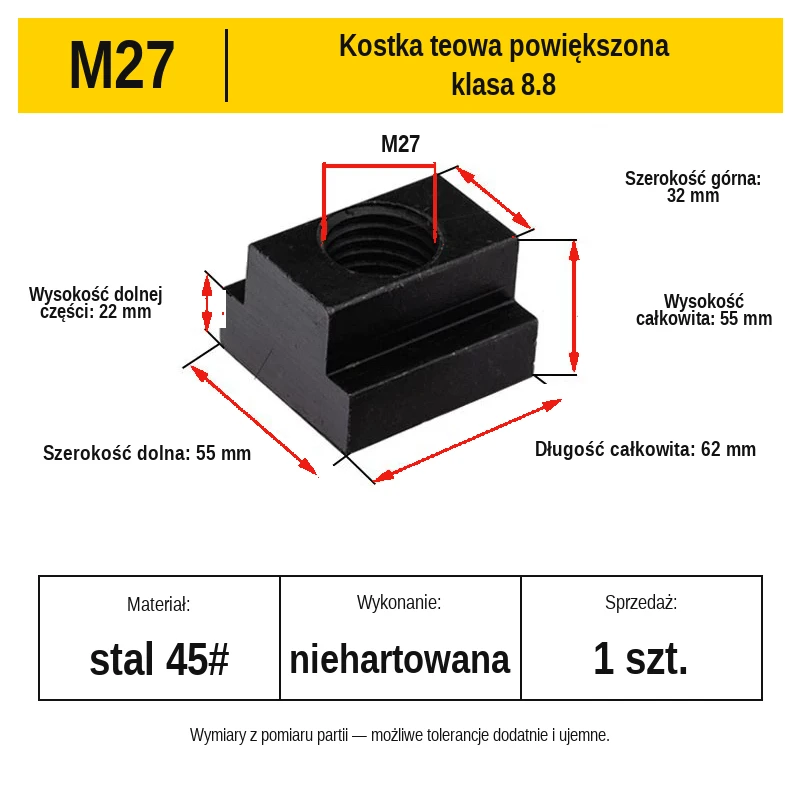

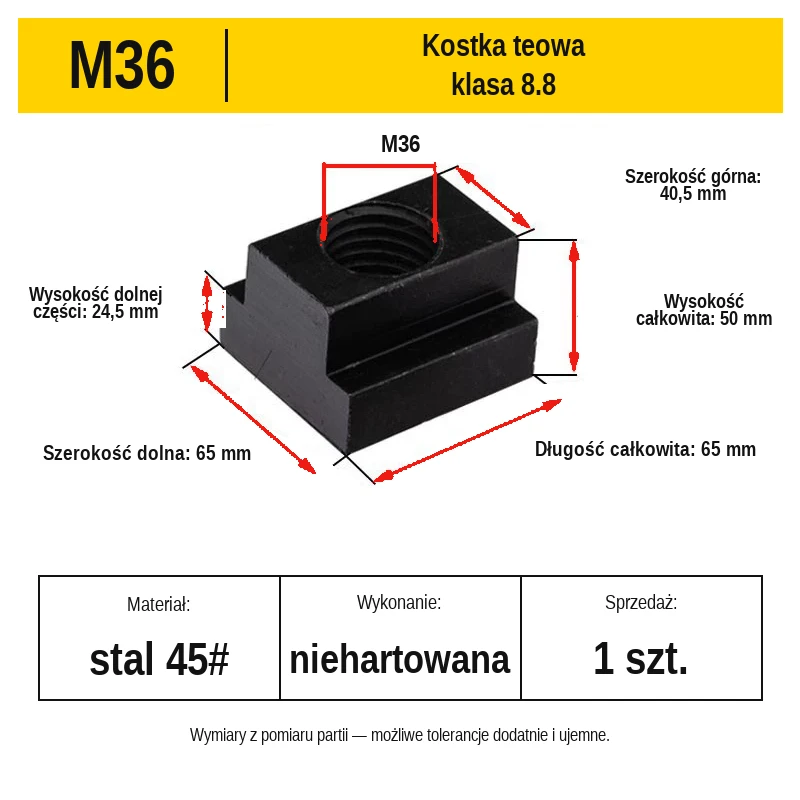

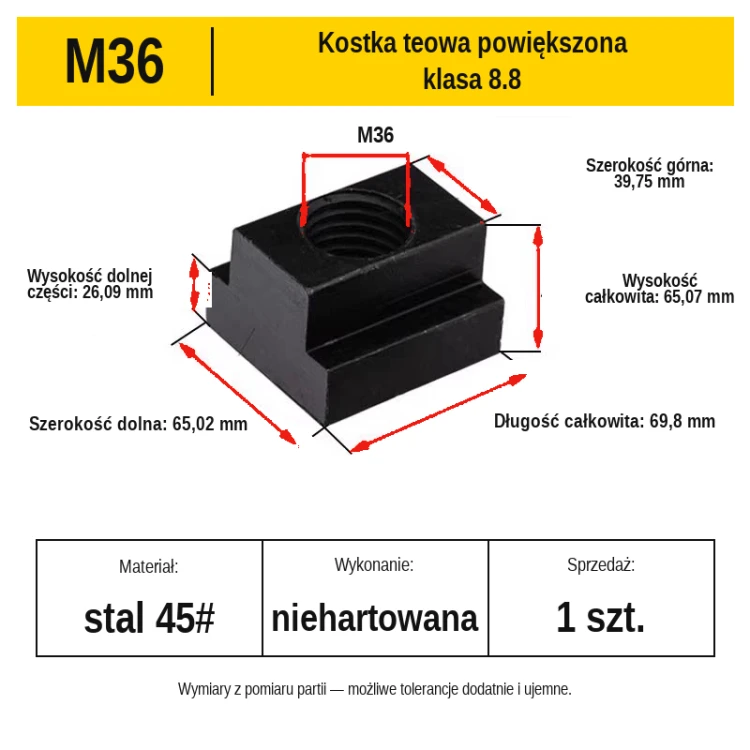

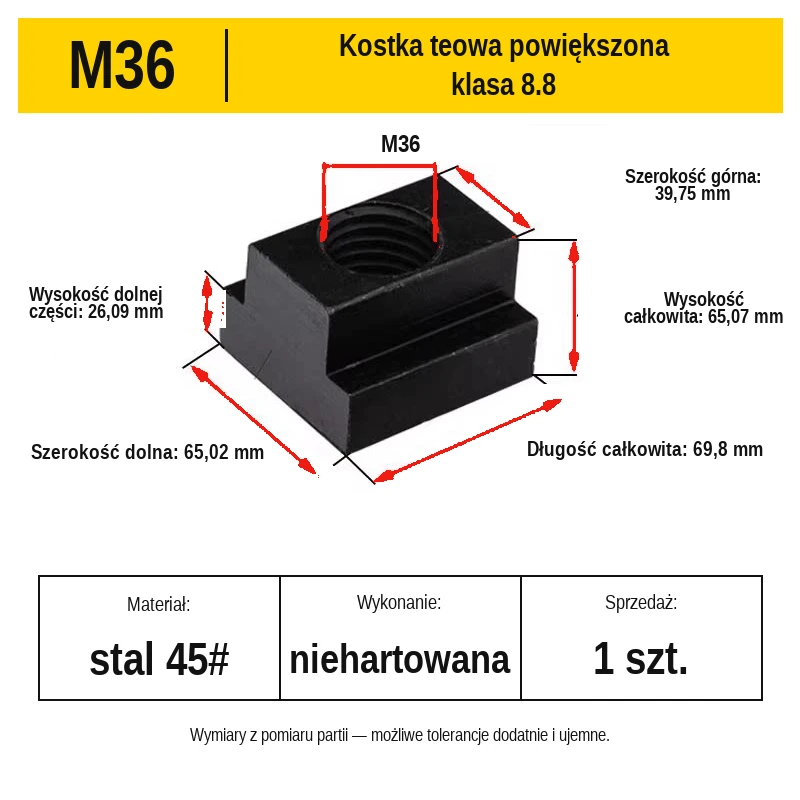

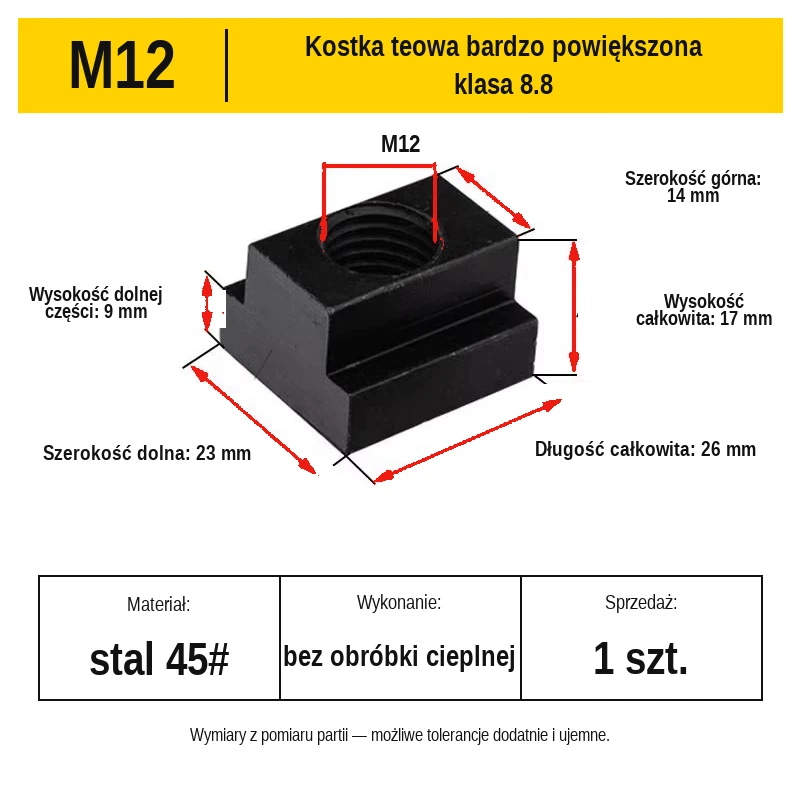

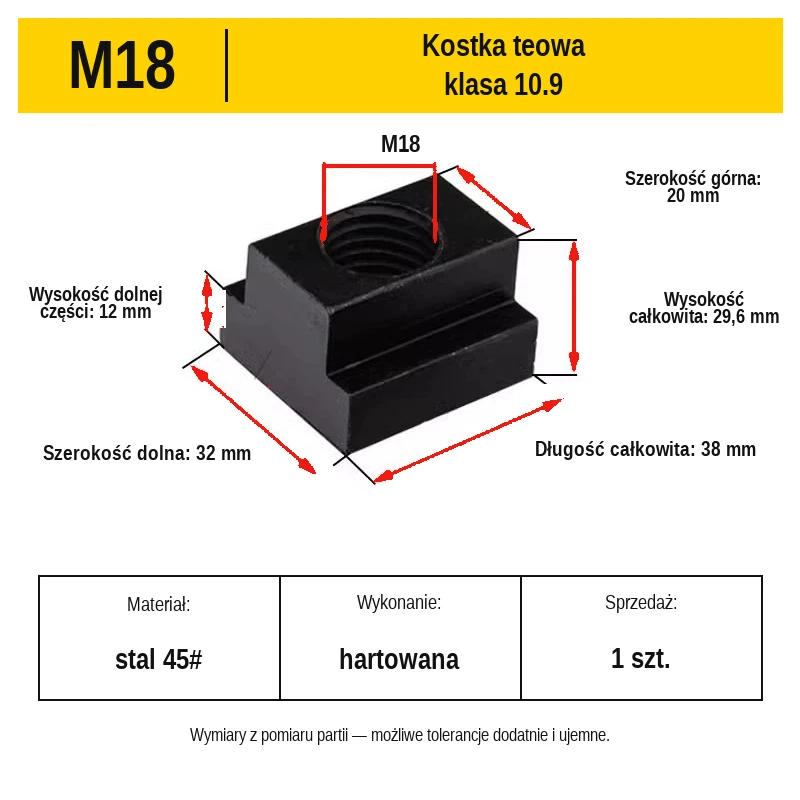

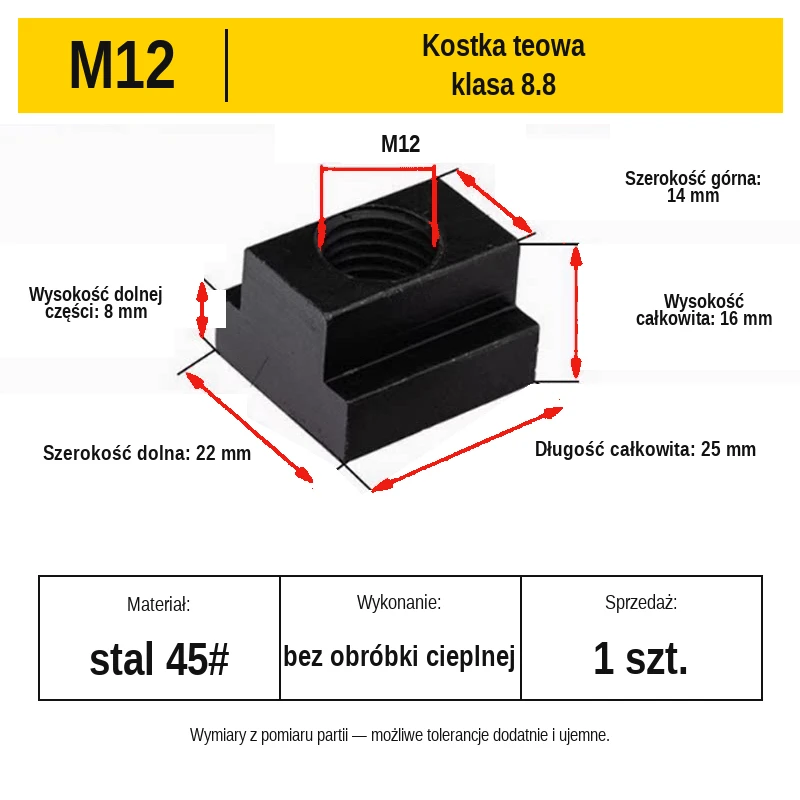

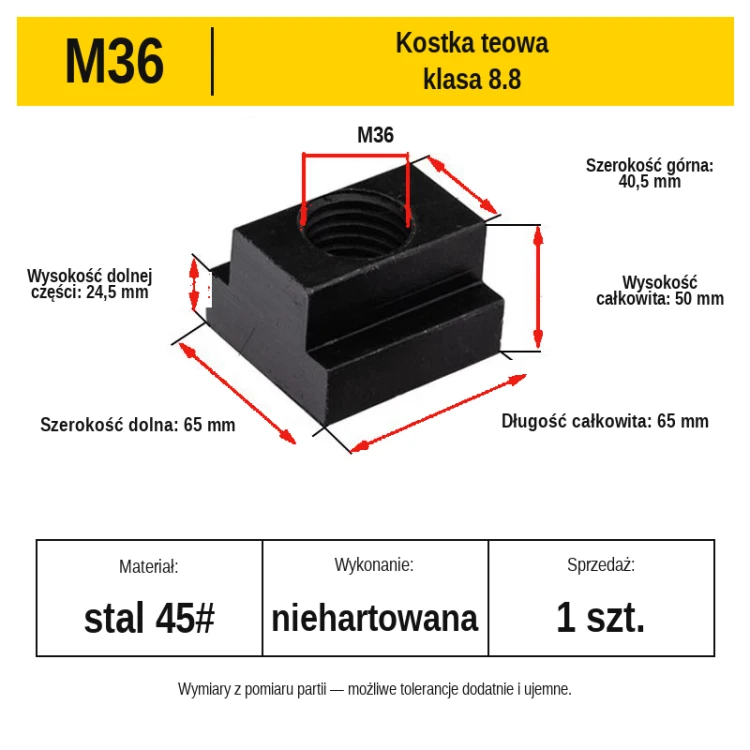

Każda karta wariantu pokazuje odpowiadający mu gwint oraz linie wymiarowe: szerokość górną, szerokość dolną, wysokość dolnej części, wysokość całkowitą i długość całkowitą. Wartości na grafice oraz w nazwie selektora odnoszą się do tej samej kostki.
Wymiary pochodzą z pomiaru partii. Ze względu na proces wytwarzania możliwe są niewielkie tolerancje dodatnie i ujemne. Jeżeli połączenie pracuje blisko granicy pasowania, należy przewidzieć luz montażowy i nie projektować go wyłącznie na wartość nominalną.
Zastosowanie i zawartość zestawu
Kostki teowe stosuje się do mocowania imadeł maszynowych, łap i docisków, przyrządów obróbkowych, zderzaków, uchwytów, płyt bazowych oraz elementów pozycjonujących na stołach z rowkami T. Mogą pracować w oprzyrządowaniu frezarek konwencjonalnych i CNC, wiertarek, centrów obróbczych oraz stanowisk montażowych z odpowiednim profilem rowka.
Otrzymujesz 1 sztukę kostki teowej w wybranym wariancie. Śruba, łapa dociskowa, podkładka, imadło i pozostałe elementy mocowania nie wchodzą w skład produktu.
Kontrola przed zamówieniem
Jeżeli rowek był wykonywany indywidualnie albo stół ma nietypowy profil, zmierz go w kilku miejscach. Zanieczyszczenia, zadziory i warstwa zabezpieczająca mogą wpływać na wynik pomiaru. Kostka powinna wsunąć się swobodnie, bez wciskania i bez zakleszczania w dolnej części rowka.
Przy wymianie istniejącego elementu najlepiej porównać pięć danych: gwint, szerokość górną, szerokość dolną, wysokość całkowitą i długość całkowitą. Samo podobieństwo wyglądu nie potwierdza zamienności.
Przed dodaniem do koszyka sprawdź pełną nazwę wariantu oraz jego grafikę wymiarową. Warianty o tym samym gwincie mogą różnić się korpusem, dlatego nie muszą być wzajemnie zamienne.
