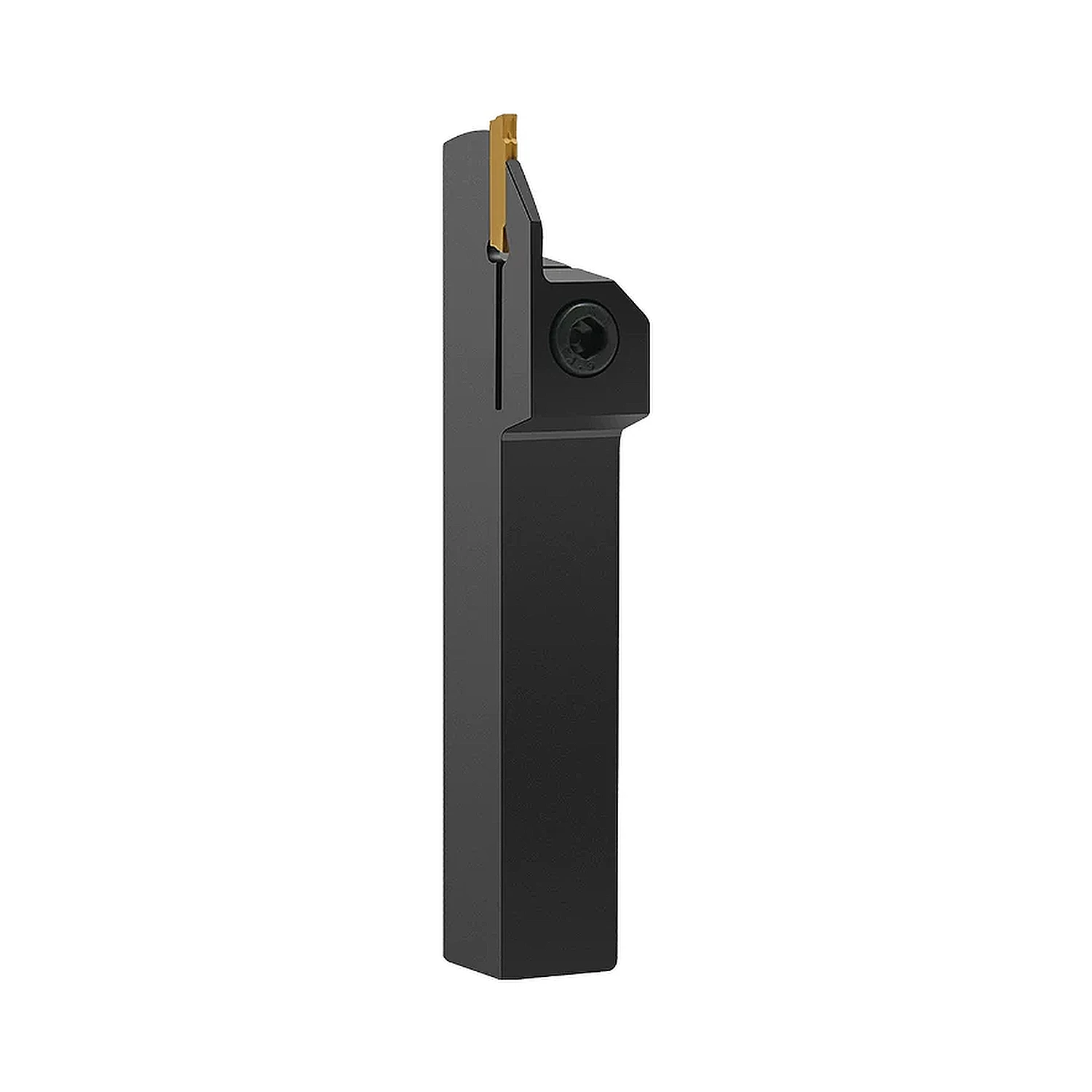

Nóż tokarski przecinak MGEHR / MGEHL prawotnący i lewotnący, rozmiary 10-40 mm, szerokość rowka 1.5-6 mm, głębokość T10-T40, płytki MGMN / MGGN / MRMN

Kortools
Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 60,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MGEHL1010-1.5T10 MGEHL1010-2T10 MGEHL1010-3T10 MGEHL1212-1.5T12 MGEHL1212-2T12 MGEHL1212-2.5T12 MGEHL1212-3T12 MGEHL1616-1.5T16 MGEHL1616-2T16 MGEHL1616-2.5T16 MGEHL1616-3T16 MGEHL1616-4T16 MGEHL2020-1.5T20 MGEHL2020-2T20 MGEHL2020-2T25 MGEHL2020-2.5T20 MGEHL2020-3T20 MGEHL2020-3T25 MGEHL2020-3T30 MGEHL2020-4T20 MGEHL2020-4T25 MGEHL2020-4T30 MGEHL2020-4T35 MGEHL2020-5T20 MGEHL2020-6T20 MGEHL2525-1.5T25 MGEHL2525-2T25 MGEHL2525-2.5T25 MGEHL2525-3T25 MGEHL2525-3T30 MGEHL2525-4T25 MGEHL2525-4T30 MGEHL2525-4T35 MGEHL2525-4T40 MGEHL2525-5T25 MGEHL2525-5T30 MGEHL2525-5T35 MGEHL2525-6T25 MGEHL3232-3T32 MGEHL3232-4T32 MGEHL3232-5T32 MGEHL3232-6T32 MGEHL4040-3T40 MGEHL4040-4T40 MGEHL4040-5T40 MGEHL4040-6T40 MGEHR1010-1.5T10 MGEHR1010-2T10 MGEHR1010-2.5T10 MGEHR1010-3T10 MGEHR1212-1.5T12 MGEHR1212-2T12 MGEHR1212-2.5T12 MGEHR1212-3T12 MGEHR1616-1.5T16 MGEHR1616-2T16 MGEHR1616-2.5T16 MGEHR1616-3T16 MGEHR1616-4T16 MGEHR2020-1.5T20 MGEHR2020-2T20 MGEHR2020-2T25 MGEHR2020-2T30 MGEHR2020-2T35 MGEHR2020-2.5T20 MGEHR2020-2.5T25 MGEHR2020-3T20 MGEHR2020-3T25 MGEHR2020-3T30 MGEHR2020-3T35 MGEHR2020-4T20 MGEHR2020-4T25 MGEHR2020-4T30 MGEHR2020-4T35 MGEHR2020-5T20 MGEHR2020-5T30 MGEHR2020-5T35 MGEHR2020-6T20 MGEHR2020-6T30 MGEHR2020-6T35 MGEHR2525-1.5T25 MGEHR2525-2T25 MGEHR2525-2T30 MGEHR2525-2T35 MGEHR2525-2.5T25 MGEHR2525-3T25 MGEHR2525-3T30 MGEHR2525-3T35 MGEHR2525-3T40 MGEHR2525-4T25 MGEHR2525-4T30 MGEHR2525-4T35 MGEHR2525-4T40 MGEHR2525-5T25 MGEHR2525-5T30 MGEHR2525-5T35 MGEHR2525-6T25 MGEHR2525-6T30 MGEHR2525-6T35 MGEHR2525-6T40 MGEHR3232-2T32 MGEHR3232-2.5T32 MGEHR3232-3T25 MGEHR3232-3T30 MGEHR3232-3T32 MGEHR3232-4T25 MGEHR3232-4T30 MGEHR3232-4T32 MGEHR3232-4T35 MGEHR3232-4T40 MGEHR3232-5T30 MGEHR3232-5T32 MGEHR3232-5T35 MGEHR3232-5T40 MGEHR3232-6T32 MGEHR4040-3T40 MGEHR4040-4T40 MGEHR4040-5T40 MGEHR4040-6T40 MGEHR2525-5T40
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

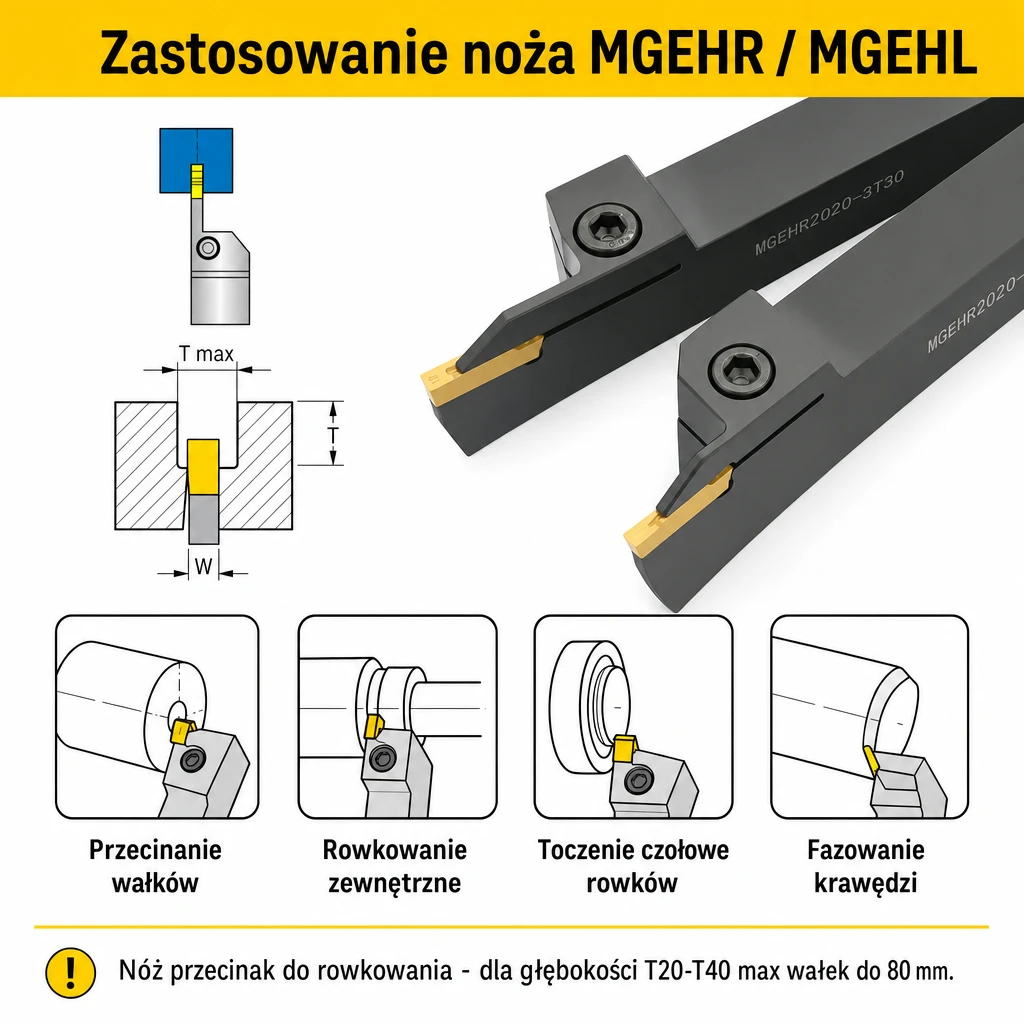

Nóż tokarski przecinak składany MGEHR / MGEHL do toczenia rowków zewnętrznych, przecinania wałków oraz toczenia czołowego. Trzonek z konstrukcyjnej stali stopowej, mocowanie płytki dociskowe (typ "spring clamp"). Współpracuje z płytkami wymiennymi MGMN / MGGN / MRMN w zależności od geometrii rowka i materiału.

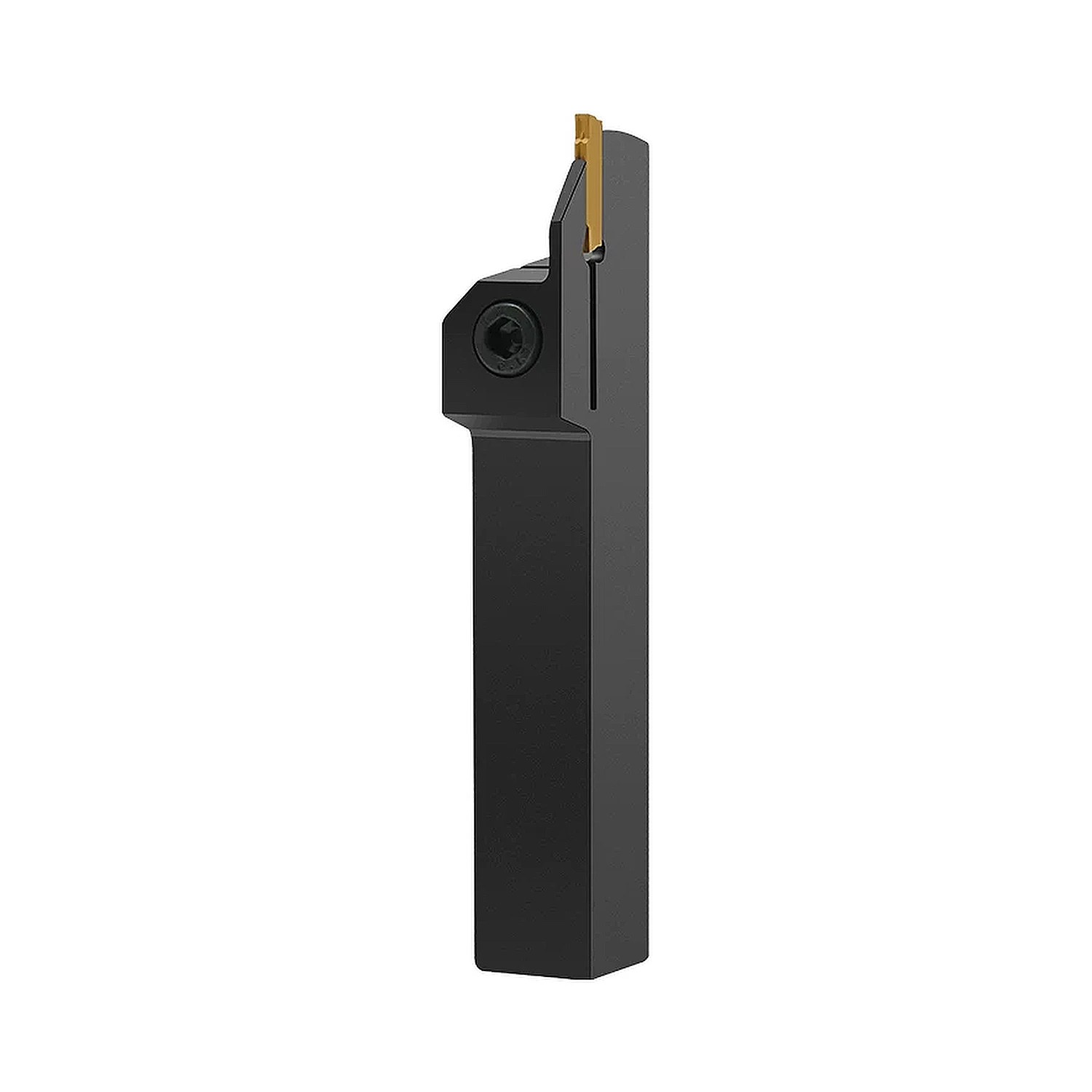

Dostępne w wersji prawotnącej (R) i lewotnącej (L), siedem rozmiarów chwytu (10-40 mm) i siedem szerokości rowka (1.5-6 mm). Dla wybranych chwytów (16-32 mm) dostępne warianty z przedłużoną głębokością skrawania T - oznaczone w kodzie jako T20, T25, T30, T35, T40. Łącznie 120 wariantów.

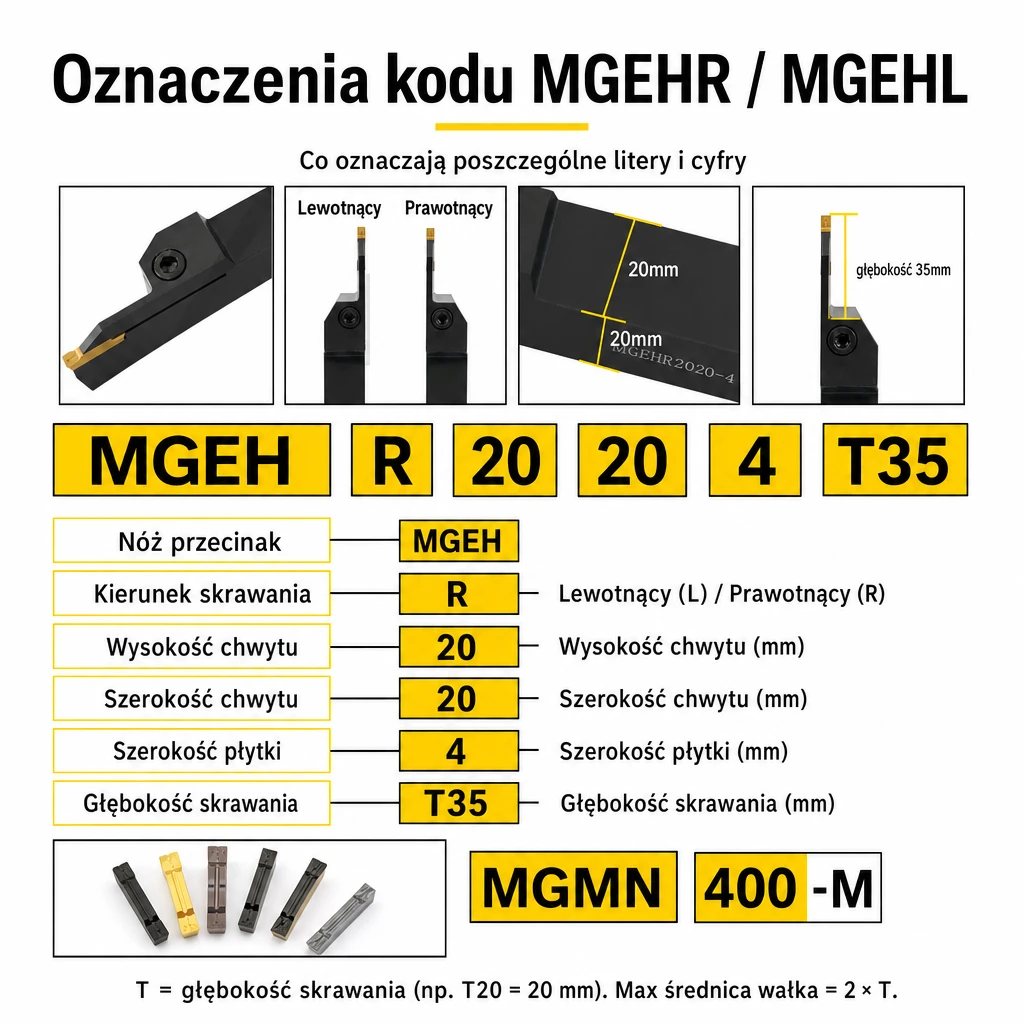

Jak czytać nasz kod wariantu

Każdy wariant ma w nazwie pełną informację o jego wydajności roboczej:

MGEHR2020-4T20

  • MGEHR - prawotnący (MGEHL = lewotnący)
  • 2020 - chwyt 20×20 mm
  • 4 - szerokość rowka 4 mm (= szerokość płytki MGMN400)
  • T20 - maksymalna głębokość skrawania 20 mm → klient może przeciąć wałek do średnicy φ40 mm

Zasada: maksymalna średnica wałka, który można przeciąć = 2 × głębokość T (bo nóż wcina się przez środek do osi wrzeciona).

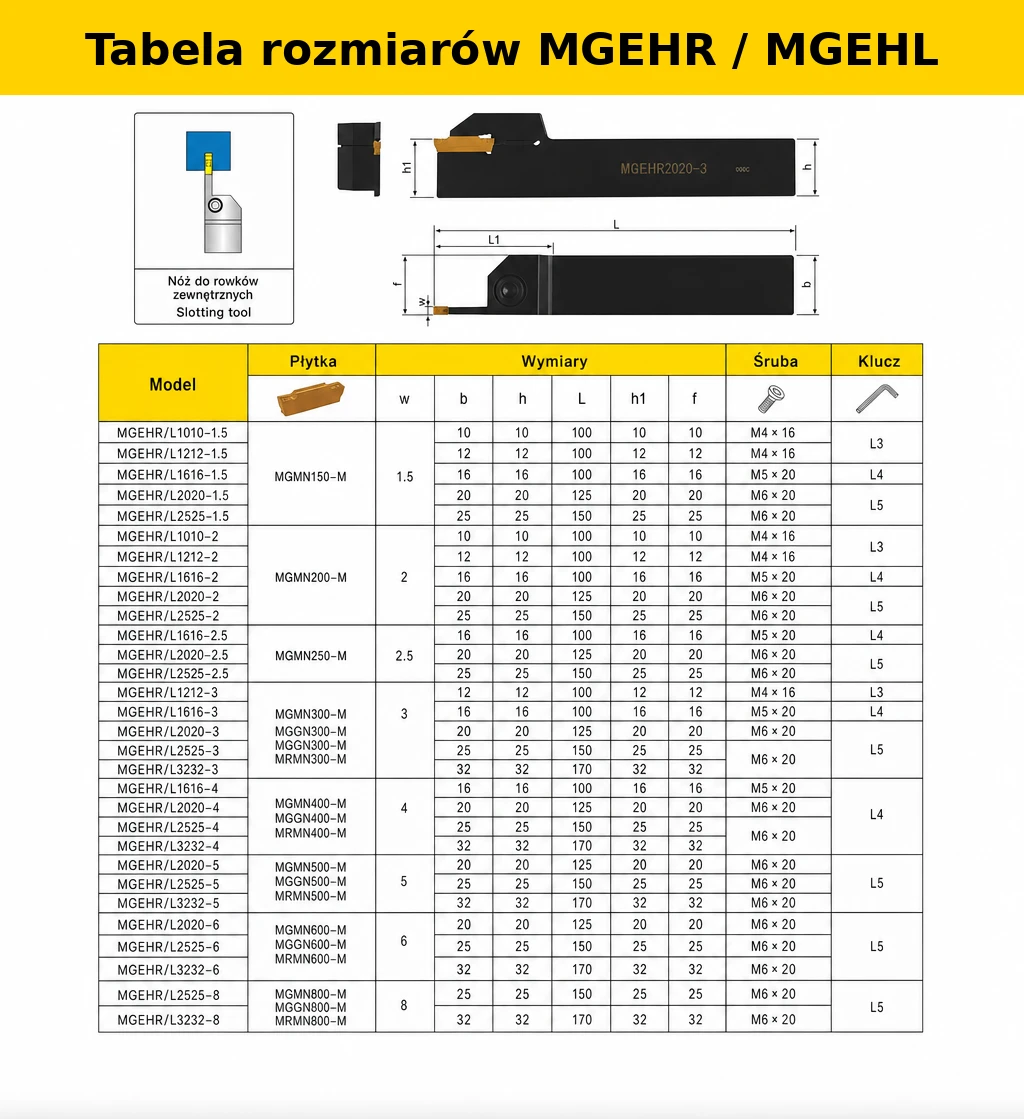

Dostępne rozmiary i wydajność robocza

Chwyt [mm] Głębokość T [mm] Max wałek [mm] Szerokości rowka [mm] Długość noża [mm] Płytka
10 × 10 T10 φ 20 1.5 / 2 / 2.5 / 3 100 MGMN 150-300
12 × 12 T12 φ 24 1.5 / 2 / 2.5 / 3 100 MGMN 150-300
16 × 16 T16 φ 32 1.5 / 2 / 2.5 / 3 / 4 100 MGMN 150-400
20 × 20 T20 / T25 / T30 / T35 φ 40 / 50 / 60 / 70 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 125 MGMN 150-600
25 × 25 T25 / T30 / T35 / T40 φ 50 / 60 / 70 / 80 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 150 MGMN 150-600
32 × 32 T25 / T30 / T32 / T35 / T40 φ 50 / 60 / 64 / 70 / 80 2 / 2.5 / 3 / 4 / 5 / 6 170 MGMN 200-600
40 × 40 T40 φ 80 3 / 4 / 5 / 6 200 MGMN 300-600

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski przecinak do rowkowania zewnętrznego
OznaczenieMGEHR (prawotnący) / MGEHL (lewotnący)
Mocowanie płytkiSpring clamp (sprężynowy)
Typy kompatybilnych płytekMGMN (przecinanie/rowkowanie), MGGN (rowki precyzyjne), MRMN (rowki promieniowe)
Zakres szerokości rowka1.5 - 6 mm (zależnie od chwytu)
Zakres głębokości skrawaniaT10 - T40 mm (zależnie od wariantu)
Liczba wariantów120 (60 prawotnących + 60 lewotnących)
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
Klucz w zestawieImbus (L3.0 / L4.0 / L5.0 / L6.0 - dobrany do rozmiaru)
Płytka w zestawieNie - płytki MGMN/MGGN/MRMN sprzedawane osobno

Płytki kompatybilne

Każdy chwyt współpracuje z konkretnym zakresem szerokości płytek. Numer w oznaczeniu płytki (np. MGMN300) odpowiada szerokości rowka (3 mm):

PłytkaSzerokość rowkaZastosowanie
MGMN 150 / 200 / 250 / 300 / 400 / 500 / 6001.5 / 2 / 2.5 / 3 / 4 / 5 / 6 mmStandardowe przecinanie i rowkowanie zewnętrzne
MGGN (różne szerokości)jak MGMNRowki precyzyjne (geometria neutralna)
MRMN (różne szerokości)jak MGMNRowki z promieniem (rounded grooving)

Dobór noża do tokarki - praktyczne wskazówki

Typ tokarki / zastosowanieZalecany rozmiar
Mini tokarka, mikroobróbka, wałki do φ20MGEHR1010-X T10
Tokarka hobbystyczna, wałki do φ24-32MGEHR1212-X T12 lub MGEHR1616-X T16
Tokarka CNC, wałki φ40-70MGEHR2020-X T20-T35
Tokarka CNC, wałki φ50-80MGEHR2525-X T25-T40
Ciężka obróbka CNC, duże detaleMGEHR3232-X T32-T40 lub MGEHR4040-X T40

FAQ

Czy nóż jest sprzedawany z płytką?

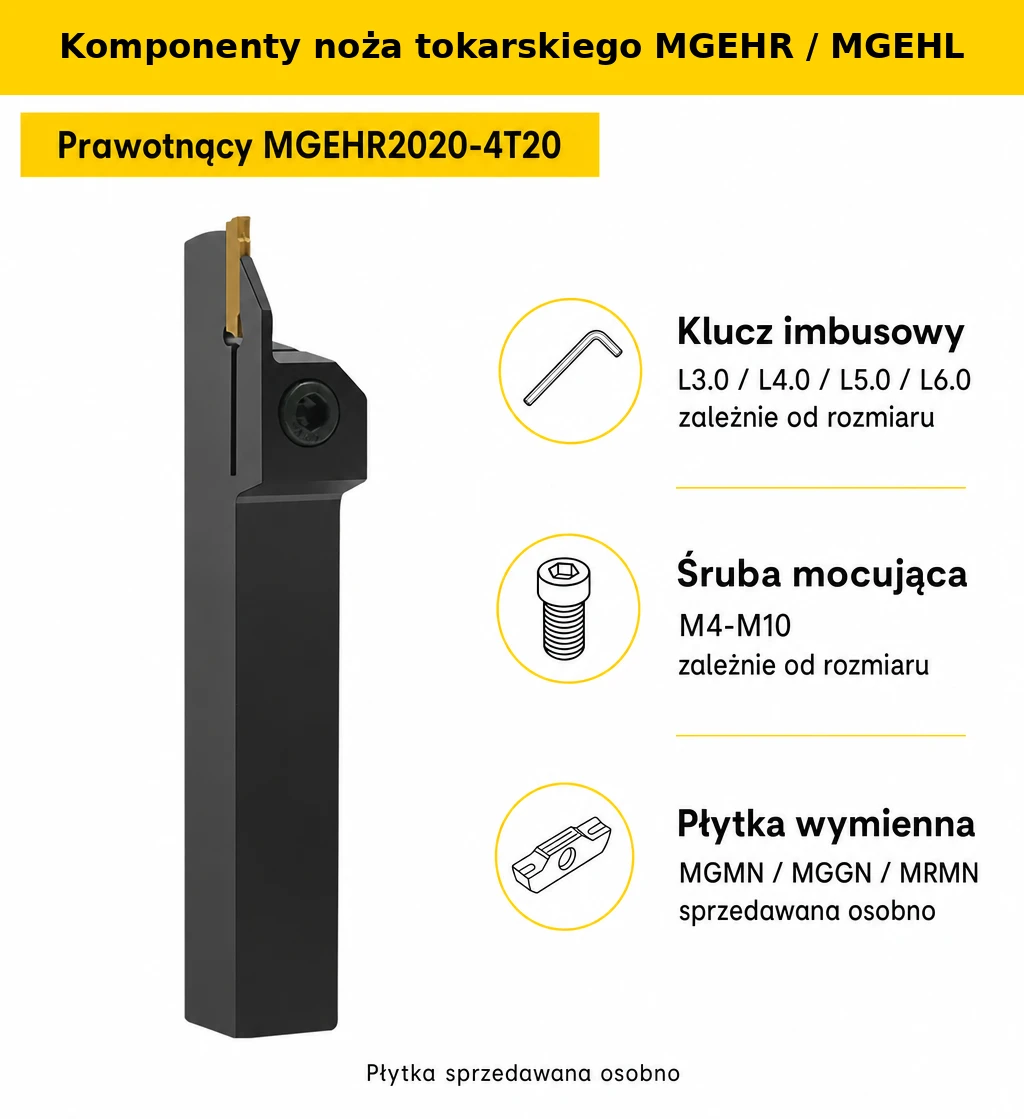

Nie. Nóż MGEHR sprzedawany jest jako sam trzonek z kluczem imbusowym. Płytki MGMN / MGGN / MRMN sprzedajemy osobno w kategorii „Płytki do rowkowania".

Czym różni się MGEHR od MGEHL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący. Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Co dokładnie oznacza T20, T25 itd.?
T to maksymalna głębokość skrawania danego noża - na ile milimetrów wcina się w materiał. Przykład: MGEHR2020-4T35 tnie rowek szerokości 4 mm na głębokość 35 mm. Maksymalna średnica wałka, który można przeciąć tym nożem = 2 × T (czyli φ70 mm).

Dlaczego ten sam chwyt (np. 2020) ma kilka wariantów T?
Im głębsza wymagana głębokość skrawania, tym dłuższa głowica noża wystaje z chwytu - co zmniejsza sztywność. Dla maksymalnej sztywności (lekkie zastosowania) wybieraj wariant z niższym T (np. T20 dla chwytu 2020). Dla głębokich rowków wybieraj T30-T35.

Jaki klucz imbusowy jest w zestawie?
Zależy od rozmiaru chwytu: 10/12 mm → L3.0, 16 mm → L4.0, 20/25/32 mm → L5.0, 40 mm → L6.0.

Czy nóż MGEHR nadaje się do toczenia stali nierdzewnej / aluminium?
Tak - geometria zależy od doboru płytki MGMN. Płytki w gatunkach: PC (do stali), AL (do aluminium), MM (do nierdzewki), HM (do twardych). Dla pełnego doboru patrz katalog płytek MGMN.

Jak rozróżnić MGMN od MGGN i MRMN?
MGMN - standardowa płytka do przecinania, geometria neutralna. MGGN - precyzyjna, do rowków o ścisłych tolerancjach. MRMN - z promieniem naroża, do rowków zaokrąglonych (np. pod O-ring).
