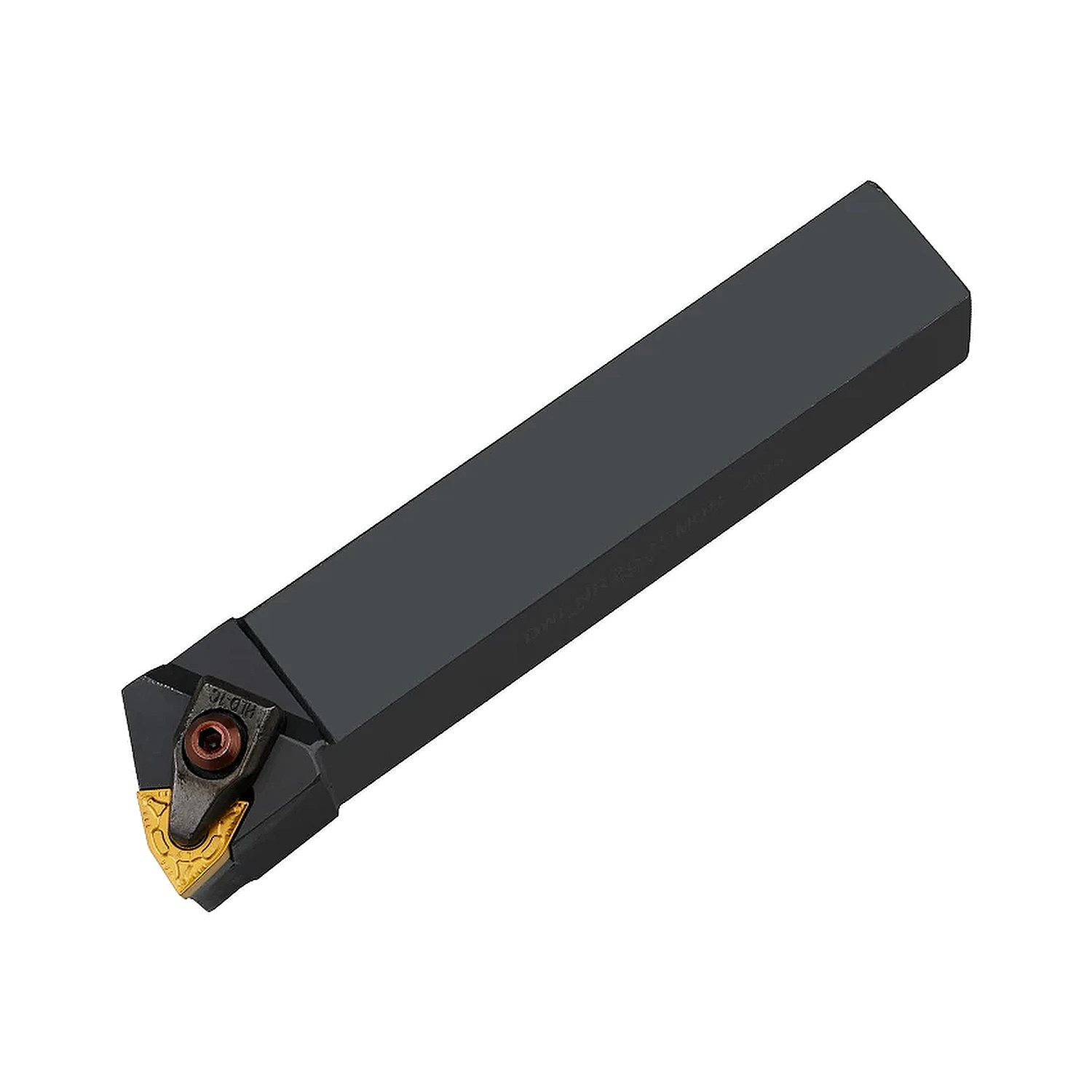

Nóż tokarski składany DWLNR / DWLNL prawotnący i lewotnący, rozmiary 20/25/32 mm, płytka DNMG (1503/1504), kąt główny 95°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz DWLNR2020K08 DWLNR2525M08 DWLNR3232P08 DWLNL2020K08 DWLNL2525M08 DWLNL3232P08
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany DWLNR / DWLNL do toczenia zewnętrznego. Trzonek z konstrukcyjnej stali stopowej, mocowanie płytki dociskaczem górnym (typ D - top clamp). Gniazdo na płytkę wymienną DNMG (kąt naroża 55°). Kąt główny przystawienia 95° - uniwersalny do toczenia długich wałków, fazowania i obróbki ramion.

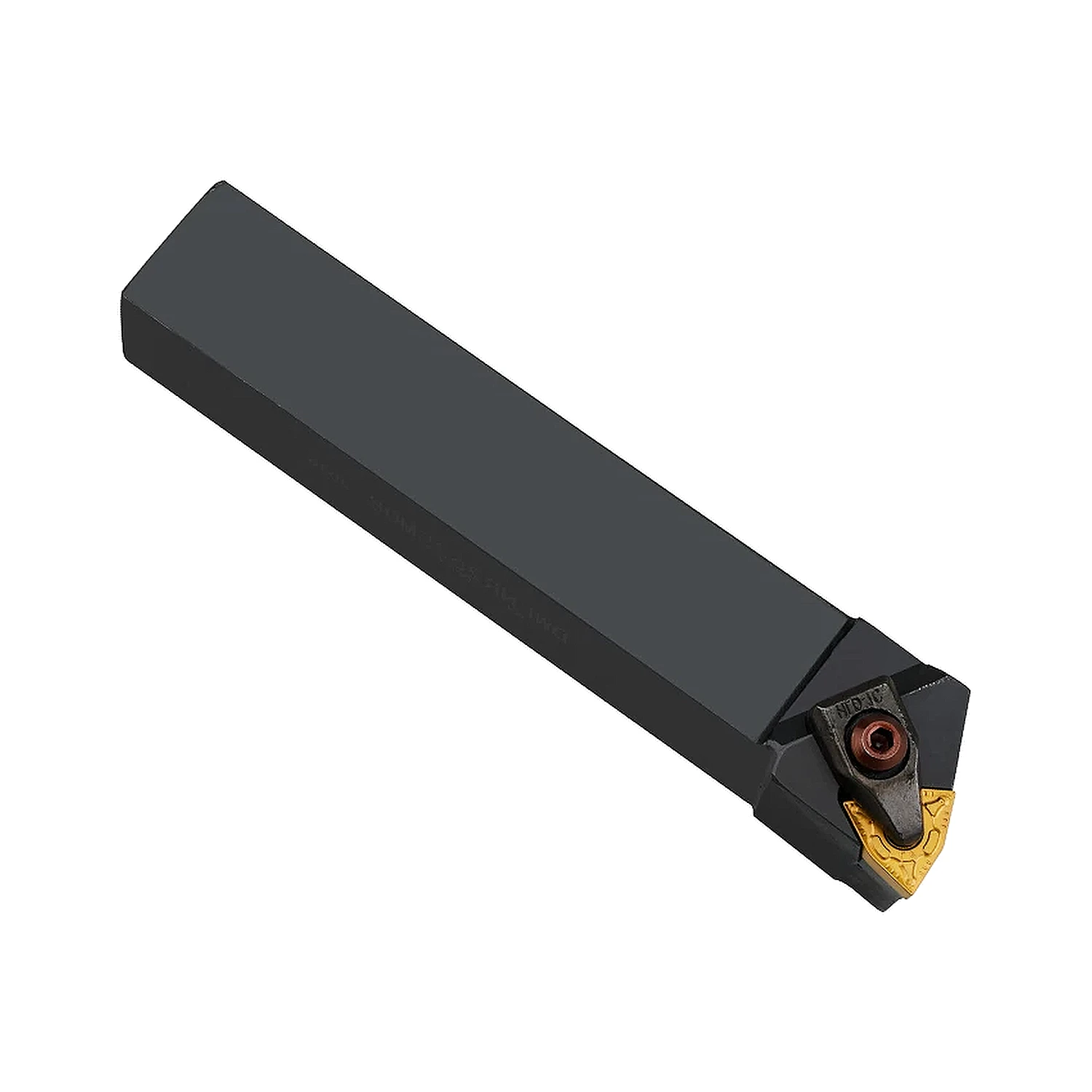

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w trzech rozmiarach chwytu: 20, 25, 32 mm. Wszystkie warianty z gniazdem na płytkę DNMG 1503 / 1504 (krawędź skrawająca 8 mm). Płytki sprzedawane osobno.

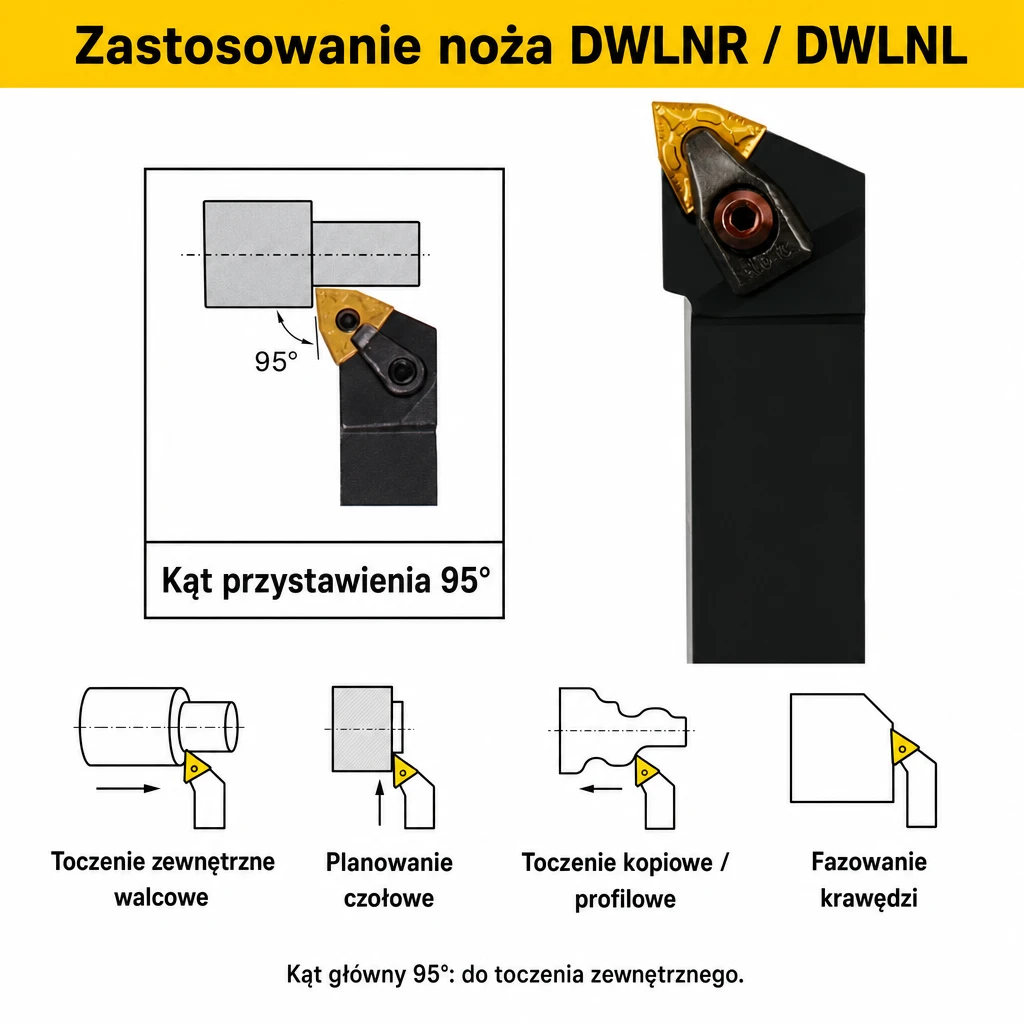

Zastosowanie - co tym nożem można zrobić?

  • Toczenie zewnętrzne walcowe - obrabianie powierzchni cylindrycznych wałków
  • Planowanie czołowe - obrabianie powierzchni czołowych detali
  • Toczenie kopiowe / profilowe - obrabianie krzywizn i profili o zmiennej średnicy
  • Fazowanie krawędzi - tworzenie fazek pod kątem 45° lub innym

Kąt główny 95° to standard dla toczenia uniwersalnego - sprawdza się przy długich wałkach (brak wibracji), ostrych ramionach oraz przy toczeniu detali z dłuższymi szyjkami.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISODWLNR (prawotnący) / DWLNL (lewotnący)
Kąt główny przystawienia (κ)95°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejDNMG (4-krawędziowa, kąt naroża 55°)
Mocowanie płytkiDociskacz górny (typ D - top clamp)
Długość krawędzi płytki8 mm (DNMG 1503 / 1504)
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
Klucz w zestawieImbus L3.0 + L4.0
Płytka w zestawieNie - płytki DNMG sprzedawane osobno

Dostępne rozmiary

Model (R / L) Trzonek [mm] Długość [mm] Płytka
DWLNR / DWLNL 2020K0820 × 20125DNMG 1503 / 1504
DWLNR / DWLNL 2525M0825 × 25150DNMG 1503 / 1504
DWLNR / DWLNL 3232P0832 × 32170DNMG 1503 / 1504

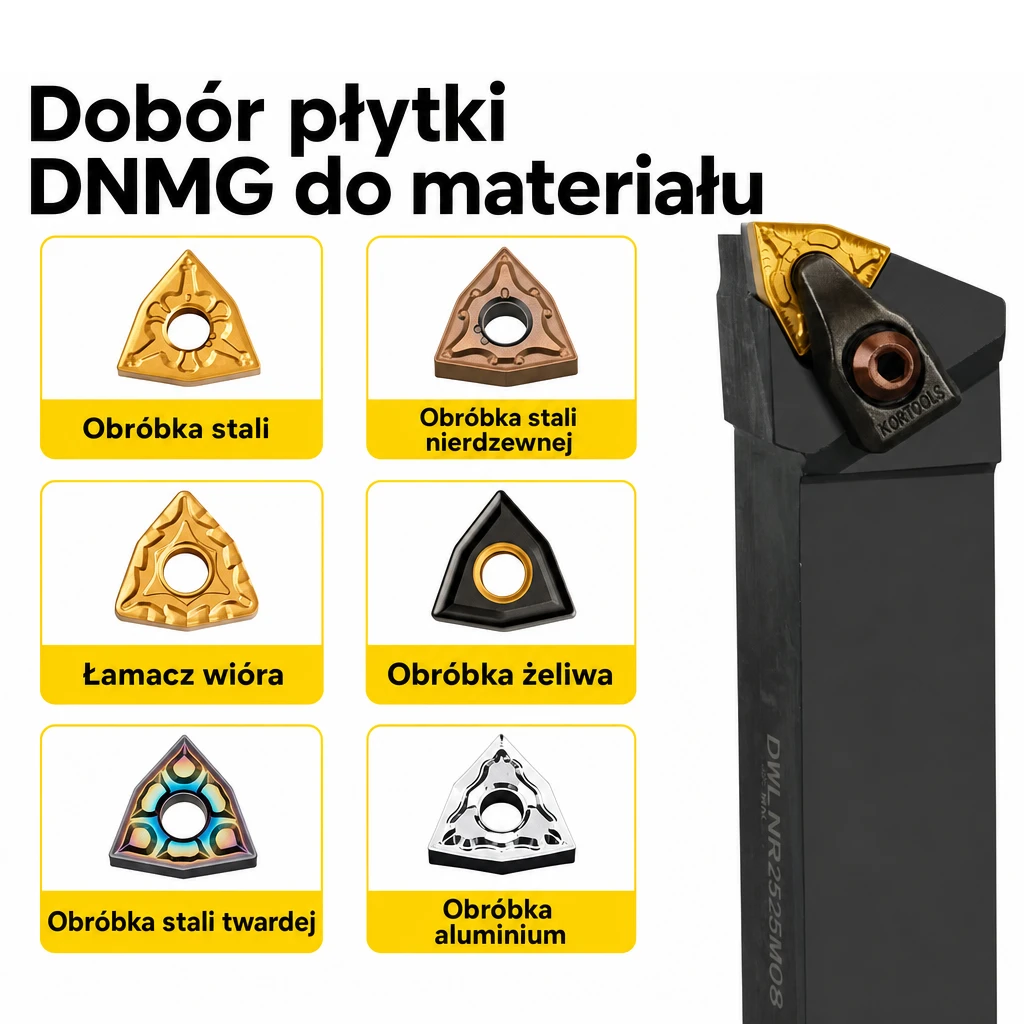

Dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)DNMG 150404 NMUniwersalna, PVD-TiAlN
Stal nierdzewna (304, 316)DNMG 150404 MMŁamacz wióra do inox
Aluminium, miedź, mosiądzDNMG 150404 ALPolerowana, ostra krawędź
Żeliwo (GG, GJL)DNMG 150404 KMPowłoka odporna na ścieranie
Stal twarda (HRC 40-55)DNMG 150404 HMWzmocniona krawędź, CVD

FAQ

Czy nóż jest sprzedawany z płytką?
Nie. Nóż DWLNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych oraz kluczami imbusowymi L3.0 + L4.0. Płytki DNMG sprzedajemy osobno.

Czym różni się DWLNR od MDJNR? Oba mają płytkę DNMG.
DWLNR ma kąt główny 95° (mocowanie typ D - dociskacz prosty z góry), MDJNR ma kąt 93° (mocowanie typ M - dociskacz z dźwignią). DWLNR jest lepszy do toczenia długich wałków bez wibracji i fazowania ostrego pod 45°. MDJNR ma bardziej uniwersalny kąt i większą stabilność przy toczeniu czołowym.

Czym różni się DWLNR od MCLNR?
Oba mają kąt główny 95°. DWLNR używa płytki DNMG (rombowa 55°, ostra), MCLNR używa CNMG (rombowa 80°, większa krawędź). MCLNR jest mocniejszy do ciężkiej obróbki, DWLNR jest precyzyjniejszy do detali profilowych.

Co oznacza W w kodzie DWLNR?
W = typ mocowania płytki - dociskacz górny (top clamp). Płytka jest dociskana z góry przez płytę dociskową, dodatkowo zabezpieczona od spodu śrubą podkładki. Sztywne mocowanie, dobre do obróbki ciężkiej.

Czym różni się płytka DNMG 1503 od 1504?
1503 ma grubość 3 mm (T = 3.18 mm), 1504 ma grubość 4 mm (T = 4.76 mm). Cieńsza 1503 lepsza do precyzji i delikatnej obróbki, grubsza 1504 wytrzymalsza pod większe obciążenia. Wybór zależy od głębokości skrawania i materiału.
