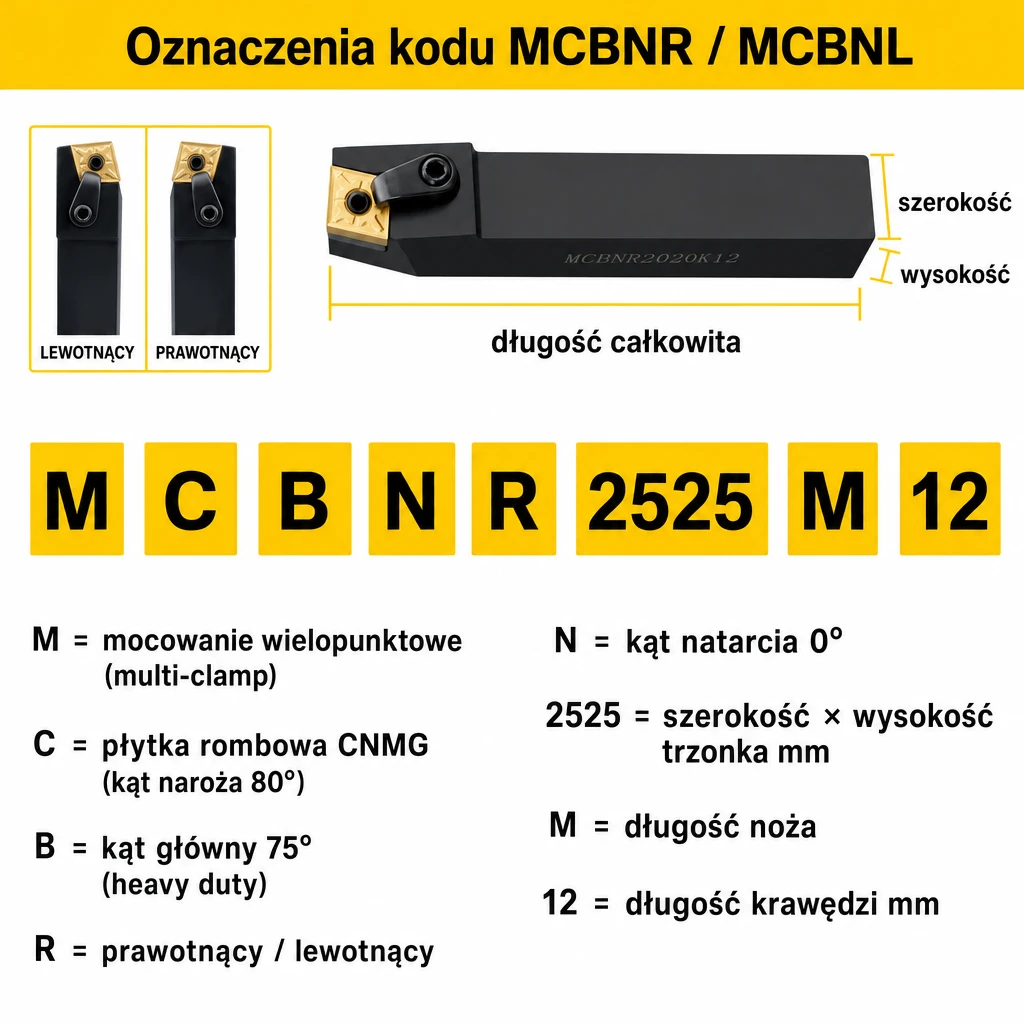

  • MCBNR oznaczenia kodu
  • MCBNR dobór płytki

Nóż tokarski składany MCBNR / MCBNL prawotnący i lewotnący, rozmiary 16-40 mm, płytka CNMG (12/16/19), kąt 75° heavy duty

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 73,80 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MCBNR1616H12 (prawotnący) MCBNL1616H12 (lewotnący) MCBNR2020K12 (prawotnący) MCBNL2020K12 (lewotnący) MCBNR2525M12 (prawotnący) MCBNL2525M12 (lewotnący) MCBNR2525M16 (prawotnący) MCBNL2525M16 (lewotnący) MCBNR3232P12 (prawotnący) MCBNL3232P12 (lewotnący) MCBNL3232P16 (lewotnący) MCBNR3232P19 (prawotnący) MCBNR4040R19 (prawotnący)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia czołowego i zewnętrznego pod kątem 75°, w wersji o wzmocnionym mocowaniu typu B. Geometria zoptymalizowana pod toczenie zgrubne i obróbkę ciężką - większe naddatki i głębsze przejścia niż klasyczny MCKNR. Dostępny też w rozmiarze 40×40 mm do tokarki przemysłowej. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną CNMG (rombowa (kąt naroża 80°)), mocowanie wielopunktowe ciężkie (heavy duty, typ B). Kąt główny przystawienia 75°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 8 rozmiarach trzonka. Płytki CNMG sprzedawane osobno - kompatybilne z większością gatunków i geometrii od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marek niemarkowych) zgodnych z normą ISO.

Zastosowanie

  • Toczenie czołowe pod kątem 75°
  • Toczenie zgrubne (ciężkie naddatki)
  • Planowanie czołowe
  • Fazowanie krawędzi

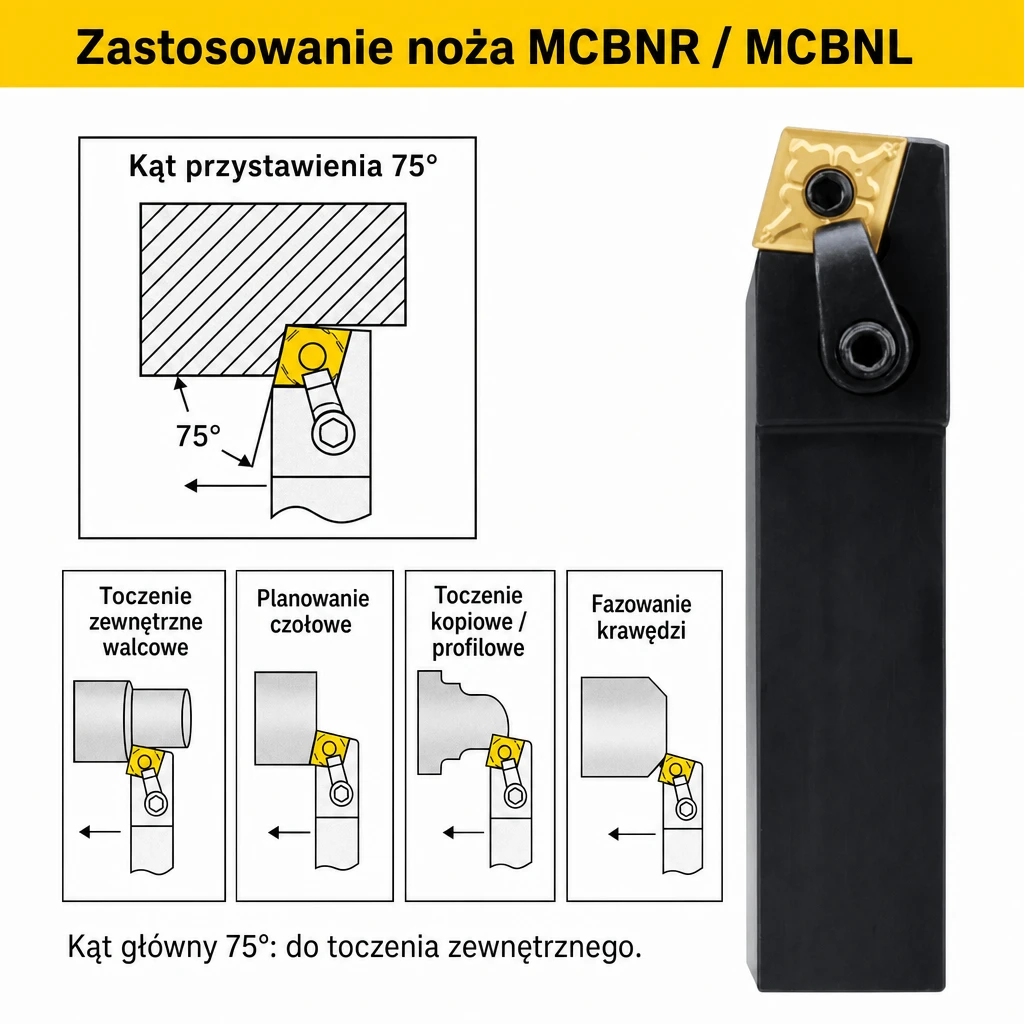

Patrz grafika „Zastosowanie noża MCBNR / MCBNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 75°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMCBNR (prawotnący) / MCBNL (lewotnący)
Kąt główny przystawienia (κ)75°
Kąt naroża płytki80°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejCNMG (rombowa (kąt naroża 80°))
Mocowanie płytkiWielopunktowe ciężkie (heavy duty, typ b)
Liczba wariantów8 (rozmiary × kierunki)
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 + L5.0
Płytka w zestawieNie - płytki CNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
MCBNR1616H12 / MCBNL1616H1216 × 16100CNMG 120408
MCBNR2020K12 / MCBNL2020K1220 × 20125CNMG 120408
MCBNR2525M12 / MCBNL2525M1225 × 25150CNMG 120408
MCBNR2525M16 / MCBNL2525M1625 × 25150CNMG 160408
MCBNR3232P12 / MCBNL3232P1232 × 32170CNMG 120408
MCBNR3232P16 / MCBNL3232P1632 × 32170CNMG 160408
MCBNR3232P19 / MCBNL3232P1932 × 32170CNMG 190612
MCBNR4040R1940 × 40200CNMG 190612

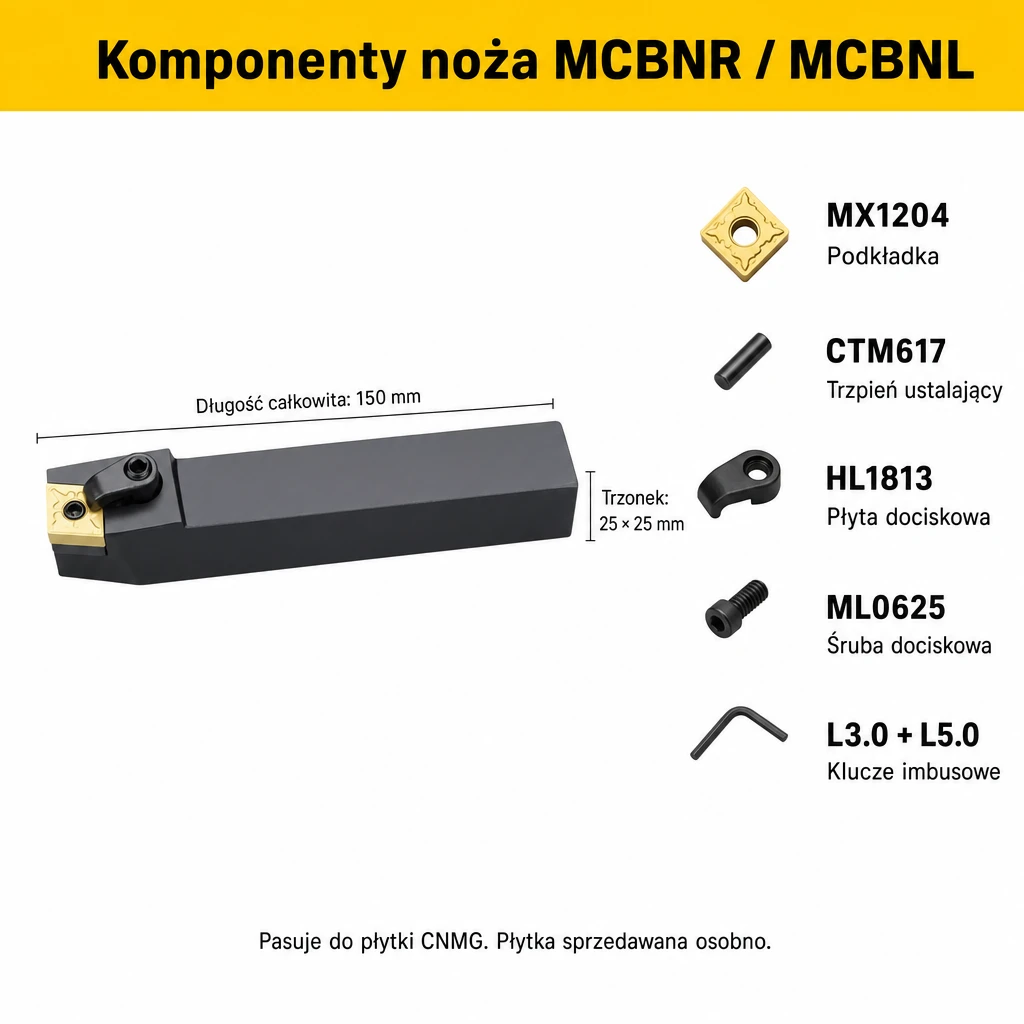

Komponenty noża i części zamienne

Każdy nóż MCBNR / MCBNL korzysta z tego samego zestawu komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1813Docisk płytki od góry, mocowanie wzmocnione
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

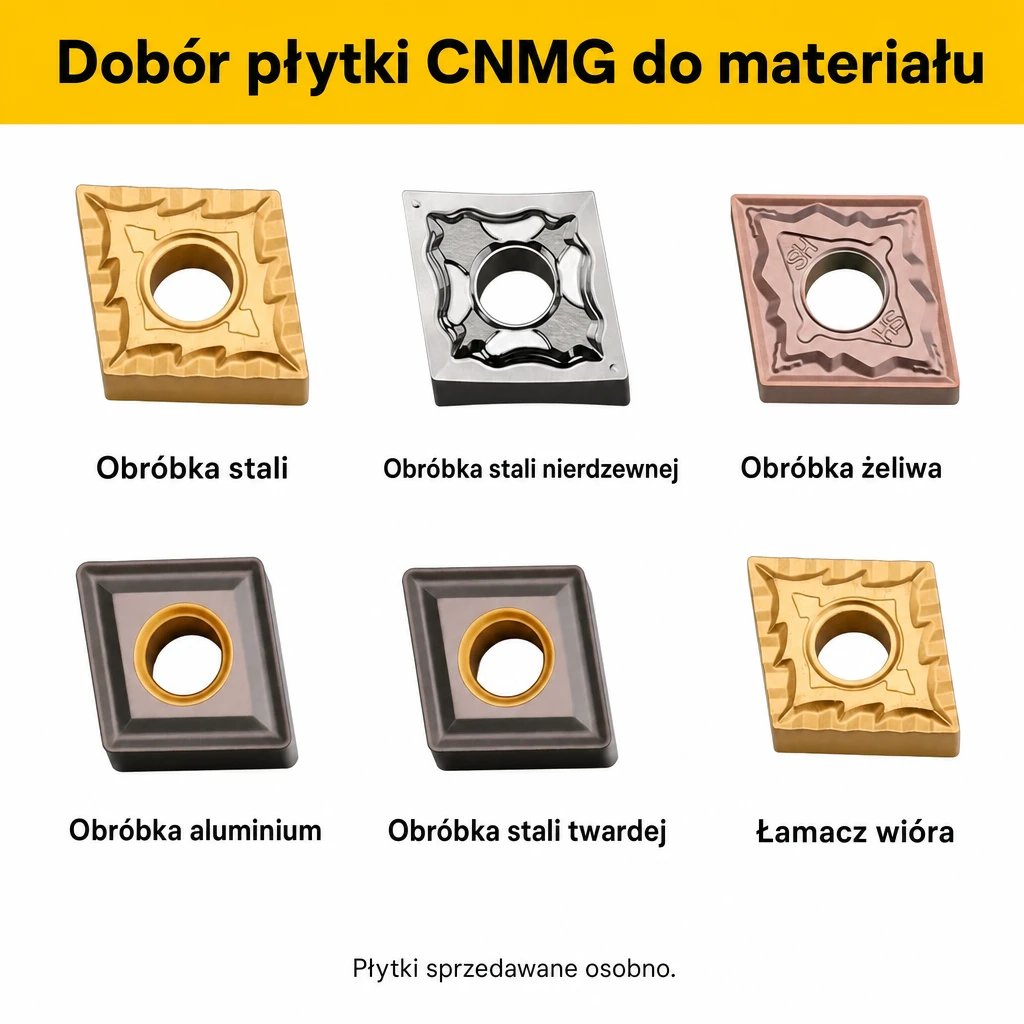

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)CNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)CNMG 120408 MMŁamacz wióra dla inox, odporność na zażegnanie
Żeliwo szare (GG / GJL)CNMG 120408 KMPowłoka odporna na ścieranie, geometria neutralna
Aluminium, miedź, mosiądzCNMG 120408 ALGeometria pozytywna, ostra krawędź, polerowana
Stal twarda (HRC 40-55)CNMG 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)CNMG 080404 / CBNPłytka CBN, mniejszy promień naroża

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMCBNR1616H12 (16 mm)
Standardowa tokarka CNC do średnich detaliMCBNR2020K12 (20 mm)
Tokarka CNC do średnich-dużych detaliMCBNR2525M12 (25 mm)
Tokarka CNC do dużych detali, obróbka ciężkaMCBNR3232P12 (32 mm)
Tokarka przemysłowa, duże wały, długie wysięgiMCBNR4040R19 (40 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MCBNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (podkładka MX1204, trzpień CTM617, płyta dociskowa HL1813, śruba ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki CNMG sprzedajemy osobno w kategorii „Płytki tokarskie CNMG".

Czym różni się MCBNR od MCBNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę CNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO 5608 dla płytki CNMG 120408. Pasują płytki dowolnego producenta zgodnego z normą - Sandvik, Iscar, Mitsubishi, Korloy, Walter oraz marki niemarkowe.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 75° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-32 mm: 8-12 Nm. Dla 40 mm: 12-15 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: MX1204, CTM617, HL1813, ML0625. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
