Nóż tokarski składany MCKNR / MCKNL prawotnący i lewotnący, rozmiary 16-32 mm, płytka CNMG (12/16/19), kąt 75°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 73,80 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MCKNR1616H12 (prawotnący, 16x16x100 mm) MCKNL1616H12 (lewotnący, 16x16x100 mm) MCKNR2020K12 (prawotnący, 20x20x125 mm) MCKNL2020K12 (lewotnący, 20x20x125 mm) MCKNR2525M12 (prawotnący, 25x25x150 mm) MCKNL2525M12 (lewotnący, 25x25x150 mm) MCKNR2525M16 (prawotnący, 25x25x150 mm, płytka 16) MCKNL2525M16 (lewotnący, 25x25x150 mm, płytka 16) MCKNR3232P12 (prawotnący, 32x32x170 mm) MCKNL3232P12 (lewotnący, 32x32x170 mm) MCKNR3232P16 (prawotnący, 32x32x170 mm, płytka 16) MCKNL3232P16 (lewotnący, 32x32x170 mm, płytka 16) MCKNR3232P19 (prawotnący, 32x32x170 mm, płytka 19) MCKNL3232P19 (lewotnący, 32x32x170 mm, płytka 19)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia czołowego i zewnętrznego pod kątem 75°. Klasyczna geometria 75° pasuje do większości operacji toczenia wzdłużnego, z dobrym odprowadzeniem wiórów. Płytka CNMG (4 krawędzie skrawające) - jeden z najpopularniejszych formatów wymiennych na rynku. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną CNMG (rombowa (kąt naroża 80°)), mocowanie wielopunktowe (multi-clamp, typ M). Kąt główny przystawienia 75°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 7 rozmiarach trzonka. Płytki CNMG sprzedawane osobno - kompatybilne z większością gatunków i geometrii od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marek niemarkowych) zgodnych z normą ISO.

Zastosowanie

  • Toczenie czołowe pod kątem 75°
  • Toczenie zewnętrzne walcowe
  • Toczenie kopiowe i profilowe
  • Fazowanie krawędzi

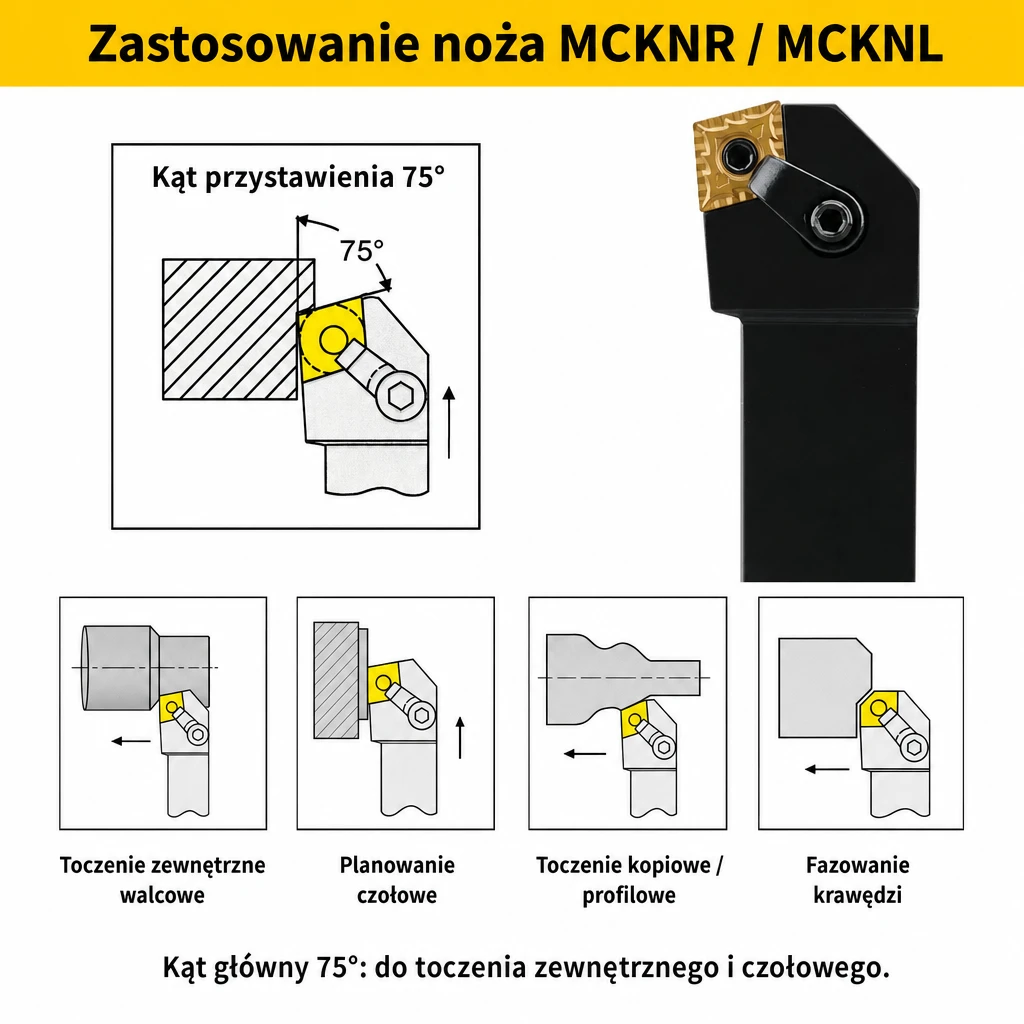

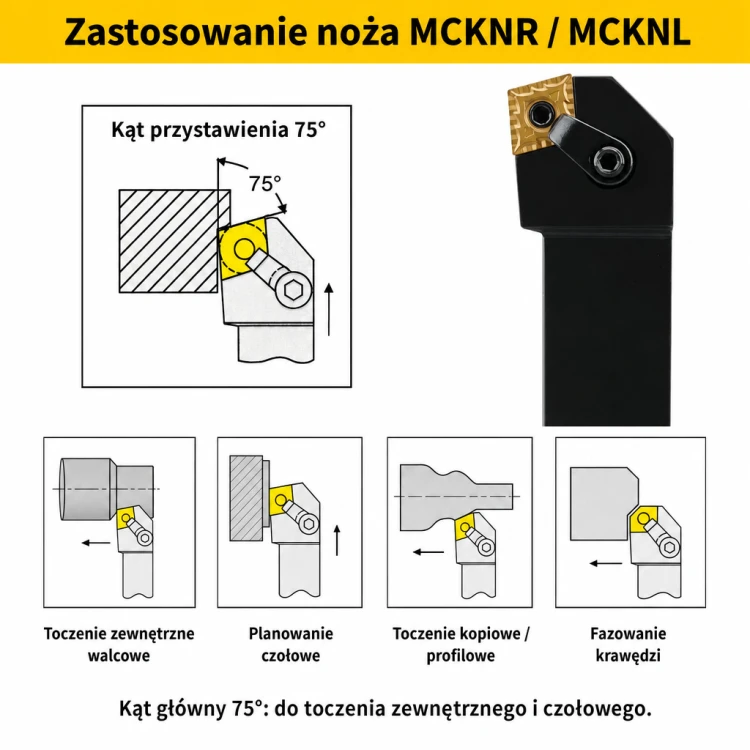

Patrz grafika „Zastosowanie noża MCKNR / MCKNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 75°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMCKNR (prawotnący) / MCKNL (lewotnący)
Kąt główny przystawienia (κ)75°
Kąt naroża płytki80°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejCNMG (rombowa (kąt naroża 80°))
Mocowanie płytkiWielopunktowe (multi-clamp, typ m)
Liczba wariantów7 (rozmiary × kierunki)
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 + L5.0
Płytka w zestawieNie - płytki CNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
MCKNR1616H12 / MCKNL1616H1216 × 16100CNMG 120408
MCKNR2020K12 / MCKNL2020K1220 × 20125CNMG 120408
MCKNR2525M12 / MCKNL2525M1225 × 25150CNMG 120408
MCKNR2525M16 / MCKNL2525M1625 × 25150CNMG 160408 (większa płytka)
MCKNR3232P12 / MCKNL3232P1232 × 32170CNMG 120408
MCKNR3232P16 / MCKNL3232P1632 × 32170CNMG 160408 (większa płytka)
MCKNR3232P19 / MCKNL3232P1932 × 32170CNMG 190612 (XL płytka)

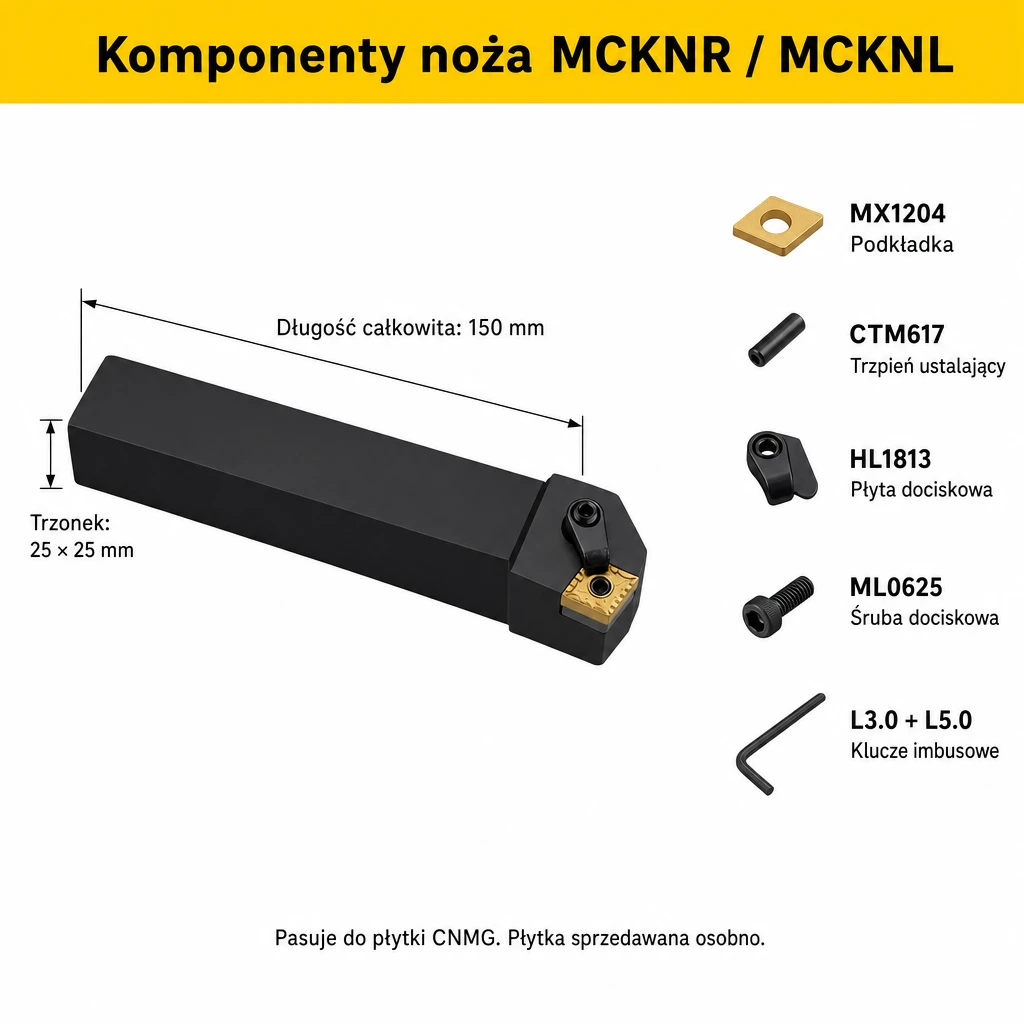

Komponenty noża i części zamienne

Każdy nóż MCKNR / MCKNL korzysta z tego samego zestawu komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1813Docisk płytki od góry
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

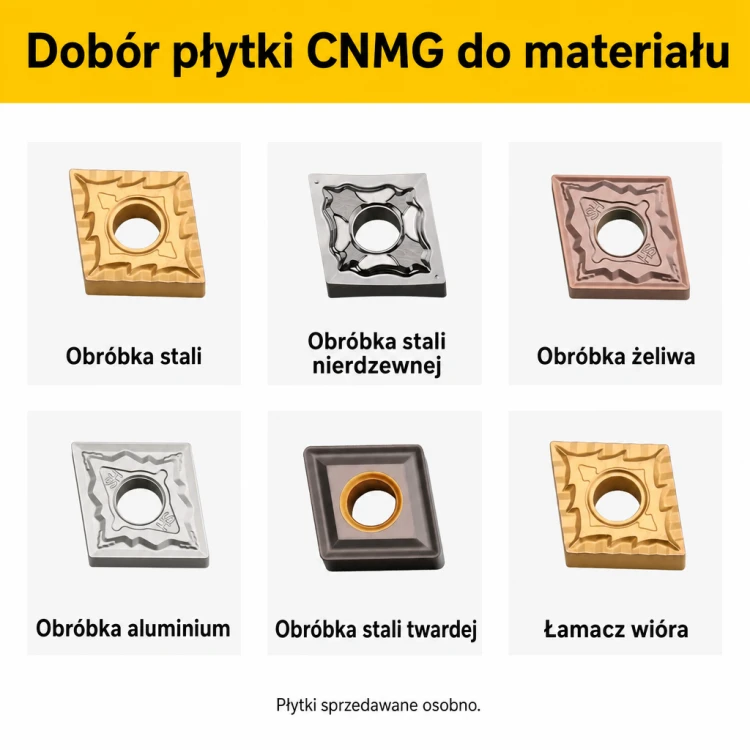

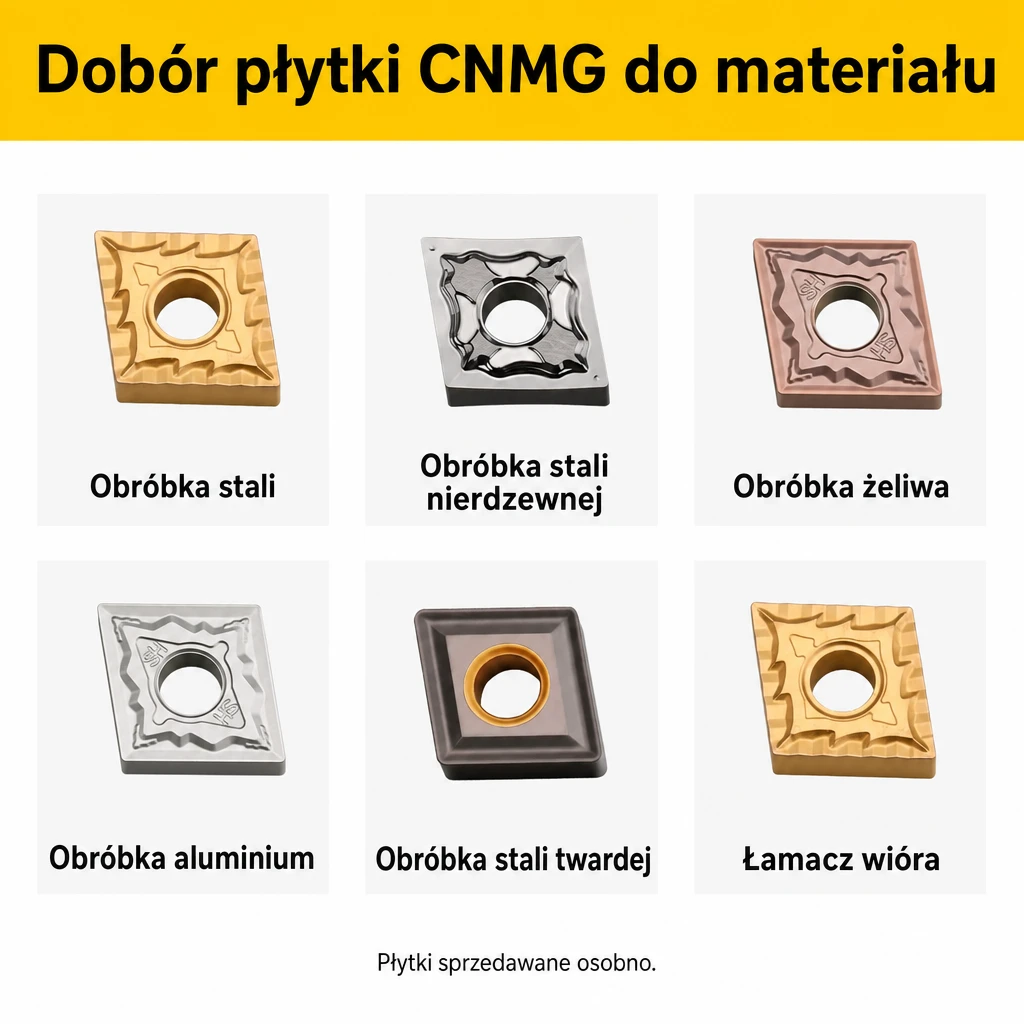

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)CNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)CNMG 120408 MMŁamacz wióra dla inox, odporność na zażegnanie
Żeliwo szare (GG / GJL)CNMG 120408 KMPowłoka odporna na ścieranie, geometria neutralna
Aluminium, miedź, mosiądzCNMG 120408 ALGeometria pozytywna, ostra krawędź, polerowana
Stal twarda (HRC 40-55)CNMG 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)CNMG 080404 / CBNPłytka CBN, mniejszy promień naroża

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMCKNR1616H12 (16 mm)
Standardowa tokarka CNC do średnich detaliMCKNR2020K12 (20 mm)
Tokarka CNC do średnich-dużych detaliMCKNR2525M12 (25 mm)
Tokarka CNC do dużych detali, obróbka ciężkaMCKNR3232P12 (32 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MCKNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (podkładka MX1204, trzpień CTM617, płyta dociskowa HL1813, śruba ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki CNMG sprzedajemy osobno w kategorii „Płytki tokarskie CNMG".

Czym różni się MCKNR od MCKNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę CNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO 5608 dla płytki CNMG 120408. Pasują płytki dowolnego producenta zgodnego z normą - Sandvik, Iscar, Mitsubishi, Korloy, Walter oraz marki niemarkowe.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 75° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-32 mm: 8-12 Nm. Dla 40 mm: 12-15 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: MX1204, CTM617, HL1813, ML0625. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
