Nóż tokarski składany MCLNR / MCLNL prawotnący i lewotnący, rozmiary 16/20/25/32/40 mm, płytka CNMG (12/16/19), kąt 95°

Nóż tokarski składany MCLNR / MCLNL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną CNMG (4-krawędziowa, kąt naroża 80°), mocowanie wielopunktowe z dociskaczem górnym (typ MC - top clamp z dźwignią). Kąt główny przystawienia 95°, kąt natarcia płytki 0°.

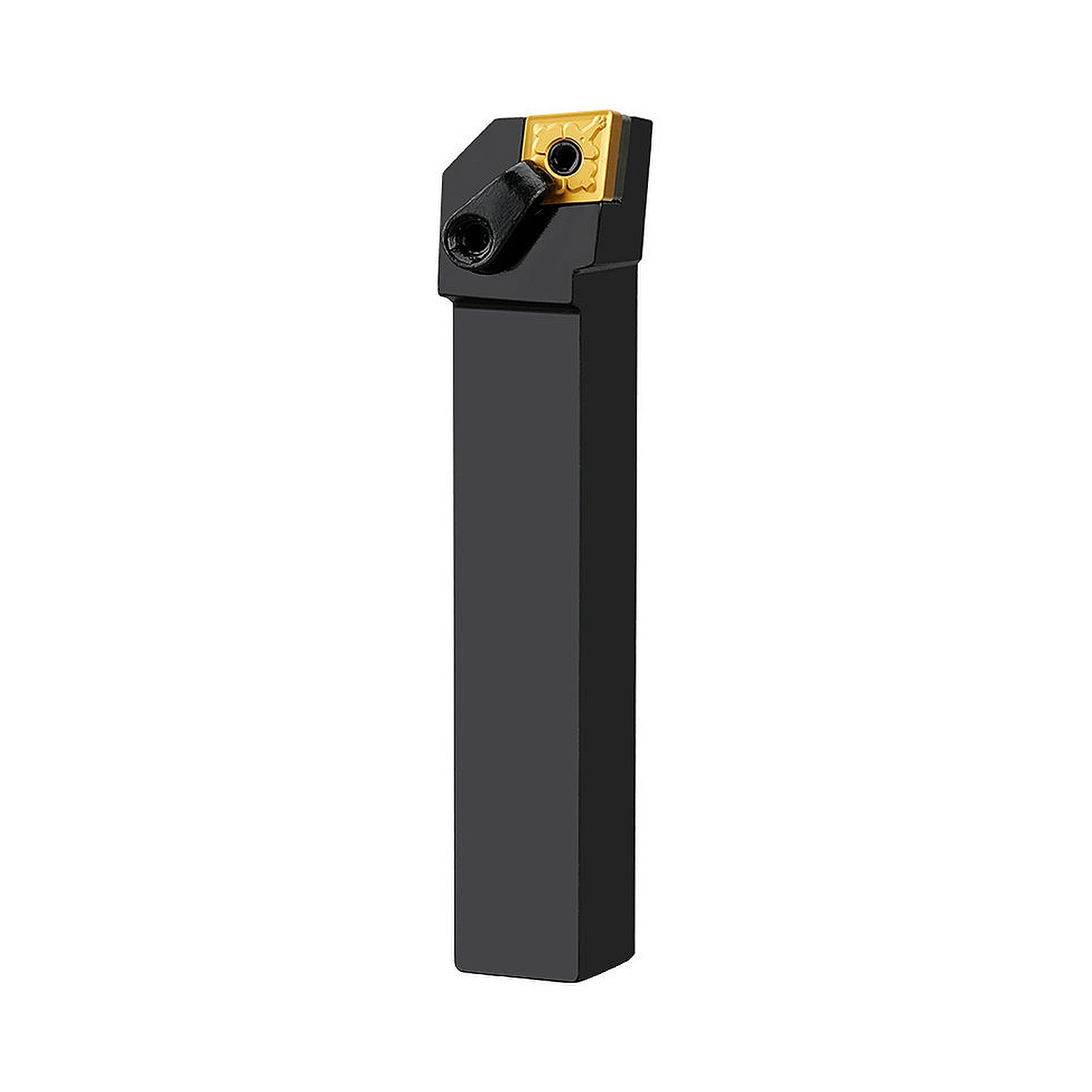

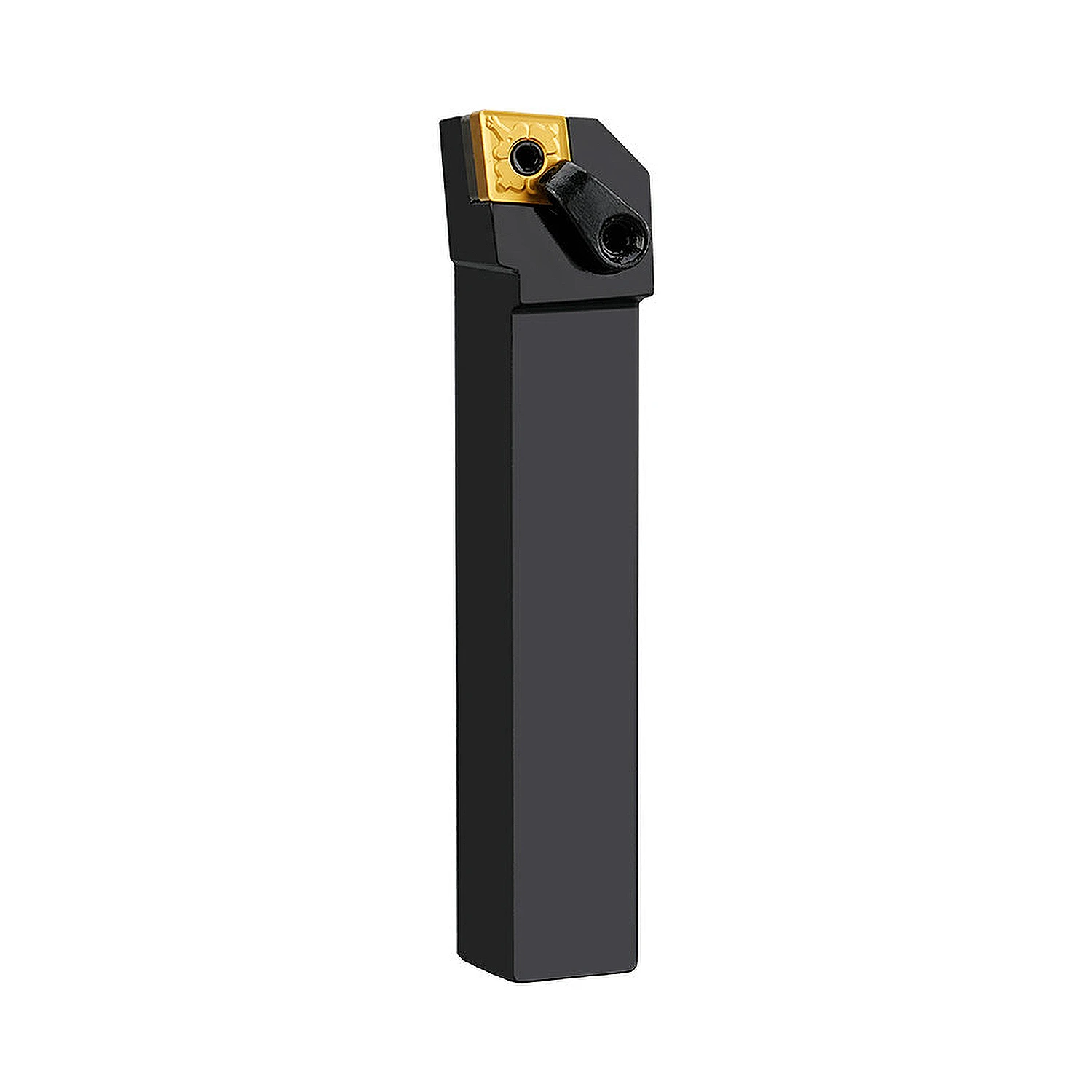

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w jedenastu konfiguracjach: pięć z płytką CNMG 12 (rozmiary trzonka 16, 20, 25, 32, 40 mm), trzy z płytką CNMG 16 (25, 32, 40 mm) i trzy z płytką CNMG 19 (25, 32, 40 mm). Większa płytka = dłuższa krawędź skrawająca i większa odporność na obciążenia. Płytki sprzedawane osobno.

Specyfikacja

Dostępne rozmiary

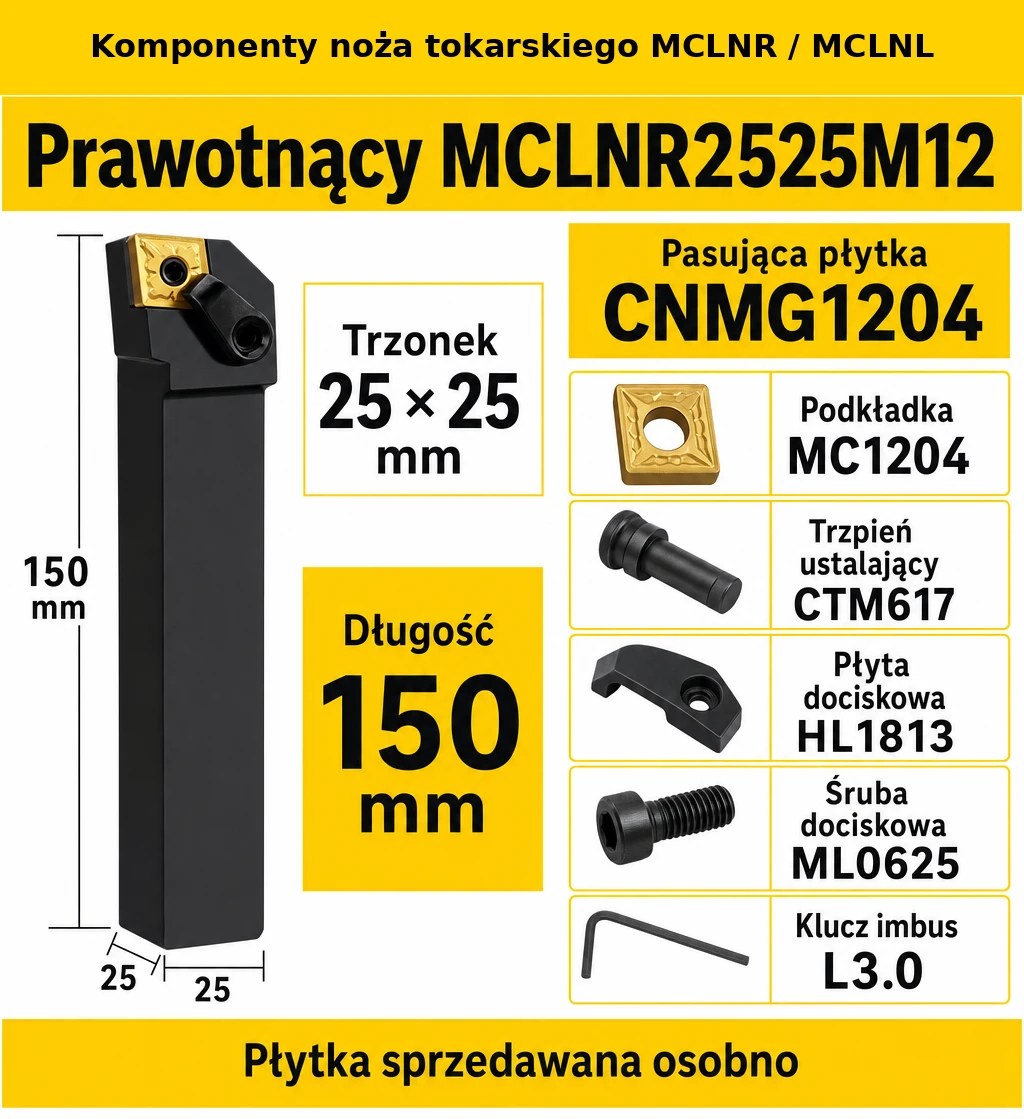

Komponenty noża i części zamienne

Każdy nóż MCLNR / MCLNL dostarczany jest z kompletem komponentów dociskowych oraz kluczami imbusowymi. Komponenty różnią się w zależności od rozmiaru gniazda na płytkę (12, 16, 19). Kody katalogowe pozwalają zamówić części zamienne przy wymianie zużytych elementów.

Podkładki pod płytkę (shim) - ważna informacja

Nóż MCLNR / MCLNL dostarczany jest z fabrycznie zamontowaną podkładką (MC1204, MC1604 lub MC1904 w zależności od rozmiaru). Podkładka kompensuje grubość płytki tak, aby krawędź skrawająca trafiła dokładnie na wysokość osi wrzeciona tokarki. Przy wymianie zużytej podkładki lub doborze podkładki do innej grubości płytki CNMG należy zamówić odpowiedni rozmiar.

Podkładki podporowe dostępne osobno: Płytki podporowe VHM - różne rodzaje, 10 szt.

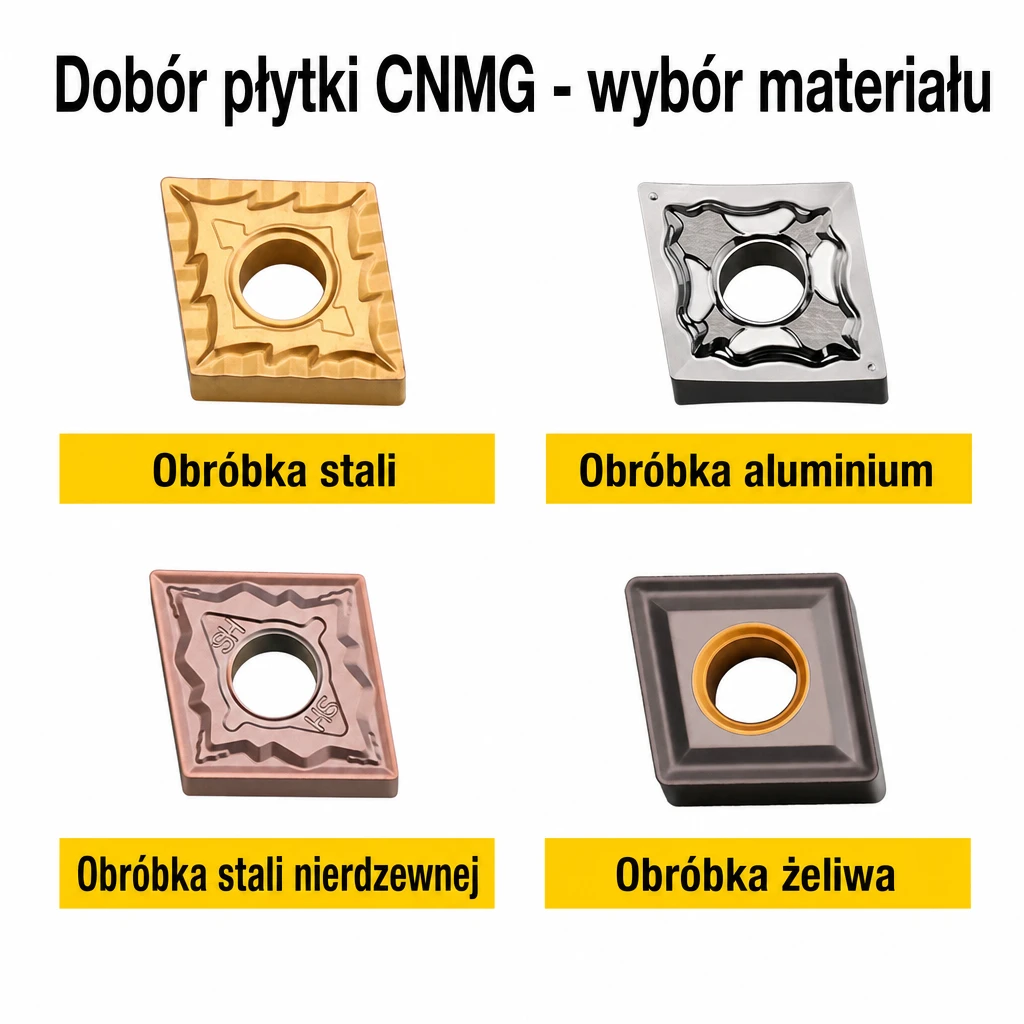

Zastosowanie - dobór płytki CNMG do materiału

Jak dobrać rozmiar noża i konfigurację płytki

Wybór konfiguracji zależy od typu tokarki (rozmiar gniazda imaka), wymaganej trwałości narzędzia (większa płytka = dłuższa krawędź = większa odporność) oraz głębokości skrawania. Płytka CNMG 19 ma najwyższą sztywność i nadaje się do ciężkiej obróbki dużych detali, CNMG 16 to złoty środek dla typowych zastosowań CNC, CNMG 12 to standard dla średnich i mniejszych detali.

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MCLNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (podkładka MC, trzpień CTM, płyta dociskowa HL, śruba dwustronna ML) oraz kluczem (lub kluczami) imbusowym. Płytki CNMG sprzedajemy osobno w kategorii „Płytki skrawające CNMG".

Czym różni się MCLNR od MCLNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czym różnią się rozmiary płytki 12, 16 i 19?

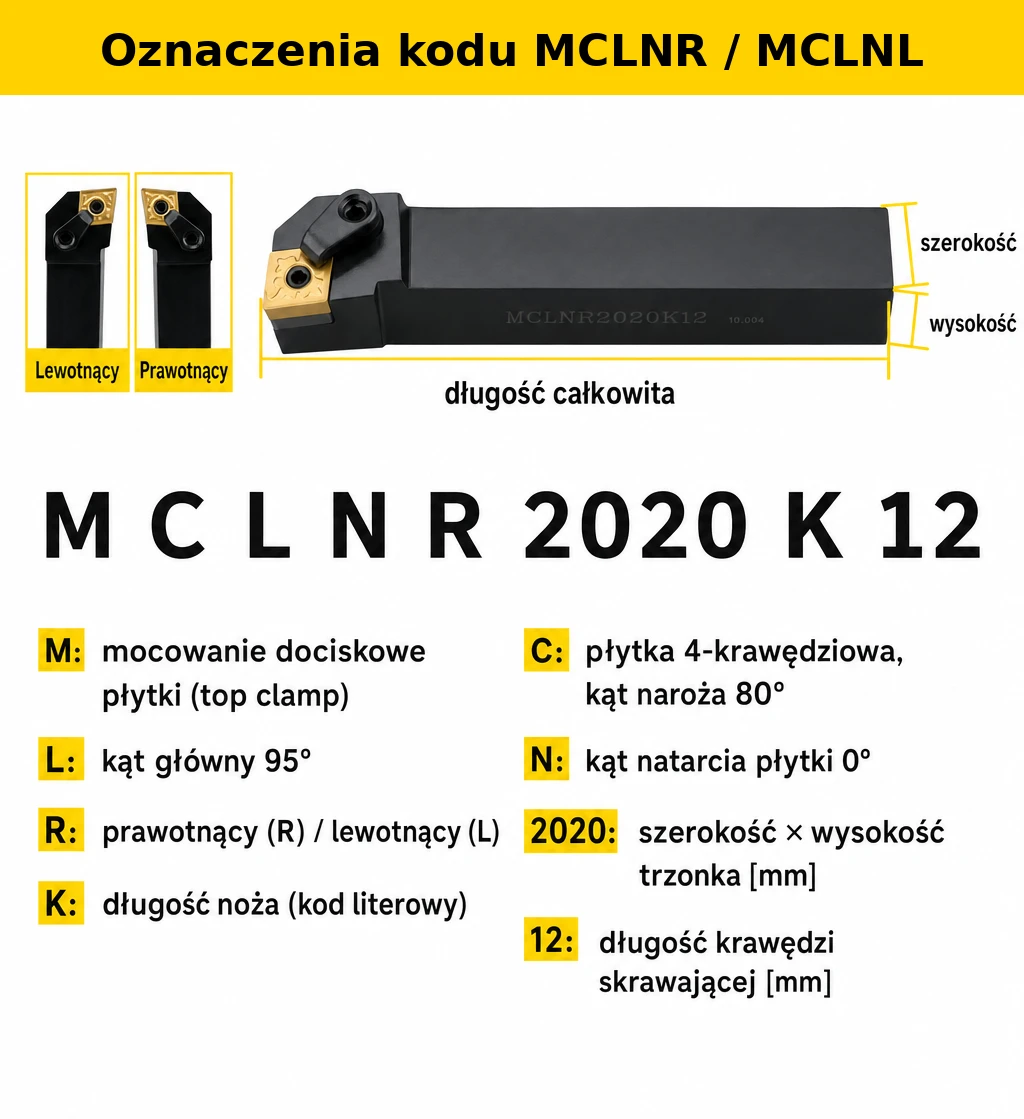

Ostatnia cyfra w kodzie noża (12, 16 lub 19) oznacza nominalną długość krawędzi skrawającej płytki CNMG w milimetrach (IC = inscribed circle). CNMG 12 to płytka standardowa, CNMG 16 ma większą krawędź i wyższą sztywność, CNMG 19 to największa płytka z tej rodziny - przeznaczona do ciężkiej obróbki dużych detali.

Dlaczego komponenty (CTM, HL, ML) różnią się między rozmiarami płytki?
Większa płytka CNMG wymaga większego trzpienia ustalającego (CTM), mocniejszego dociskacza (HL) oraz większej śruby dwustronnej (ML), żeby zapewnić odpowiedni docisk i sztywność. Kody komponentów w tabeli pozwalają zamówić części zamienne dopasowane do konkretnego rozmiaru.

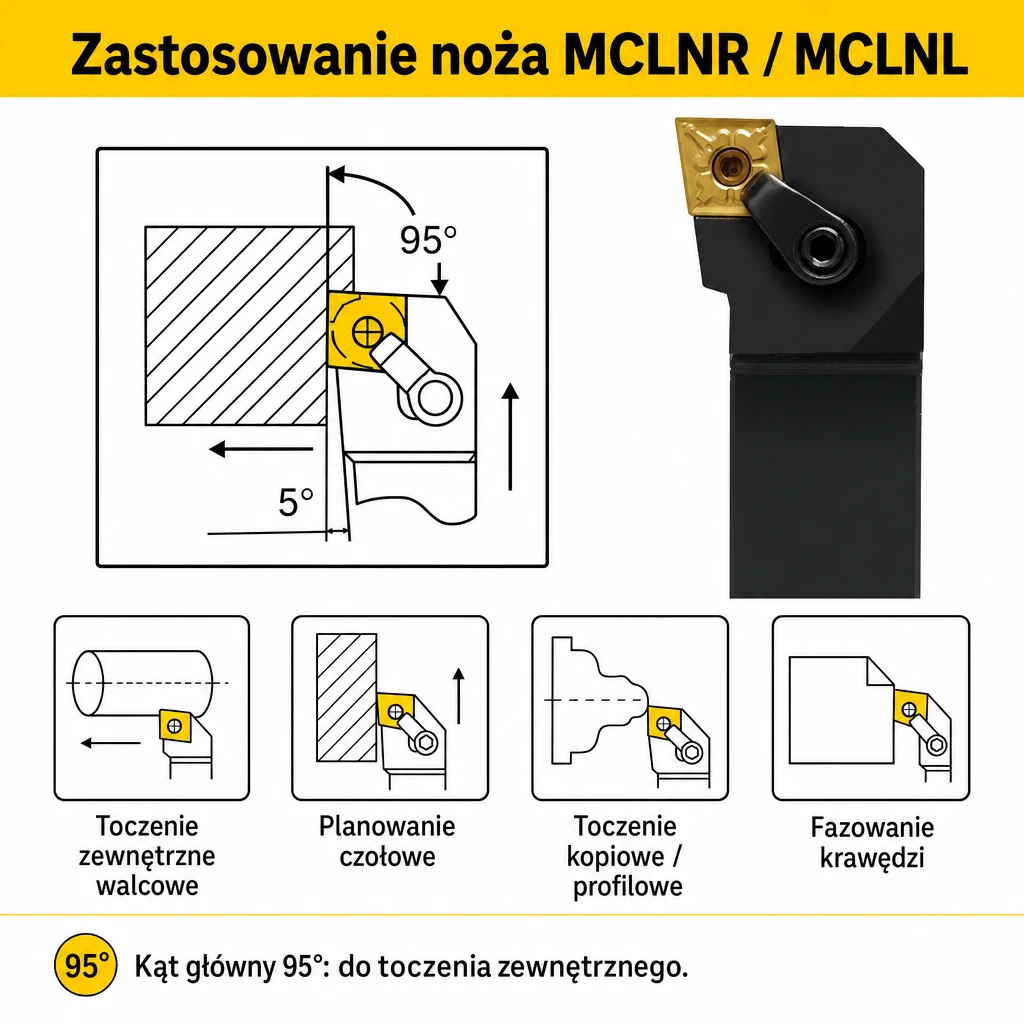

Co oznacza kąt główny 95° i do jakich operacji?
Kąt główny 95° to standard dla toczenia zewnętrznego cylindrycznego i czołowego. Nóż MCLNR z kątem 95° dobrze sprawdza się przy toczeniu wałków, gładzeniu czołowym oraz fazowaniu krawędzi. Geometria 95° daje dobry odprowadzanie wiórów i zmniejsza wibracje w porównaniu z mniejszymi kątami przystawienia.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-25 mm: 4-8 Nm. Dla rozmiarów 32-40 mm: 10-15 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Jakie są części zamienne dostępne?
Wszystkie komponenty wymienione w tabeli (MC, CTM, HL, ML) dostępne są jako części zamienne na zapytanie. Podkładki w innych rozmiarach dostępne w osobnej aukcji.
