Nóż tokarski składany MCMNN do fazowania i toczenia zewnętrznego, rozmiary 20/25 mm, płytka CNMG (romb 80°), kąt główny 40°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MCMNN2020K12 MCMNN2525M12
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do fazowania krawędzi i toczenia zewnętrznego pod kątem 40°. Geometria neutralna umożliwia obróbkę z obu stron. Płytka CNMG (4 krawędzie skrawające) - jeden z najbardziej ekonomicznych formatów wymiennych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną CNMG (rombowa (kąt naroża 80°)), mocowanie wielopunktowe (multi-clamp, typ M). Kąt główny przystawienia 40°, kąt natarcia płytki 0°.

Geometria neutralna - nóż środkowy (nie wymaga wersji R/L). Dostępny w 2 rozmiarach trzonka. Płytka wymienna CNMG sprzedawana osobno.

Zastosowanie

  • Fazowanie krawędzi pod kątem 40°
  • Toczenie zewnętrzne walcowe
  • Planowanie czołowe
  • Toczenie kopiowe

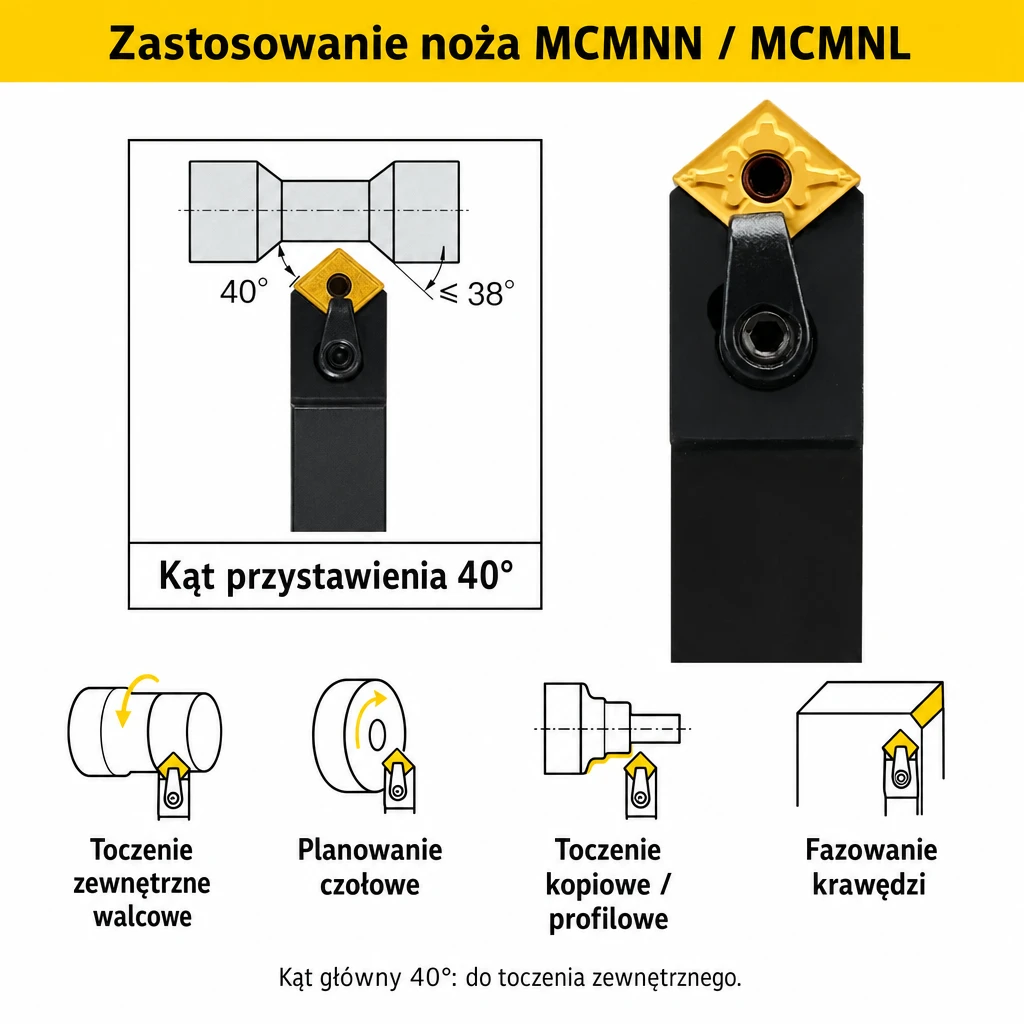

Patrz grafika „Zastosowanie noża MCMNN" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMCMNN (neutralny)
Kąt główny przystawienia (κ)40°
Kąt naroża płytki80°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejCNMG (rombowa (kąt naroża 80°))
Mocowanie płytkiWielopunktowe (multi-clamp, typ m)
Liczba wariantów rozmiaru2 rozmiary
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 i L5.0 mm
Płytka w zestawieNie - płytki CNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MCMNN2020K1220 × 20125CNMG 120408
MCMNN2525M1225 × 25150CNMG 120408

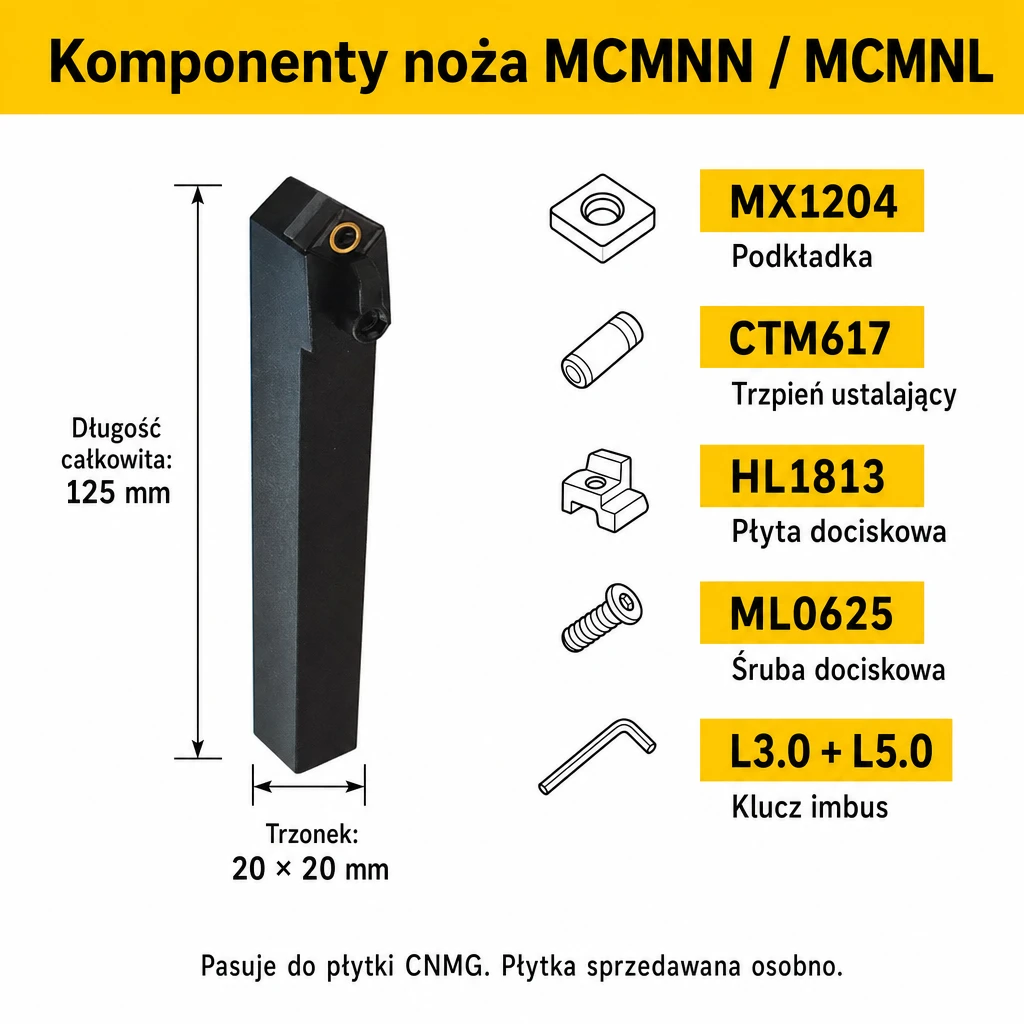

Komponenty noża i części zamienne

Każdy nóż MCMNN wszystkich rozmiarów korzysta z tych samych komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1813Docisk płytki od góry
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

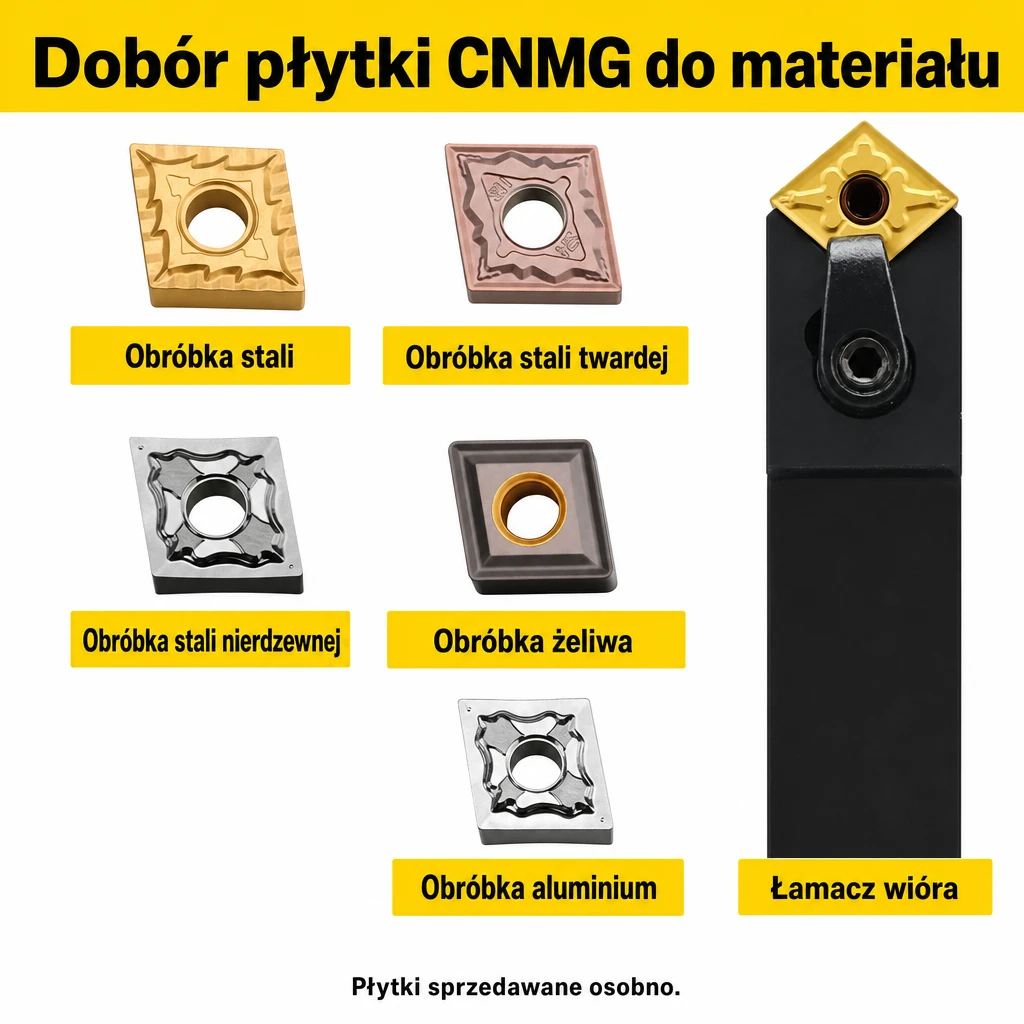

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)CNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)CNMG 120408 MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)CNMG 120408 KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzCNMG 120408 ALGeometria pozytywna, polerowana krawędź
Stal twarda (HRC 40-55)CNMG 120408 HMWzmocniona krawędź, powłoka CVD

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMCMNN2020K12 (20 mm)
Standardowa tokarka CNC do średnich detaliMCMNN2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MCMNN sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych oraz kluczami imbusowymi L3.0 i L5.0 mm. Płytki CNMG sprzedajemy osobno w kategorii „Płytki skrawające CNMG".

Dlaczego MCMNN jest „neutralny" (kierunek N)?

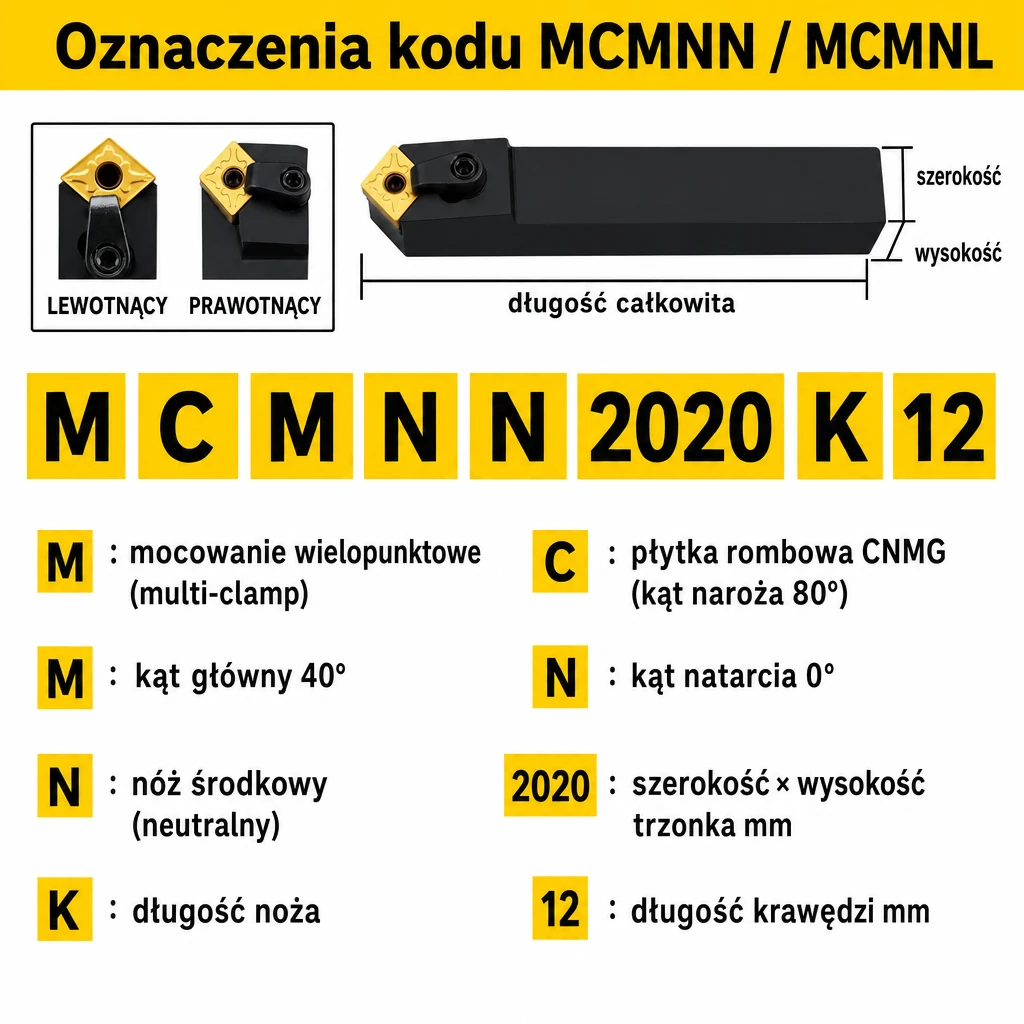

Końcowe „N" w kodzie oznacza nóż środkowy - geometria pozwala obrabiać detal w obu kierunkach posuwu bez zmiany narzędzia. Nie ma wersji R ani L.

Czy można zamontować płytkę CNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki CNMG 120408 (lub 160408 dla TNMG). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 40° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla wszystkich rozmiarów 20-32 mm: 8-12 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 i L5.0 mm.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: podkładka, trzpień ustalający, płyta dociskowa, śruba dociskowa. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
