Nóż tokarski składany MCSNR / MCSNL prawotnący i lewotnący, rozmiary 16-32 mm, płytka CNMG (12/16), kąt 45°

Nóż tokarski składany do toczenia zewnętrznego walcowego pod kątem 45°. Klasyczna geometria 45° to standard do toczenia wzdłużnego stali konstrukcyjnej i żeliwa - dobre odprowadzenie wiórów, sprawdza się przy ogólnej obróbce wałków oraz fazowaniu pod kątem 45°. Płytka CNMG zapewnia 4 krawędzie skrawające. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną CNMG (rombowa (kąt naroża 80°)), mocowanie wielopunktowe kompozytowe (typ S). Kąt główny przystawienia 45°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 5 rozmiarach trzonka. Płytki CNMG sprzedawane osobno - kompatybilne z większością gatunków i geometrii od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marek niemarkowych) zgodnych z normą ISO.

Zastosowanie

• Toczenie zewnętrzne walcowe pod kątem 45°
• Planowanie czołowe
• Fazowanie krawędzi pod kątem 45°
• Toczenie kopiowe / profilowe

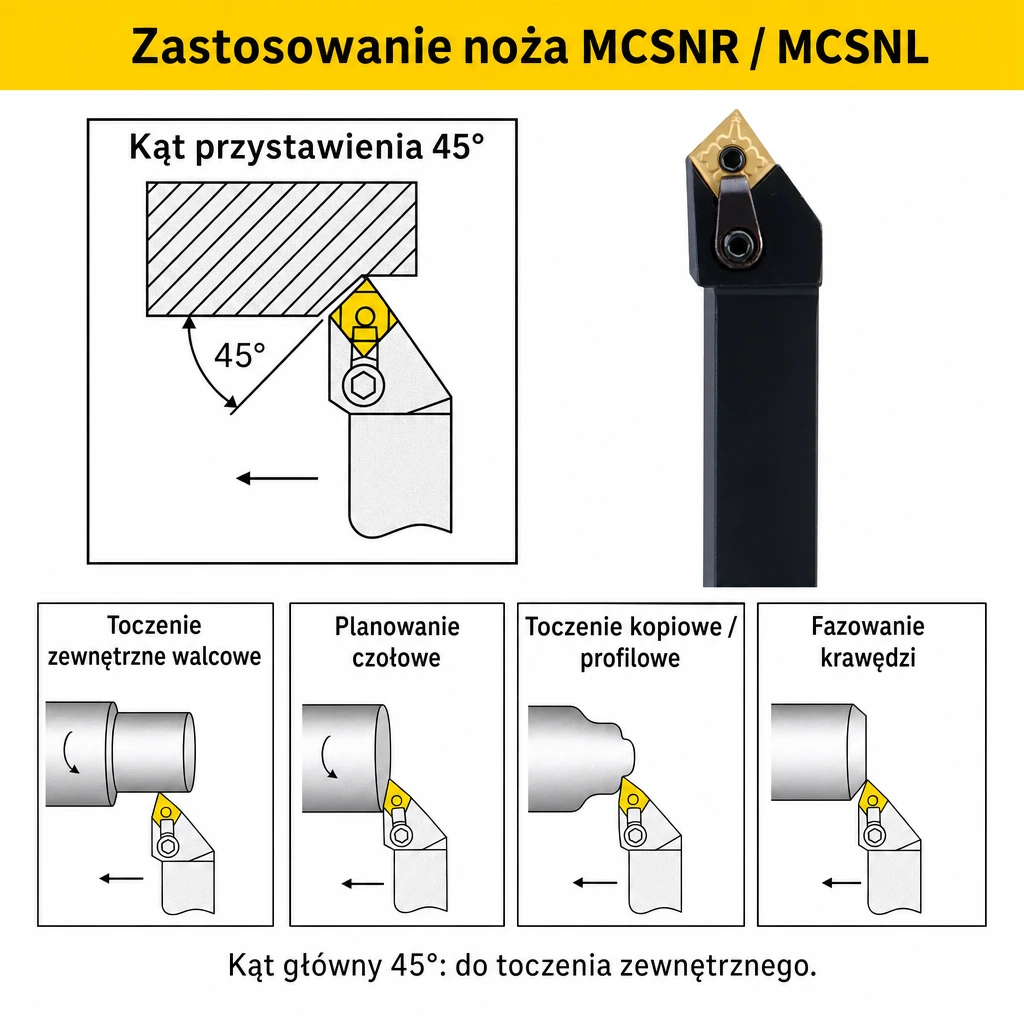

Patrz grafika „Zastosowanie noża MCSNR / MCSNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 45°.

Specyfikacja

Dostępne rozmiary

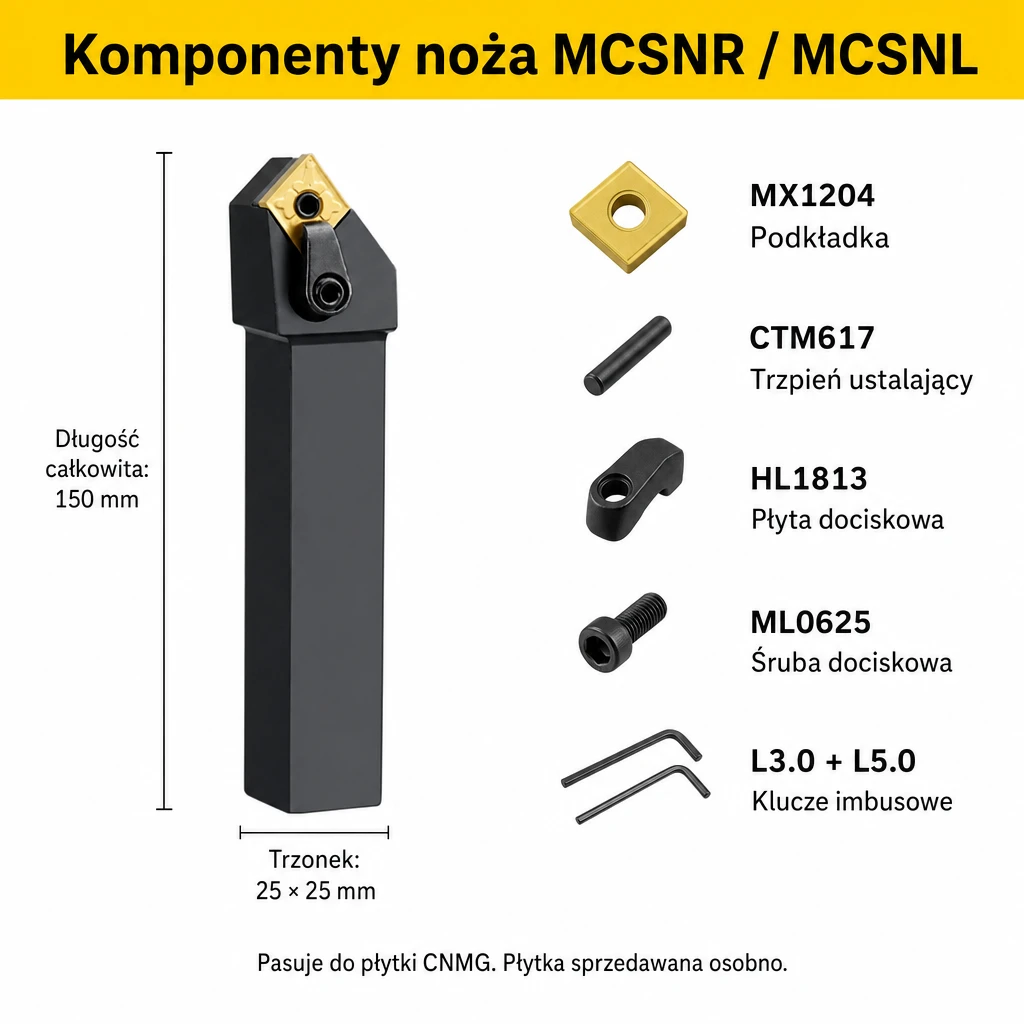

Komponenty noża i części zamienne

Każdy nóż MCSNR / MCSNL korzysta z tego samego zestawu komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

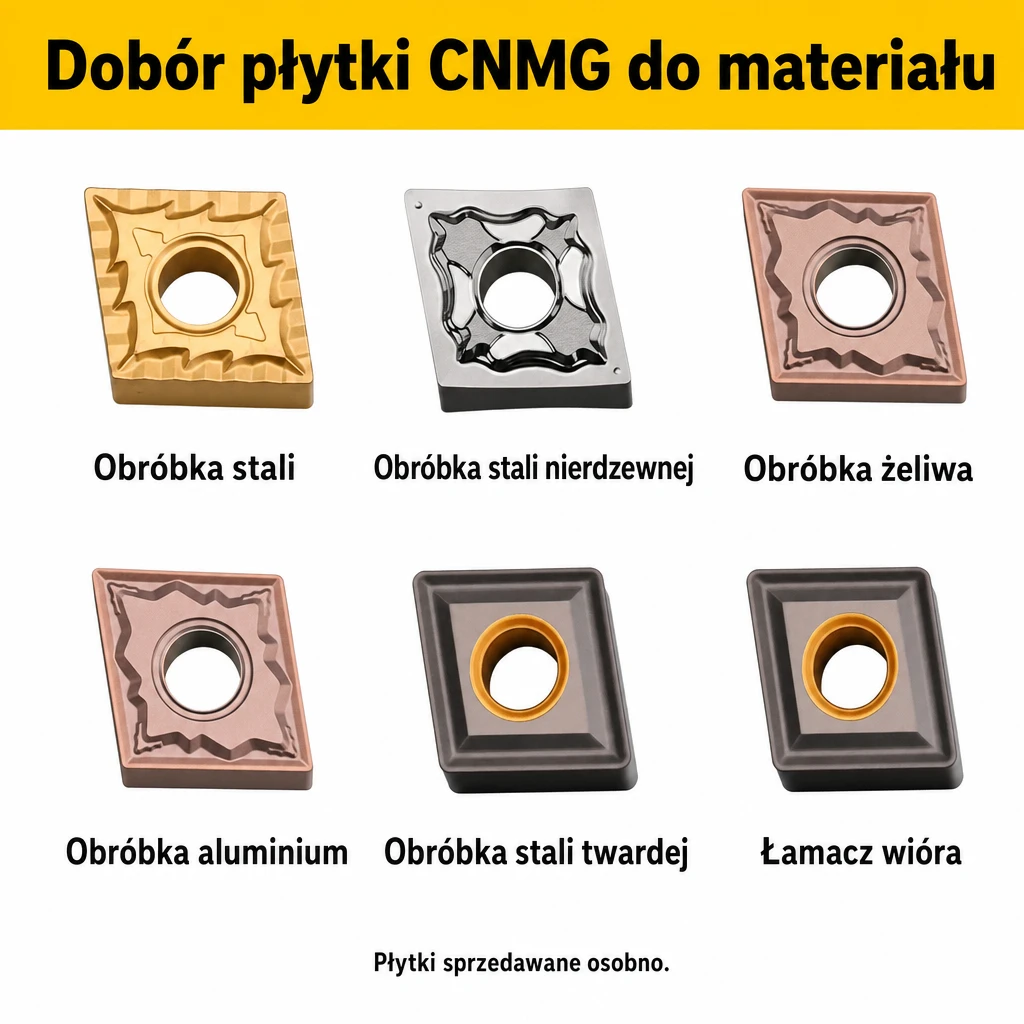

Dobór płytki do materiału

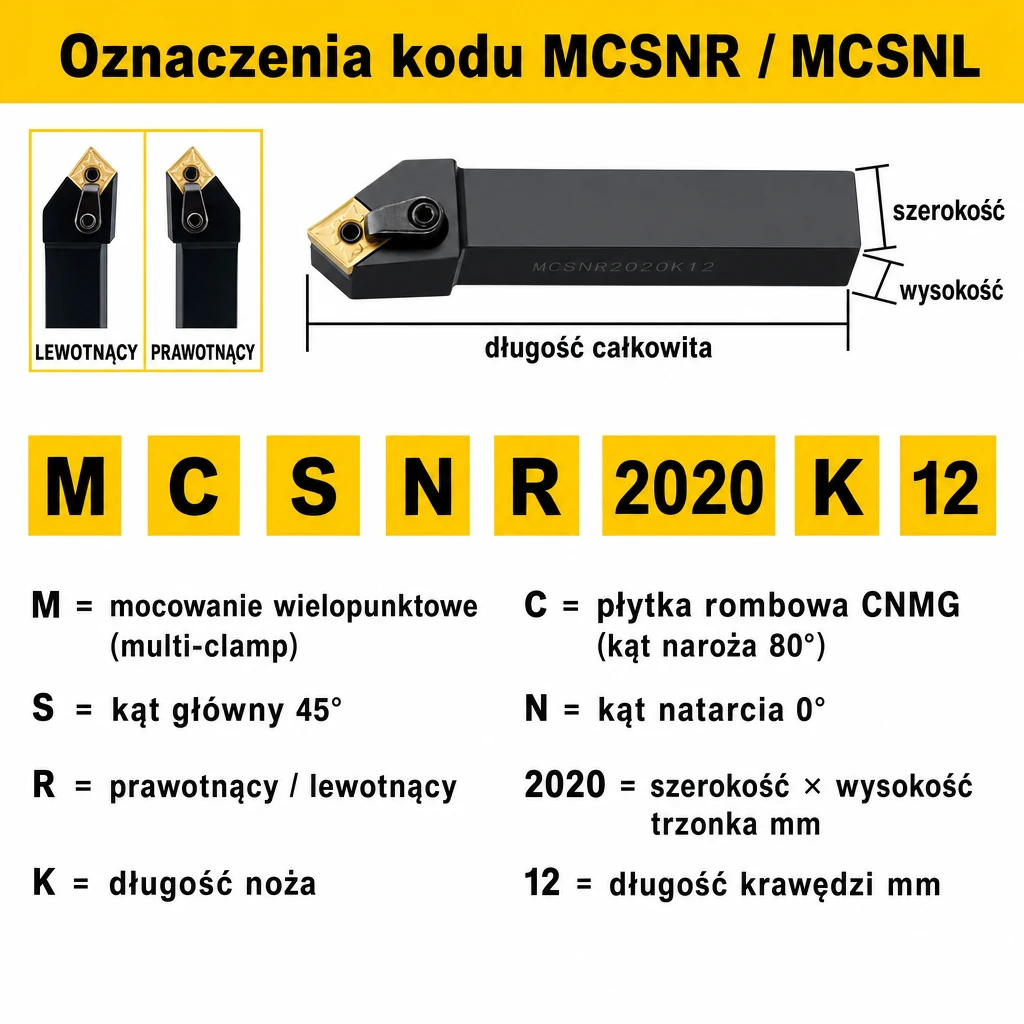

Jak dobrać rozmiar noża

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MCSNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (podkładka MC1204, trzpień CTM617, płyta dociskowa H1814, śruba ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki CNMG sprzedajemy osobno w kategorii „Płytki tokarskie CNMG".

Czym różni się MCSNR od MCSNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę CNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO 5608 dla płytki CNMG 120408. Pasują płytki dowolnego producenta zgodnego z normą - Sandvik, Iscar, Mitsubishi, Korloy, Walter oraz marki niemarkowe.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 45° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-32 mm: 8-12 Nm. Dla 40 mm: 12-15 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: MC1204, CTM617, H1814, ML0625. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
