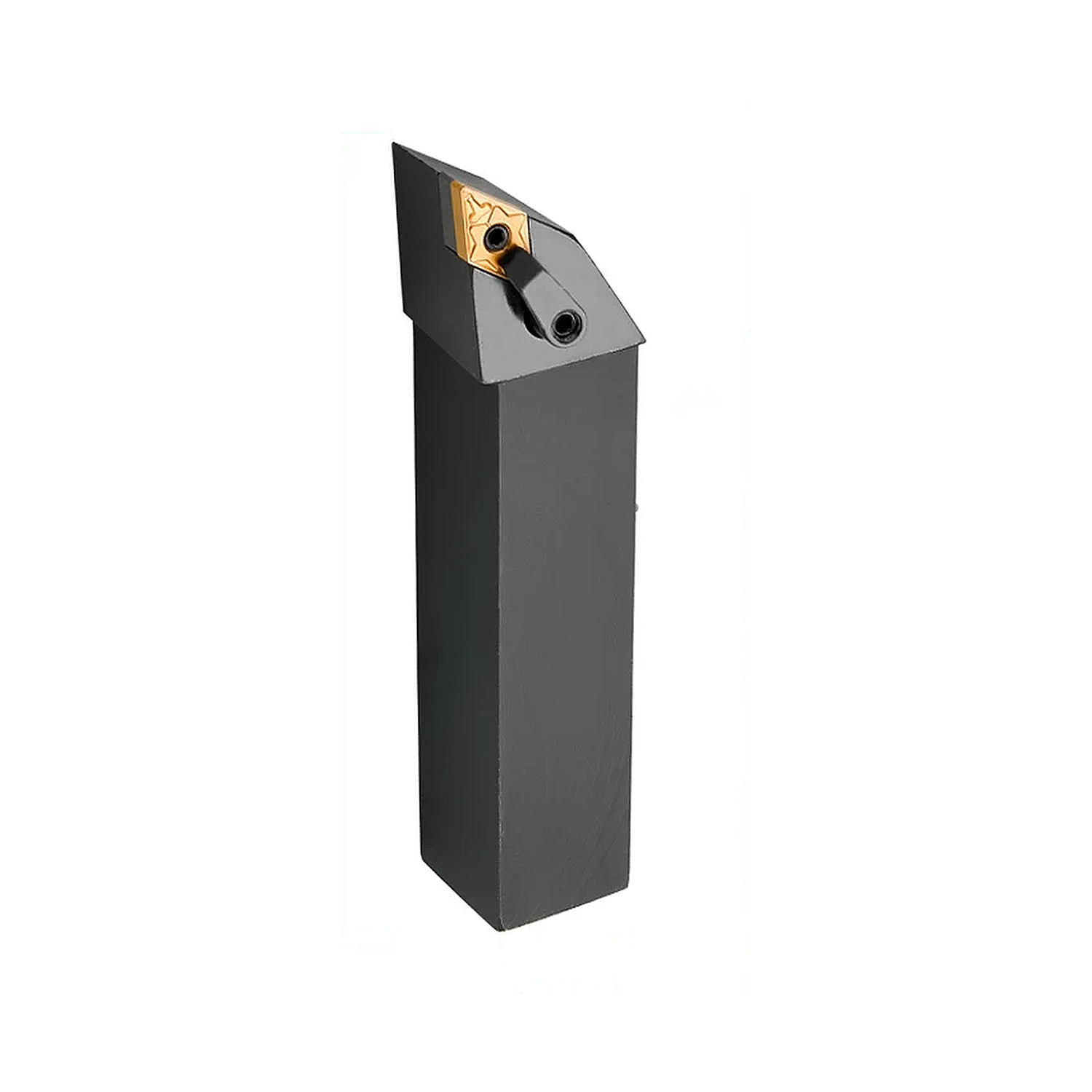

Nóż tokarski składany MDJNR / MDJNL - prawotnący i lewotnący - rozmiary 16 / 20 / 25 / 32 / 40 mm

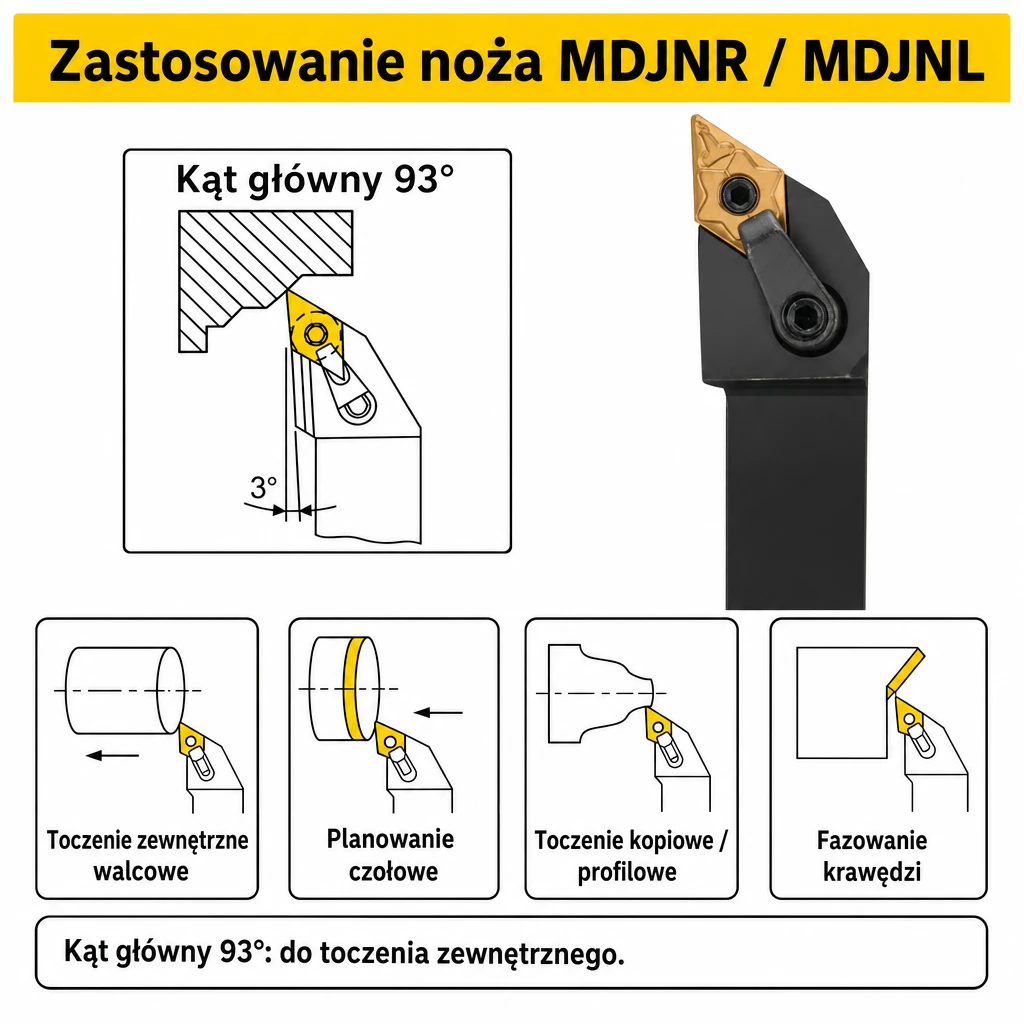

Nóż tokarski składany MDJNR / MDJNL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych, kopiowych oraz fazowania. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną DNMG (4-krawędziowa, kąt naroża 55°), mocowanie dociskowe z dźwignią (typ M). Kąt główny przystawienia 93°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w siedmiu konfiguracjach: cztery z mniejszą płytką DNMG 11 (rozmiary 16, 20, 25 mm) oraz cztery z większą płytką DNMG 15 (rozmiary 20, 25, 32, 40 mm). Klient wybiera konfigurację dopasowaną do swojej tokarki i typu obróbki. Płytki sprzedawane osobno.

Specyfikacja

Dostępne rozmiary

Komponenty noża i części zamienne

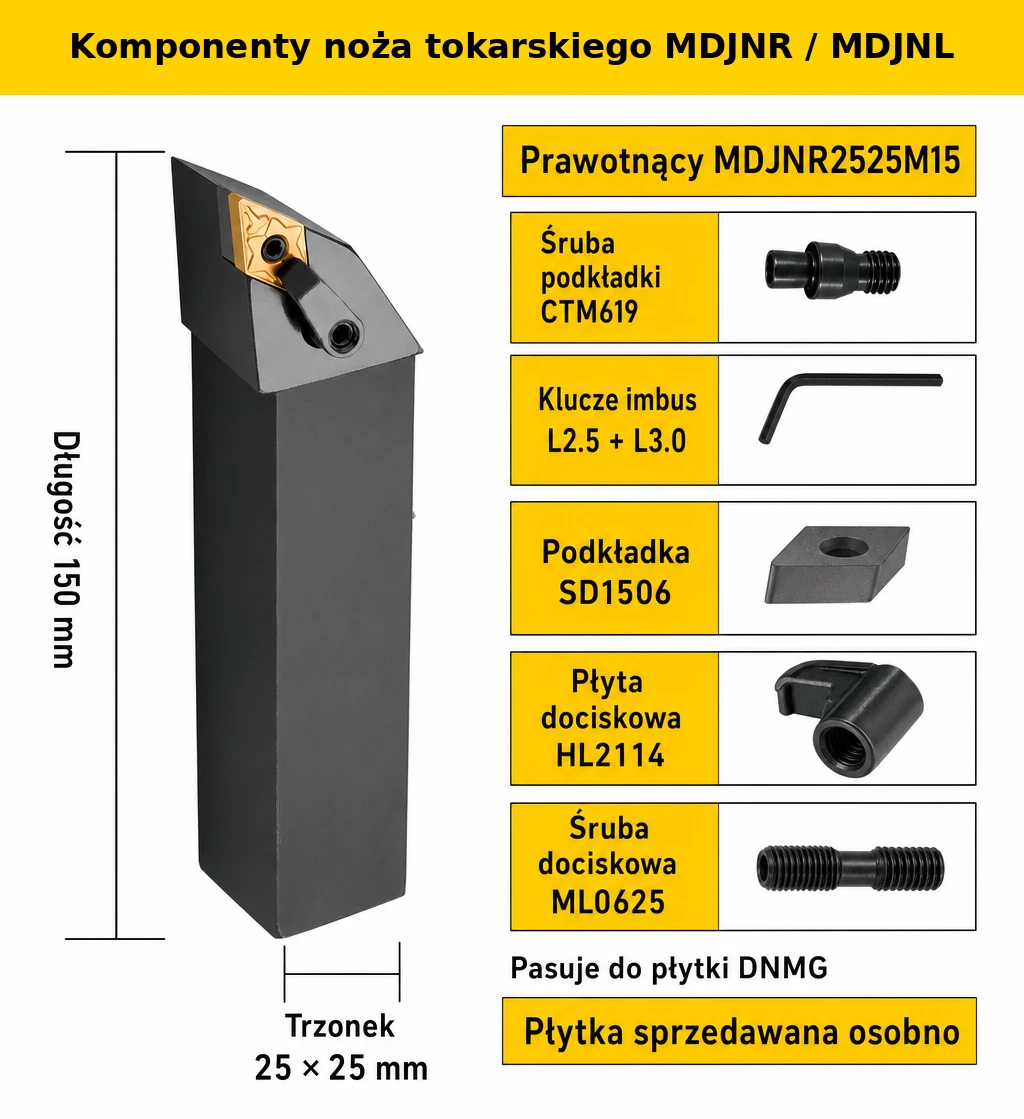

Każdy nóż MDJNR / MDJNL dostarczany jest z kompletem komponentów dociskowych oraz kluczami imbusowymi. Kody katalogowe pozwalają zamówić części zamienne przy wymianie zużytych elementów.

Podkładki pod płytkę (shim) - ważna informacja

Nóż MDJNR / MDJNL dostarczany jest z fabrycznie zamontowaną podkładką dopasowaną do JEDNEJ konkretnej grubości płytki DNMG. Wewnątrz rodziny 15 (rozmiary trzonka 20, 25, 32, 40 mm) klient może używać płytek DNMG 150404 (cienka) lub DNMG 150608 (grubsza) - długość krawędzi pasuje, ale każda grubość płytki wymaga osobnej podkładki, żeby krawędź skrawająca trafiła dokładnie na wysokość osi wrzeciona tokarki.

Przy zmianie grubości płytki należy domówić odpowiednią podkładkę osobno. Dostępne w naszej osobnej aukcji Płytki podporowe VHM - różne rodzaje, 10 szt. - można dobrać podkładkę odpowiadającą używanej płytce DNMG.

Zastosowanie - dobór płytki do materiału

Jak dobrać rozmiar noża i konfigurację płytki

Wybór konfiguracji zależy od typu tokarki (rozmiar gniazda imaka) oraz wymaganej trwałości narzędzia (większa płytka = dłuższa krawędź skrawająca, większa odporność na obciążenia).

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MDJNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (śruba CTM619, podkładka SD1106 lub SD1506 zależnie od konfiguracji, płyta dociskowa HL2114, śruba ML0625) oraz kluczami imbusowymi L2.5 i L3.0. Płytki DNMG sprzedajemy osobno w kategorii „Płytki skrawające DNMG".

Czym różni się MDJNR od MDJNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czym różni się rozmiar płytki 11 od 15?

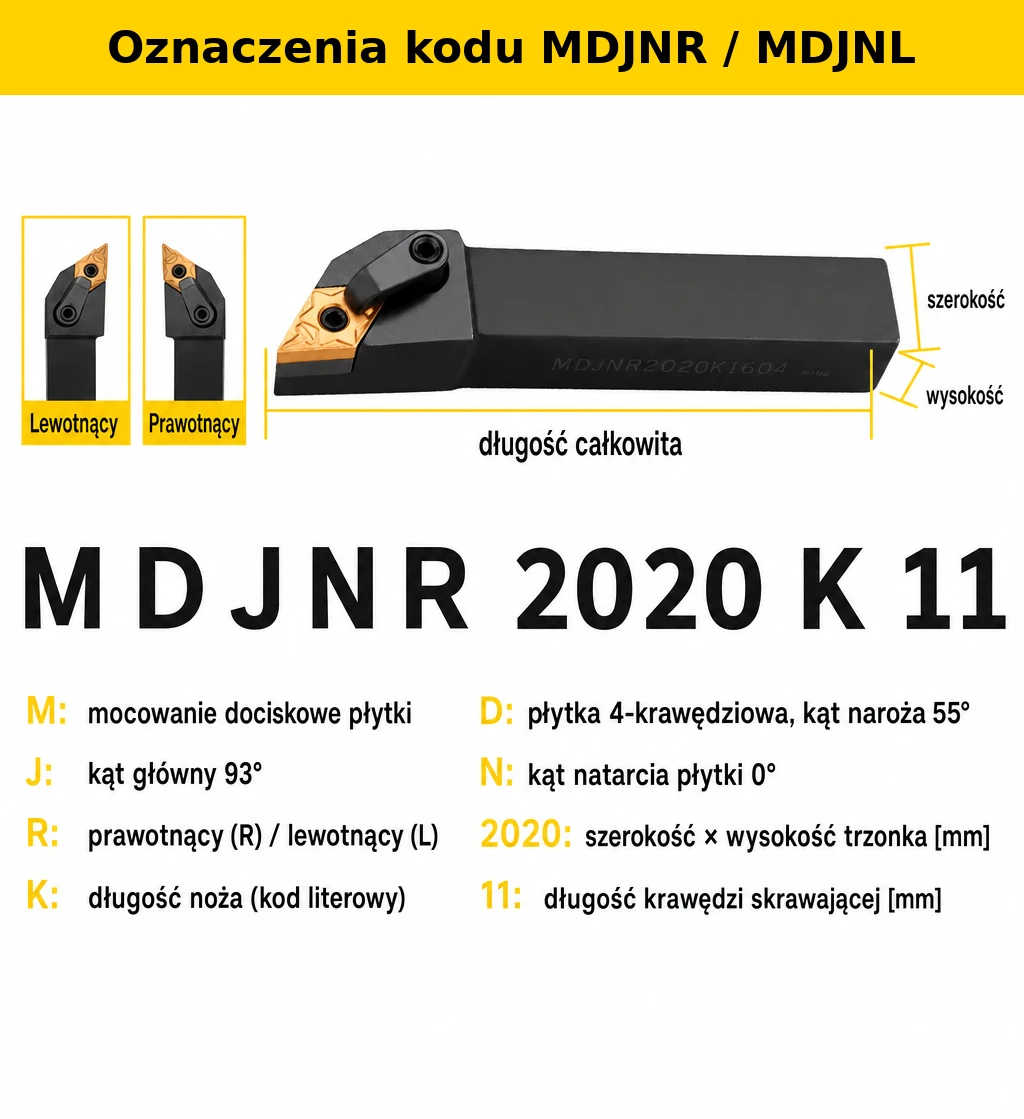

Cyfra po rozmiarze trzonka (H11, K11, M11 vs K15, M15, P15, R15) oznacza rozmiar gniazda na płytkę DNMG. Rozmiar 11 - mniejsza płytka DNMG 110404 (długość krawędzi ~6 mm). Rozmiar 15 - większa płytka DNMG 150404 lub 150608 (długość krawędzi ~9 mm, większa trwałość). Wybór zależy od obciążenia i rodzaju materiału.

Czy każda grubość płytki DNMG 1504 / 1506 pasuje do tego samego noża?
Tak co do długości krawędzi (IC = 15 mm pasuje do gniazda M15, K15, P15, R15), ale każda grubość płytki (T = 4,76 mm lub 6,35 mm) wymaga osobnej podkładki (shim). Fabrycznie nóż dostarczany jest z jedną konkretną podkładką. Przy zmianie grubości płytki należy domówić odpowiednią podkładkę - dostępne w osobnej aukcji Płytki podporowe VHM.

Czy nóż MDJNR nadaje się do toczenia stali nierdzewnej?

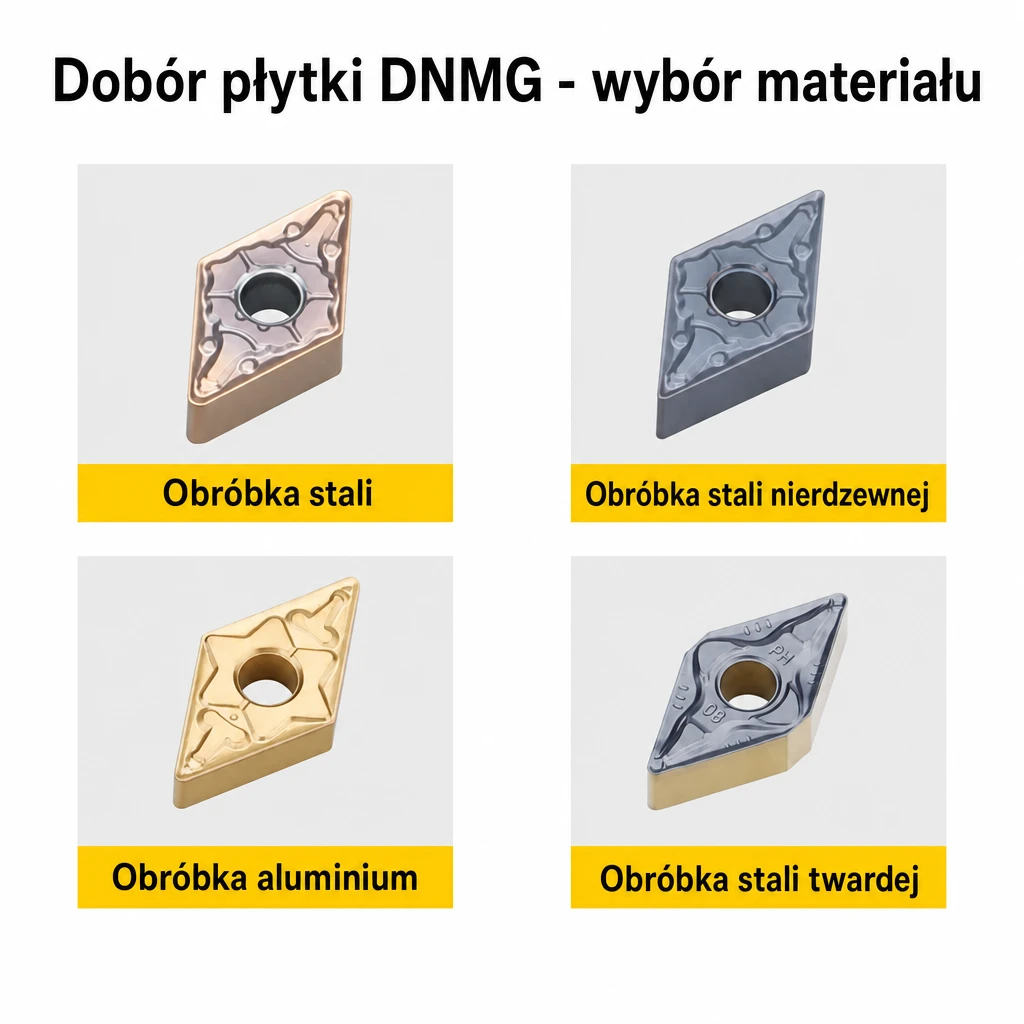

Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 93° dobrze sprawdza się przy toczeniu kopiującym oraz toczeniu czołowym z fazowaniem.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-40 mm: 8-12 Nm. Stosować klucz dynamometryczny (po posmarowaniu gwintu pastą molibdenową).

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są analogiczne: śruba CTM619, podkładka SD1106 (rozmiar 11) lub SD1506 (rozmiar 15), płyta dociskowa HL2114, śruba dwustronna ML0625. Części zamienne dostępne na zapytanie. Podkładki innych rozmiarów dostępne w osobnej aukcji.
