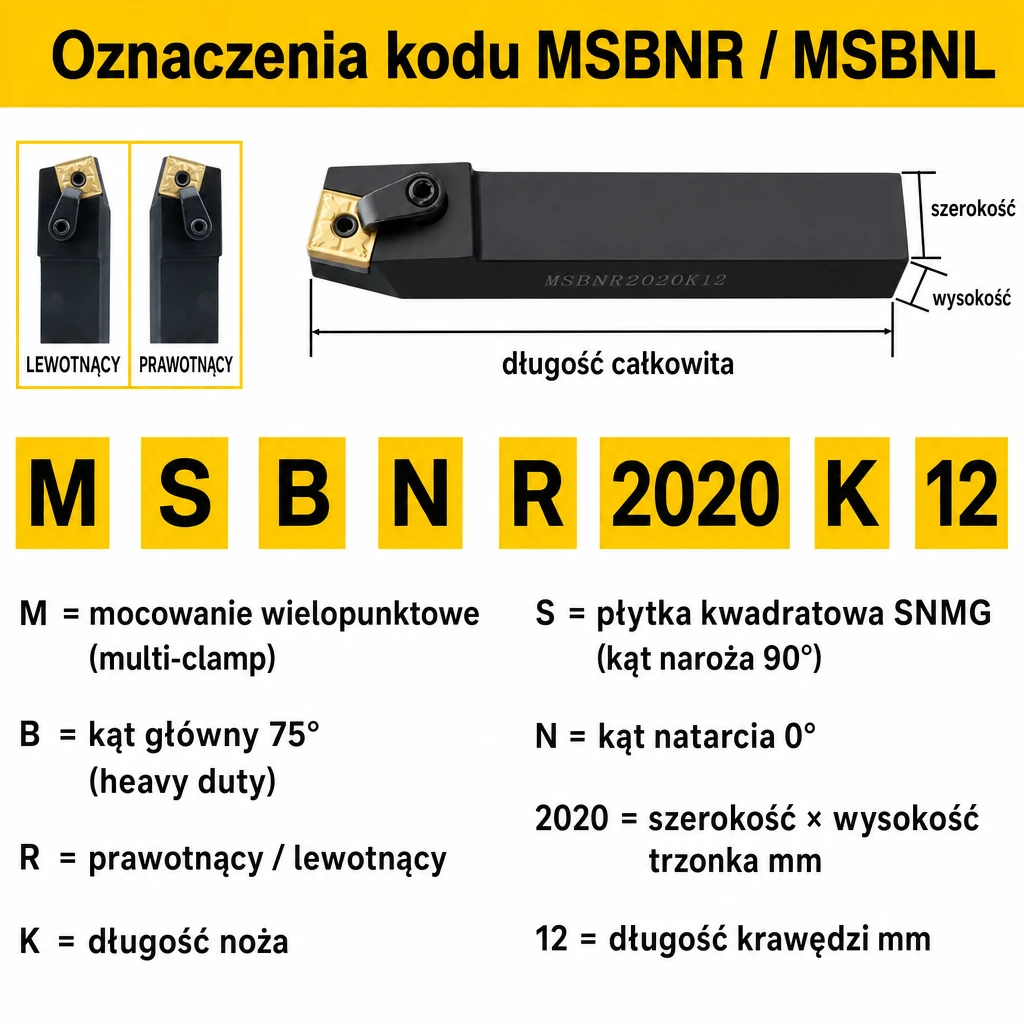

  • MSBNR oznaczenia kodu
  • MSBNR dobór płytki

Nóż tokarski składany MSBNR / MSBNL prawotnący i lewotnący, rozmiary 16-40 mm, płytka SNMG (12/15), kąt 75° heavy duty

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 73,80 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MSBNL3232P12 MSBNR3232P15 MSBNR3232P19 MSBNR2525M12 MSBNR1616H12 (prawotnący) MSBNL1616H12 (lewotnący) MSBNR2020K12 (prawotnący) MSBNL2020K12 (lewotnący) MSBNL2525M12 (lewotnący) MSBNR3232P12 (prawotnący) MSBNL3232P15 (lewotnący) MSBNL3232P19 (lewotnący)
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Nóż tokarski składany do toczenia zewnętrznego i czołowego pod kątem 75°, z wymienną płytką SNMG (kwadratowa, 4 krawędzie skrawające). Wzmocnione mocowanie typu B pozwala na obróbkę zgrubną z większymi naddatkami. Dostępny też w rozmiarze 40×40 mm (wersja lewotnąca) do tokarki przemysłowej. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną SNMG (kwadratowa (kąt naroża 90°)), mocowanie wielopunktowe ciężkie (heavy duty, typ B). Kąt główny przystawienia 75°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 7 rozmiarach trzonka. Płytki SNMG sprzedawane osobno - kompatybilne z większością gatunków i geometrii od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marek niemarkowych) zgodnych z normą ISO.

Zastosowanie

  • Toczenie czołowe pod kątem 75°
  • Toczenie zewnętrzne walcowe
  • Toczenie zgrubne stali i żeliwa
  • Fazowanie krawędzi

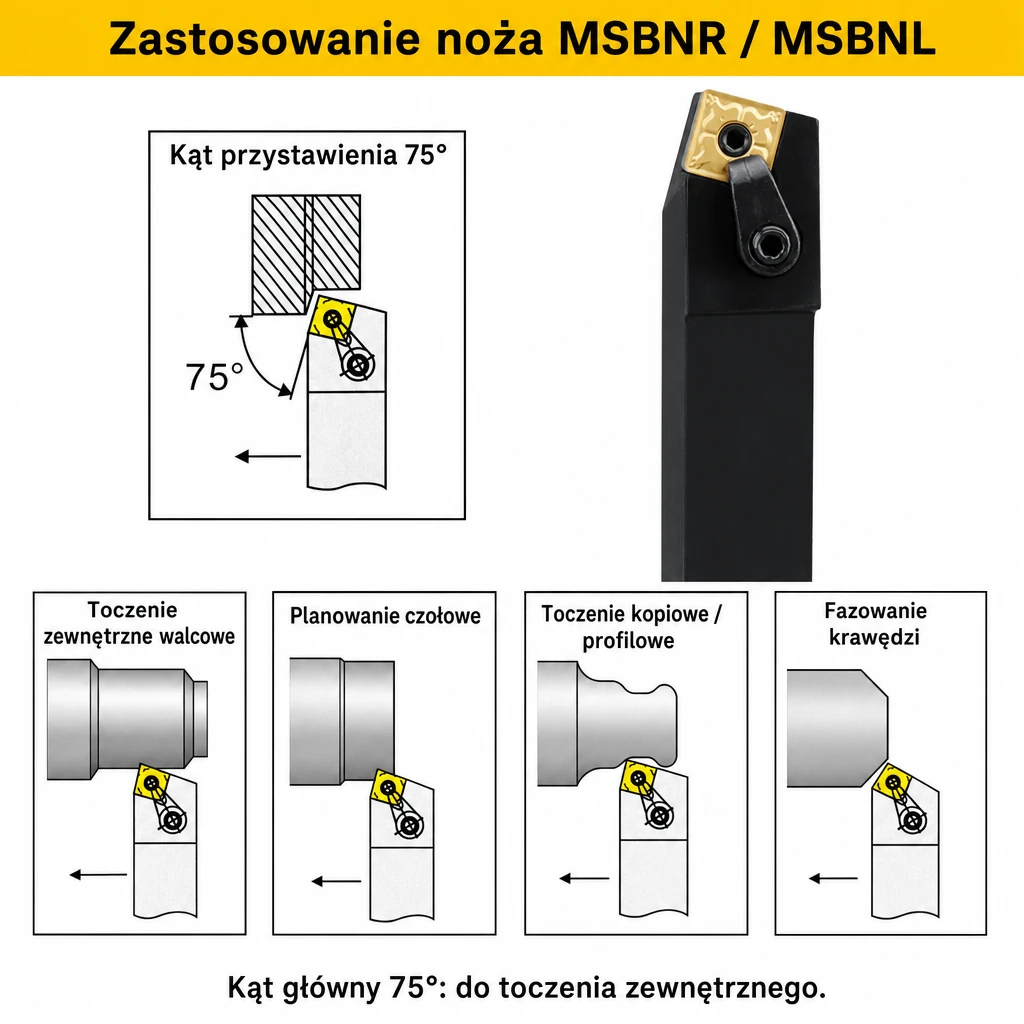

Patrz grafika „Zastosowanie noża MSBNR / MSBNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 75°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMSBNR (prawotnący) / MSBNL (lewotnący)
Kąt główny przystawienia (κ)75°
Kąt naroża płytki90°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejSNMG (kwadratowa (kąt naroża 90°))
Mocowanie płytkiWielopunktowe ciężkie (heavy duty, typ b)
Liczba wariantów7 (rozmiary × kierunki)
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 + L5.0
Płytka w zestawieNie - płytki SNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
MSBNR1616H12 / MSBNL1616H1216 × 16100SNMG 120408
MSBNR2020K12 / MSBNL2020K1220 × 20125SNMG 120408
MSBNR2525M12 / MSBNL2525M1225 × 25150SNMG 120408
MSBNR3232P12 / MSBNL3232P1232 × 32170SNMG 120408
MSBNR3232P15 / MSBNL3232P1532 × 32170SNMG 150612
MSBNL3232P1932 × 32170SNMG 190612
MSBNL4040R1940 × 40200SNMG 190612

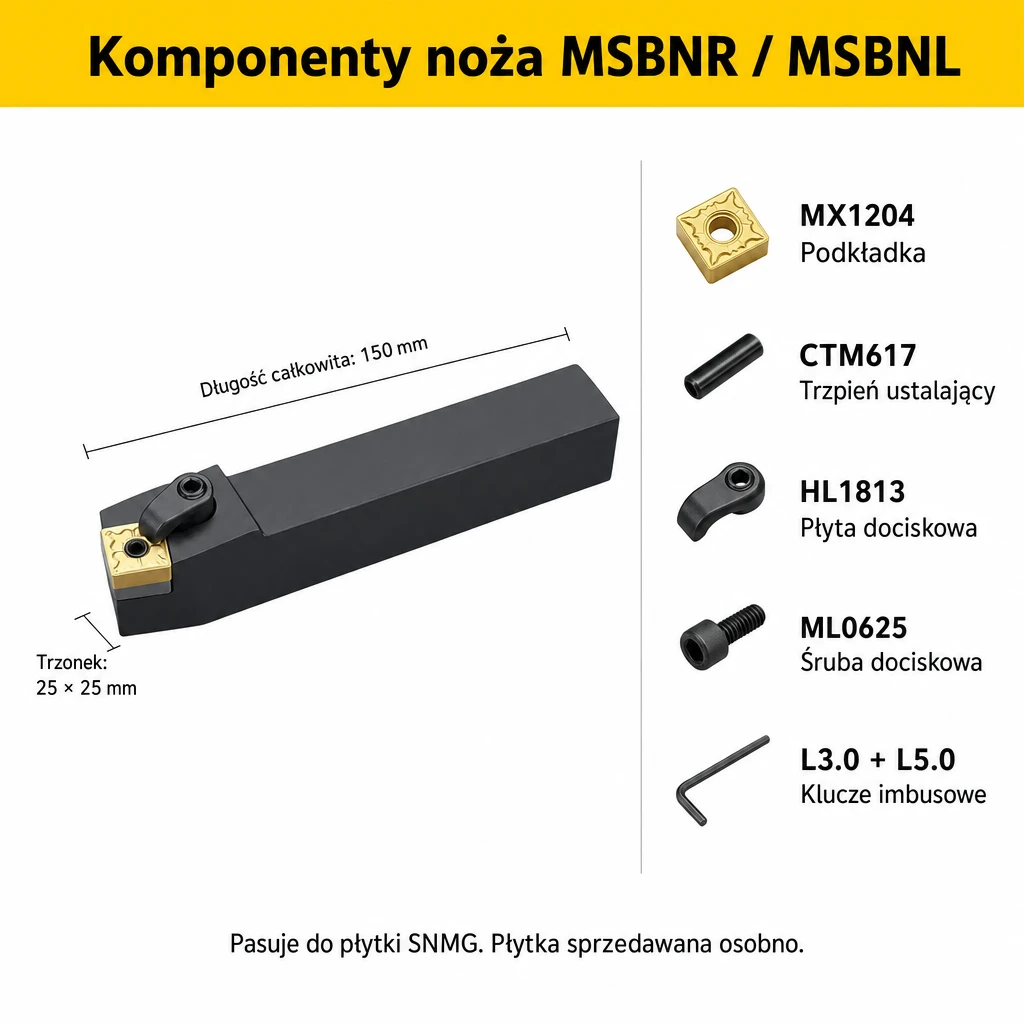

Komponenty noża i części zamienne

Każdy nóż MSBNR / MSBNL korzysta z tego samego zestawu komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMS1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1813Docisk płytki od góry, mocowanie wzmocnione
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

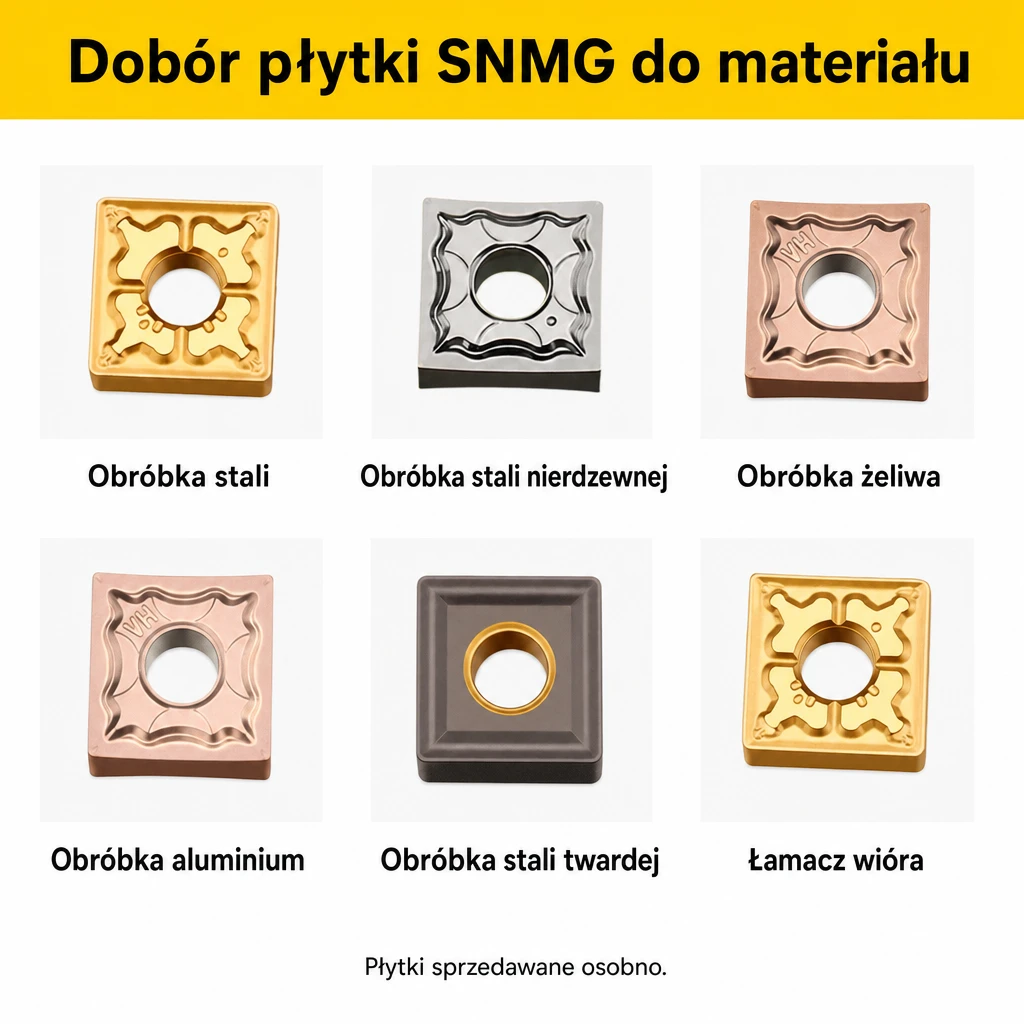

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)SNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)SNMG 120408 MMŁamacz wióra dla inox, odporność na zażegnanie
Żeliwo szare (GG / GJL)SNMG 120408 KMPowłoka odporna na ścieranie, geometria neutralna
Aluminium, miedź, mosiądzSNMG 120408 ALGeometria pozytywna, ostra krawędź, polerowana
Stal twarda (HRC 40-55)SNMG 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)SNMG 080404 / CBNPłytka CBN, mniejszy promień naroża

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMSBNR1616H12 (16 mm)
Standardowa tokarka CNC do średnich detaliMSBNR2020K12 (20 mm)
Tokarka CNC do średnich-dużych detaliMSBNR2525M12 (25 mm)
Tokarka CNC do dużych detali, obróbka ciężkaMSBNR3232P12 (32 mm)
Tokarka przemysłowa, duże wały, długie wysięgiMSBNR4040R19 (40 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MSBNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (podkładka MS1204, trzpień CTM617, płyta dociskowa HL1813, śruba ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki SNMG sprzedajemy osobno w kategorii „Płytki tokarskie SNMG".

Czym różni się MSBNR od MSBNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę SNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO 5608 dla płytki SNMG 120408. Pasują płytki dowolnego producenta zgodnego z normą - Sandvik, Iscar, Mitsubishi, Korloy, Walter oraz marki niemarkowe.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 75° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-32 mm: 8-12 Nm. Dla 40 mm: 12-15 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: MS1204, CTM617, HL1813, ML0625. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
