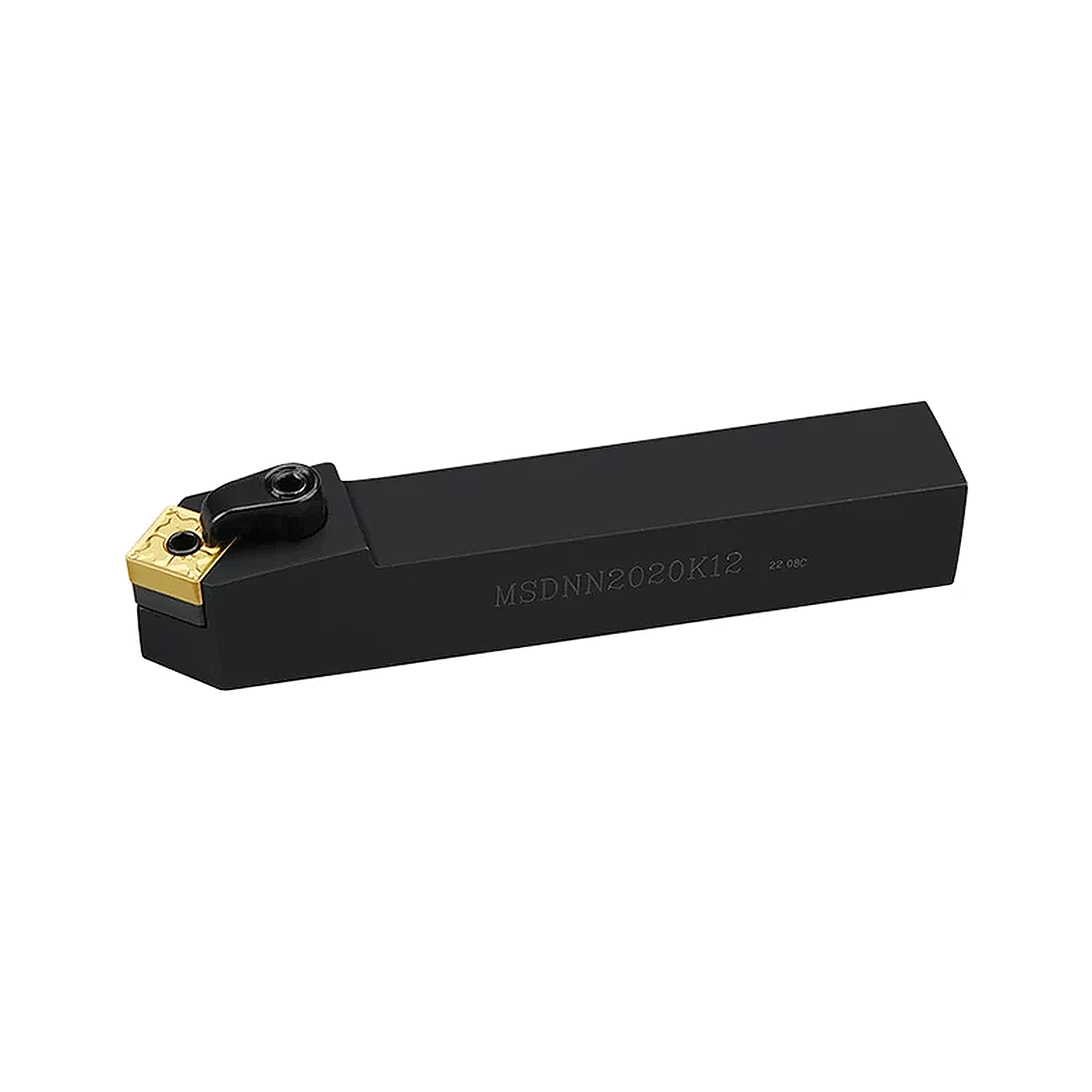

  • MSDNN studio R
  • MSDNN zastosowanie
  • MSDNN komponenty

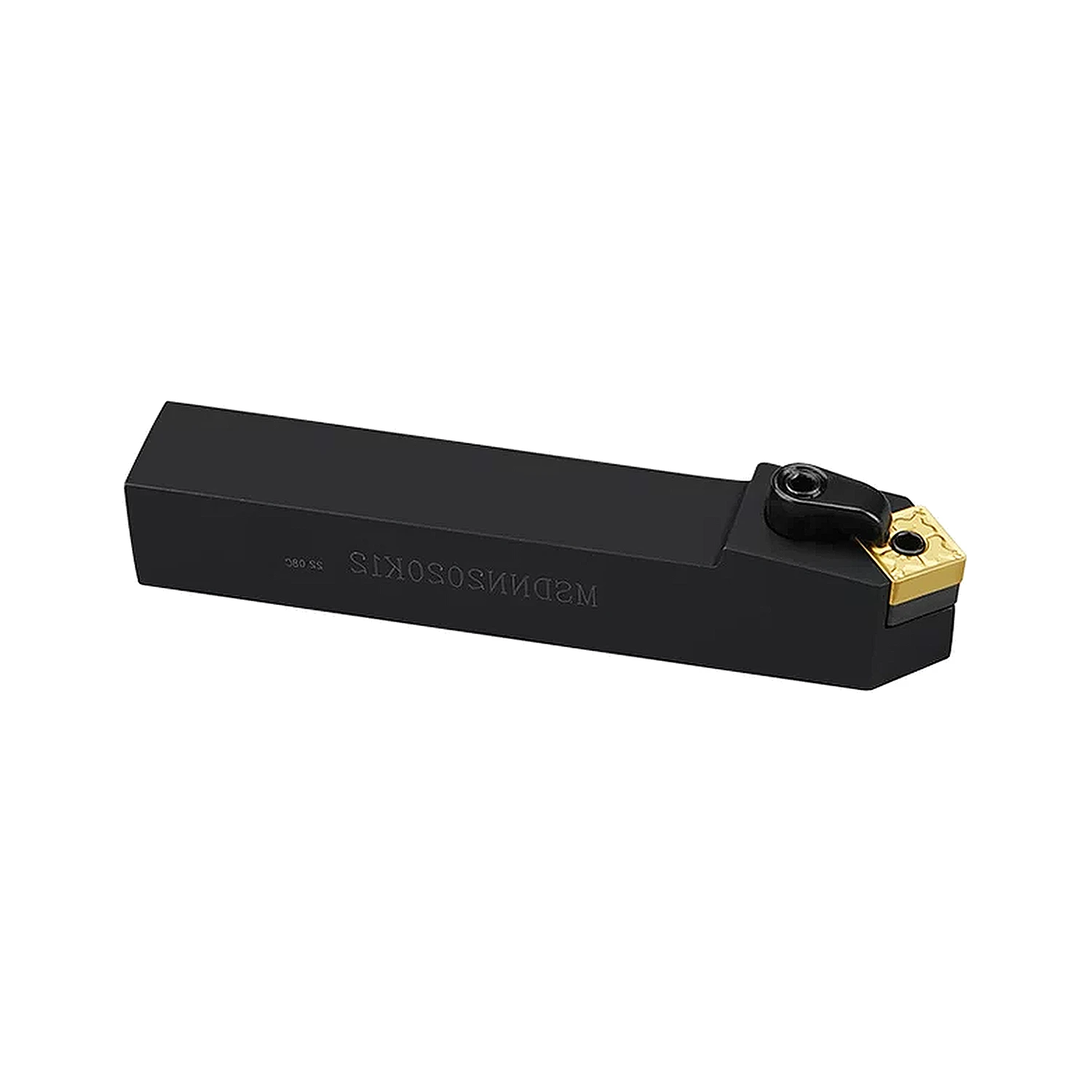

  • MSDNNL studio L

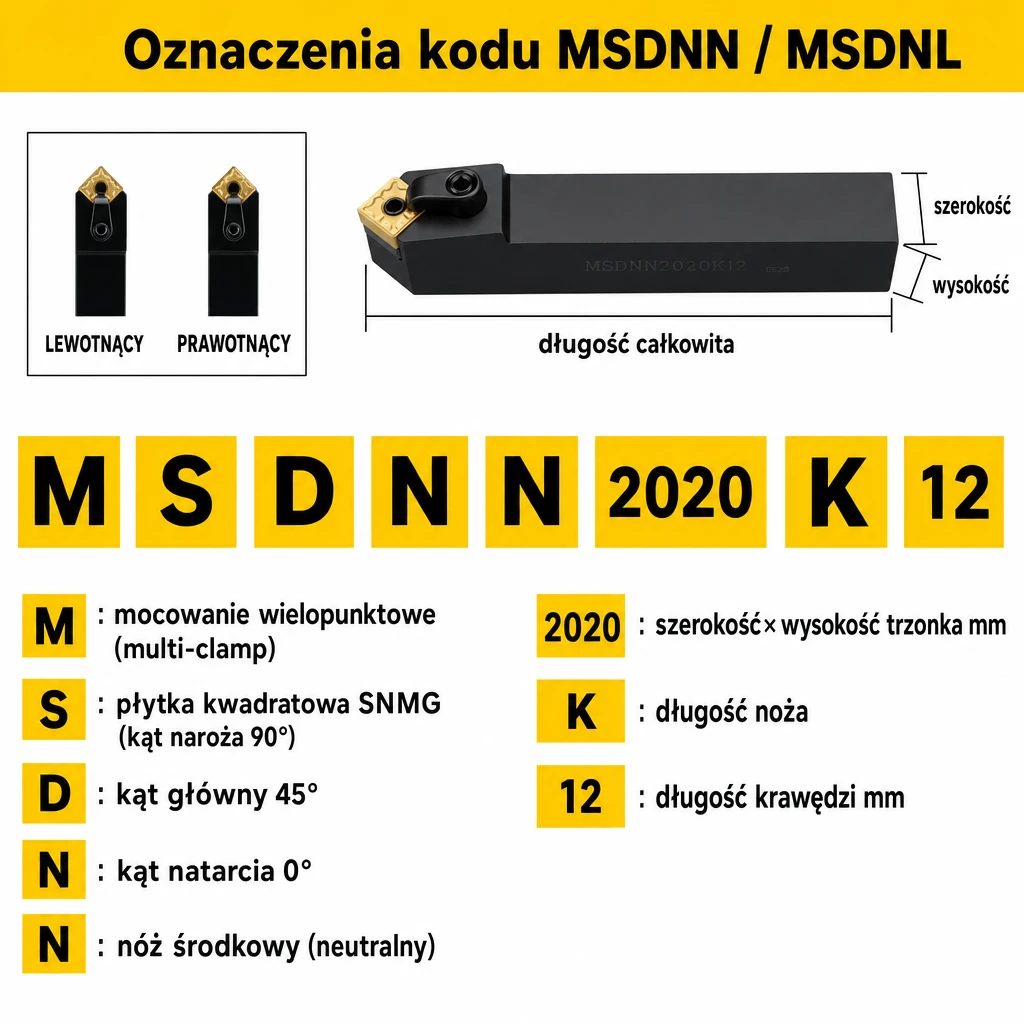

  • MSDNN oznaczenia kodu
  • MSDNN dobór płytki

Nóż tokarski składany MSDNN do toczenia zewnętrznego i czołowego, rozmiary 20/25/32 mm, płytka SNMG (kwadrat 90°), kąt główny 45°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MSDNN2020K12 MSDNN2525M12 MSDNN3232P12
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia zewnętrznego walcowego, planowania czołowego i fazowania krawędzi. Geometria neutralna (środkowa) pozwala obrabiać detal w obu kierunkach posuwu. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną SNMG (kwadratowa (kąt naroża 90°)), mocowanie wielopunktowe (multi-clamp, typ M). Kąt główny przystawienia 45°, kąt natarcia płytki 0°.

Geometria neutralna - nóż środkowy (nie wymaga wersji R/L). Dostępny w 3 rozmiarach trzonka. Płytka wymienna SNMG sprzedawana osobno.

Zastosowanie

  • Toczenie zewnętrzne walcowe (pod kątem 45°)
  • Planowanie czołowe
  • Fazowanie krawędzi pod kątem 45°
  • Toczenie kopiowe / profilowe

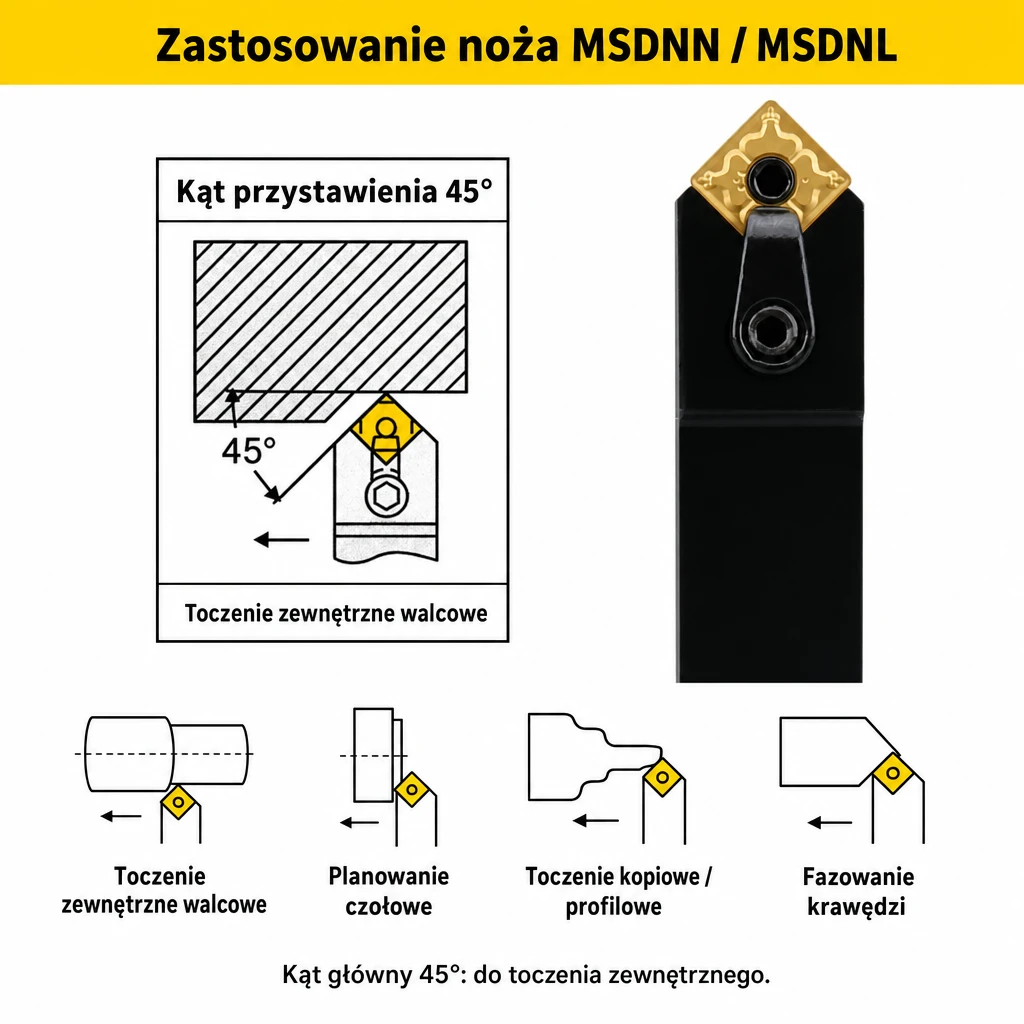

Patrz grafika „Zastosowanie noża MSDNN" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMSDNN (neutralny)
Kąt główny przystawienia (κ)45°
Kąt naroża płytki90°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejSNMG (kwadratowa (kąt naroża 90°))
Mocowanie płytkiWielopunktowe (multi-clamp, typ m)
Liczba wariantów rozmiaru3 rozmiary
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 i L5.0 mm
Płytka w zestawieNie - płytki SNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MSDNN2020K1220 × 20125SNMG 120408
MSDNN2525M1225 × 25150SNMG 120408
MSDNN3232P1232 × 32170SNMG 120408

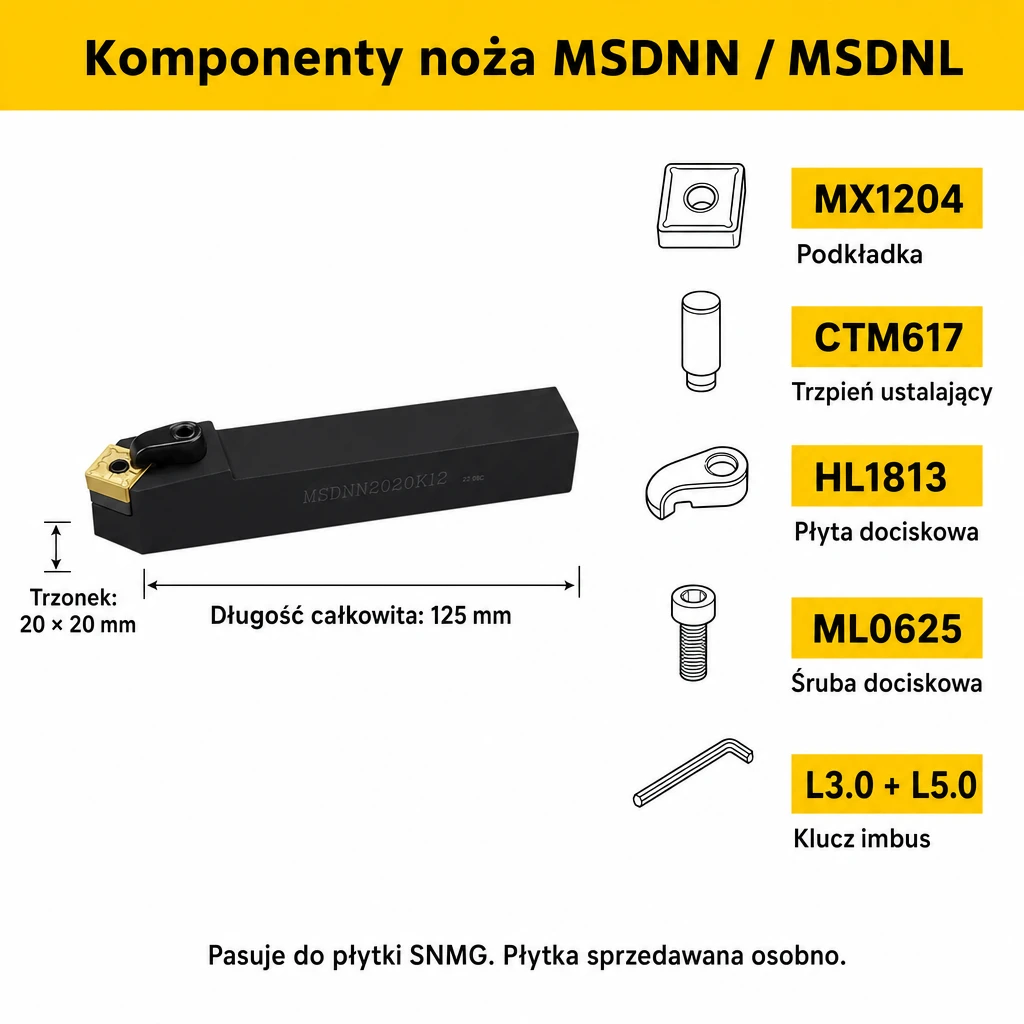

Komponenty noża i części zamienne

Każdy nóż MSDNN wszystkich rozmiarów korzysta z tych samych komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1813Docisk płytki od góry
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

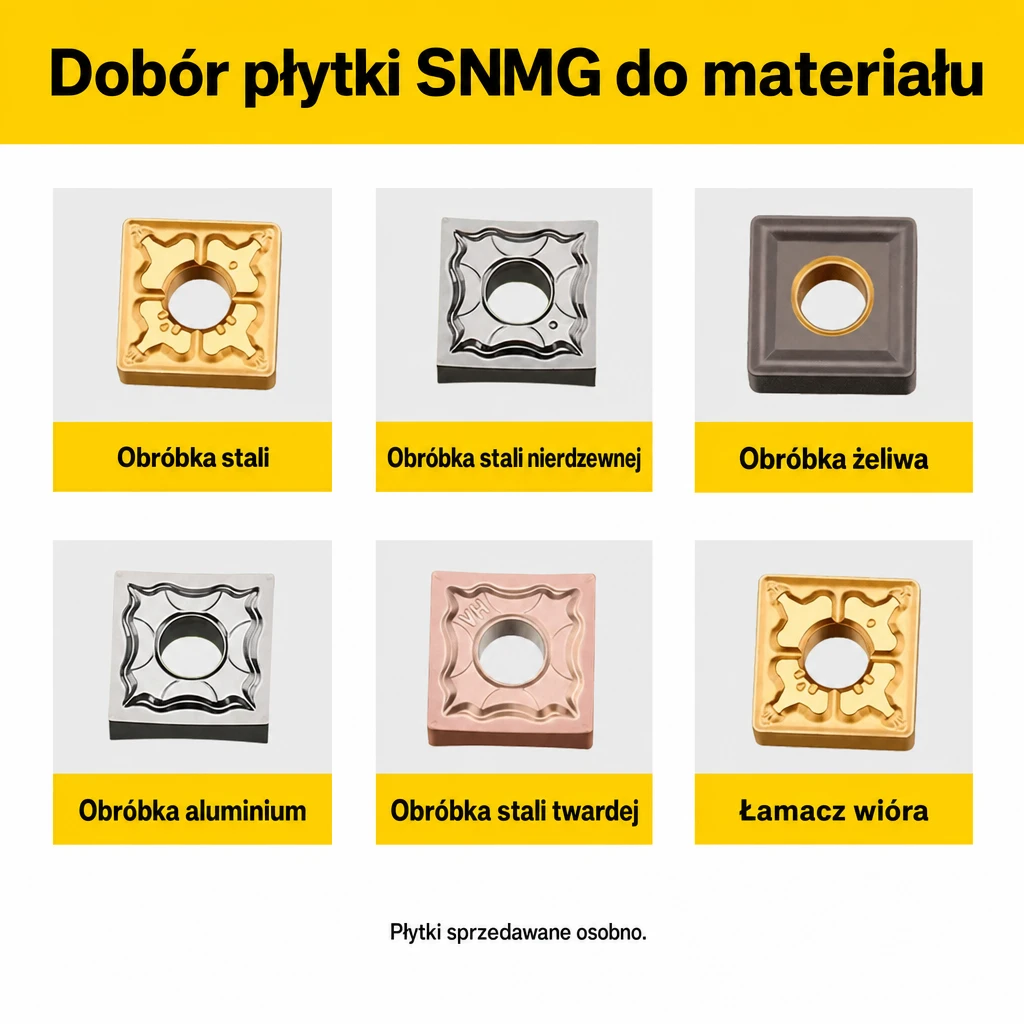

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)SNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)SNMG 120408 MMŁamacz wióra dla inox, odporność na zażegnanie
Żeliwo szare (GG / GJL)SNMG 120408 KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzSNMG 120408 ALGeometria pozytywna, polerowana krawędź
Stal twarda (HRC 40-55)SNMG 120408 HMWzmocniona krawędź, powłoka CVD

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMSDNN2020K12 (20 mm)
Standardowa tokarka CNC do średnich detaliMSDNN2525M12 (25 mm)
Tokarka CNC do dużych detali, obróbka ciężkaMSDNN3232P12 (32 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MSDNN sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych oraz kluczami imbusowymi L3.0 i L5.0 mm. Płytki SNMG sprzedajemy osobno w kategorii „Płytki skrawające SNMG".

Dlaczego MSDNN jest „neutralny" (kierunek N)?
Końcowe „N" w kodzie oznacza nóż środkowy - geometria pozwala obrabiać detal w obu kierunkach posuwu bez zmiany narzędzia. Nie ma wersji R ani L.

Czy można zamontować płytkę SNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki SNMG 120408 (lub 160408 dla TNMG). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 45° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla wszystkich rozmiarów 20-32 mm: 8-12 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 i L5.0 mm.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: podkładka, trzpień ustalający, płyta dociskowa, śruba dociskowa. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
