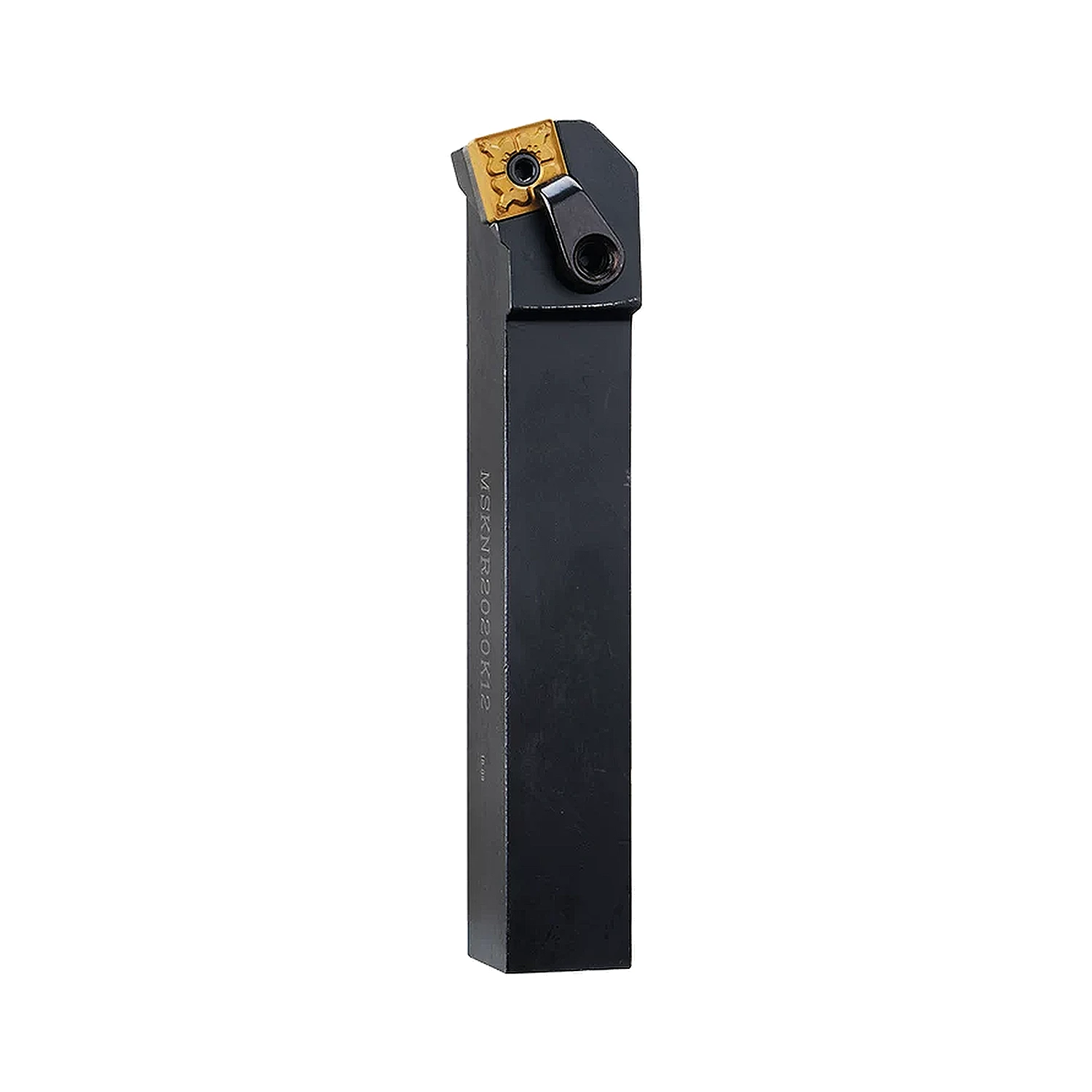

  • MSKNR studio R
  • MSKNR zastosowanie
  • MSKNR komponenty

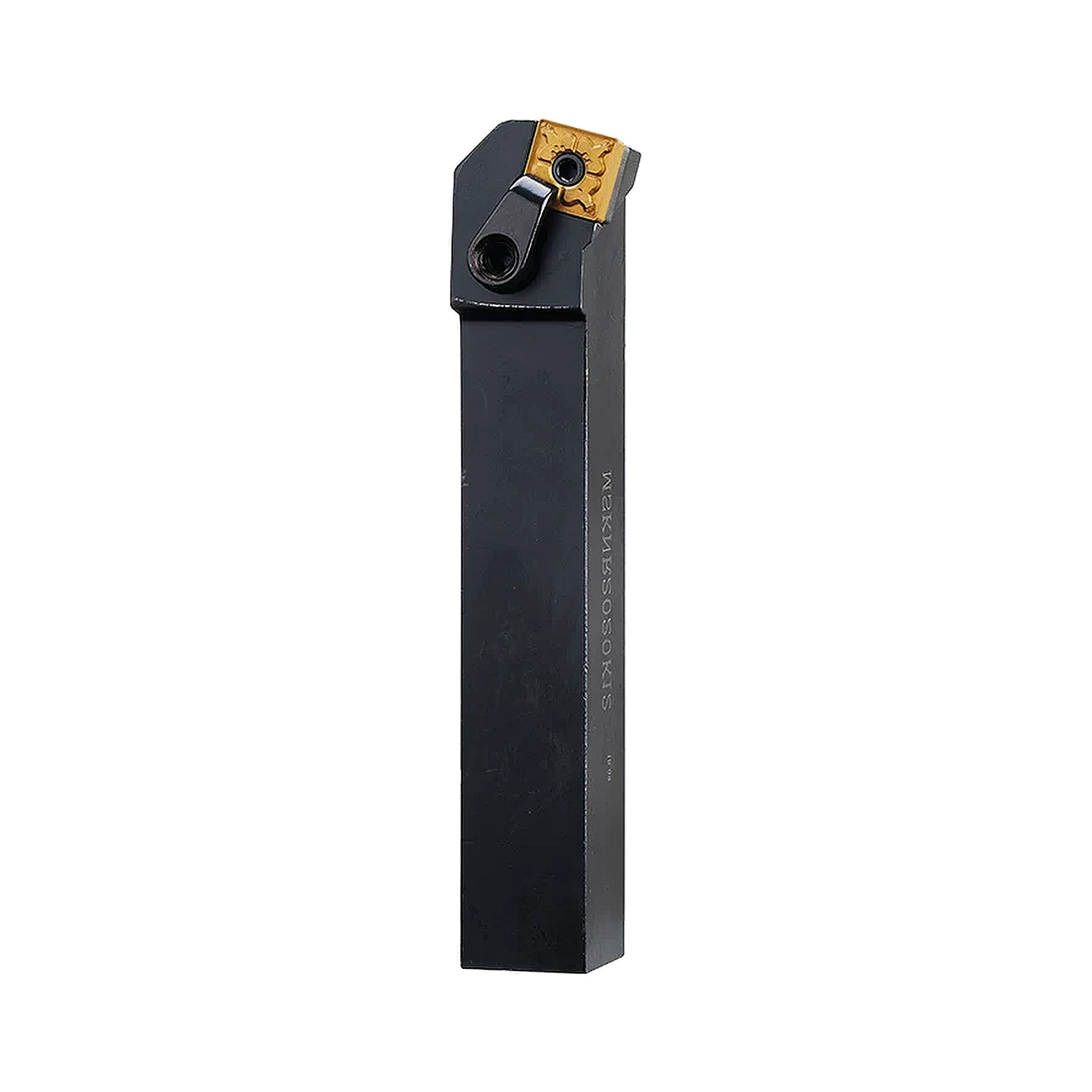

  • MSKNL studio L

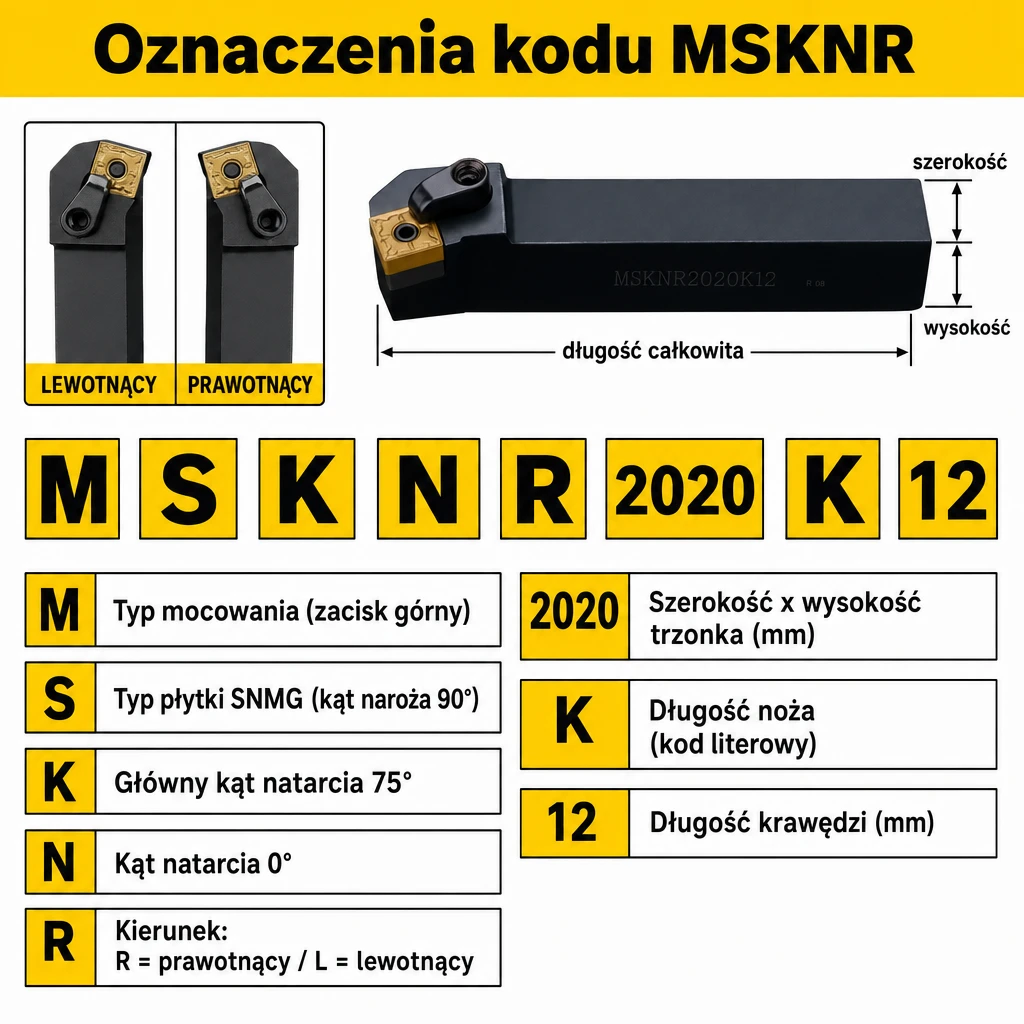

  • MSKNR oznaczenia kodu
  • MSKNR dobór płytki

Nóż tokarski składany MSKNR / MSKNL prawotnący i lewotnący do toczenia czołowego, rozmiary 20/25 mm, płytka SNMG (kwadrat 90°), kąt główny 75°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MSKNR2020K12 MSKNL2020K12 MSKNR2525M12 MSKNL2525M12
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia czołowego i zewnętrznego pod kątem 75°. Kąt 75° to klasyczna geometria do toczenia wzdłużnego z dobrym odprowadzeniem wiórów. Płytka SNMG (4 krawędzie skrawające) zapewnia ekonomiczną eksploatację. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną SNMG (kwadratowa (kąt naroża 90°)), mocowanie wielopunktowe (multi-clamp, typ M). Kąt główny przystawienia 75°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 2 rozmiarach trzonka. Wszystkie warianty współpracują z tą samą płytką wymienną SNMG 120408 (lub 160408 dla MTENN). Płytki sprzedawane osobno.

Zastosowanie

  • Toczenie czołowe pod kątem 75°
  • Toczenie zewnętrzne walcowe
  • Planowanie czołowe
  • Fazowanie krawędzi

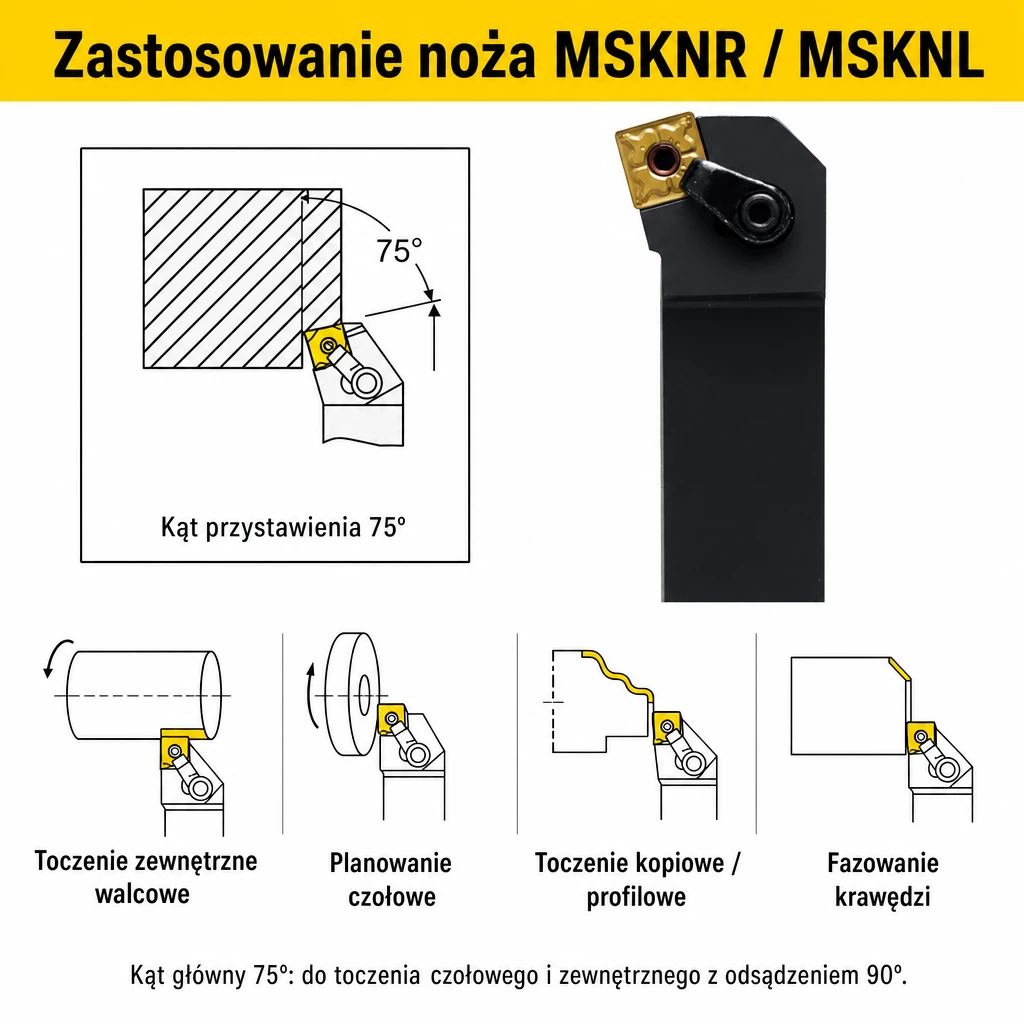

Patrz grafika „Zastosowanie noża MSKNR / MSKNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia czołowego i zewnętrznego
Oznaczenie ISOMSKNR (prawotnący) / MSKNL (lewotnący)
Kąt główny przystawienia (κ)75°
Kąt naroża płytki90°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejSNMG (kwadratowa (kąt naroża 90°))
Mocowanie płytkiWielopunktowe (multi-clamp, typ m)
Liczba wariantów rozmiaru2 rozmiary × 2 kierunki
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 i L5.0 mm
Płytka w zestawieNie - płytki SNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MSKNR2020K12 / MSKNL2020K1220 × 20125SNMG 120408
MSKNR2525M12 / MSKNL2525M1225 × 25150SNMG 120408

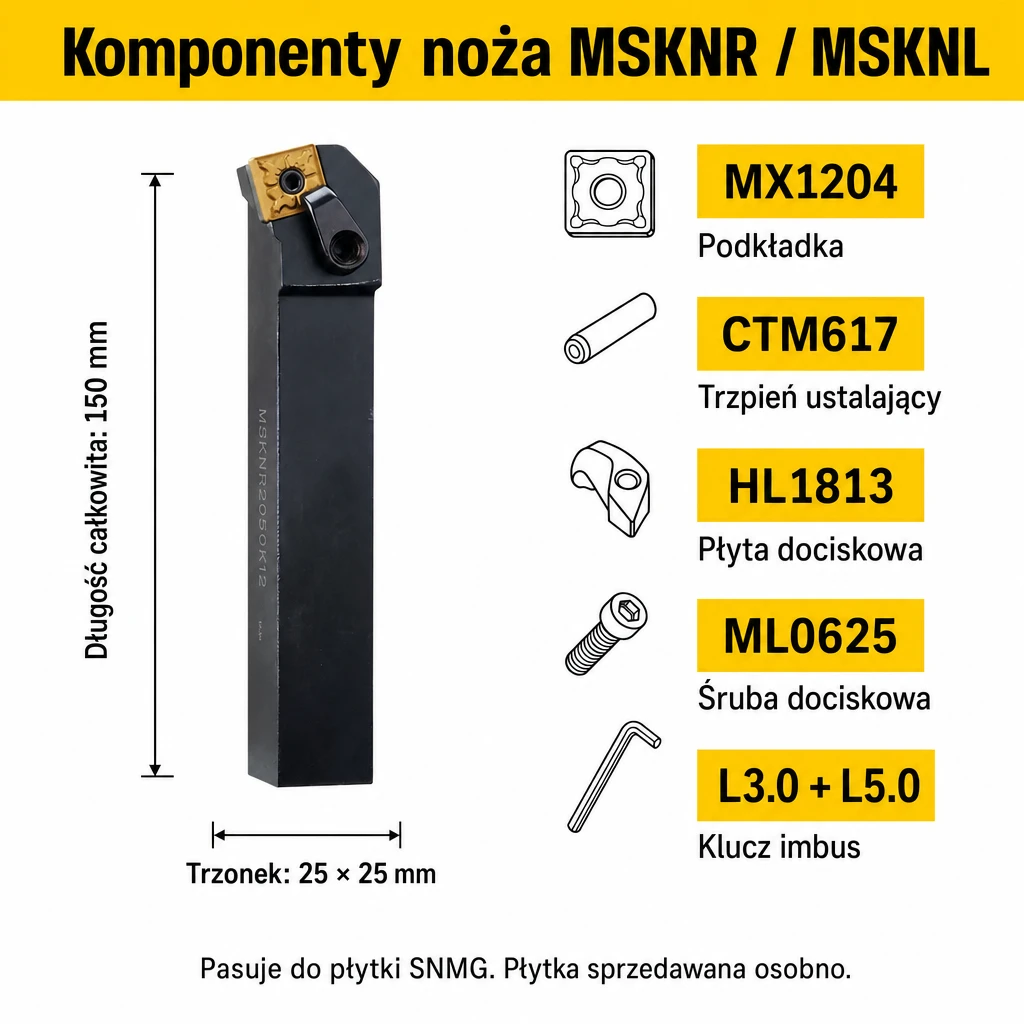

Komponenty noża i części zamienne

Każdy nóż MSKNR / MSKNL wszystkich rozmiarów korzysta z tych samych komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1813Docisk płytki od góry
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

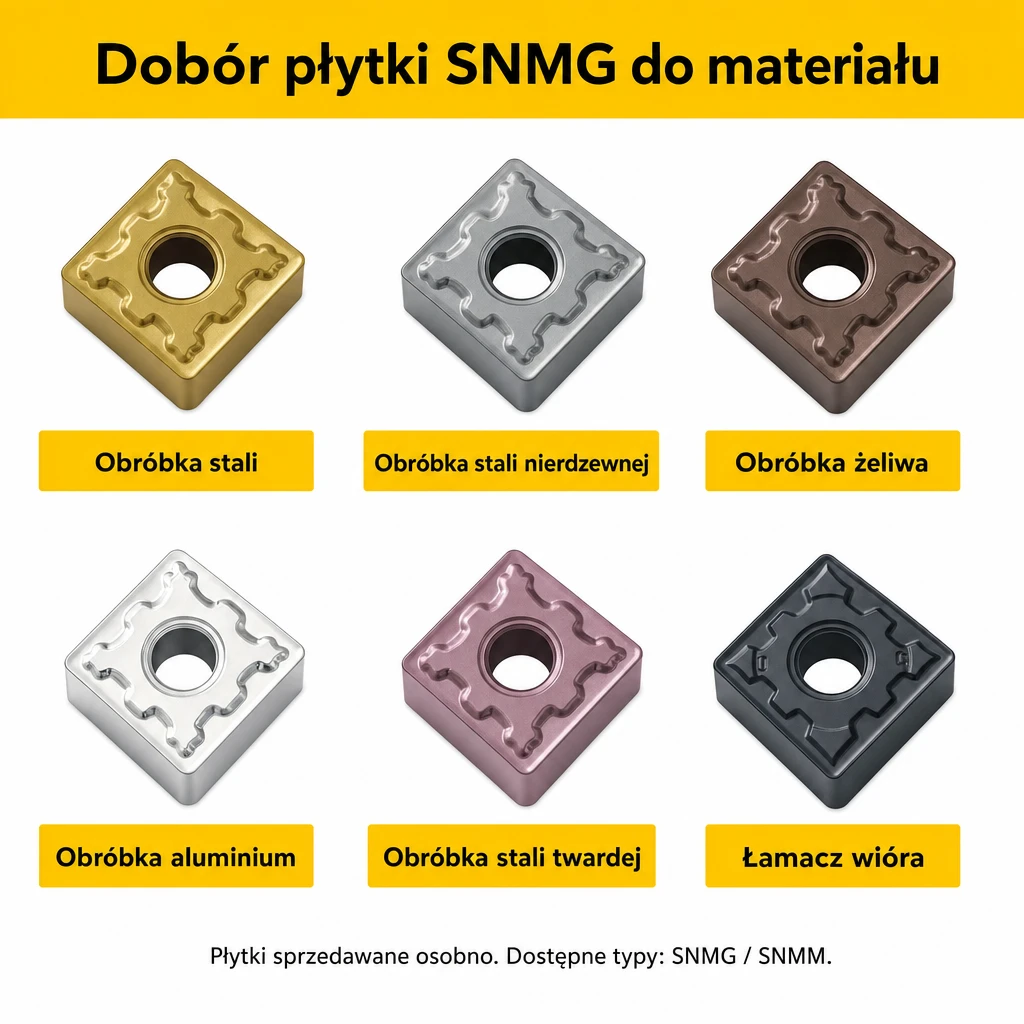

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)SNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)SNMG 120408 MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)SNMG 120408 KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzSNMG 120408 ALGeometria pozytywna, polerowana krawędź
Stal twarda (HRC 40-55)SNMG 120408 HMWzmocniona krawędź, powłoka CVD

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMSKNR2020K12 / MSKNL2020K12 (20 mm)
Standardowa tokarka CNC do średnich detaliMSKNR2525M12 / MSKNL2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MSKNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych oraz kluczami imbusowymi L3.0 i L5.0 mm. Płytki SNMG sprzedajemy osobno w kategorii „Płytki skrawające SNMG".

Czym różni się MSKNR od MSKNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę SNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki SNMG 120408 (lub 160408 dla TNMG). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 75° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla wszystkich rozmiarów 20-32 mm: 8-12 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 i L5.0 mm.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: podkładka, trzpień ustalający, płyta dociskowa, śruba dociskowa. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
