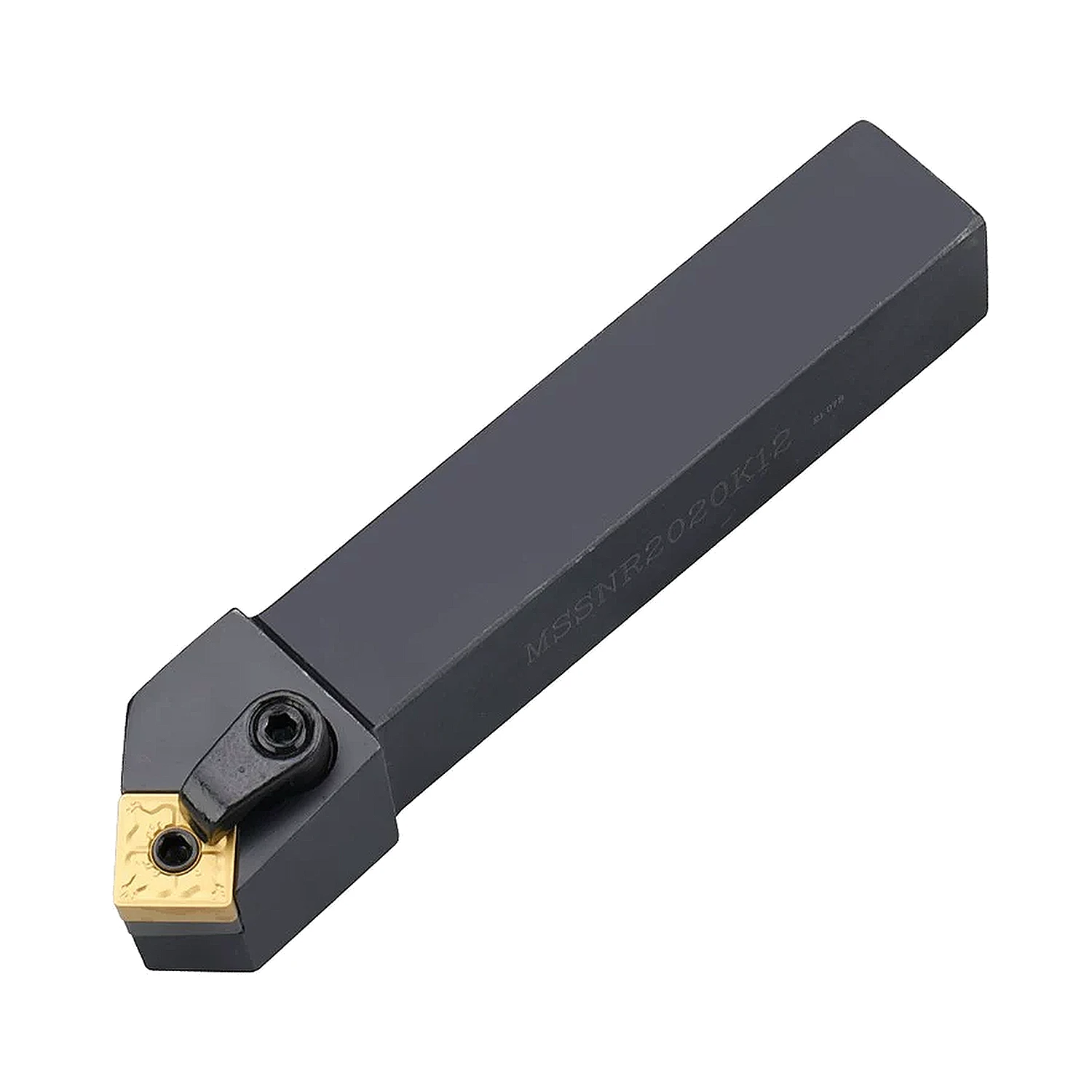

Nóż tokarski składany MSSNR / MSSNL prawotnący i lewotnący, rozmiary 20/25 mm, płytka SNMG (kwadrat 90°), kąt główny 45°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MSSNR2020K12 MSSNL2020K12 MSSNR2525M12 MSSNL2525M12
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia zewnętrznego, planowania czołowego i fazowania. Płytka mocowana śrubą od góry - prosty i sprawdzony układ dla tokarki warsztatowej i lekkich operacji CNC. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną SNMG (kwadratowa (kąt naroża 90°)), mocowanie śrubą od góry (screw-on, typ S). Kąt główny przystawienia 45°, kąt natarcia płytki 0°.

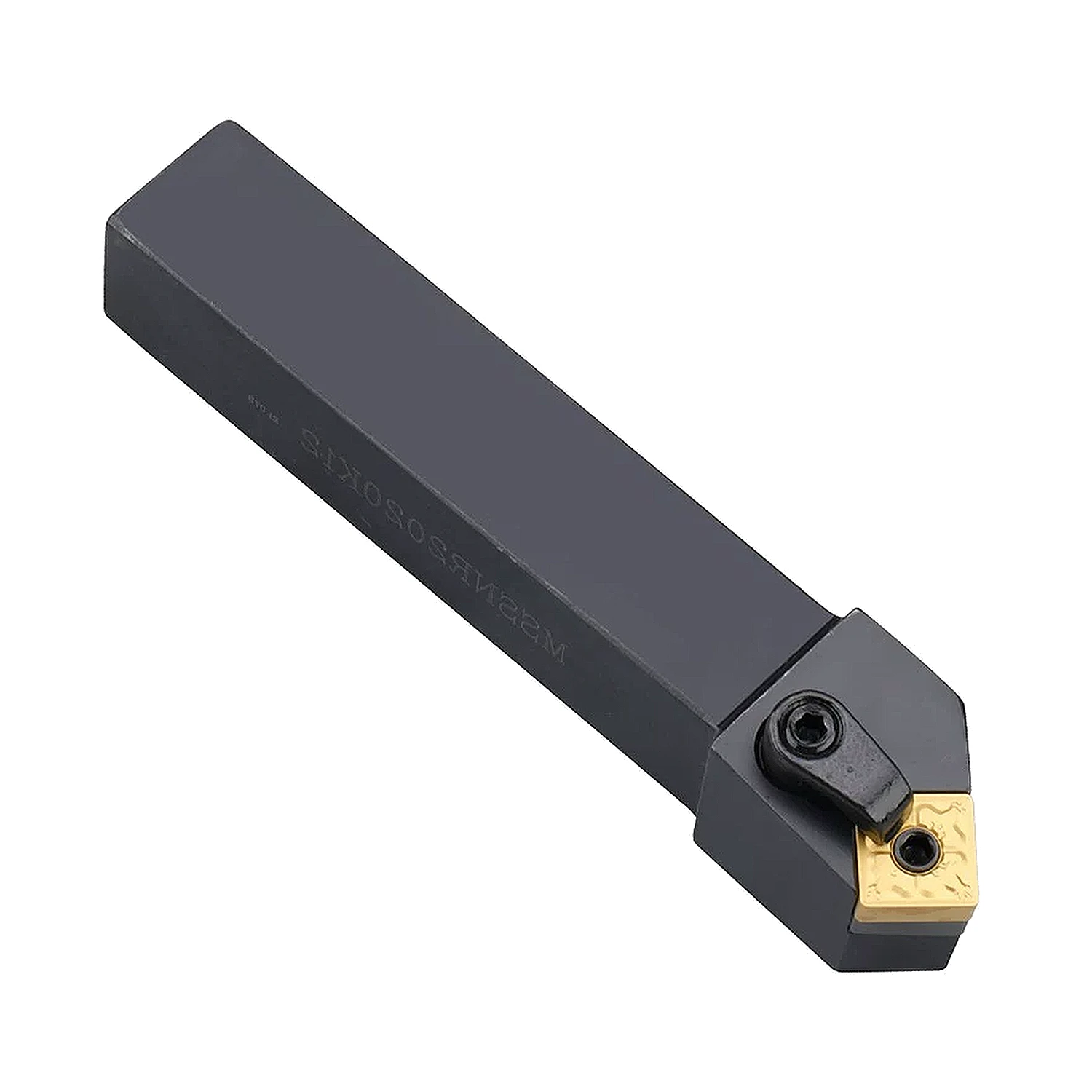

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 2 rozmiarach trzonka. Wszystkie warianty współpracują z tą samą płytką wymienną SNMG 120408 (lub 160408 dla MTENN). Płytki sprzedawane osobno.

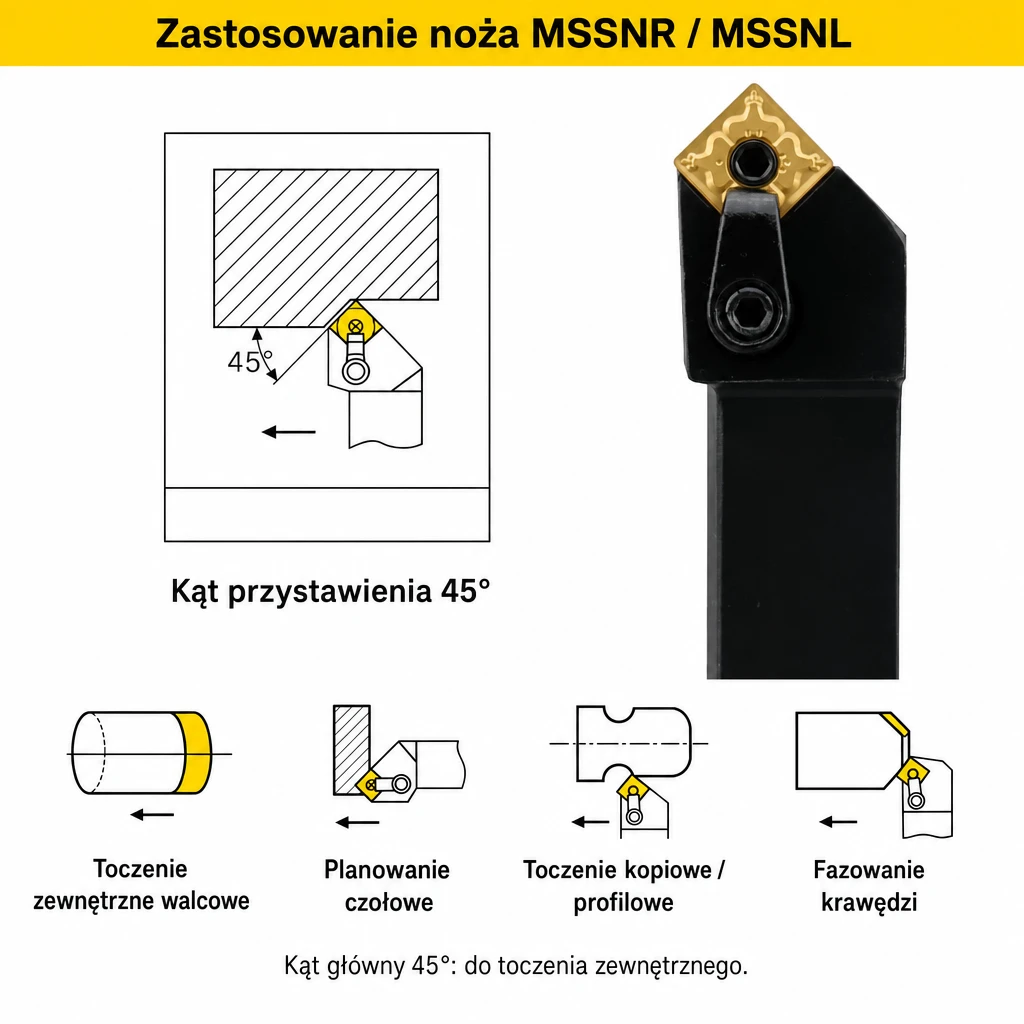

Zastosowanie

  • Toczenie zewnętrzne walcowe pod kątem 45°
  • Planowanie czołowe
  • Fazowanie krawędzi
  • Toczenie kopiowe / profilowe

Patrz grafika „Zastosowanie noża MSSNR / MSSNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego

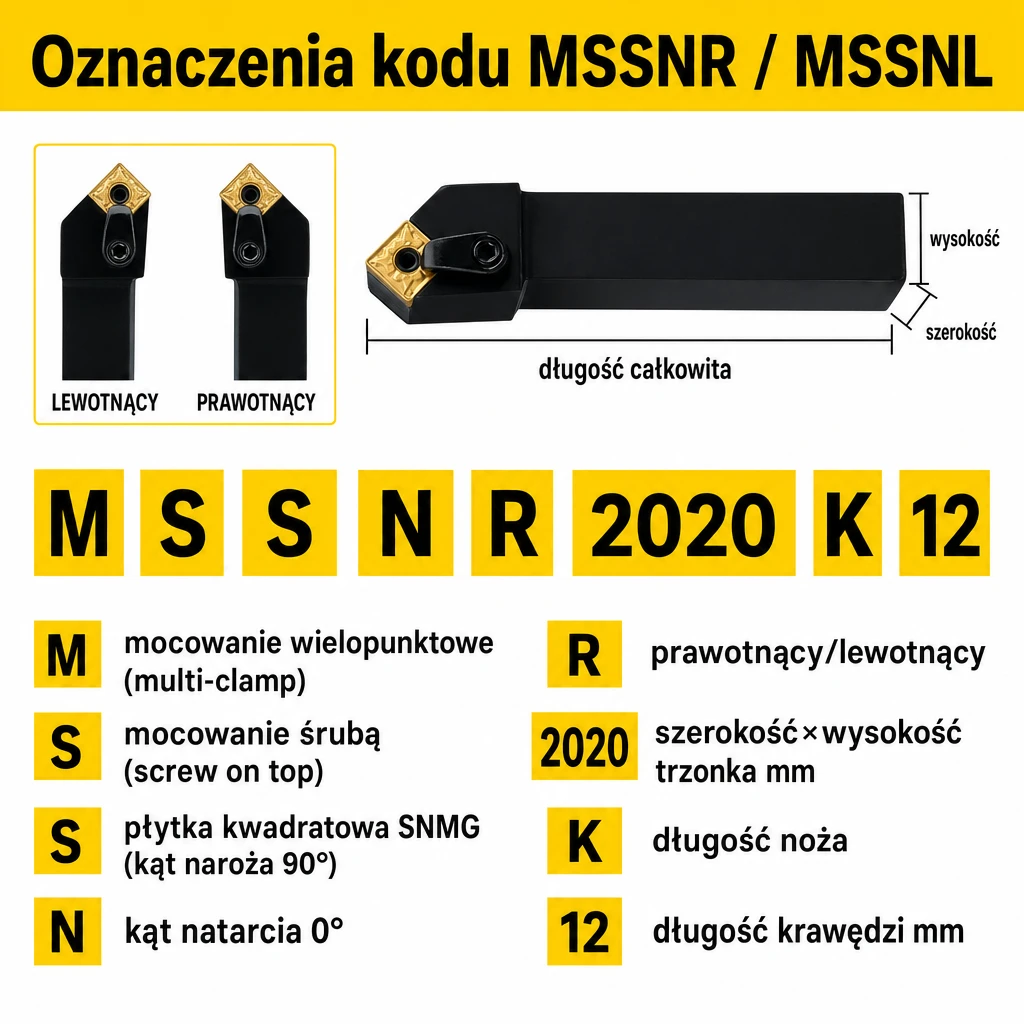

Oznaczenie ISOMSSNR (prawotnący) / MSSNL (lewotnący)
Kąt główny przystawienia (κ)45°
Kąt naroża płytki90°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejSNMG (kwadratowa (kąt naroża 90°))
Mocowanie płytkiŚrubą od góry (screw-on, typ s)
Liczba wariantów rozmiaru2 rozmiary × 2 kierunki
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 i L5.0 mm
Płytka w zestawieNie - płytki SNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MSSNR2020K12 / MSSNL2020K1220 × 20125SNMG 120408
MSSNR2525M12 / MSSNL2525M1225 × 25150SNMG 120408

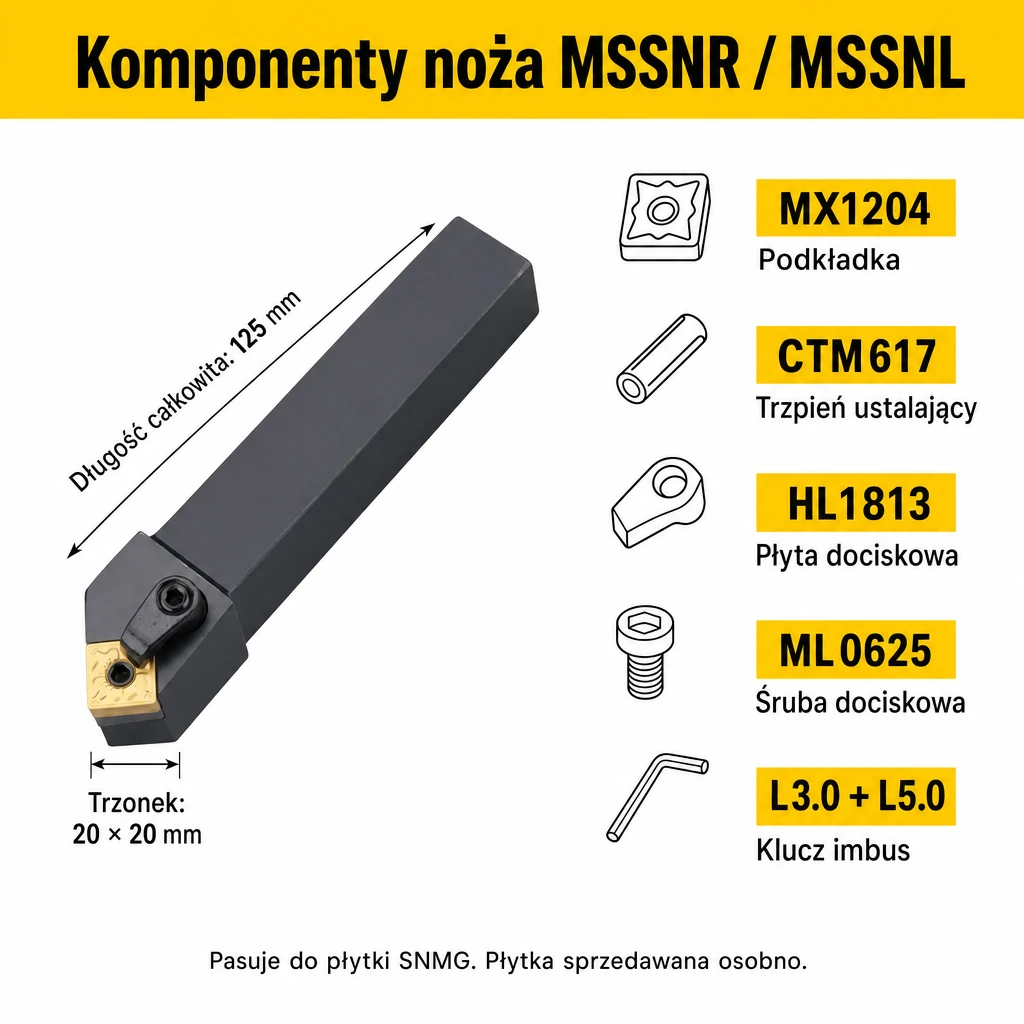

Komponenty noża i części zamienne

Każdy nóż MSSNR / MSSNL wszystkich rozmiarów korzysta z tych samych komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1204Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Śruba mocującaML0625Mocowanie płytki od góry
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja

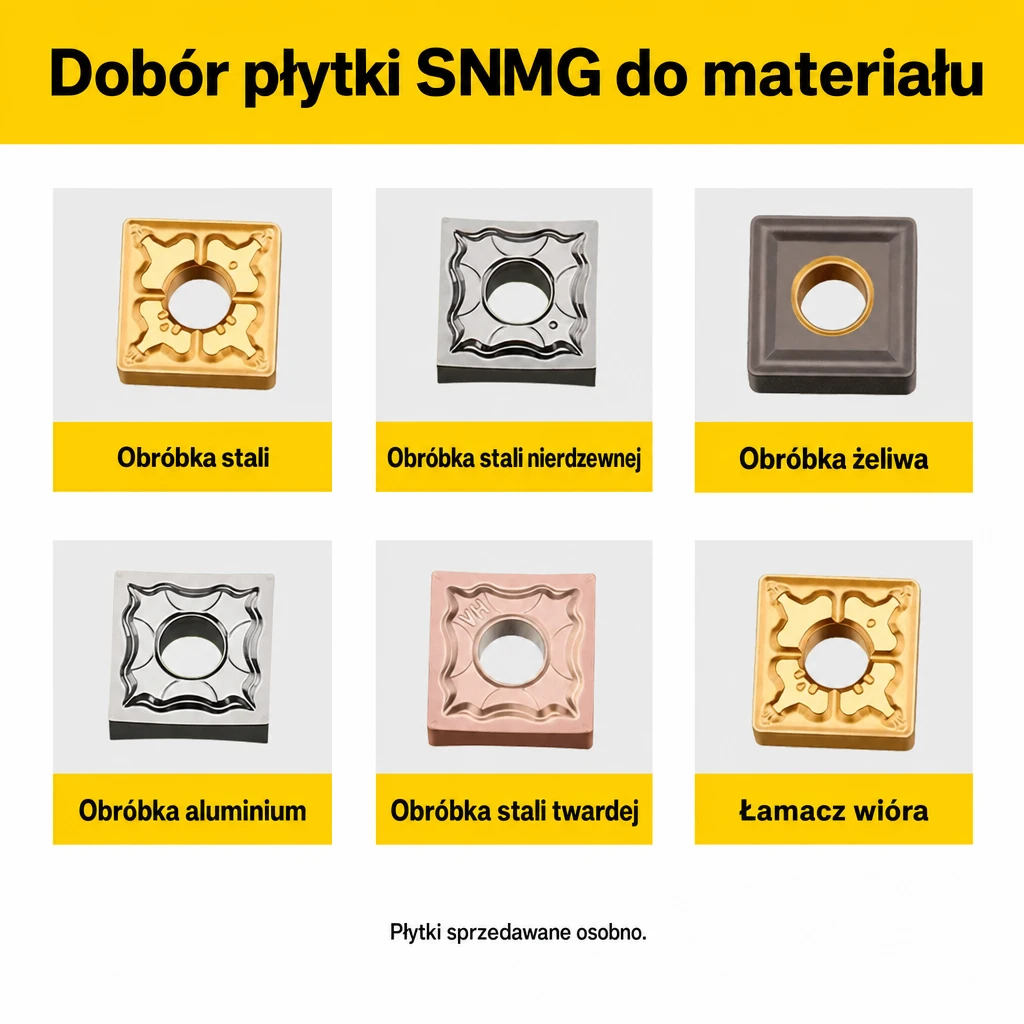

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)SNMG 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)SNMG 120408 MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)SNMG 120408 KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzSNMG 120408 ALGeometria pozytywna, ostra krawędź
Stal twarda (HRC 40-55)SNMG 120408 HMWzmocniona krawędź, powłoka CVD

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMSSNR2020K12 / MSSNL2020K12 (20 mm)
Standardowa tokarka CNC do średnich detaliMSSNR2525M12 / MSSNL2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MSSNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych oraz kluczami imbusowymi L3.0 i L5.0 mm. Płytki SNMG sprzedajemy osobno w kategorii „Płytki skrawające SNMG".

Czym różni się MSSNR od MSSNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę SNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki SNMG 120408 (lub 160408 dla TNMG). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 45° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla wszystkich rozmiarów 20-32 mm: 8-12 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 i L5.0 mm.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: podkładka, trzpień ustalający, płyta dociskowa, śruba dociskowa. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
