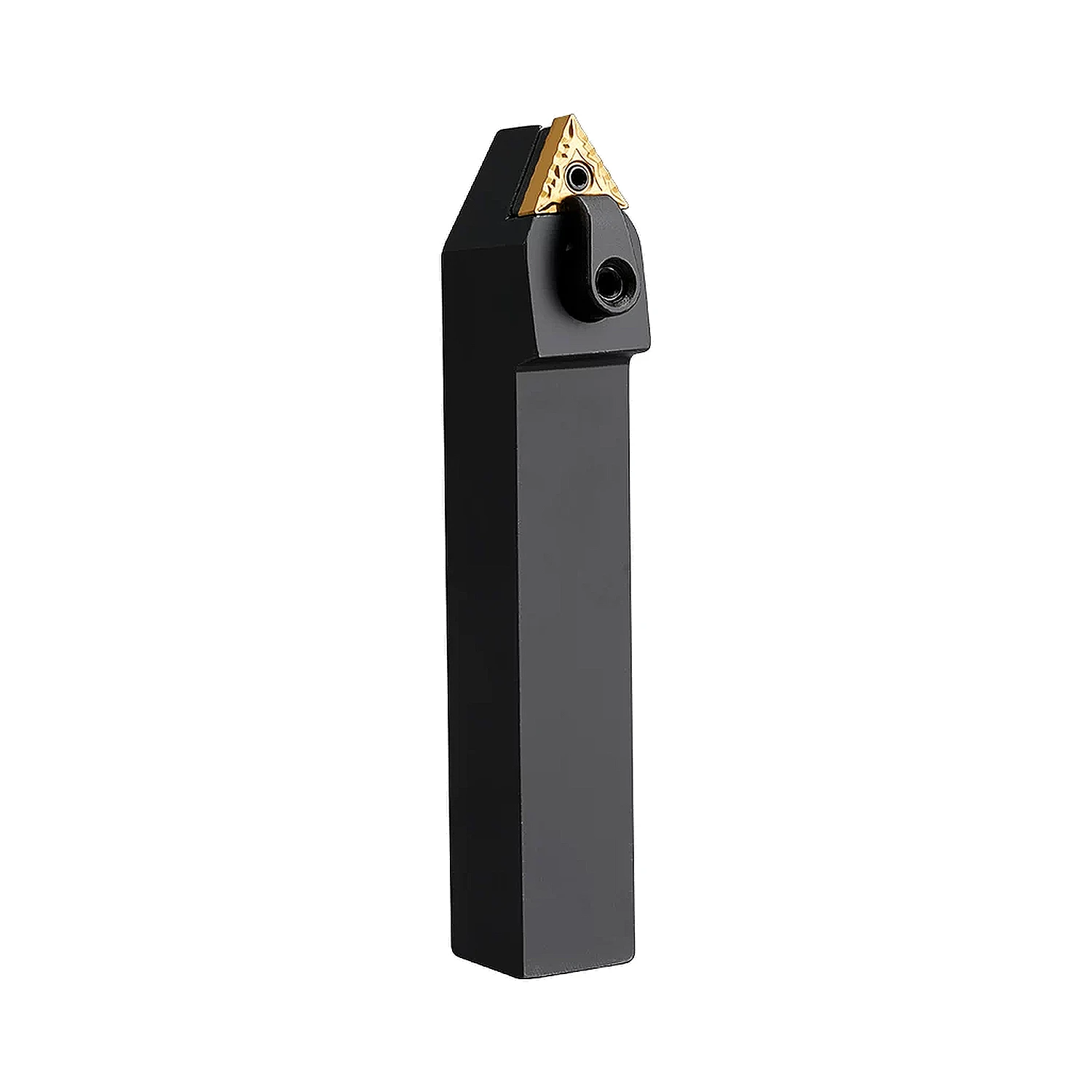

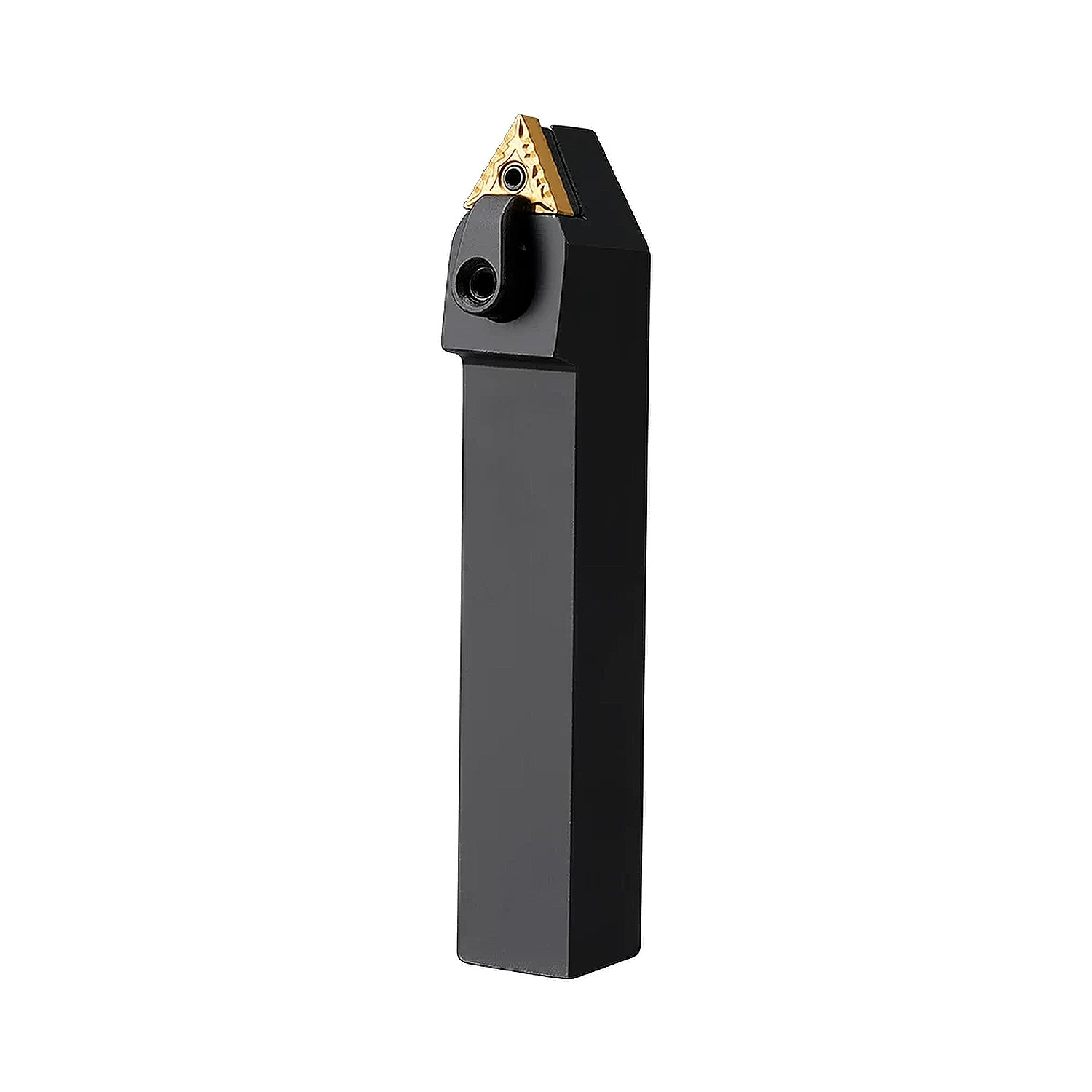

Nóż tokarski składany MTENN do toczenia zewnętrznego, rozmiary 20/25 mm, płytka TNMG (trójkąt 60°), kąt główny 60°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MTENN2020K16 MTENN2525M16
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia zewnętrznego wzdłużnego. Płytka trójkątna TNMG daje 3 krawędzie skrawające - najbardziej ekonomiczny wybór. Geometria neutralna do obróbki w obu kierunkach posuwu. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną TNMG (trójkątna (kąt naroża 60°)), mocowanie wielopunktowe (multi-clamp, typ M). Kąt główny przystawienia 60°, kąt natarcia płytki 0°.

Geometria neutralna - nóż środkowy (nie wymaga wersji R/L). Dostępny w 2 rozmiarach trzonka. Płytka wymienna TNMG sprzedawana osobno.

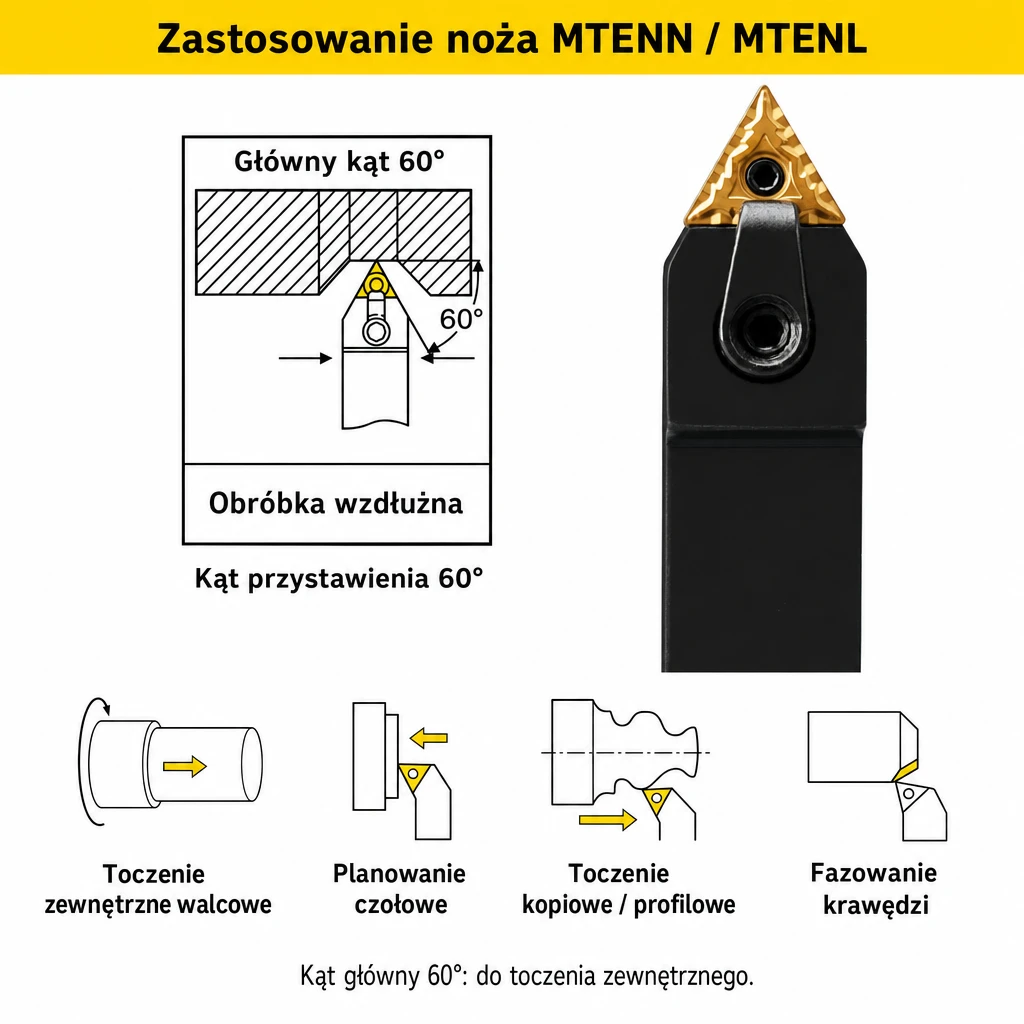

Zastosowanie

  • Toczenie zewnętrzne walcowe pod kątem 60°
  • Planowanie czołowe
  • Toczenie kopiowe i profilowe
  • Fazowanie krawędzi

Patrz grafika „Zastosowanie noża MTENN" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego

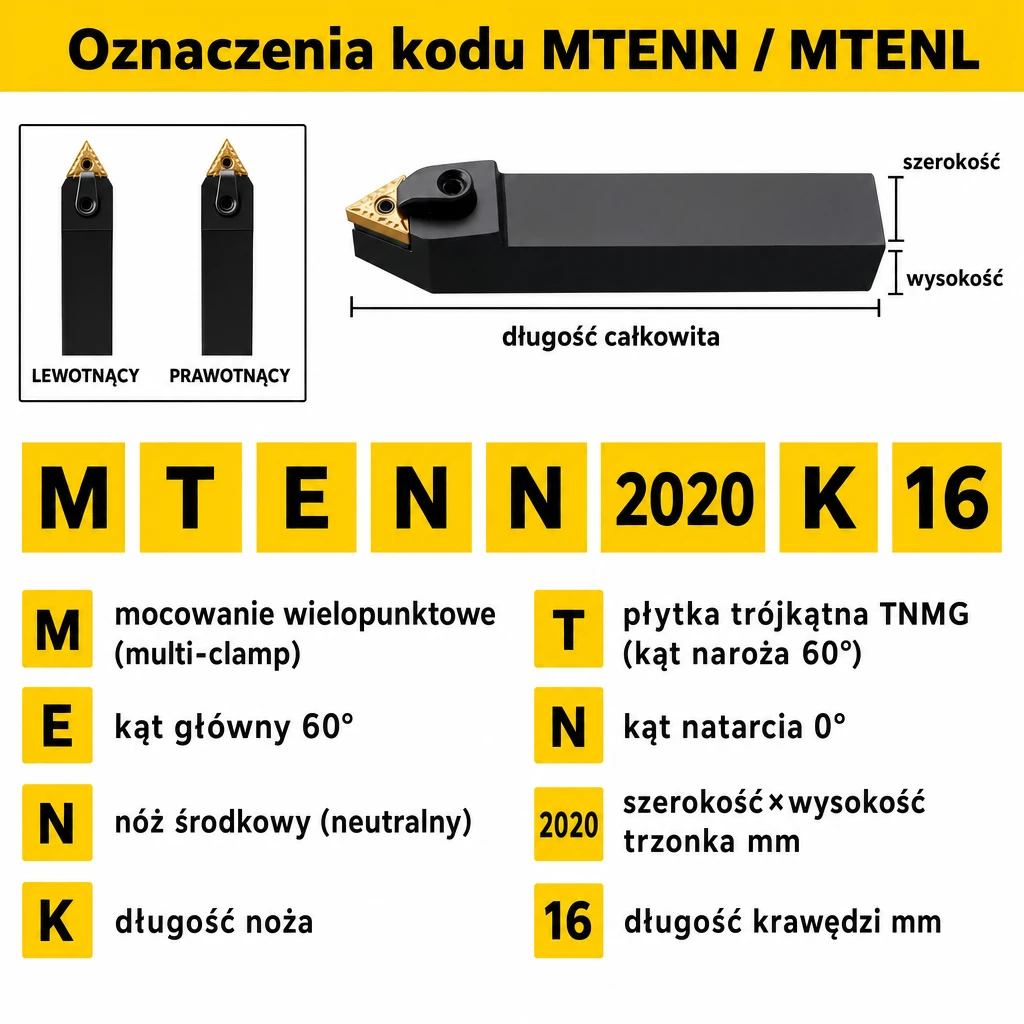

Oznaczenie ISOMTENN (neutralny)
Kąt główny przystawienia (κ)60°
Kąt naroża płytki60°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejTNMG (trójkątna (kąt naroża 60°))
Mocowanie płytkiWielopunktowe (multi-clamp, typ m)
Liczba wariantów rozmiaru2 rozmiary
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L3.0 i L5.0 mm
Płytka w zestawieNie - płytki TNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MTENN2020K1620 × 20125TNMG 160408
MTENN2525M1625 × 25150TNMG 160408

Komponenty noża i części zamienne

Każdy nóż MTENN wszystkich rozmiarów korzysta z tych samych komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMX1604Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1816Docisk płytki od góry
Śruba dociskowaML0625Mocowanie płyty dociskowej
Klucze imbusoweL3.0 + L5.0Wymiana płytki i regulacja docisku

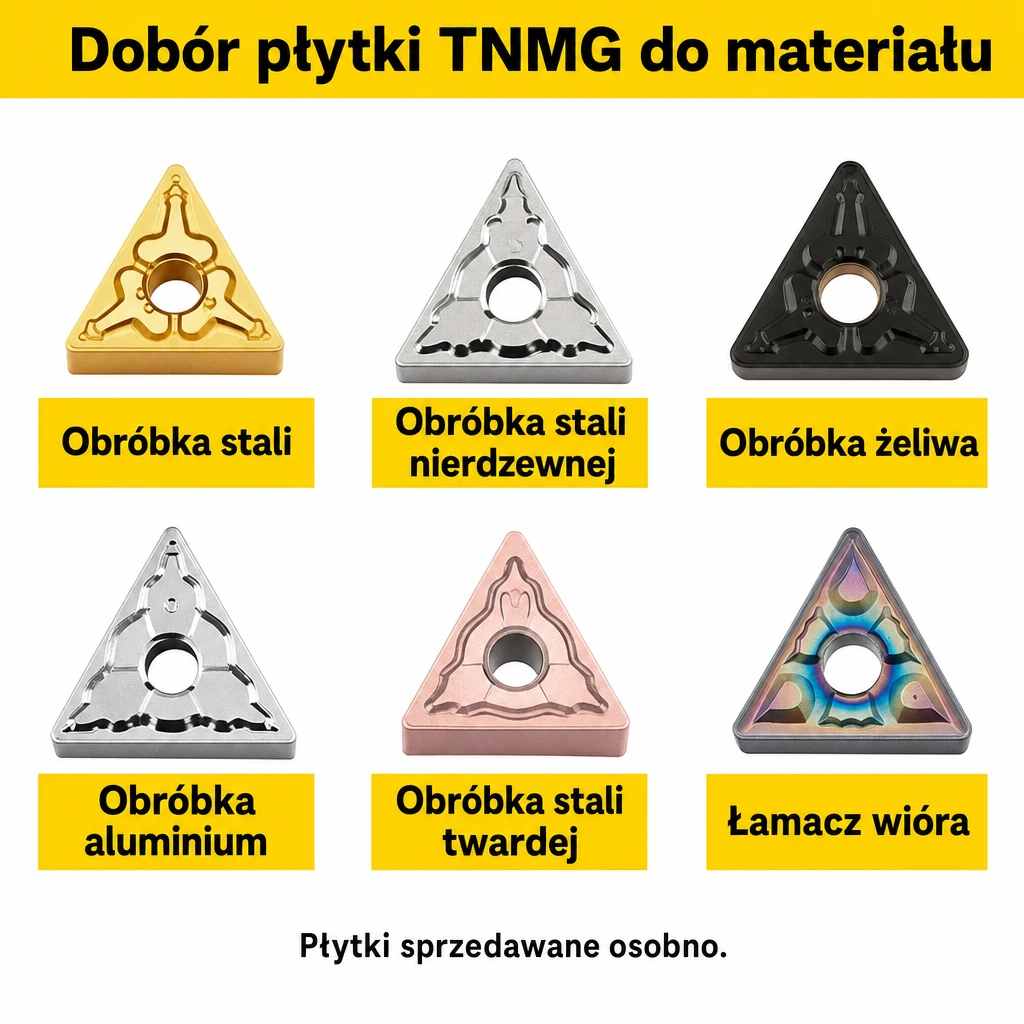

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)TNMG 160408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)TNMG 160408 MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)TNMG 160408 KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzTNMG 160408 ALGeometria pozytywna, polerowana krawędź
Stal twarda (HRC 40-55)TNMG 160408 HMWzmocniona krawędź, powłoka CVD

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaMTENN2020K16 (20 mm)
Standardowa tokarka CNC do średnich detaliMTENN2525M16 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MTENN sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych oraz kluczami imbusowymi L3.0 i L5.0 mm. Płytki TNMG sprzedajemy osobno w kategorii „Płytki skrawające TNMG".

Dlaczego MTENN jest „neutralny" (kierunek N)?
Końcowe „N" w kodzie oznacza nóż środkowy - geometria pozwala obrabiać detal w obu kierunkach posuwu bez zmiany narzędzia. Nie ma wersji R ani L.

Czy można zamontować płytkę TNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki TNMG 120408 (lub 160408 dla TNMG). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 60° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla wszystkich rozmiarów 20-32 mm: 8-12 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L3.0 i L5.0 mm.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: podkładka, trzpień ustalający, płyta dociskowa, śruba dociskowa. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
