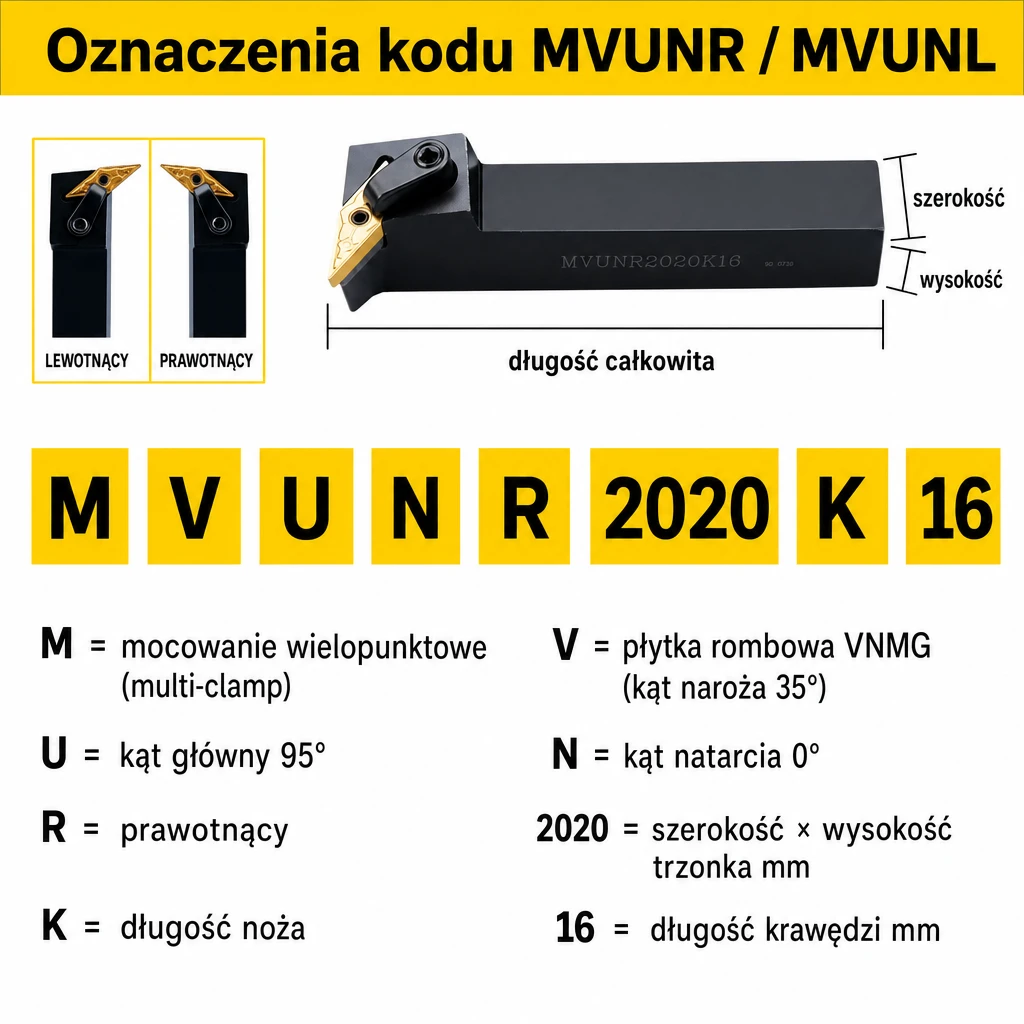

  • MVUNR oznaczenia kodu
  • MVUNR dobór płytki

Nóż tokarski składany MVUNR prawotnący, rozmiary 20-25 mm, płytka VNMG (16), kąt 95°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MVUNR2020K16 (neutralny) MVUNR2525M16 (neutralny)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia profilowego i wzdłużnego pod kątem 95°. Płytka rombowa VNMG (35°) sprawdza się przy precyzyjnym kopiowaniu i kształtowych profilach wałków. Mocowanie wielopunktowe. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną VNMG (kąt naroża 35°), mocowanie wielopunktowe (multi-clamp). Kąt główny przystawienia 95°, kąt natarcia 0°.

Geometria neutralna - nie wymaga wersji R/L. Dostępny w 2 rozmiarach trzonka. Płytki VNMG sprzedawane osobno - kompatybilne ze wszystkimi gatunkami zgodnymi z normą ISO 5608.

Zastosowanie

  • Toczenie profilowe pod kątem 95°
  • Toczenie kopiowe
  • Toczenie wzdłużne
  • Fazowanie krawędzi

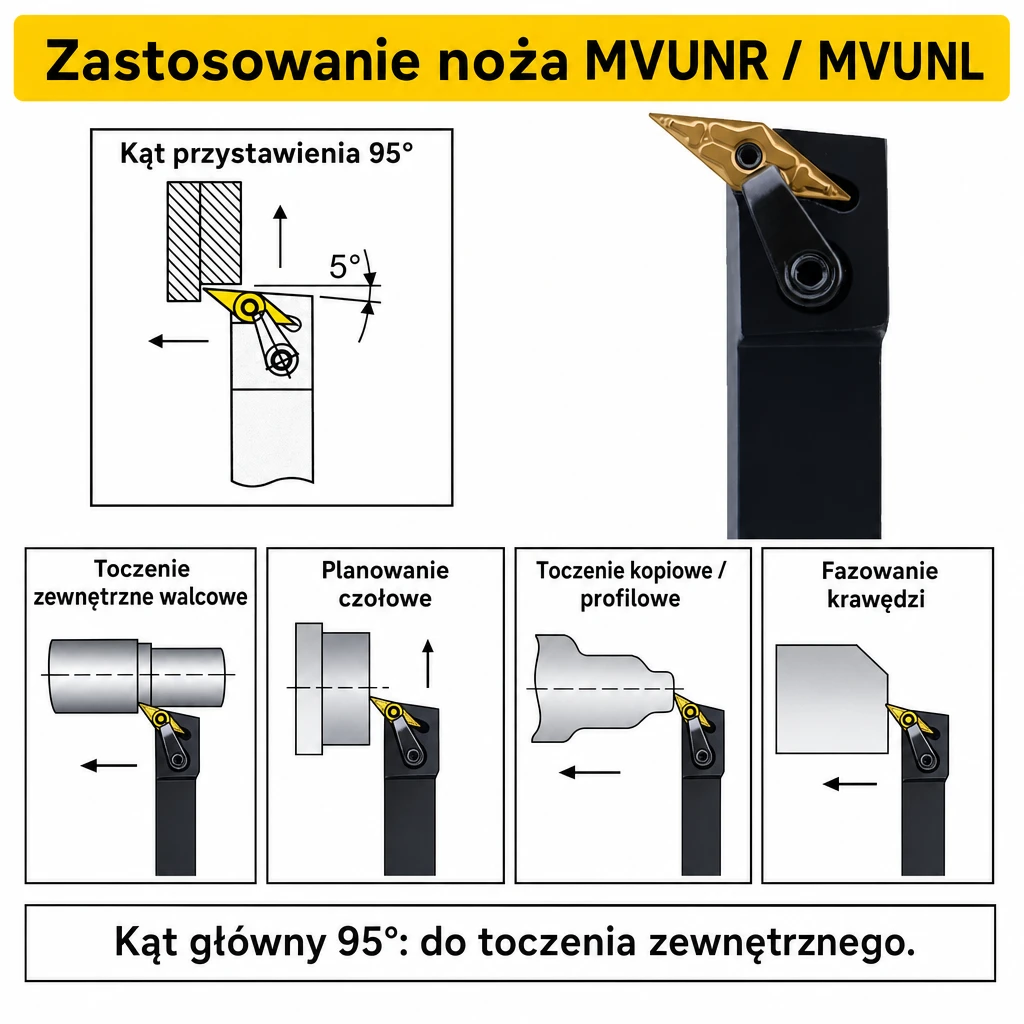

Patrz grafika „Zastosowanie noża MVUNR" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 95°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOMVUNR (neutralny)
Kąt główny przystawienia (κ)95°
Kąt naroża płytki35°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejVNMG
Mocowanie płytkiWielopunktowe (multi-clamp)
Liczba wariantów2 rozmiarów
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieL3.0 + L5.0
Płytka w zestawieNie - płytki VNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
MVUNR2020K1620 × 20125VNMG 160408
MVUNR2525M1625 × 25150VNMG 160408

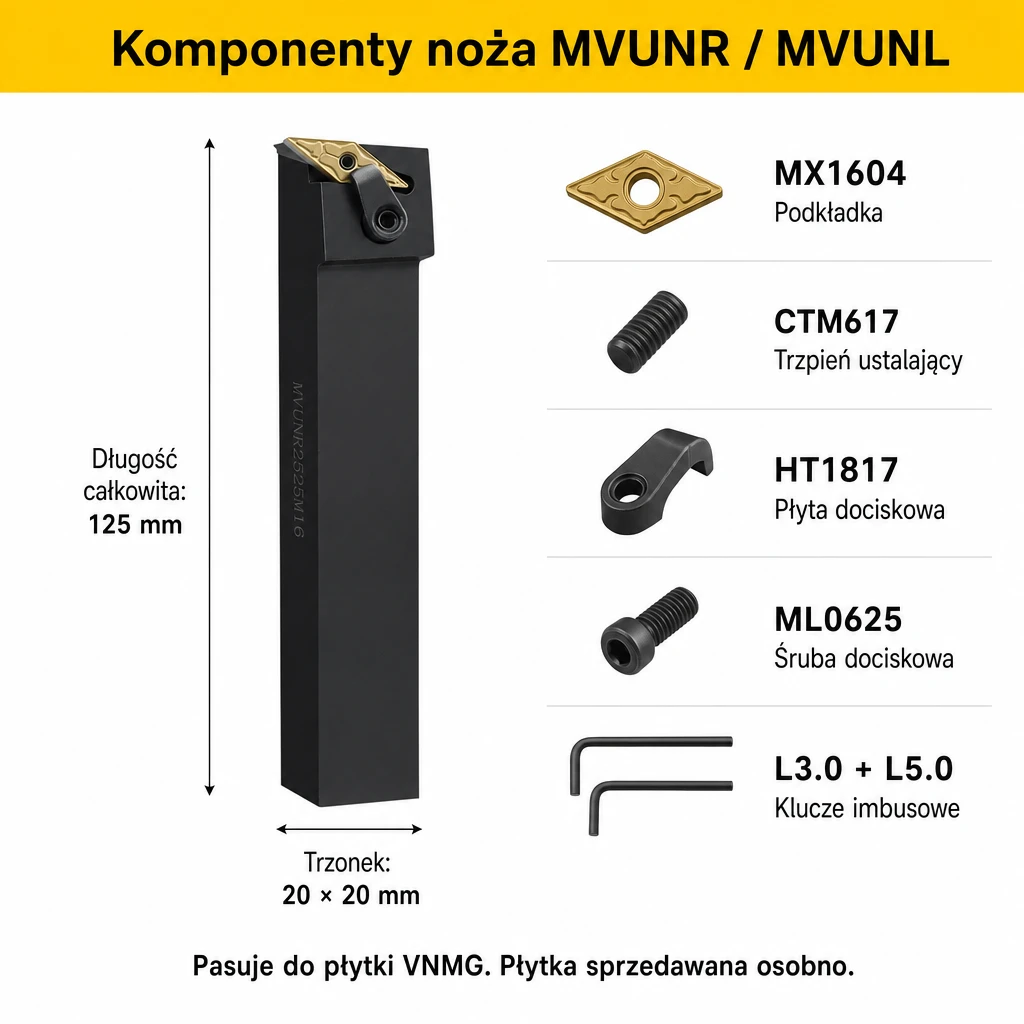

Komponenty noża i części zamienne

Każdy nóż MVUNR korzysta z tego samego zestawu komponentów. Kody katalogowe pozwalają zamówić części zamienne.

ElementKodFunkcja
Podkładka pod płytkęMV1604Podparcie i ochrona dna gniazda
Trzpień ustalającyCTM617Pozycjonowanie płytki
Śruba mocującaML0625Mocowanie płytki od góry
Klucze imbusoweL3.0 + L5.0Wymiana płytki

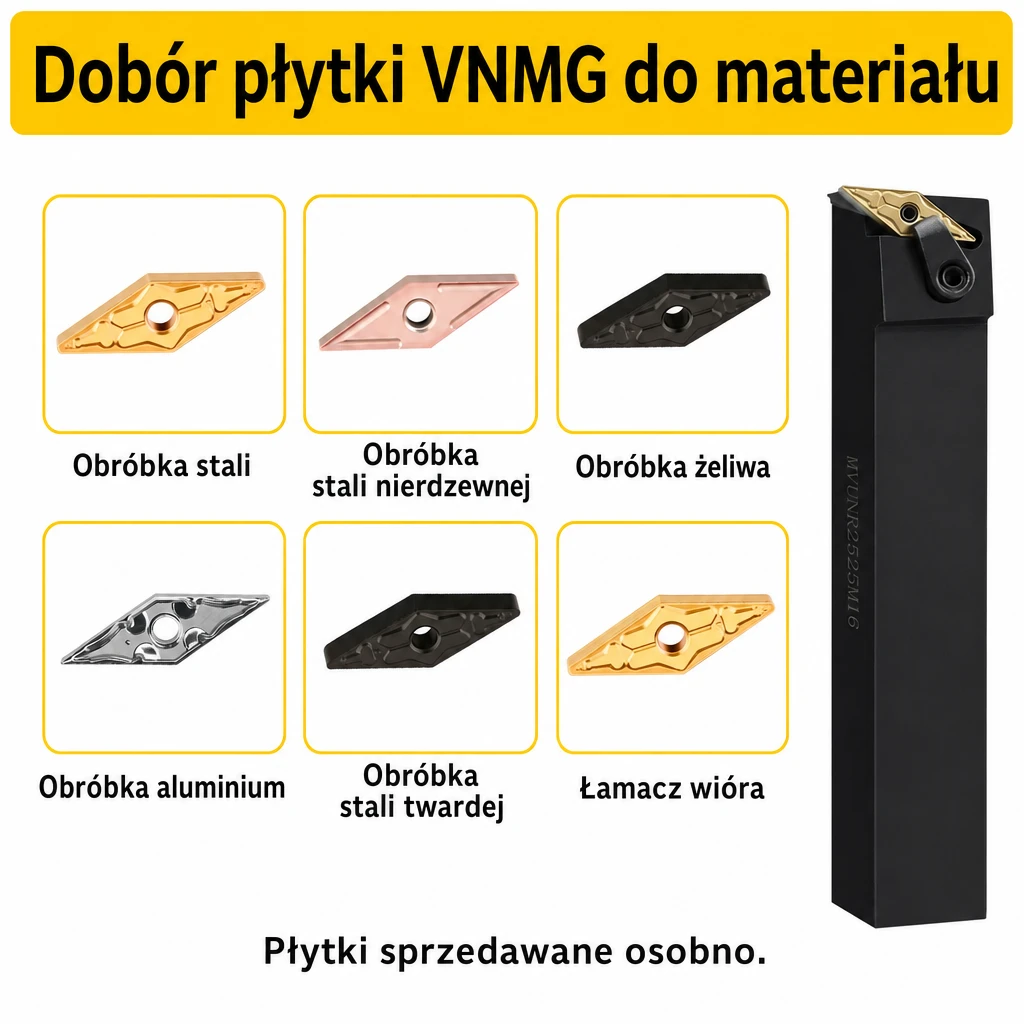

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)VNMG NMUniwersalna geometria, PVD-TiAlN
Stal nierdzewna (304, 316)VNMG MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)VNMG KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzVNMG ALGeometria pozytywna, ostra krawędź
Stal twarda (HRC 40-55)VNMG HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)VNMG CBNPłytka CBN

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Standardowa tokarka CNCMVUNR2020K16 (20 mm)
Tokarka CNC do średnich-dużych detaliMVUNR2525M16 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MVUNR sprzedawany jest jako sam trzonek z kompletem komponentów (MV1604, CTM617, ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki VNMG sprzedajemy osobno w kategorii „Płytki tokarskie VNMG".

Dlaczego MVUNR jest „neutralny" (N)?
Końcowe „N" oznacza nóż środkowy - geometria pozwala obrabiać detal w obu kierunkach posuwu bez zmiany narzędzia. Nie ma wersji R ani L.

Czy można zamontować płytkę VNMG od innego producenta?
Tak. Gniazdo zgodne z normą ISO 5608 dla płytki VNMG. Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr).

Jaki moment dociskania śruby mocującej?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla 25-32 mm: 8-12 Nm. Stosować klucz dynamometryczny.

Czy w zestawie są klucze do wymiany płytki?
Tak: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Komponenty: MV1604, CTM617, ML0625. Dostępne na zapytanie.
