Nóż tokarski składany MWLNR / MWLNL - prawotnący i lewotnący - rozmiary 16 / 20 / 25 / 32 / 40 mm

Kortools
Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 61,50 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MWLNR1616H08 MWLNL1616H08 MWLNR2020K08 MWLNL2020K08 MWLNR2525M08 MWLNL2525M08 MWLNR3232P08 MWLNL3232P08 MWLNR4040R08 MWLNL4040R08
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

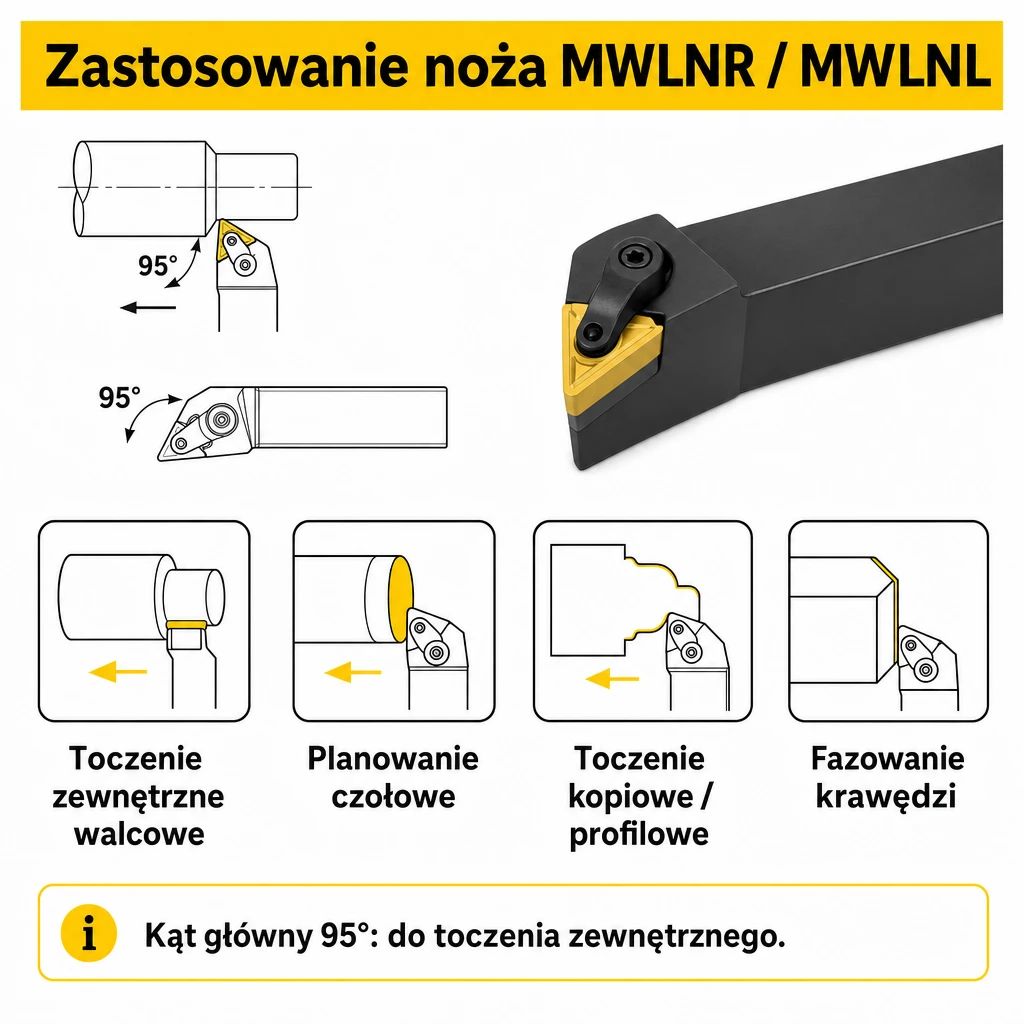

Nóż tokarski składany MWLNR / MWLNL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną WNMG (6-krawędziowa), mocowanie dociskowe z dźwignią (typ M). Kąt główny przystawienia 95°, kąt natarcia płytki 0°.

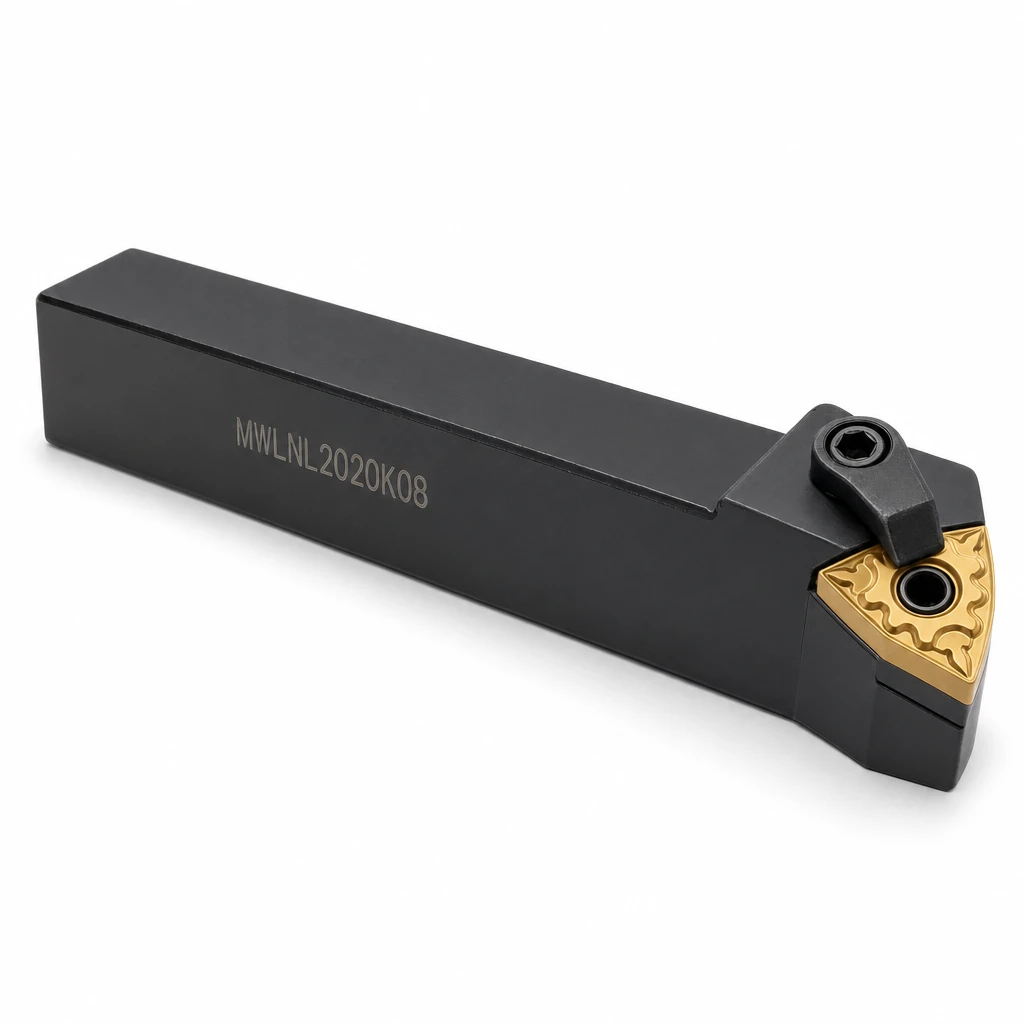

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w pięciu rozmiarach trzonka: 16, 20, 25, 32 i 40 mm. Współpracuje ze standardowymi płytkami WNMG 080404 (mniejsze rozmiary) i WNMG 080408 (większe rozmiary). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego

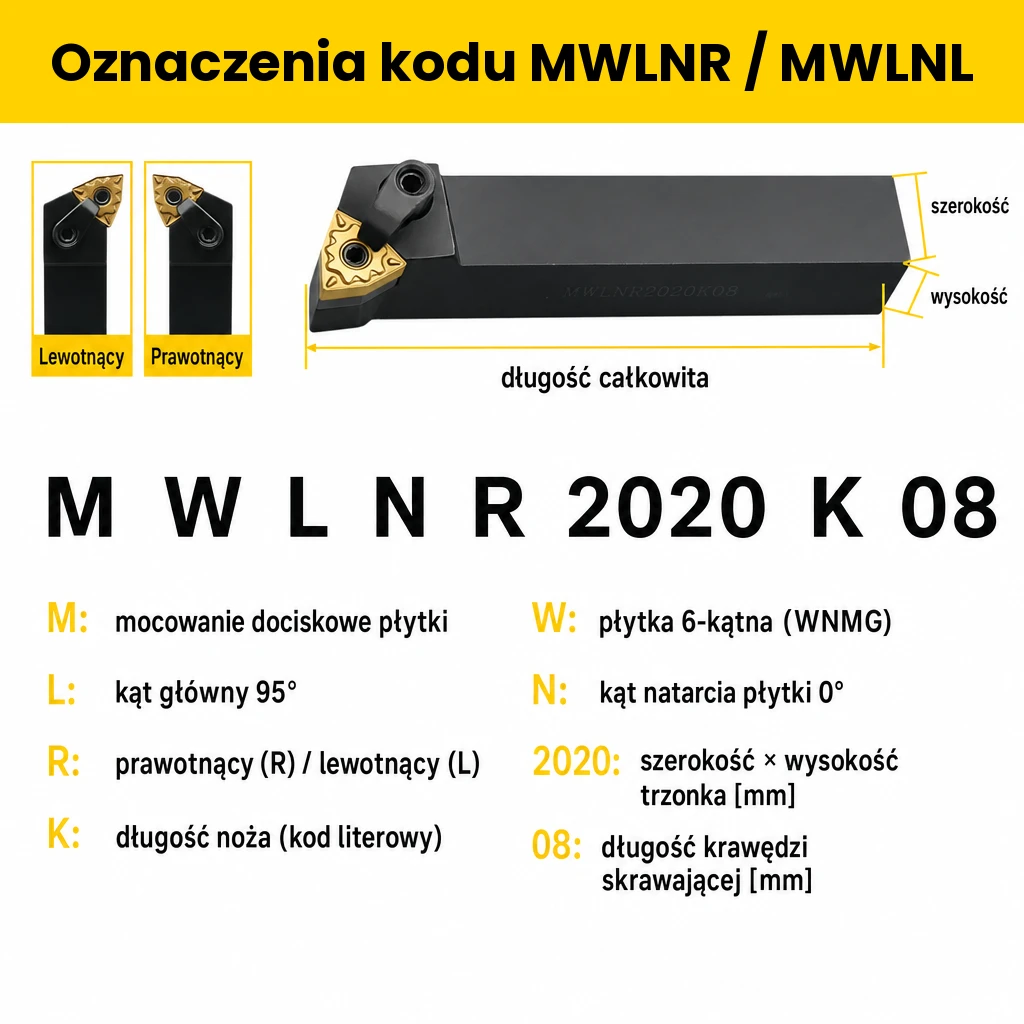

Oznaczenie ISOMWLNR (prawotnący) / MWLNL (lewotnący)
Kąt główny przystawienia (κ)95°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejWNMG (6-krawędziowa, kąt naroża 80°)
Mocowanie płytkiDociskowe z dźwignią (typ M)
Liczba wariantów rozmiaru5 rozmiarów × 2 kierunki = 10
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L2.5 i L3.0 mm
Płytka w zestawieNie - płytki WNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
MWLNR1616H08 / MWLNL1616H0816 × 16100WNMG 080404
MWLNR2020K08 / MWLNL2020K0820 × 20125WNMG 080404
MWLNR2525M08 / MWLNL2525M0825 × 25150WNMG 080408
MWLNR3232P08 / MWLNL3232P0832 × 32170WNMG 080408
MWLNR4040R08 / MWLNL4040R0840 × 40200WNMG 080408

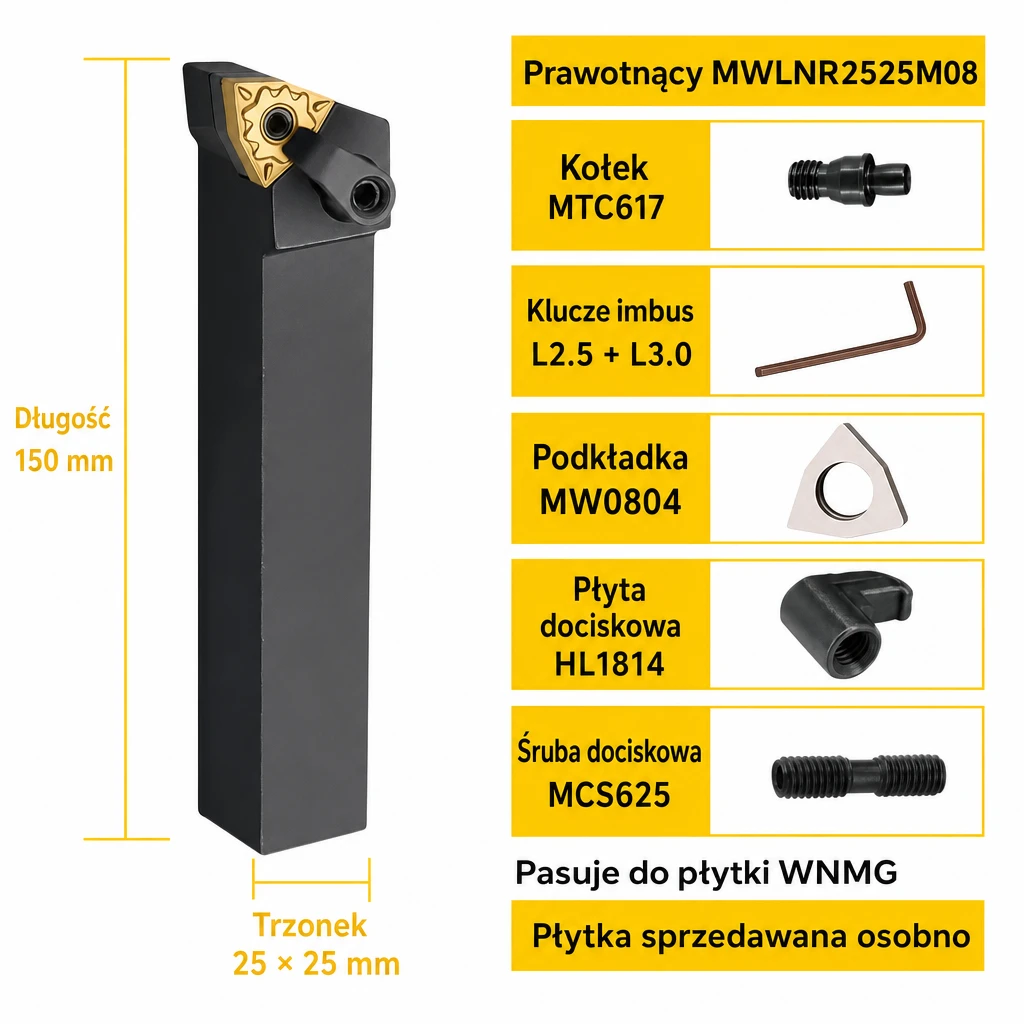

Komponenty noża i części zamienne

Każdy nóż MWLNR / MWLNL wszystkich rozmiarów (16-40 mm) korzysta z tych samych pięciu komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Kołek mocującyMTC617Pozycjonowanie płytki w gnieździe
Klucze imbusoweL2.5 + L3.0Wymiana płytki i regulacja docisku
Podkładka pod płytkęMW0804Podparcie i ochrona dna gniazda
Płyta dociskowaHL1814Docisk płytki od góry, mocowanie dźwigniowe
Śruba dwustronnaMCS625Zaciskanie dźwigni dociskowej

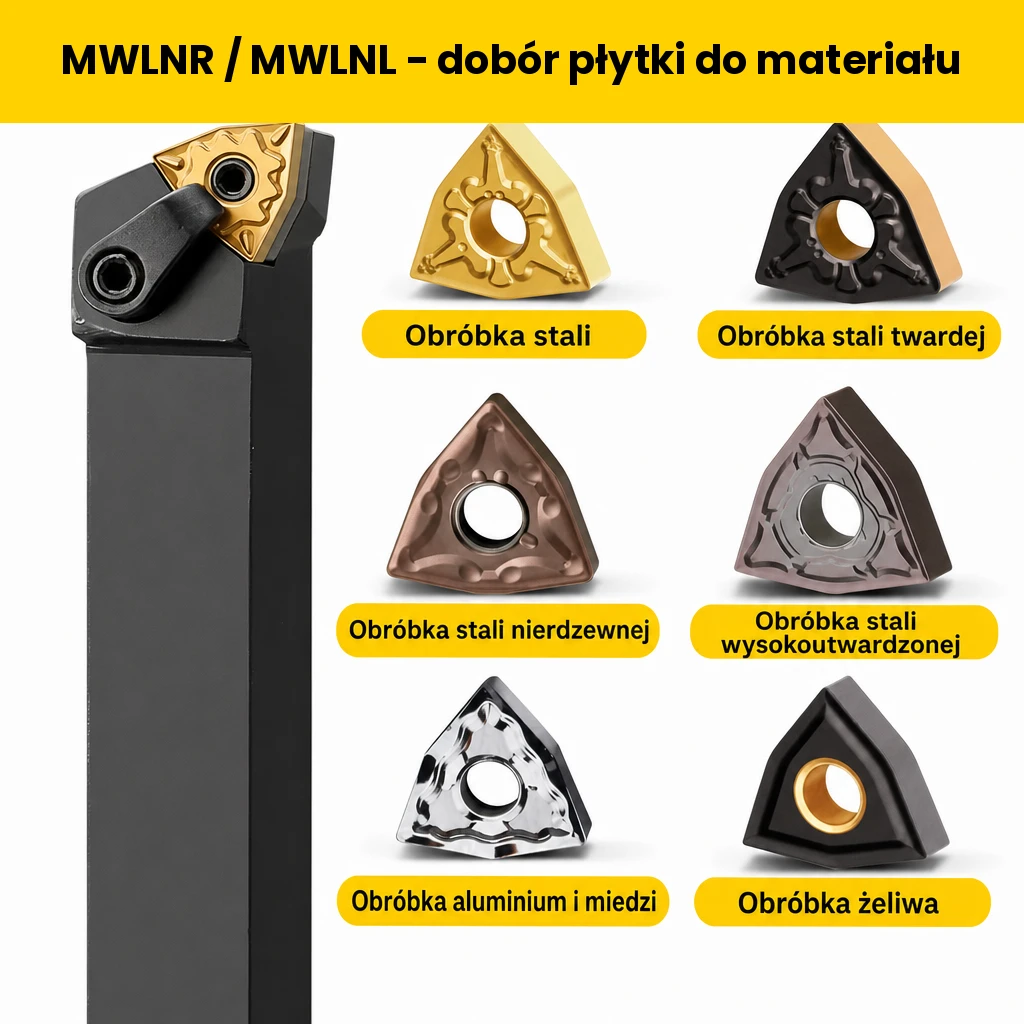

Zastosowanie - dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)WNMG 080408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)WNMG 080408 MMOdporność na zażegnanie, łamacz wióra dla inox
Stal twarda (HRC 40-55)WNMG 080408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)WNMG 080404 / CBNPłytka CBN, mniejszy promień naroża
Aluminium, miedź, mosiądzWNMG 080404 ALGeometria pozytywna, ostra krawędź, polerowana
Żeliwo szare (GG / GJL)WNMG 080408 KMPowłoka odporna na ścieranie, geometria neutralna

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Mini tokarka, sub-spindle, mikroobróbkaMWLNR1616H08 (16 mm)
Tokarka warsztatowa, hobbystycznaMWLNR2020K08 (20 mm)
Standardowa tokarka CNC do średnich detaliMWLNR2525M08 (25 mm)
Tokarka CNC do dużych detali, obróbka ciężkaMWLNR3232P08 (32 mm)
Tokarka przemysłowa, duże wały, długie wysięgiMWLNR4040R08 (40 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż MWLNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (kołek MTC617, podkładka MW0804, płyta dociskowa HL1814, śruba MCS625) oraz kluczami imbusowymi L2.5 i L3.0 mm. Płytki WNMG sprzedajemy osobno w kategorii „Płytki skrawające WNMG".

Czym różni się MWLNR od MWLNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę WNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki WNMG 080404 (rozmiary 16 i 20 mm) lub WNMG 080408 (rozmiary 25, 32, 40 mm). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 95° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-40 mm: 8-12 Nm. Stosować klucz dynamometryczny (po posmarowaniu gwintu pastą molibdenową).

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są takie same: kołek MTC617, podkładka pod płytkę MW0804, płyta dociskowa HL1814, śruba dwustronna MCS625. Części zamienne dostępne na zapytanie.
