Nóż tokarski składany SDACR / SDACL - mocowanie śrubą (screw-on), płytka DCMT - rozmiary 8/10/12/16/20/25 mm

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SDACR0808D06 SDACL0808D06 SDACR1010H06 SDACL1010H06 SDACL1212H09 SDACL1616H09 SDACL2020K12 SDACR2525M12
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

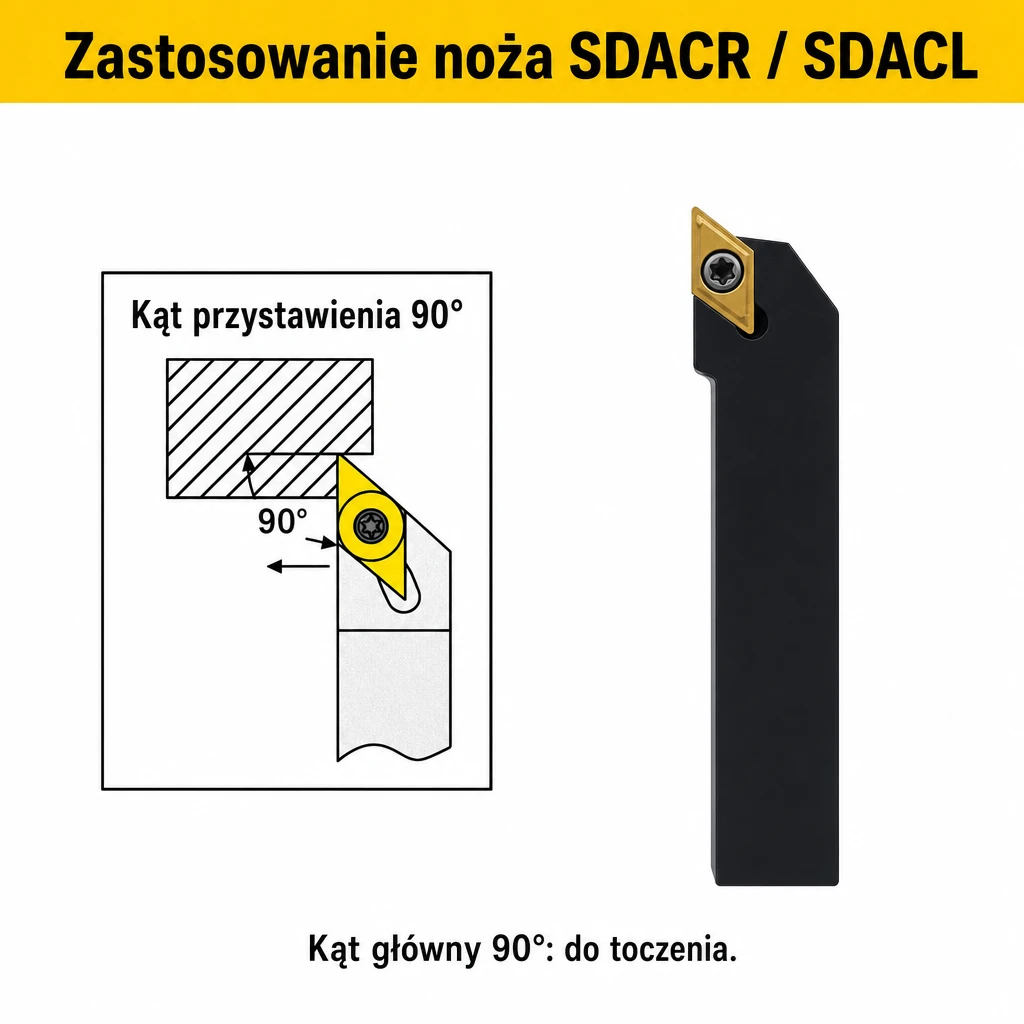

Nóż tokarski składany SDACR / SDACL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną DCMT (4-krawędziowa), mocowanie śrubą przez płytkę (screw-on, typ S). Kąt główny przystawienia 90°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w pięciu rozmiarach trzonka: 16, 20, 25, 32 i 40 mm. Współpracuje ze standardowymi płytkami DCMT 060204 / 09T304 (mniejsze rozmiary) i DCMT 09T308 / 120408 (większe rozmiary). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOSDACR (prawotnący) / SDACL (lewotnący)
Kąt główny przystawienia (κ)90°
Kąt natarcia płytki (γ)7°
Typ płytki wymiennejDCMT (4-krawędziowa, kąt naroża 80°)
Mocowanie płytkiŚrubą przez płytkę (screw-on, typ S)
Liczba wariantów rozmiaru6 rozmiarów × 2 kierunki = 12
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieTorx (T8/T15/T20 zależnie od rozmiaru)
Płytka w zestawieNie - płytki DCMT sprzedawane osobno
NormaISO 5608 (SDACR)

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
SDACR0808D06 / SDACL0808D068 × 880DCMT 060204
SDACR1010H06 / SDACL1010H0610 × 10100DCMT 060204
SDACR1212H09 / SDACL1212H0912 × 12100DCMT 09T304
SDACR1616H09 / SDACL1616H0916 × 16100DCMT 09T304
SDACR2020K12 / SDACL2020K1220 × 20125DCMT 120408
SDACR2525M12 / SDACL2525M1225 × 25150DCMT 120408

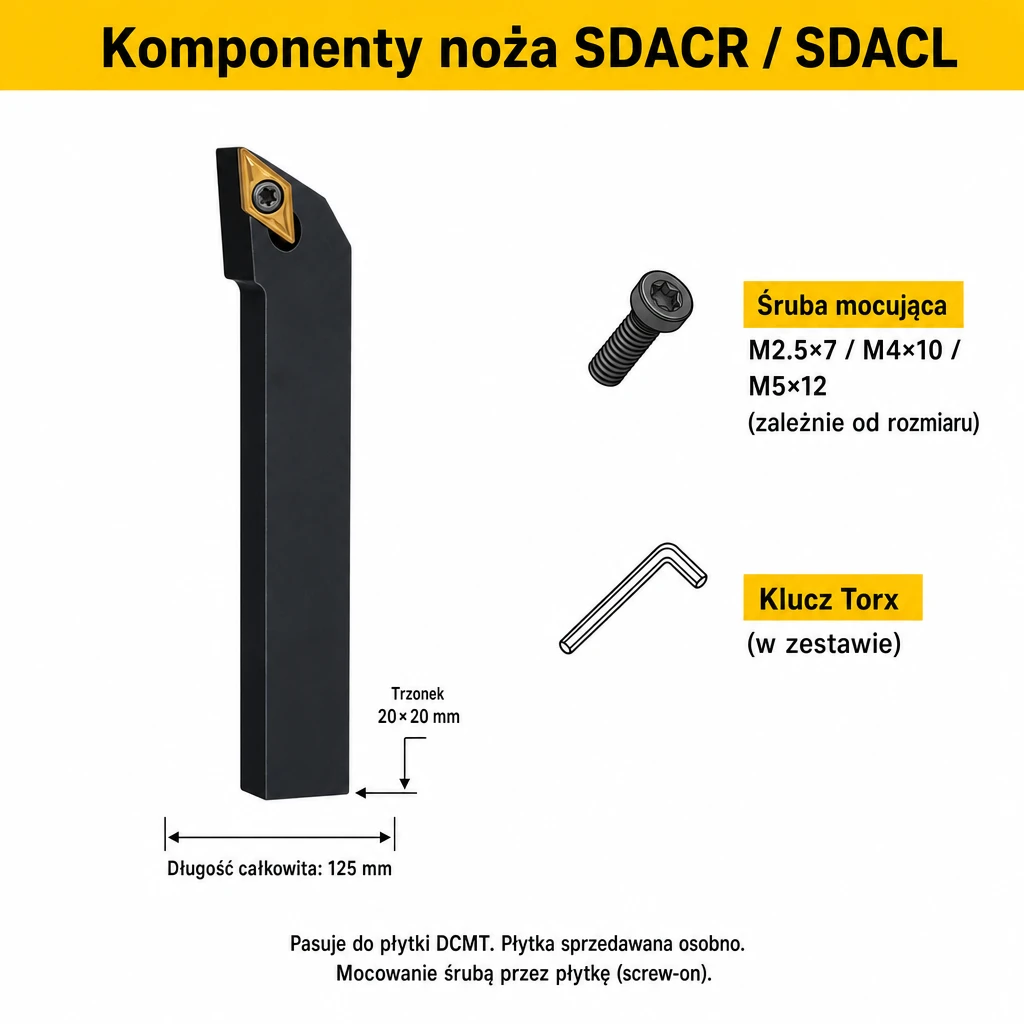

Komponenty noża i części zamienne

Nóż SDACR / SDACL to konstrukcja screw-on (typ S) - płytka mocowana jest pojedynczą śrubą Torx przez otwór w płytce, bez podkładki ani płyty dociskowej. Komponenty w zestawie:

ElementKod / rozmiarFunkcja
Śruba mocującaM2.5×7 / M4×10 / M5×12 (zależnie od rozmiaru)Mocowanie płytki w gnieździe przez otwór
Klucz TorxT8 / T15 / T20 (w zestawie)Wymiana płytki, dokręcanie śruby mocującej

Zastosowanie - dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)DCMT 09T308 / 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)DCMT 09T308 / 120408 MMOdporność na zażegnanie, łamacz wióra dla inox
Stal twarda (HRC 40-55)DCMT 09T308 / 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)DCMT 060204 / 09T304 / CBNPłytka CBN, mniejszy promień naroża
Aluminium, miedź, mosiądzDCMT 060204 / 09T304 ALGeometria pozytywna, ostra krawędź, polerowana
Żeliwo szare (GG / GJL)DCMT 09T308 / 120408 KMPowłoka odporna na ścieranie, geometria neutralna

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Mini tokarka, sub-spindle, mikroobróbkaSDACR0808D06 (8 mm) / SDACR1010H06 (10 mm)
Tokarka warsztatowa, hobbystycznaSDACR1212H09 (12 mm) / SDACR1616H09 (16 mm)
Standardowa tokarka CNC do średnich detaliSDACR2020K12 (20 mm)
Tokarka CNC do dużych detaliSDACR2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż SDACR sprzedawany jest jako sam trzonek z kompletem śrubą mocującą (M2.5×7, M4×10 lub M5×12 zależnie od rozmiaru) i kluczem Torx (T8/T15/T20). Płytki DCMT sprzedajemy osobno w kategorii „Płytki skrawające DCMT".

Czym różni się SDACR od SDACL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę DCMT od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki DCMT 060204 / 09T304 (rozmiary 16 i 20 mm) lub DCMT 09T308 / 120408 (rozmiary 25, 32, 40 mm). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 90° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla śruby M2.5 (rozmiary 08-10): 1-1,5 Nm. Dla M4 (rozmiary 12-16): 2-3 Nm. Dla M5 (rozmiary 20-25): 4-5 Nm. Klucz Torx dostarczamy w zestawie.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są takie same: kołek MTC617, podkładka pod płytkę MW0804, płyta dociskowa HL1814, śruba dwustronna MCS625. Części zamienne dostępne na zapytanie.
