Nóż tokarski składany SDJCR / SDJCL - mocowanie śrubą (screw-on), płytka DCMT - rozmiary 8/10/12/16/20/25 mm

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SDJCR2020K07 SDJCL1010H07 SDJCL1212H07 SDJCL1616H11 SDJCR1616H11 SDJCR2525M11 SDJCL2525M11 SDJCL1616H07 SDJCL2020K11 SDJCR2525M07 SDJCR1010H07 SDJCL2020K07 SDJCL1212H11 SDJCR2020M11 SDJCR1212H11 SDJCR2020K11 SDJCR1212H07 SDJCR3232P11 SDJCR1616H07 SDJCL3232P11
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

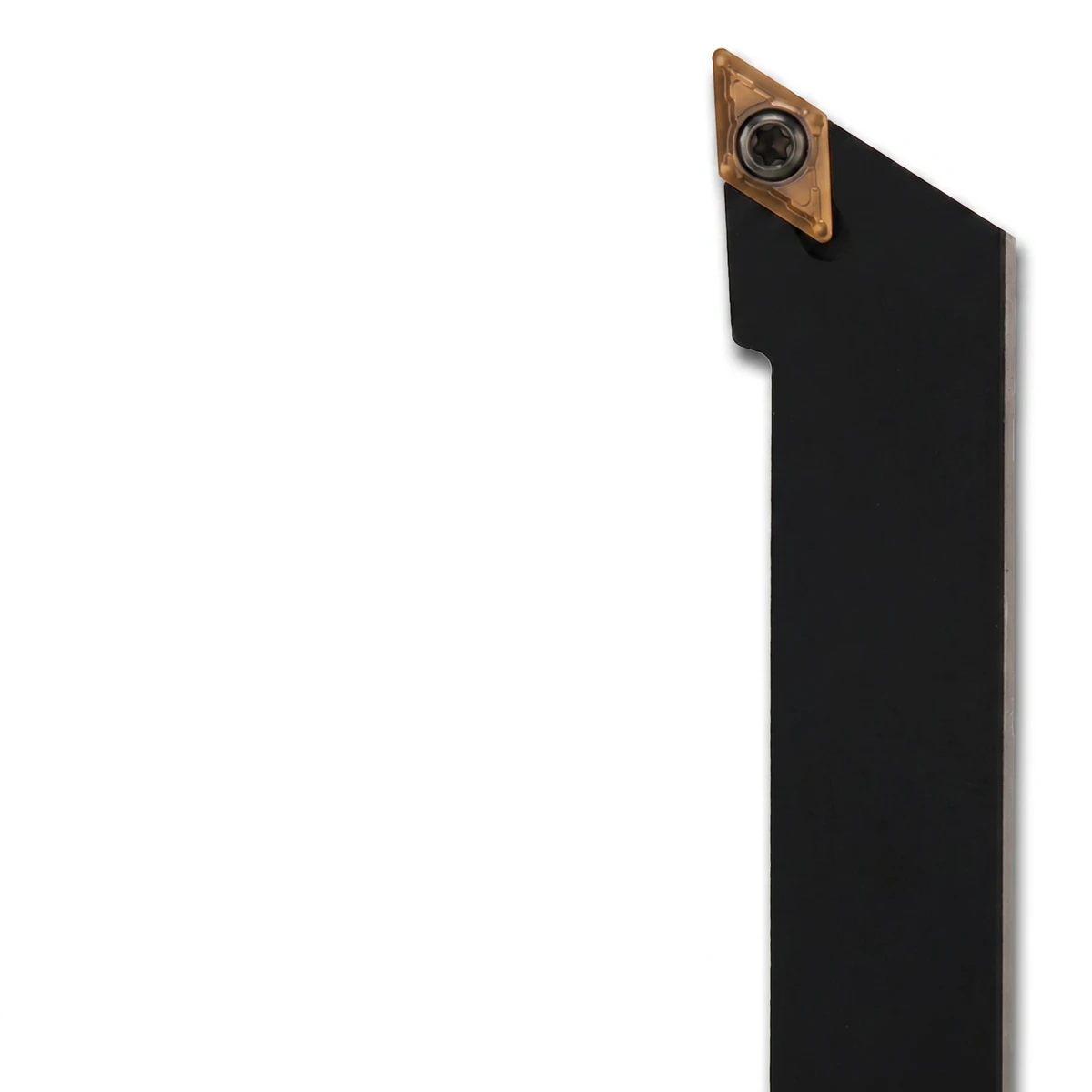

Nóż tokarski składany SDJCR / SDJCL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną DCMT (4-krawędziowa), mocowanie śrubą przez płytkę (screw-on, typ S). Kąt główny przystawienia 93°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w pięciu rozmiarach trzonka: 16, 20, 25, 32 i 40 mm. Współpracuje ze standardowymi płytkami DCMT 060204 / 09T304 (mniejsze rozmiary) i DCMT 09T308 / 120408 (większe rozmiary). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOSDJCR (prawotnący) / SDJCL (lewotnący)
Kąt główny przystawienia (κ)93°
Kąt natarcia płytki (γ)7°
Typ płytki wymiennejDCMT (4-krawędziowa, kąt naroża 80°)
Mocowanie płytkiŚrubą przez płytkę (screw-on, typ S)
Liczba wariantów rozmiaru6 rozmiarów × 2 kierunki = 12
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieTorx (T8/T15/T20 zależnie od rozmiaru)
Płytka w zestawieNie - płytki DCMT sprzedawane osobno
NormaISO 5608 (SDJCR)

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
SDJCR0808D06 / SDJCL0808D068 × 880DCMT 060204
SDJCR1010H06 / SDJCL1010H0610 × 10100DCMT 060204
SDJCR1212H09 / SDJCL1212H0912 × 12100DCMT 09T304
SDJCR1616H09 / SDJCL1616H0916 × 16100DCMT 09T304
SDJCR2020K12 / SDJCL2020K1220 × 20125DCMT 120408
SDJCR2525M12 / SDJCL2525M1225 × 25150DCMT 120408

Komponenty noża i części zamienne

Nóż SDJCR / SDJCL to konstrukcja screw-on (typ S) - płytka mocowana jest pojedynczą śrubą Torx przez otwór w płytce, bez podkładki ani płyty dociskowej. Komponenty w zestawie:

ElementKod / rozmiarFunkcja
Śruba mocującaM2.5×7 / M4×10 / M5×12 (zależnie od rozmiaru)Mocowanie płytki w gnieździe przez otwór
Klucz TorxT8 / T15 / T20 (w zestawie)Wymiana płytki, dokręcanie śruby mocującej

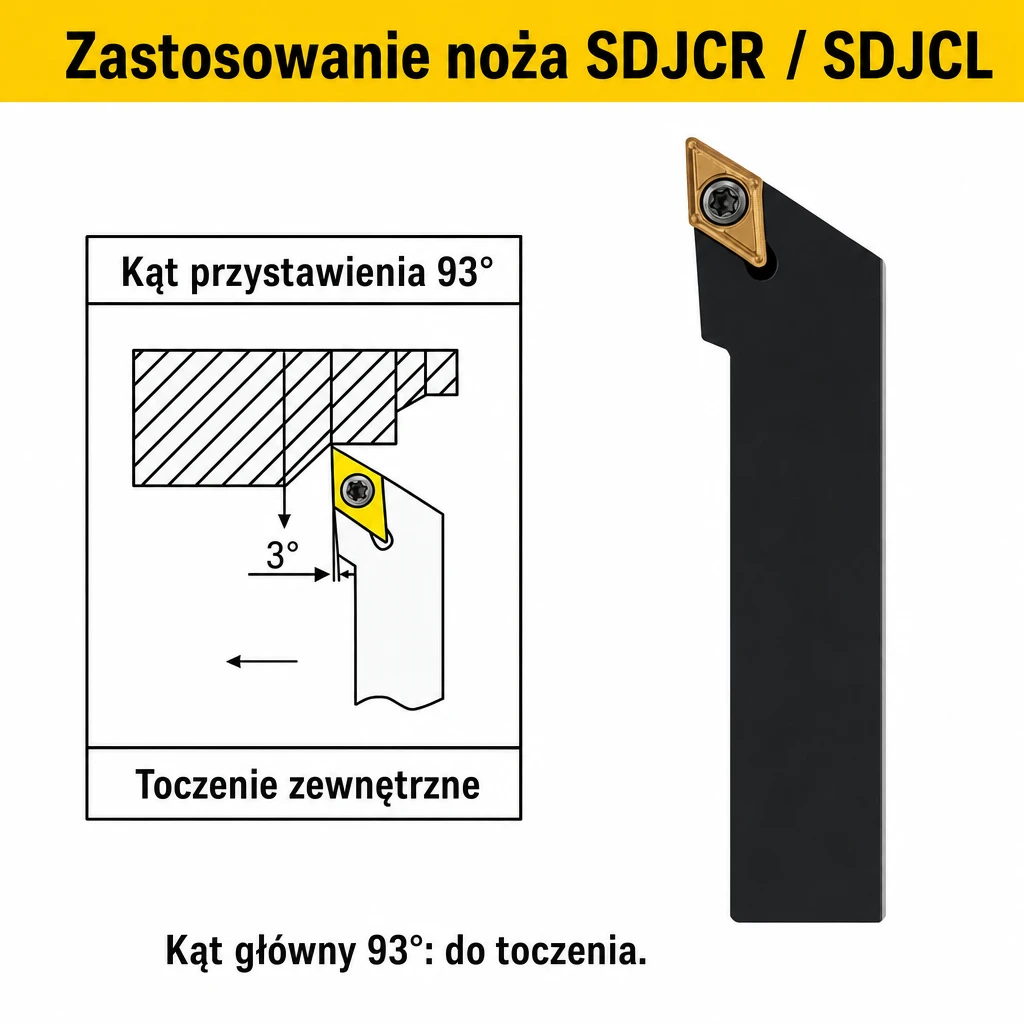

Zastosowanie - dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)DCMT 09T308 / 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)DCMT 09T308 / 120408 MMOdporność na zażegnanie, łamacz wióra dla inox
Stal twarda (HRC 40-55)DCMT 09T308 / 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)DCMT 060204 / 09T304 / CBNPłytka CBN, mniejszy promień naroża
Aluminium, miedź, mosiądzDCMT 060204 / 09T304 ALGeometria pozytywna, ostra krawędź, polerowana
Żeliwo szare (GG / GJL)DCMT 09T308 / 120408 KMPowłoka odporna na ścieranie, geometria neutralna

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Mini tokarka, sub-spindle, mikroobróbkaSDJCR0808D06 (8 mm) / SDJCR1010H06 (10 mm)
Tokarka warsztatowa, hobbystycznaSDJCR1212H09 (12 mm) / SDJCR1616H09 (16 mm)
Standardowa tokarka CNC do średnich detaliSDJCR2020K12 (20 mm)
Tokarka CNC do dużych detaliSDJCR2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż SDJCR sprzedawany jest jako sam trzonek z kompletem śrubą mocującą (M2.5×7, M4×10 lub M5×12 zależnie od rozmiaru) i kluczem Torx (T8/T15/T20). Płytki DCMT sprzedajemy osobno w kategorii „Płytki skrawające DCMT".

Czym różni się SDJCR od SDJCL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę DCMT od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki DCMT 060204 / 09T304 (rozmiary 16 i 20 mm) lub DCMT 09T308 / 120408 (rozmiary 25, 32, 40 mm). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 93° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla śruby M2.5 (rozmiary 08-10): 1-1,5 Nm. Dla M4 (rozmiary 12-16): 2-3 Nm. Dla M5 (rozmiary 20-25): 4-5 Nm. Klucz Torx dostarczamy w zestawie.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są takie same: kołek MTC617, podkładka pod płytkę MW0804, płyta dociskowa HL1814, śruba dwustronna MCS625. Części zamienne dostępne na zapytanie.
