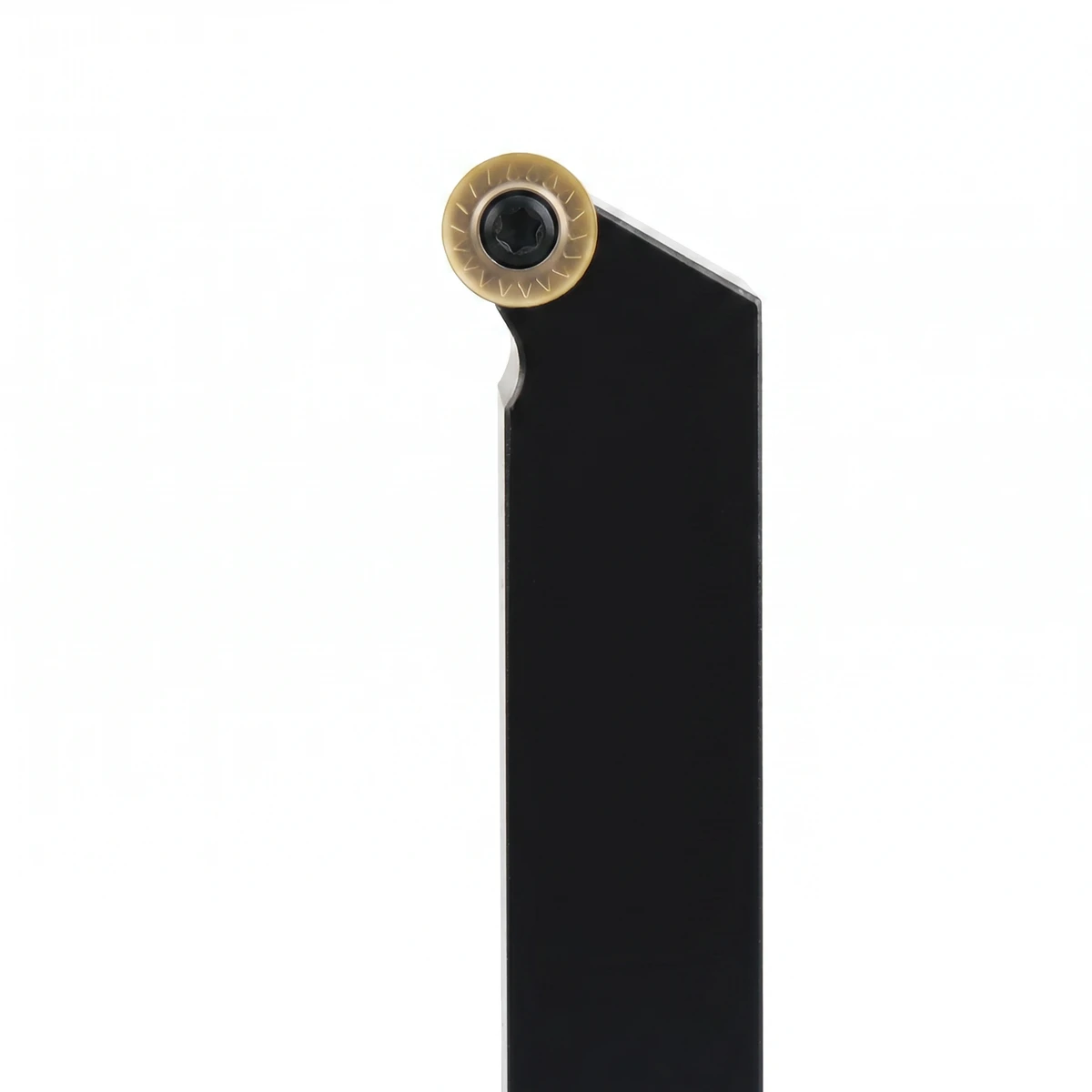

Nóż tokarski składany SRGCR / SRGCL - mocowanie śrubą (screw-on), płytka RCMT

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SRGCR2525M08 SRGCR2525M12 SRGCL2525M12 SRGCR2020K08 SRGCL2525M16 SRGCL2020K08 SRGCL2020K10 SRGCL2020K06 SRGCR2525M10 SRGCR2020K10 SRGCR2525M16 SRGCR2525M06 SRGCL1616H06 SRGCL2525M10 SRGCR2020K06 SRGCL2525K08 SRGCR1616H08 SRGCR3232P12 SRGCR1616H10 SRGCL3232P12 SRGCR1616H06 SRGCR3232P16 SRGCL2525M06 SRGCR3232P10 SRGCR3232P08 SRGCL3232P20 SRGCR2020K12 SRGCR3232P20
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Nóż tokarski składany SRGCR / SRGCL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną RCMT (4-krawędziowa), mocowanie śrubą przez płytkę (screw-on, typ S). Kąt główny przystawienia 90°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w pięciu rozmiarach trzonka: 16, 20, 25, 32 i 40 mm. Współpracuje ze standardowymi płytkami RCMT 060204 / 09T304 (mniejsze rozmiary) i RCMT 09T308 / 120408 (większe rozmiary). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego

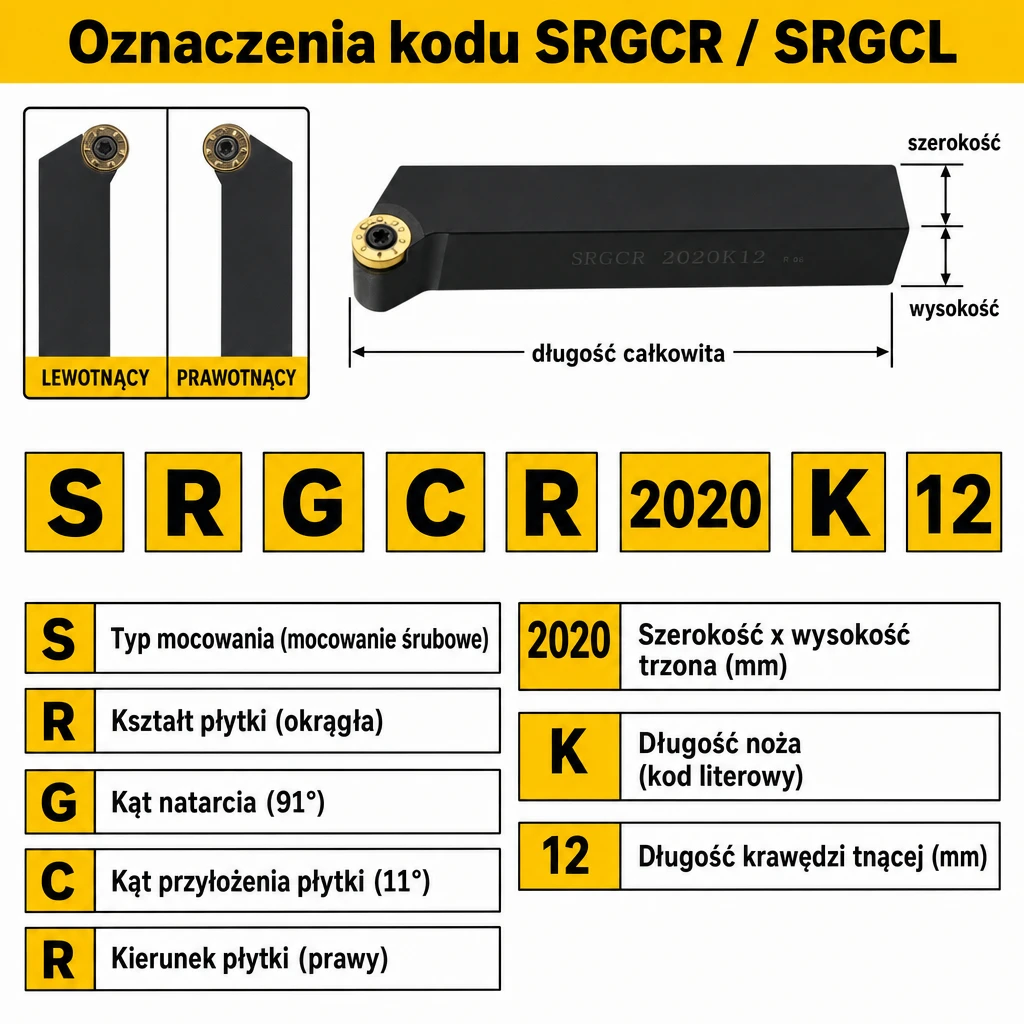

Oznaczenie ISOSRGCR (prawotnący) / SRGCL (lewotnący)
Kąt główny przystawienia (κ)90°
Kąt natarcia płytki (γ)7°
Typ płytki wymiennejRCMT (4-krawędziowa, kąt naroża 80°)
Mocowanie płytkiŚrubą przez płytkę (screw-on, typ S)
Liczba wariantów rozmiaru6 rozmiarów × 2 kierunki = 12
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieTorx (T8/T15/T20 zależnie od rozmiaru)
Płytka w zestawieNie - płytki RCMT sprzedawane osobno
NormaISO 5608 (SRGCR)

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
SRGCR0808D06 / SRGCL0808D068 × 880RCMT 060204
SRGCR1010H06 / SRGCL1010H0610 × 10100RCMT 060204
SRGCR1212H09 / SRGCL1212H0912 × 12100RCMT 09T304
SRGCR1616H09 / SRGCL1616H0916 × 16100RCMT 09T304
SRGCR2020K12 / SRGCL2020K1220 × 20125RCMT 120408
SRGCR2525M12 / SRGCL2525M1225 × 25150RCMT 120408

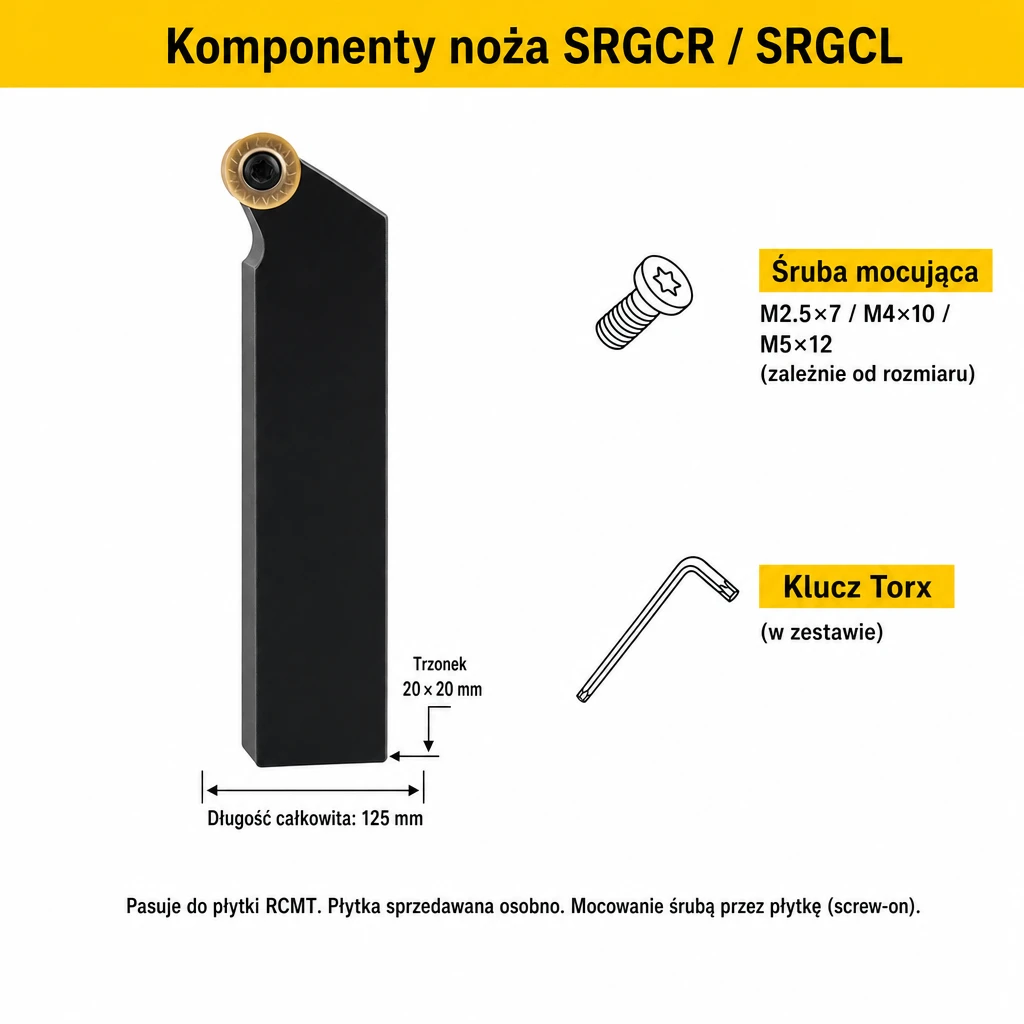

Komponenty noża i części zamienne

Nóż SRGCR / SRGCL to konstrukcja screw-on (typ S) - płytka mocowana jest pojedynczą śrubą Torx przez otwór w płytce, bez podkładki ani płyty dociskowej. Komponenty w zestawie:

ElementKod / rozmiarFunkcja
Śruba mocującaM2.5×7 / M4×10 / M5×12 (zależnie od rozmiaru)Mocowanie płytki w gnieździe przez otwór
Klucz TorxT8 / T15 / T20 (w zestawie)Wymiana płytki, dokręcanie śruby mocującej

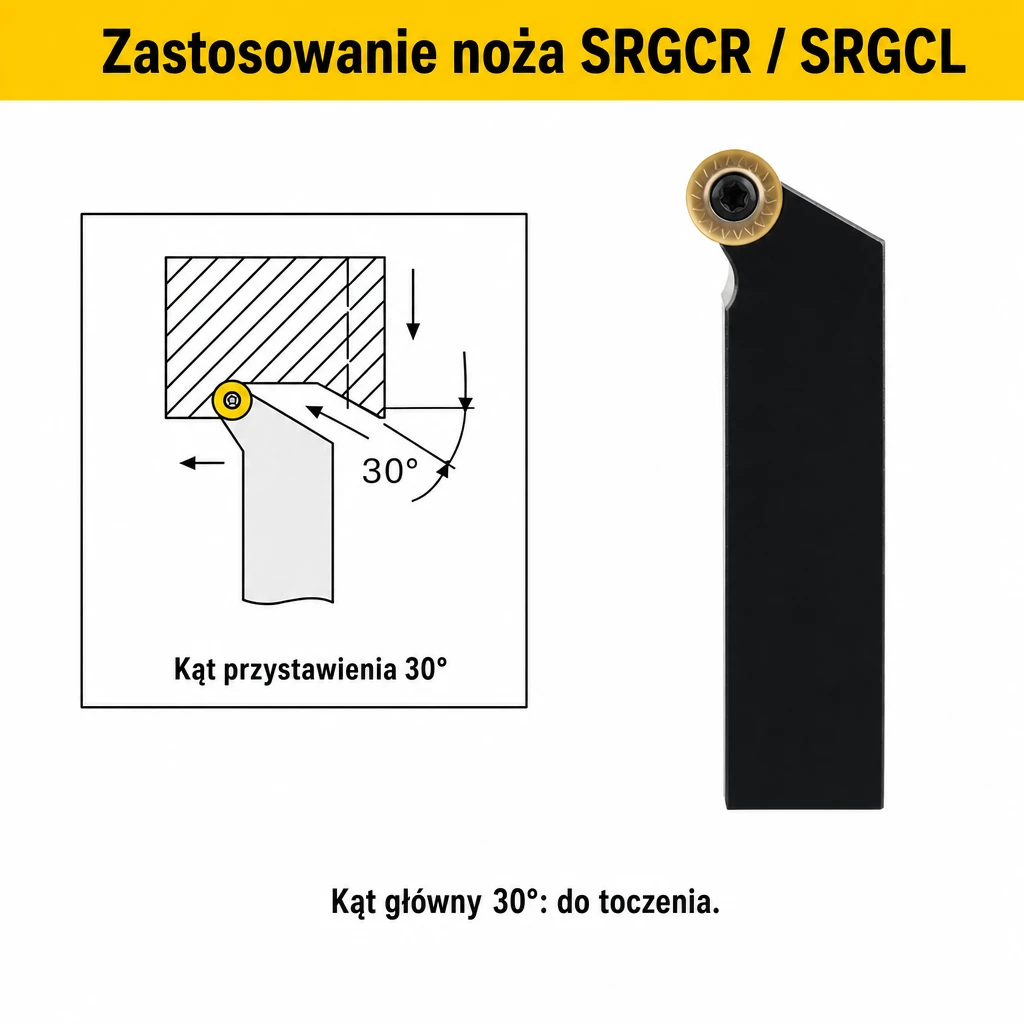

Zastosowanie - dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)RCMT 09T308 / 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)RCMT 09T308 / 120408 MMOdporność na zażegnanie, łamacz wióra dla inox
Stal twarda (HRC 40-55)RCMT 09T308 / 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)RCMT 060204 / 09T304 / CBNPłytka CBN, mniejszy promień naroża
Aluminium, miedź, mosiądzRCMT 060204 / 09T304 ALGeometria pozytywna, ostra krawędź, polerowana
Żeliwo szare (GG / GJL)RCMT 09T308 / 120408 KMPowłoka odporna na ścieranie, geometria neutralna

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Mini tokarka, sub-spindle, mikroobróbkaSRGCR0808D06 (8 mm) / SRGCR1010H06 (10 mm)
Tokarka warsztatowa, hobbystycznaSRGCR1212H09 (12 mm) / SRGCR1616H09 (16 mm)
Standardowa tokarka CNC do średnich detaliSRGCR2020K12 (20 mm)
Tokarka CNC do dużych detaliSRGCR2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż SRGCR sprzedawany jest jako sam trzonek z kompletem śrubą mocującą (M2.5×7, M4×10 lub M5×12 zależnie od rozmiaru) i kluczem Torx (T8/T15/T20). Płytki RCMT sprzedajemy osobno w kategorii „Płytki skrawające RCMT".

Czym różni się SRGCR od SRGCL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę RCMT od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki RCMT 060204 / 09T304 (rozmiary 16 i 20 mm) lub RCMT 09T308 / 120408 (rozmiary 25, 32, 40 mm). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 90° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla śruby M2.5 (rozmiary 08-10): 1-1,5 Nm. Dla M4 (rozmiary 12-16): 2-3 Nm. Dla M5 (rozmiary 20-25): 4-5 Nm. Klucz Torx dostarczamy w zestawie.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są takie same: kołek MTC617, podkładka pod płytkę MW0804, płyta dociskowa HL1814, śruba dwustronna MCS625. Części zamienne dostępne na zapytanie.
