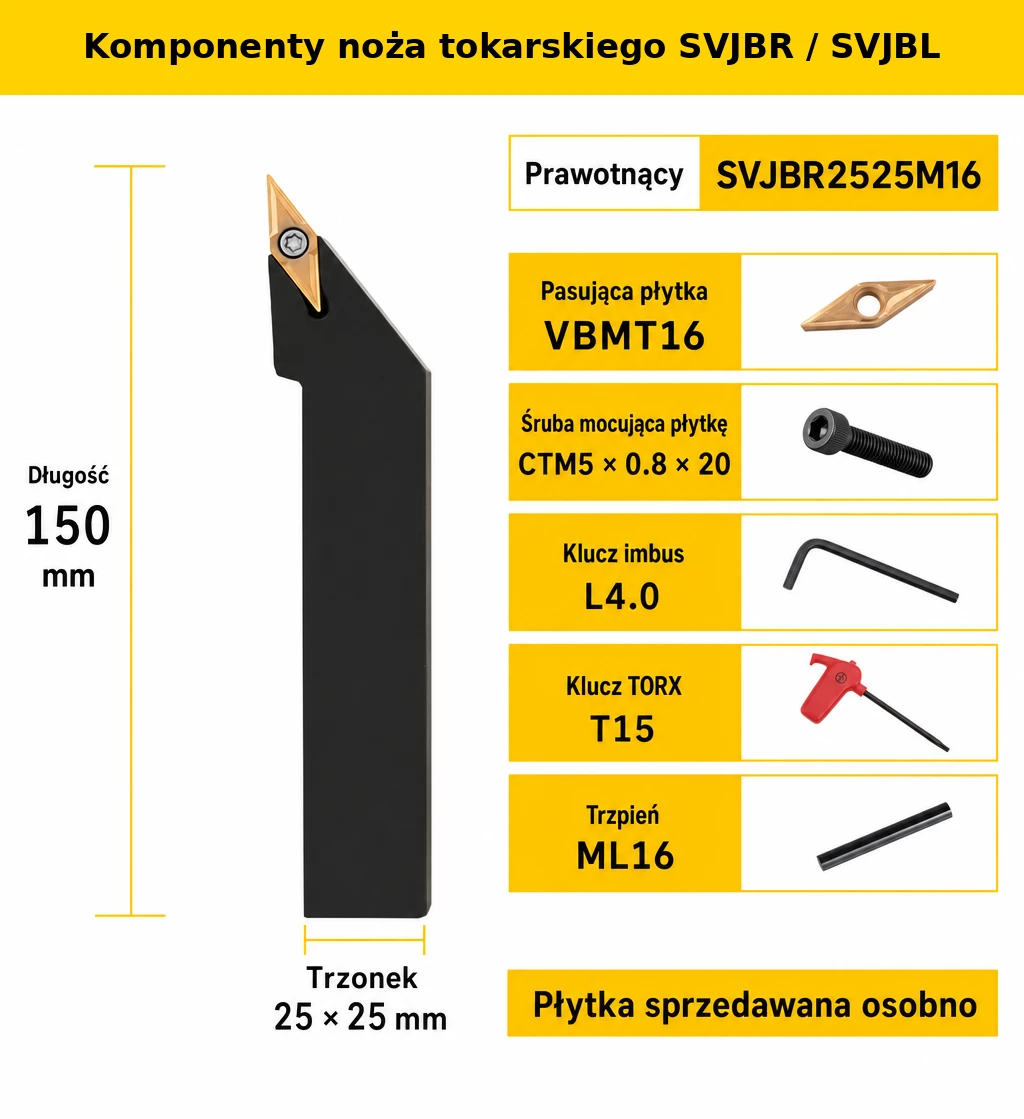

  • SVJBR komponenty
  • SVJBR oznaczenia kodu
  • SVJBR dobór płytki

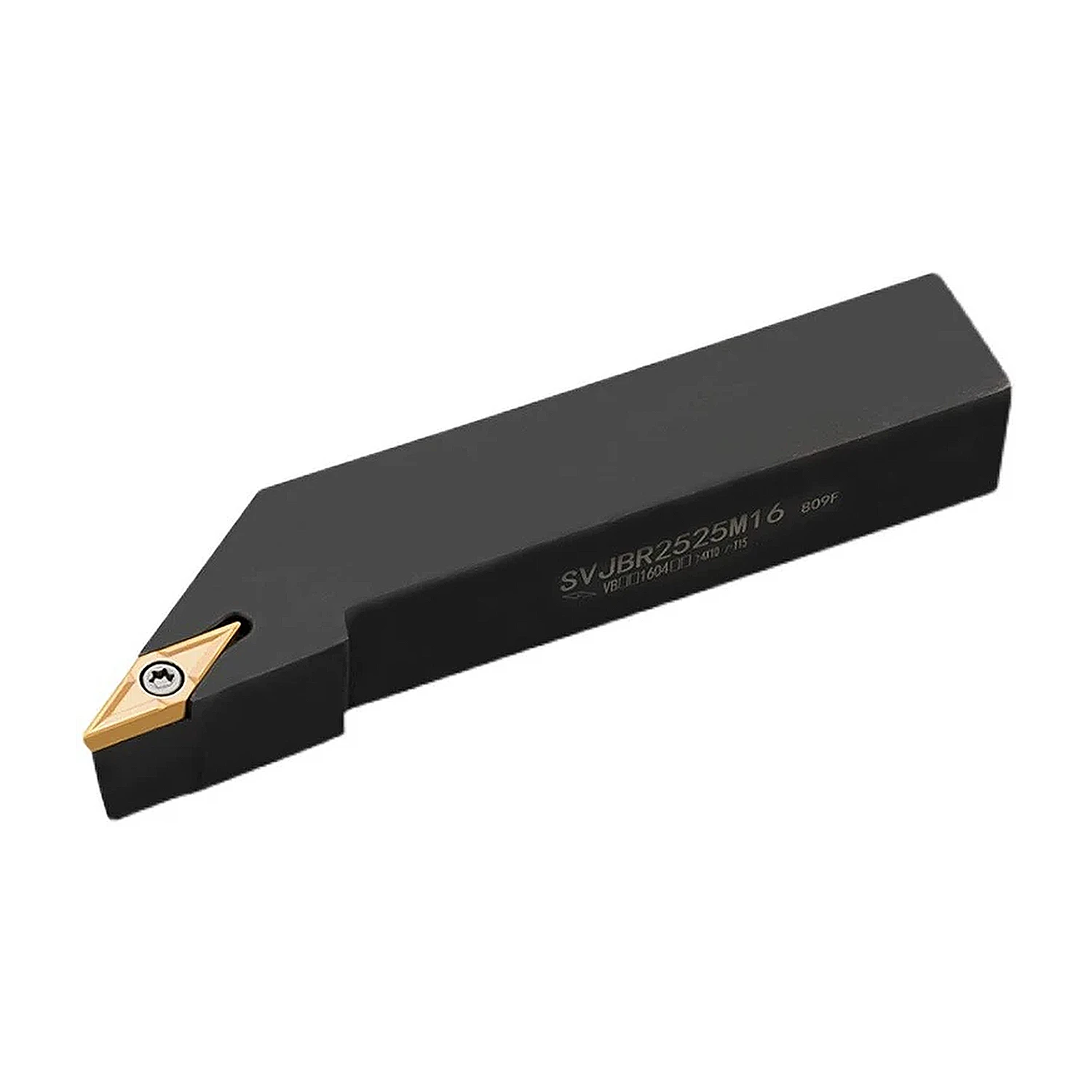

Nóż tokarski składany SVJBR / SVJBL prawotnący i lewotnący, rozmiary 10-32 mm, płytka VBMT (11/16), kąt główny 93°, kąt naroża 35°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 61,50 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SVJBR1010H11 SVJBR1212H11 SVJBR1616H11 SVJBR1616H16 SVJBR2020K11 SVJBR2020K16 SVJBR2525M11 SVJBR2525M16 SVJBR3232P16 SVJBL1212H11 SVJBL1616H11 SVJBL1616H16 SVJBL2020K11 SVJBL2020K16 SVJBL2525M11 SVJBL2525M16 SVJBL3232P16
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany SVJBR / SVJBL do toczenia zewnętrznego, kopiowego i profilowego. Trzonek z konstrukcyjnej stali stopowej, mocowanie płytki górną śrubą dociskową (typ S). Gniazdo na płytkę wymienną VBMT (rombowa 35°) - geometria dedykowana do toczenia detali z ciasnymi promieniami, profili oraz fazowania. Kąt główny przystawienia 93°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w siedmiu konfiguracjach rozmiarów chwytu (10-32 mm) z dwoma wariantami płytek: 11 (mniejsza, do precyzji) i 16 (większa, do dłuższej żywotności). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia kopiowego i profilowego
Oznaczenie ISOSVJBR (prawotnący) / SVJBL (lewotnący)
Kąt główny przystawienia (κ)93°
Kąt natarcia płytki (γ)-5° (negatywny)
Typ płytki wymiennejVBMT / VCMT (4-krawędziowa, kąt naroża 35°)
Mocowanie płytkiGórna śruba dociskowa (typ S - screw on top clamp)
Liczba wariantów rozmiaru9 (R) + 8 (L) = 17 wariantów
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
Klucz w zestawieImbus T-Torx (dobrany do rozmiaru)
Płytka w zestawieNie - płytki VBMT / VCMT sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

Model (R / L) Trzonek [mm] Długość [mm] Płytka
SVJBR1010H11 (tylko R)10 × 10100VBMT 1103
SVJBR / SVJBL 1212H1112 × 12100VBMT 1103
SVJBR / SVJBL 1616H1116 × 16100VBMT 1103
SVJBR / SVJBL 1616H1616 × 16100VBMT 1604
SVJBR / SVJBL 2020K1120 × 20125VBMT 1103
SVJBR / SVJBL 2020K1620 × 20125VBMT 1604
SVJBR / SVJBL 2525M1125 × 25150VBMT 1103
SVJBR / SVJBL 2525M1625 × 25150VBMT 1604
SVJBR / SVJBL 3232P1632 × 32170VBMT 1604

Czym różni się płytka 11 od 16?

Płytka Długość krawędzi [mm] Zastosowanie
VBMT 1103 (rozmiar 11)11Precyzja, drobne detale, mniejsze siły skrawania
VBMT 1604 (rozmiar 16)16Większa trwałość, dłuższe cykle, większe głębokości

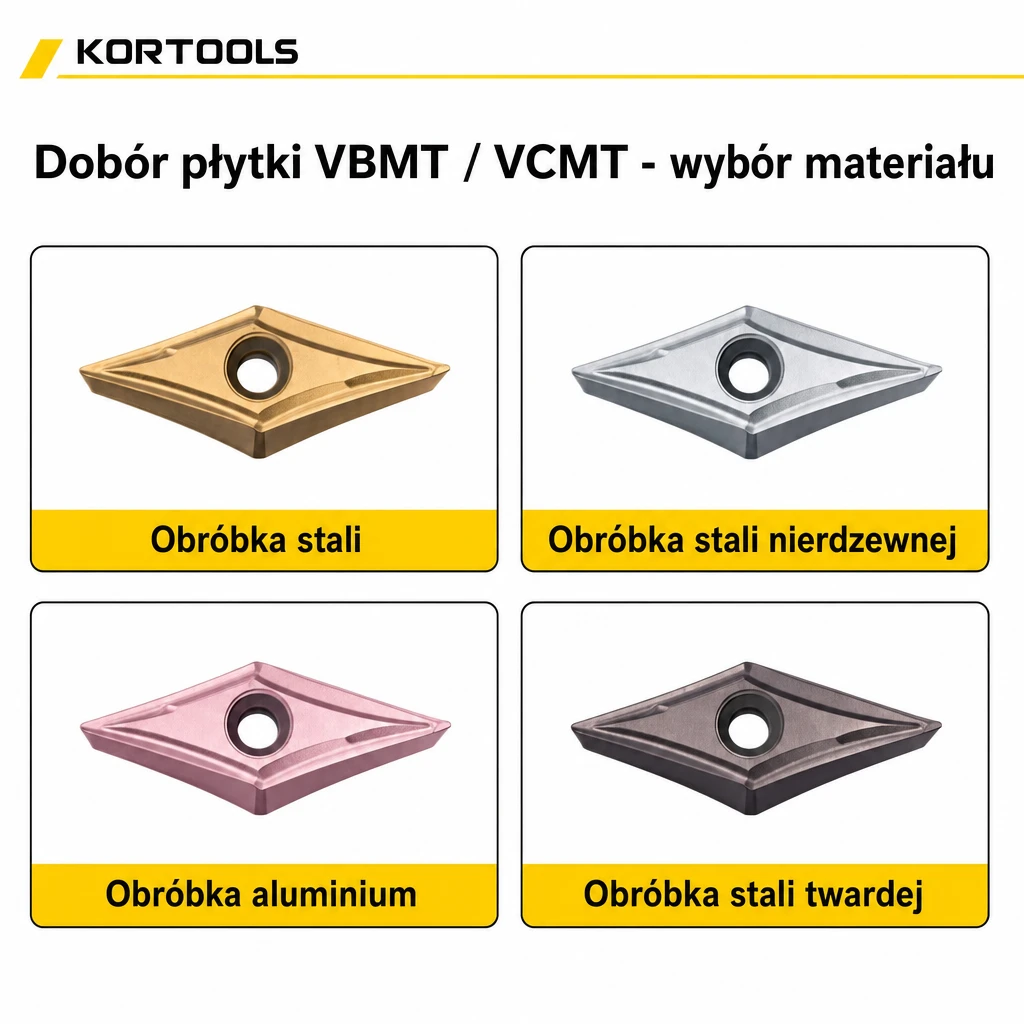

Zastosowanie - dobór płytki do materiału

Materiał Płytka zalecana Charakterystyka
Stal konstrukcyjna (C45, S235)VBMT 110304 NMUniwersalna, PVD-TiAlN
Stal nierdzewna (304, 316)VBMT 110304 MMŁamacz wióra do inox
Aluminium, miedź, mosiądzVBMT 110304 ALPolerowana, ostra krawędź
Stal twarda (HRC 40-55)VBMT 110304 HMWzmocniona krawędź, CVD

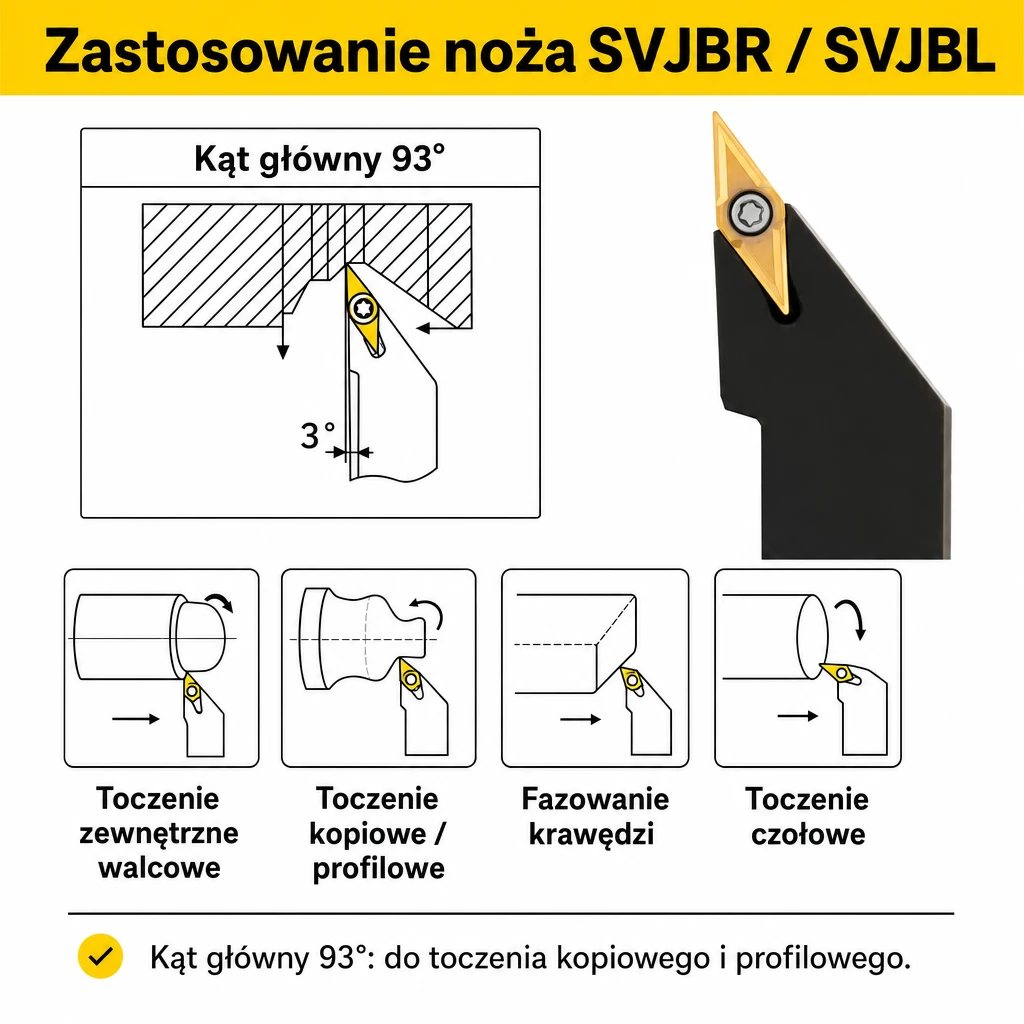

Kiedy wybrać SVJBR (V) zamiast MCLNR (C) lub MDJNR (D)?

Płytka VBMT (kąt naroża 35°) ma OSTRY wierzchołek - dlatego SVJBR jest dedykowanym narzędziem do:

  • toczenia kopiującego - obrabianie profili o zmiennej średnicy (np. wałki z przejściami, krzywizny)
  • toczenia detali z ciasnymi promieniami (np. małe fazowania, ostre podcięcia)
  • toczenia czołowego z fazowaniem (jednoczesne obrabianie powierzchni czołowej i fazy)
  • profili technicznych (rowki techniczne, podtoczenia pod łożyska)

Jeśli wałek jest cylindryczny bez profilowania - tańsze i szybsze będą noże MCLNR (CNMG, kąt 80°) lub MDJNR (DNMG, kąt 55°). Płytki C / D mają większą żywotność krawędzi.

FAQ

Czy nóż jest sprzedawany z płytką?
Nie. Nóż SVJBR sprzedawany jest jako sam trzonek z kluczem imbusowym (T-Torx). Płytki VBMT / VCMT sprzedajemy osobno w kategorii „Płytki skrawające VBMT".

Czym różni się SVJBR od SVJBL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy w stronę uchwytu), L oznacza nóż lewotnący. Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

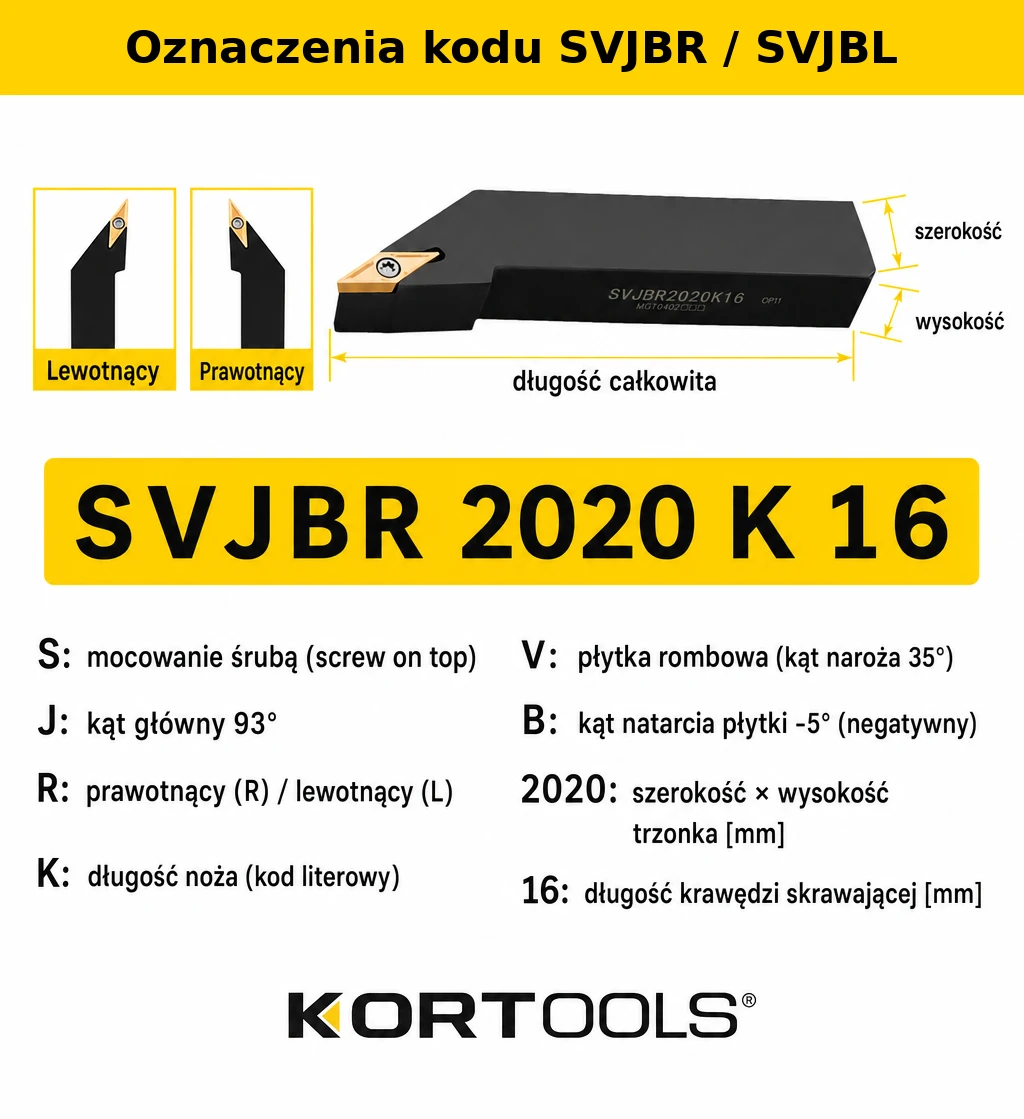

Co oznacza S w kodzie SVJBR?
S = system mocowania płytki - górna śruba dociskowa (screw on top clamp). Płytka jest dociskana z góry pojedynczą śrubą imbusową, prosty system, łatwa wymiana. Inne typy mocowań: M (dźwignia / lever lock), P (clamp + lever / pin lock), C (top clamp).

Czym różni się VBMT od CNMG / DNMG?
VBMT to płytka rombowa z kątem naroża 35° - ma OSTRY wierzchołek. Geometria pozytywna (B = positive angle). Stosowana do toczenia kopiującego i profilowego. CNMG (80°) i DNMG (55°) mają większy kąt naroża - lepsze do toczenia walcowego bez profilowania, większa żywotność krawędzi, więcej krawędzi indeksowalnych.

Czy mogę używać tej samej płytki VBMT 11 dla SVJBR1010 i SVJBR2525?
Tak - rozmiar płytki w kodzie noża (11 lub 16) oznacza długość krawędzi skrawającej. SVJBR1010H11 i SVJBR2525M11 oba używają tej samej płytki VBMT 11 (krawędź 11 mm). Różnią się tylko rozmiarem chwytu, czyli tym, do jakiej tokarki nóż pasuje.
