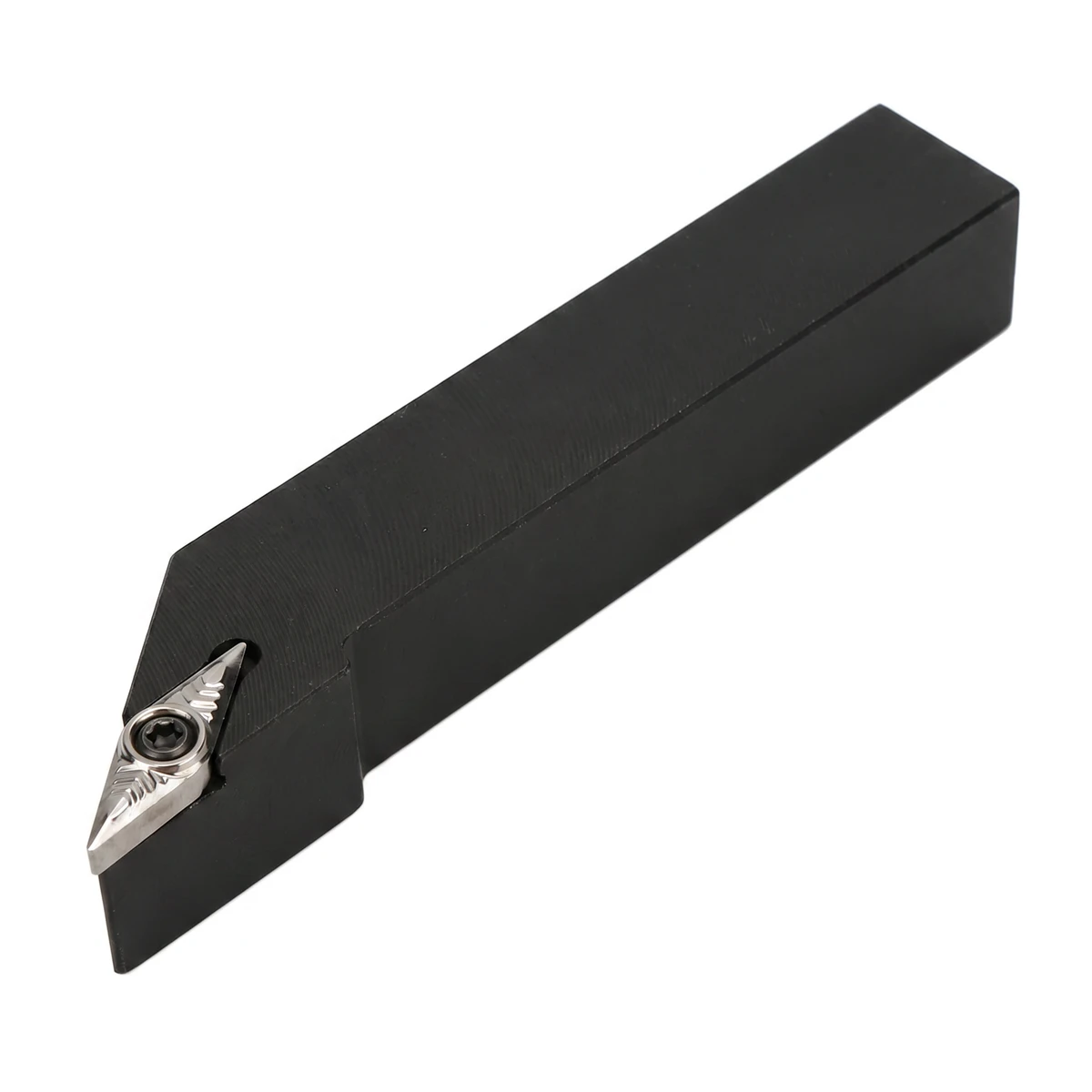

  • SVJCR studio R

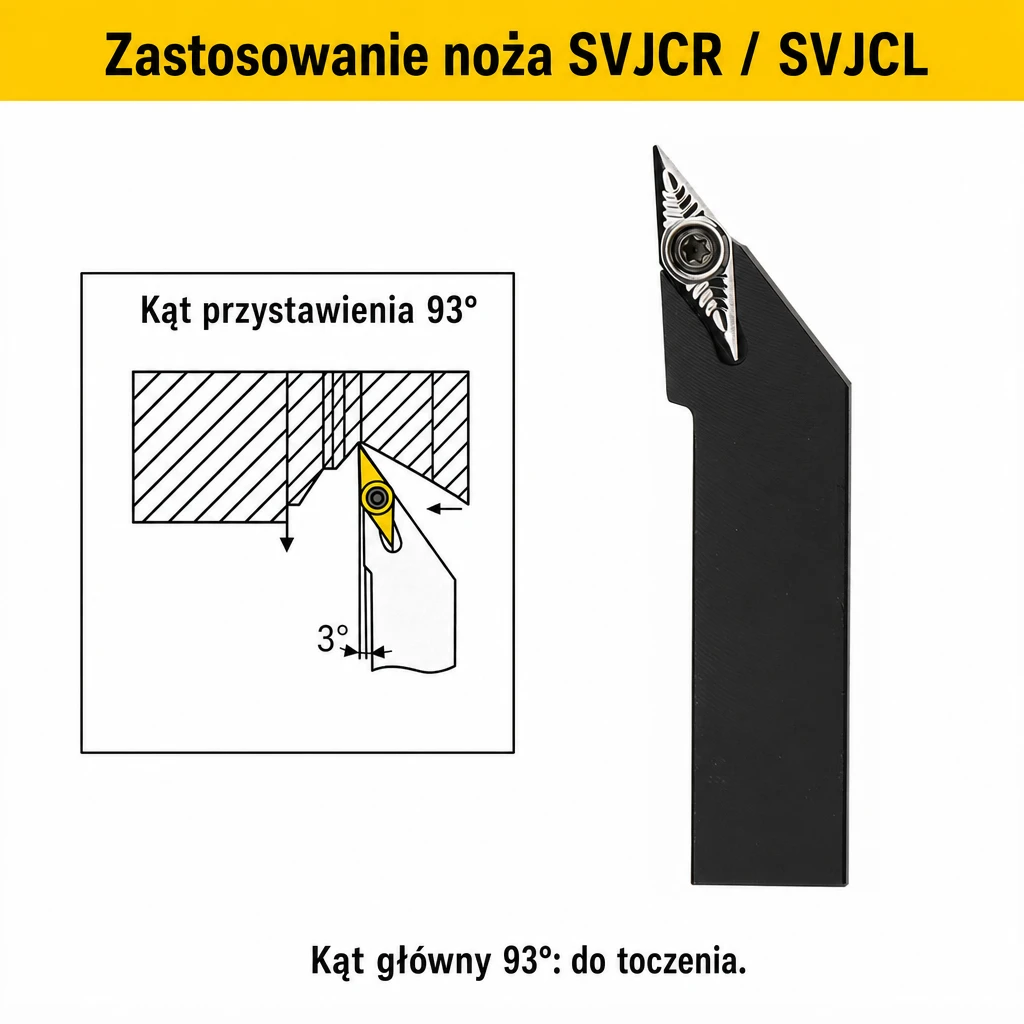

  • SVJCR zastosowanie

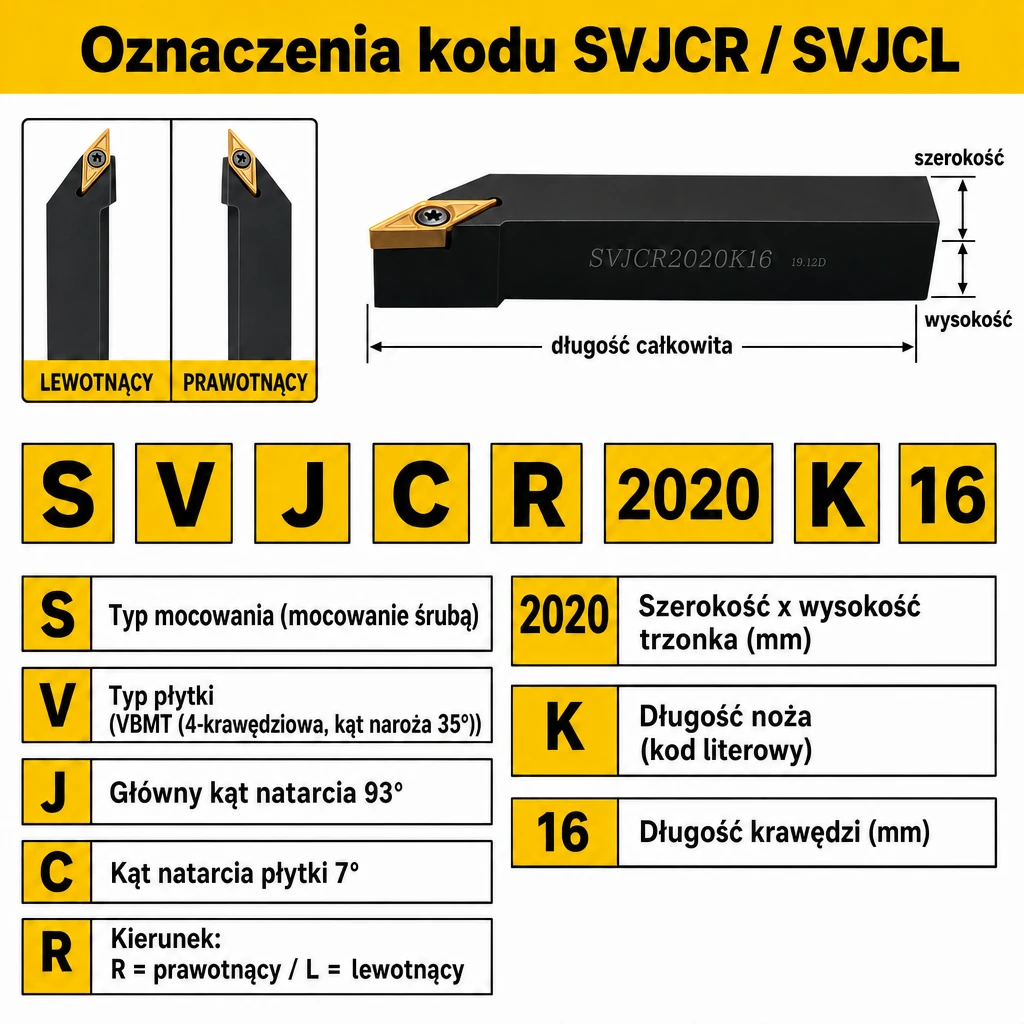

  • SVJCR oznaczenia
  • SVJCR / SVJCL komponenty

Nóż tokarski składany SVJCR / SVJCL - mocowanie śrubą (screw-on), płytka VBMT

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SVJCR2525M11 SVJCR1616H16 SVJCR1616H11 SVJCL1616H11 SVJCL1616H16 SVJCR2020K11 SVJCL2020K11 SVJCL1212H11 SVJCL2020K16 SVJCR2020K16 SVJCL2525M11 SVJCR2525M16 SVJCR3232P16 SVJCR1010H11 SVJCL2525M16 SVJCL1010H11 SVJCR1212H11
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Nóż tokarski składany SVJCR / SVJCL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną VBMT (4-krawędziowa), mocowanie śrubą przez płytkę (screw-on, typ S). Kąt główny przystawienia 93°, kąt natarcia płytki 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w pięciu rozmiarach trzonka: 16, 20, 25, 32 i 40 mm. Współpracuje ze standardowymi płytkami VBMT 060204 / 09T304 (mniejsze rozmiary) i VBMT 09T308 / 120408 (większe rozmiary). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOSVJCR (prawotnący) / SVJCL (lewotnący)
Kąt główny przystawienia (κ)93°
Kąt natarcia płytki (γ)7°
Typ płytki wymiennejVBMT (4-krawędziowa, kąt naroża 80°)
Mocowanie płytkiŚrubą przez płytkę (screw-on, typ S)
Liczba wariantów rozmiaru6 rozmiarów × 2 kierunki = 12
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieTorx (T8/T15/T20 zależnie od rozmiaru)
Płytka w zestawieNie - płytki VBMT sprzedawane osobno
NormaISO 5608 (SVJCR)

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
SVJCR0808D06 / SVJCL0808D068 × 880VBMT 060204
SVJCR1010H06 / SVJCL1010H0610 × 10100VBMT 060204
SVJCR1212H09 / SVJCL1212H0912 × 12100VBMT 09T304
SVJCR1616H09 / SVJCL1616H0916 × 16100VBMT 09T304
SVJCR2020K12 / SVJCL2020K1220 × 20125VBMT 120408
SVJCR2525M12 / SVJCL2525M1225 × 25150VBMT 120408

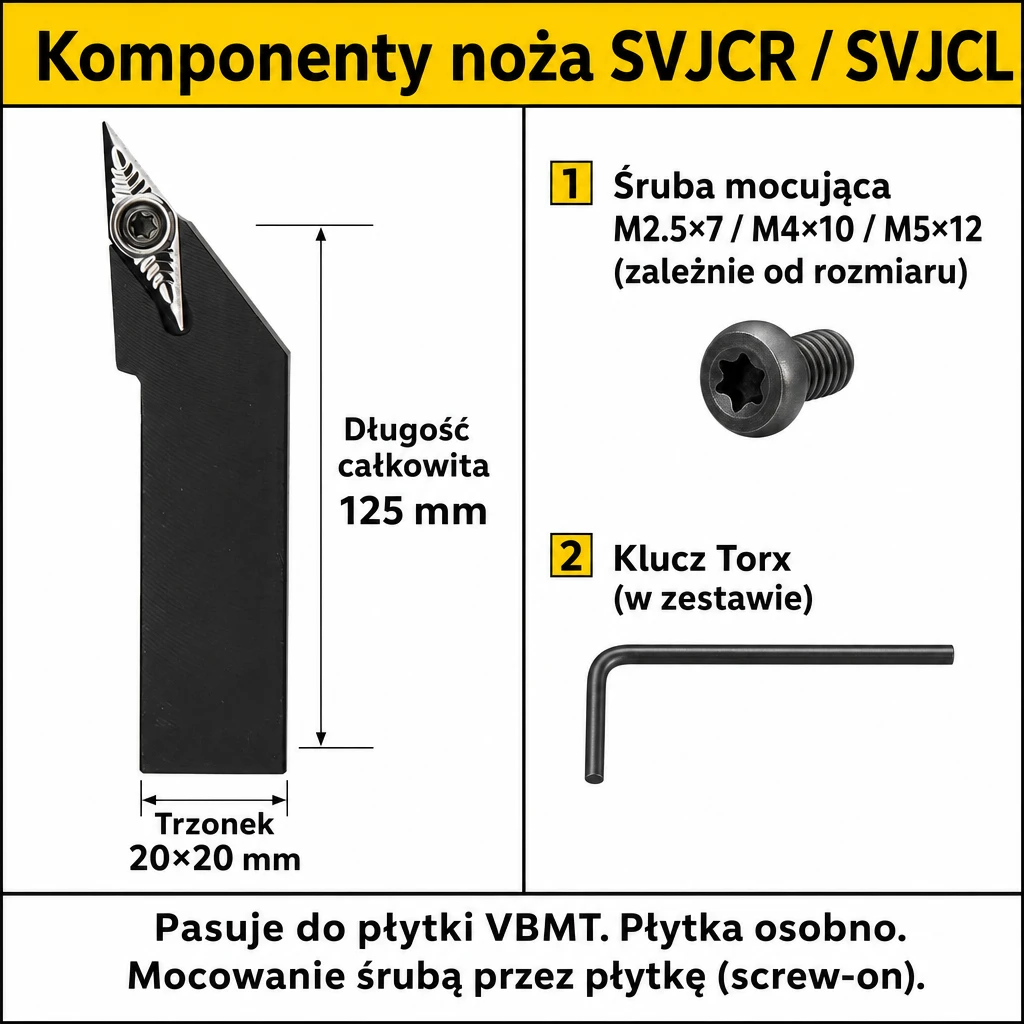

Komponenty noża i części zamienne

Nóż SVJCR / SVJCL to konstrukcja screw-on (typ S) - płytka mocowana jest pojedynczą śrubą Torx przez otwór w płytce, bez podkładki ani płyty dociskowej. Komponenty w zestawie:

ElementKod / rozmiarFunkcja
Śruba mocującaM2.5×7 / M4×10 / M5×12 (zależnie od rozmiaru)Mocowanie płytki w gnieździe przez otwór
Klucz TorxT8 / T15 / T20 (w zestawie)Wymiana płytki, dokręcanie śruby mocującej

Zastosowanie - dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)VBMT 09T308 / 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)VBMT 09T308 / 120408 MMOdporność na zażegnanie, łamacz wióra dla inox
Stal twarda (HRC 40-55)VBMT 09T308 / 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)VBMT 060204 / 09T304 / CBNPłytka CBN, mniejszy promień naroża
Aluminium, miedź, mosiądzVBMT 060204 / 09T304 ALGeometria pozytywna, ostra krawędź, polerowana
Żeliwo szare (GG / GJL)VBMT 09T308 / 120408 KMPowłoka odporna na ścieranie, geometria neutralna

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Mini tokarka, sub-spindle, mikroobróbkaSVJCR0808D06 (8 mm) / SVJCR1010H06 (10 mm)
Tokarka warsztatowa, hobbystycznaSVJCR1212H09 (12 mm) / SVJCR1616H09 (16 mm)
Standardowa tokarka CNC do średnich detaliSVJCR2020K12 (20 mm)
Tokarka CNC do dużych detaliSVJCR2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż SVJCR sprzedawany jest jako sam trzonek z kompletem śrubą mocującą (M2.5×7, M4×10 lub M5×12 zależnie od rozmiaru) i kluczem Torx (T8/T15/T20). Płytki VBMT sprzedajemy osobno w kategorii „Płytki skrawające VBMT".

Czym różni się SVJCR od SVJCL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę VBMT od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki VBMT 060204 / 09T304 (rozmiary 16 i 20 mm) lub VBMT 09T308 / 120408 (rozmiary 25, 32, 40 mm). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 93° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla śruby M2.5 (rozmiary 08-10): 1-1,5 Nm. Dla M4 (rozmiary 12-16): 2-3 Nm. Dla M5 (rozmiary 20-25): 4-5 Nm. Klucz Torx dostarczamy w zestawie.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są takie same: kołek MTC617, podkładka pod płytkę MW0804, płyta dociskowa HL1814, śruba dwustronna MCS625. Części zamienne dostępne na zapytanie.
