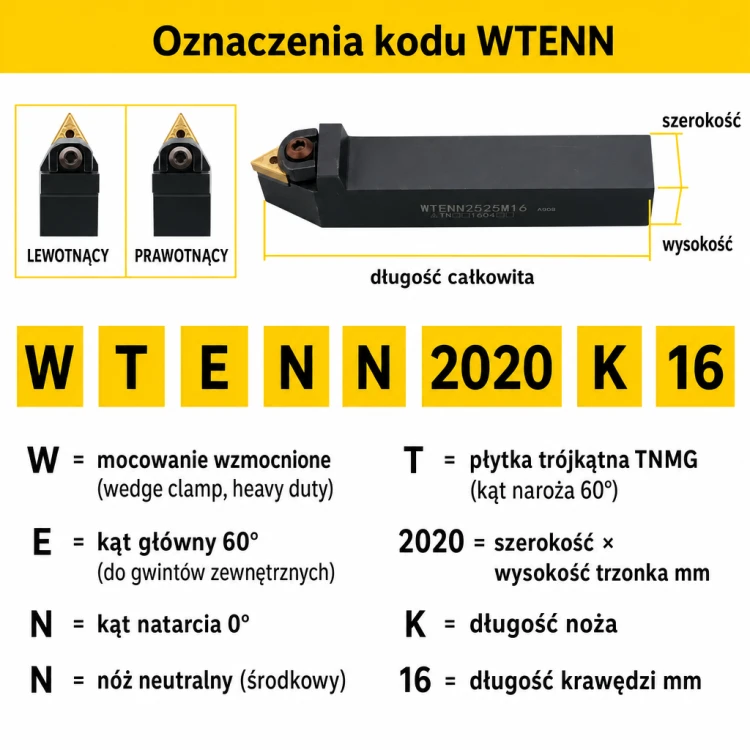

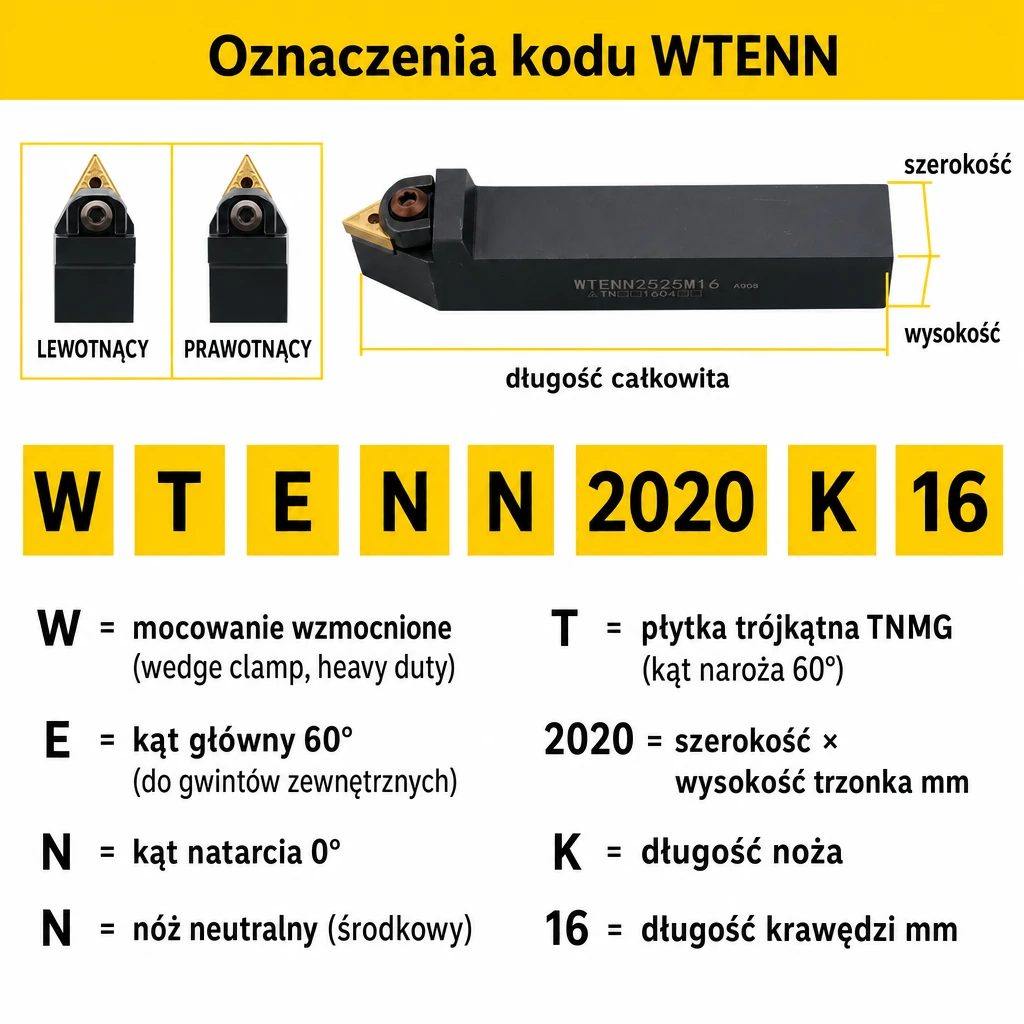

  • WTENN oznaczenia kodu
  • WTENN dobór płytki

Nóż tokarski składany WTENN heavy duty, do gwintowania zewnętrznego, rozmiary 20-25 mm, płytka TNMG (16), kąt 60°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz WTENN2020K16 (neutralny) WTENN2525M16 (neutralny)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do gwintowania zewnętrznego pod kątem 60°. Kąt 60° odpowiada kątowi rowka gwintu metrycznego ISO. Płytka trójkątna TNMG (60°) idealnie pasuje do nacinania gwintów zewnętrznych. Mocowanie heavy duty. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną TNMG (kąt naroża 60°), mocowanie wzmocnione wedge clamp (heavy duty). Kąt główny przystawienia 60°, kąt natarcia 0°.

Geometria neutralna - nie wymaga wersji R/L. Dostępny w 2 rozmiarach trzonka. Płytki TNMG sprzedawane osobno - kompatybilne ze wszystkimi gatunkami zgodnymi z normą ISO 5608.

Zastosowanie

  • Gwintowanie zewnętrzne (gwint metryczny 60°)
  • Nacinanie rowków pod kątem 60°
  • Toczenie zgrubne wzdłużne
  • Fazowanie krawędzi

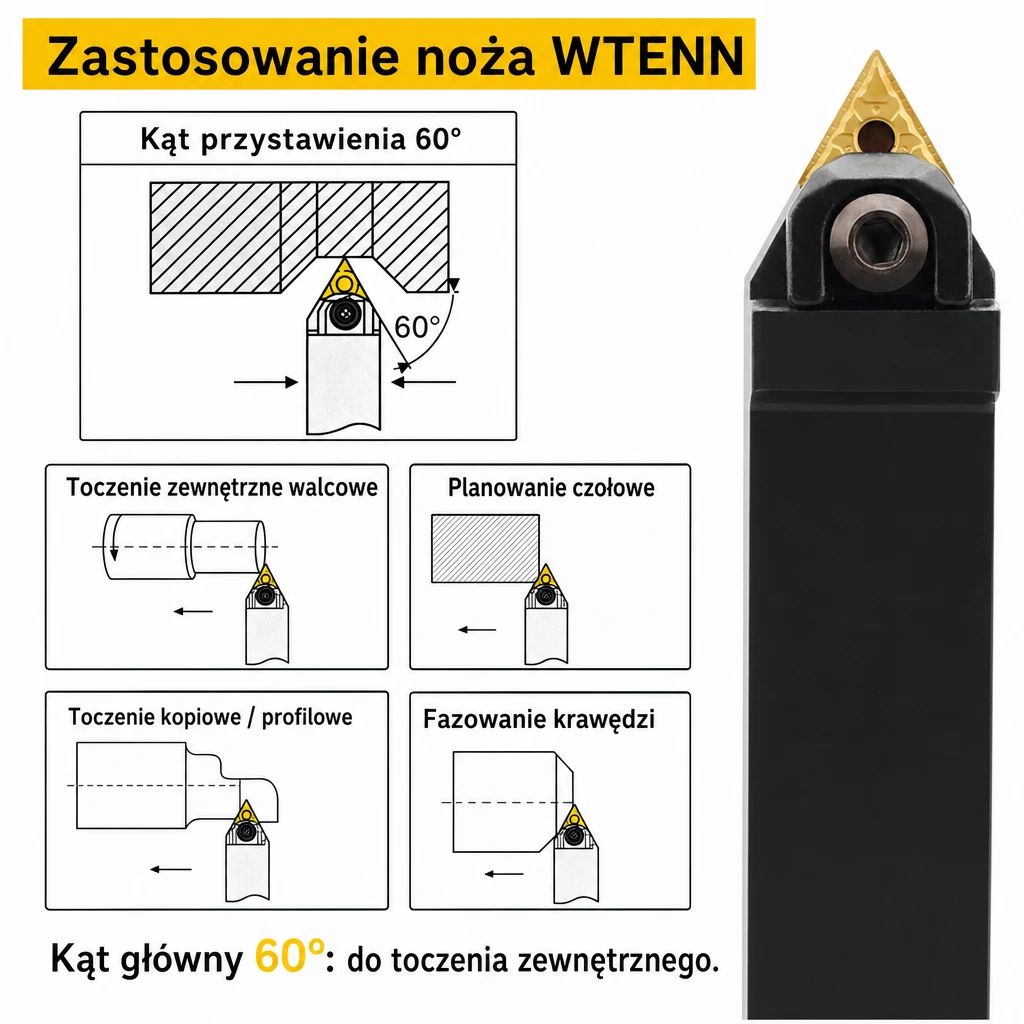

Patrz grafika „Zastosowanie noża WTENN" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 60°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOWTENN (neutralny)
Kąt główny przystawienia (κ)60°
Kąt naroża płytki60°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejTNMG
Mocowanie płytkiWzmocnione wedge clamp (heavy duty)
Liczba wariantów2 rozmiarów
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieL3.0 + L5.0
Płytka w zestawieNie - płytki TNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
WTENN2020K1620 × 20125TNMG 160408
WTENN2525M1625 × 25150TNMG 160408

Komponenty noża i części zamienne

Każdy nóż WTENN korzysta z tego samego zestawu komponentów. Kody katalogowe pozwalają zamówić części zamienne.

ElementKodFunkcja
Podkładka pod płytkęMT1604Podparcie wzmocnione
Trzpień ustalającyCTM617Pozycjonowanie płytki
Klin dociskowyWT1816Mocowanie wedge clamp
Śruba dociskowaML0625Mocowanie klina
Klucze imbusoweL3.0 + L5.0Wymiana płytki

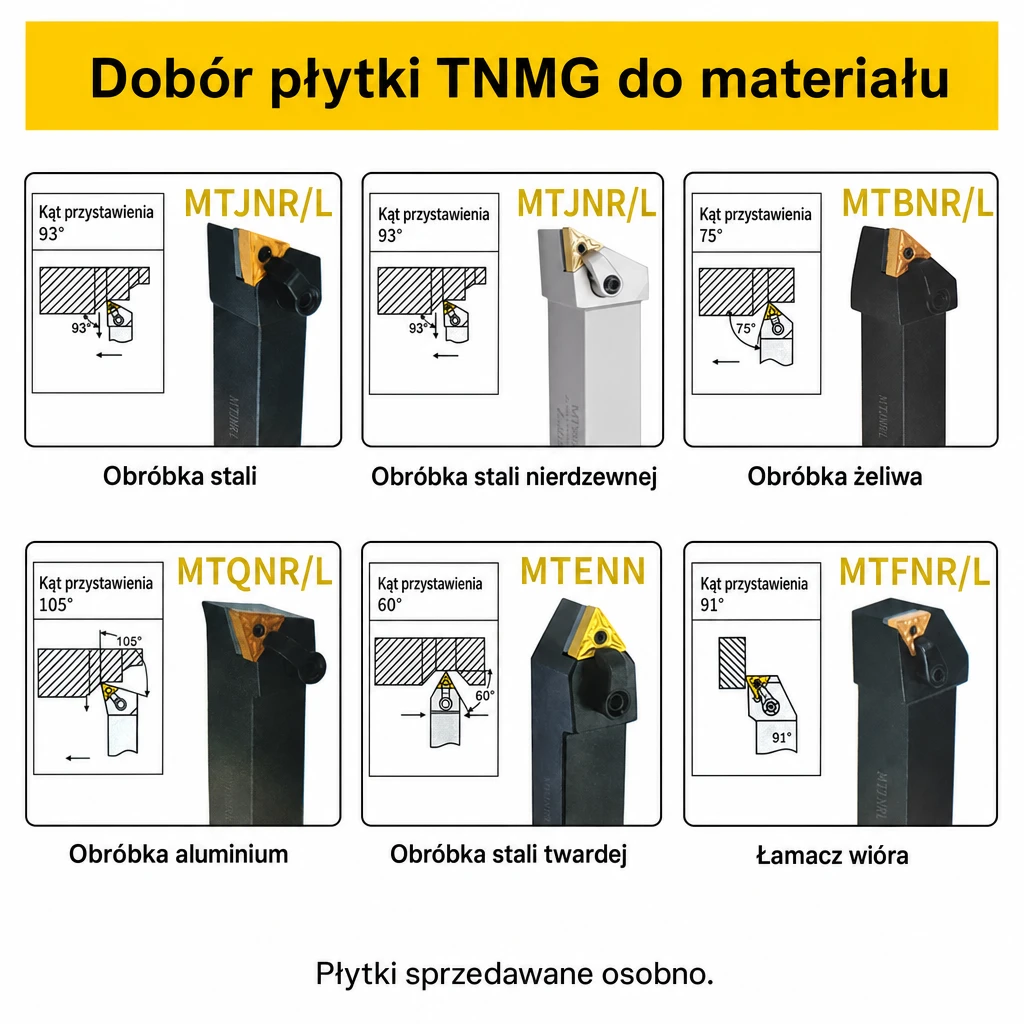

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)TNMG NMUniwersalna geometria, PVD-TiAlN
Stal nierdzewna (304, 316)TNMG MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)TNMG KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzTNMG ALGeometria pozytywna, ostra krawędź
Stal twarda (HRC 40-55)TNMG HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)TNMG CBNPłytka CBN

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Standardowa tokarka CNCWTENN2020K16 (20 mm)
Tokarka CNC do średnich-dużych detaliWTENN2525M16 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż WTENN sprzedawany jest jako sam trzonek z kompletem komponentów (MT1604, CTM617, WT1816, ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki TNMG sprzedajemy osobno w kategorii „Płytki tokarskie TNMG".

Dlaczego WTENN jest „neutralny" (N)?
Końcowe „N" oznacza nóż środkowy - geometria pozwala obrabiać detal w obu kierunkach posuwu bez zmiany narzędzia. Nie ma wersji R ani L.

Czy można zamontować płytkę TNMG od innego producenta?
Tak. Gniazdo zgodne z normą ISO 5608 dla płytki TNMG. Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr).

Jaki moment dociskania śruby mocującej?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla 25-32 mm: 8-12 Nm. Stosować klucz dynamometryczny.

Czy w zestawie są klucze do wymiany płytki?
Tak: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Komponenty: MT1604, CTM617, WT1816, ML0625. Dostępne na zapytanie.
