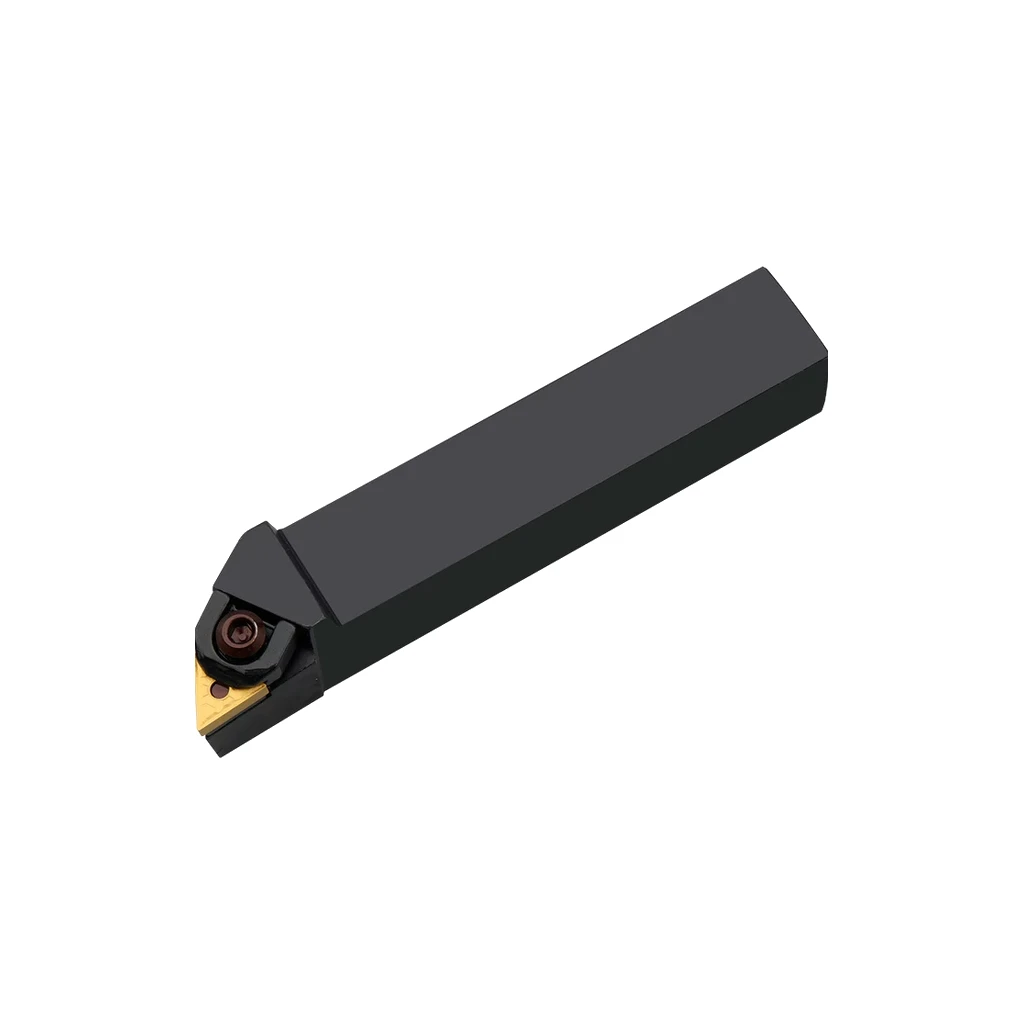

Nóż tokarski składany WTJNR / WTJNL heavy duty, rozmiary 20-25 mm, płytka TNMG (16), kąt 93°

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 98,40 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz WTJNR2020K16 (prawotnący) WTJNL2020K16 (lewotnący) WTJNR2525M16 (prawotnący)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Nóż tokarski składany do toczenia zgrubnego pod kątem 93° z wzmocnionym mocowaniem heavy duty. Konstrukcja wedge clamp pozwala na agresywne naddatki i ciężką obróbkę. Płytka trójkątna TNMG (3 krawędzie). Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną TNMG (kąt naroża 60°), mocowanie wzmocnione wedge clamp (heavy duty). Kąt główny przystawienia 93°, kąt natarcia 0°.

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 2 rozmiarach trzonka. Płytki TNMG sprzedawane osobno - kompatybilne ze standardowymi gatunkami od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marki niemarkowe) zgodnymi z normą ISO 5608.

Zastosowanie

  • Toczenie zgrubne pod kątem 93°
  • Ciężka obróbka zewnętrzna
  • Planowanie czołowe
  • Toczenie wałków z naddatkami

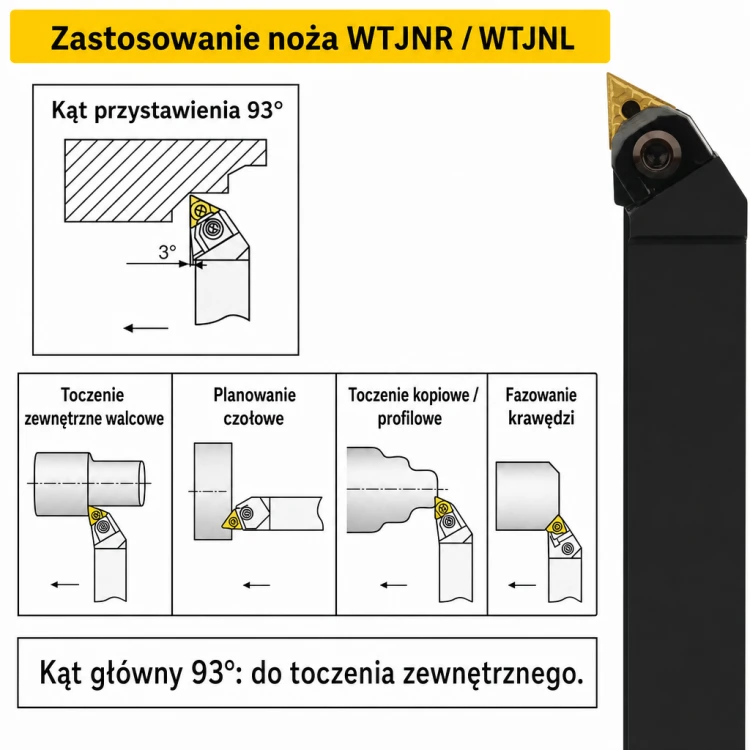

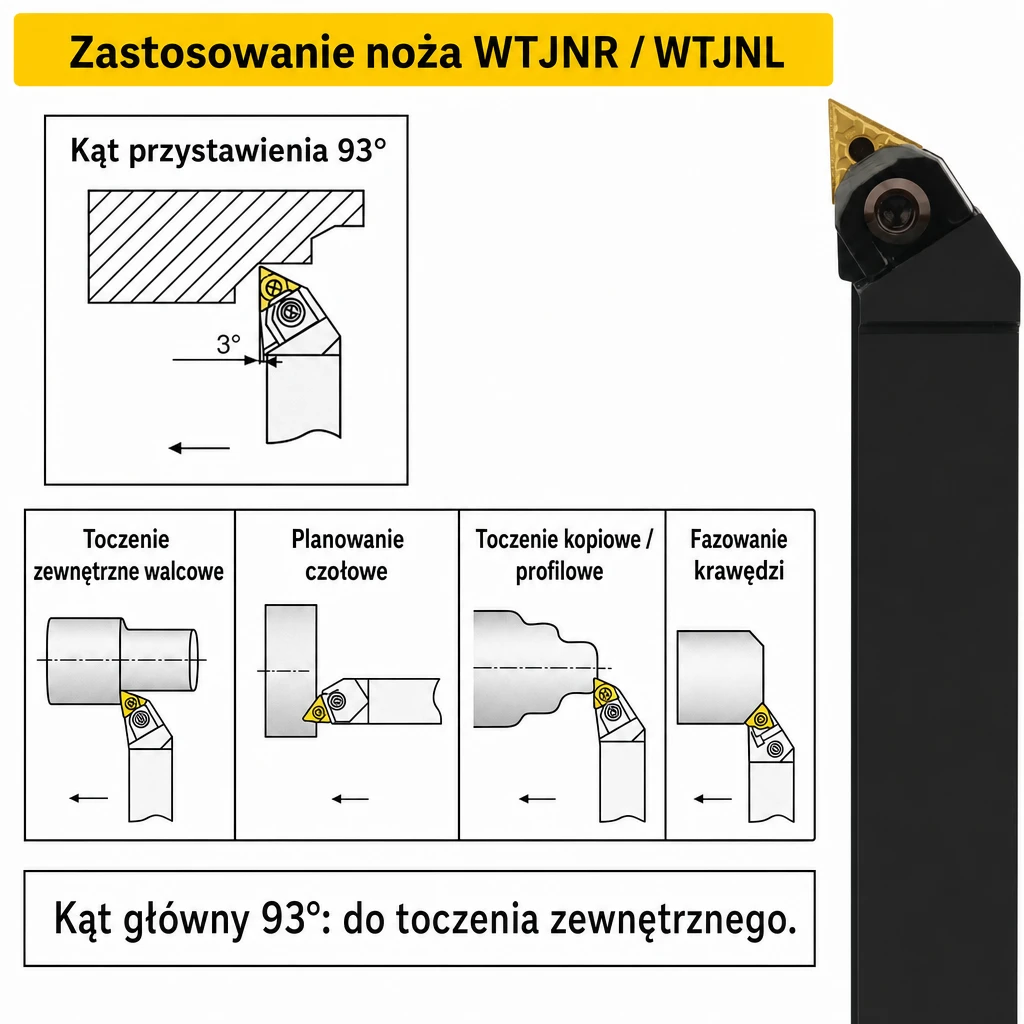

Patrz grafika „Zastosowanie noża WTJNR / WTJNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 93°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego
Oznaczenie ISOWTJNR (prawotnący) / WTJNL (lewotnący)
Kąt główny przystawienia (κ)93°
Kąt naroża płytki60°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejTNMG
Mocowanie płytkiWzmocnione wedge clamp (heavy duty)
Liczba wariantów2 rozmiarów × 2 kierunki
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieL3.0 + L5.0
Płytka w zestawieNie - płytki TNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

ModelTrzonek [mm]Długość całkowita [mm]Płytka wymienna
WTJNR2020K16 / WTJNL2020K1620 × 20125TNMG 160408
WTJNR2525M16 / WTJNL2525M1625 × 25150TNMG 160408

Komponenty noża i części zamienne

Każdy nóż WTJNR / WTJNL korzysta z tego samego zestawu komponentów. Kody katalogowe pozwalają zamówić części zamienne.

ElementKodFunkcja
Podkładka pod płytkęMT1604Podparcie wzmocnione
Trzpień ustalającyCTM617Pozycjonowanie płytki
Klin dociskowyWT1816Mocowanie wedge clamp
Śruba dociskowaML0625Mocowanie klina
Klucze imbusoweL3.0 + L5.0Wymiana płytki

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)TNMG NMUniwersalna geometria, PVD-TiAlN
Stal nierdzewna (304, 316)TNMG MMŁamacz wióra dla inox
Żeliwo szare (GG / GJL)TNMG KMPowłoka odporna na ścieranie
Aluminium, miedź, mosiądzTNMG ALGeometria pozytywna, ostra krawędź
Stal twarda (HRC 40-55)TNMG HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)TNMG CBNPłytka CBN

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Standardowa tokarka CNCWTJNR2020K16 (20 mm)
Tokarka CNC do średnich-dużych detaliWTJNR2525M16 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż WTJNR sprzedawany jest jako sam trzonek z kompletem komponentów (MT1604, CTM617, WT1816, ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki TNMG sprzedajemy osobno w kategorii „Płytki tokarskie TNMG".

Czym różni się WTJNR od WTJNL?
R oznacza nóż prawotnący, L oznacza nóż lewotnący. Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę TNMG od innego producenta?
Tak. Gniazdo zgodne z normą ISO 5608 dla płytki TNMG. Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr).

Jaki moment dociskania śruby mocującej?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla 25-32 mm: 8-12 Nm. Stosować klucz dynamometryczny.

Czy w zestawie są klucze do wymiany płytki?
Tak: L3.0 + L5.0.

Jakie są części zamienne dostępne?
Komponenty: MT1604, CTM617, WT1816, ML0625. Dostępne na zapytanie.
