Nóż tokarski składany WTQNR / WTQNL heavy duty, rozmiary 16-20 mm, płytka TNMG (16), kąt 105° push-down
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: WTQNR-WTQNL-MAIN-v2
Opis
Nóż tokarski składany do toczenia tylnych odsadzeń pod kątem 105° z mocowaniem push-down (heavy duty). Konstrukcja push-down daje stabilność przy ciężkiej obróbce wałków od strony tylnej. Płytka trójkątna TNMG. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną TNMG (kąt naroża 60°), mocowanie wzmocnione push-down (heavy duty). Kąt główny przystawienia 105°, kąt natarcia 0°.

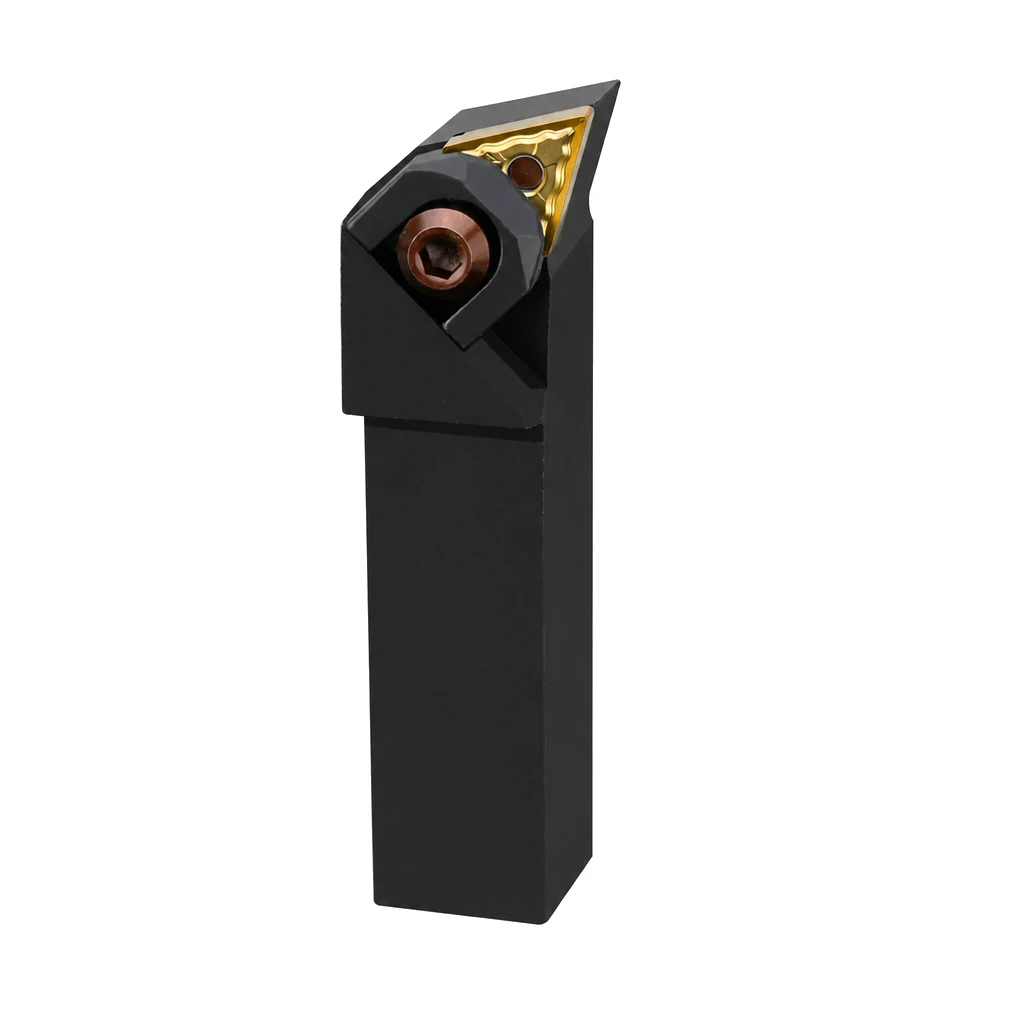

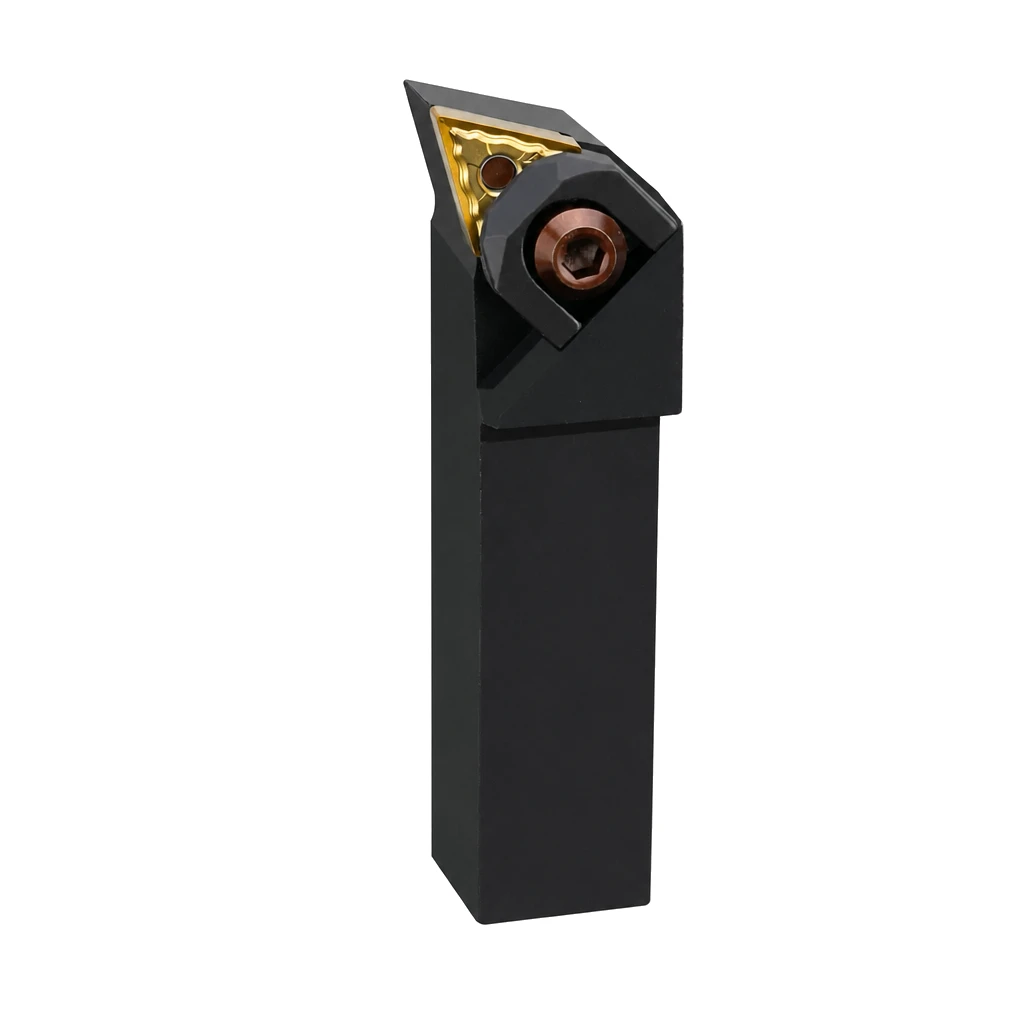

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 2 rozmiarach trzonka. Płytki TNMG sprzedawane osobno - kompatybilne ze standardowymi gatunkami od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marki niemarkowe) zgodnymi z normą ISO 5608.
Zastosowanie
- Toczenie tylnych odsadzeń pod kątem 105°
- Toczenie zgrubne wałków
- Planowanie czołowe
- Fazowanie krawędzi

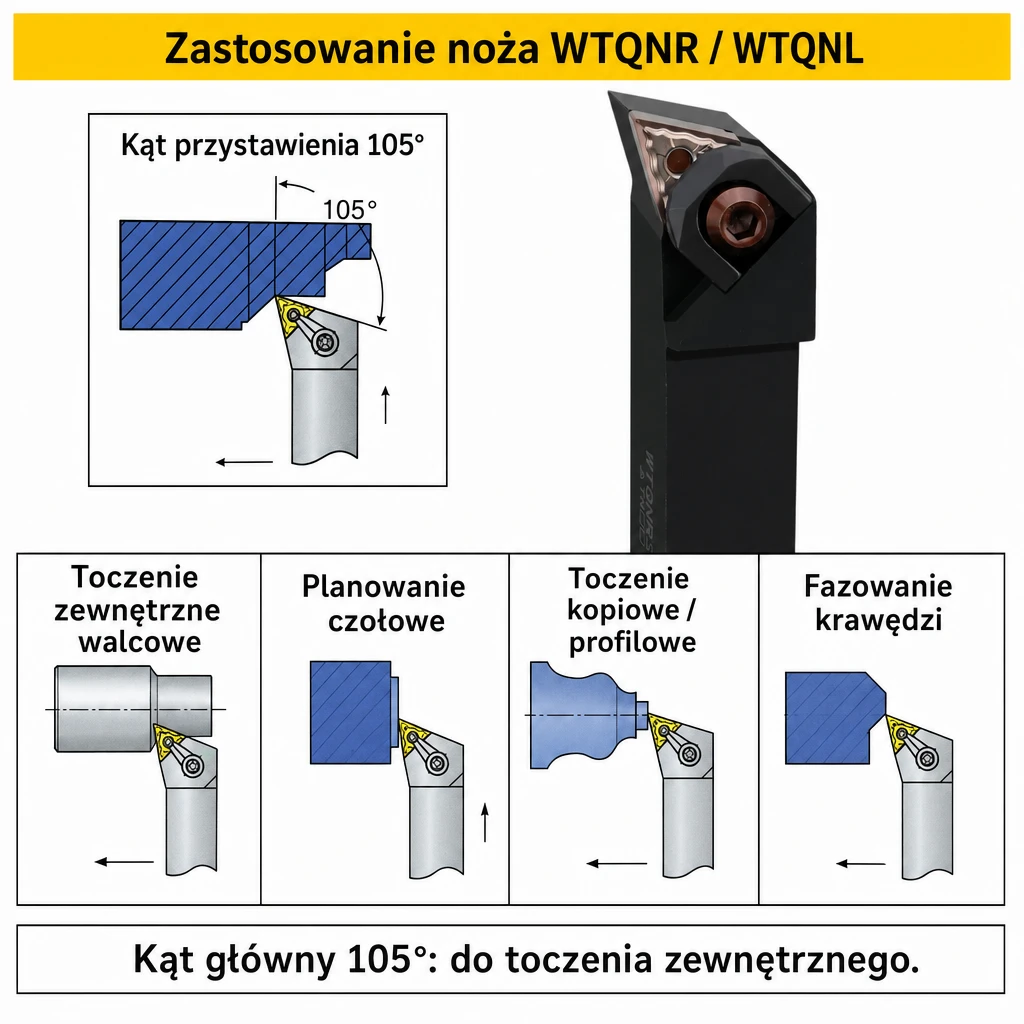

Patrz grafika „Zastosowanie noża WTQNR / WTQNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 105°.
Specyfikacja
| Parametr | Wartość |
|---|---|
| Typ narzędzia | Nóż tokarski składany do toczenia zewnętrznego |

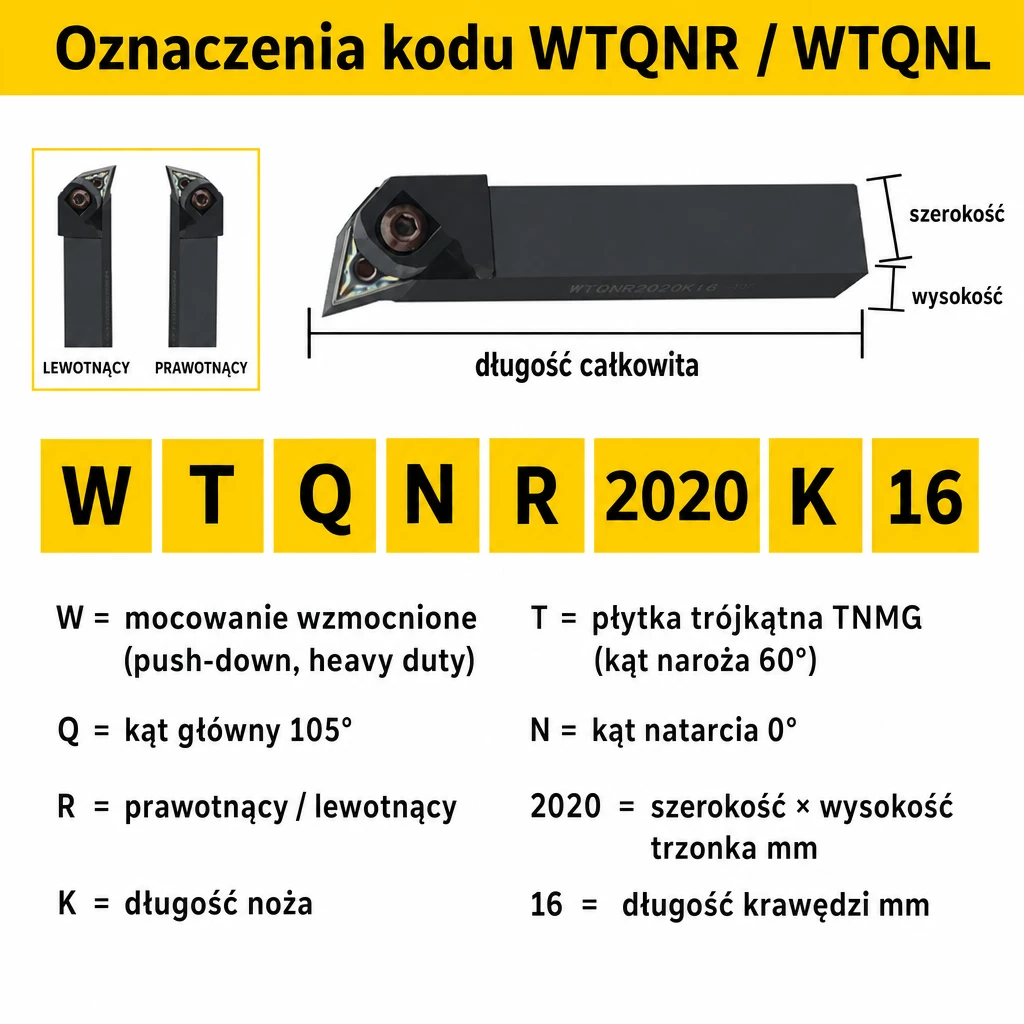

| Oznaczenie ISO | WTQNR (prawotnący) / WTQNL (lewotnący) |
| Kąt główny przystawienia (κ) | 105° |
| Kąt naroża płytki | 60° |
| Kąt natarcia płytki (γ) | 0° |
| Typ płytki wymiennej | TNMG |
| Mocowanie płytki | Wzmocnione push-down (heavy duty) |
| Liczba wariantów | 2 rozmiarów × 2 kierunki |
| Materiał trzonka | Stal konstrukcyjna stopowa, oksydowana |
| Chłodzenie | Zewnętrzne |
| Klucze w zestawie | L3.0 + L5.0 |
| Płytka w zestawie | Nie - płytki TNMG sprzedawane osobno |
| Norma | ISO 5608 |
Dostępne rozmiary
| Model | Trzonek [mm] | Długość całkowita [mm] | Płytka wymienna |
|---|---|---|---|
| WTQNR1616H16 / WTQNL1616H16 | 16 × 16 | 100 | TNMG 160408 |
| WTQNR2020K16 / WTQNL2020K16 | 20 × 20 | 125 | TNMG 160408 |
Komponenty noża i części zamienne
Każdy nóż WTQNR / WTQNL korzysta z tego samego zestawu komponentów. Kody katalogowe pozwalają zamówić części zamienne.
| Element | Kod | Funkcja |
|---|---|---|
| Podkładka pod płytkę | MT1604 | Podparcie wzmocnione |
| Trzpień ustalający | CTM617 | Pozycjonowanie płytki |
| Płyta dociskowa | PT1816 | Mocowanie push-down |
| Śruba dociskowa | ML0625 | Mocowanie płyty dociskowej |
| Klucze imbusowe | L3.0 + L5.0 | Wymiana płytki |

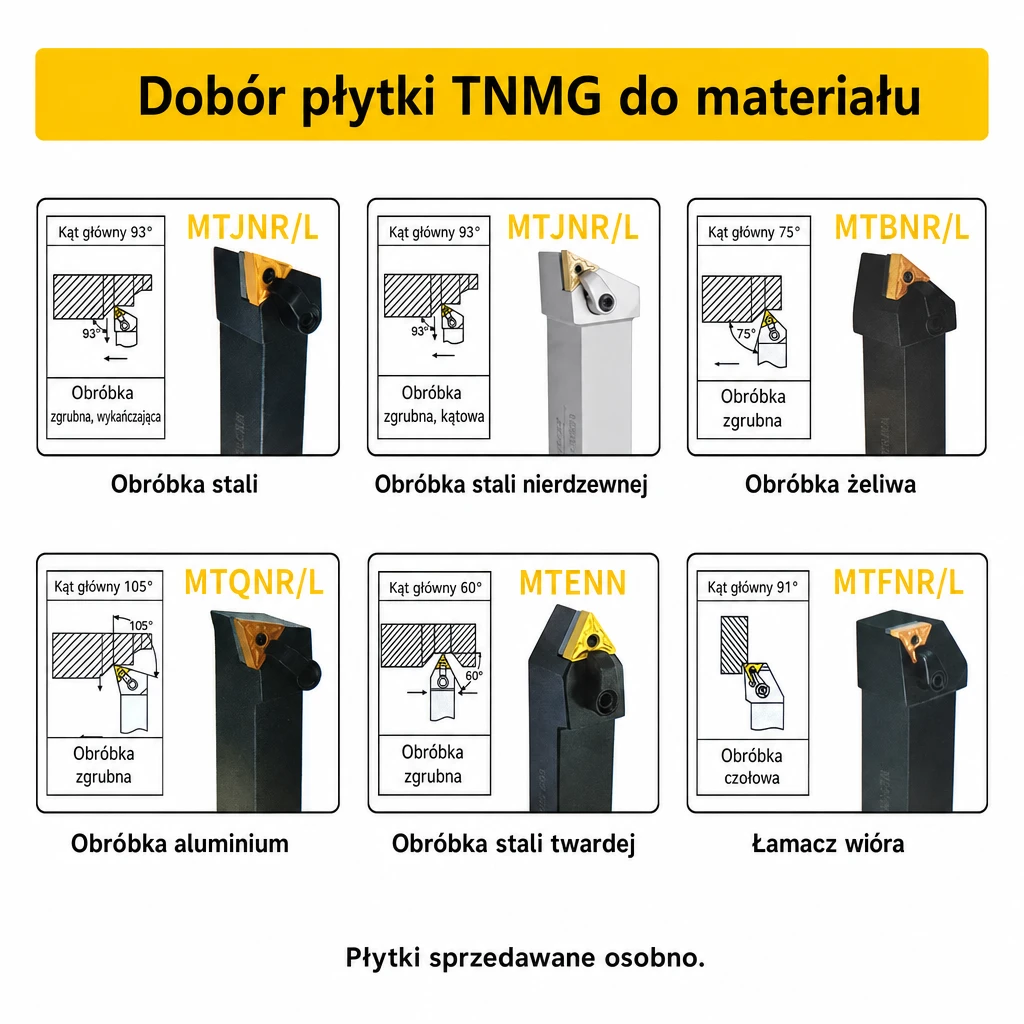

Dobór płytki do materiału
| Materiał obrabiany | Płytka zalecana | Charakterystyka |
|---|---|---|
| Stal konstrukcyjna (C45, S235) | TNMG NM | Uniwersalna geometria, PVD-TiAlN |
| Stal nierdzewna (304, 316) | TNMG MM | Łamacz wióra dla inox |
| Żeliwo szare (GG / GJL) | TNMG KM | Powłoka odporna na ścieranie |
| Aluminium, miedź, mosiądz | TNMG AL | Geometria pozytywna, ostra krawędź |
| Stal twarda (HRC 40-55) | TNMG HM | Wzmocniona krawędź, powłoka CVD |
| Stal wysokoutwardzona (HRC 55-65) | TNMG CBN | Płytka CBN |
Jak dobrać rozmiar noża
| Typ tokarki | Zalecany nóż |
|---|---|
| Tokarka warsztatowa, hobbystyczna | WTQNR1616H16 (16 mm) |
| Standardowa tokarka CNC | WTQNR2020K16 (20 mm) |
FAQ
Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż WTQNR sprzedawany jest jako sam trzonek z kompletem komponentów (MT1604, CTM617, PT1816, ML0625) oraz kluczami imbusowymi L3.0 + L5.0. Płytki TNMG sprzedajemy osobno w kategorii „Płytki tokarskie TNMG".
Czym różni się WTQNR od WTQNL?
R oznacza nóż prawotnący, L oznacza nóż lewotnący. Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.
Czy można zamontować płytkę TNMG od innego producenta?
Tak. Gniazdo zgodne z normą ISO 5608 dla płytki TNMG. Pasują płytki dowolnego producenta zgodnego z normą.
Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr).
Jaki moment dociskania śruby mocującej?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla 25-32 mm: 8-12 Nm. Stosować klucz dynamometryczny.
Czy w zestawie są klucze do wymiany płytki?
Tak: L3.0 + L5.0.
Jakie są części zamienne dostępne?
Komponenty: MT1604, CTM617, PT1816, ML0625. Dostępne na zapytanie.
