Nóż tokarski składany WWLNR / WWLNL prawotnący i lewotnący, rozmiary 16-32 mm, płytka WNMG (08), wzmocnione mocowanie heavy duty

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 73,80 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz WWLNR1616H08 (prawotnący) WWLNL1616H08 (lewotnący) WWLNR2020K08 (prawotnący) WWLNL2020K08 (lewotnący) WWLNR2525M08 (prawotnący) WWLNL2525M08 (lewotnący) WWLNR3232P08 (prawotnący) WWLNL3232P08 (lewotnący)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

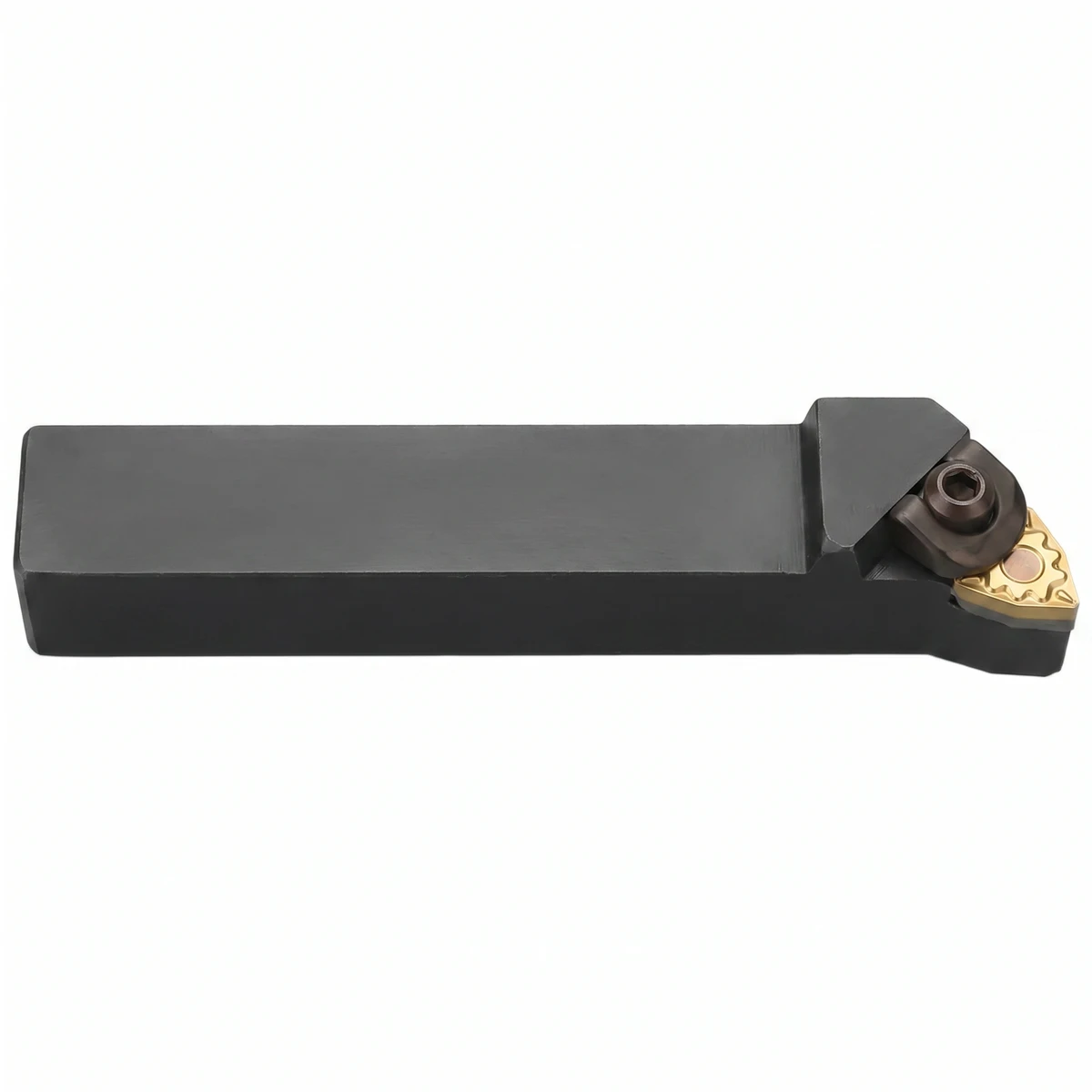

Nóż tokarski składany do toczenia zewnętrznego, w wersji o wzmocnionym mocowaniu typu W (heavy duty). Geometria 95° pozwala na agresywne toczenie wzdłużne i ciężką obróbkę zgrubną. Płytka WNMG (6 krawędzi skrawających) jest najbardziej ekonomicznym formatem - 6 ostrzy na jednej płytce. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną WNMG (6-krawędziowa (kąt naroża 80°)), mocowanie wielopunktowe ciężkie (heavy duty, typ W). Kąt główny przystawienia 95°, kąt natarcia płytki 0°.

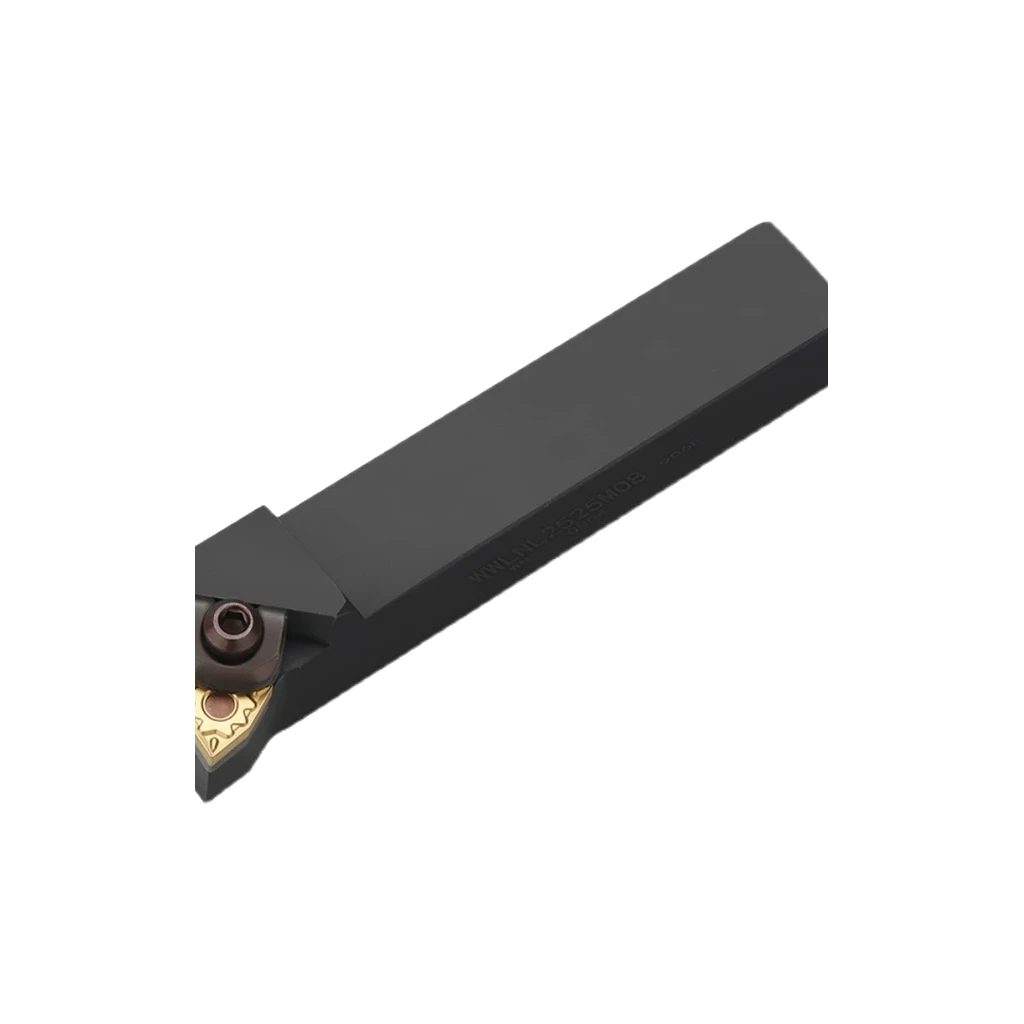

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w 4 rozmiarach trzonka. Płytki WNMG sprzedawane osobno - kompatybilne z większością gatunków i geometrii od różnych producentów (Sandvik, Iscar, Mitsubishi, Korloy, marek niemarkowych) zgodnych z normą ISO.

Zastosowanie

  • Toczenie zewnętrzne walcowe pod kątem 95°
  • Planowanie czołowe
  • Toczenie zgrubne (ciężkie naddatki)
  • Fazowanie krawędzi

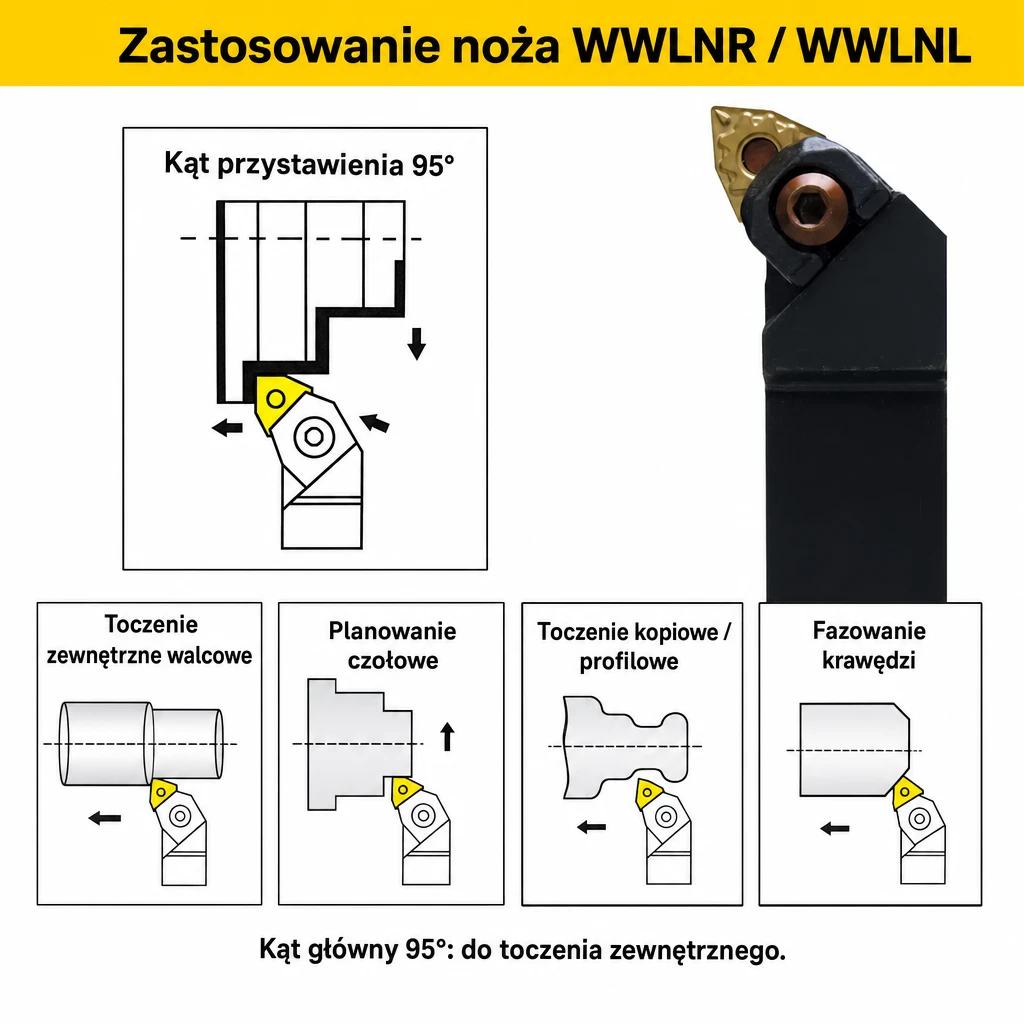

Patrz grafika „Zastosowanie noża WWLNR / WWLNL" w galerii produktu - pokazuje wizualnie operacje wykonywane tym narzędziem oraz schemat kąta przystawienia 95°.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego

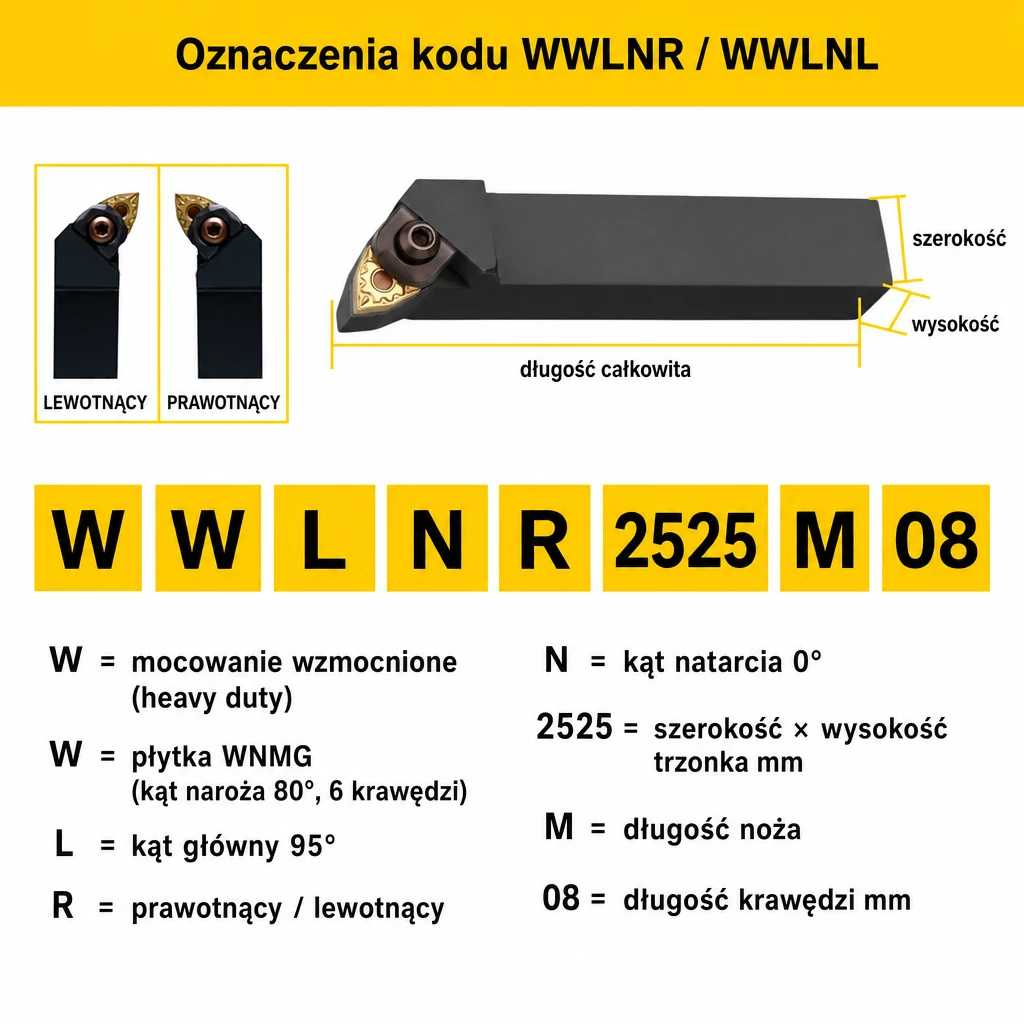

Oznaczenie ISOWWLNR (prawotnący) / WWLNL (lewotnący)
Kąt główny przystawienia (κ)95°
Kąt naroża płytki80°
Kąt natarcia płytki (γ)0°
Typ płytki wymiennejWNMG (6-krawędziowa (kąt naroża 80°))
Mocowanie płytkiWielopunktowe ciężkie (heavy duty, typ w)
Liczba wariantów4 (rozmiary × kierunki)
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieImbusowe L2.5 + L3.0
Płytka w zestawieNie - płytki WNMG sprzedawane osobno
NormaISO 5608

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
WWLNR1616H08 / WWLNL1616H0816 × 16100WNMG 080408
WWLNR2020K08 / WWLNL2020K0820 × 20125WNMG 080408
WWLNR2525M08 / WWLNL2525M0825 × 25150WNMG 080408
WWLNR3232P08 / WWLNL3232P0832 × 32170WNMG 080408

Komponenty noża i części zamienne

Każdy nóż WWLNR / WWLNL korzysta z tego samego zestawu komponentów. Kody katalogowe poniżej pozwalają zamówić części zamienne przy wymianie zużytych elementów.

ElementKod katalogowyFunkcja
Podkładka pod płytkęMW0804Podparcie i ochrona dna gniazda
Trzpień ustalającyCT618Pozycjonowanie płytki w gnieździe
Płyta dociskowaHL1814Docisk płytki od góry, mocowanie wzmocnione
Śruba dociskowaMCS625Mocowanie płyty dociskowej
Klucze imbusoweL2.5 + L3.0Wymiana płytki i regulacja docisku

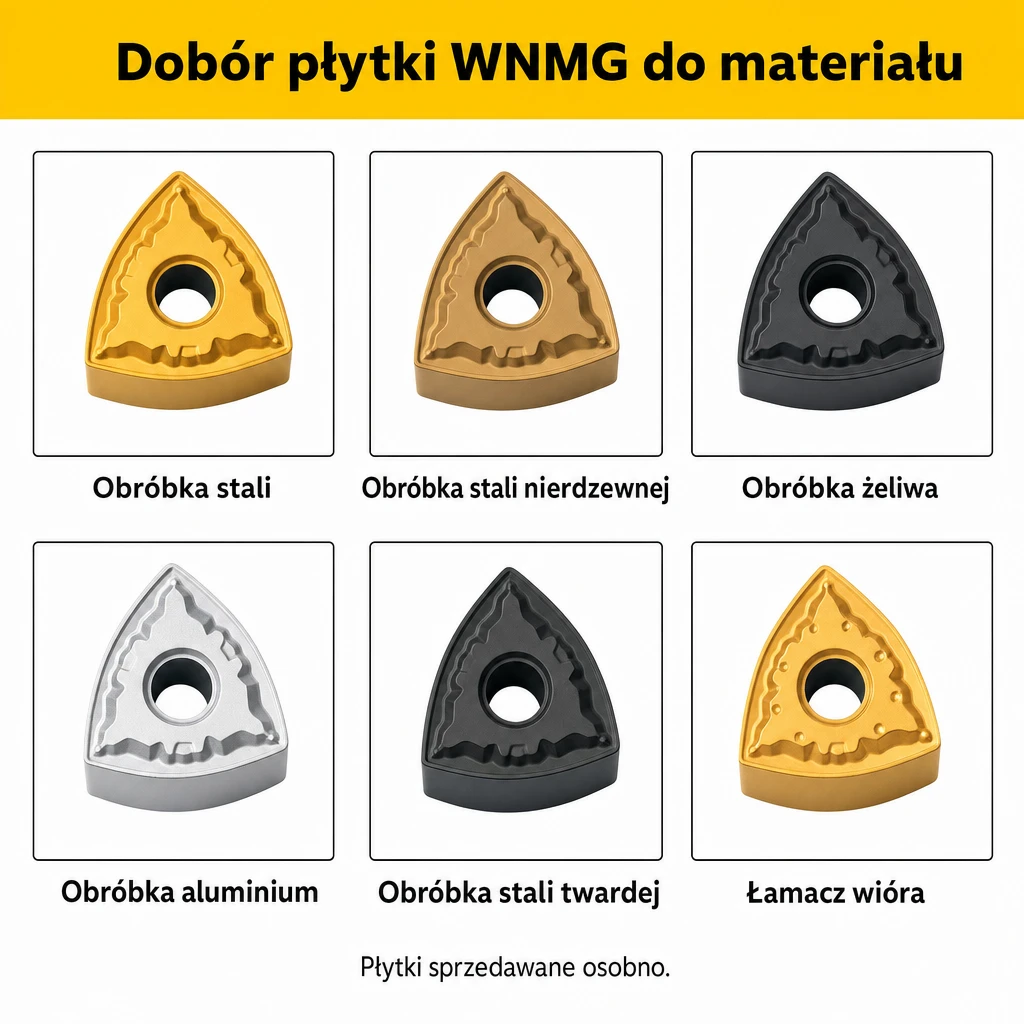

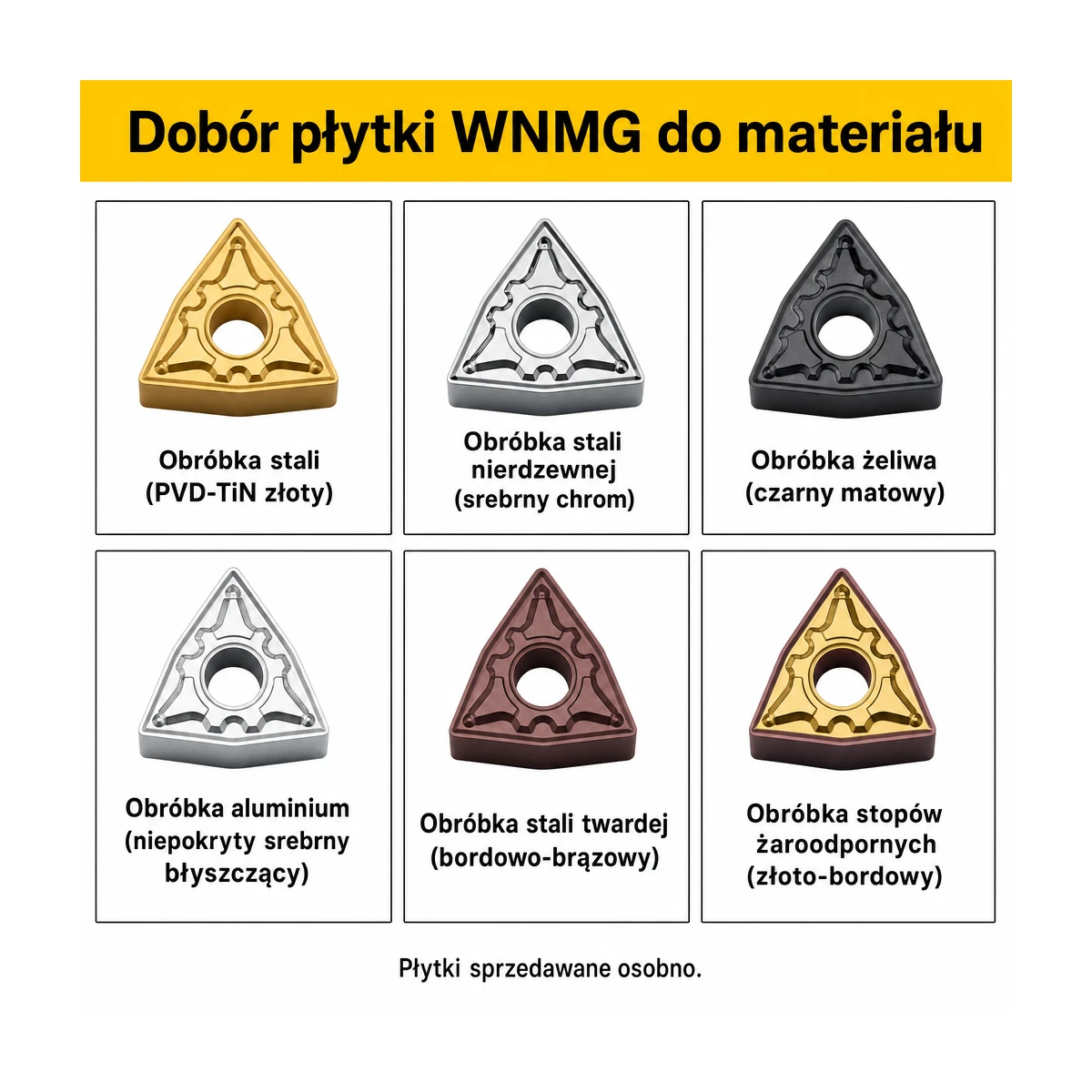

Dobór płytki do materiału

Materiał obrabianyPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)WNMG 080408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)WNMG 080408 MMŁamacz wióra dla inox, odporność na zażegnanie
Żeliwo szare (GG / GJL)WNMG 080408 KMPowłoka odporna na ścieranie, geometria neutralna
Aluminium, miedź, mosiądzWNMG 080408 ALGeometria pozytywna, ostra krawędź, polerowana
Stal twarda (HRC 40-55)WNMG 080408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)WNMG 080404 / CBNPłytka CBN, mniejszy promień naroża

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Tokarka warsztatowa, hobbystycznaWWLNR1616H08 (16 mm)
Standardowa tokarka CNC do średnich detaliWWLNR2020K08 (20 mm)
Tokarka CNC do średnich-dużych detaliWWLNR2525M08 (25 mm)
Tokarka CNC do dużych detali, obróbka ciężkaWWLNR3232P08 (32 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż WWLNR sprzedawany jest jako sam trzonek z kompletem komponentów dociskowych (podkładka MW0804, trzpień CT618, płyta dociskowa HL1814, śruba MCS625) oraz kluczami imbusowymi L2.5 + L3.0. Płytki WNMG sprzedajemy osobno w kategorii „Płytki tokarskie WNMG".

Czym różni się WWLNR od WWLNL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę WNMG od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO 5608 dla płytki WNMG 080408. Pasują płytki dowolnego producenta zgodnego z normą - Sandvik, Iscar, Mitsubishi, Korloy, Walter oraz marki niemarkowe.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 95° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla rozmiarów 16-20 mm: 4-6 Nm. Dla rozmiarów 25-32 mm: 8-12 Nm. Dla 40 mm: 12-15 Nm. Stosować klucz dynamometryczny po posmarowaniu gwintu pastą molibdenową.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 + L3.0.

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów komponenty są takie same: MW0804, CT618, HL1814, MCS625. Części zamienne dostępne na zapytanie - skontaktuj się z biurem obsługi.
