Fazownik VHM TiSiN — 2 lub 3 ostrza
Fazowanie i nakiełkowanie · kąty 30–150° · chwyt walcowy · praca maszynowa
Fazownik z pełnego węglika spiekanego VHM z powłoką TiSiN służy do wykonywania stożkowych faz oraz nakiełkowania. Rodzina obejmuje wykonania dwuostrzowe i trzyostrzowe. Liczba ostrzy zależy od wybranego kąta oraz średnicy narzędzia i jest podana w końcówce oznaczenia jako 2T lub 3T.
Stożkowa część skrawająca i walcowy chwyt tworzą jedno narzędzie. Dobieraj je według kąta wierzchołkowego, średnicy i długości całkowitej. Samo wskazanie średnicy nie określa geometrii końcówki ani liczby ostrzy.
1. Konstrukcja i powłoka TiSiN
Korpus wykonany jest z węglika spiekanego, a część robocza ma szlifowane krawędzie oraz powłokę TiSiN. Walcowy chwyt służy do mocowania w odpowiedniej oprawce. Przed zamocowaniem porównaj jego średnicę z wymiarem tulei lub gniazda oprawki.
| Cecha | Wykonanie |
|---|---|
| Rodzaj narzędzia | Fazownik trzpieniowy / nakiełek |
| Materiał | VHM — pełny węglik spiekany |
| Powłoka części roboczej | TiSiN |
| Geometria czoła | Stożkowa, z kątem wierzchołkowym właściwym dla wariantu |
| Liczba ostrzy | 2 albo 3 — zgodnie z oznaczeniem 2T lub 3T |
| Chwyt | Walcowy |
| Jednostka sprzedaży | 1 sztuka wybranego rozmiaru |
Warianty o takim samym kącie mogą różnić się średnicą, długością lub liczbą ostrzy. Odczytaj wszystkie człony oznaczenia przed wyborem, a następnie porównaj je z kartą danego wariantu.
2. Materiały obrabiane
Główne zastosowania obejmują stal węglową, stal narzędziową, stal nierdzewną oraz elementy ulepszane cieplnie i hartowane. Dobór warunków pracy musi uwzględniać gatunek i rzeczywistą twardość detalu.
| Materiał | Dobór warunków pracy |
|---|---|
| Stal węglowa | Fazowanie i nakiełkowanie przy parametrach dostosowanych do gatunku stali. |
| Stal narzędziowa i formowa | Uwzględnij stan obróbki cieplnej detalu. |
| Stal nierdzewna | Zapewnij sztywne mocowanie i podawanie cieczy obróbkowej. |
| Elementy ulepszane cieplnie i hartowane | Dobierz parametry do rzeczywistej twardości i zakresu operacji. |
| Stopy aluminium, w tym odlewy ciśnieniowe | Stosuj ciecz obróbkową odpowiednią do stopu i procesu. |
| Miedź i jej stopy | Dobierz warunki skrawania oraz chłodzenie do konkretnego materiału. |
Zastosowanie cieczy obróbkowej jest zaleceniem dla pracy tym fazownikiem. Uwzględnij sposób doprowadzenia płynu do strefy skrawania oraz możliwość odprowadzania wiórów, szczególnie przy obróbce krawędzi otworów.
3. Kąt narzędzia i kształt fazy
Kąt zapisany w oznaczeniu jest pełnym kątem wierzchołkowym stożkowej końcówki. Nie oznacza kąta jednego boku względem osi narzędzia. Przykładowo przy kącie wierzchołkowym 90° tworząca stożka jest nachylona do osi pod kątem 45°.
Dobierz końcówkę do geometrii przewidzianej na rysunku detalu. Przy obróbce wejścia do otworu kąt narzędzia określa pochylenie powierzchni stożkowej, natomiast zakres zagłębienia wpływa na wielkość fazy. Głębokość ruchu ustalaj w programie dla konkretnej średnicy otworu i wymaganej fazy.
Rodzina obejmuje kąty 30°, 40°, 45°, 50°, 60°, 70°, 80°, 90°, 100°, 110°, 120°, 130°, 140° i 150°. Zakres średnic i długości nie jest jednakowy dla każdego kąta; właściwy wariant wybierz w selektorze.
4. Wymiary rodziny
| Parametr | Zakres lub oznaczenie |
|---|---|
| Średnica części skrawającej | Ø3–20 mm |
| Długość całkowita | 50, 60, 75, 100 lub 150 mm |
| Kąt wierzchołkowy | 30–150°, w dostępnych wykonaniach kątowych |
| Liczba ostrzy | 2T lub 3T |
Liczba poprzedzająca L oznacza długość całkowitą, mierzoną od końca chwytu do wierzchołka. Nie jest to długość ostrza ani dopuszczalna głębokość skrawania. Przy planowaniu dostępu uwzględnij również część chwytu osadzoną w oprawce.
Dłuższy wariant wybieraj ze względu na potrzebny dostęp do obrabianego miejsca. Wysięg narzędzia po zamocowaniu powinien odpowiadać temu dostępowi. Sprawdź prześwit dla oprawki i chwytu przy ścianach, stopniach oraz zagłębieniach detalu.
5. Jak odczytać kod wariantu

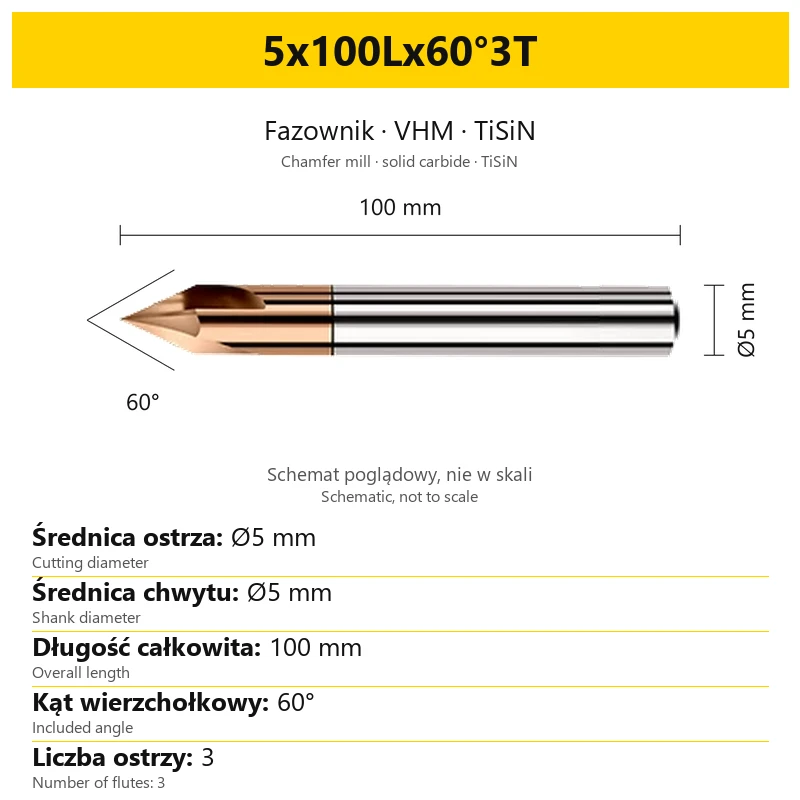

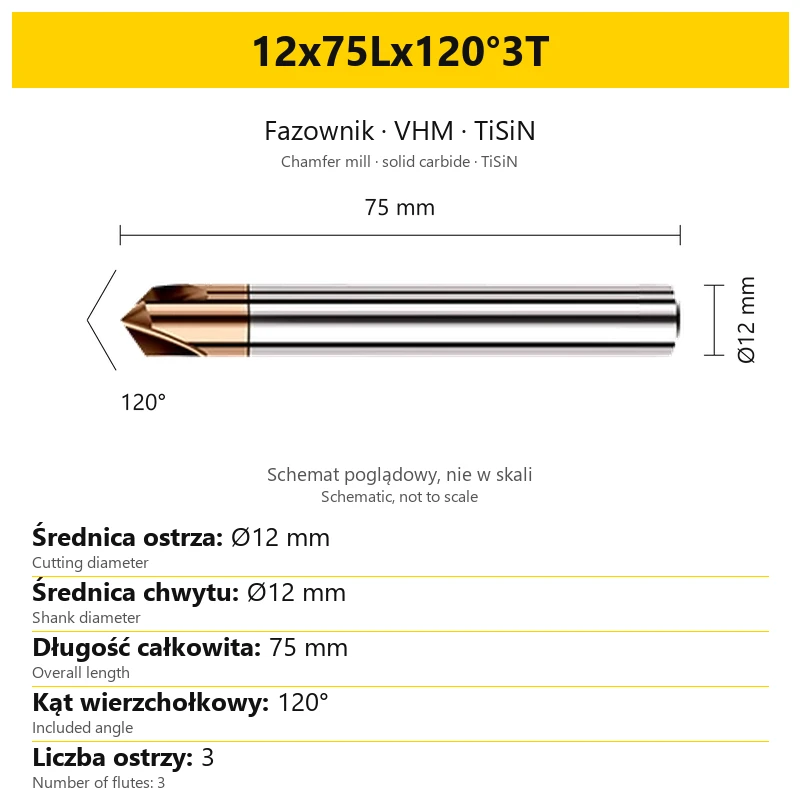

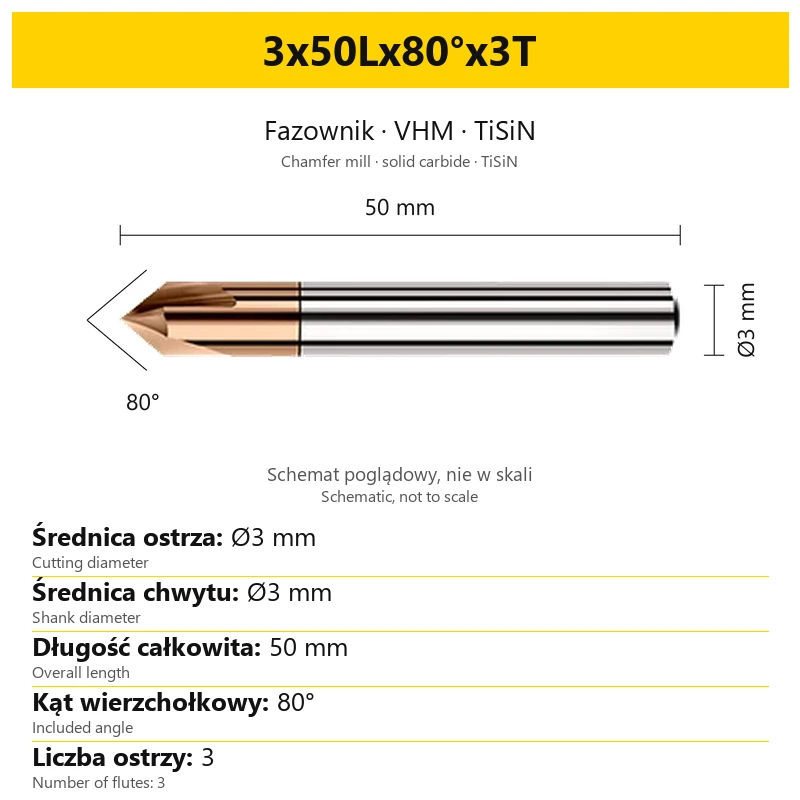

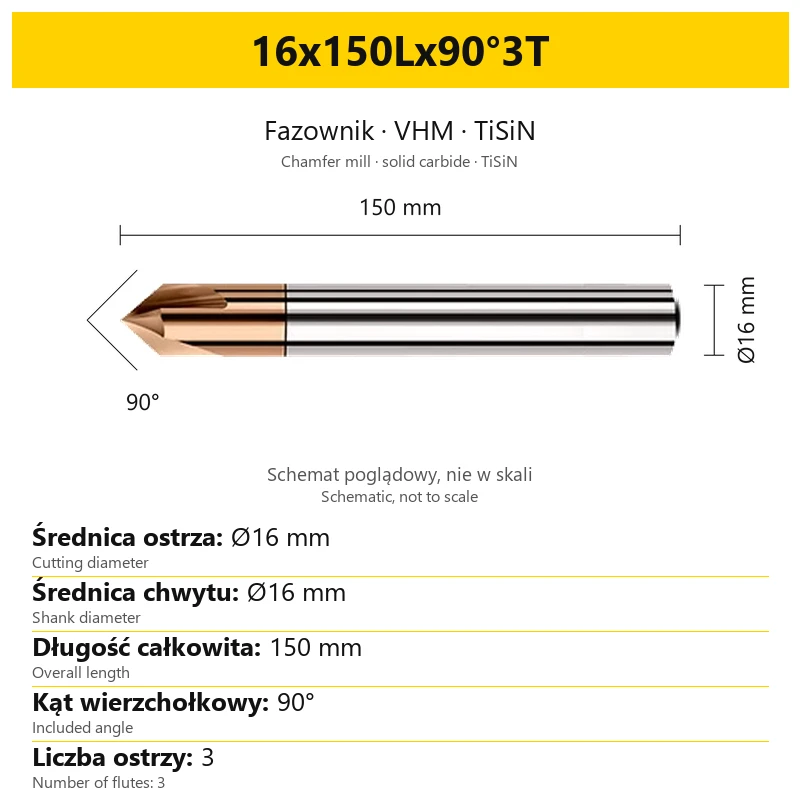

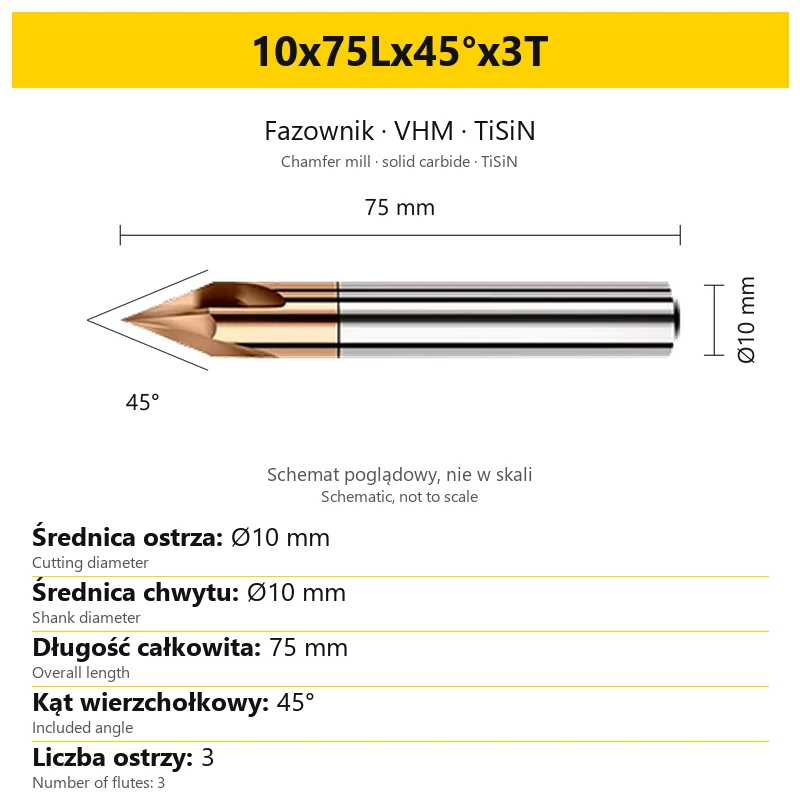

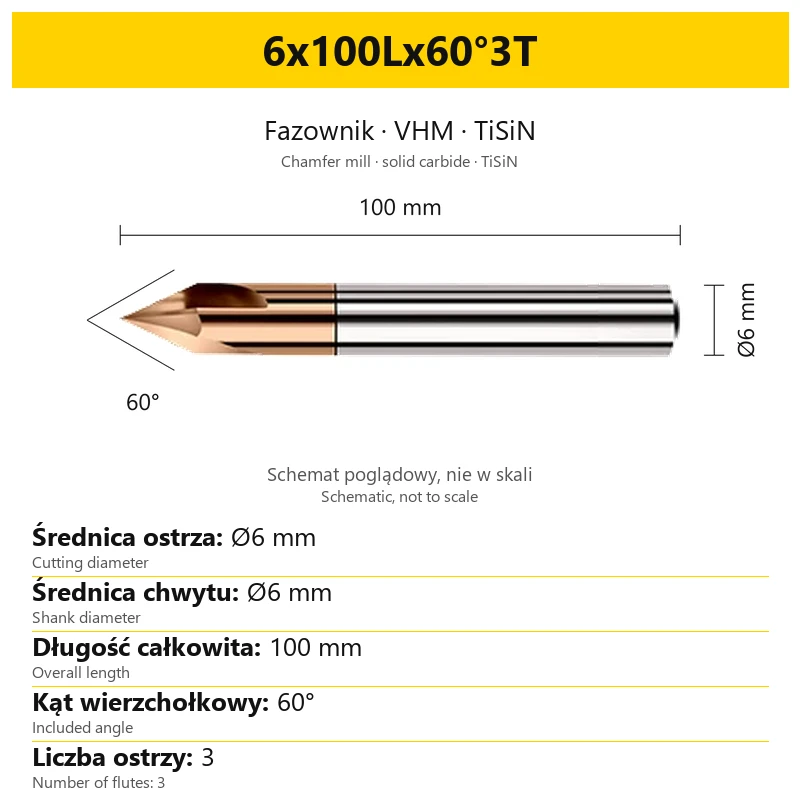

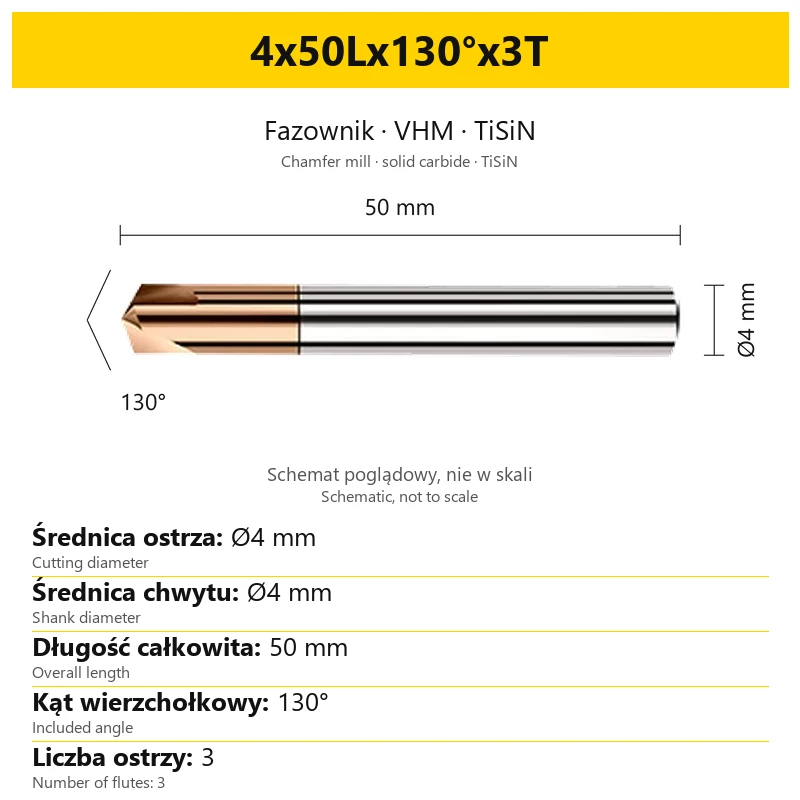

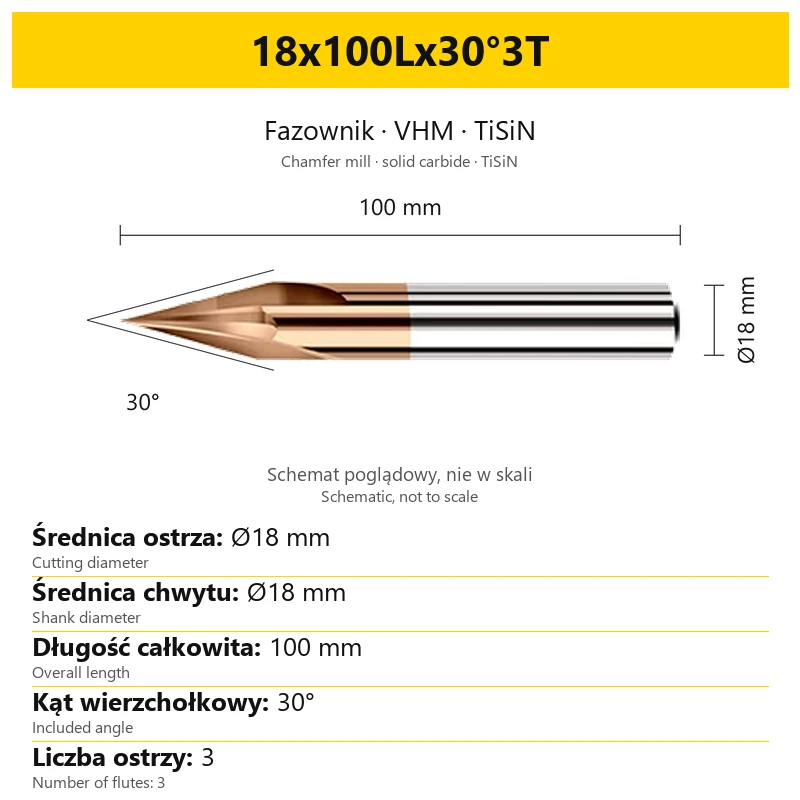

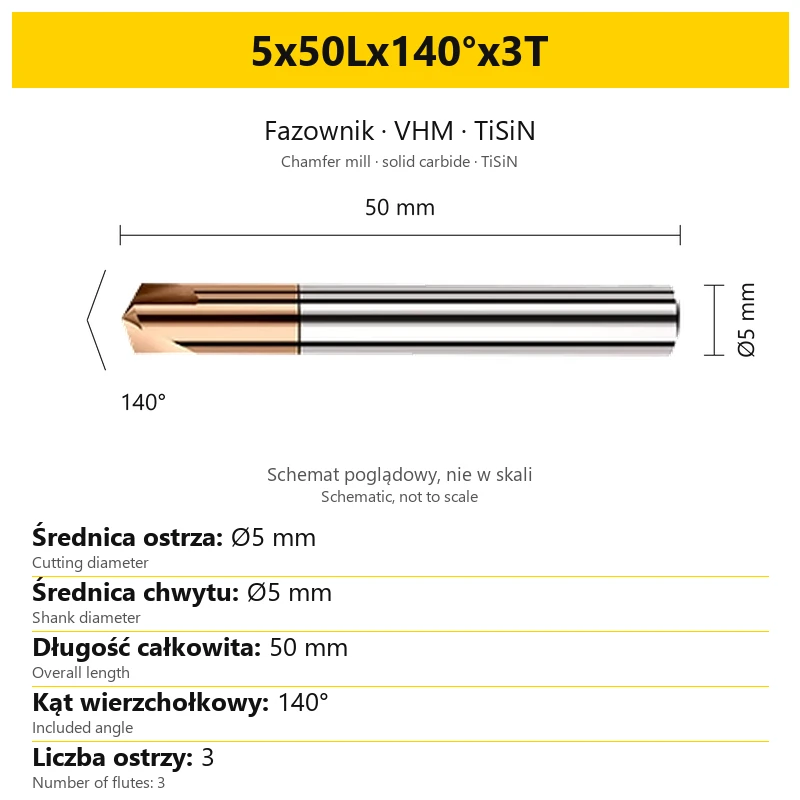

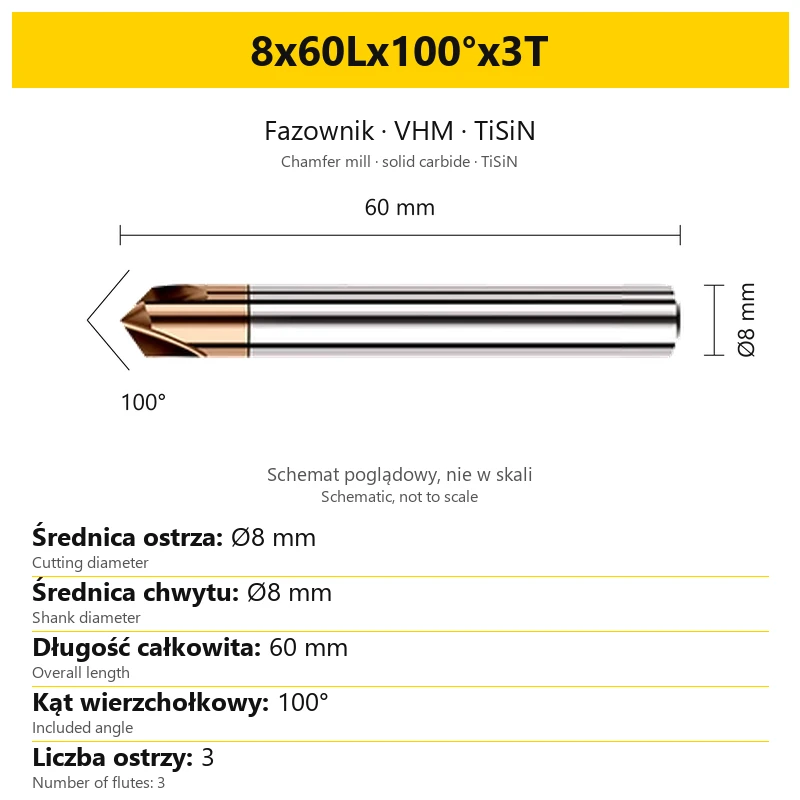

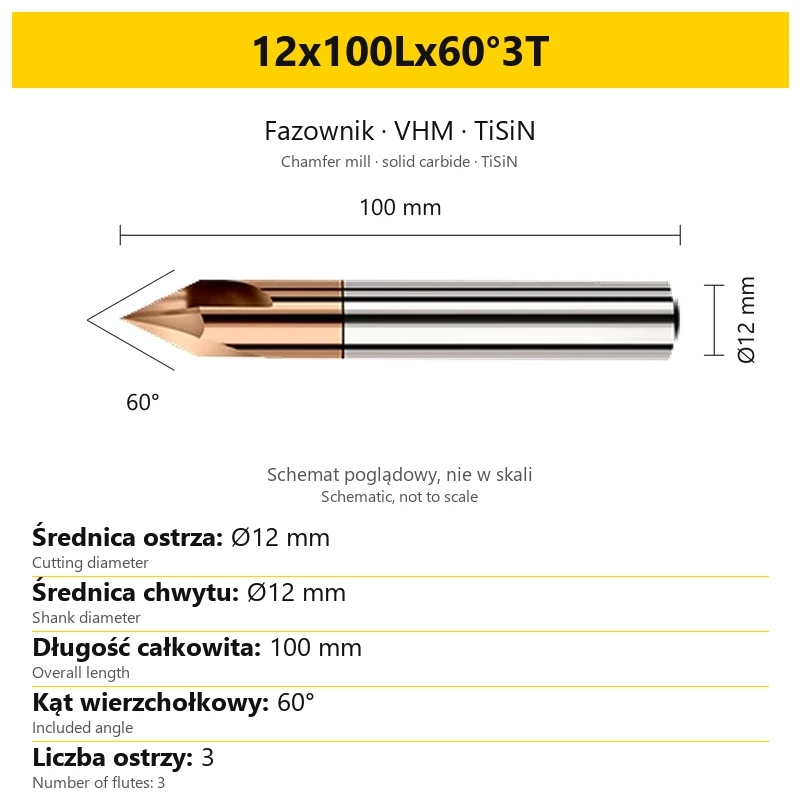

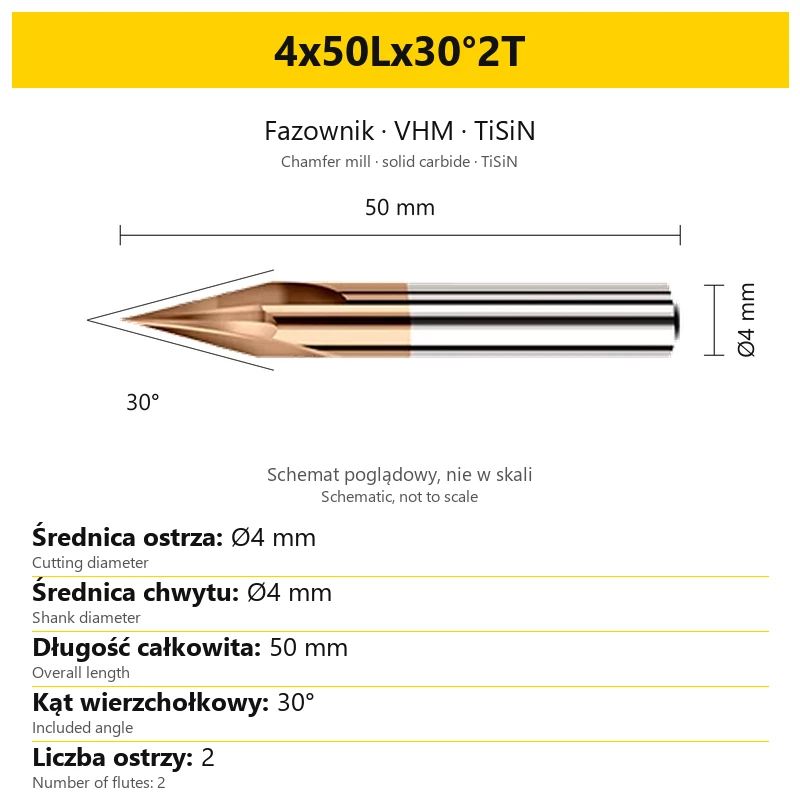

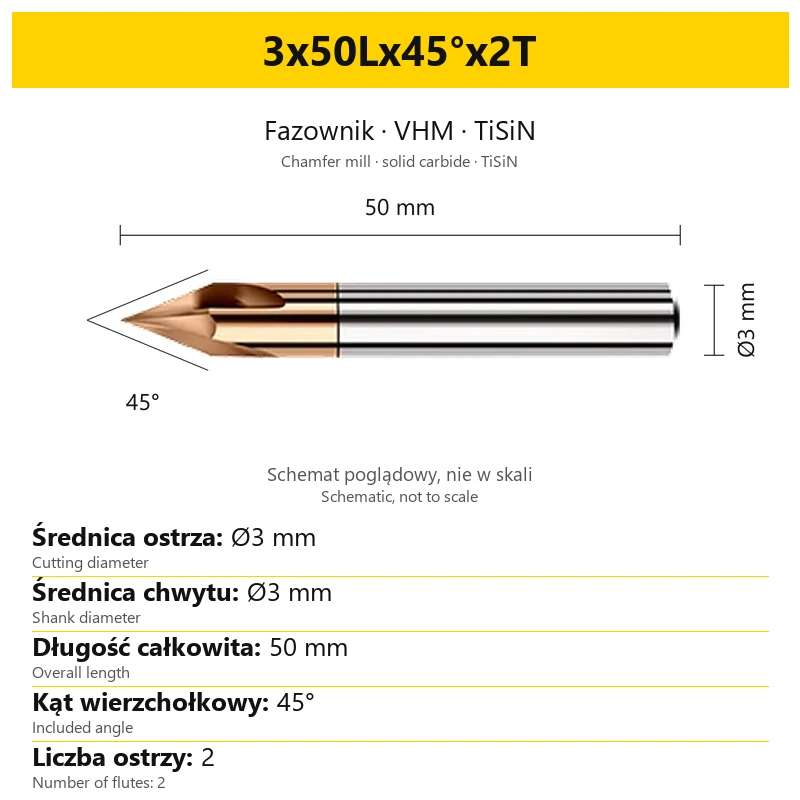

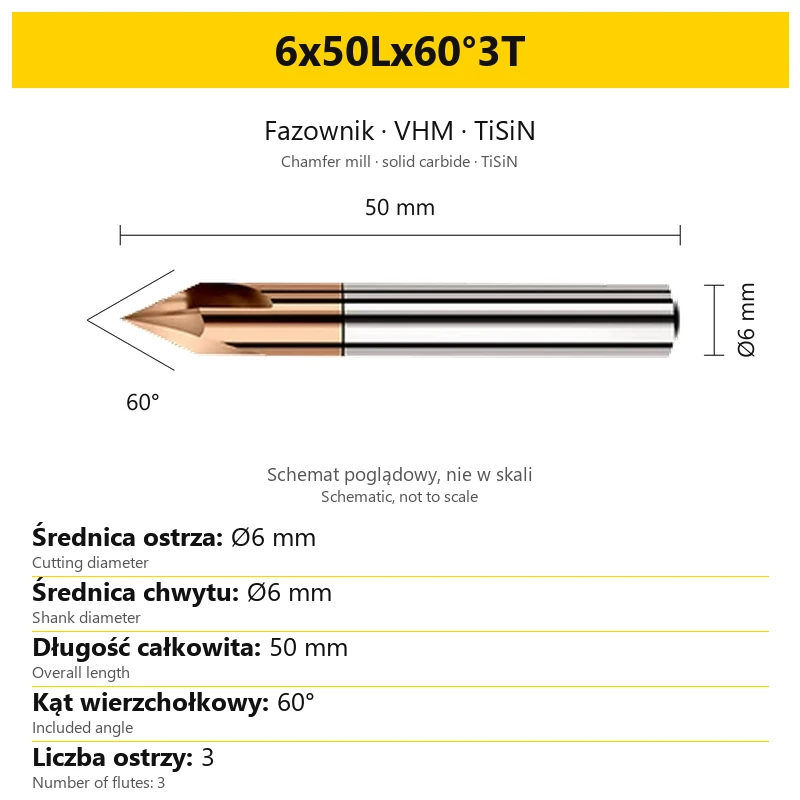

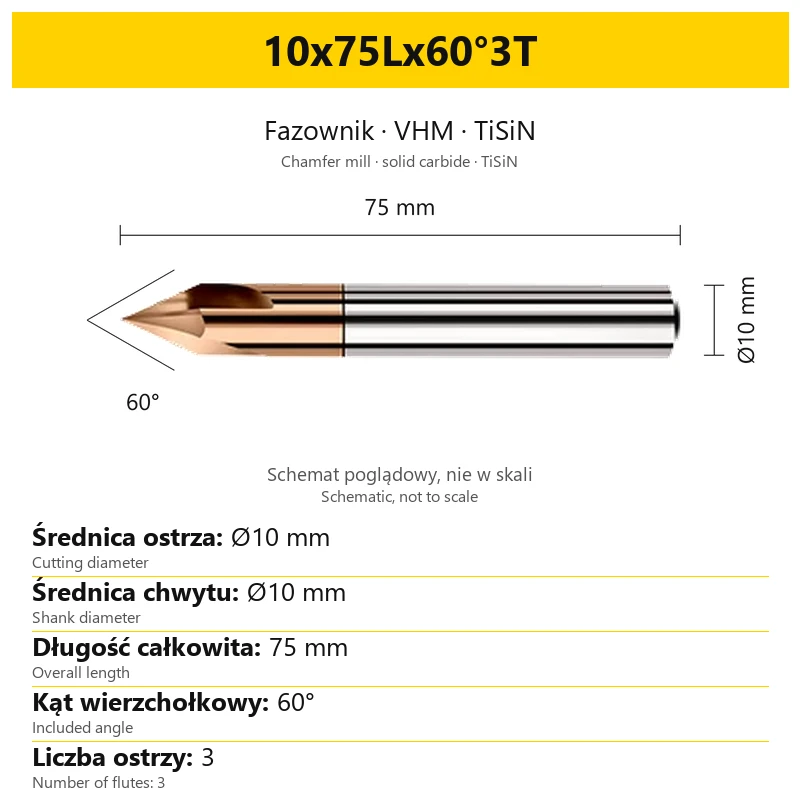

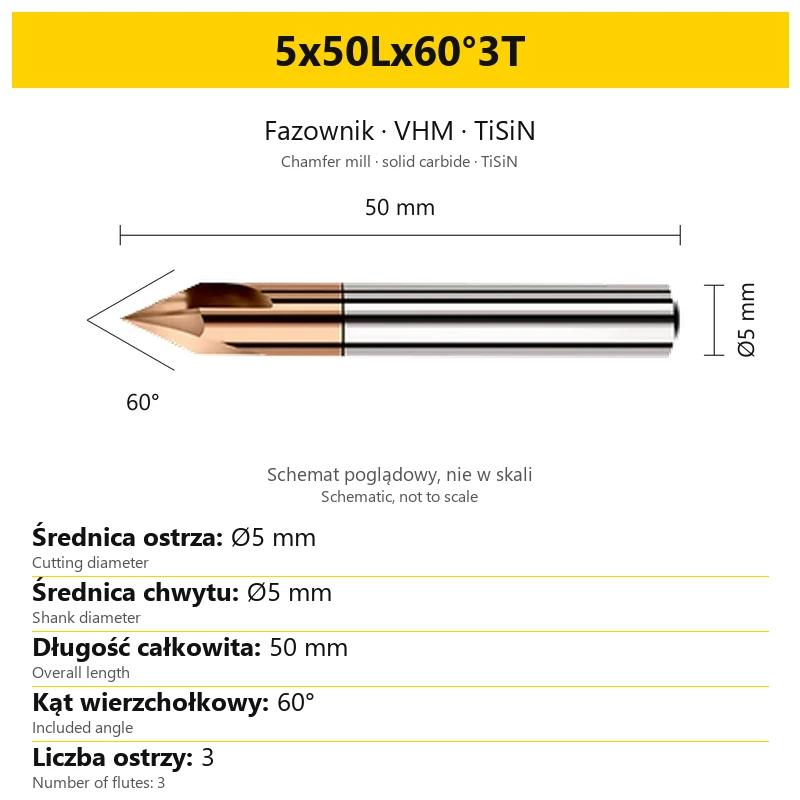

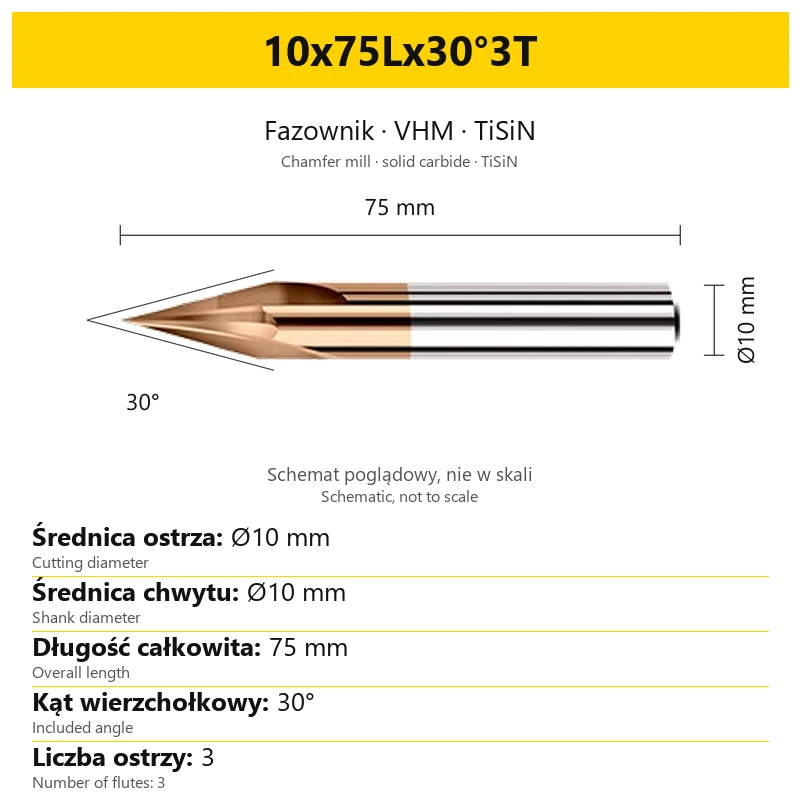

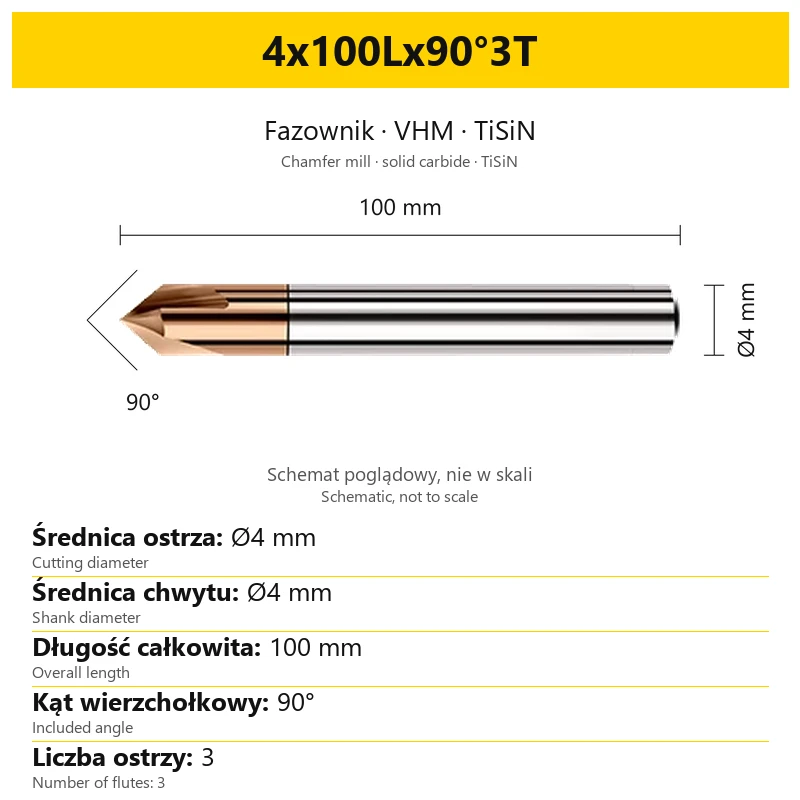

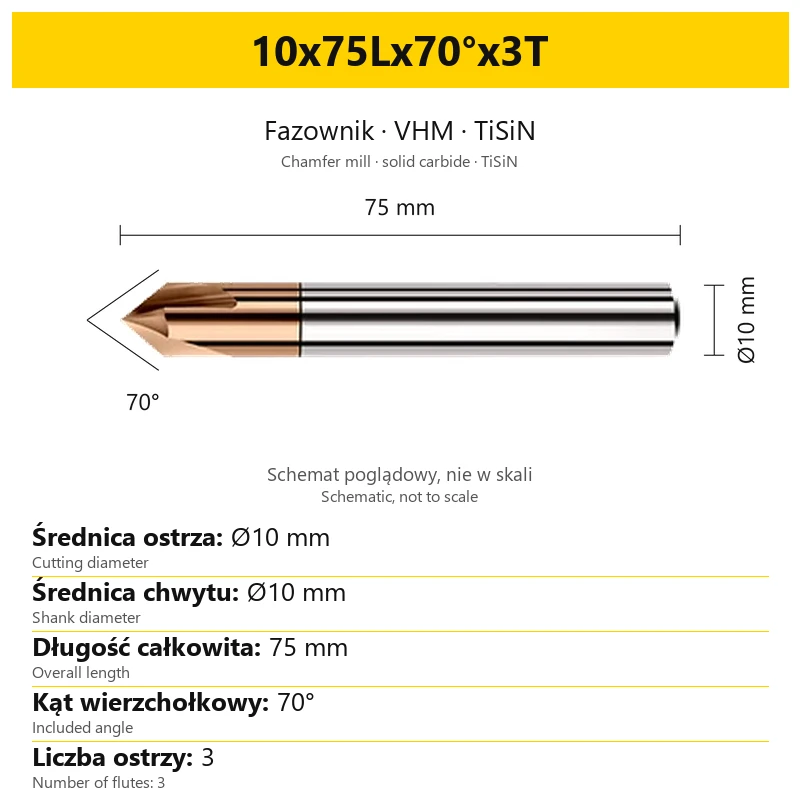

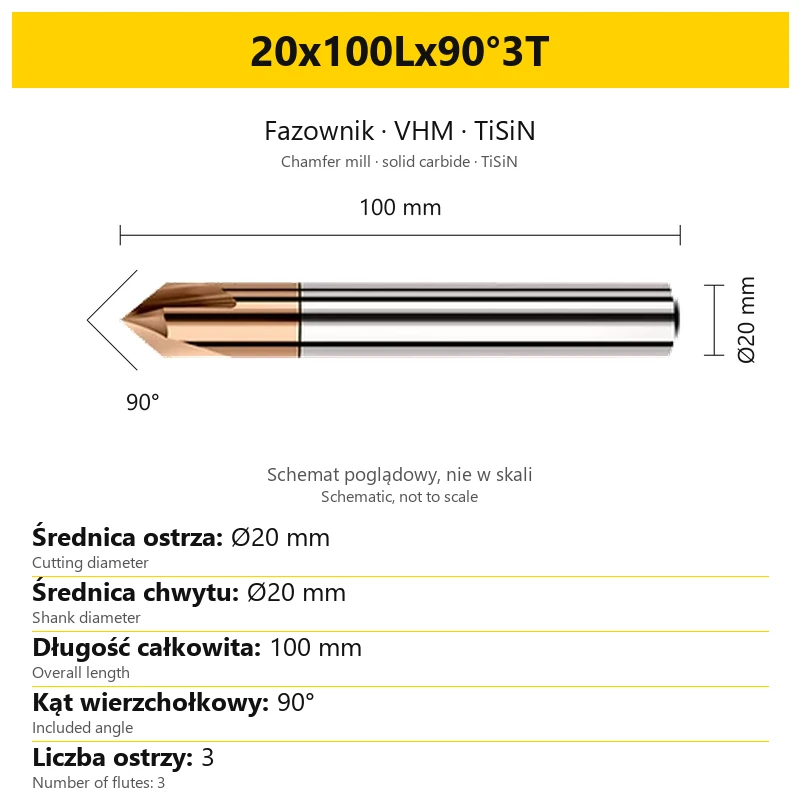

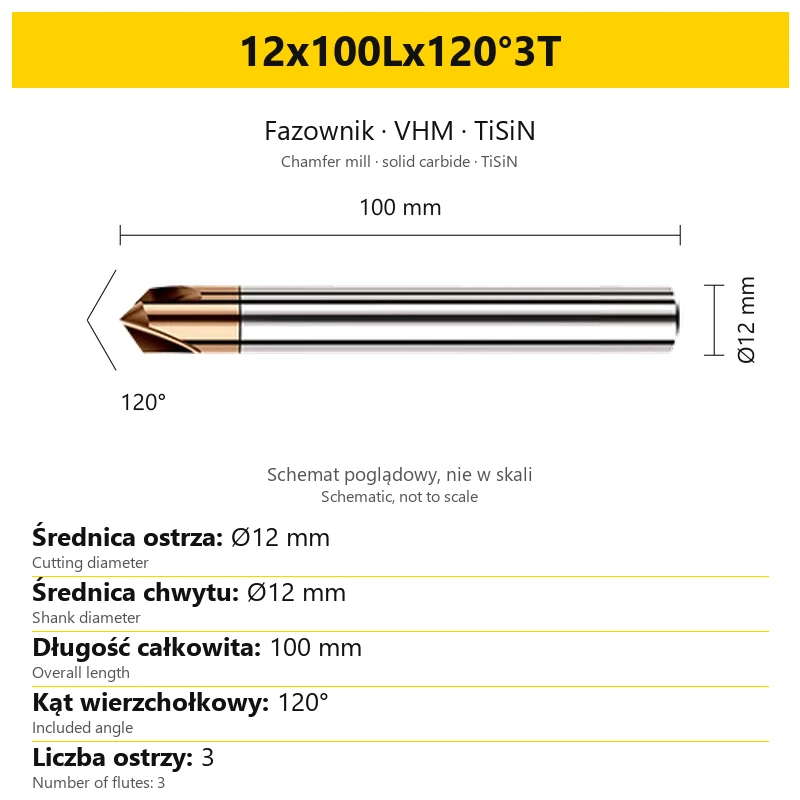

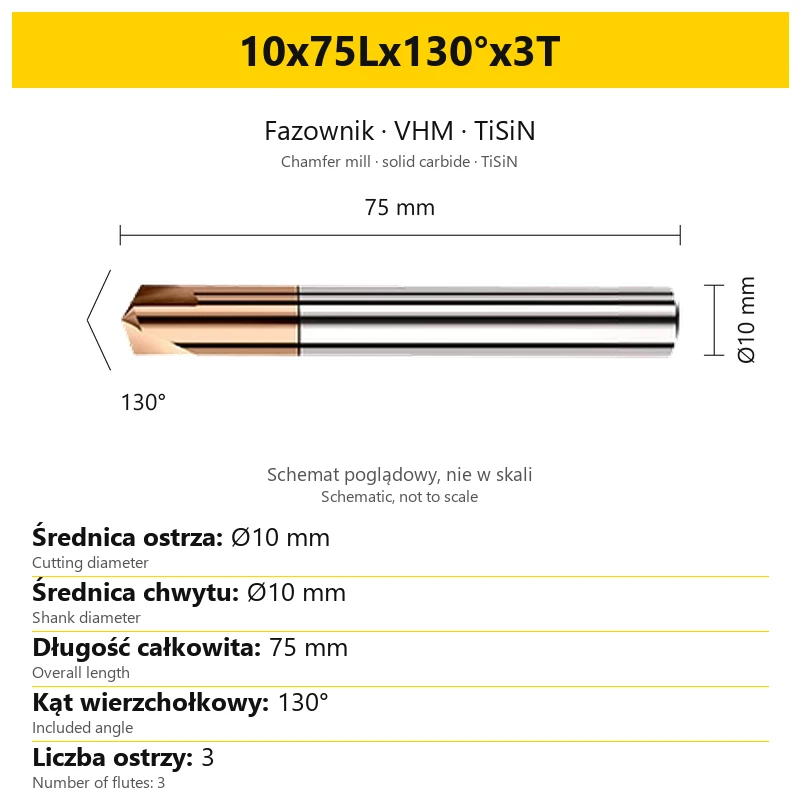

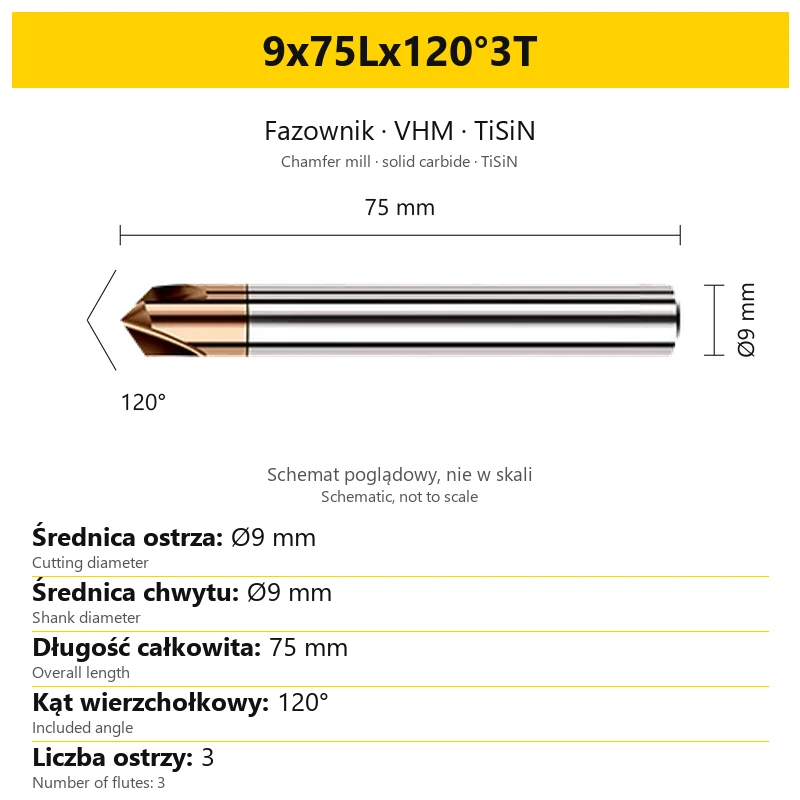

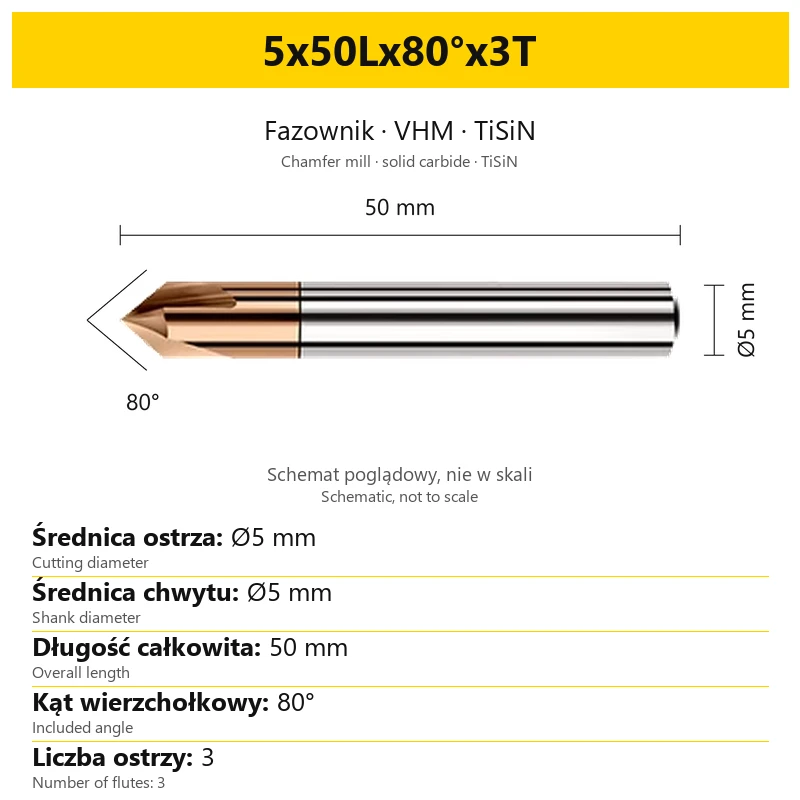

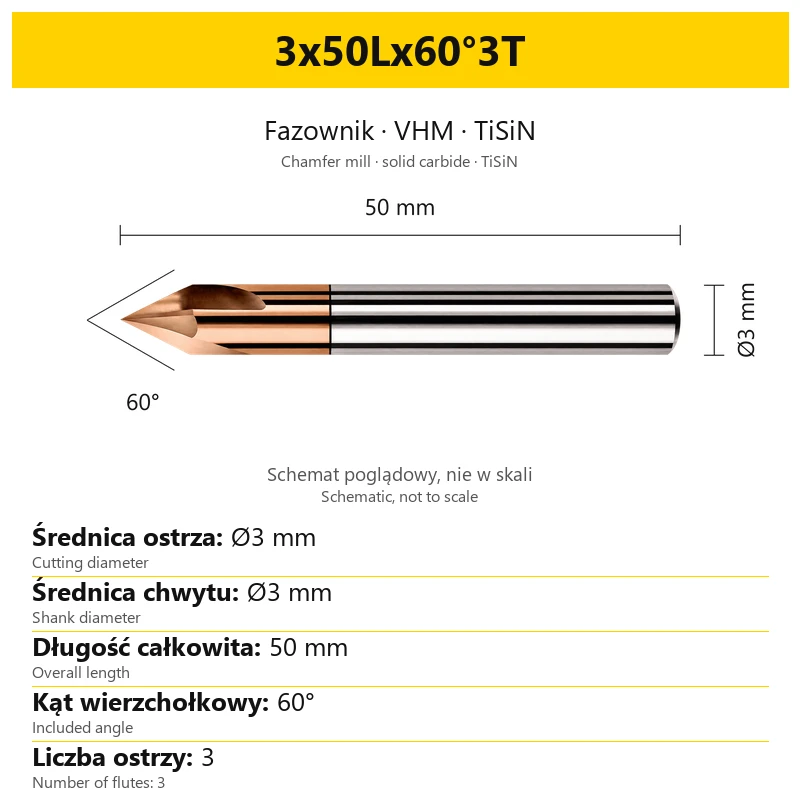

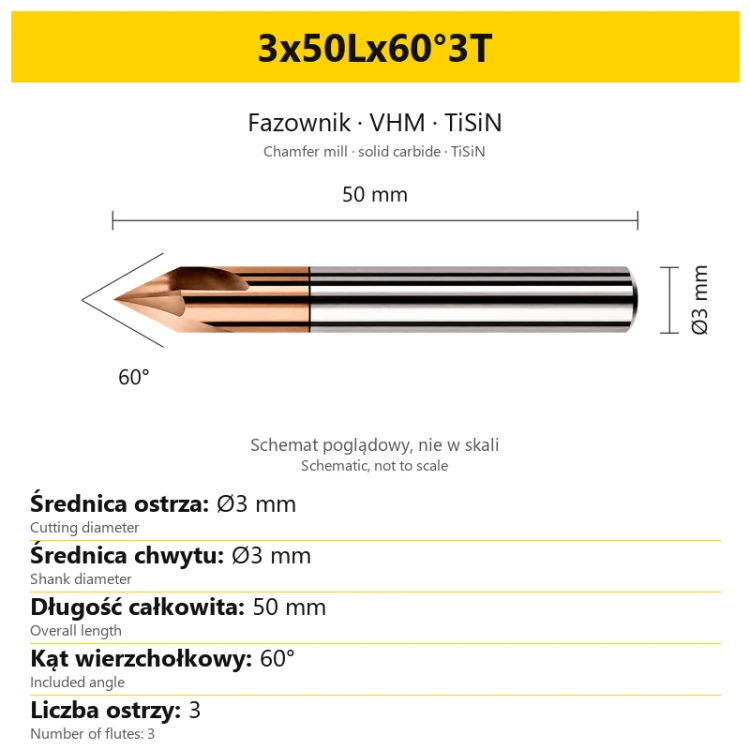

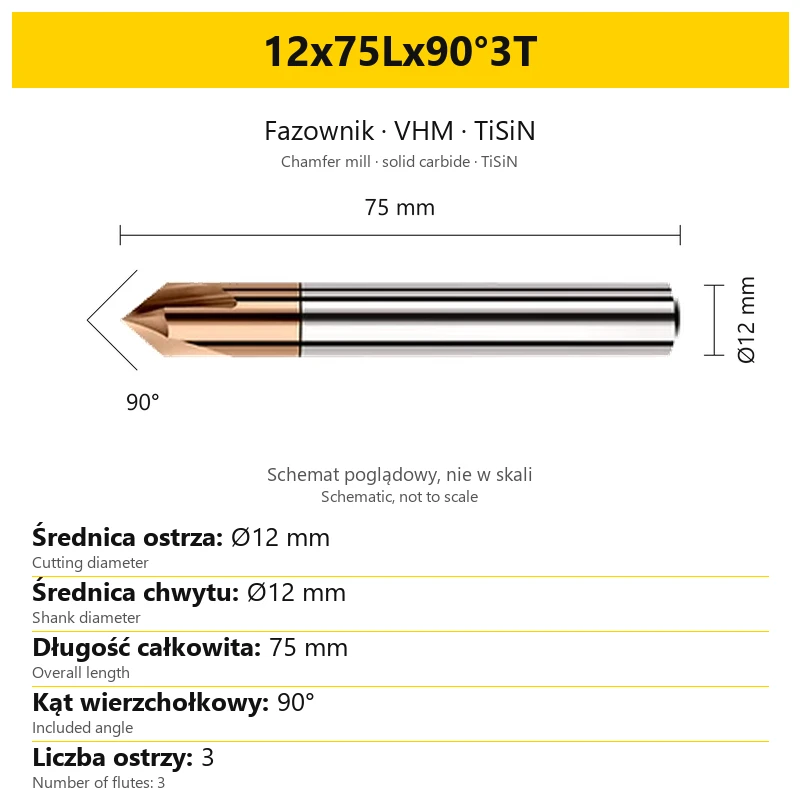

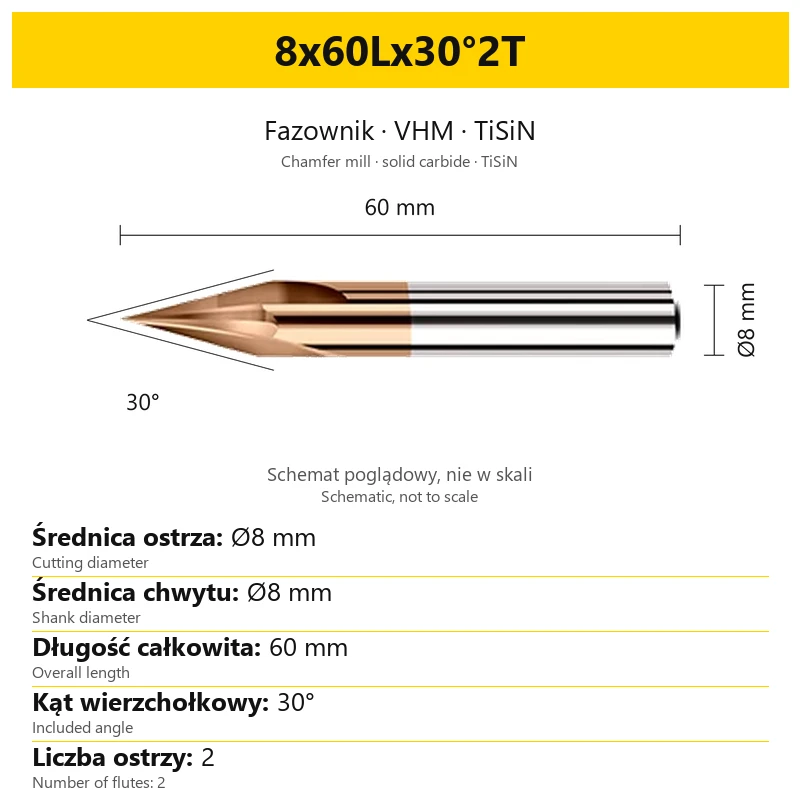

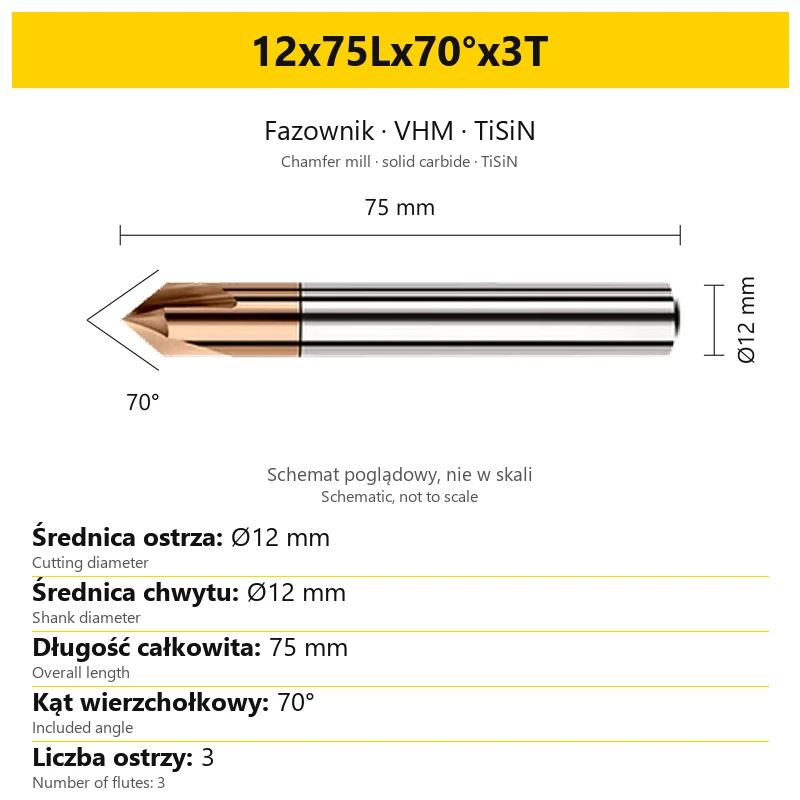

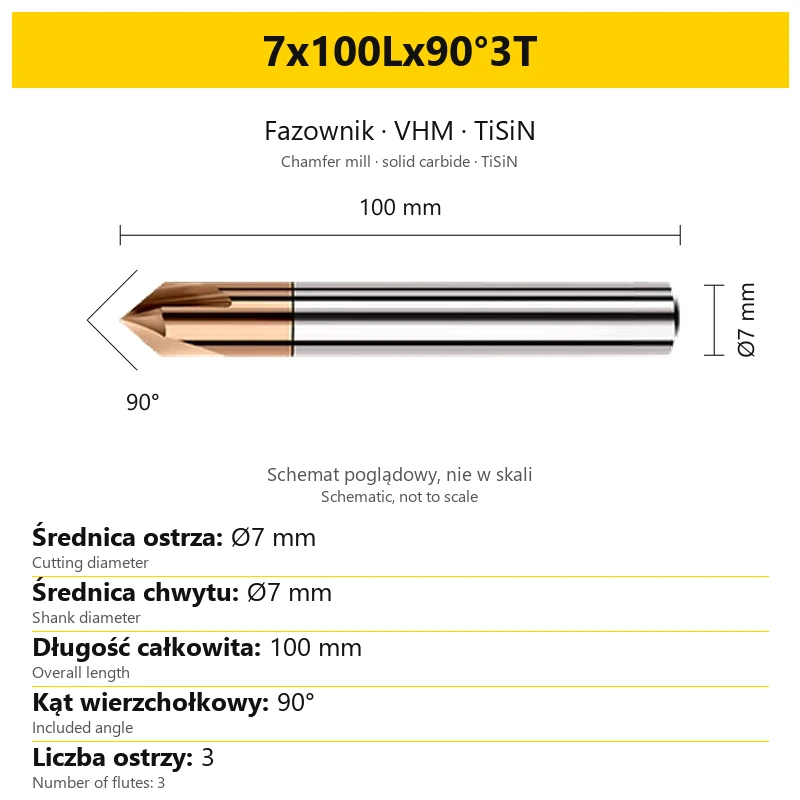

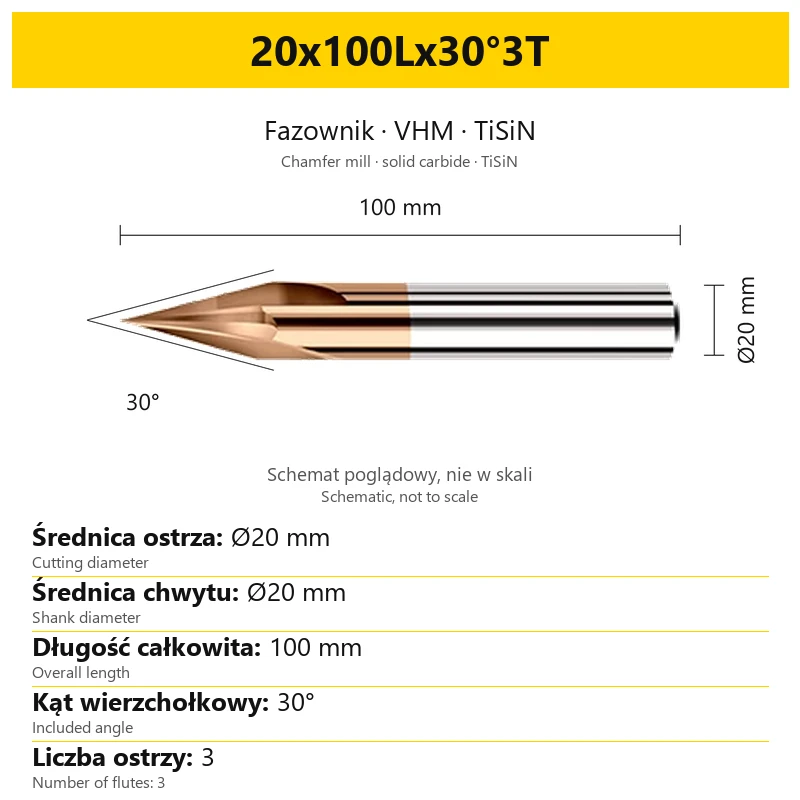

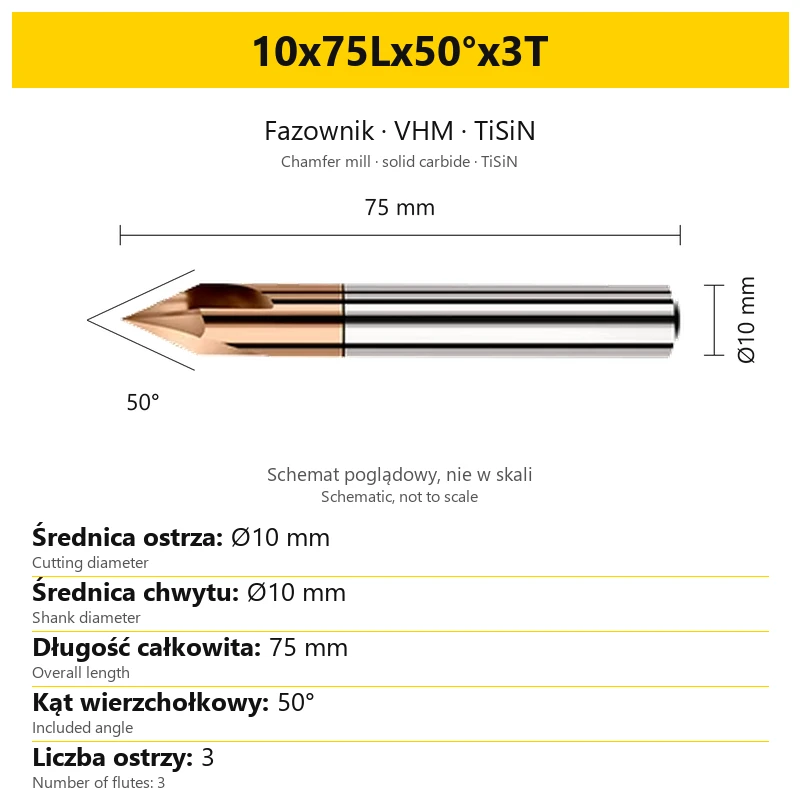

Przykładowe oznaczenie 3x50Lx60°3T należy czytać w kolejności: średnica, długość całkowita, kąt wierzchołkowy i liczba ostrzy. Każdy z tych parametrów opisuje inną cechę narzędzia.
| Fragment kodu | Znaczenie | Wartość w przykładzie |
|---|---|---|
| 3 | Średnica części skrawającej | Ø3 mm |
| 50L | Długość całkowita | 50 mm |
| 60° | Pełny kąt wierzchołkowy | 60° |
| 3T | Liczba ostrzy | 3 |
W tym przykładzie chwyt ma również średnicę Ø3 mm. Przy doborze mocowania sprawdzaj jednak bezpośrednio pole „Średnica chwytu” na karcie wybranego wariantu. Litera T oznacza liczbę ostrzy; nie opisuje tolerancji wymiaru.
W nazwach części wariantów występuje dodatkowy separator x przed liczbą ostrzy. Nie zmienia on znaczenia końcowego oznaczenia 2T lub 3T. Porównuj wartości i jednostki każdego członu kodu.
6. Dobór fazownika do operacji
- Ustal geometrię: odczytaj wymagany kąt fazy lub zagłębienia z rysunku detalu i dobierz odpowiadający mu kąt wierzchołkowy narzędzia.
- Dobierz średnicę: uwzględnij średnicę otworu, szerokość planowanej fazy i miejsce na podejście narzędzia.
- Sprawdź mocowanie: porównaj średnicę chwytu z oprawką oraz dobierz długość narzędzia do dostępu.
- Odczytaj liczbę ostrzy: potwierdź końcówkę 2T lub 3T w wybranym wariancie.
- Uwzględnij materiał: dobierz warunki skrawania do gatunku, stanu obróbki cieplnej i geometrii operacji.
Przy nakiełkowaniu i fazowaniu wejścia do otworu narzędzie pracuje w różnych warunkach kontaktu z detalem. Ustal głębokość przejścia i tor ruchu dla konkretnej operacji. Nie przenoś bez sprawdzenia ustawień z fazownika o innym kącie lub średnicy.
7. Praca maszynowa i chłodzenie
Przed rozpoczęciem obróbki sprawdź mocowanie detalu i narzędzia oraz zgodność rozmiaru z programem. Stosuj ciecz obróbkową, która dociera do krawędzi skrawających. Prędkość i posuw dobieraj do materiału oraz średnicy, zaczynając od warunków odpowiednich dla konkretnej operacji.
- Sztywne zamocowanie: dobierz oprawkę do chwytu i ogranicz wysięg do potrzebnej długości.
- Ciecz obróbkowa: zapewnij jej podawanie podczas pracy, także przy stopach aluminium.
- Prędkość i posuw: odpowiednio zmniejsz warunki pracy, gdy wymaga tego materiał lub stabilność procesu.
- Kontrola fazy: sprawdź uzyskany wymiar i powierzchnię na detalu przed kontynuowaniem serii.
Prędkość obrotowa i posuw zależą od konkretnego wykonania oraz warunków obróbki. Innych ustawień mogą wymagać mała i duża średnica, różne kąty stożka oraz materiały o odmiennej twardości.
8. Najczęstsze pytania
Co oznacza VHM?
VHM oznacza narzędzie z pełnego węglika spiekanego. Część skrawająca i chwyt tworzą monolityczną konstrukcję.
Czy każdy wariant ma trzy ostrza?
Nie. W rodzinie występują wykonania 2T i 3T. Liczba ostrzy jest podana na końcu oznaczenia oraz w ostatnim wierszu karty wariantu.
Czy 90° oznacza kąt jednego boku?
90° oznacza pełny kąt wierzchołkowy końcówki. Kąt między osią a tworzącą takiego stożka wynosi 45°.
Czy 50L jest długością ostrza?
50L oznacza długość całkowitą 50 mm. Nie określa długości czynnej krawędzi ani głębokości skrawania.
Czy można używać ręcznej wiertarki?
Nie. Jest to narzędzie do pracy maszynowej ze sztywnym mocowaniem, a użycie ręcznej wiertarki jest wykluczone.
Co obejmuje zakup?
Jedną sztukę fazownika w wybranym rozmiarze. Przed zamówieniem porównaj średnicę, długość, kąt oraz liczbę ostrzy.
