Frez trzpieniowy 4-ostrzowy VHM TiSiN gryzak

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 43,05 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz Ø4x12x4Dx50L Ø5x13x5Dx50L Ø6x15x6Dx50L Ø8x20x8Dx60L Ø10x25x10Dx75L Ø10x30x10Dx75L Ø12x30x12Dx75L Ø14x45x14Dx100L Ø16x45x16Lx100L Ø18x45x18Dx100L Ø20x45x20Dx100L Ø6x24x6Dx75L Ø8x25x8Dx75L Ø6x30x6Dx100L Ø8x35x8Dx100L Ø10x40x10Dx100L Ø12x45x12Dx100L Ø16x70x16Dx150L Ø20x75x20Dx150L
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Frez zgrubny VHM TiSiN Z4 „gryzak”

Z łamaczem wióra · do stali, stali nierdzewnej i żeliwa · materiały do 55 HRC

Pełnowęglikowy frez trzpieniowy z czterema ostrzami, powłoką TiSiN i karbowanymi krawędziami skrawającymi do obróbki zgrubnej. „Gryzak”, nazywany także zdzierakiem lub frezem typu ripper, służy do usuwania naddatku przy wykonywaniu kieszeni, rowków i konturów oraz w obróbce trochoidalnej.

Dobierz narzędzie do detalu, porównując średnicę ostrza, długość części roboczej, średnicę chwytu i długość całkowitą. Zakres rozmiarów obejmuje średnice Ø4–20 mm i długości całkowite 50–150 mm. Konkretne kombinacje wymiarów znajdziesz w selektorze wariantu i na przypisanych kartach wymiarowych.

1. Obróbka zgrubna i łamanie wióra

Charakterystyczne nacięcia na krawędziach skrawających tworzą łamacz wióra. W trakcie frezowania pomagają rozdrabniać wiór, co ułatwia jego odprowadzanie ze strefy obróbki. Jest to cecha istotna przy usuwaniu większego naddatku, zwłaszcza podczas wykonywania kieszeni i rowków.

2. Materiały i rodzaje obróbki

Frez jest przeznaczony do stali, stali nierdzewnej i żeliwa. Warunki pracy dobierz do konkretnego gatunku oraz twardości obrabianego materiału. Zakres do 55 HRC odnosi się do detalu, a nie do twardości samego frezu.

OperacjaZastosowanie frezu
Obróbka zgrubnaUsuwanie naddatku materiału przy przygotowaniu kształtu detalu.
Frezowanie kieszeniWybieranie materiału z obszaru kieszeni po zaplanowanej ścieżce narzędzia.
Konturowanie i frezowanie boczneObróbka obwodu, zarysu i ścianek detalu.
Rowki i kanałyFrezowanie rowków, w tym kanałów o przekroju U, z rozmiarem narzędzia dopasowanym do geometrii.
Obróbka trochoidalnaUsuwanie materiału z wykorzystaniem ścieżki trochoidalnej przygotowanej w programie CNC.
Interpolacja śrubowaFrezowanie otworów po torze śrubowym przy właściwie dobranej średnicy narzędzia i ścieżce.

Poszczególne operacje różnią się zaangażowaniem ostrza. Parametry odpowiednie do frezowania bocznego nie muszą być odpowiednie do rowkowania pełną szerokością narzędzia.

3. Parametry techniczne

ParametrCharakterystyka
Materiał narzędziaVHM — pełny węglik spiekany
PowłokaTiSiN — azotek tytanu i krzemu
Liczba ostrzy4 — Z4
Krawędzie skrawająceKarbowane, z geometrią łamiącą wiór
ChwytWalcowy; średnica określona w wybranym wariancie
Obrabiane materiałyStal, stal nierdzewna, żeliwo
Twardość obrabianego materiałuDo 55 HRC

4. Wymiary i dobór wariantu

WymiarZakres w rodzinieCo sprawdzić przy wyborze
Średnica ostrzaØ4–20 mmDopasowanie do szerokości rowka, kieszeni lub obrabianego konturu.
Długość ostrza12–75 mmDługość części roboczej potrzebną do zaplanowanego zabiegu.
Średnica chwytuØ4–20 mmZgodność średnicy chwytu z oprawką lub tuleją mocującą.
Długość całkowita50, 60, 75, 100 lub 150 mmZasięg narzędzia z uwzględnieniem długości zamocowanej w oprawce.
Zakresy w tabeli opisują rodzinę frezów. Nie każda kombinacja średnicy i długości stanowi osobny rozmiar. Pełne oznaczenia możliwych do wybrania narzędzi znajdują się w selektorze wariantu.
  1. Dobierz średnicę ostrza do geometrii obrabianego miejsca.
  2. Porównaj długość ostrza z wymaganiami operacji; nie utożsamiaj jej z długością całego frezu.
  3. Sprawdź średnicę chwytu przed wyborem oprawki lub tulei.
  4. Wybierz długość całkowitą, która zapewni potrzebny zasięg przy możliwie krótkim wysięgu.

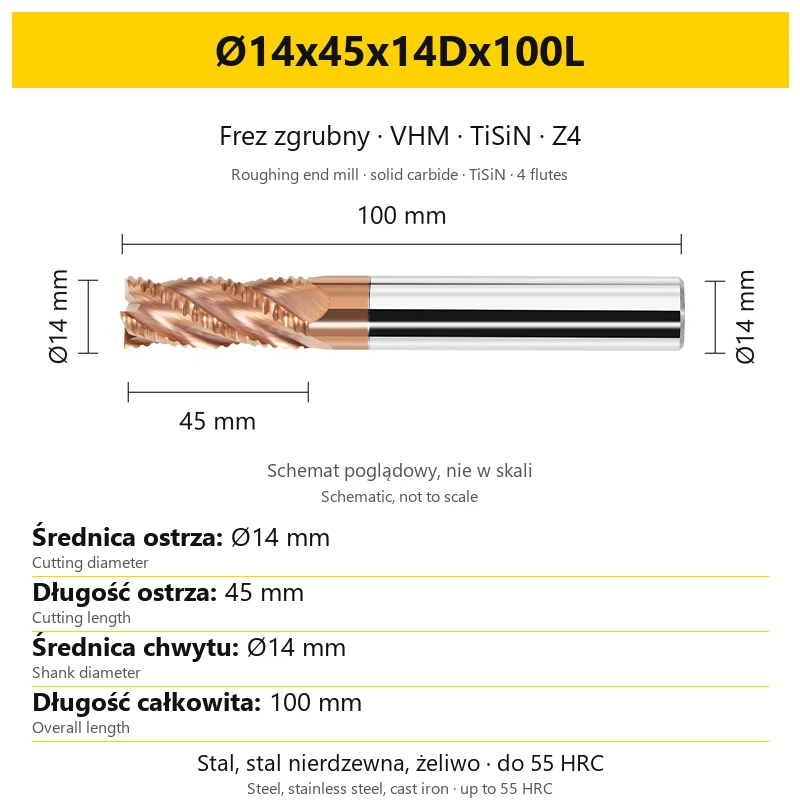

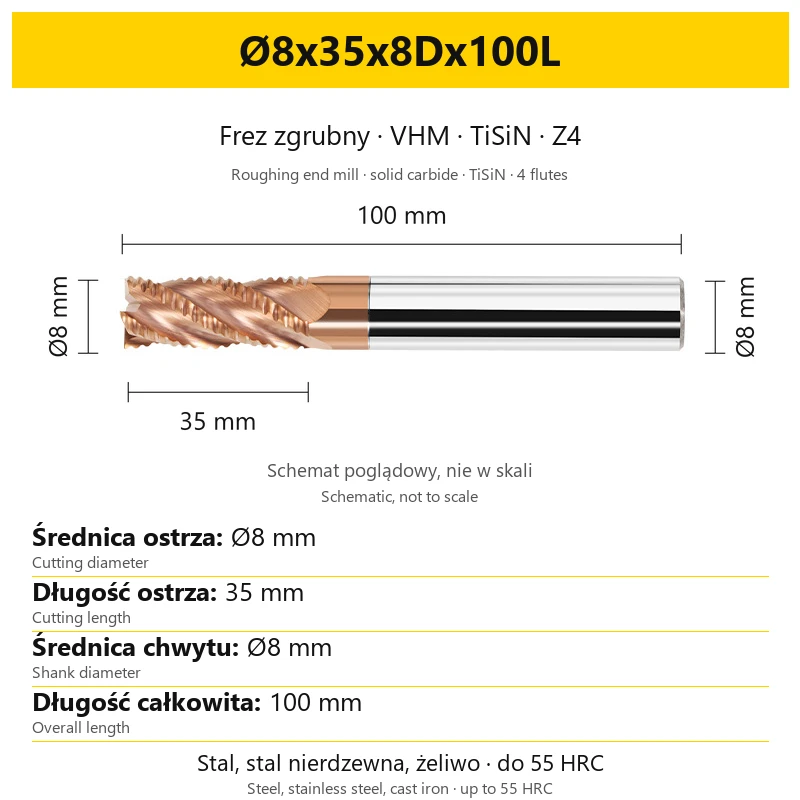

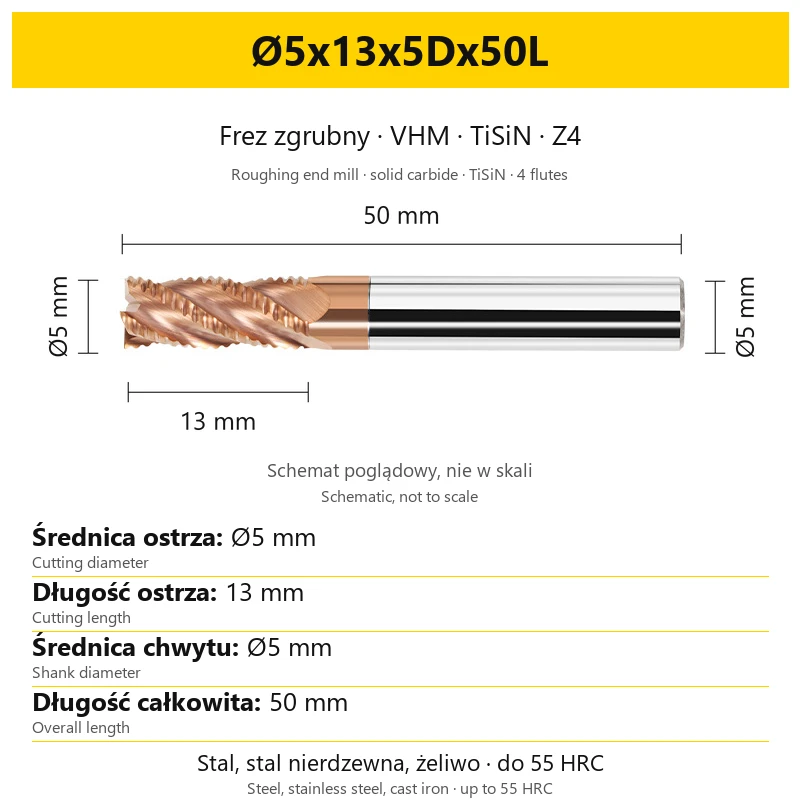

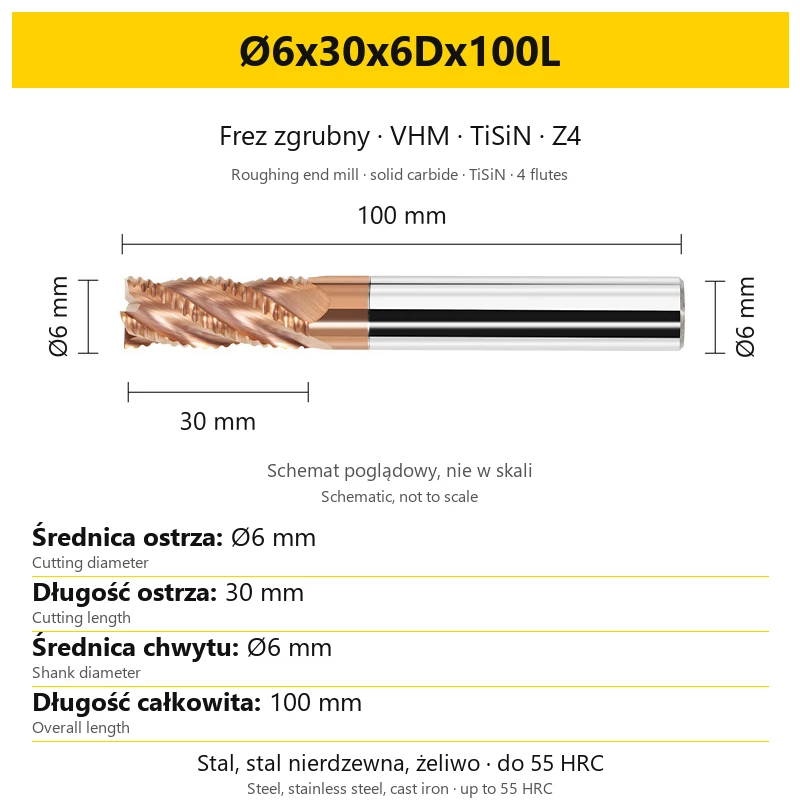

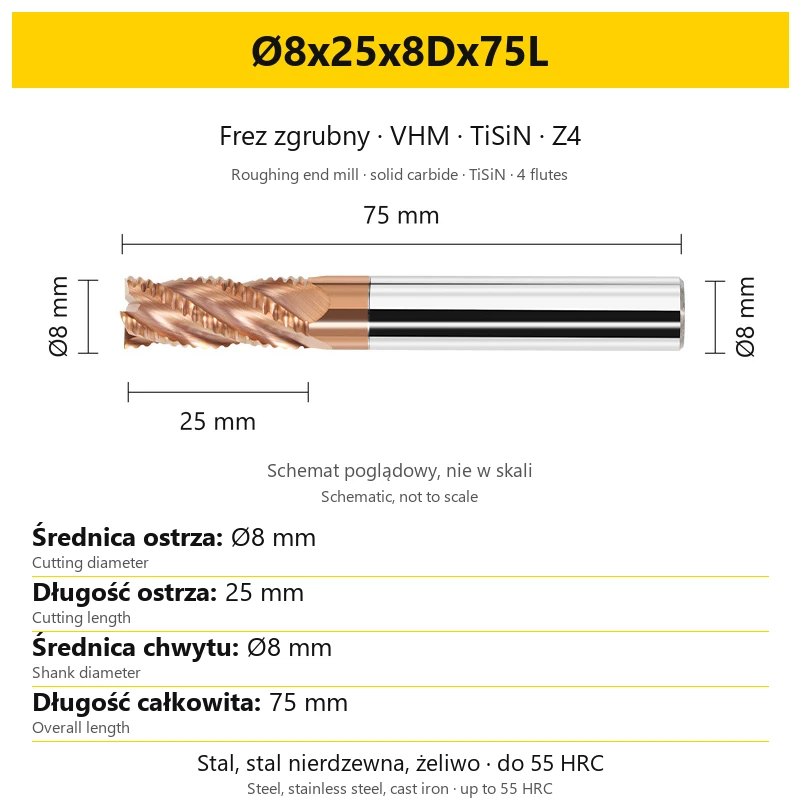

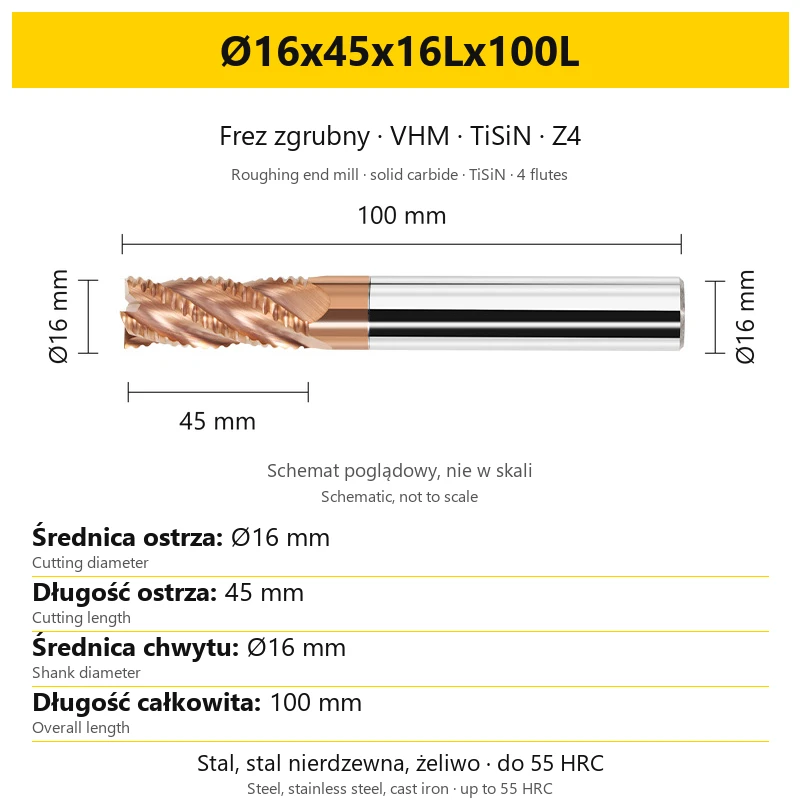

5. Jak czytać oznaczenie wymiarów

Przykład: Ø4x12x4Dx50L. Wszystkie wartości wymiarowe w tym oznaczeniu podano w milimetrach.

Fragment oznaczeniaZnaczenieWartość w przykładzie
Ø4Średnica ostrza4 mm
12Długość ostrza, czyli części roboczej12 mm
4DŚrednica chwytu mocowanego w oprawce4 mm
50LDługość całkowita narzędzia50 mm

Kolejność zapisu to: średnica ostrza × długość ostrza × średnica chwytu D × długość całkowita L. Litera D przy trzeciej liczbie dotyczy chwytu, a L przy ostatniej liczbie oznacza długość całego frezu.

Karty wymiarowe są schematami poglądowymi, nie w skali. Do doboru wykorzystuj wartości zapisane przy liniach i w tabeli na karcie. Proporcje ilustracji nie służą do pomiaru średnicy ani długości.

6. Mocowanie i warunki pracy

Przed rozpoczęciem obróbki sprawdź stan ostrzy, prawidłowe osadzenie chwytu i bicie zamocowanego narzędzia. Sztywne mocowanie detalu i frezu jest częścią przygotowania procesu, również przy pracy narzędziem z łamaczem wióra.

  • Ogranicz wysięg do potrzebnego minimum. Im dalej narzędzie wystaje z oprawki, tym większe znaczenie ma sztywność całego układu.
  • Uwzględnij długość narzędzia w parametrach. Obroty, posuw i głębokość skrawania dobierz do średnicy, materiału, operacji oraz rzeczywistego wysięgu.
  • Kontroluj odprowadzanie wiórów. Dobierz sposób chłodzenia lub przedmuchu do materiału i możliwości obrabiarki.
  • Reaguj na nietypowe drgania i hałas. Sprawdź zamocowanie, stan ostrzy i warunki skrawania przed kontynuowaniem obróbki.
Narzędzie jest przeznaczone do frezarek CNC i centrów obróbczych z odpowiednim mocowaniem. Nie jest przeznaczone do pracy we wiertarce ręcznej ani stołowej.

Przy doborze parametrów przygotuj gatunek i twardość materiału, pełny rozmiar frezu, rodzaj zabiegu oraz planowany wysięg. Nie istnieje jedna wartość obrotów lub posuwu właściwa dla wszystkich rozmiarów i operacji.

7. Zawartość zamówienia

PozycjaCo obejmuje wybór
Jednostka sprzedaży1 sztuka frezu zgrubnego VHM TiSiN Z4 „gryzak”
RozmiarWariant wybrany w selektorze i opisany czterema wymiarami
IlośćLiczba sztuk wybranego rozmiaru wskazana przy zamówieniu

Przed dodaniem produktu do koszyka porównaj pełne oznaczenie z przypisaną kartą wymiarową. Wybór jednej średnicy nie oznacza zakupu zestawu frezów ani pozostałych rozmiarów widocznych na stronie.

8. Najczęściej zadawane pytania

Czy frez nadaje się do stali nierdzewnej?

Tak. Stal nierdzewna, obok stali i żeliwa, należy do zakresu zastosowań. Parametry dobierz do konkretnego gatunku materiału, średnicy narzędzia i operacji.

Czy 55 HRC oznacza twardość frezu?

Nie. W tym opisie jest to zakres twardości obrabianego materiału. Samo narzędzie jest wykonane z węglika spiekanego VHM i ma powłokę TiSiN.

Czy długość całkowita jest długością części skrawającej?

Nie. Długość ostrza jest drugim wymiarem w oznaczeniu, a długość całkowita ostatnim, zakończonym literą L. Przed wyborem porównaj obie wartości.

Gdzie sprawdzić dokładne wymiary wybranego frezu?

W pełnym oznaczeniu rozmiaru i na karcie wyświetlanej po wyborze wariantu. Sprawdź wszystkie cztery wymiary; grafika ma charakter poglądowy i nie jest rysunkiem w skali.
