Frez teowy VHM frez węglikowy do rowków - TiSiN
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: A31B-1652F
Opis produktu
Frez teowy VHM z powłoką TiSiN
Do rowków teowych i podcięć · średnice Ø2–20 mm
Monolityczny frez węglikowy z tarczową częścią skrawającą i przewężeniem, przeznaczony do wykonywania rowków teowych oraz podcięć. Rodzina obejmuje wykonania 4-ostrzowe oraz warianty 6-ostrzowe oznaczone 6T. Powłoka TiSiN to azotek tytanu i krzemu.
Wybierz średnicę ostrza D i grubość H, a następnie sprawdź chwyt, wymiary przewężenia oraz długość całkowitą na karcie wariantu. Przy rozmiarach przedziałowych określ konkretną grubość ostrza z podanego zakresu.
1. Zastosowanie i obrabiane materiały
Frez służy do obróbki rowków o przekroju teowym i podcięć na obrabiarkach CNC. Przewężenie za częścią skrawającą zapewnia miejsce pomiędzy główką frezu a chwytem; jego średnicę i długość należy uwzględnić przy doborze narzędzia do geometrii detalu.
| Grupa materiałów | Zakres zastosowania |
|---|---|
| Stale | Stale węglowe, stopowe i hartowane, w zakresie twardości do 55 HRC. |
| Stale nierdzewne | Obróbka stali nierdzewnych z warunkami dobranymi do konkretnego gatunku i operacji. |
| Tytan i materiały żaroodporne | Tytan, stopy tytanu, superstopy oraz materiały żaroodporne. |
| Metale nieżelazne | Aluminium, miedź i mosiądz. |
| Materiały niemetalowe | Tworzywa PLEXI, PVC, POM i PE oraz sklejka. |
Parametry skrawania dobierz do materiału, średnicy frezu, grubości ostrza i rzeczywistych warunków mocowania. Podane grupy materiałów nie oznaczają jednego wspólnego zestawu obrotów i posuwów.
2. Budowa i parametry techniczne
| Parametr | Wartość lub opis |
|---|---|
| Rodzaj narzędzia | Frez teowy, trzpieniowy, monolityczny |
| Materiał | VHM — węglik spiekany |
| Powłoka | TiSiN — azotek tytanu i krzemu |
| Twardość obrabianego materiału | Do 55 HRC |
| Liczba ostrzy | 4; w wariantach oznaczonych 6T — 6 ostrzy |
| Średnica ostrza D | Ø2–20 mm, zależnie od wariantu |
| Grubość ostrza H | Określona w nazwie wariantu; przy przedziale należy wskazać konkretną wartość H |
| Długość całkowita L | 50, 60, 65, 75 lub 100 mm, zależnie od wariantu |
| Chwyt i przewężenie | Wymiary zależą od wykonania; są podane na karcie wybranego wariantu |
Połączenia średnicy, grubości i długości sprawdzisz w selektorze. Nie każda średnica występuje z każdą długością.
3. Warianty o stałej grubości, przedziałowe i 6T
| Oznaczenie wariantu | Jak je rozumieć |
|---|---|
| Jedna wartość H | Wariant ma konkretną grubość ostrza wskazaną w oznaczeniu. Wybierz go, gdy odpowiada ona wymiarowi potrzebnemu do wykonania rowka. |
| Zakres H ze znakiem ~ | Wybierasz określoną grubość ostrza z podanego przedziału. Podaj ją w uwagach do zamówienia. Przedział nie oznacza narzędzia z regulowaną grubością ani zestawu wszystkich grubości. |

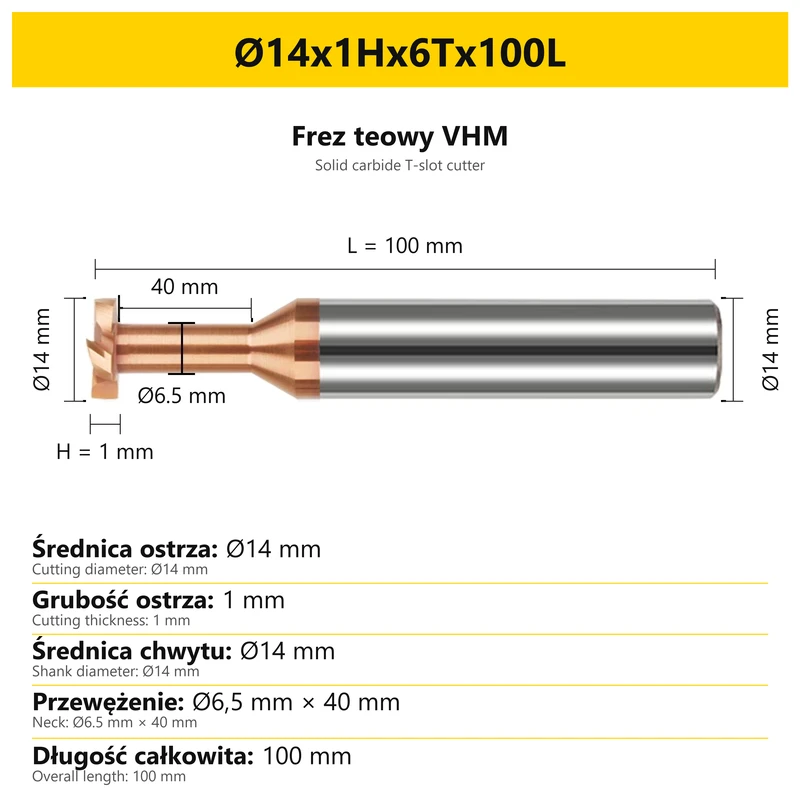

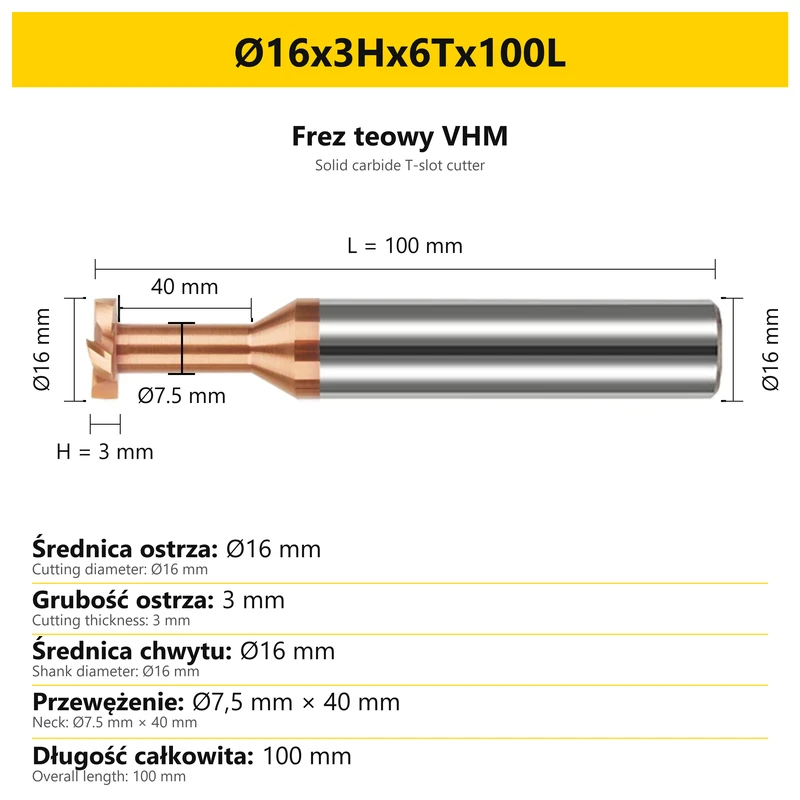

| Dopisek 6T | Oznacza wykonanie z sześcioma ostrzami. Pozostałe wymiary odczytaj z oznaczenia i karty tego wariantu. |
Przy porównywaniu wykonań sprawdzaj pełne oznaczenie. Ta sama średnica ostrza może występować z różną grubością części skrawającej, długością całkowitą lub geometrią przewężenia.
4. Jak czytać oznaczenie frezu
Przykład: Ø4x0.5Hx50L oznacza średnicę ostrza D = 4 mm, grubość ostrza H = 0,5 mm i długość całkowitą L = 50 mm. Wszystkie wymiary na kartach podano w milimetrach.
Pierwsza wartość po symbolu Ø opisuje część skrawającą. Litera H odnosi się do grubości tarczowej części frezu, a L do długości całego narzędzia. Ewentualny dopisek 6T określa liczbę ostrzy, a nie dodatkowy wymiar.
Skrócone oznaczenie nie zawiera wszystkich wymiarów. Średnicę chwytu i parametry przewężenia sprawdź osobno na karcie. Zapis z kropką w nazwie i przecinkiem w opisie oznacza tę samą wartość dziesiętną, np. 0.5 mm = 0,5 mm.

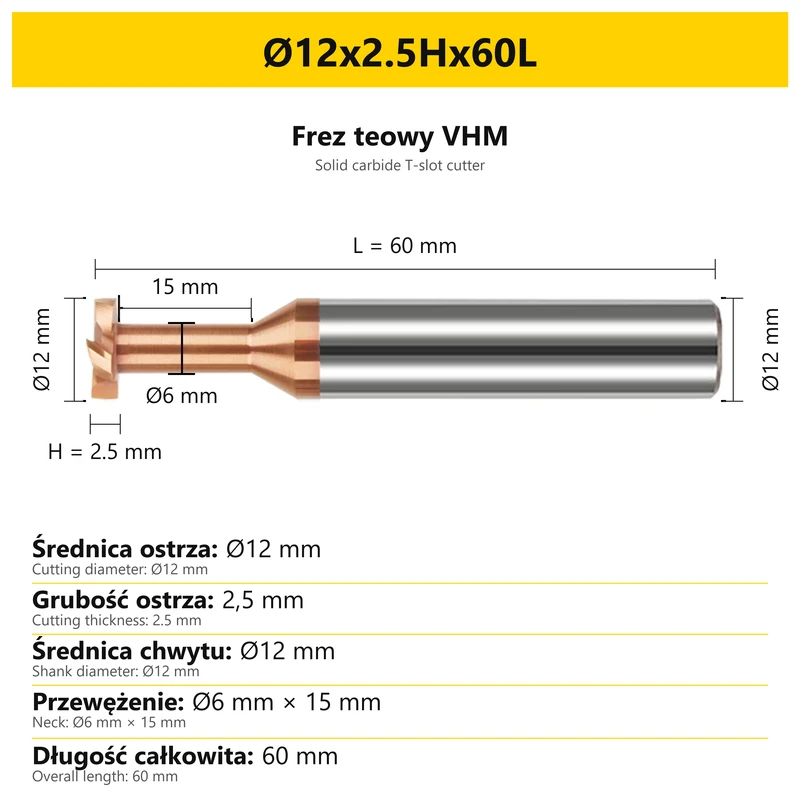

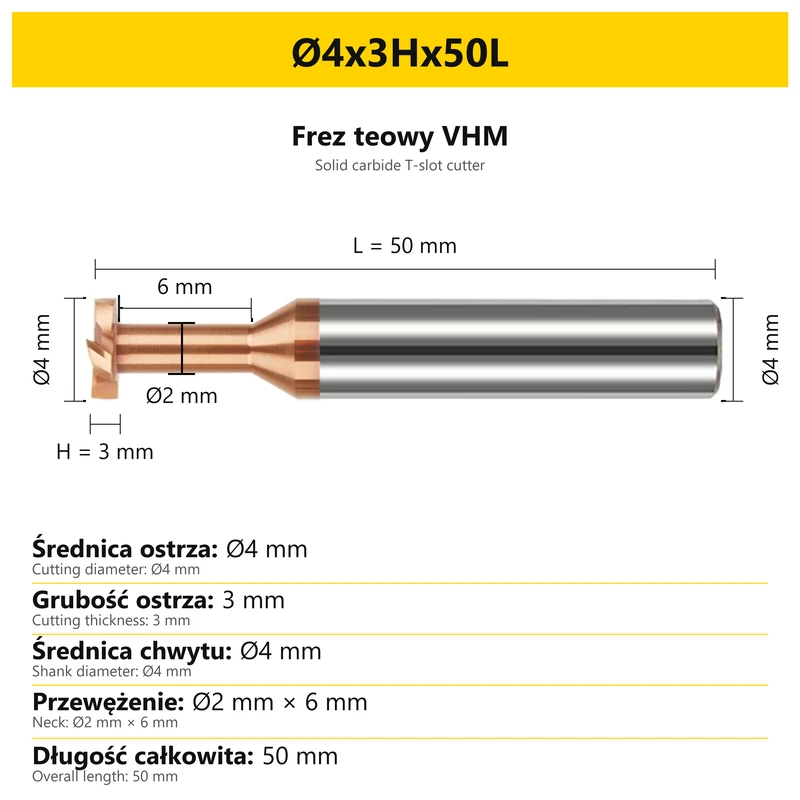

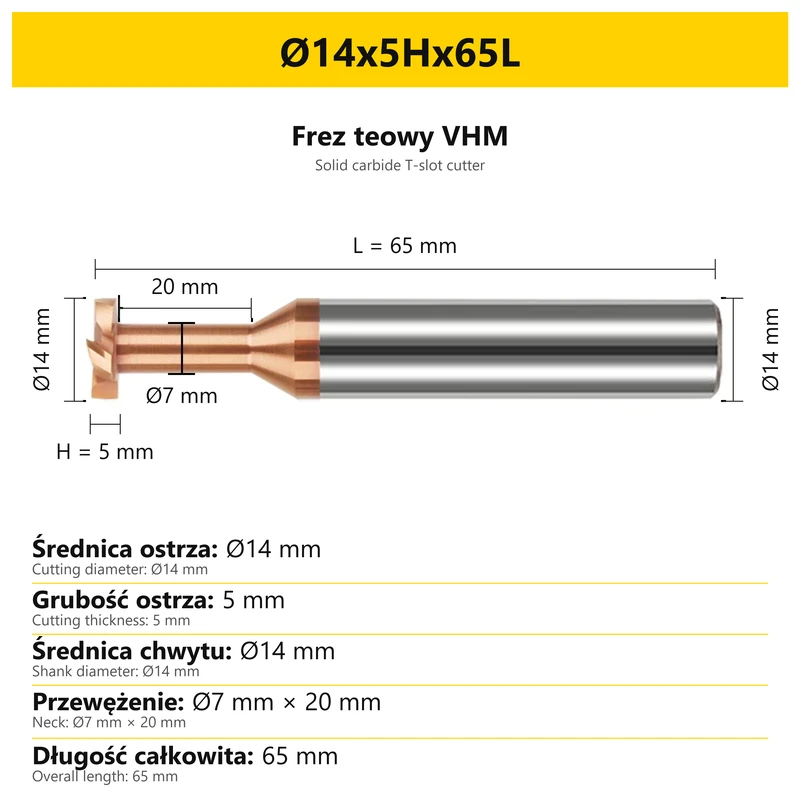

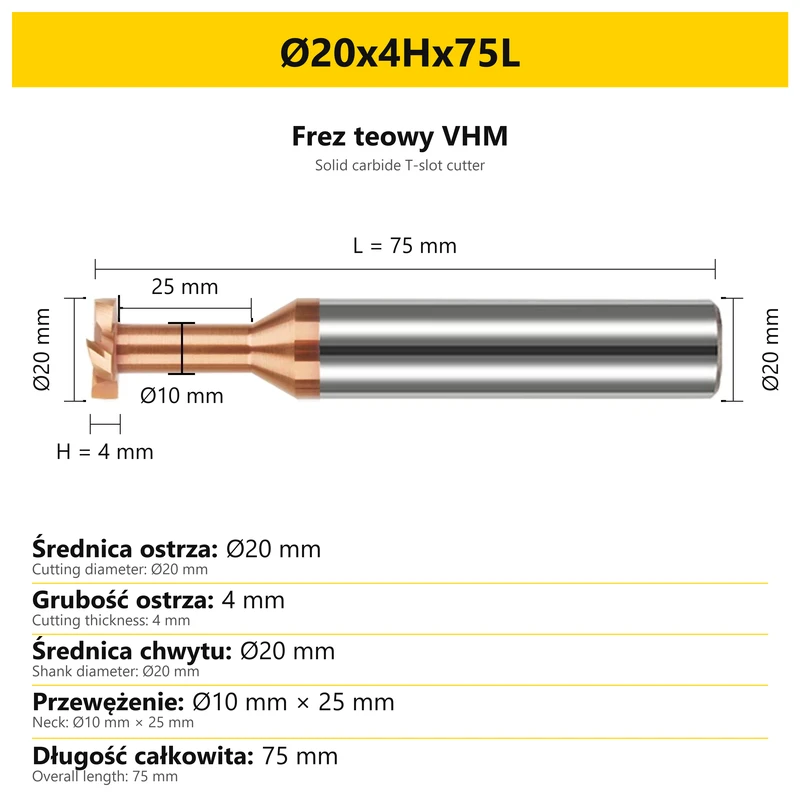

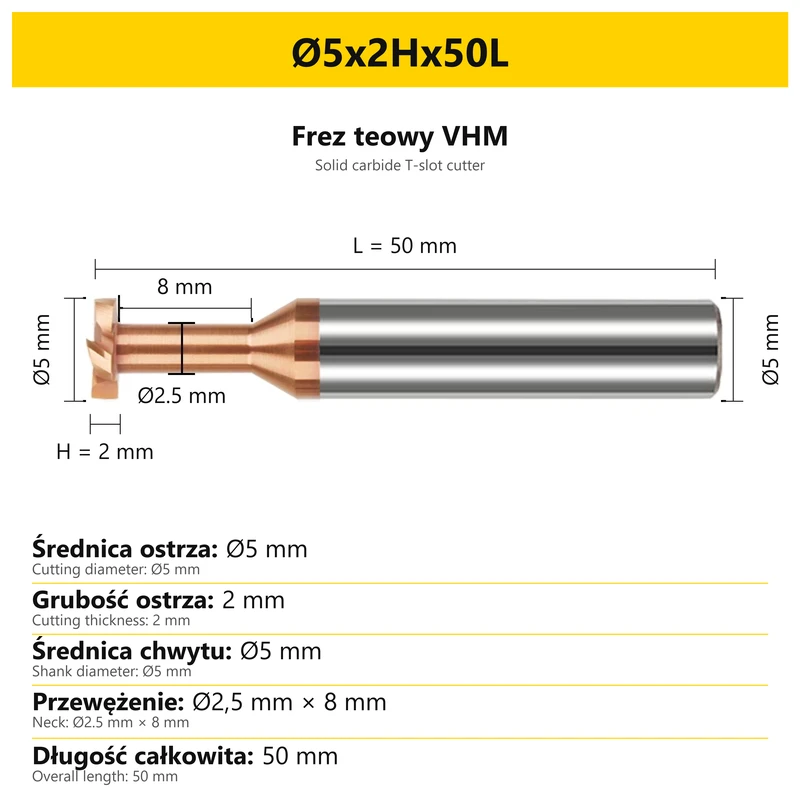

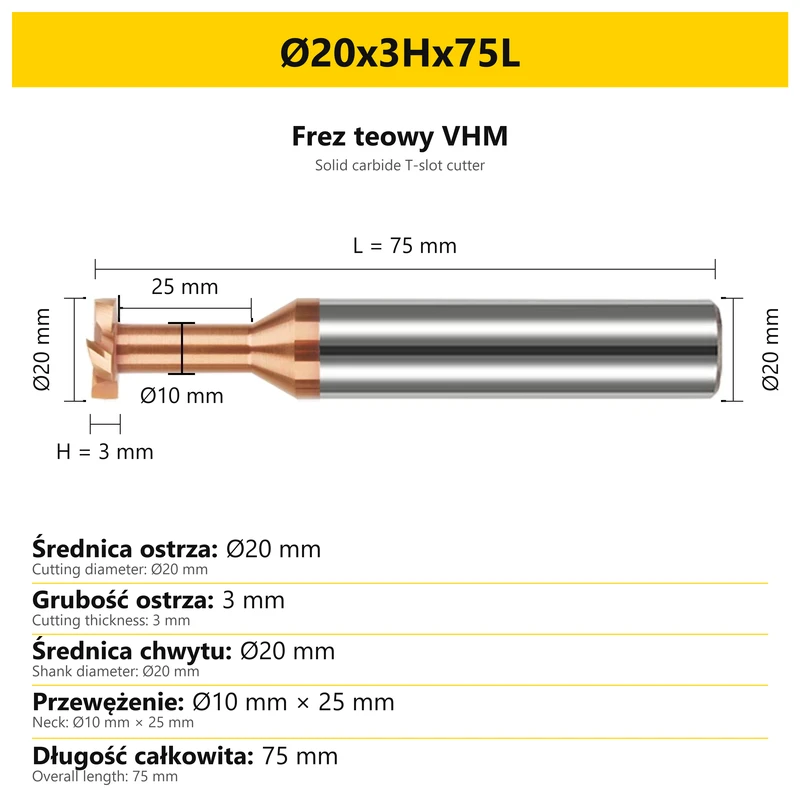

5. Wymiary na karcie wariantu
| Symbol i wymiar | Co należy sprawdzić |
|---|---|
| D — średnica ostrza | Zewnętrzna średnica tarczowej części skrawającej. Dobierz ją do geometrii rowka i dostępu do miejsca obróbki. |
| H — grubość ostrza | Wymiar części skrawającej wzdłuż osi frezu. W wariantach przedziałowych karta pokazuje zakres, z którego wybierasz konkretną grubość. |
| d — średnica chwytu | Średnica części mocowanej w oprawce. To do niej dobiera się mocowanie; może różnić się od średnicy ostrza D. |
| n — średnica przewężenia | Średnica szyjki za częścią skrawającą. Uwzględnij ją przy sprawdzaniu prześwitu między narzędziem a detalem. |
| l — długość przewężenia | Długość odcinka oznaczonego na rysunku przy przewężeniu. Odczytaj ją razem ze średnicą szyjki. |
| L — długość całkowita | Długość całego narzędzia. Nie oznacza długości ostrza ani dopuszczalnej głębokości pojedynczego przejścia. |
W tabeli pod zdjęciem przewężenie jest zapisane jako średnica × długość. Małe i wielkie litery rozróżniają wymiary: D i d oraz l i L nie są zamienne. Wartości odczytuj z podpisów, ponieważ fotografia frezu nie jest rysunkiem w skali.

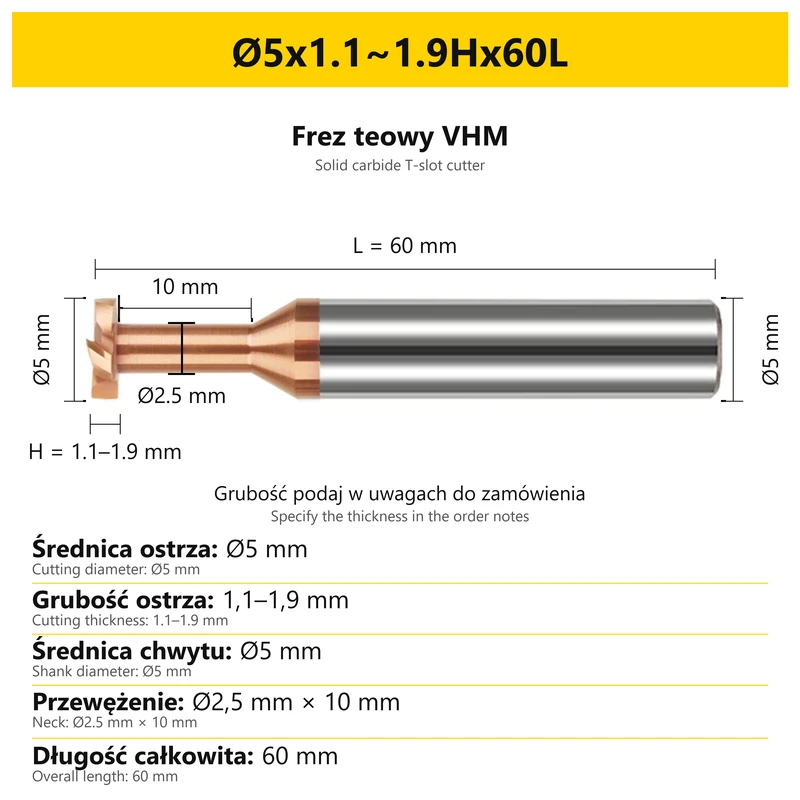

6. Jak zamówić grubość ostrza z przedziału

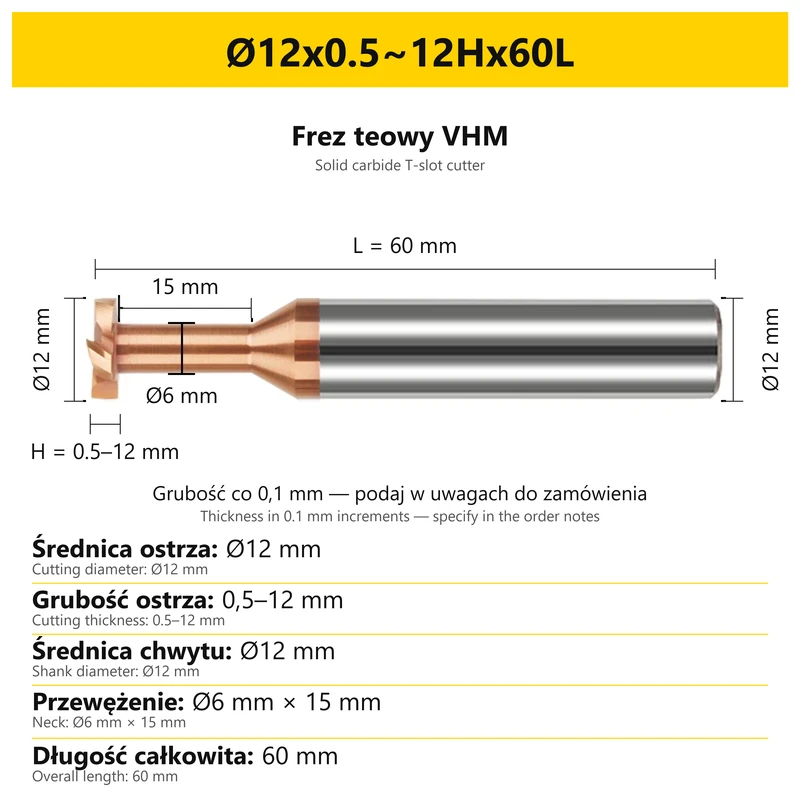

Przykład wariantu przedziałowego: Ø6x0.5~6Hx50L. Oznacza średnicę ostrza 6 mm, wybór grubości H w zakresie od 0,5 do 6 mm oraz długość całkowitą 50 mm.
- Wybierz właściwą średnicę i przedział. Sprawdź, czy potrzebna grubość H mieści się pomiędzy wartościami granicznymi wskazanego wariantu.
- Podaj konkretną grubość w uwagach do zamówienia. Dla powyższego przykładu zapis może brzmieć: „Grubość ostrza H = 1,3 mm”. Przy kilku różnych frezach przypisz każdą wartość do odpowiedniego wariantu.
- Sprawdź pozostałe wymiary na karcie. Wybór H nie zastępuje sprawdzenia średnicy chwytu, średnicy i długości przewężenia oraz długości całkowitej.
Grubości w przedziałach można wskazywać co 0,1 mm. Jest to krok wyboru wymiaru przy zamówieniu, a nie deklaracja tolerancji wykonania. Jeżeli potrzebny wymiar nie występuje w selektorze lub wykracza poza przedział, skontaktuj się z nami, aby sprawdzić możliwość jego zamówienia.
7. Dobór wariantu do detalu i mocowania
- Zacznij od geometrii rowka. Porównaj średnicę D i grubość H z rysunkiem detalu oraz zaplanowanym sposobem obróbki.
- Sprawdź miejsce dla szyjki i chwytu. Odczytaj n i l z karty konkretnego wariantu. Uwzględnij prześwit w rowku, przy detalu i przy oprawce.
- Dopasuj mocowanie do średnicy d. Sama średnica części skrawającej nie określa rozmiaru potrzebnej tulejki lub oprawki.
- Zweryfikuj długość L i liczbę ostrzy. Porównaj dane z kartą wybranego wariantu przed przygotowaniem narzędzia do pracy.
Narzędzie jest przeznaczone do frezowania na obrabiarkach CNC z odpowiednim wrzecionem i mocowaniem. Przygotowując obróbkę, uwzględnij pełny obrys główki, przewężenia i chwytu oraz dostęp narzędzia do podcięcia.
8. Najczęściej zadawane pytania
Czy każdy frez w tej ofercie ma cztery ostrza?
Rodzina obejmuje frezy 4-ostrzowe oraz wykonania 6-ostrzowe. Warianty z sześcioma ostrzami rozpoznasz po dopisku 6T w oznaczeniu.
Czy wariant przedziałowy obejmuje komplet frezów?
Nie. Zakres H służy do wskazania jednej konkretnej grubości ostrza. Wymaganą wartość podaj przy zamówieniu; narzędzie ma stałą, wybraną grubość.
Czy Ø ostrza określa również średnicę chwytu?
Nie należy tego zakładać. Średnica ostrza D i średnica chwytu d są osobnymi wymiarami. Sprawdź obie wartości na karcie wybranego wariantu.
Gdzie znajdę pełne wymiary danego frezu?
Po wybraniu wariantu sprawdź przypisaną do niego kartę w galerii. Odczytasz z niej średnicę i grubość ostrza, średnicę chwytu, wymiary przewężenia oraz długość całkowitą. W kartach przedziałowych H jest podane jako zakres.
