Nóż tokarski składany SCLCR / SCLCL - prawotnący i lewotnący - rozmiary 8 / 10 / 12 / 16 / 20 / 25 mm - mocowanie śrubą (screw-on), płytka CCMT

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 50,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SCLCL1010H06 SCLCL3232P12 SCLCR1212H09 SCLCL1212H09 SCLCL1616H06 SCLCR1616H06 SCLCR1010F06 SCLCR1616H09 SCLCL1010E06 SCLCL1616H09 SCLCR1010E06 SCLCR2020K12 SCLCR0808F06 SCLCL2020K12 SCLCL0808F06 SCLCR2525M12 SCLCL0808D06 SCLCL2525M12 SCLCR1212F09 SCLCL2020K09 SCLCR1212H06 SCLCR2020K09 SCLCL1212H06 SCLCL2525M09 SCLCL1212F09 SCLCR2525M09 SCLCR1010H06 SCLCR3232P12
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

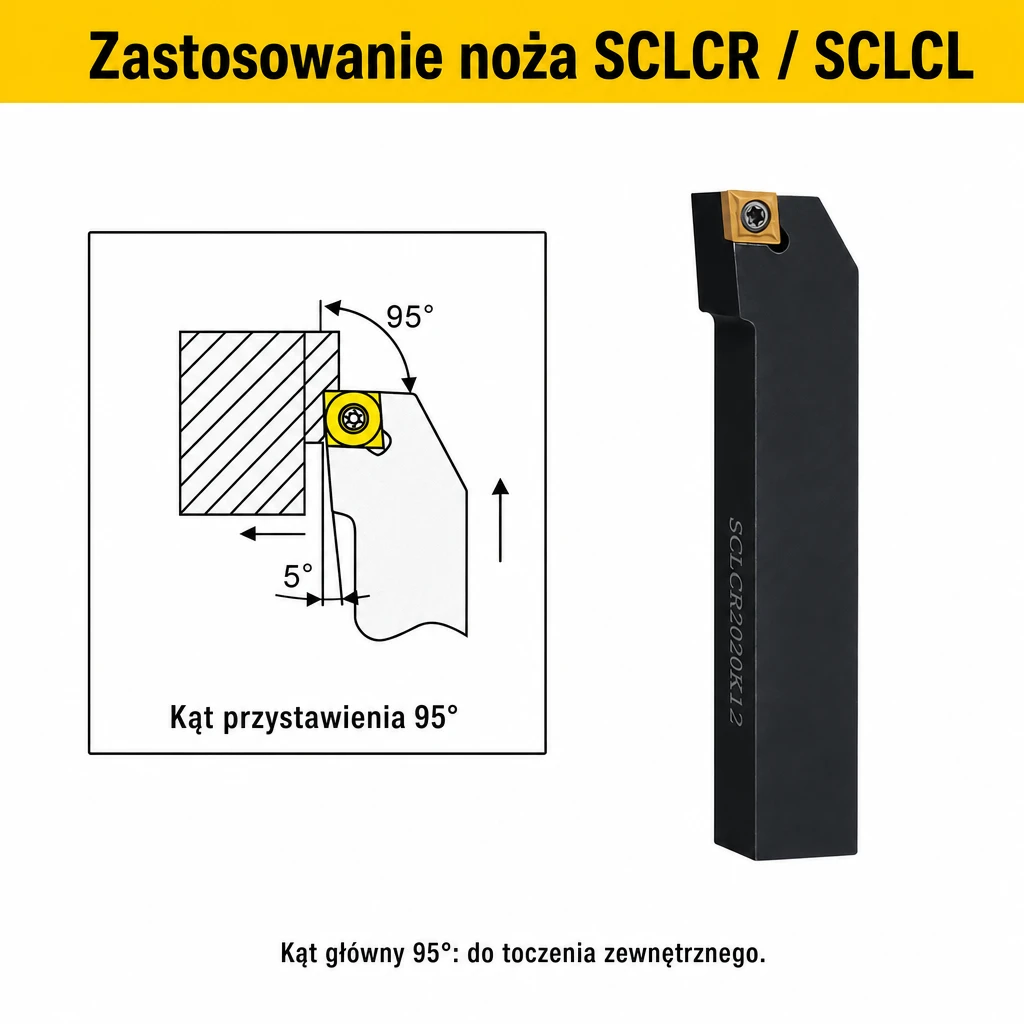

Nóż tokarski składany SCLCR / SCLCL do toczenia zewnętrznego powierzchni cylindrycznych, czołowych i kopiowych. Trzonek z konstrukcyjnej stali stopowej, gniazdo na płytkę wymienną CCMT (4-krawędziowa), mocowanie śrubą przez płytkę (screw-on, typ S). Kąt główny przystawienia 95°, kąt natarcia płytki 0°.

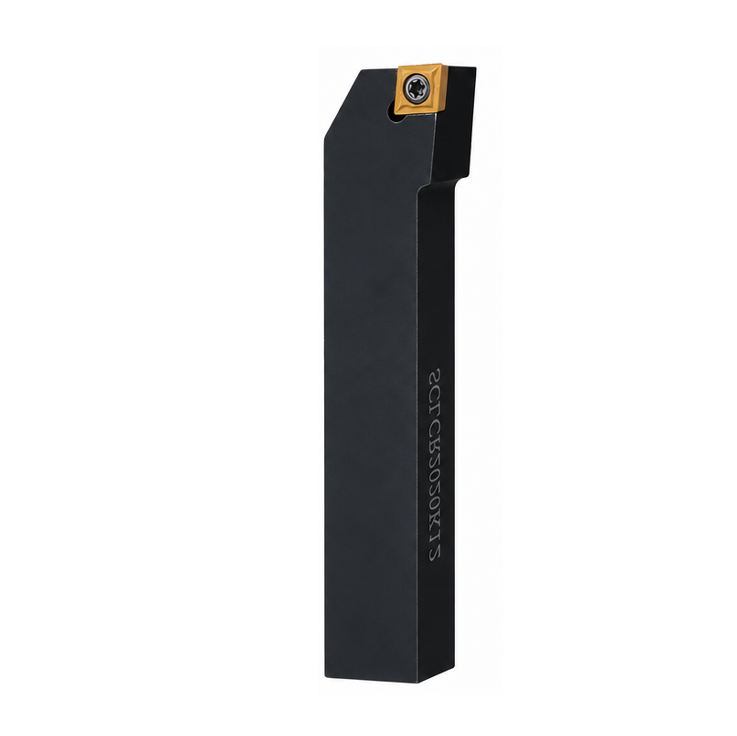

Dostępny w wersji prawotnącej (R) i lewotnącej (L) w pięciu rozmiarach trzonka: 16, 20, 25, 32 i 40 mm. Współpracuje ze standardowymi płytkami CCMT 060204 / 09T304 (mniejsze rozmiary) i CCMT 09T308 / 120408 (większe rozmiary). Płytki sprzedawane osobno.

Specyfikacja

ParametrWartość
Typ narzędziaNóż tokarski składany do toczenia zewnętrznego

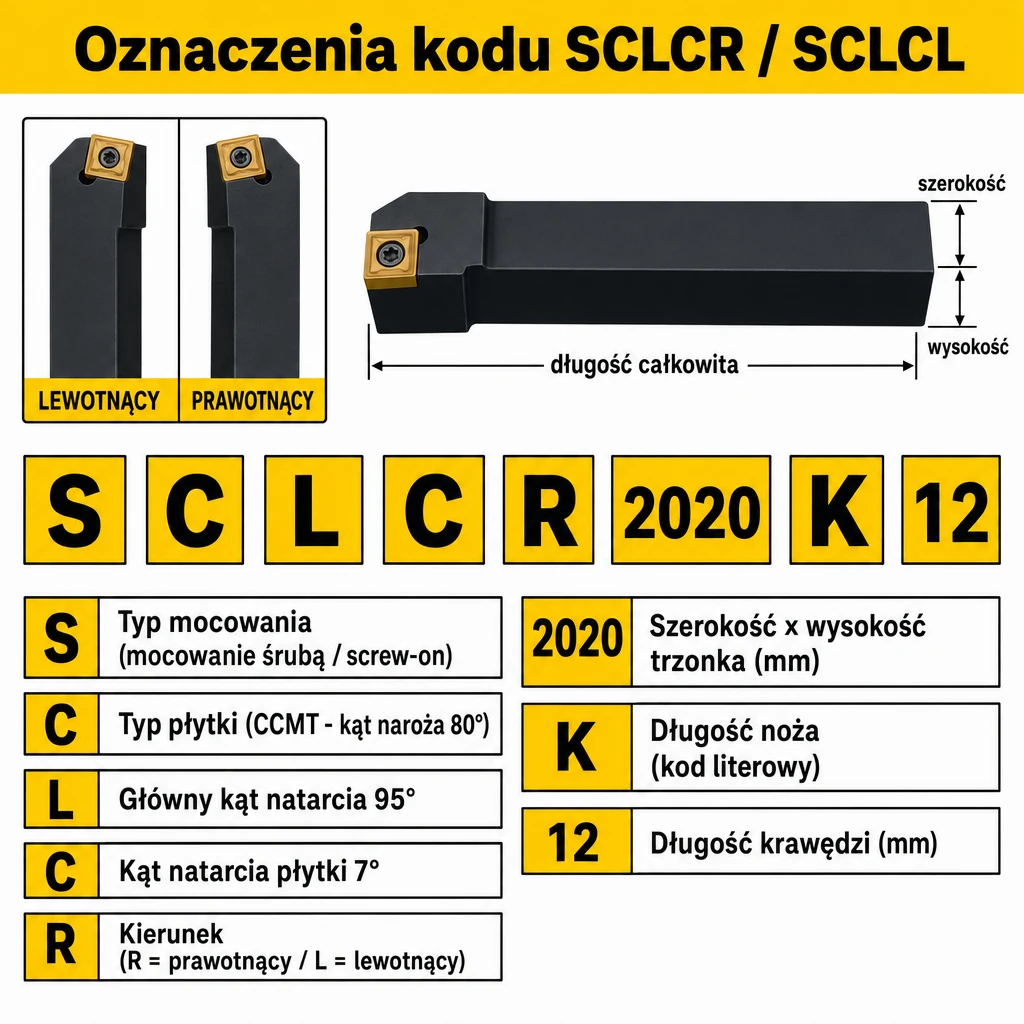

Oznaczenie ISOSCLCR (prawotnący) / SCLCL (lewotnący)
Kąt główny przystawienia (κ)95°
Kąt natarcia płytki (γ)7°
Typ płytki wymiennejCCMT (4-krawędziowa, kąt naroża 80°)
Mocowanie płytkiŚrubą przez płytkę (screw-on, typ S)
Liczba wariantów rozmiaru6 rozmiarów × 2 kierunki = 12
Materiał trzonkaStal konstrukcyjna stopowa, oksydowana
ChłodzenieZewnętrzne
Klucze w zestawieTorx (T8/T15/T20 zależnie od rozmiaru)
Płytka w zestawieNie - płytki CCMT sprzedawane osobno
NormaISO 5608 (SCLCR)

Dostępne rozmiary

Model (R / L)Trzonek [mm]Długość całkowita [mm]Płytka wymienna
SCLCR0808D06 / SCLCL0808D068 × 880CCMT 060204
SCLCR1010H06 / SCLCL1010H0610 × 10100CCMT 060204
SCLCR1212H09 / SCLCL1212H0912 × 12100CCMT 09T304
SCLCR1616H09 / SCLCL1616H0916 × 16100CCMT 09T304
SCLCR2020K12 / SCLCL2020K1220 × 20125CCMT 120408
SCLCR2525M12 / SCLCL2525M1225 × 25150CCMT 120408

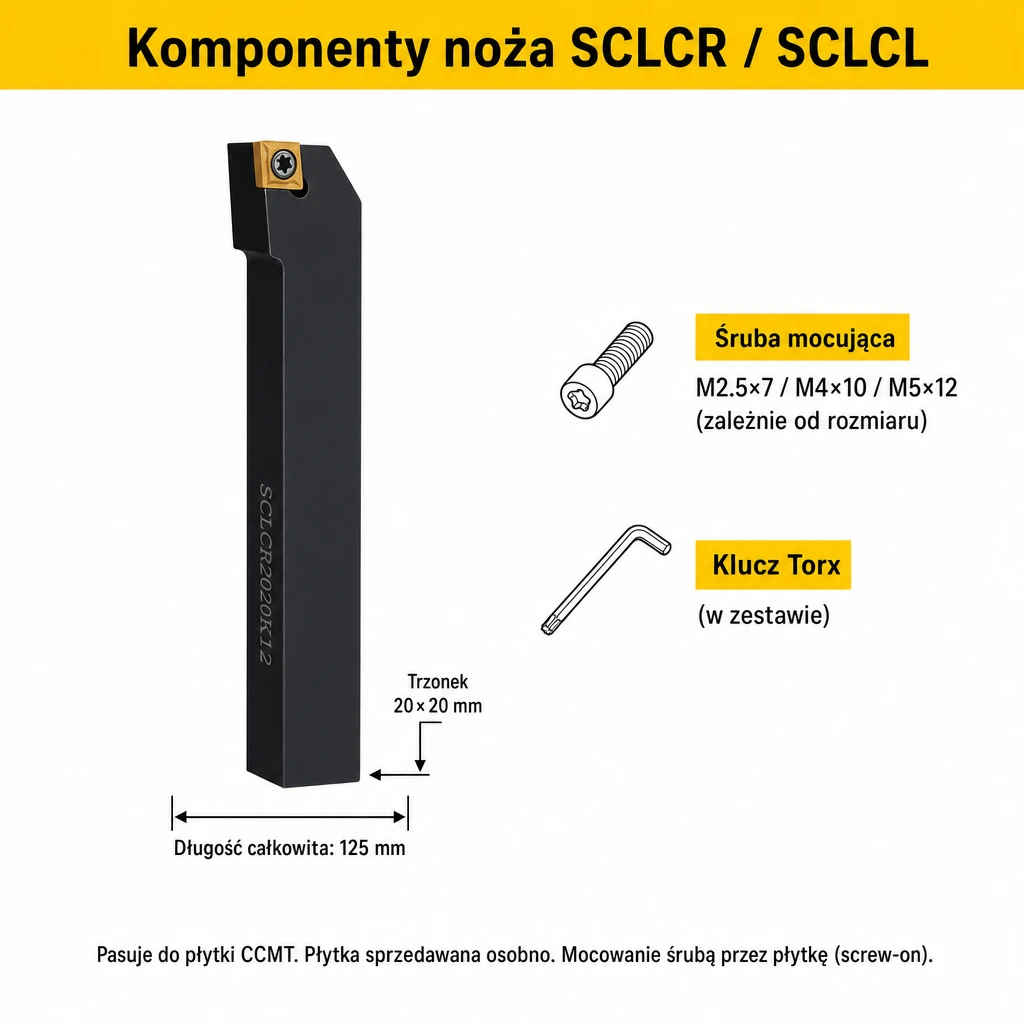

Komponenty noża i części zamienne

Nóż SCLCR / SCLCL to konstrukcja screw-on (typ S) - płytka mocowana jest pojedynczą śrubą Torx przez otwór w płytce, bez podkładki ani płyty dociskowej. Komponenty w zestawie:

ElementKod / rozmiarFunkcja
Śruba mocującaM2.5×7 / M4×10 / M5×12 (zależnie od rozmiaru)Mocowanie płytki w gnieździe przez otwór
Klucz TorxT8 / T15 / T20 (w zestawie)Wymiana płytki, dokręcanie śruby mocującej

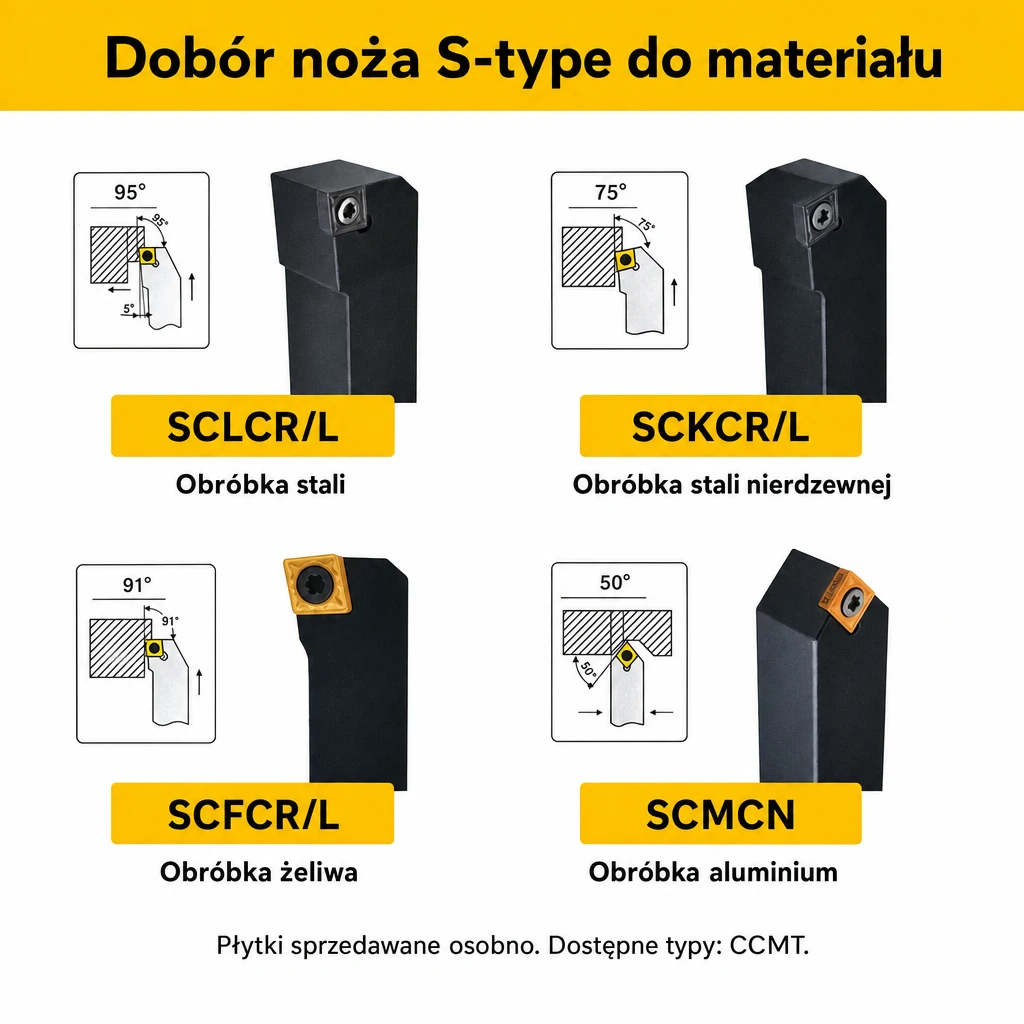

Zastosowanie - dobór płytki do materiału

MateriałPłytka zalecanaCharakterystyka
Stal konstrukcyjna (C45, S235)CCMT 09T308 / 120408 NMUniwersalna geometria, gatunek PVD-TiAlN
Stal nierdzewna (304, 316)CCMT 09T308 / 120408 MMOdporność na zażegnanie, łamacz wióra dla inox
Stal twarda (HRC 40-55)CCMT 09T308 / 120408 HMWzmocniona krawędź, powłoka CVD
Stal wysokoutwardzona (HRC 55-65)CCMT 060204 / 09T304 / CBNPłytka CBN, mniejszy promień naroża
Aluminium, miedź, mosiądzCCMT 060204 / 09T304 ALGeometria pozytywna, ostra krawędź, polerowana
Żeliwo szare (GG / GJL)CCMT 09T308 / 120408 KMPowłoka odporna na ścieranie, geometria neutralna

Jak dobrać rozmiar noża

Typ tokarkiZalecany nóż
Mini tokarka, sub-spindle, mikroobróbkaSCLCR0808D06 (8 mm) / SCLCR1010H06 (10 mm)
Tokarka warsztatowa, hobbystycznaSCLCR1212H09 (12 mm) / SCLCR1616H09 (16 mm)
Standardowa tokarka CNC do średnich detaliSCLCR2020K12 (20 mm)
Tokarka CNC do dużych detaliSCLCR2525M12 (25 mm)

FAQ

Czy nóż jest sprzedawany z płytką wymienną?
Nie. Nóż SCLCR sprzedawany jest jako sam trzonek z kompletem śrubą mocującą (M2.5×7, M4×10 lub M5×12 zależnie od rozmiaru) i kluczem Torx (T8/T15/T20). Płytki CCMT sprzedajemy osobno w kategorii „Płytki skrawające CCMT".

Czym różni się SCLCR od SCLCL?
R oznacza nóż prawotnący (skrawanie w prawo, posuw od głowicy tokarki w stronę uchwytu), L oznacza nóż lewotnący (skrawanie w lewo). Wybór zależy od kierunku obrotów wrzeciona i geometrii detalu.

Czy można zamontować płytkę CCMT od innego producenta?
Tak. Gniazdo noża jest zgodne z normą ISO dla płytki CCMT 060204 / 09T304 (rozmiary 16 i 20 mm) lub CCMT 09T308 / 120408 (rozmiary 25, 32, 40 mm). Pasują płytki dowolnego producenta zgodnego z normą.

Czy nóż nadaje się do toczenia stali nierdzewnej?
Tak, pod warunkiem doboru właściwej płytki (geometria MM, gatunek PVD-TiAlN) oraz parametrów (Vc 60-120 m/min, fz 0,1-0,2 mm/obr). Kąt główny 95° dobrze odprowadza wióry przy toczeniu wzdłużnym.

Jaki moment dociskania śruby mocującej płytkę?
Dla śruby M2.5 (rozmiary 08-10): 1-1,5 Nm. Dla M4 (rozmiary 12-16): 2-3 Nm. Dla M5 (rozmiary 20-25): 4-5 Nm. Klucz Torx dostarczamy w zestawie.

Czy w zestawie są klucze do wymiany płytki?
Tak, nóż dostarczany jest z dwoma kluczami imbusowymi: L2.5 (do śruby mocującej płytkę) oraz L3.0 (do regulacji dźwigni dociskowej).

Jakie są części zamienne dostępne?
Dla wszystkich rozmiarów (16-40 mm) komponenty są takie same: kołek MTC617, podkładka pod płytkę MW0804, płyta dociskowa HL1814, śruba dwustronna MCS625. Części zamienne dostępne na zapytanie.
