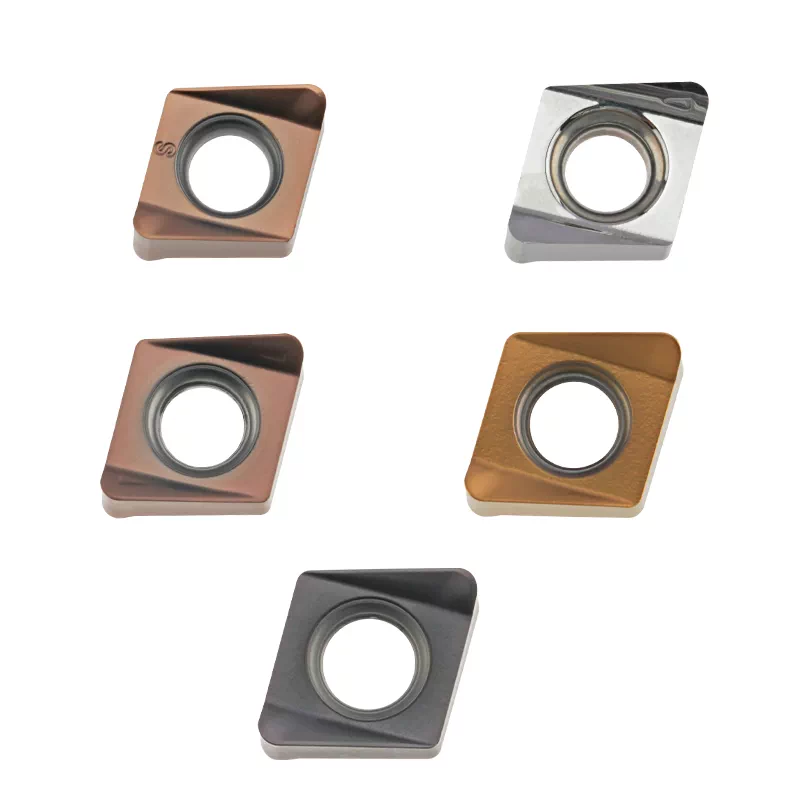

Płytki frezarskie 4NKT060308R-ML do TE90 (10 szt.)

Dwustronne płytki węglikowe 4NKT060308R-ML są przeznaczone do pracy w kompatybilnych korpusach frezarskich z gniazdem dla rodziny 4NKT060308. Płytka ma cztery użyteczne krawędzie skrawające oraz promień naroża R0,8 mm. Warianty dostępne w selektorze obejmują gatunki przeznaczone do różnych grup materiałowych: stali, stali nierdzewnej, żeliwa, stopów wysokotemperaturowych, stopów tytanu, aluminium i innych metali nieżelaznych.

Cena dotyczy jednego opakowania zawierającego 10 sztuk tego samego, wybranego wariantu. Gatunki różnią się zakresem materiałów i twardości. Kolor powłoki nie jest wystarczającym kryterium doboru — przed zakupem należy porównać pełny kod płytki, gatunek oraz zakres materiałowy podany w tabeli.

Najważniejsze informacje

• jednostka sprzedaży: 1 opakowanie = 10 płytek jednego gatunku,
• pełne oznaczenie rodziny: 4NKT060308R-ML,
• konstrukcja: płytka dwustronna z czterema użytecznymi krawędziami skrawającymi,
• promień naroża: R0,8 mm,
• materiał płytki: węglik spiekany z zewnętrzną nanopowłoką deklarowaną przez producenta,
• ostra krawędź skrawająca ma ograniczać opory skrawania,
• producent deklaruje odporność na wykruszenia i zużycie przy prawidłowym doborze gatunku i parametrów,
• aktualne gatunki i ich dostępność są widoczne w selektorze wariantów produktu,
• dobór wariantu odbywa się według materiału obrabianego, zakresu twardości i pełnego oznaczenia gatunku,
• sprzedawca wskazuje serię do planowania, obróbki stopni, powierzchni krzywoliniowych i pochyłych oraz profilowania form,
• sprzedawca opisuje serię jako przeznaczoną do pracy z dużym posuwem; nie jest to gwarancja jednej wartości posuwu dla wszystkich wariantów i warunków.

Rzeczywista trwałość ostrza oraz możliwe parametry pracy zależą między innymi od wybranego gatunku, materiału obrabianego, korpusu frezarskiego, średnicy narzędzia, sztywności układu, chłodzenia i ustawionych parametrów obróbki.

Zastosowanie

Według materiałów sprzedawcy płytki z tej rodziny mogą być stosowane w odpowiednio dobranym korpusie do następujących operacji:

• planowanie powierzchni,
• obróbka zgrubna,
• obróbka stopni,
• obróbka powierzchni krzywoliniowych,
• obróbka powierzchni pochyłych,
• profilowanie form.

Zakres możliwych operacji nie wynika wyłącznie z samej płytki. Korpus, dostęp narzędzia do obrabianej powierzchni, sztywność mocowania i warunki skrawania muszą być odpowiednie do wybranego zadania. Dlatego przed użyciem należy sprawdzić także dokumentację posiadanej głowicy.

Specyfikacja techniczna

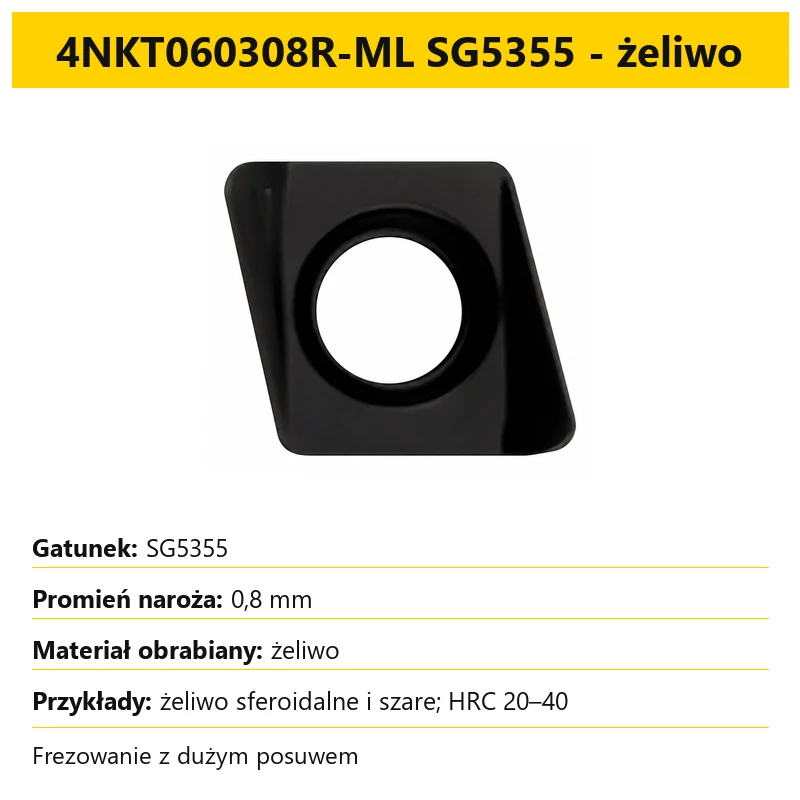

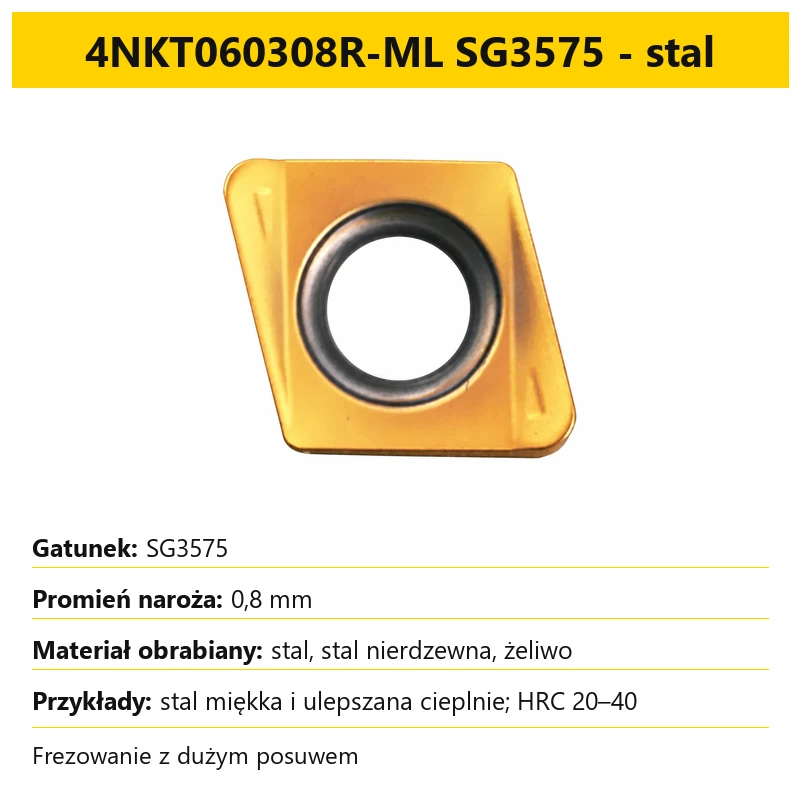

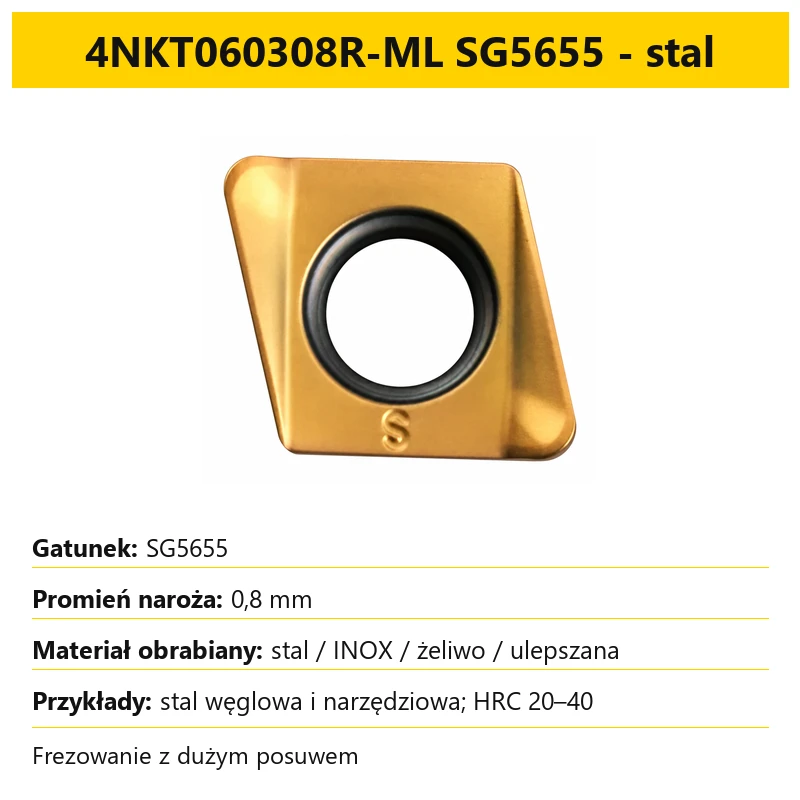

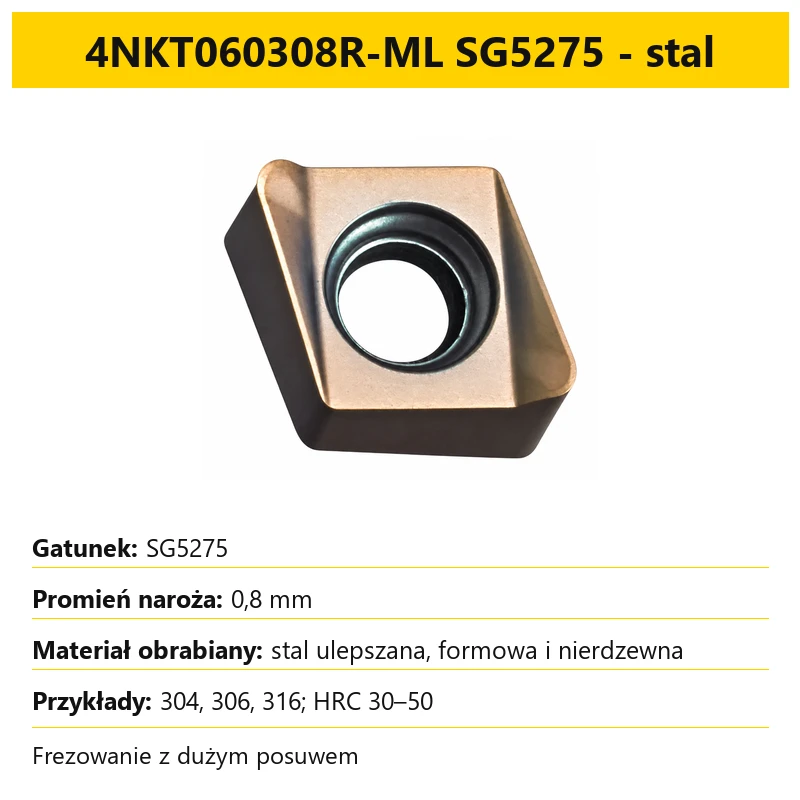

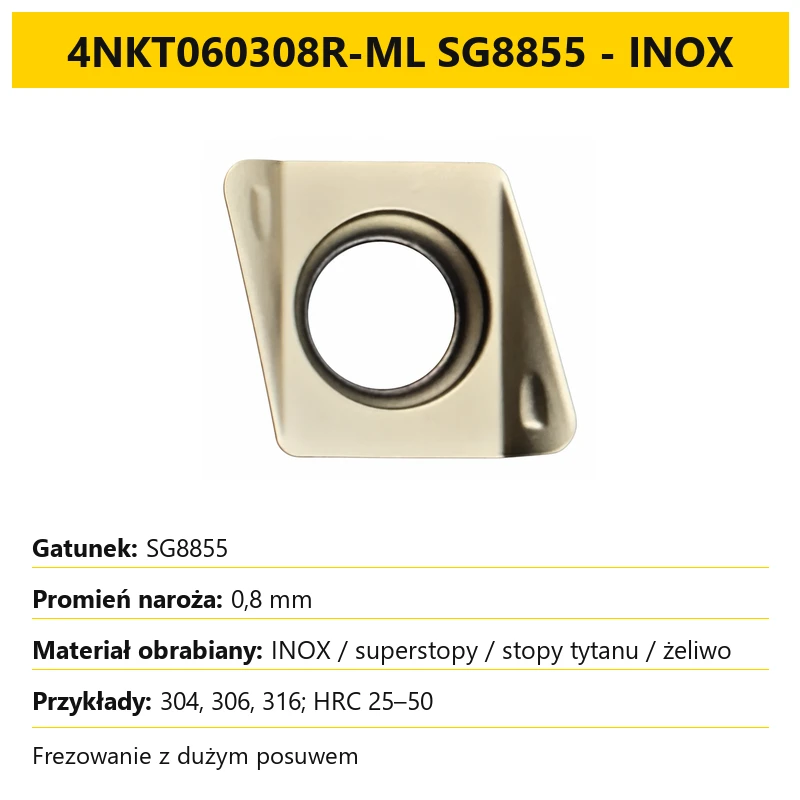

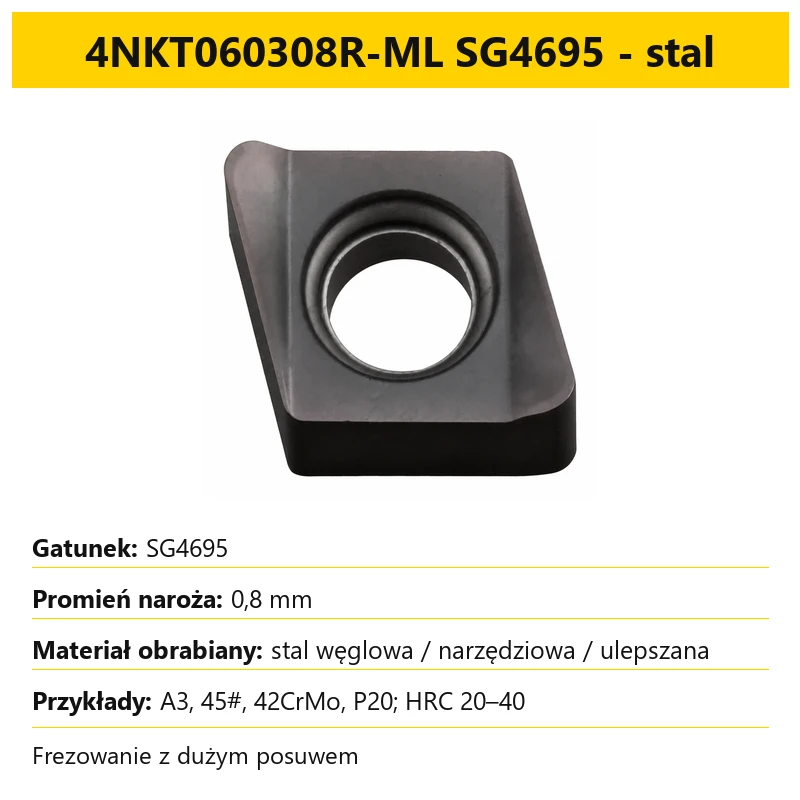

Dobór gatunku do materiału

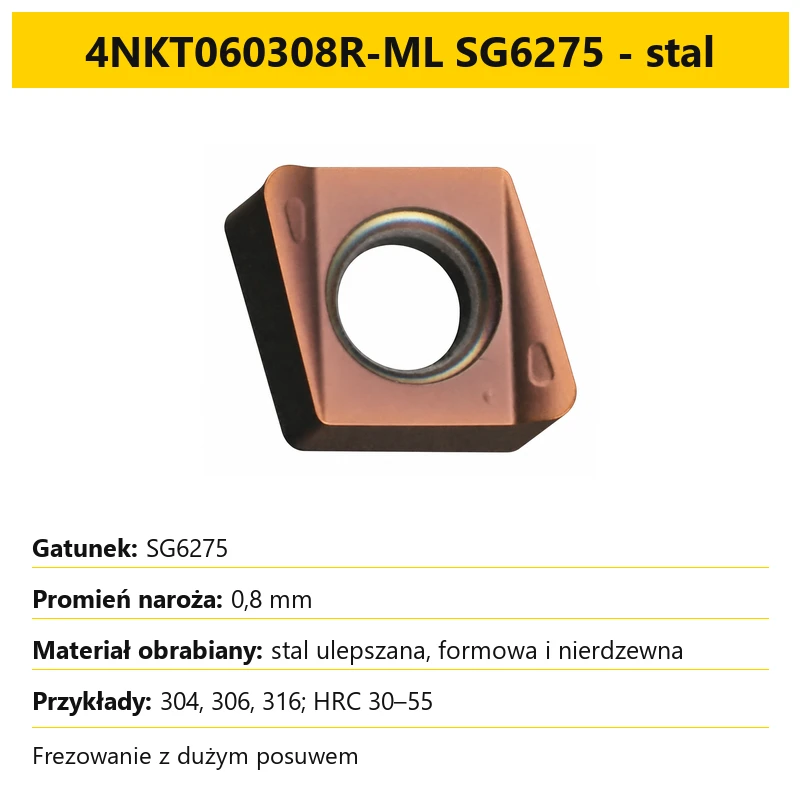

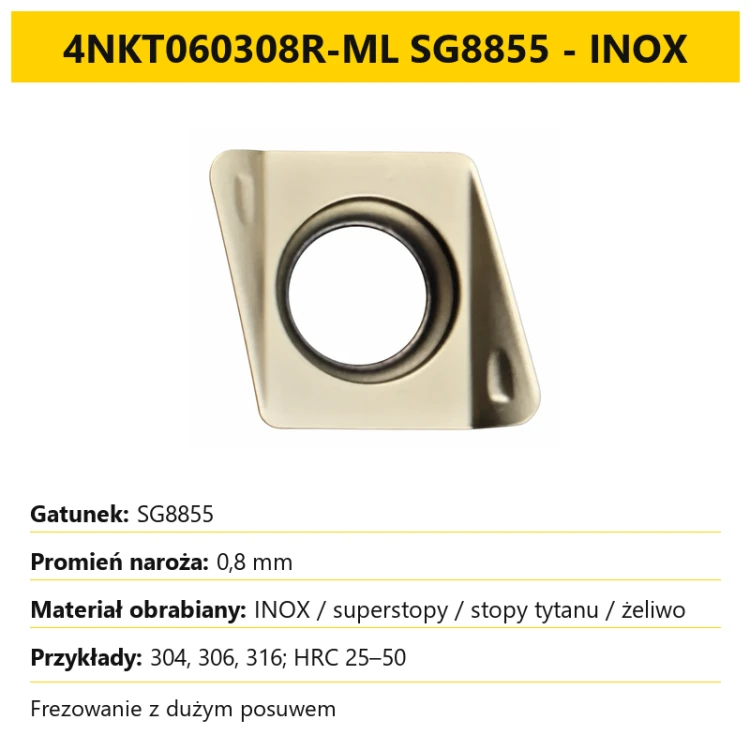

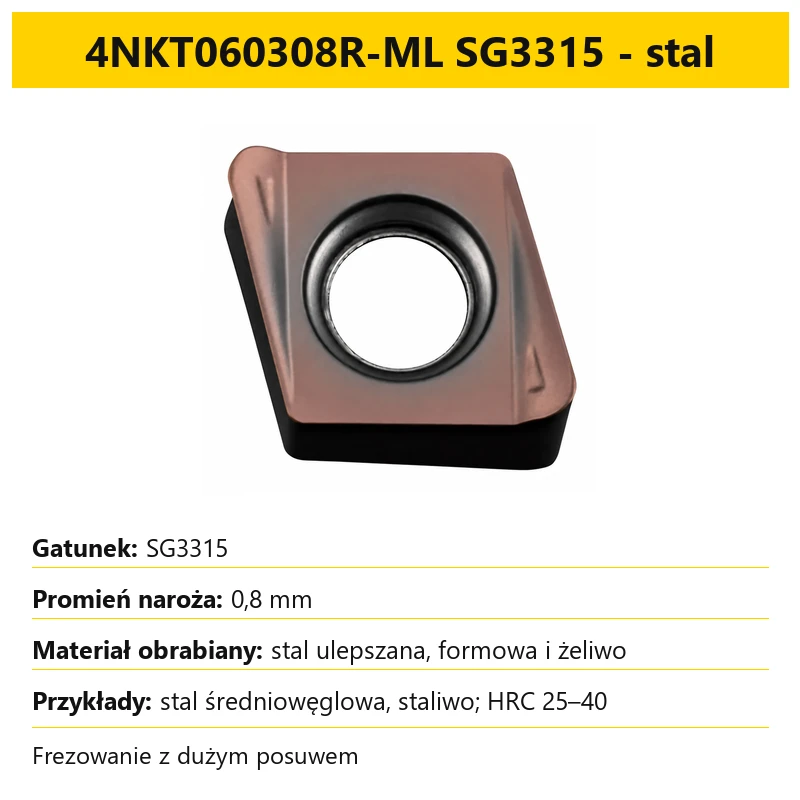

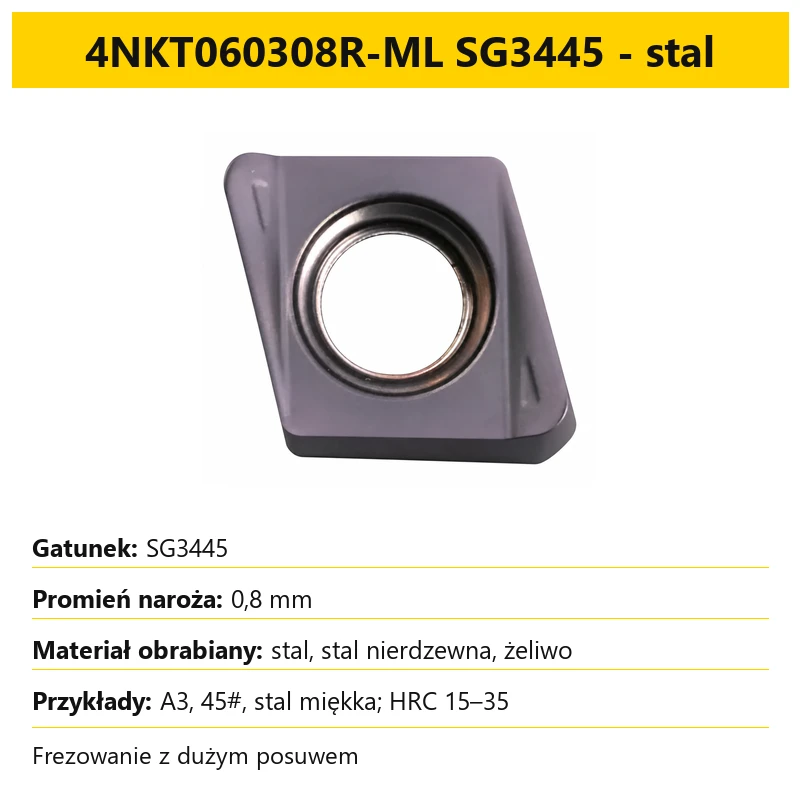

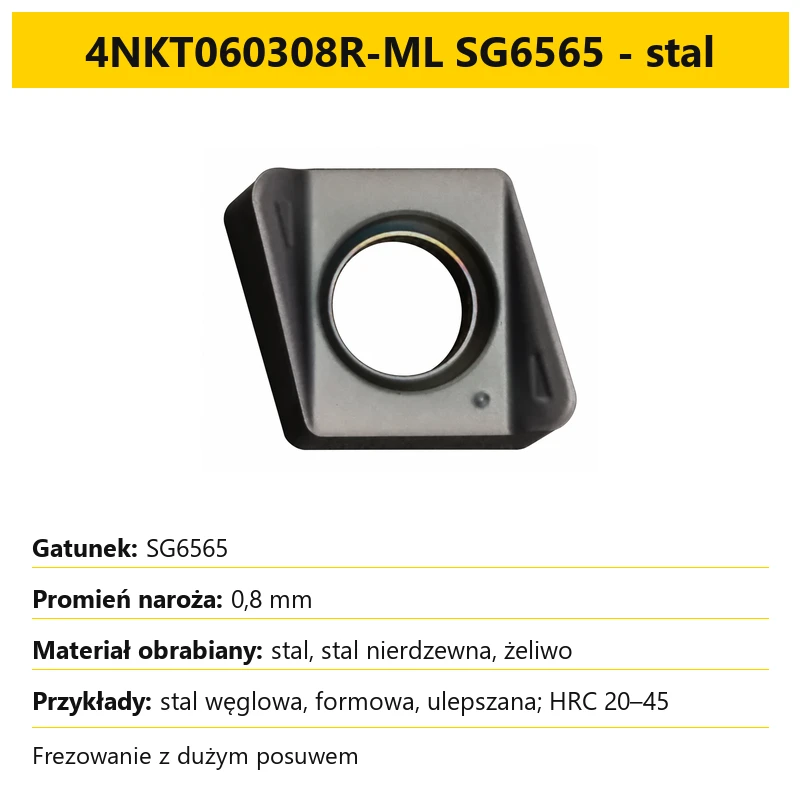

Każdy wariant ma własny zakres materiałów i twardości. Aktualną listę gatunków pokazuje selektor wariantów produktu. Poniższa tabela pomaga wybrać właściwą grupę materiałową; ostatecznie należy porównać pełne oznaczenie, opis materiału i zakres HRC na grafice wybranego wariantu. Nie należy dobierać płytki wyłącznie według koloru powłoki.

Na kartach poszczególnych wariantów zachowano oznaczenia materiałów podane w źródle producenta. Nie poprawiamy ich automatycznie ani nie zamieniamy na inne symbole. Aktualny wybór gatunków i ich nazwy należy zawsze odczytywać z selektora produktu.

Jak wybrać właściwy wariant

1. Sprawdź pełny kod dotychczas używanej płytki. Rodzina w tej aukcji to 4NKT060308R-ML. Podobny wygląd płytki nie potwierdza zgodności.
2. Ustal materiał obrabiany. Osobne gatunki są przewidziane między innymi do stali, stali nierdzewnej, żeliwa i aluminium.
3. Porównaj zakres twardości. Zakres HRC przypisany przez sprzedawcę należy odczytać z grafiki wybranego wariantu.
4. Wybierz dokładny gatunek. Kod SG na grafice wariantu i w selektorze powinien być identyczny.
5. Nie dobieraj po samym kolorze. Barwa powłoki może pomagać rozpoznać płytkę, ale nie zastępuje pełnego oznaczenia.
6. Sprawdź korpus. Gniazdo głowicy musi być przeznaczone dla rodziny 4NKT060308.

Jeżeli nie masz pewności, prześlij zdjęcie pełnego oznaczenia korpusu, zdjęcie gniazda oraz kod dotychczas używanej płytki. Pozwala to zweryfikować zgodność bez opierania się na samym wyglądzie.

Kompatybilność z głowicą

Płytki są przeznaczone do kompatybilnych korpusów serii TE90 posiadających gniazdo dla 4NKT060308; w materiałach producenta występują między innymi modele oznaczane 4N TE90-… . Sam napis „TE90” w nazwie głowicy nie oznacza automatycznie, że każdy korpus oznaczony w ten sposób przyjmie tę płytkę.

Jeżeli korpus pochodzi od innego producenta albo oznaczenie jest niepełne, przed zakupem należy porównać dokumentację korpusu lub przesłać nam zdjęcia do weryfikacji. Nie zalecamy przyjmowania kompatybilności wyłącznie na podstawie zbliżonego kształtu płytki.

Co zawiera opakowanie

W zestawie znajduje się 10 płytek 4NKT060308R-ML jednego, wybranego gatunku. Opakowanie nie jest zestawem mieszanym. Wybór jednego wariantu oznacza dziesięć sztuk tego samego oznaczenia SG.

Przed zamówieniem większej liczby opakowań sprawdź wybrany gatunek w selektorze produktu. Cena prezentowana przez sklep dotyczy zawsze jednego opakowania 10 sztuk wskazanego wariantu.

FAQ — najczęściej zadawane pytania

Ile płytek znajduje się w jednym opakowaniu?

Jedno opakowanie zawiera 10 płytek tego samego, wybranego gatunku. Warianty nie są mieszane w jednym pudełku.

Ile krawędzi skrawających ma jedna płytka?

Płytka jest dwustronna i ma cztery użyteczne krawędzie skrawające. Możliwość wykorzystania każdej krawędzi zależy od prawidłowego zamocowania i warunków pracy.

Czy są to płytki do wysokich posuwów?

Sprzedawca opisuje tę serię jako przeznaczoną do szybkiego frezowania i pracy z dużym posuwem. Nie podano jednej gwarantowanej wartości posuwu na ząb dla wszystkich wariantów. Parametry należy dobrać do gatunku, materiału, średnicy korpusu i sztywności obrabiarki.

Który gatunek wybrać do stali?

W selektorze znajdują się warianty przeznaczone do różnych rodzajów stali, między innymi miękkiej, węglowej, narzędziowej, ulepszanej i formowej. Wybór zależy także od twardości materiału. Należy porównać materiał i zakres HRC na karcie wariantu, a następnie wybrać pełny kod SG.

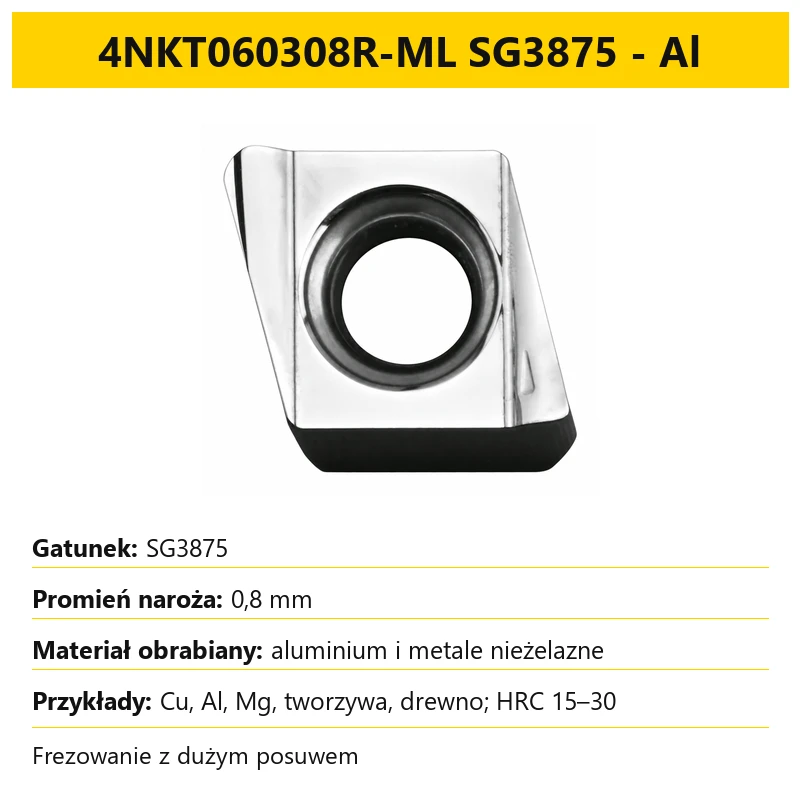

Który wariant jest przeznaczony do aluminium?

Wybierz w selektorze wariant, którego karta wskazuje aluminium i metale nieżelazne. Producent wymienia w tej grupie między innymi Cu, Al i Mg, a przy odpowiednim wariancie także tworzywa i drewno. Przed zakupem porównaj pełny opis oraz zakres HRC na grafice wariantu.

Czy jeden gatunek nadaje się jednocześnie do stali, INOX-u, żeliwa i aluminium?

Nie. Zakres zastosowania zależy od konkretnego gatunku. Wariant przeznaczony do żeliwa nie powinien być automatycznie traktowany jako wariant do aluminium i odwrotnie. Każda karta wariantu podaje własną grupę materiałową oraz zakres twardości.

Czy płytki pasują do każdej głowicy opisanej jako TE90?

Nie zawsze. Korpus musi posiadać gniazdo przeznaczone dla rodziny 4NKT060308. Sam skrót TE90 nie jest wystarczającym potwierdzeniem. Do sprawdzenia potrzebne jest pełne oznaczenie korpusu, zdjęcie gniazda i kod starej płytki.

Czy można nimi obrabiać powierzchnie inne niż płaskie?

Sprzedawca wymienia planowanie, obróbkę zgrubną, stopnie, powierzchnie krzywoliniowe i pochyłe oraz profilowanie form. Rzeczywista możliwość wykonania operacji zależy od konstrukcji korpusu, dostępu narzędzia oraz parametrów obróbki.

Czy głowica, śruby albo klucz są częścią zestawu?

Nie. Oferta obejmuje wyłącznie 10 płytek jednego, wybranego wariantu. Głowica frezarska, śruby, klucz oraz pozostałe elementy systemu nie wchodzą w skład tego opakowania.
