Głowica Te90 na płytki 4NKT
Korpus 42CrMo · chwyt walcowy · wymienne płytki skrawające
Trzpieniowa głowica frezarska Te90 z chwytem walcowym, przeznaczona do płytek z rodziny 4NKT060308. Korpus wykonano ze stali stopowej 42CrMo o twardości 42–45 HRC, z niklowaną powierzchnią. Głowica służy do obróbki zgrubnej na maszynach CNC; materiał obrabiany dobiera się razem z odpowiednim gatunkiem płytki.
Rozmiar wybierz według średnicy roboczej, średnicy chwytu, liczby ostrzy i długości całkowitej. Wymiary konkretnego wykonania znajdziesz w oznaczeniu oraz na karcie wybranego wariantu. Zamówienie obejmuje jedną głowicę w wybranym rozmiarze; płytki skrawające dobierane są osobno.
1. Zastosowanie głowicy
Głowica Te90 jest przeznaczona do frezowania zgrubnego. Jej zakres zastosowań obejmuje także obróbkę kieszeni, rowków, stopni i profilowanie powierzchni. Dobór wykonania korpusu oraz płytek powinien odpowiadać operacji wykonywanej na detalu.
| Rodzaj obróbki | Zastosowanie |
|---|---|
| Frezowanie zgrubne | Usuwanie naddatku materiału przy użyciu wymiennych płytek 4NKT. |
| Obróbka kieszeni | Frezowanie kieszeni z uwzględnieniem średnicy roboczej i dostępu narzędzia. |
| Obróbka rowków | Frezowanie rowków i operacje wejścia w materiał zgodne z dobraną ścieżką obróbki. |
| Obróbka stopni | Frezowanie powierzchni stopniowanych. |
| Profilowanie powierzchni | Obróbka powierzchni według zaplanowanego konturu. |
Te zastosowania dotyczą rodziny głowic. Wybierz średnicę i długość odpowiednie do geometrii detalu, a gatunek płytki do obrabianego materiału. Fotografia samego korpusu nie określa gatunku zamontowanej płytki.
2. Parametry techniczne
| Parametr | Wartość |
|---|---|
| Rodzaj narzędzia | Głowica frezarska trzpieniowa na wymienne płytki |
| Seria | Te90 |
| Materiał korpusu | 42CrMo |
| Twardość korpusu | 42–45 HRC |
| Wykończenie powierzchni korpusu | Niklowanie |
| Kąt rodziny głowic | 90° |
| Rodzina płytek | 4NKT060308 |
| Oznaczenie stosowanych płytek | 4NKT060308R |
| Chwyt | Walcowy |
| Średnica robocza | Ø15–40 mm, zależnie od wariantu |
| Średnica chwytu | Ø14–32 mm, zależnie od wariantu |
| Długość całkowita | 120–200 mm, zależnie od wariantu |
| Liczba ostrzy | 2, 3, 4 lub 5, zależnie od wariantu |
| Mocowanie płytek | Śruby z gniazdem typu Torx |
Podane zakresy opisują rodzinę narzędzi. Konkretne połączenia wymiarów sprawdź w aktualnym selektorze produktu: dana średnica robocza nie musi występować ze wszystkimi średnicami chwytu i długościami.
3. Jak czytać oznaczenie wariantu
Kod zaczyna się od oznaczenia serii TE90. Dalej występują średnica robocza z literą D, średnica chwytu z literą C, liczba ostrzy z literą T oraz długość całkowita. Wymiary liniowe podawane są w milimetrach.
| Element oznaczenia | Znaczenie |
|---|---|
| TE90 | Seria głowicy |
| D | Średnica robocza |
| C | Średnica chwytu |
| T | Liczba ostrzy |
| Ostatnia liczba | Długość całkowita |
Średnica chwytu może być inna niż średnica robocza. Nie dobieraj mocowania tylko po pierwszej liczbie w kodzie. Kropka w oznaczeniu i przecinek w polskim opisie oznaczają tę samą wartość: przykładowo C15.6 odpowiada chwytowi Ø15,6 mm.
4. Dobór rozmiaru i mocowania
- Średnica robocza. Porównaj wartość D z rozmiarem obrabianego konturu, rowka lub kieszeni.
- Mocowanie w maszynie. Dobierz tulejkę lub oprawkę do średnicy chwytu C wybranego wykonania.
- Dostęp do powierzchni. Sprawdź długość całkowitą oraz dostęp narzędzia do obrabianego miejsca.
- Wykonanie korpusu. Potwierdź liczbę ostrzy T oraz pozostałe wymiary na karcie wariantu.

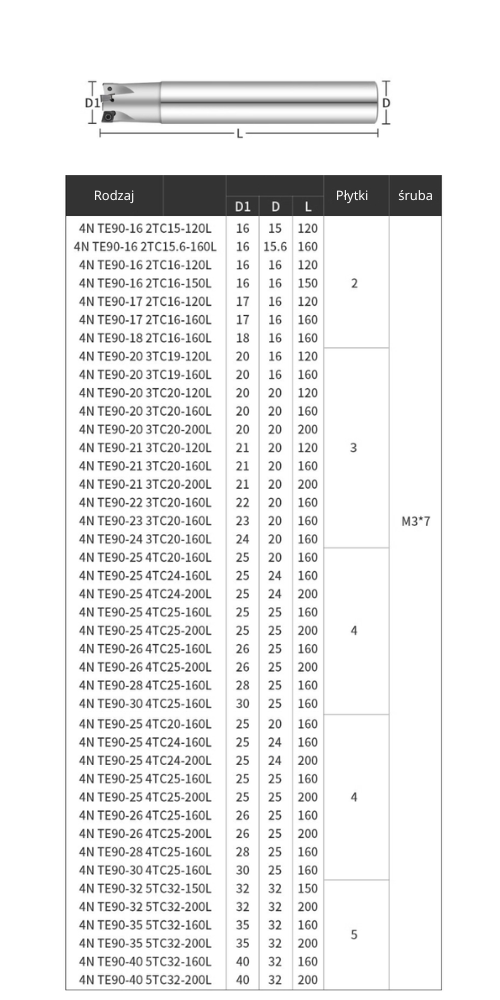

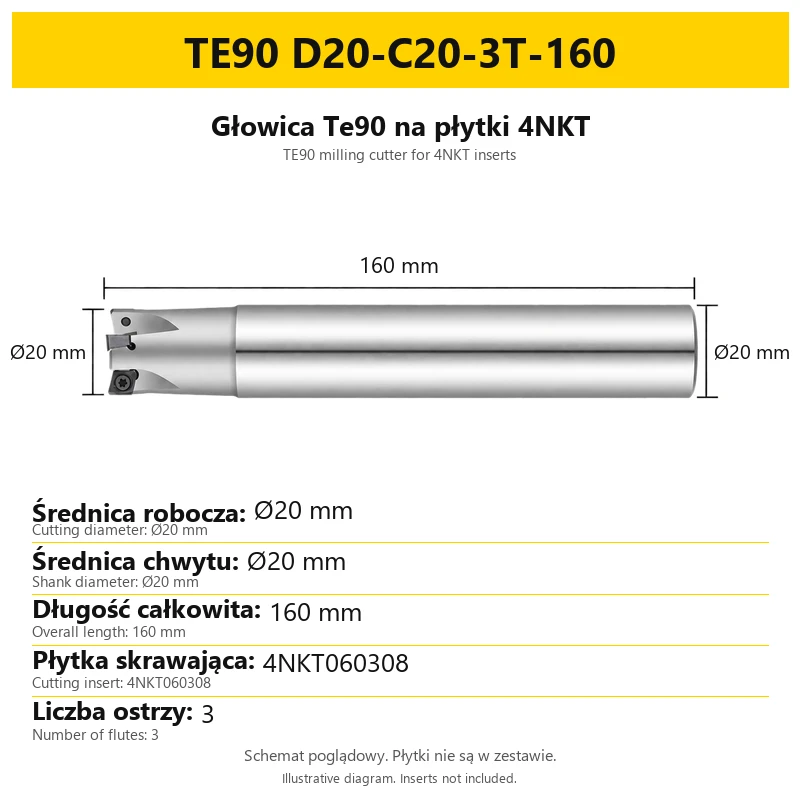

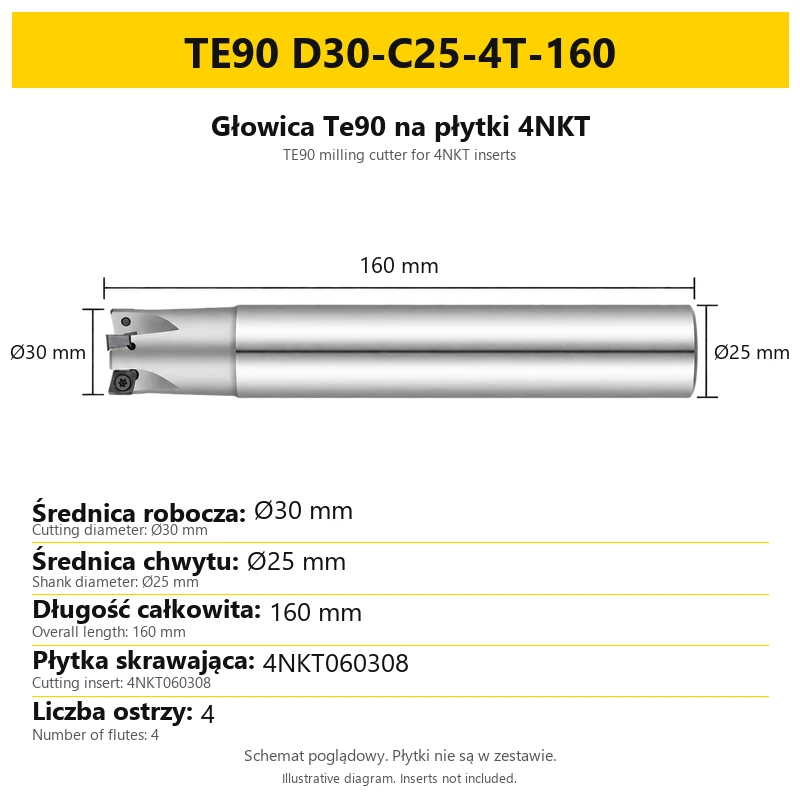

Karty wariantów zawierają schemat poglądowy oraz wartości wymiarów. Do doboru rozmiaru wykorzystaj podpisane liczby i kod. Rozmiar głowicy i gatunek płytki to dwa oddzielne elementy doboru.
5. Płytki 4NKT i wymienne ostrza
Korpus Te90 jest przystosowany do płytek 4NKT060308R z rodziny 4NKT060308. Są to płytki dwustronne, z czterema użytecznymi krawędziami skrawającymi. Wymiana lub obrócenie płytki pozwala użyć kolejnej krawędzi w tym samym korpusie.
Liczba ostrzy zapisana jako T w kodzie głowicy dotyczy korpusu. Cztery krawędzie jednej płytki są osobną cechą płytki. Dlatego głowica oznaczona jako 2T i płytka z czterema użytecznymi krawędziami opisują różne parametry.
- Pełny kod płytki. Potwierdza rodzinę i wykonanie pasujące do gniazda głowicy.
- Gatunek płytki. Określa zakres obrabianych materiałów i twardości.
- Liczba ostrzy korpusu. Jest zapisana w wariancie głowicy; nie określa gatunku płytki.
Płytki dobierzesz osobno w produkcie Płytki frezarskie 4NKT060308R-ML do TE90. Sprawdź kartę wybranego gatunku i jego zastosowanie do materiału obrabianego.
6. Dobór płytki do obrabianego materiału
Głowica może pracować z płytkami przeznaczonymi do różnych materiałów. Zakres zastosowania wynika z wybranego gatunku płytki; nie każda płytka 4NKT jest odpowiednia do wszystkich wymienionych grup.
| Materiał obrabiany | Dobór płytki |
|---|---|
| Stal | Wybierz gatunek 4NKT przeznaczony do konkretnego rodzaju stali i jej twardości. |
| Stal nierdzewna | Porównaj zakres zastosowania gatunku obejmującego stal nierdzewną. |
| Aluminium | Wybierz wykonanie płytki przeznaczone do aluminium i odpowiednich metali nieżelaznych. |
| Tytan | Wybierz gatunek z zastosowaniem do tytanu lub jego stopów. |
| Stal hartowana | Sprawdź, czy gatunek obejmuje stal hartowaną i twardość danego detalu. |
Na karcie płytki sprawdź jej pełne oznaczenie, grupę materiałową i zakres twardości. Oznaczenie 42CrMo opisuje stal korpusu głowicy, a nie materiał płytki. Niklowanie korpusu także nie określa powłoki wybranego gatunku płytki.
7. Korpus, mocowanie płytek i zawartość zamówienia
| Element | Informacja |
|---|---|
| Głowica Te90 | Jedna sztuka w rozmiarze wybranym w selektorze produktu. |
| Płytki skrawające | Dobierane i kupowane osobno; nie wchodzą w skład tej oferty. |
| Mocowanie płytki | Śruba z gniazdem typu Torx w korpusie głowicy. |
| Śruby M3×7 | Oznaczenie występujące w wybranych korpusach tej serii. Dobór części zamiennej potwierdź dla konkretnego modelu. |

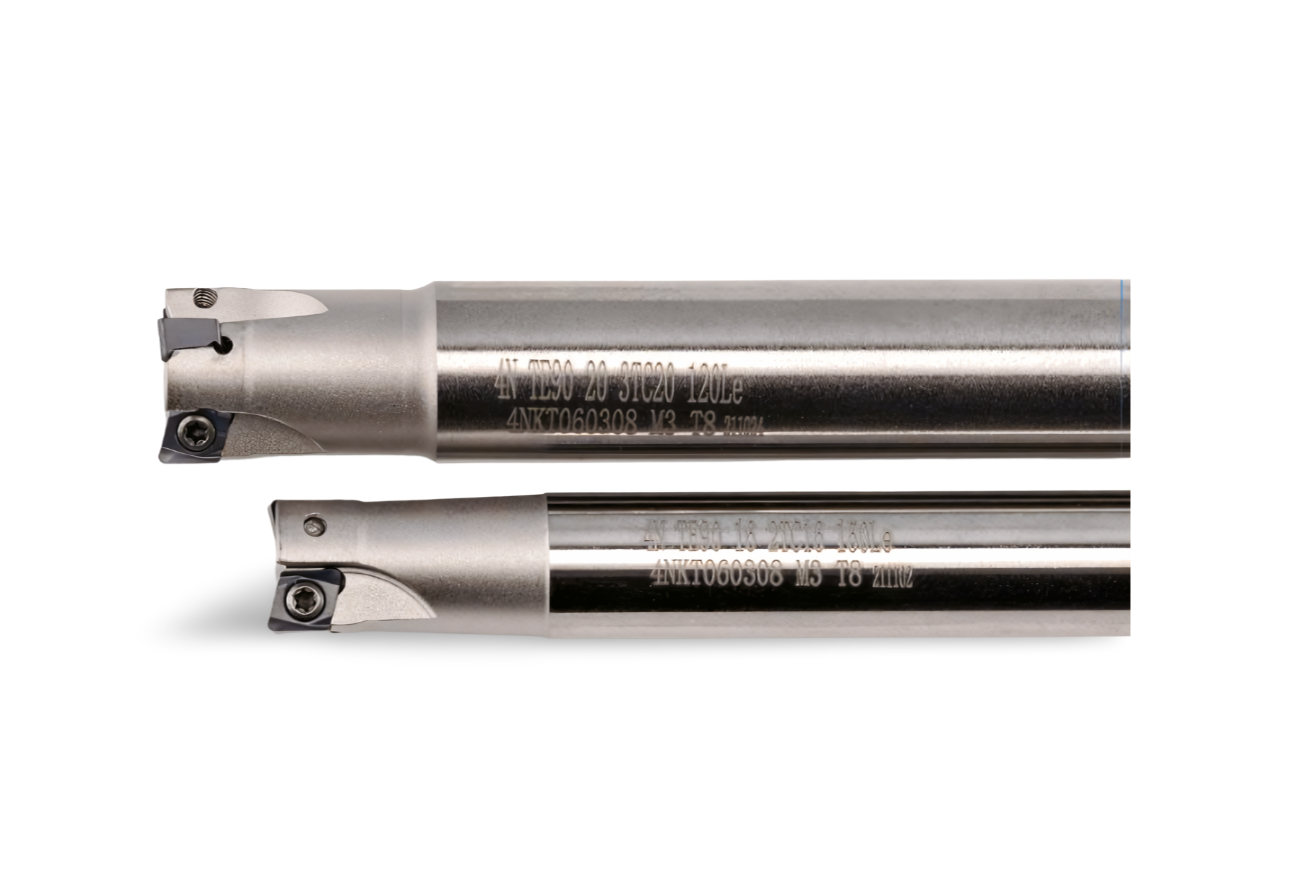

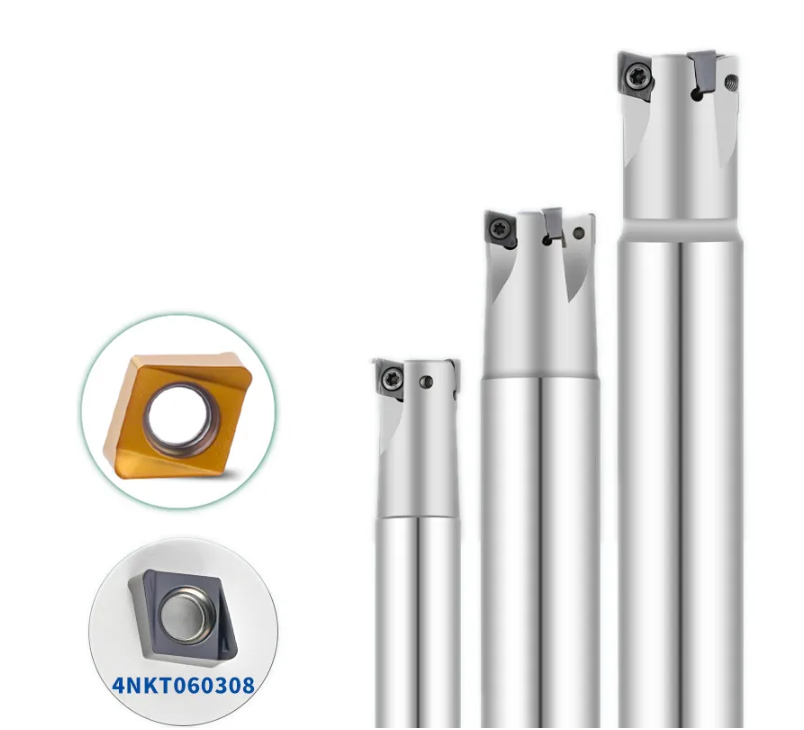

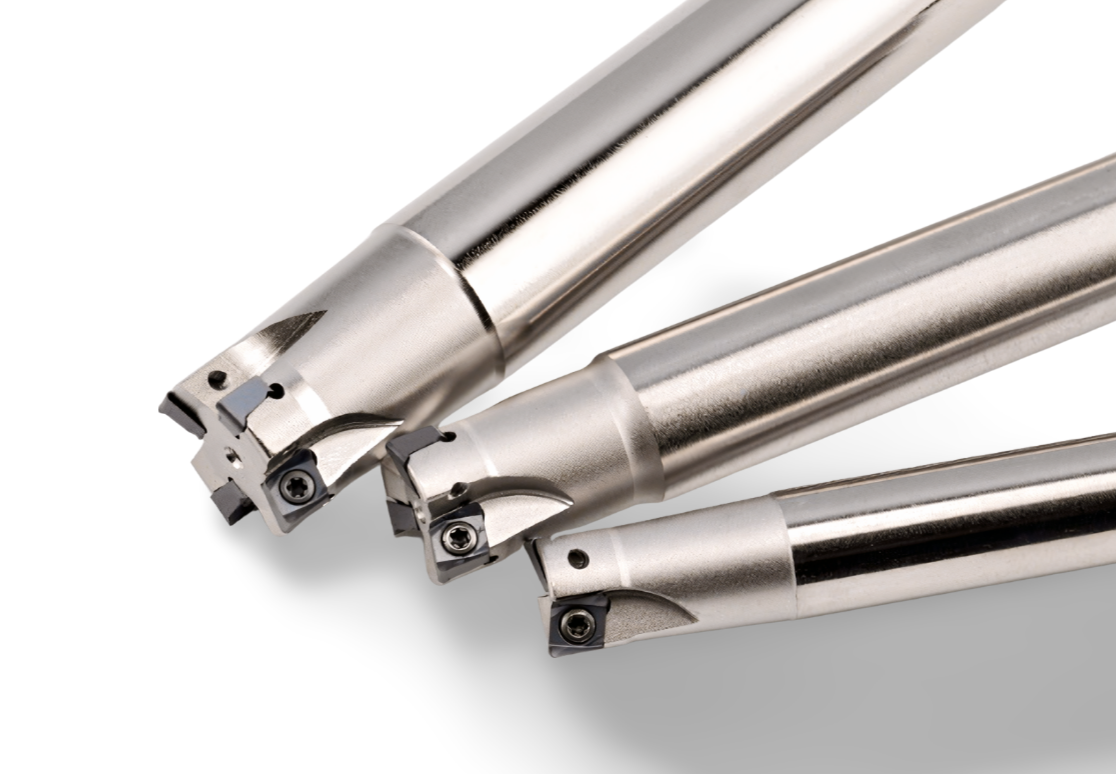

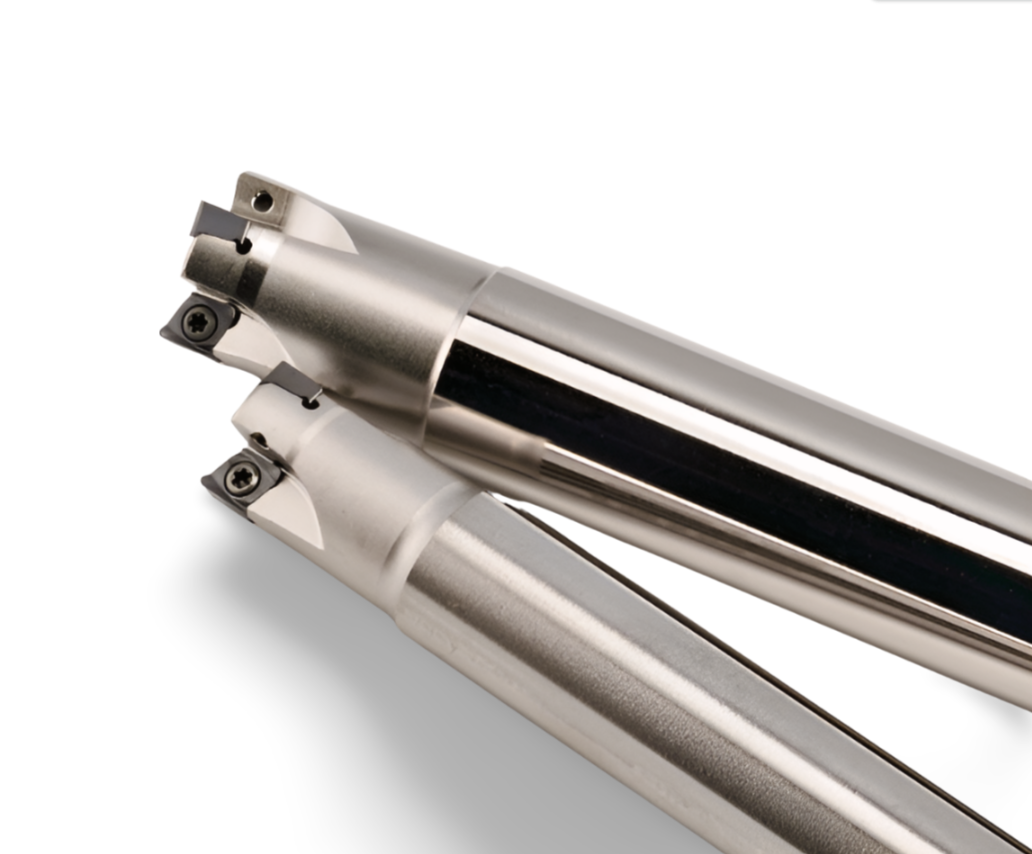

Fotografie mogą przedstawiać głowicę uzbrojoną w płytki, aby pokazać jej budowę. Przedmiotem zakupu jest korpus wybranego wariantu, bez płytek skrawających. Różne rozmiary widoczne w galerii przedstawiają wykonania produktu.
Przy doborze śruby lub klucza porównaj mocowanie w posiadanym korpusie. Oznaczenia części zamiennej jednego wykonania nie przenoś automatycznie na pozostałe rozmiary.
8. Najczęściej zadawane pytania
Czy płytki są w zestawie?
Nie. Oferta obejmuje jedną głowicę w wybranym rozmiarze. Płytki 4NKT060308R dobierz osobno do materiału obrabianego.
Co oznacza litera C w wariancie?
C oznacza średnicę chwytu. Jest to wymiar do doboru tulejki lub oprawki i może być inny niż średnica robocza oznaczona literą D.
Czy długość w kodzie oznacza długość ostrza?
Nie. Ostatnia liczba w oznaczeniu głowicy podaje długość całkowitą korpusu. Nie jest to długość płytki ani części skrawającej.
Czy 42–45 HRC to limit twardości obrabianego materiału?
Nie. To twardość korpusu. Materiał detalu i jego twardość dobierz do gatunku płytki 4NKT.
Czy ta sama głowica może obrabiać stal i aluminium?
Tak, z odpowiednio dobranymi płytkami. Sam korpus nie wybiera gatunku: płytka do stali i płytka do aluminium mogą mieć różne zastosowania oraz powłoki.
Czy 2T oznacza dwie krawędzie na jednej płytce?
Nie. T określa liczbę ostrzy głowicy. Liczba użytecznych krawędzi jednej płytki jest osobną cechą płytki.
