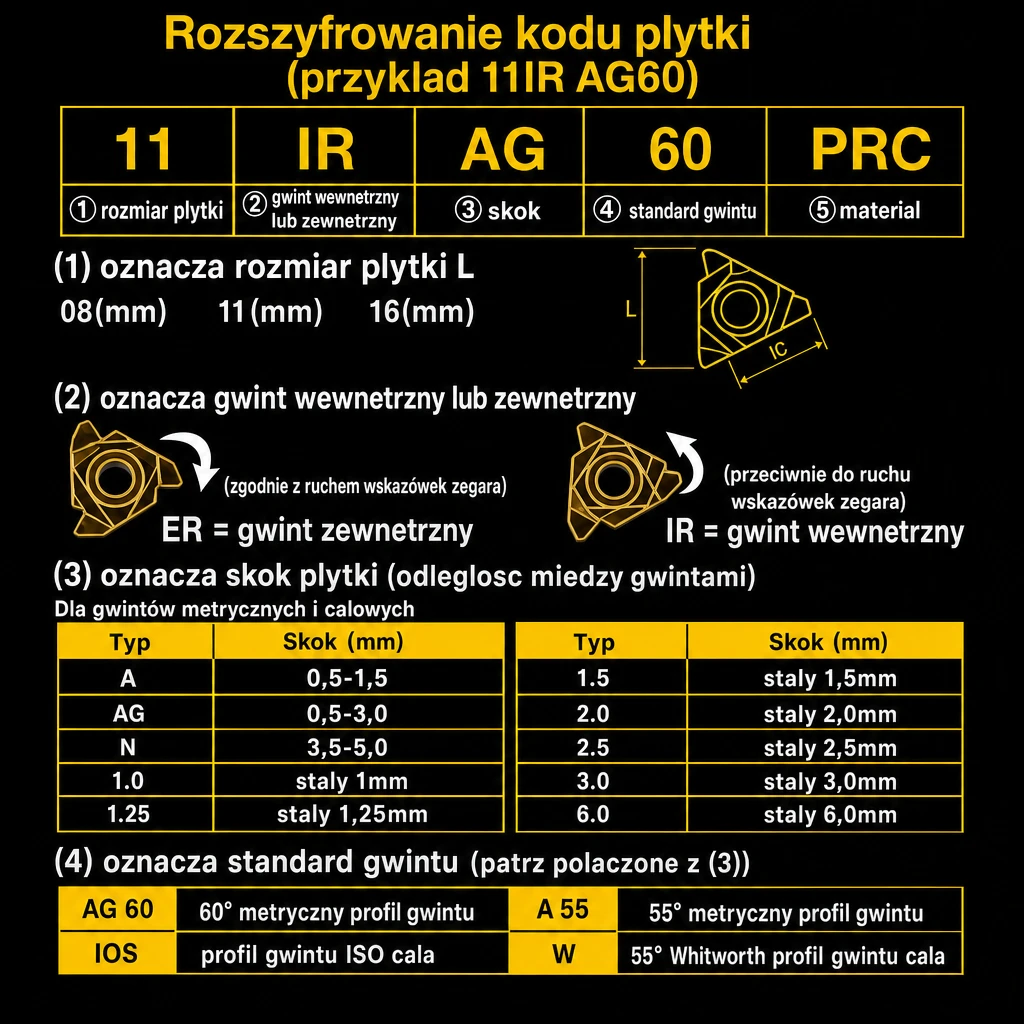

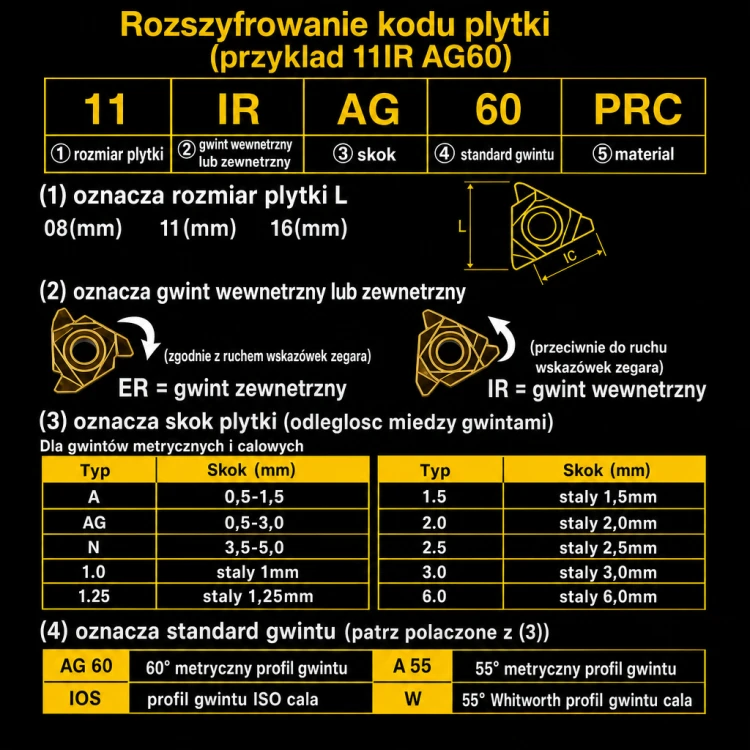

  • Rozszyfrowanie kodu plytki
  • Pasujace oprawki SER SNR DER
  • Dobor gatunku do materialu

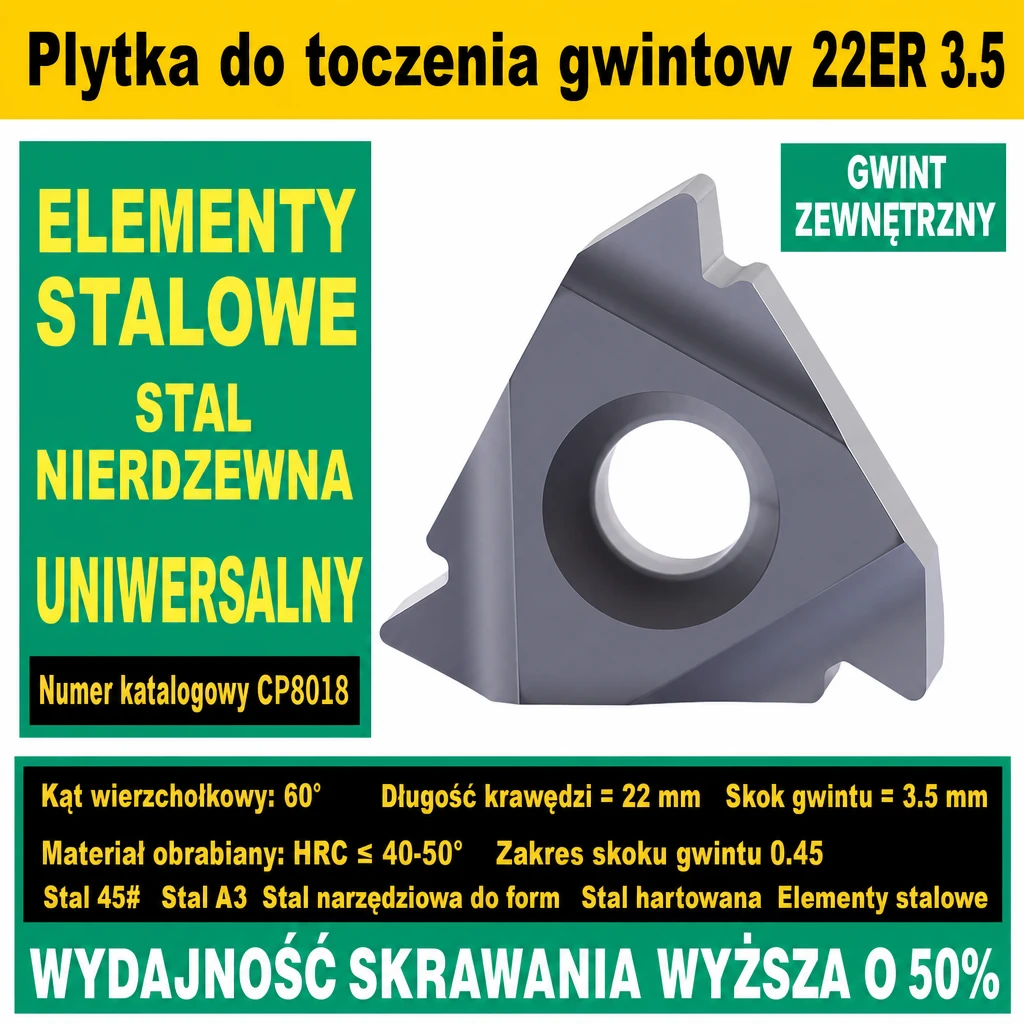

  • 22ER-3.5
  • 22ER-3.5ISOA-PB

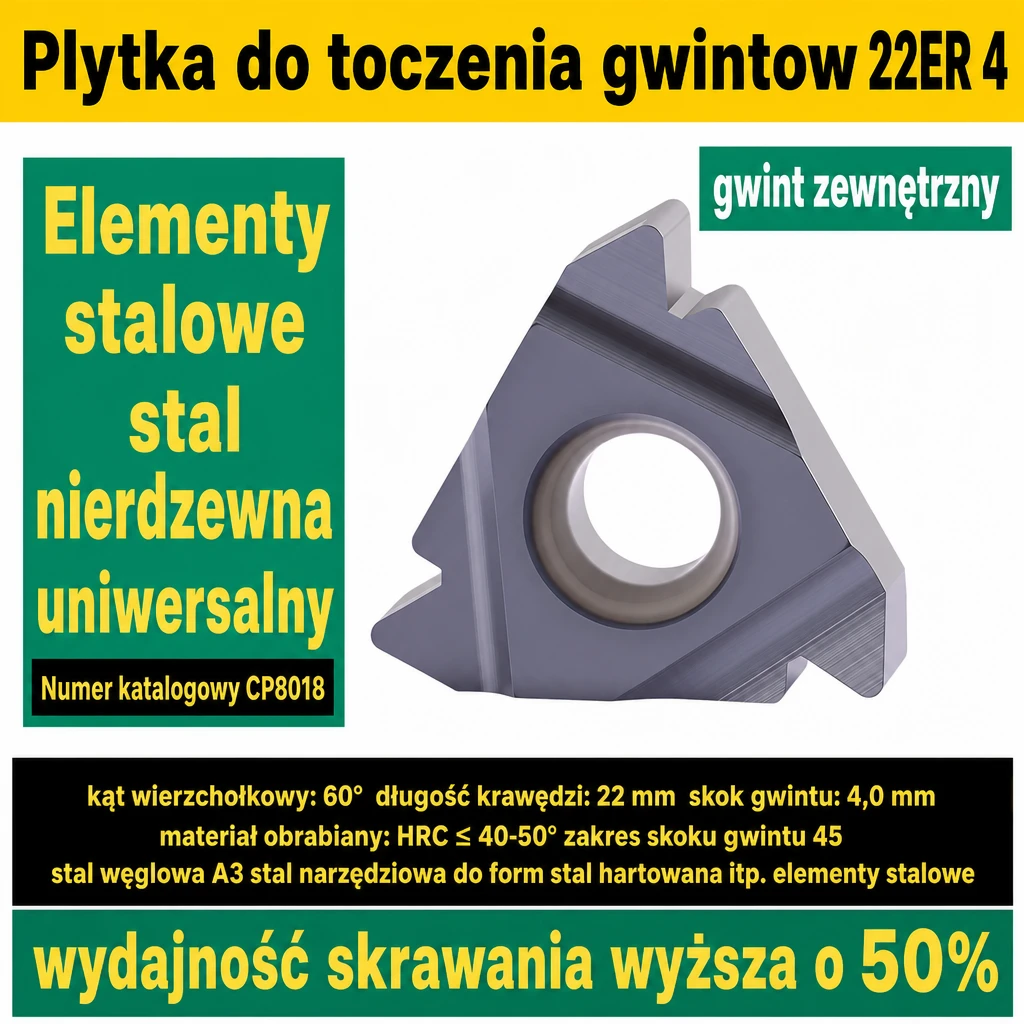

  • 22ER-4
  • 22ER-4.0ISOA-PB
  • 22ER-4.5

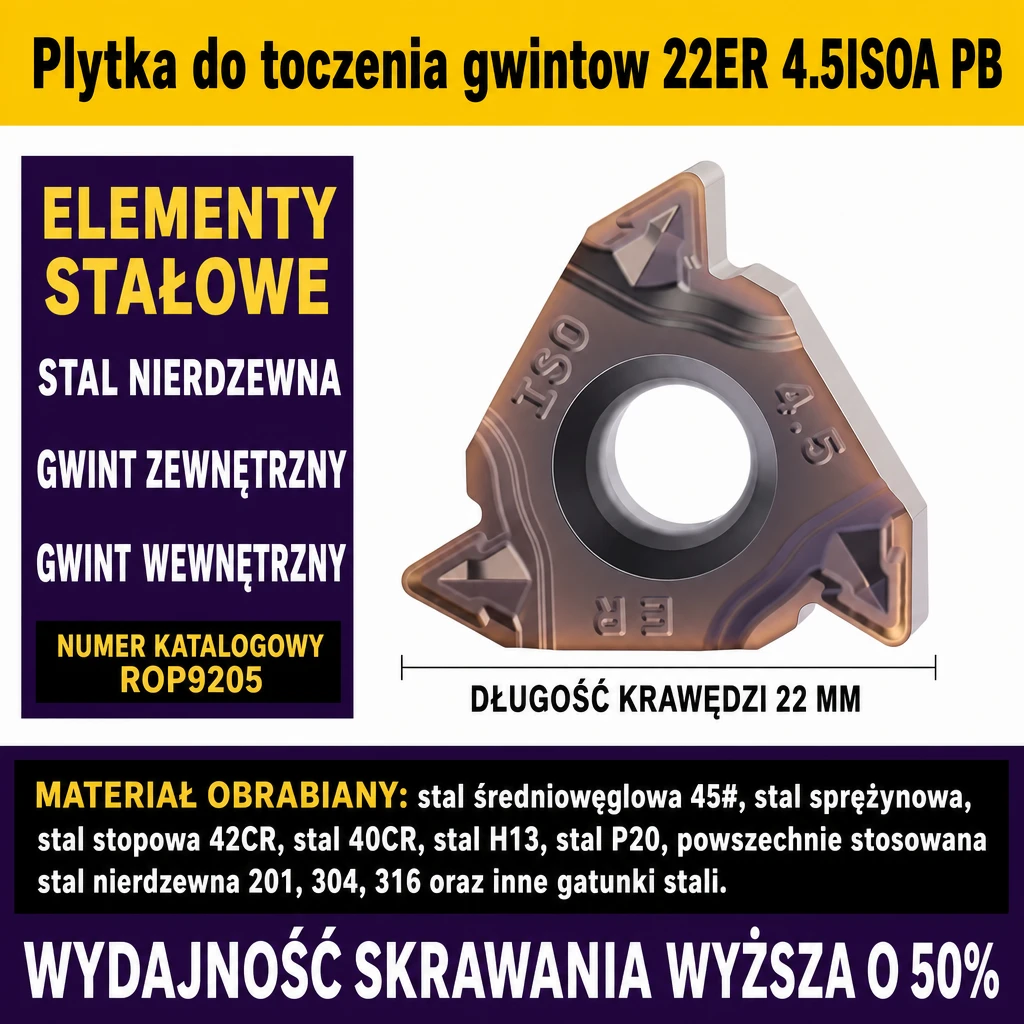

  • 22ER-4.5ISOA-PB
  • 22ER-5
  • 22ER-5.0ISOA-PB

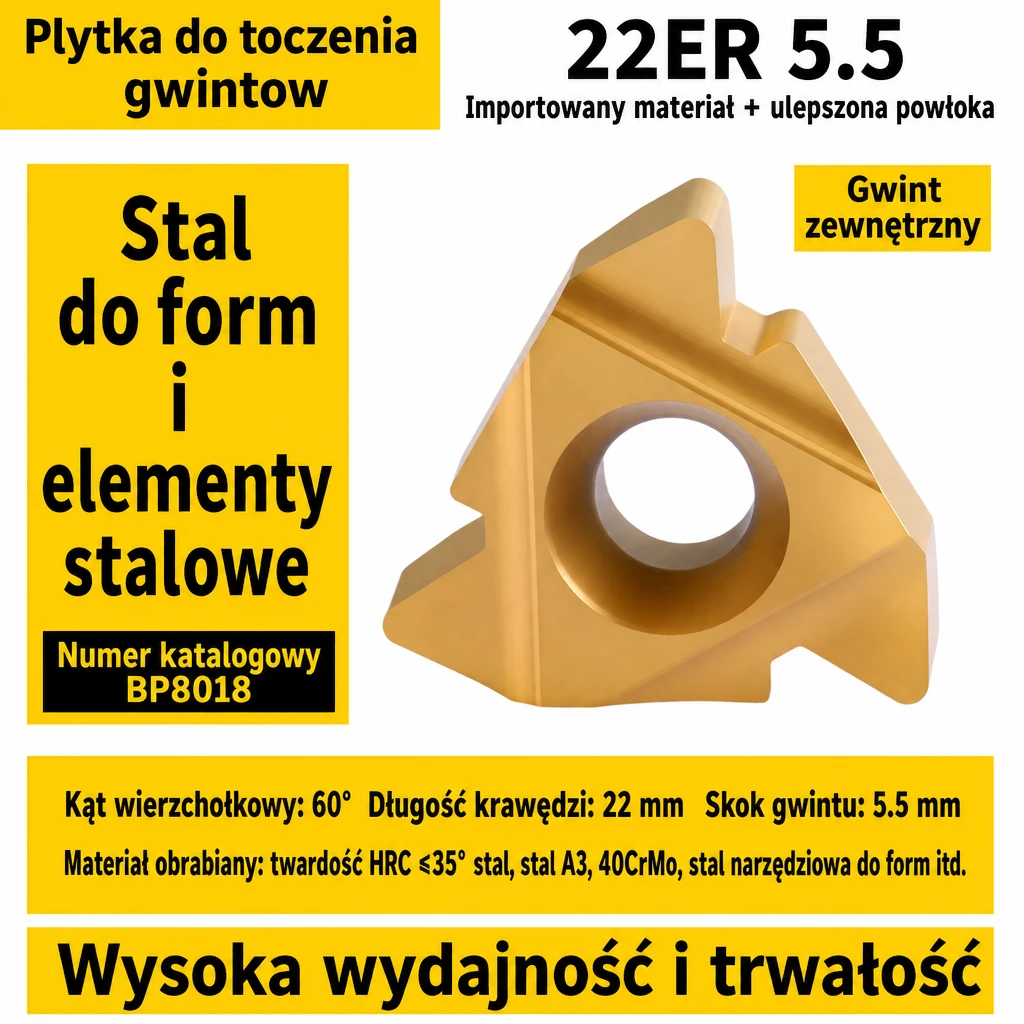

  • 22ER-5.5

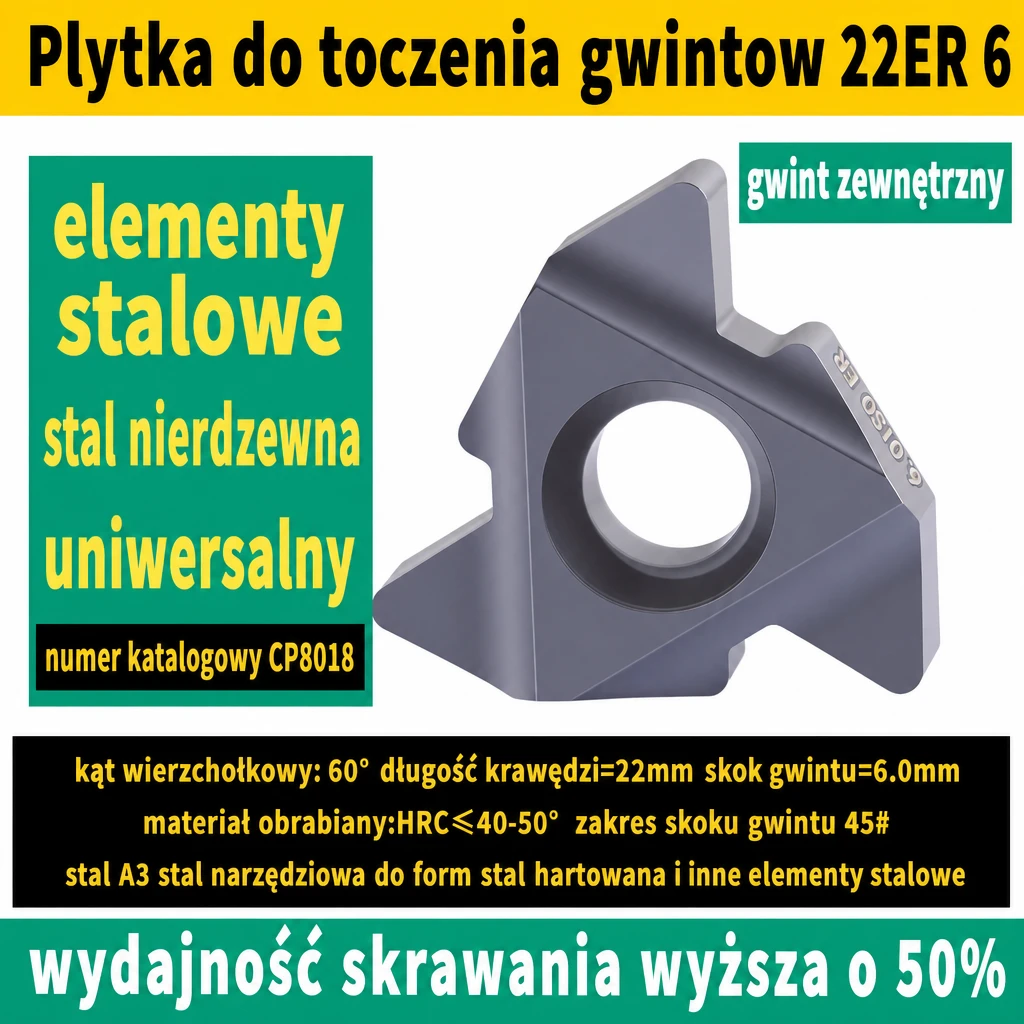

  • 22ER-6

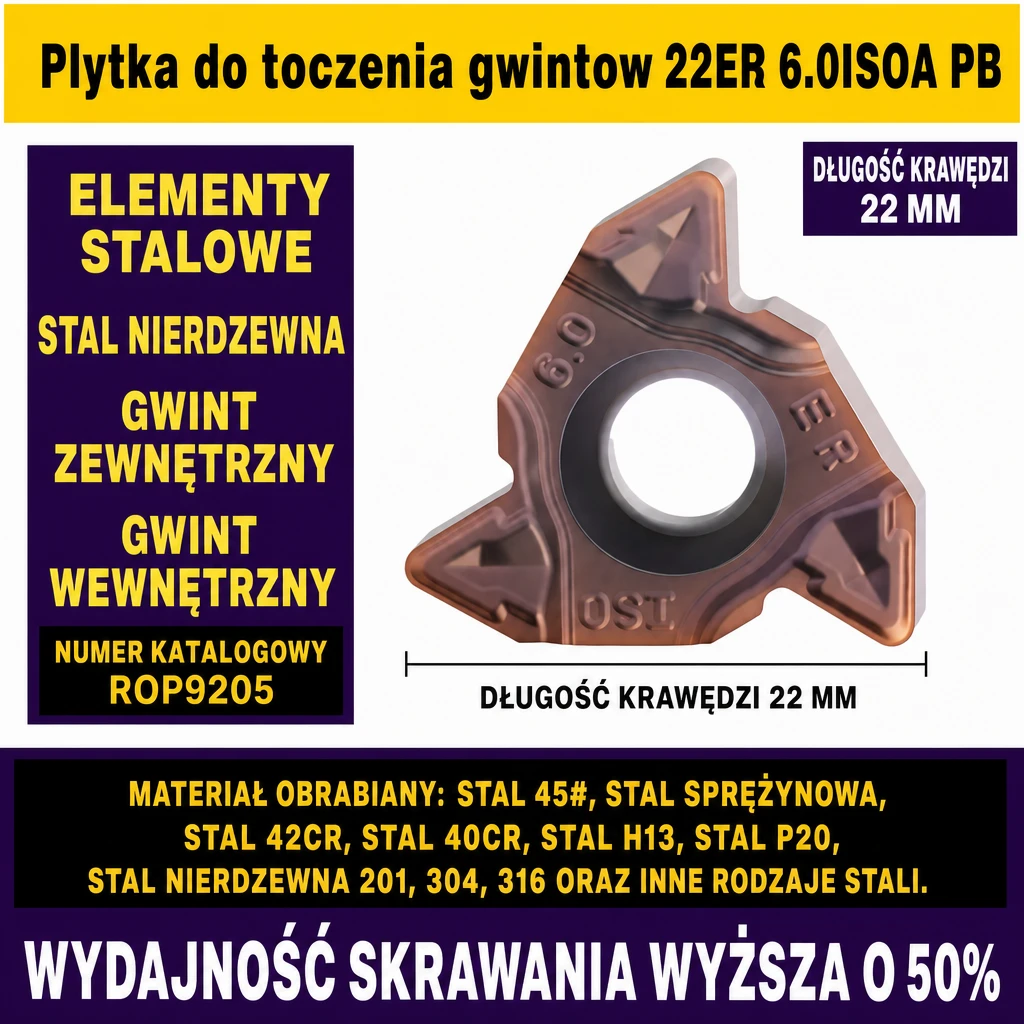

  • 22ER-6.0ISOA-PB

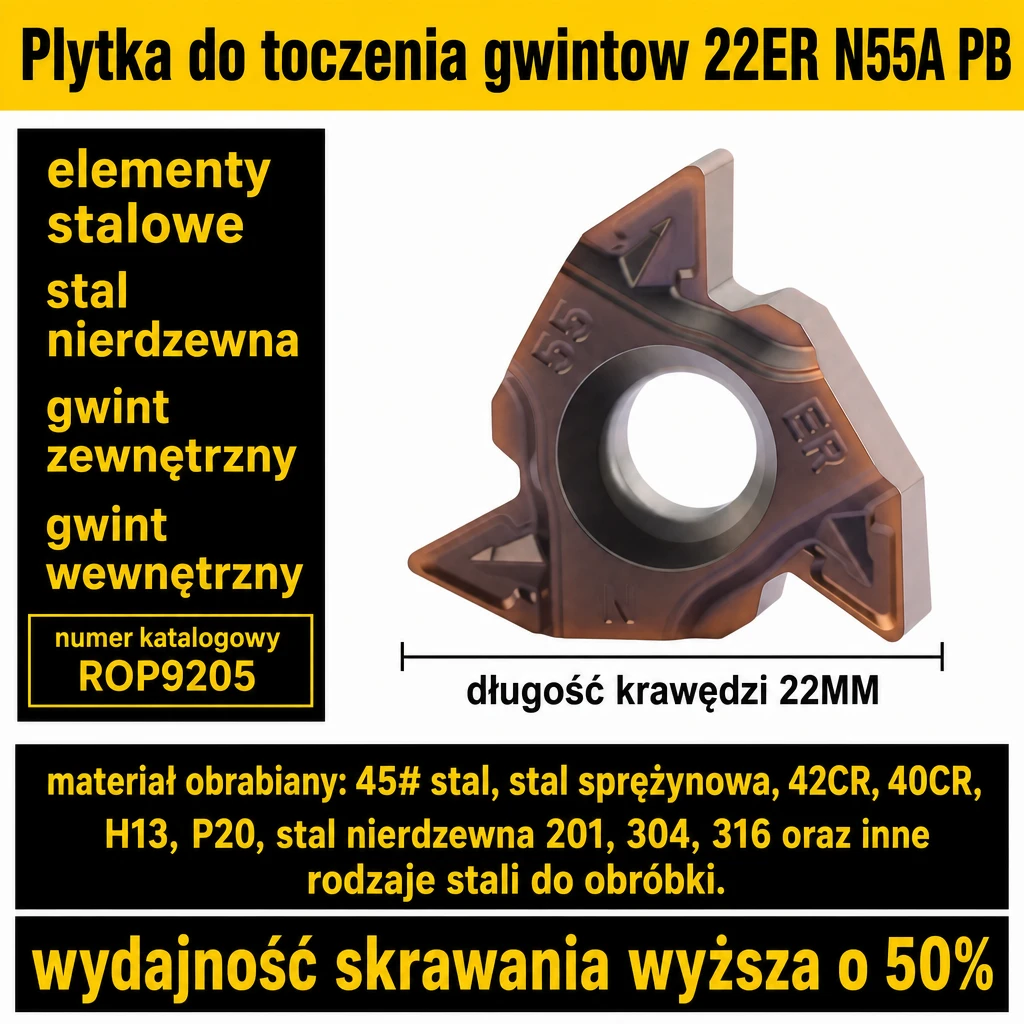

  • 22ER-N55
  • 22ER-N55A-PB

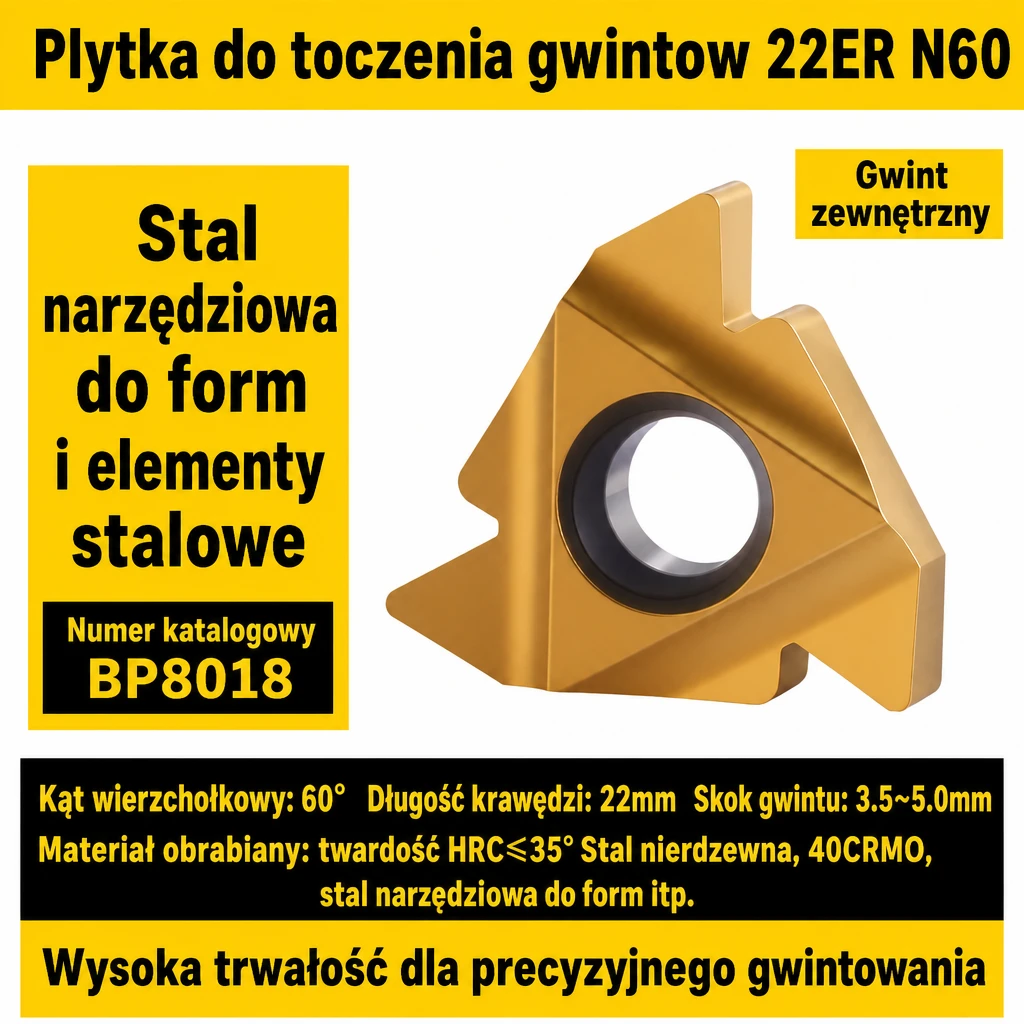

  • 22ER-N60

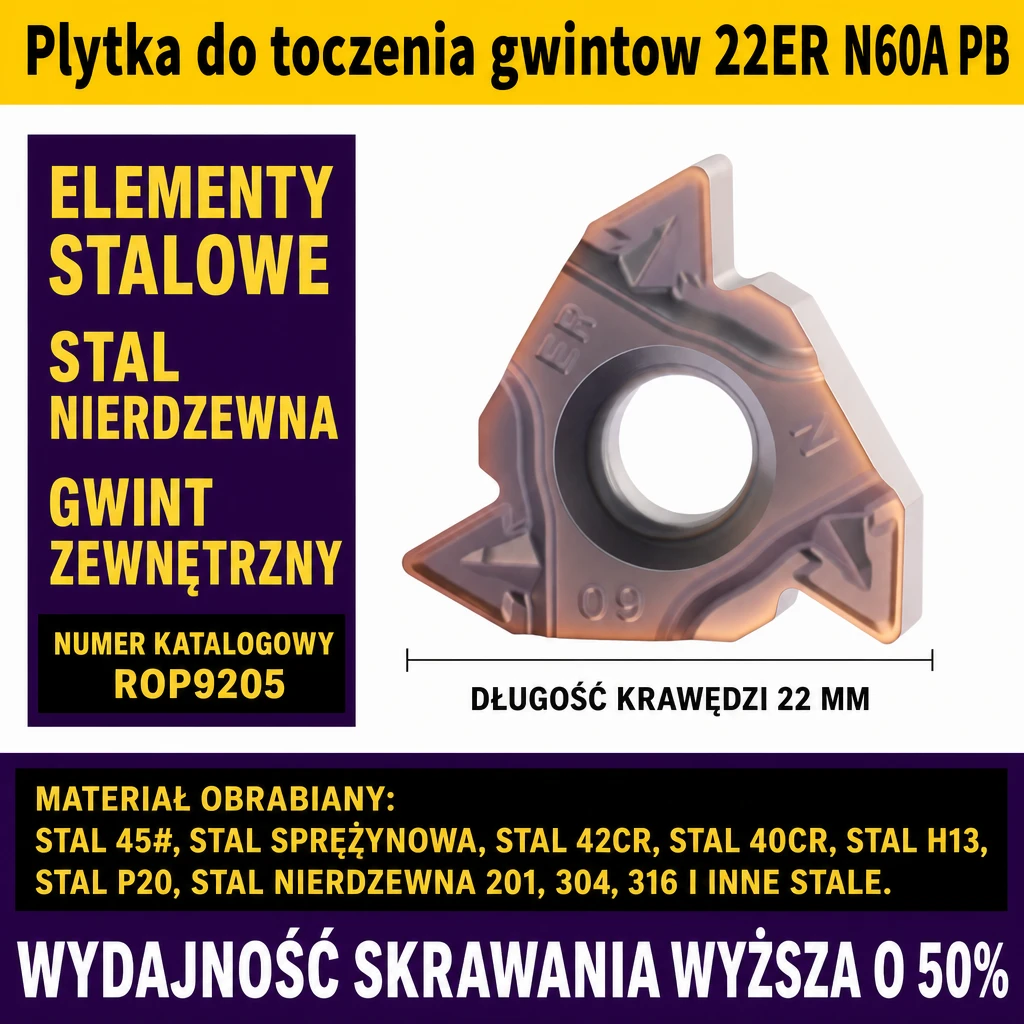

  • 22ER-N60A-PB

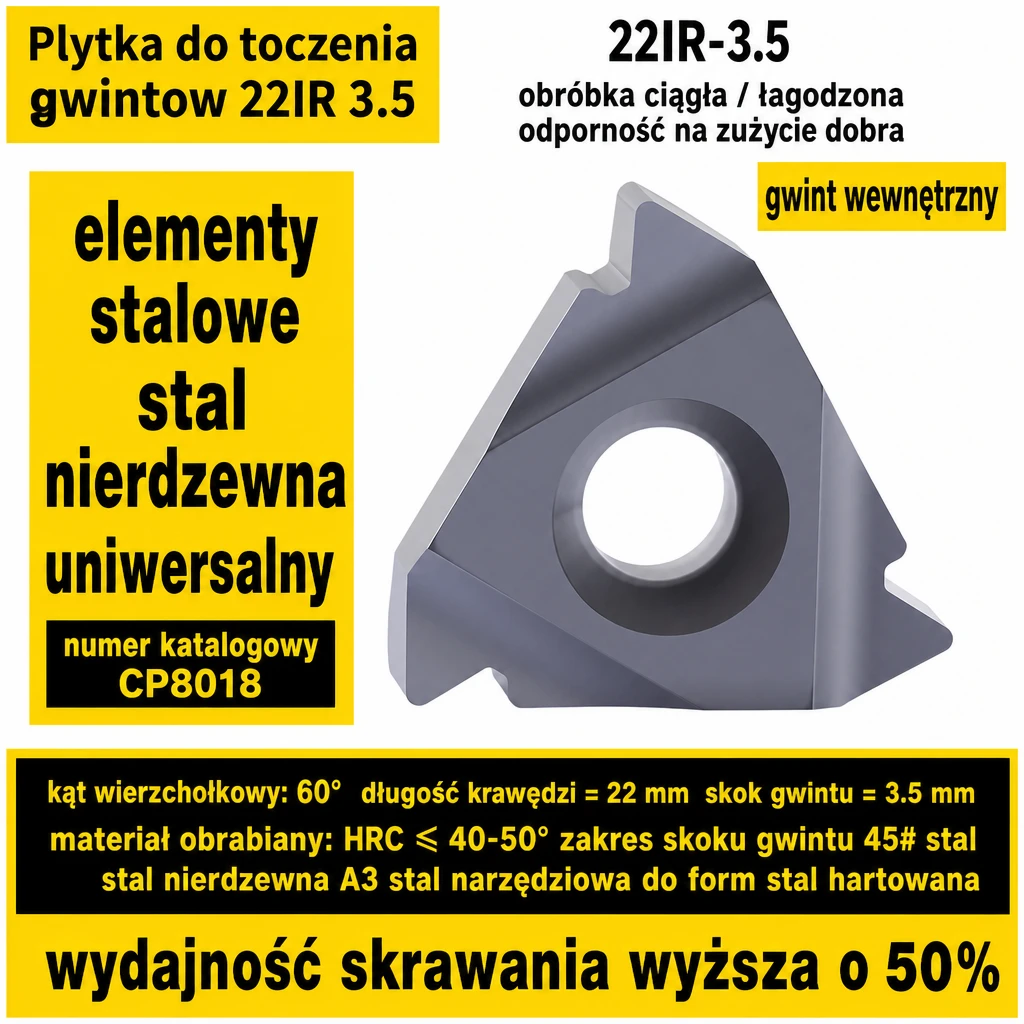

  • 22IR-3.5

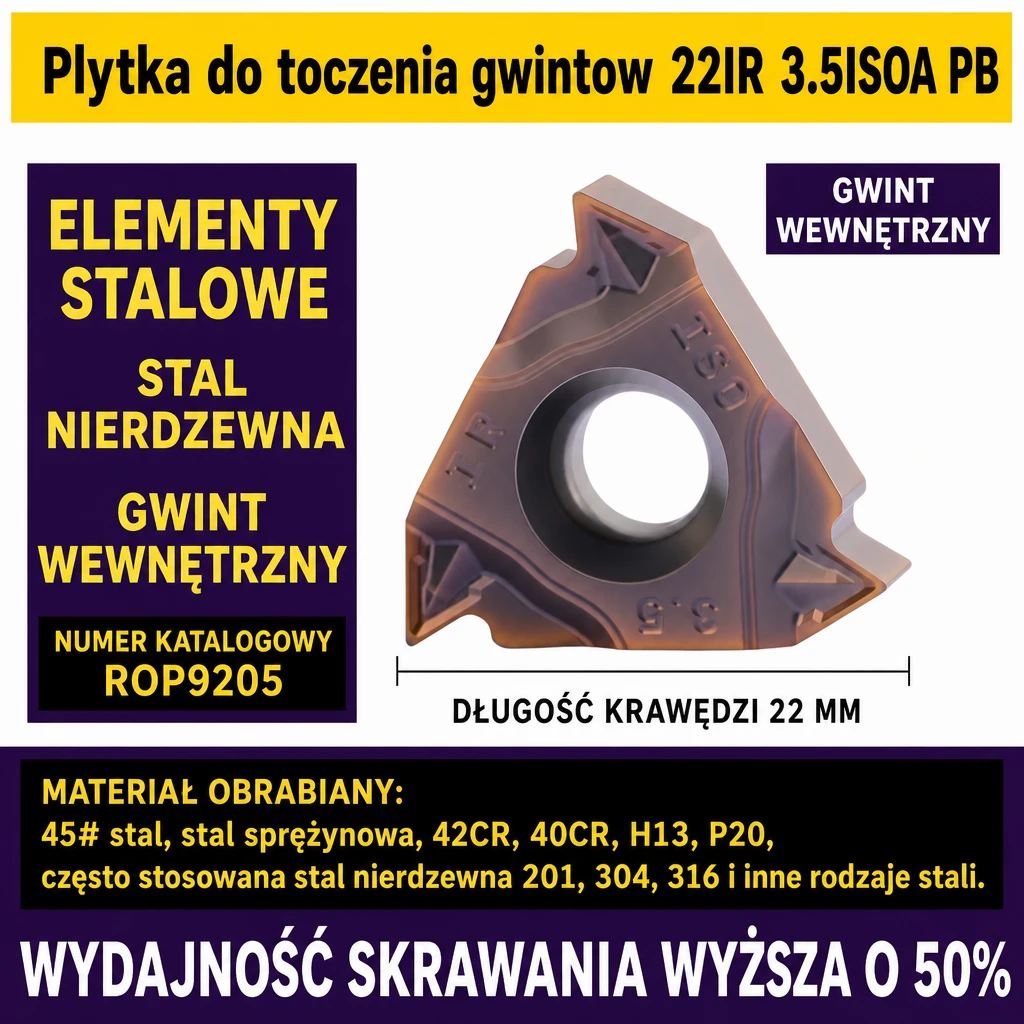

  • 22IR-3.5ISOA-PB

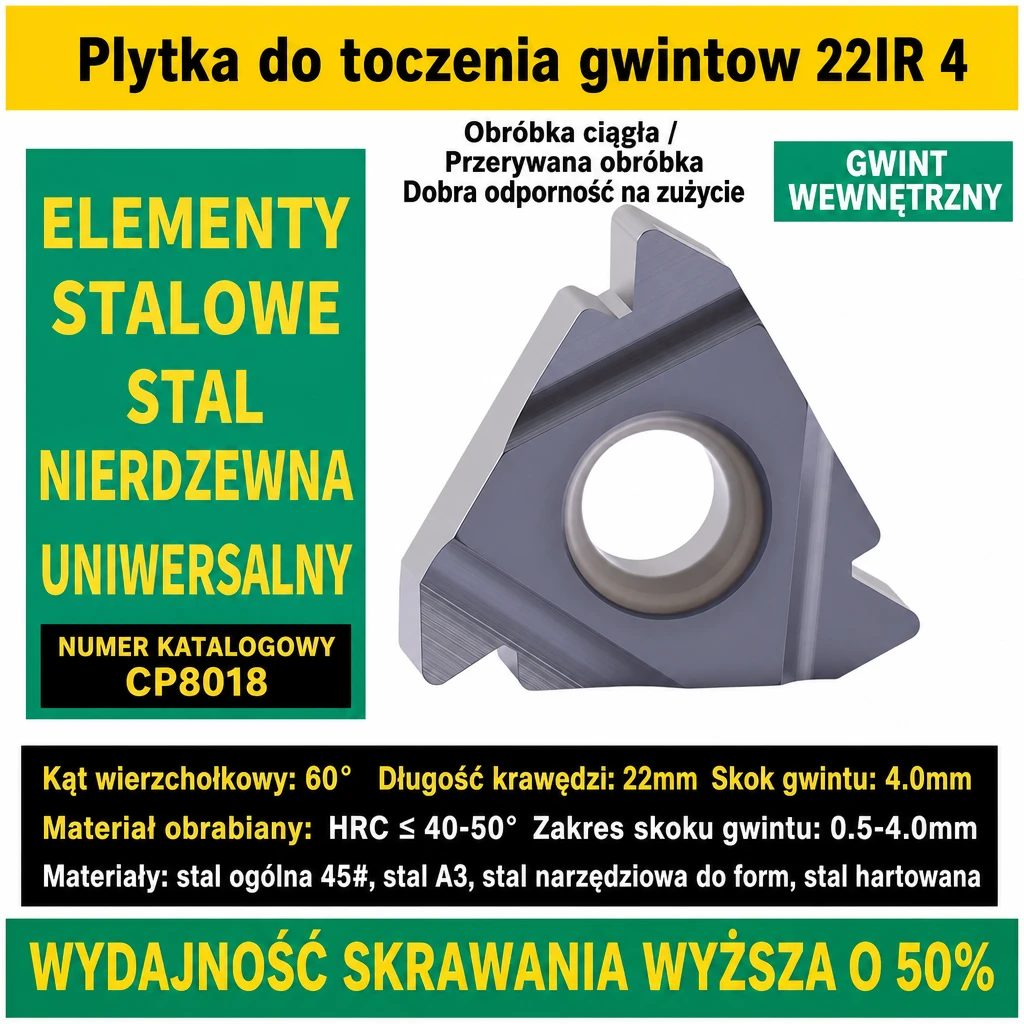

  • 22IR-4
  • 22IR-4.0ISOA-PB

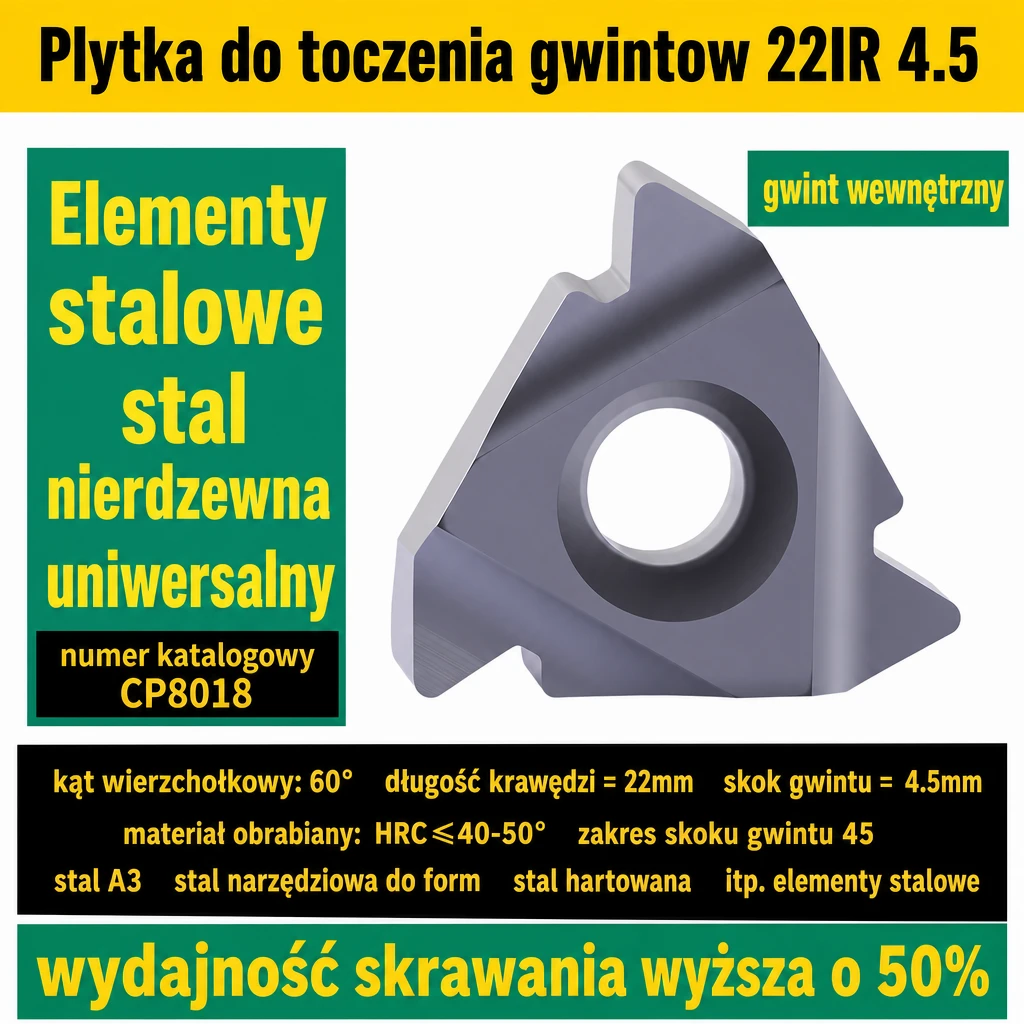

  • 22IR-4.5

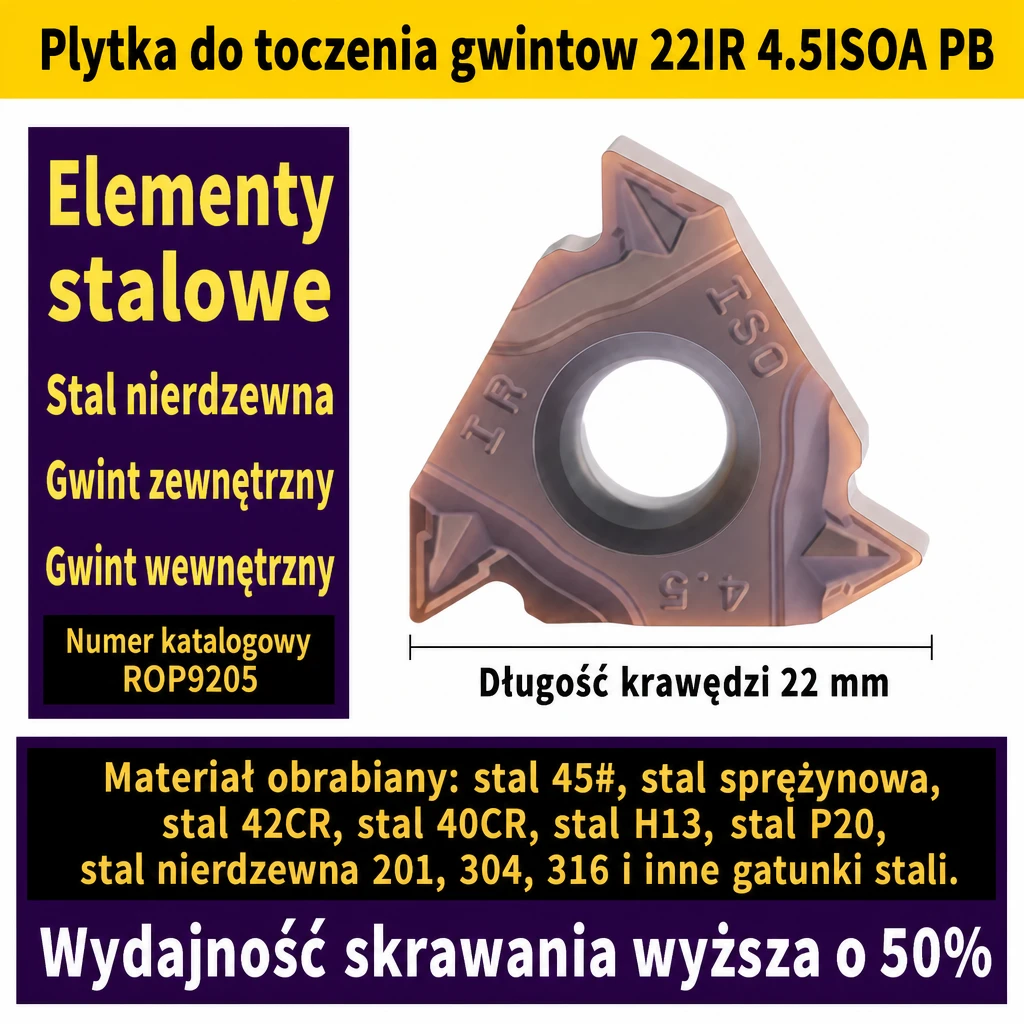

  • 22IR-4.5ISOA-PB
  • 22IR-5

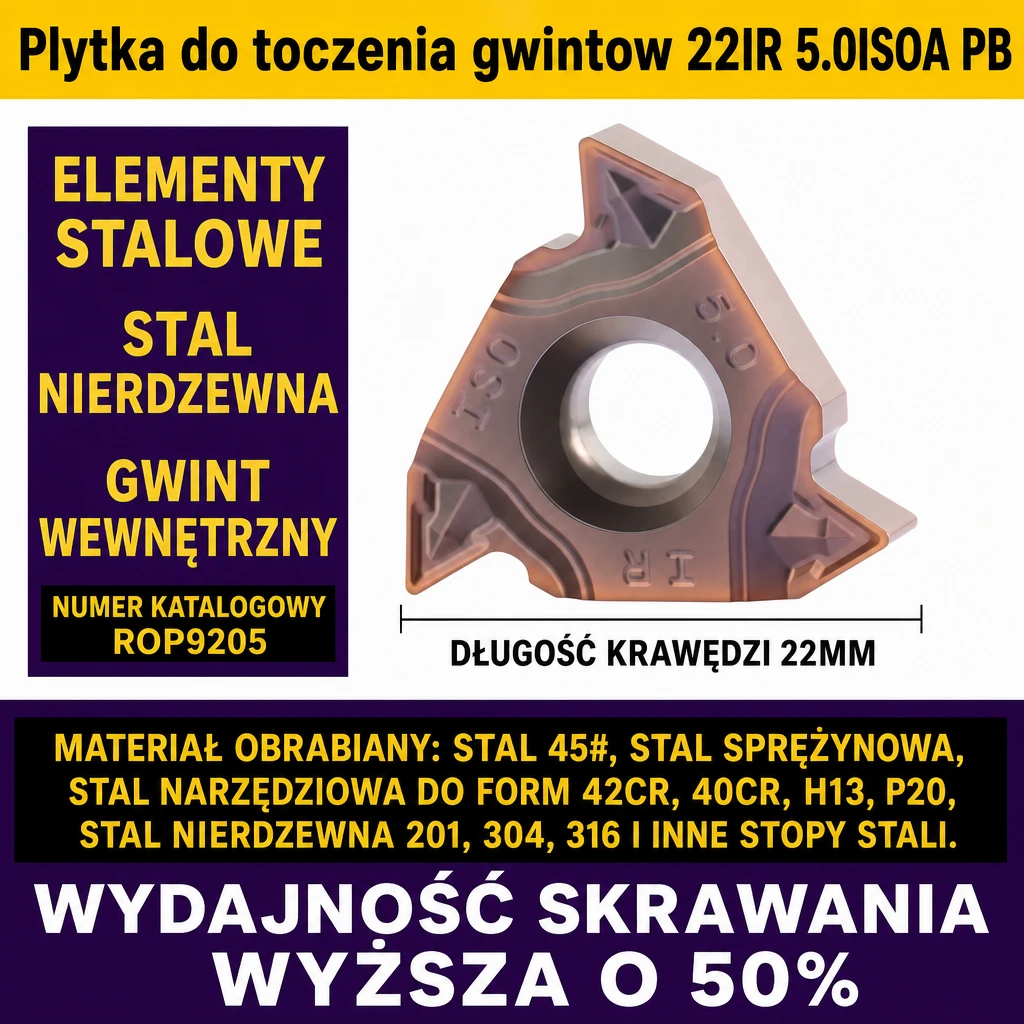

  • 22IR-5.0ISOA-PB

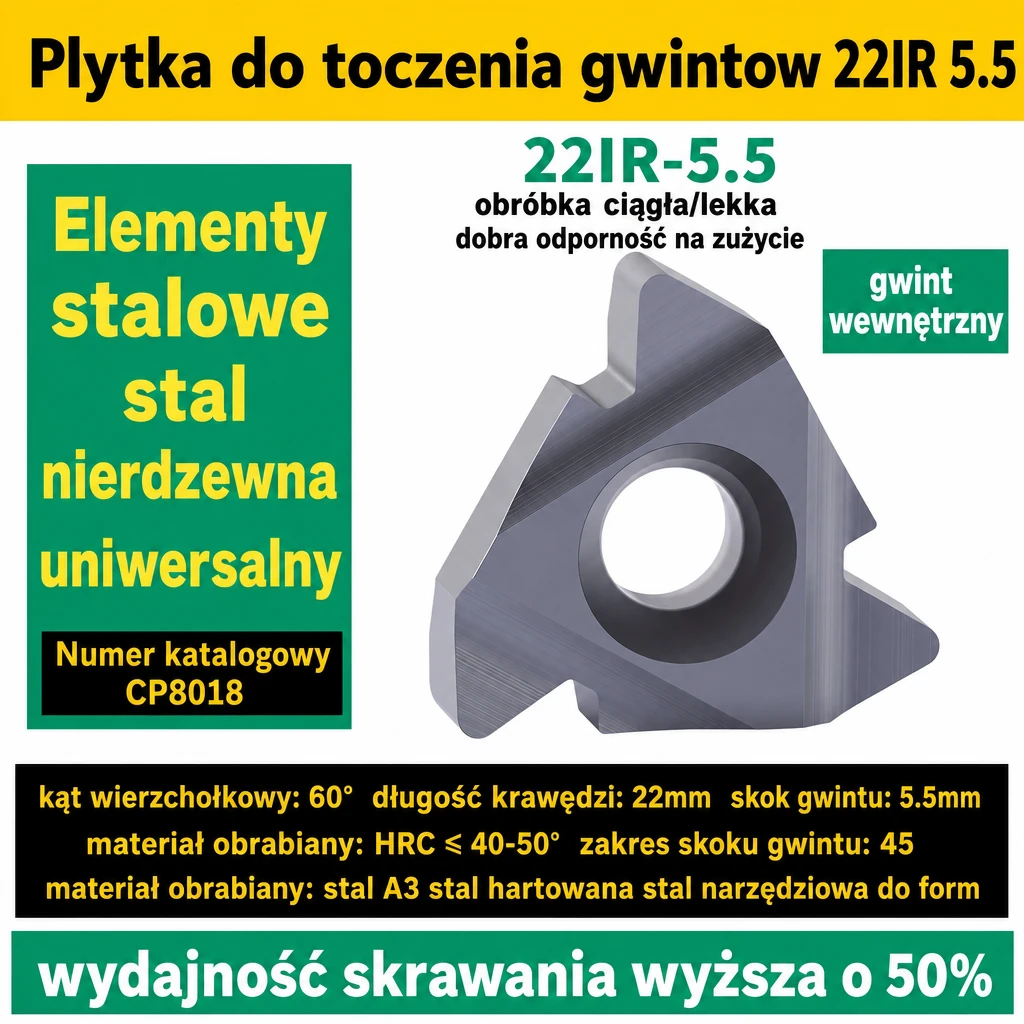

  • 22IR-5.5

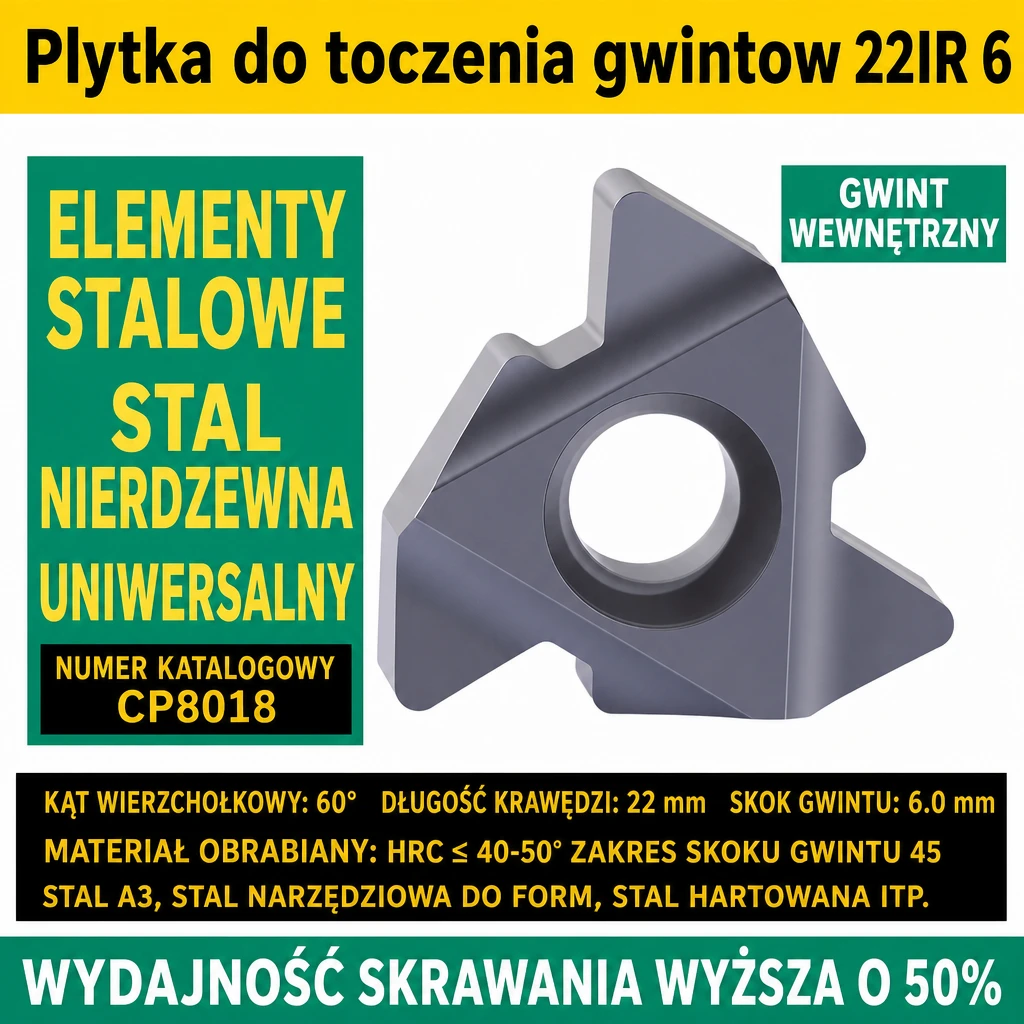

  • 22IR-6

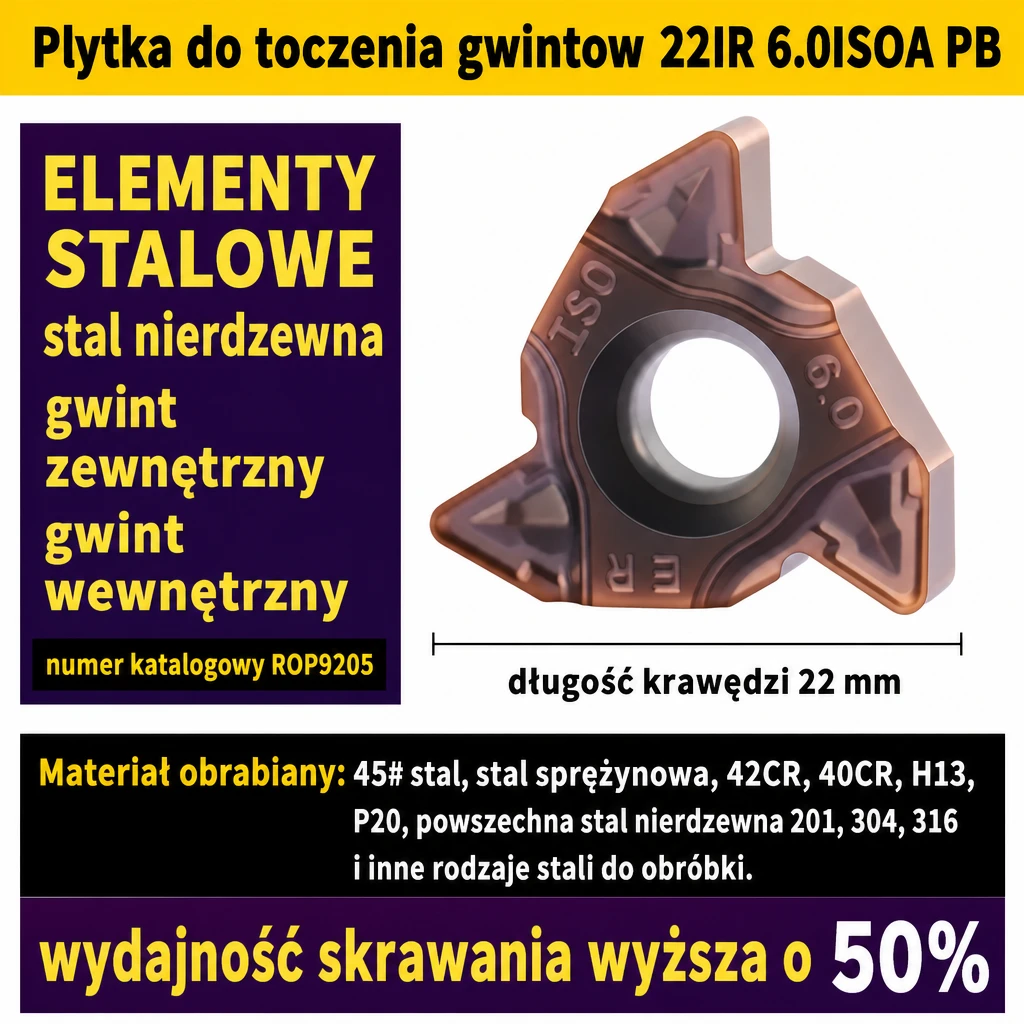

  • 22IR-6.0ISOA-PB

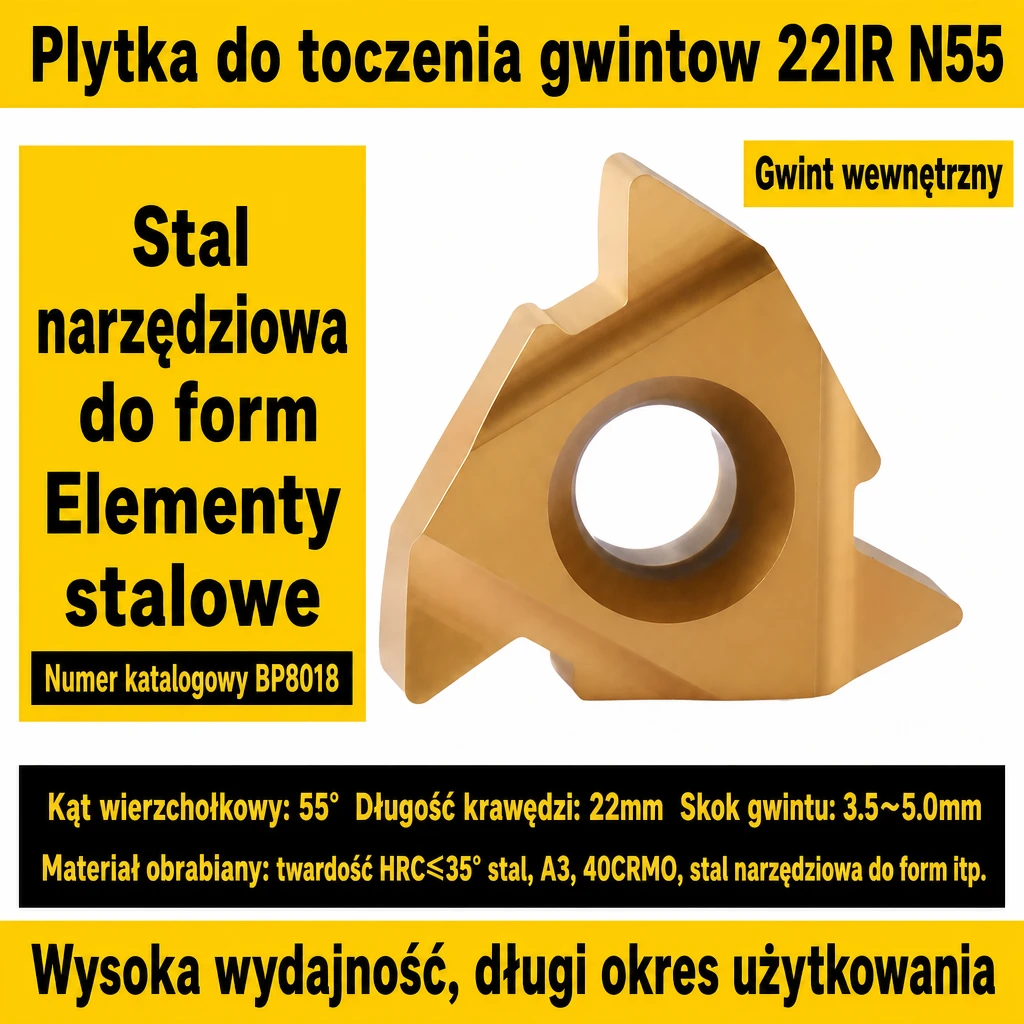

  • 22IR-N55

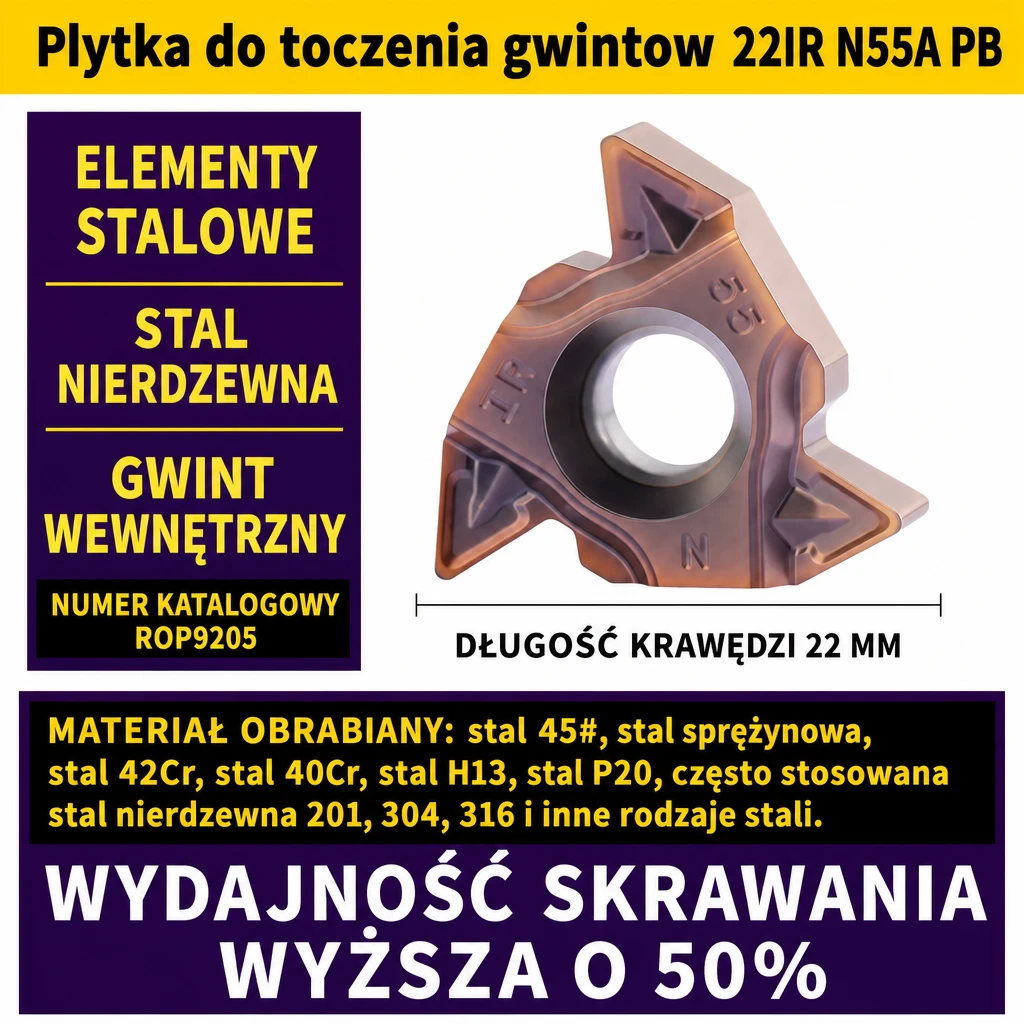

  • 22IR-N55A-PB

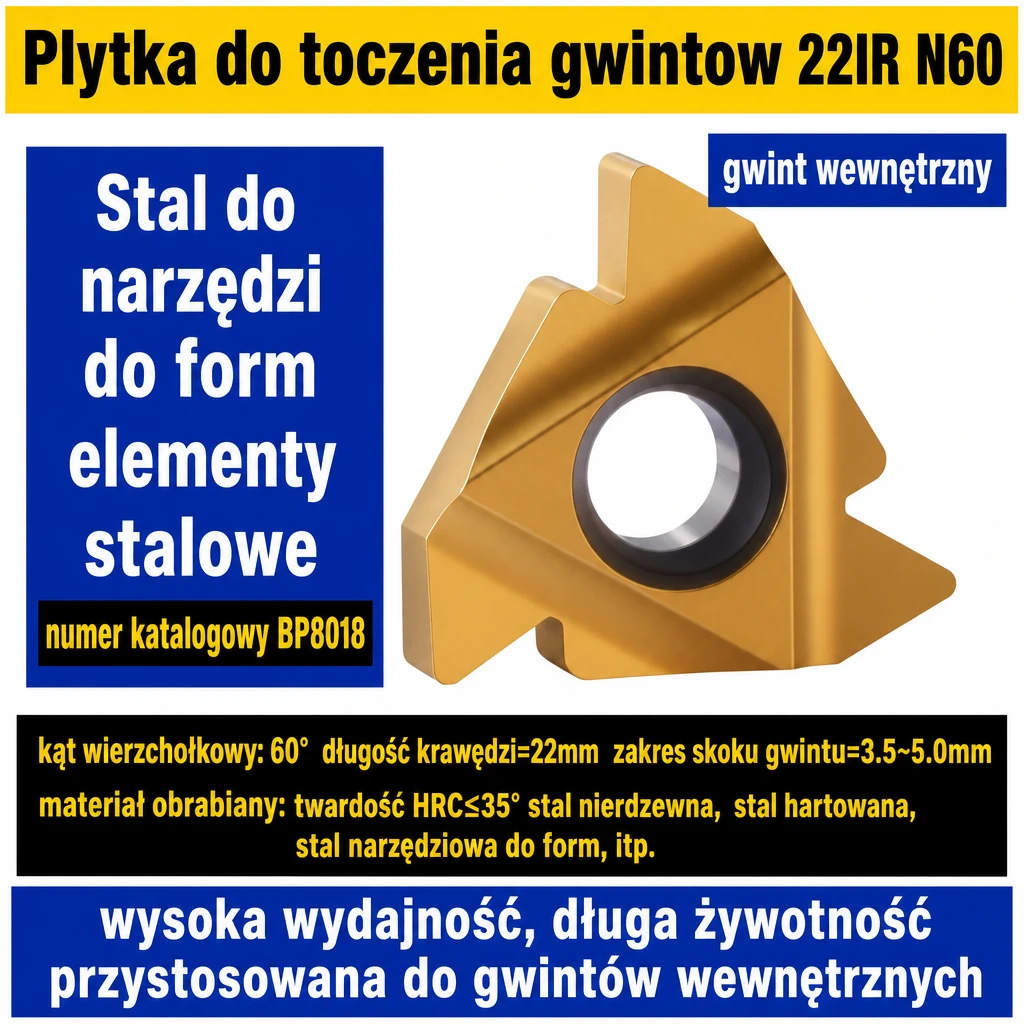

  • 22IR-N60

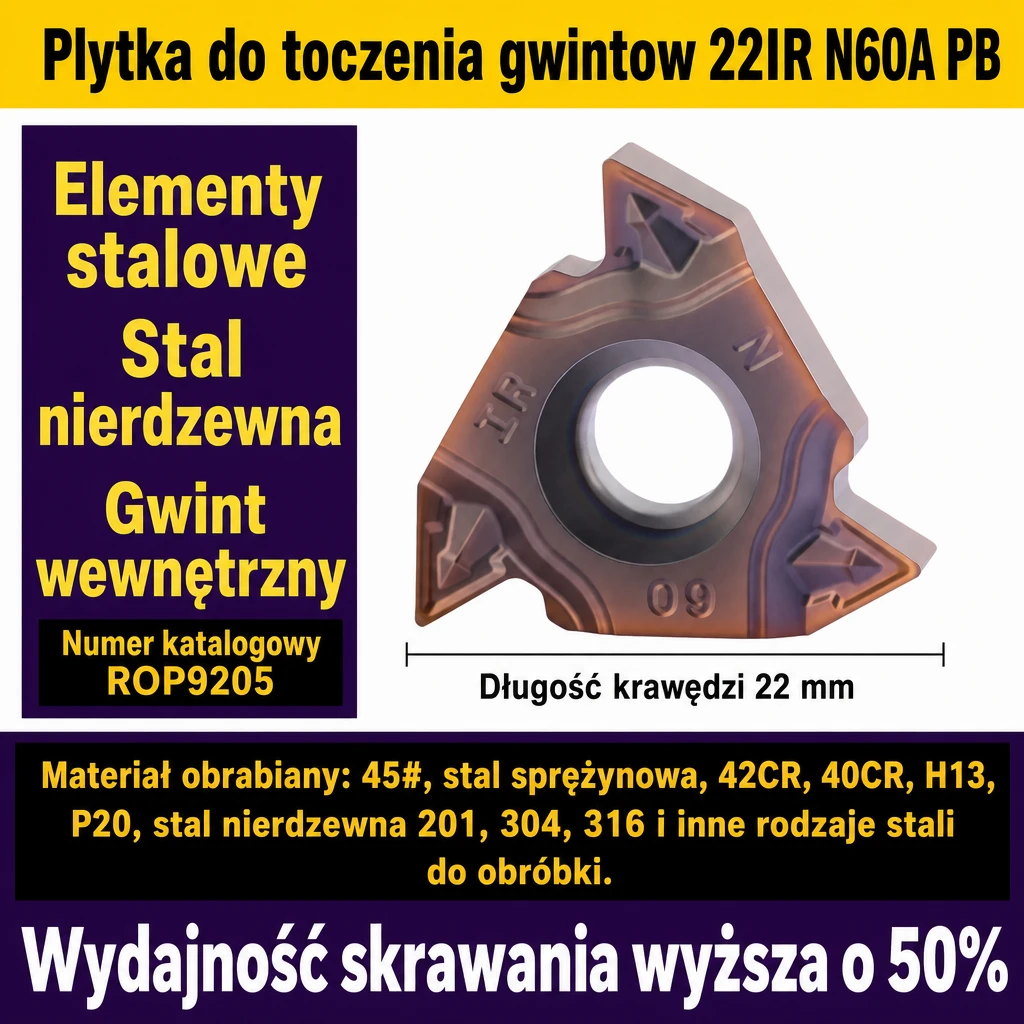

  • 22IR-N60A-PB

Płytka do toczenia gwintów 22ER 22IR - duże gwinty, skok do 6 mm, stal/nierdzewka/aluminium (1szt.)

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 57,81 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 22IR 6 22IR N60A PB 22IR N55 22IR N60 22ER 3.5 22ER 3.5ISOA PB 22ER 4 22ER 4.0ISOA PB 22ER 4.5 22ER 4.5ISOA PB 22ER 5 22ER 5.0ISOA PB 22ER 5.5 22ER 6.0ISOA PB 22ER 6 22ER N55A PB 22ER N55 22ER N60A PB 22ER N60 22IR 3.5ISOA PB 22IR 3.5 22IR 4.0ISOA PB 22IR 4 22IR 4.5ISOA PB 22IR 4.5 22IR 5.0ISOA PB 22IR 5 22IR 6.0ISOA PB 22IR 5.5 22IR N55A PB
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis

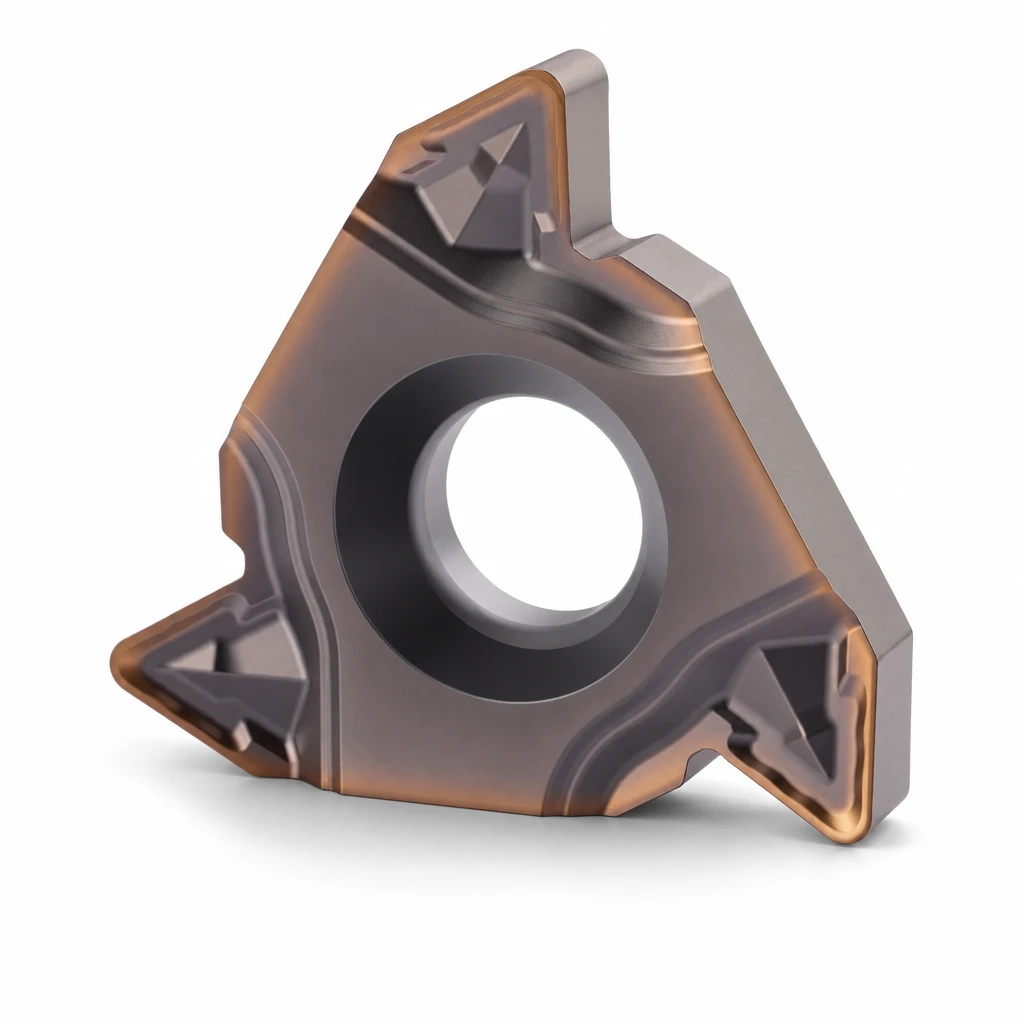

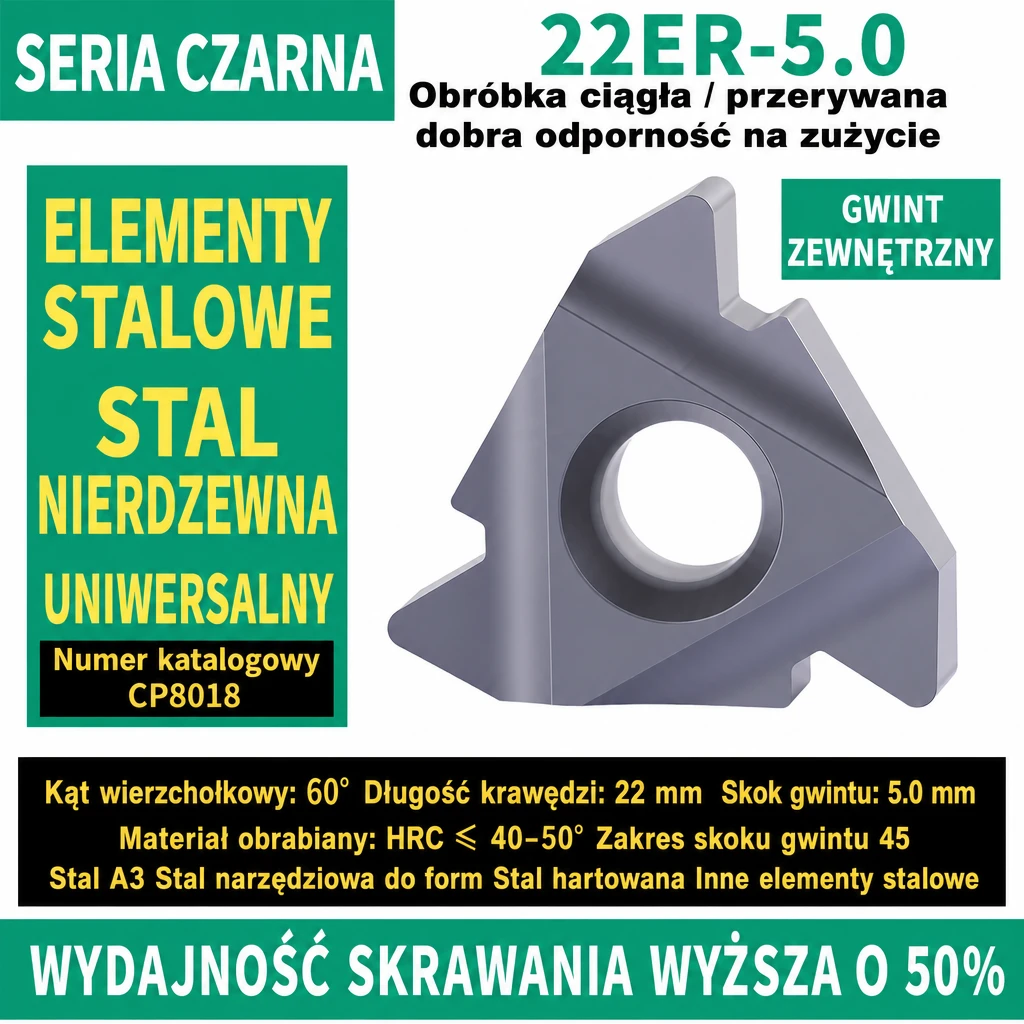

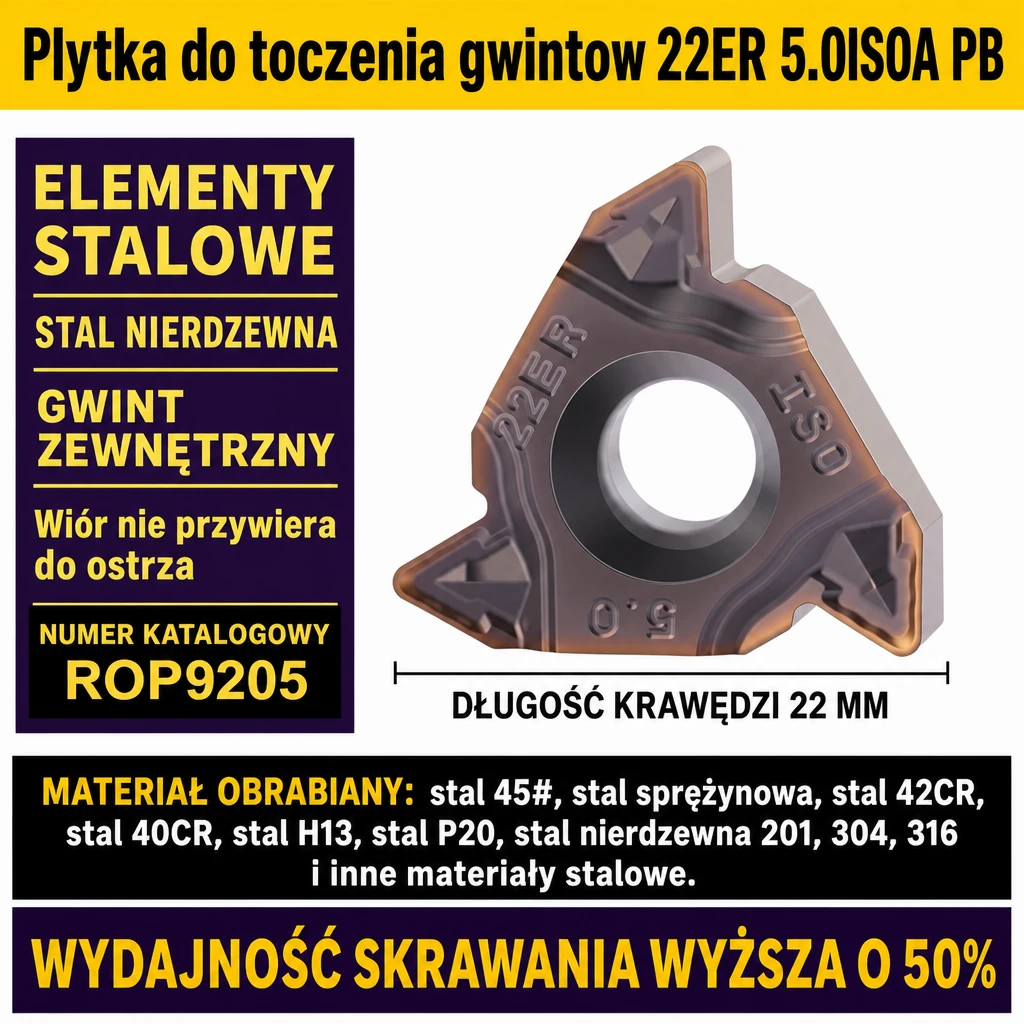

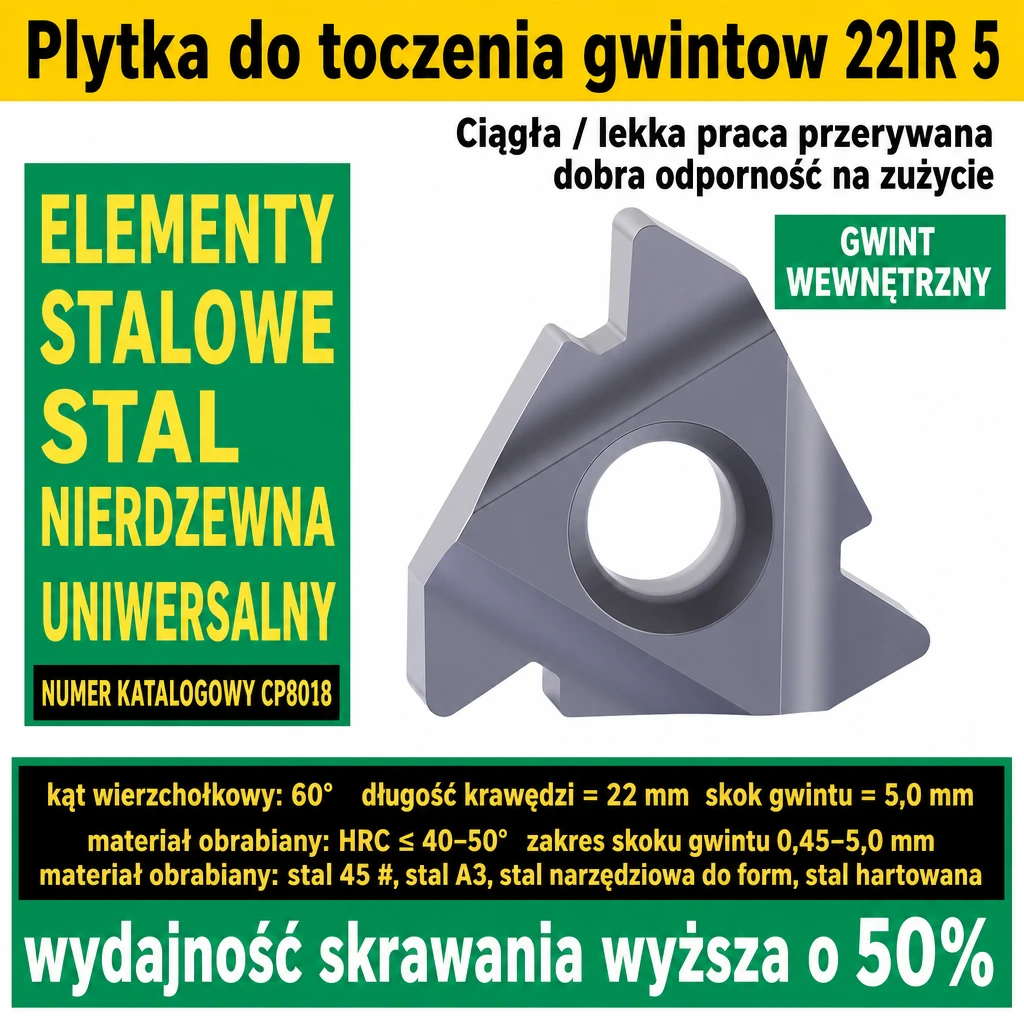

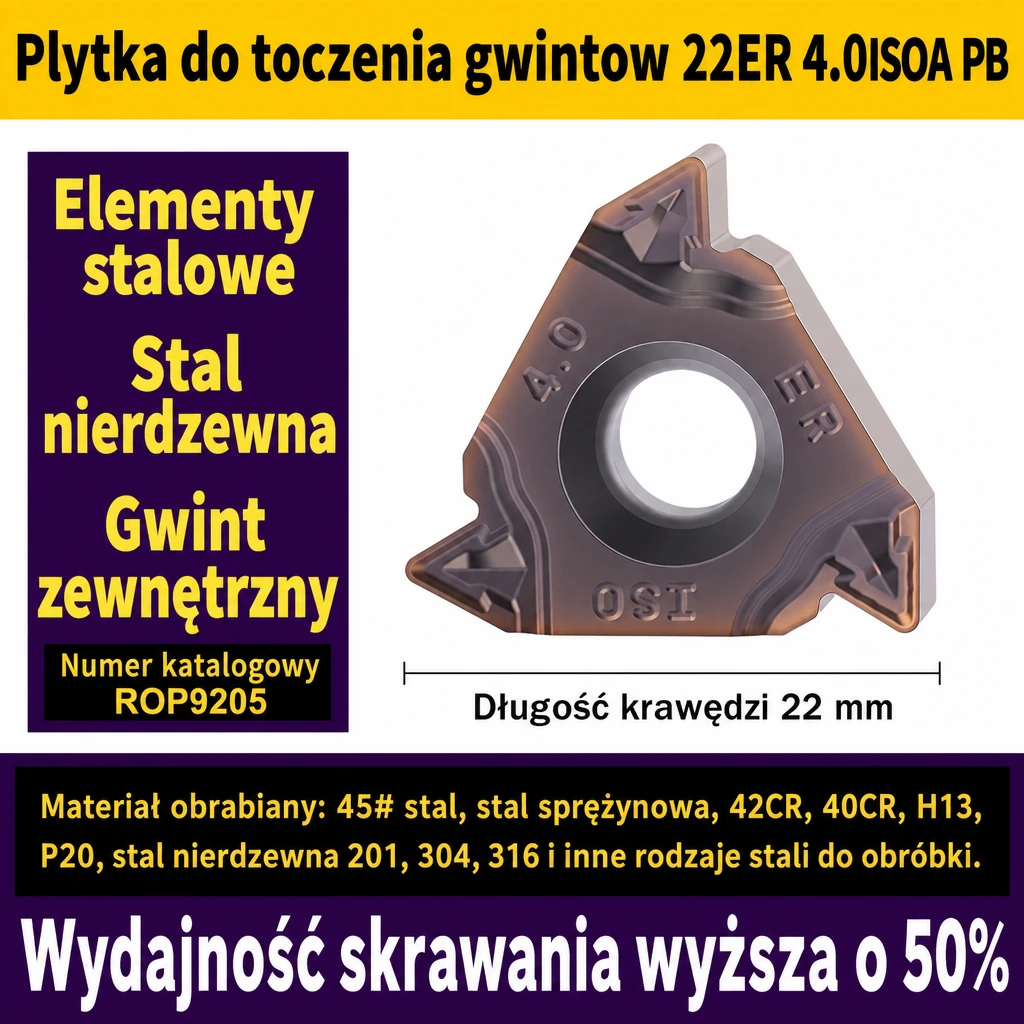

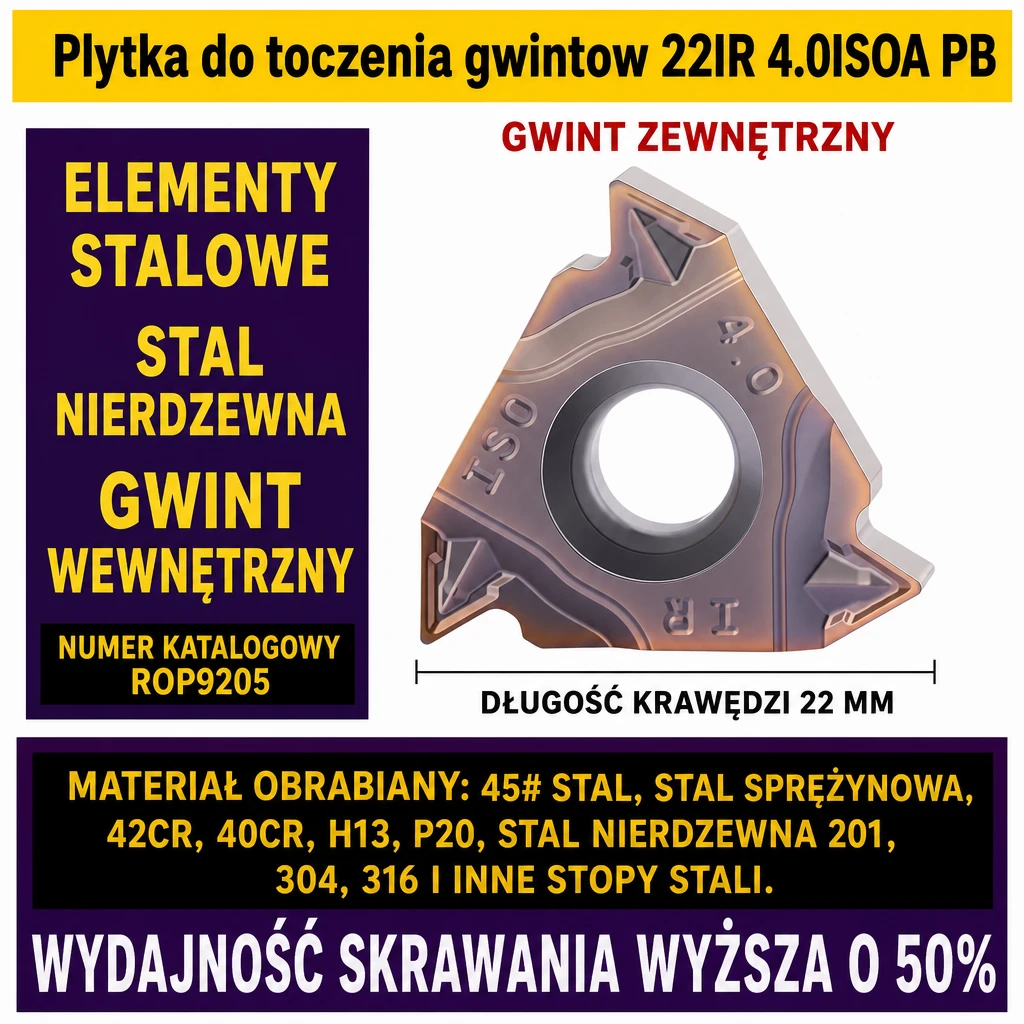

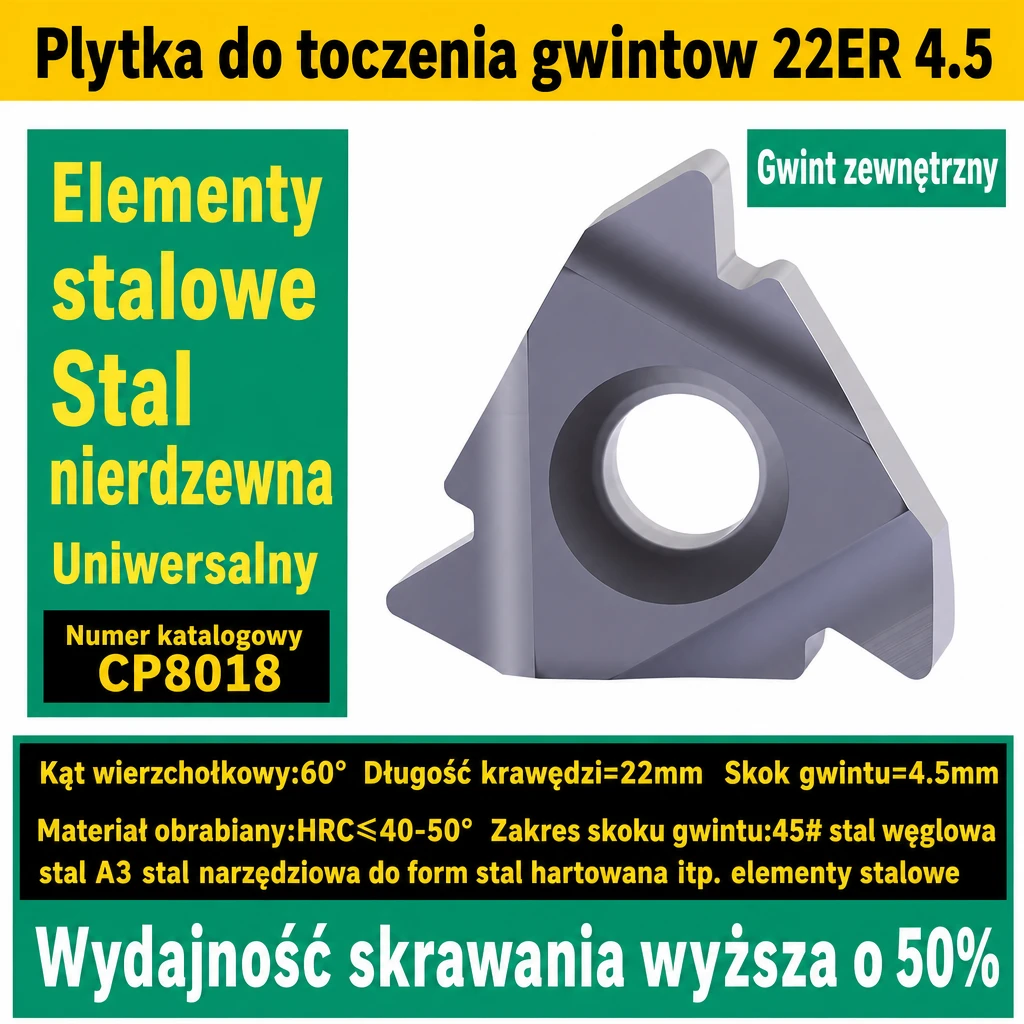

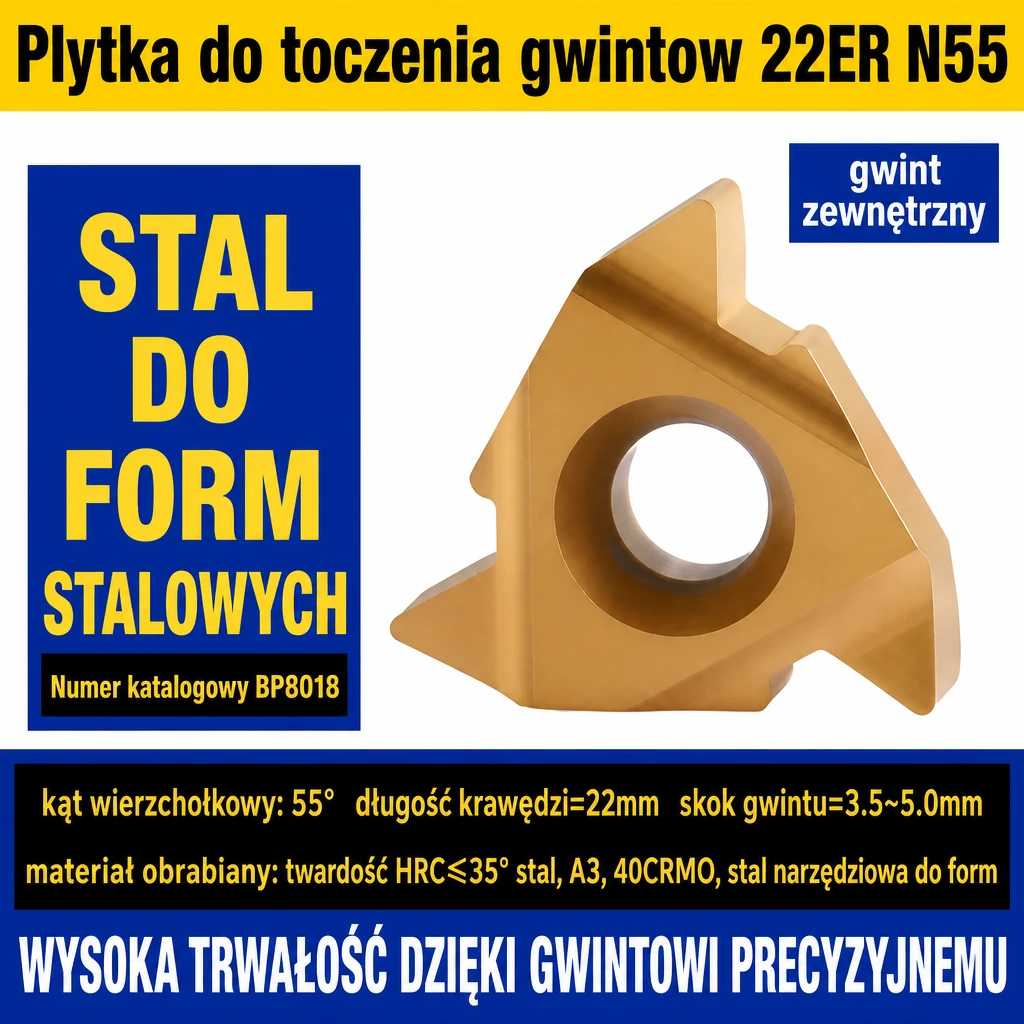

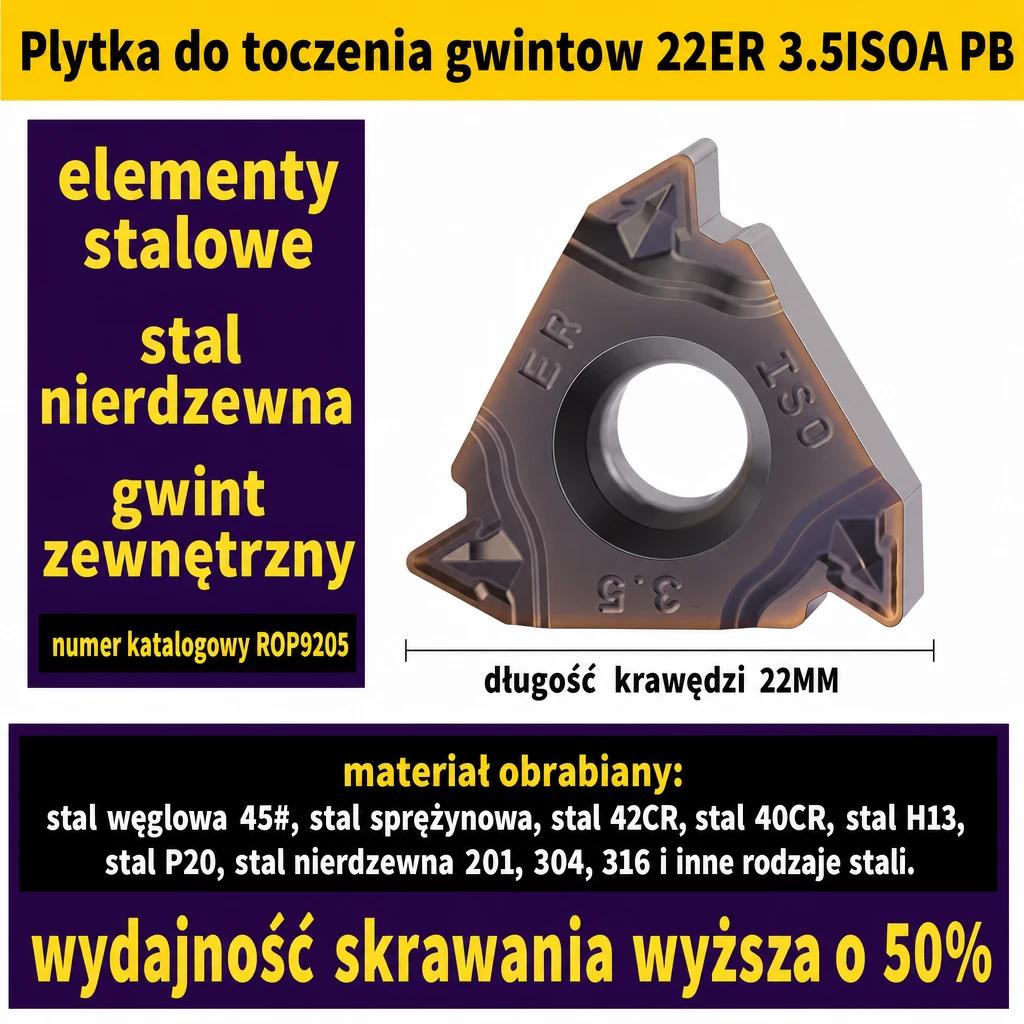

Płytki do toczenia gwintów serii CWB w rozmiarze 22, do dużych gwintów o skoku 3,5–6,0 mm, zewnętrznych (ER) i wewnętrznych (IR). Gatunek BP8018 (złota powłoka) do stali i stali narzędziowej. Węglik spiekany, kąt zarysu 55° i 60°, profil pełny i częściowy.

Zastosowanie

  • grube gwinty zewnętrzne na wałkach, śrubach pociągowych i trzpieniach (ER)
  • grube gwinty wewnętrzne w otworach i nakrętkach (IR)
  • skok 3,5–6,0 mm, gwint metryczny i trapezowy
  • stal konstrukcyjna i narzędziowa, formy, 45, A3, 40CrMo

Rozmiar 22 stosuje się tam, gdzie skok przekracza zakres płytek 16 mm. Płytki montuje się w oprawkach SER/SEL (zewnętrzne) i SNR/SNL/SIR (wewnętrzne) na rozmiar 22.

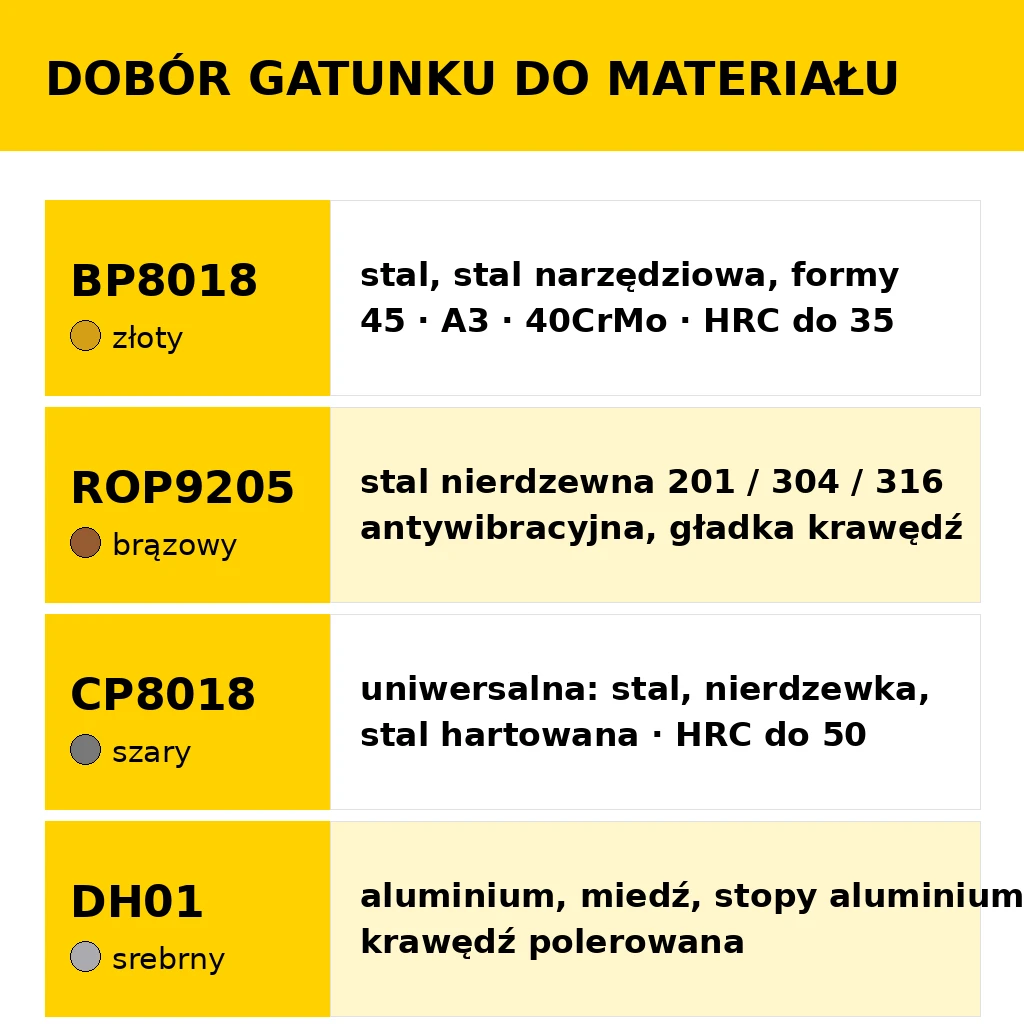

Gatunek

BP8018 (złota) – do stali i stali narzędziowej, twardość obrabiana do HRC 35, importowany węglik z ostrzem wygładzającym dla gładkiej powierzchni gwintu.

FAQ

Czym różni się płytka ER od IR?
ER toczy gwint zewnętrzny (na wałku), IR gwint wewnętrzny (w otworze lub nakrętce).

Kiedy rozmiar 22, a kiedy 16?
22 stosuje się do dużych skoków 3,5–6,0 mm. Do drobniejszych (0,5–3,0 mm) wystarczy rozmiar 16.

Co oznacza pełny profil (AG), a co częściowy (A)?
AG kształtuje cały zarys z wierzchołkiem dla danego skoku (mniej przejść). A jest uniwersalny dla zakresu skoków, ale wierzchołek trzeba przygotować.

Jaką oprawkę kupić?

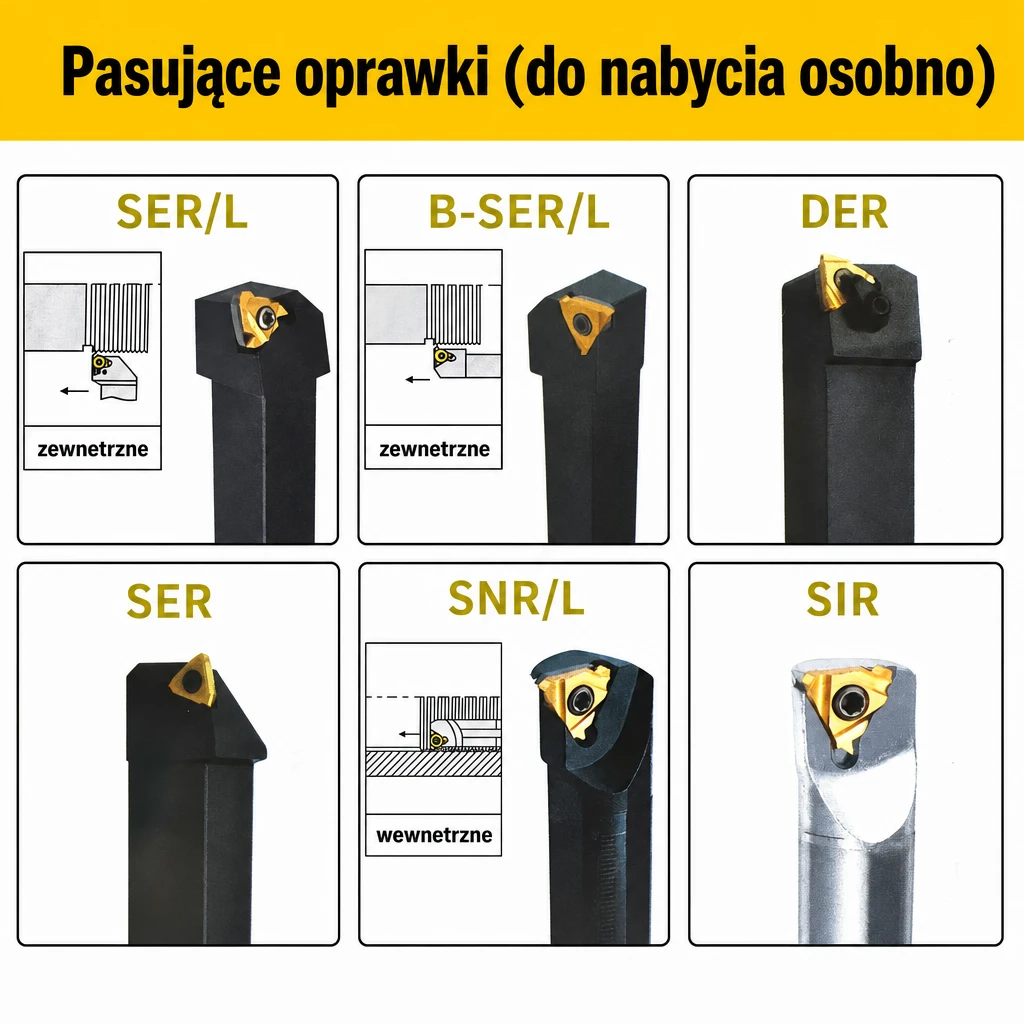

Oprawki SER/SEL (zewnętrzne) lub SNR/SNL/SIR (wewnętrzne) na rozmiar płytki 22. Patrz grafika „Pasujące oprawki".

Czy pasują do oprawek innych marek?
Tak, to standard ISO – pasują do typowych oprawek na płytki gwintujące 22 mm.

Ile przejść potrzeba przy dużym skoku?
Przy skoku 4–6 mm potrzeba więcej przejść; zaleca się wcinanie boczne (flank) dla dłuższej trwałości krawędzi.
