Mini wytaczak czołowy MZR / MZL VHM, mikronóż tokarski do podtoczeń czołowych z promieniem (form-radius)

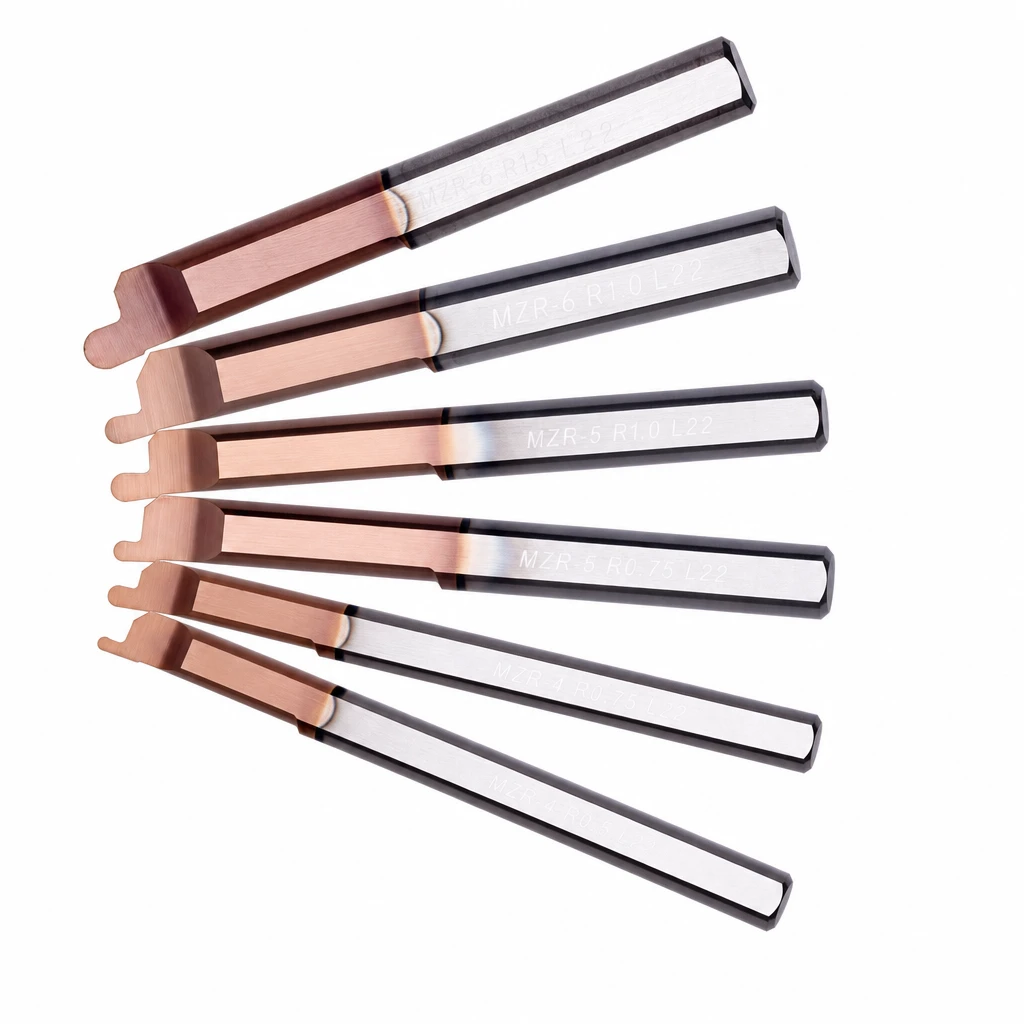

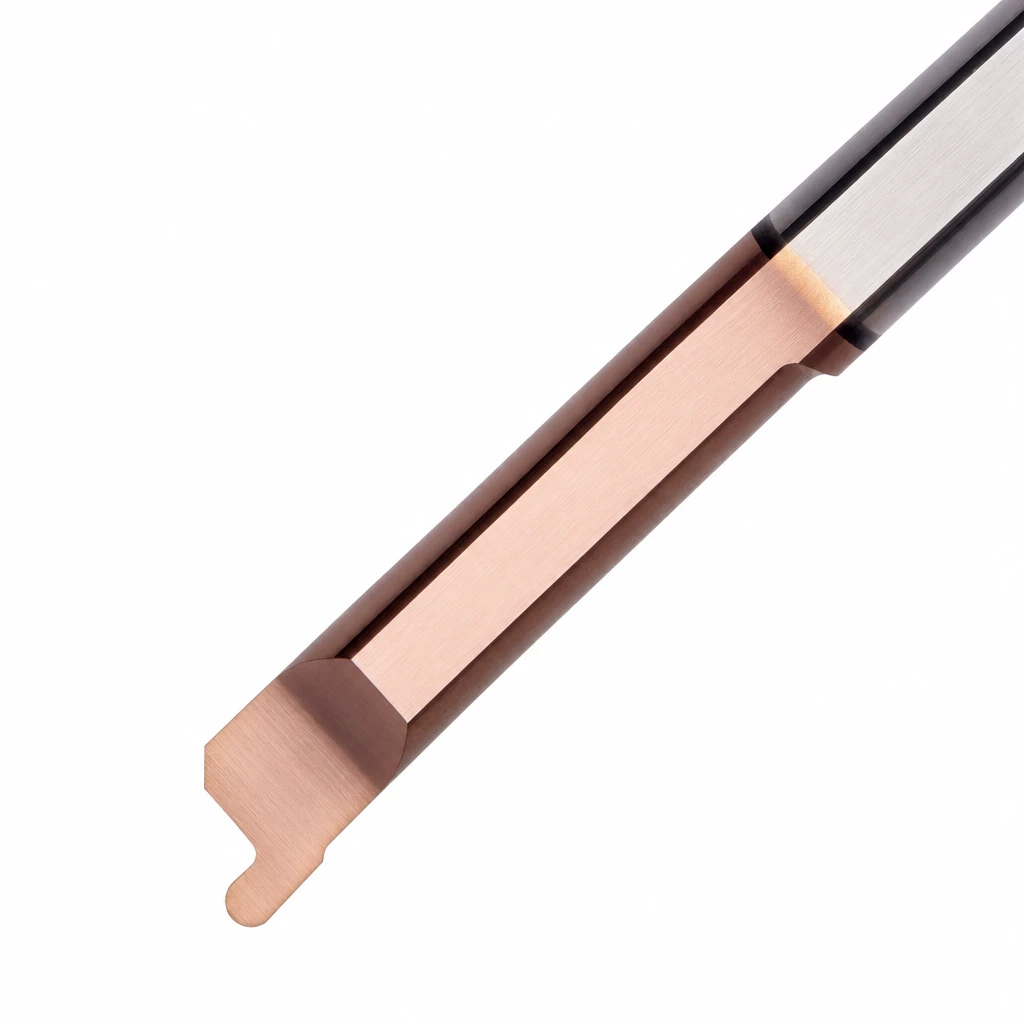

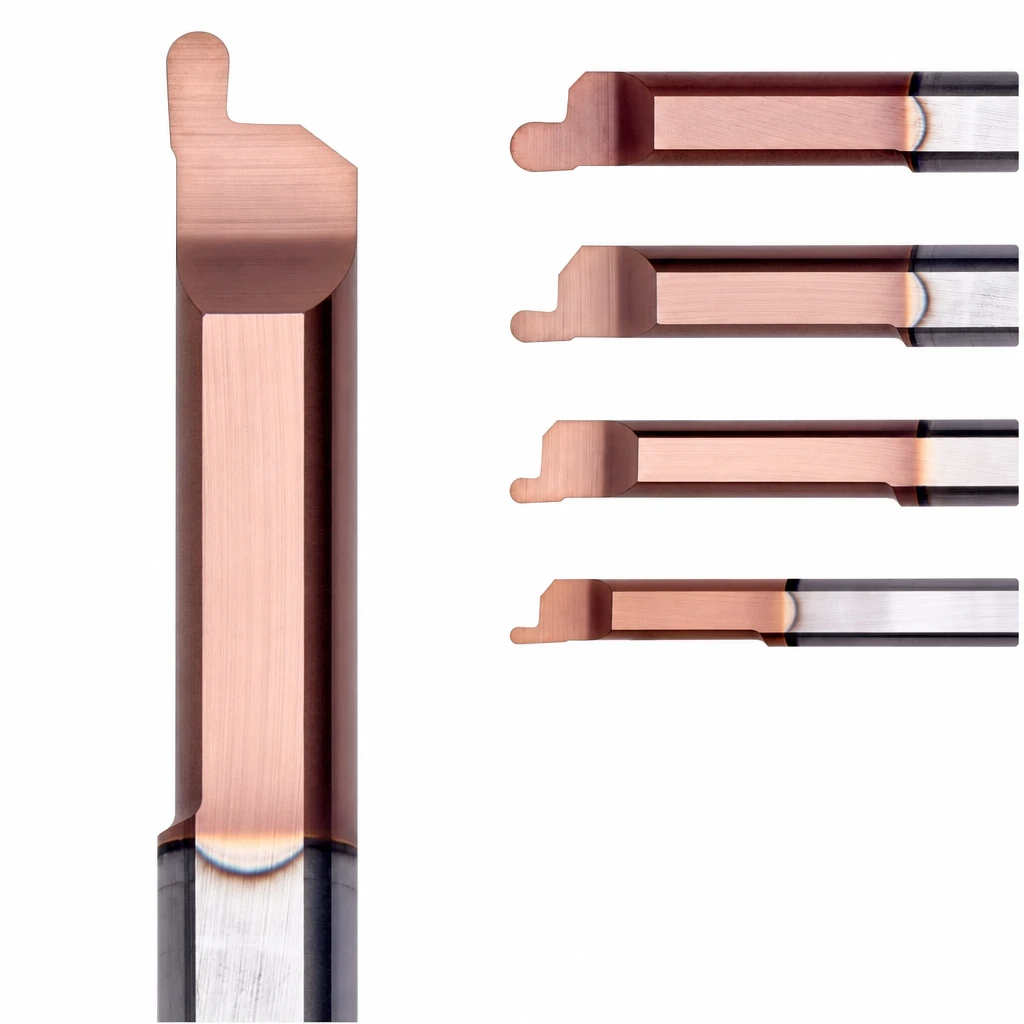

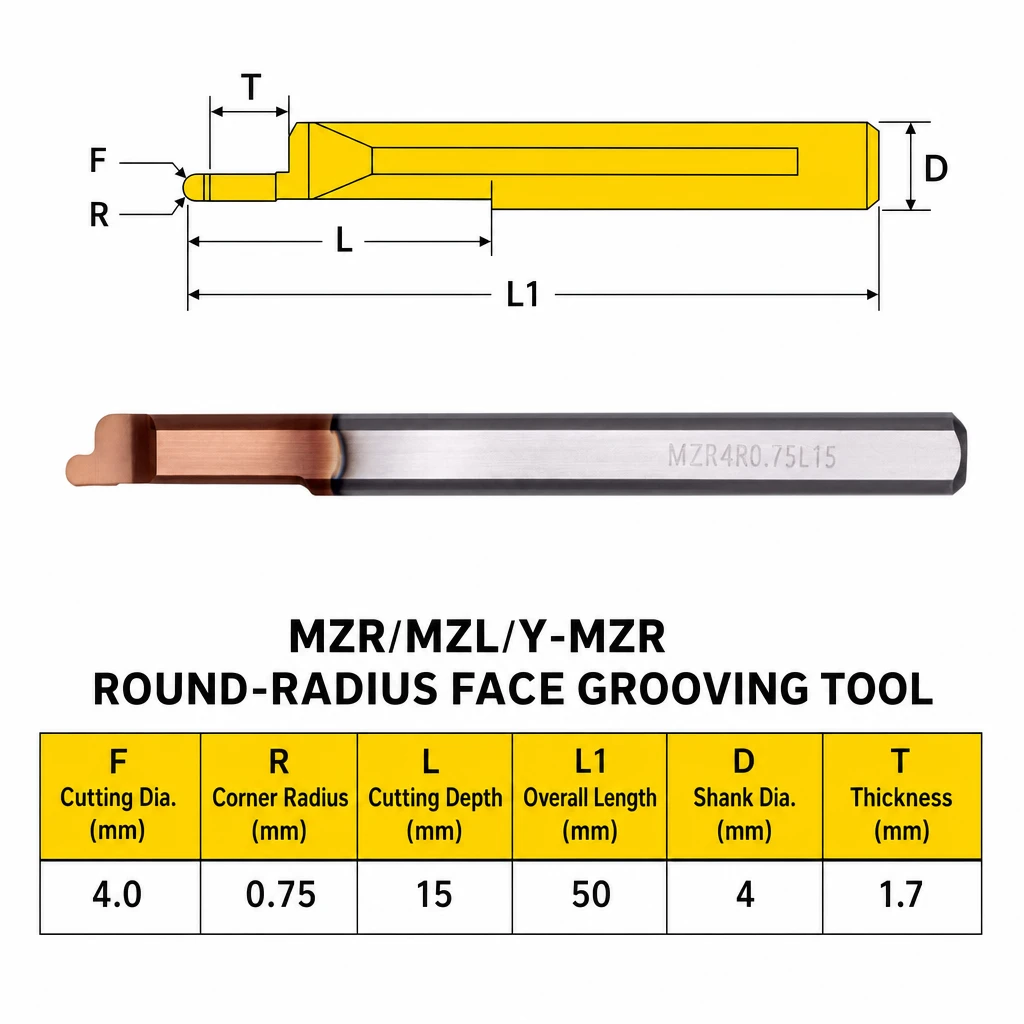

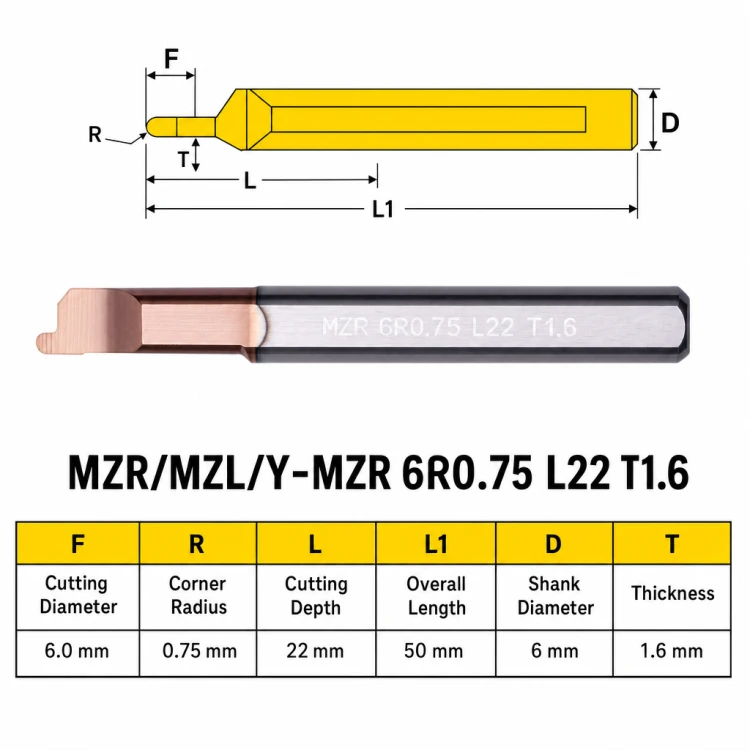

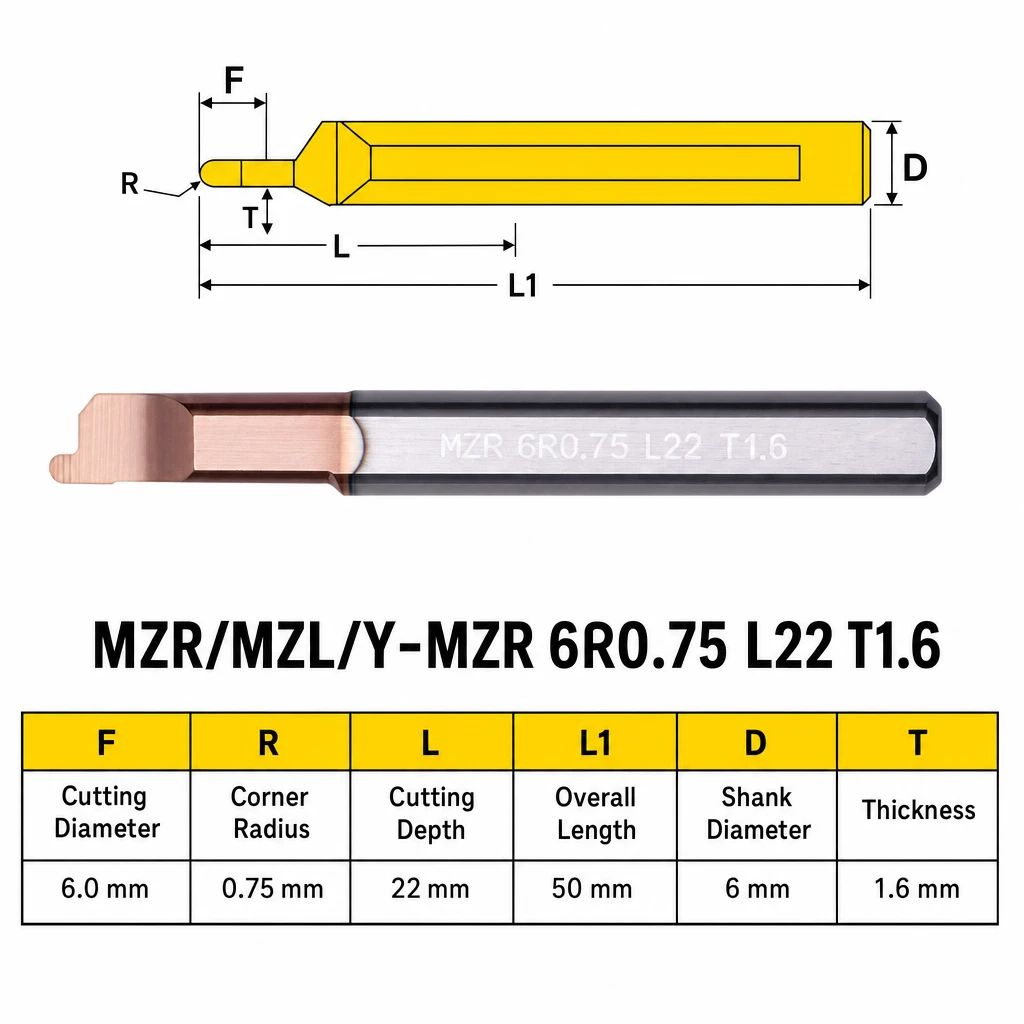

Mini wytaczak czołowy promieniowy MZR (oraz lustrzane wykonanie MZL i Y-MZR z dłuższym ostrzem) to mikronóż tokarski z węglika spiekanego VHM dedykowany podtoczeniom czołowym z profilem promieniowym (round face grooving). Dostępne 26 wariantów wymiarowych. Średnice ostrza F od 4 do 6 mm, długości części roboczej L10-L22 mm.

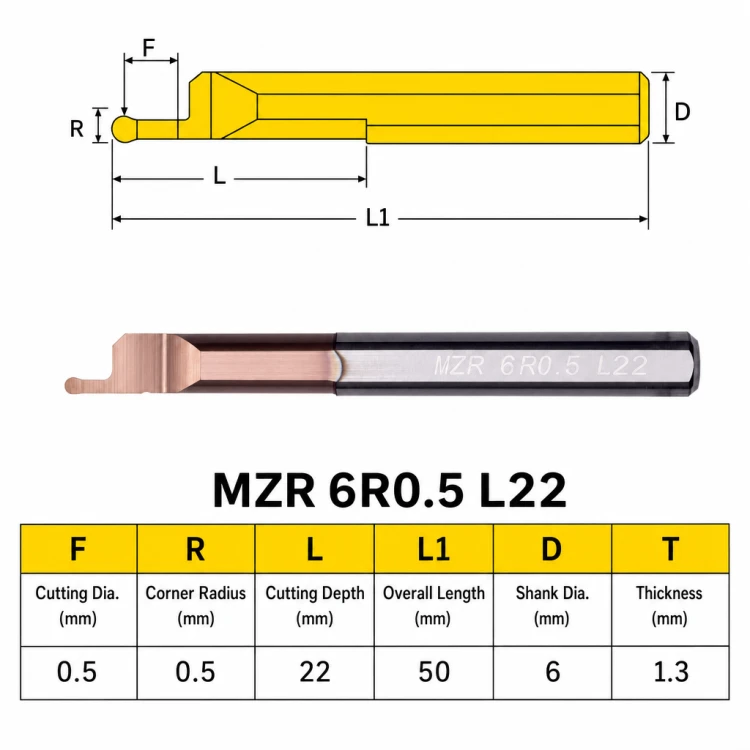

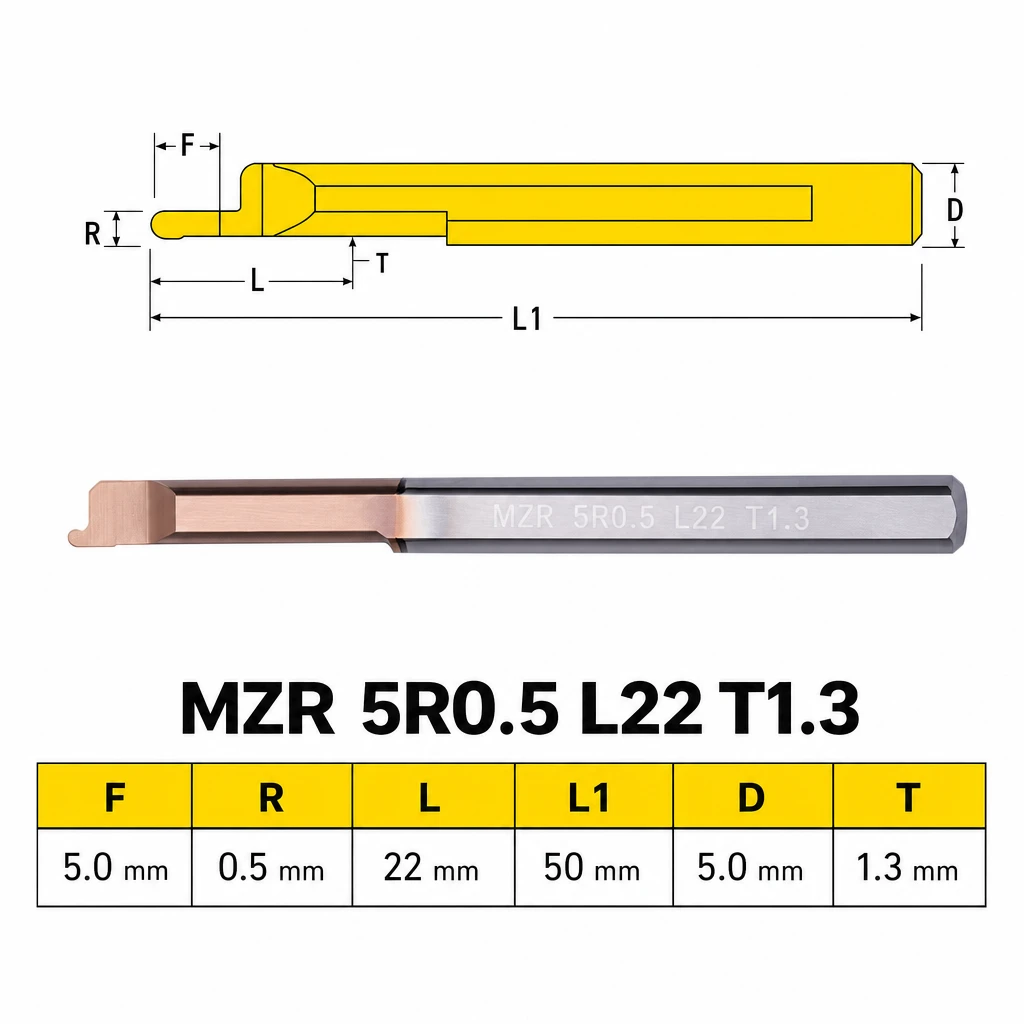

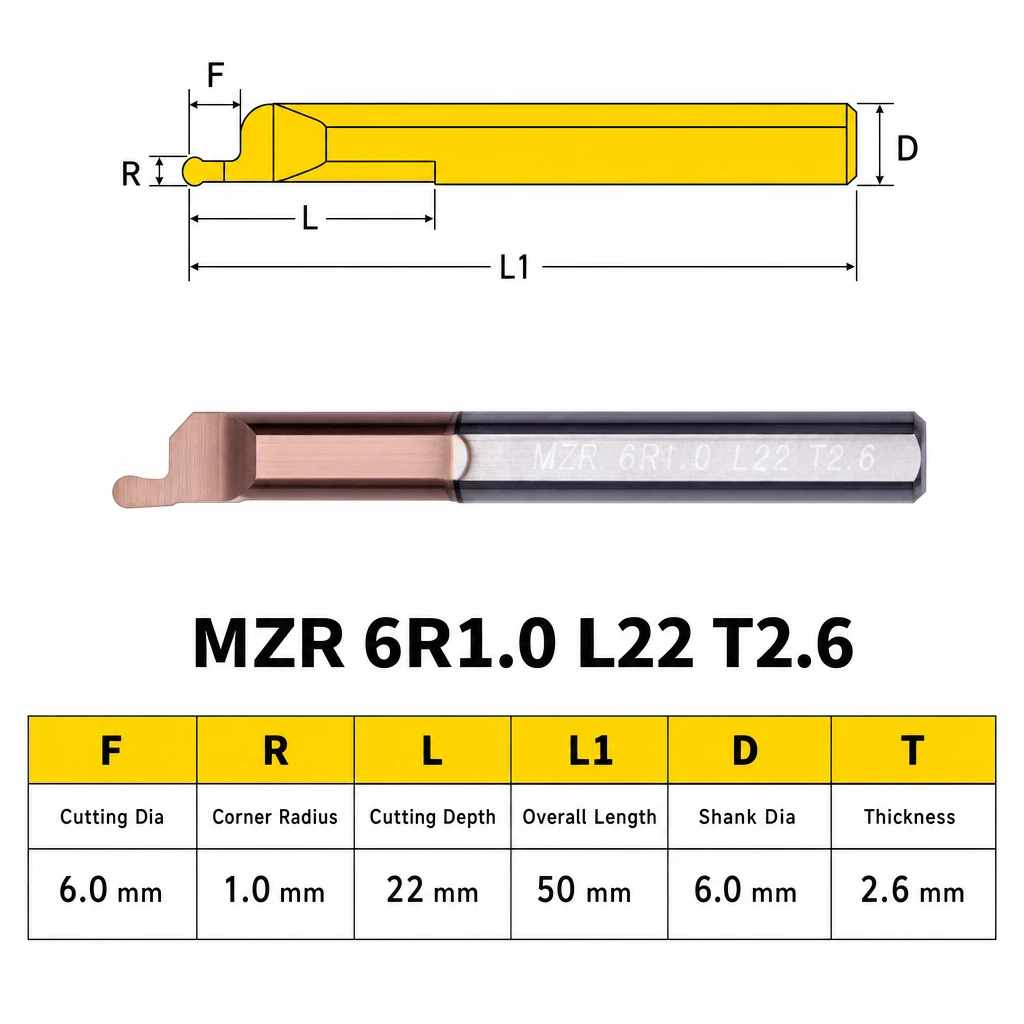

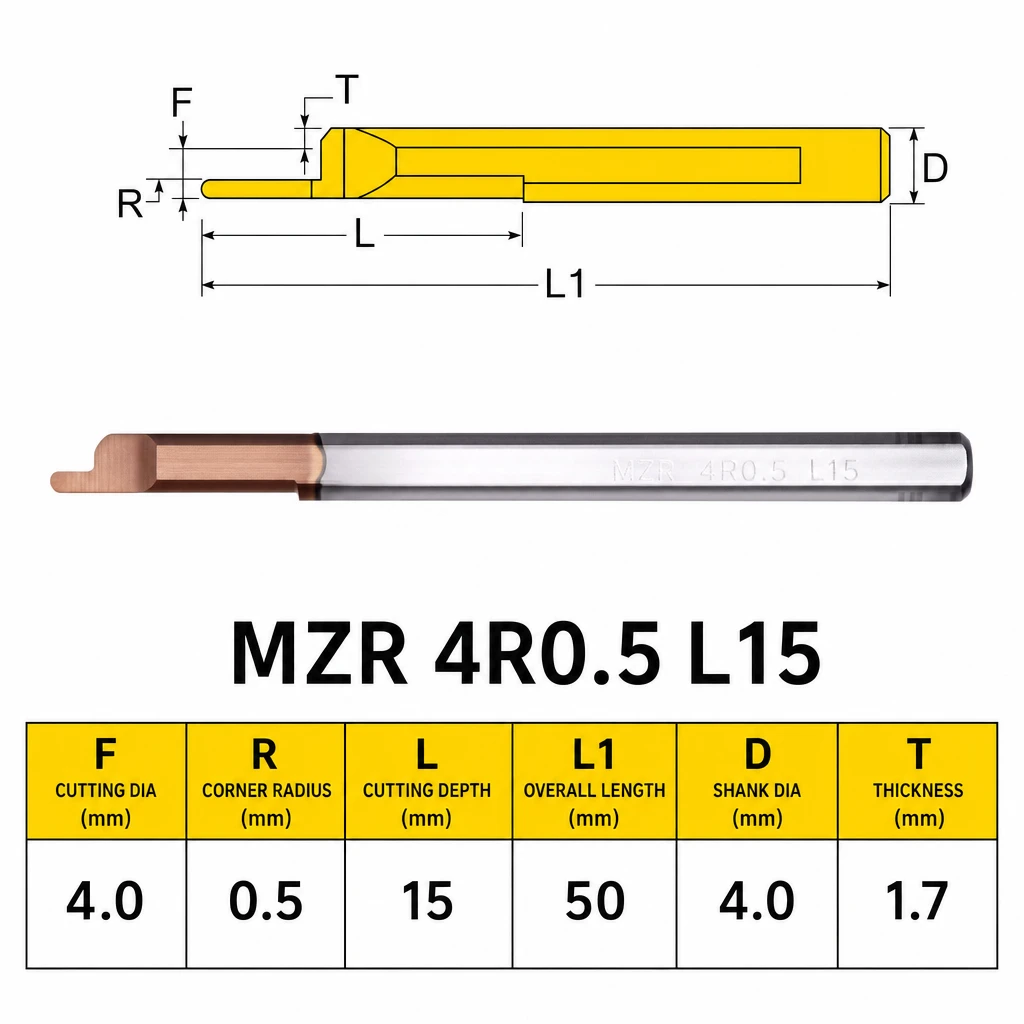

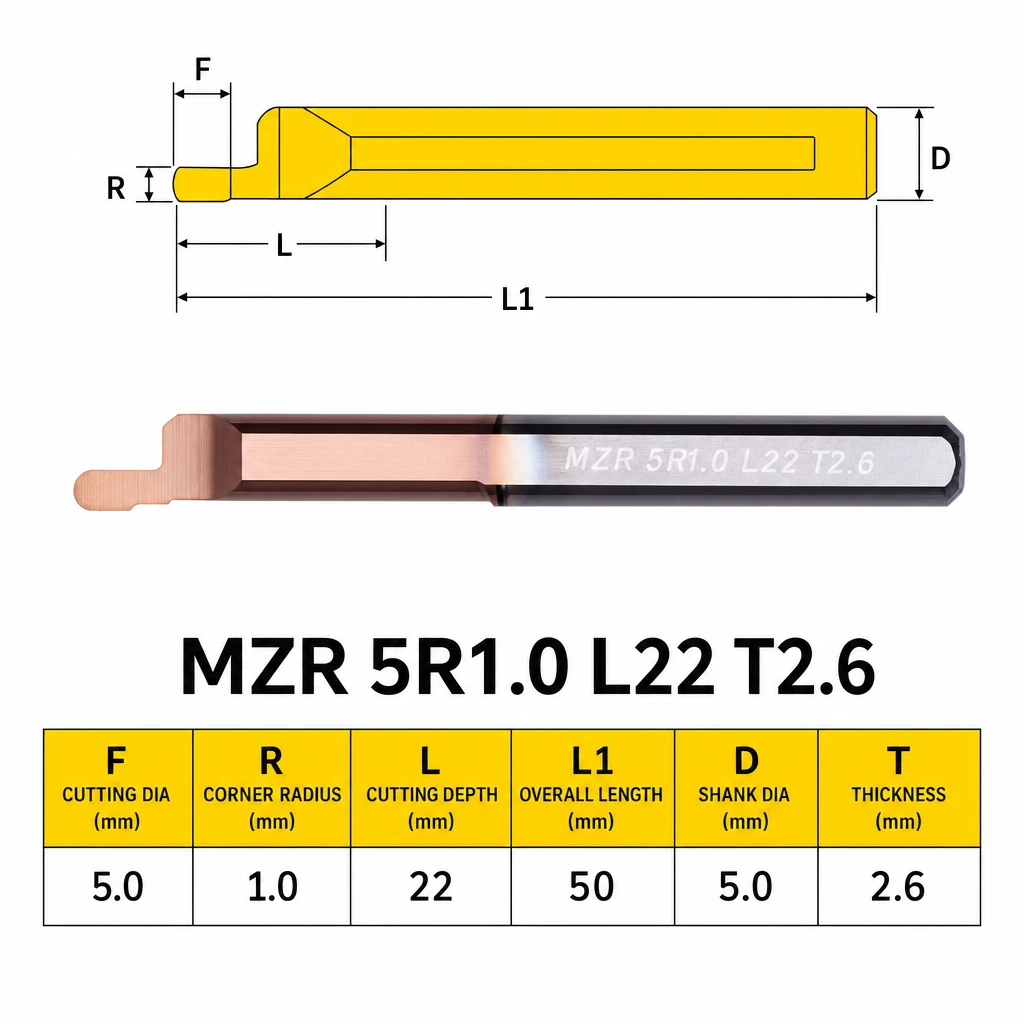

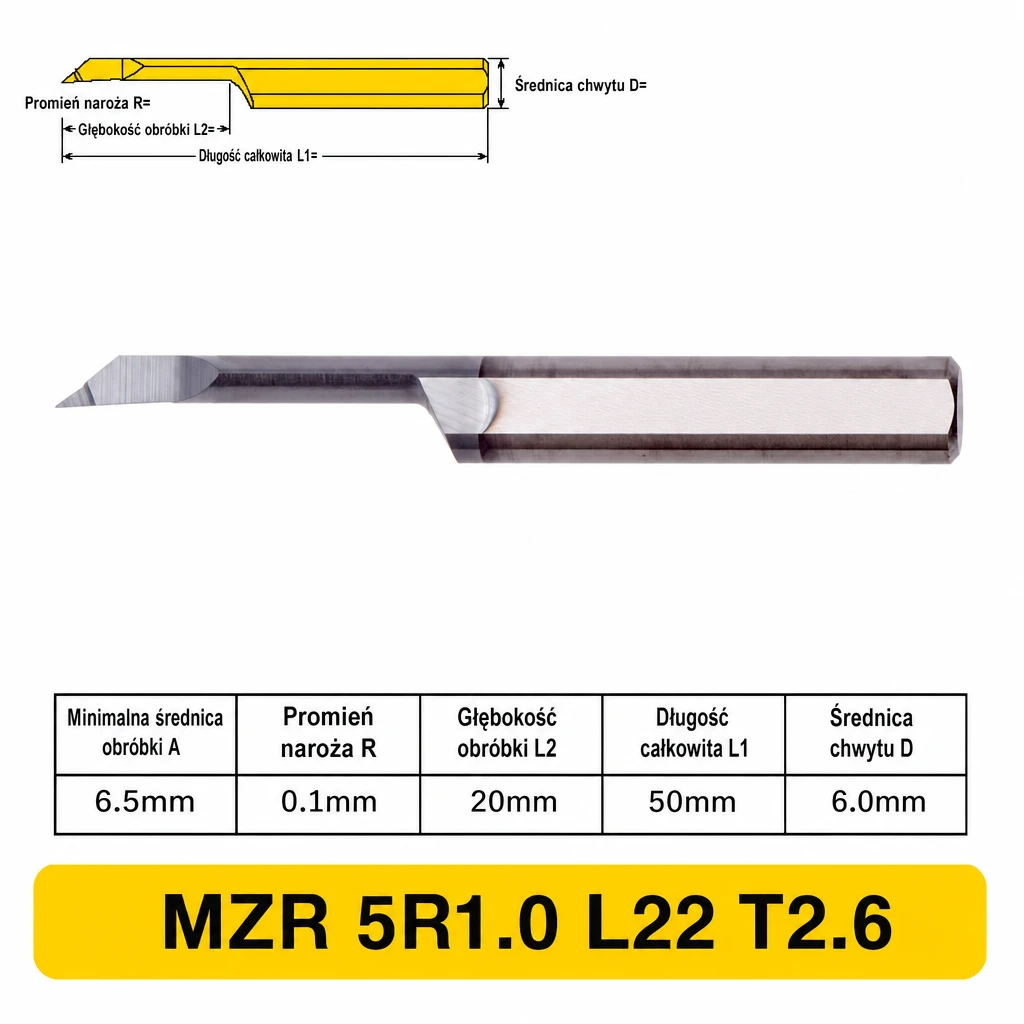

• MZR (R = right / prawotnący) - standardowy wytaczak prawotnący do operacji wewnętrznych

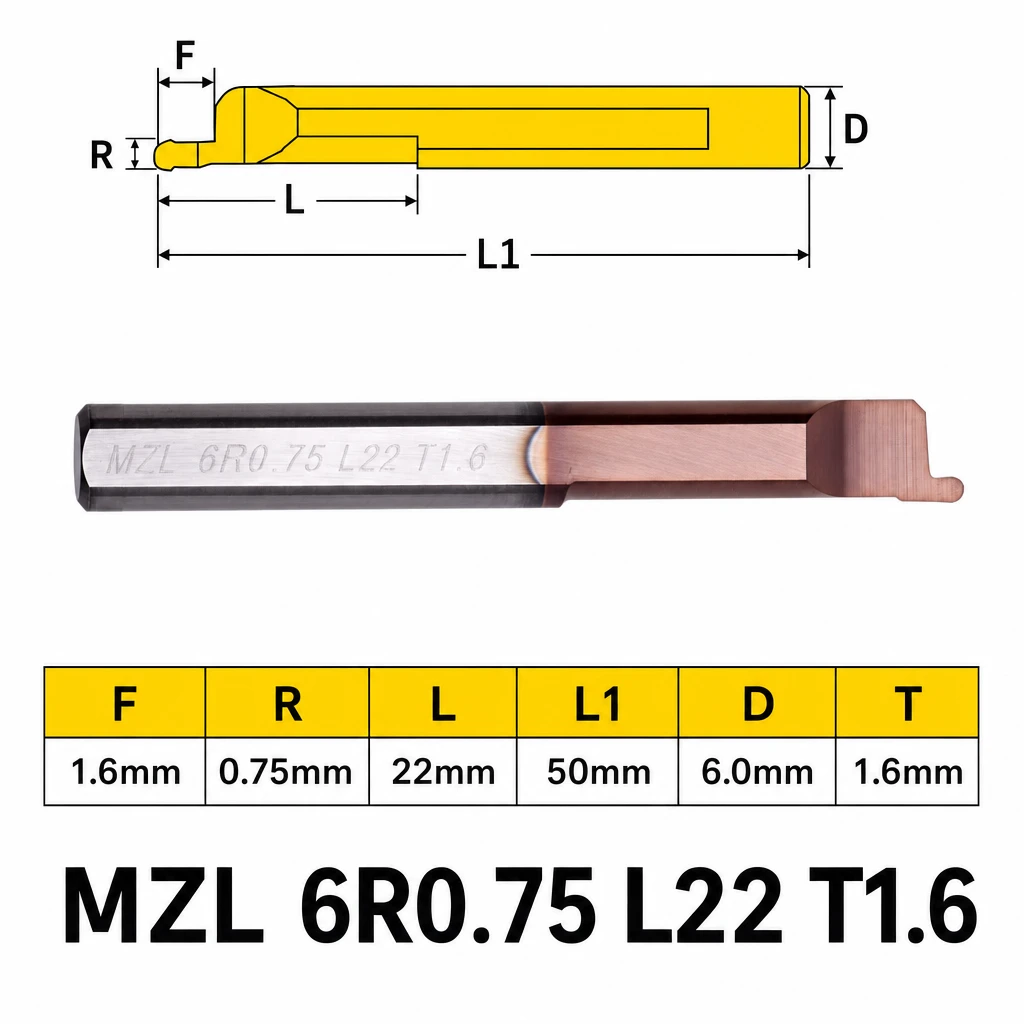

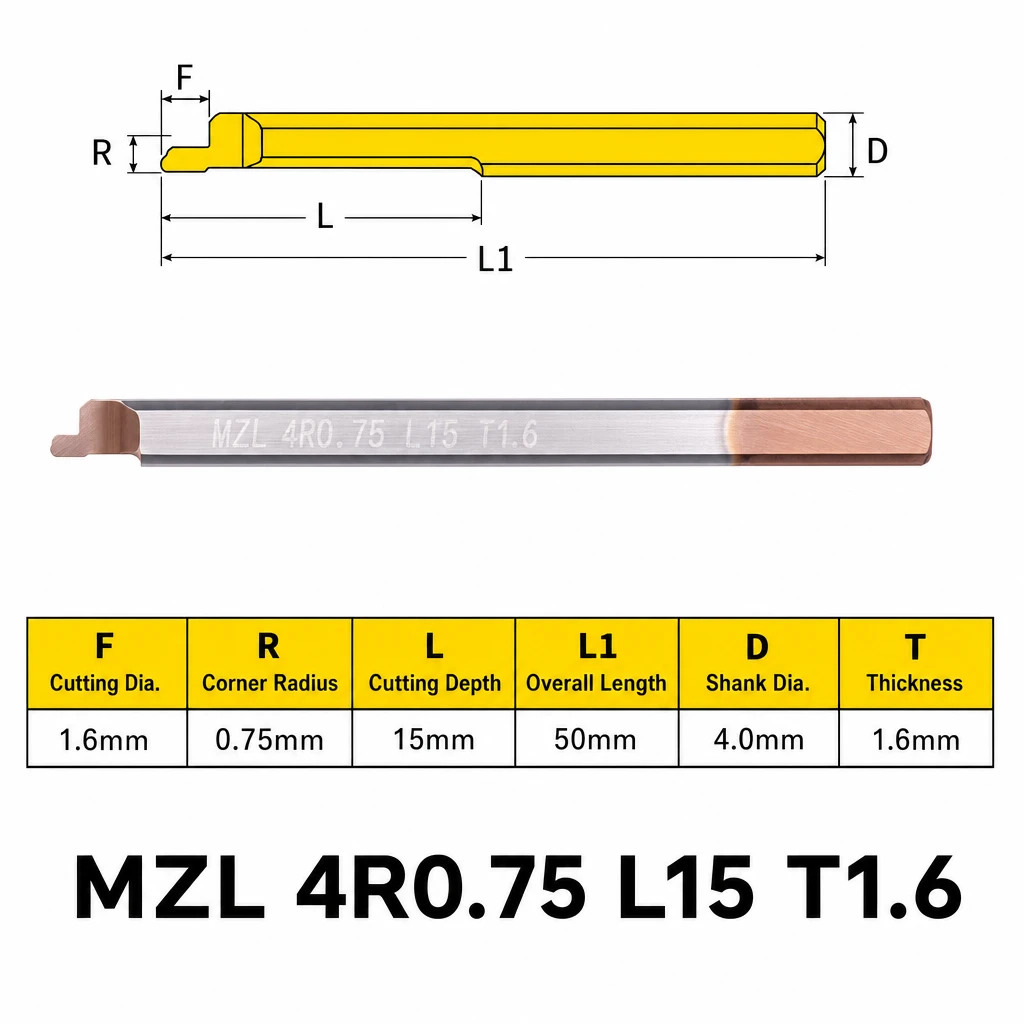

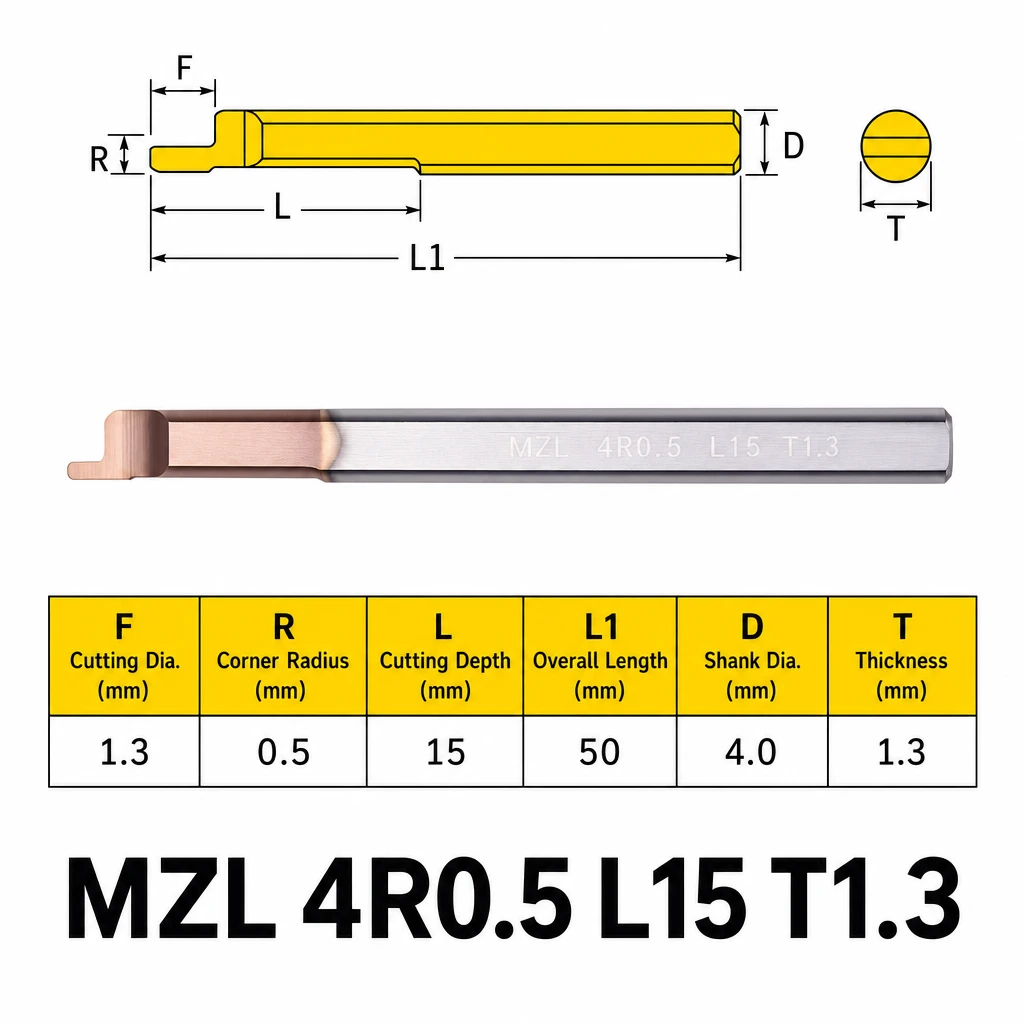

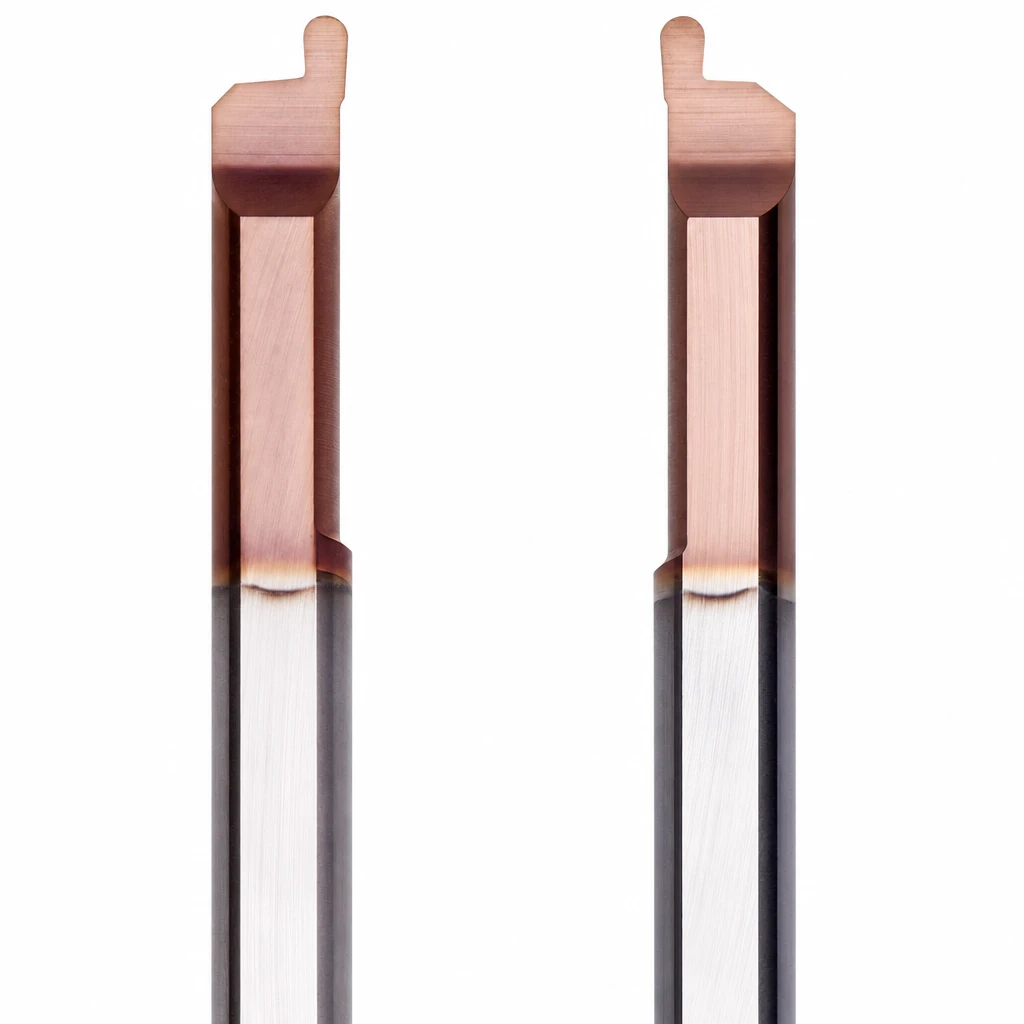

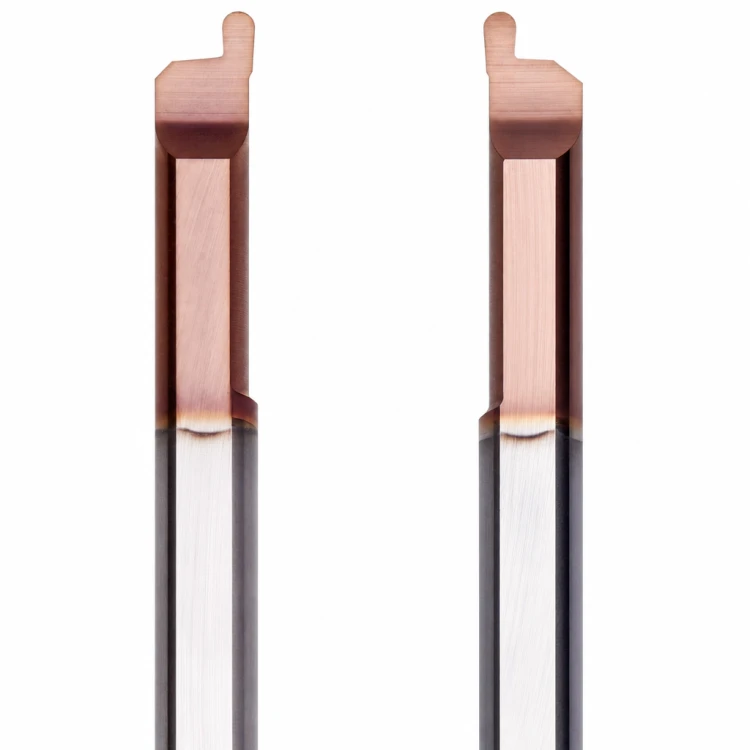

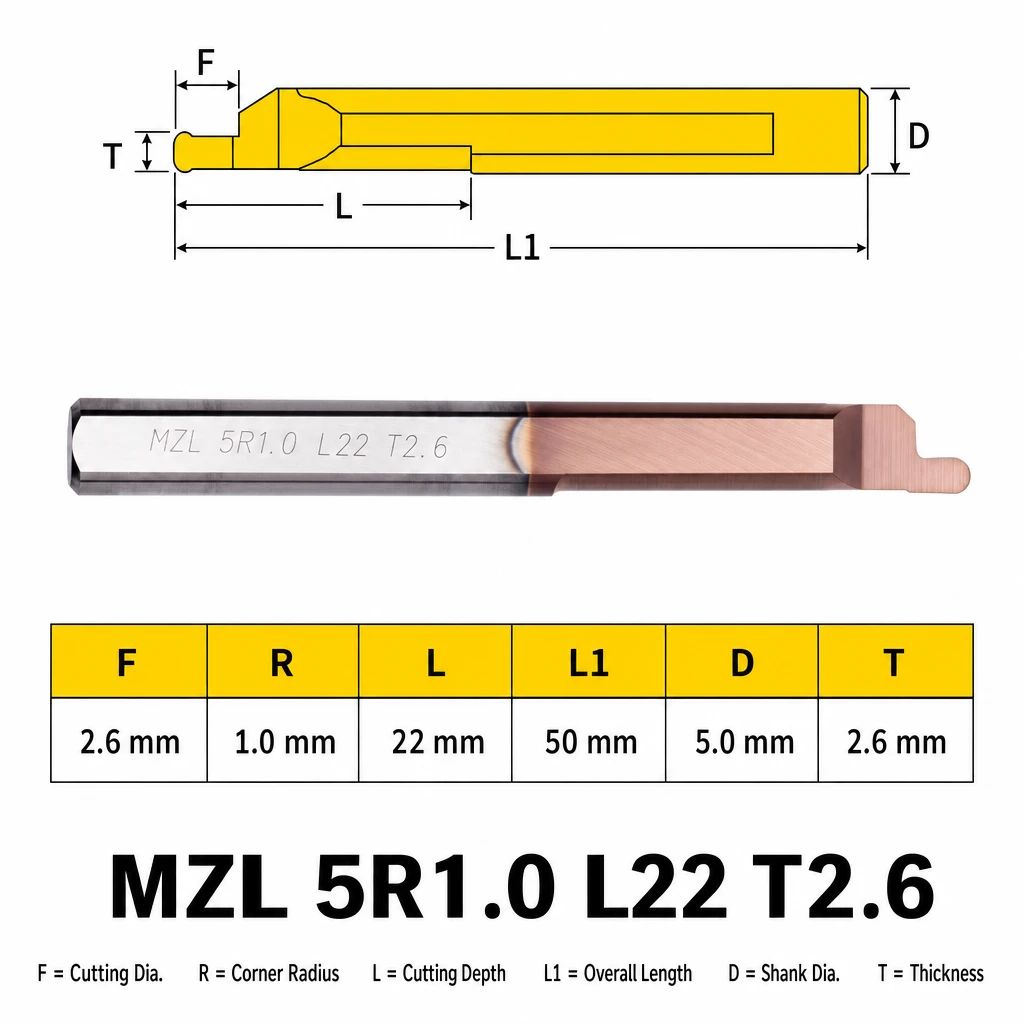

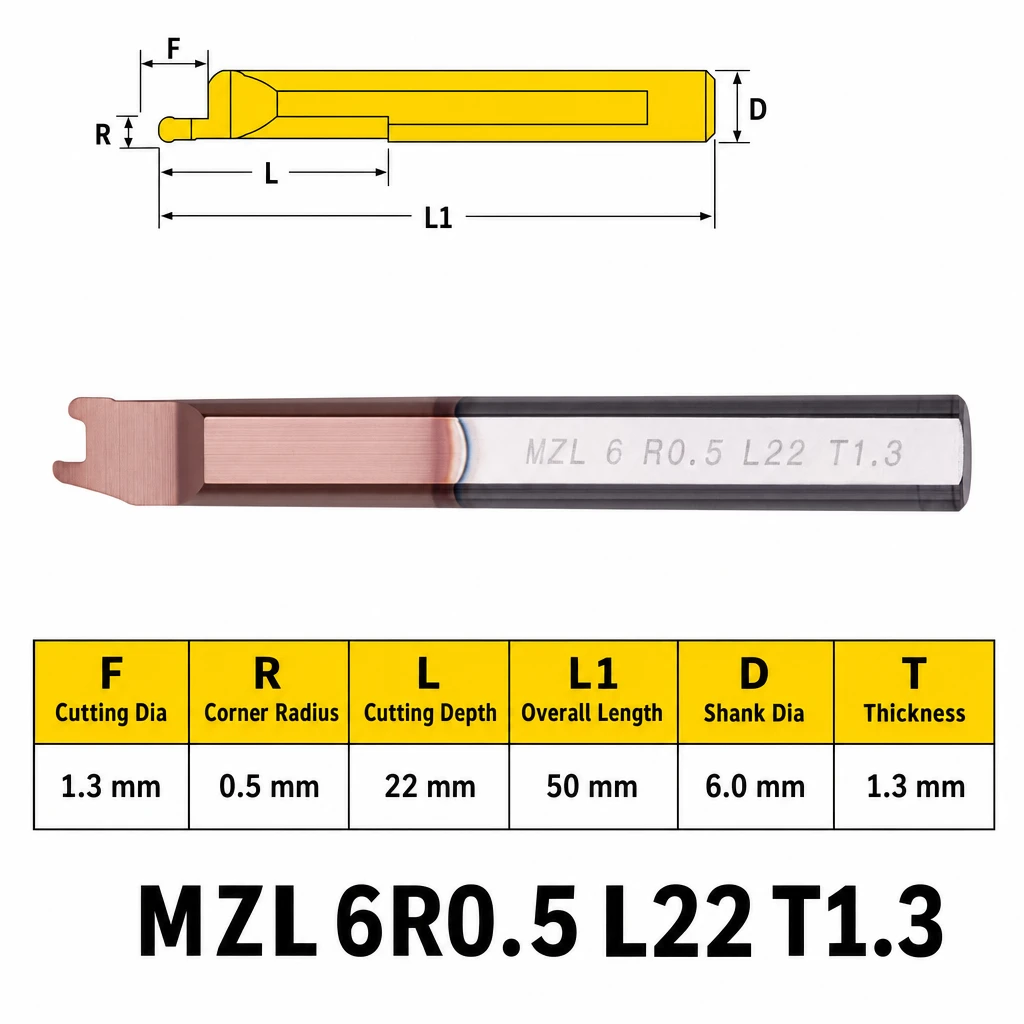

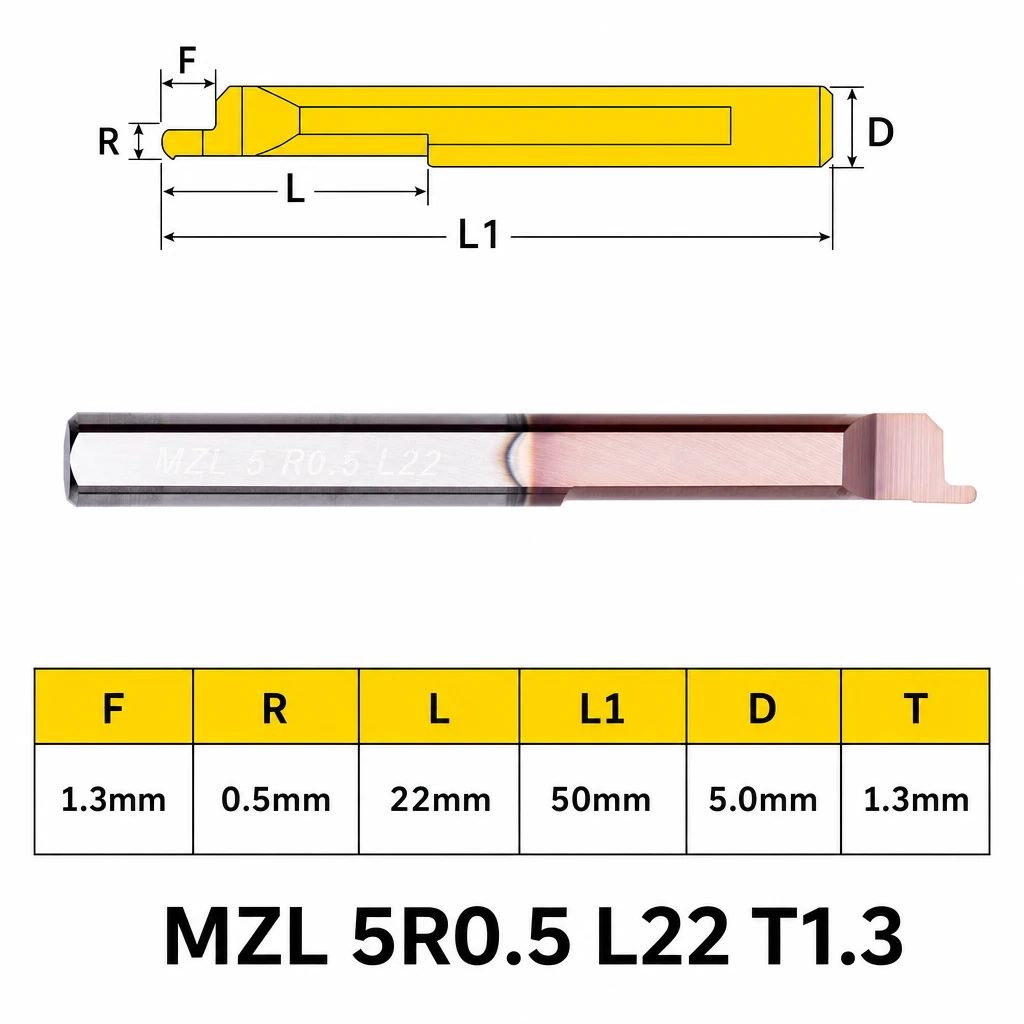

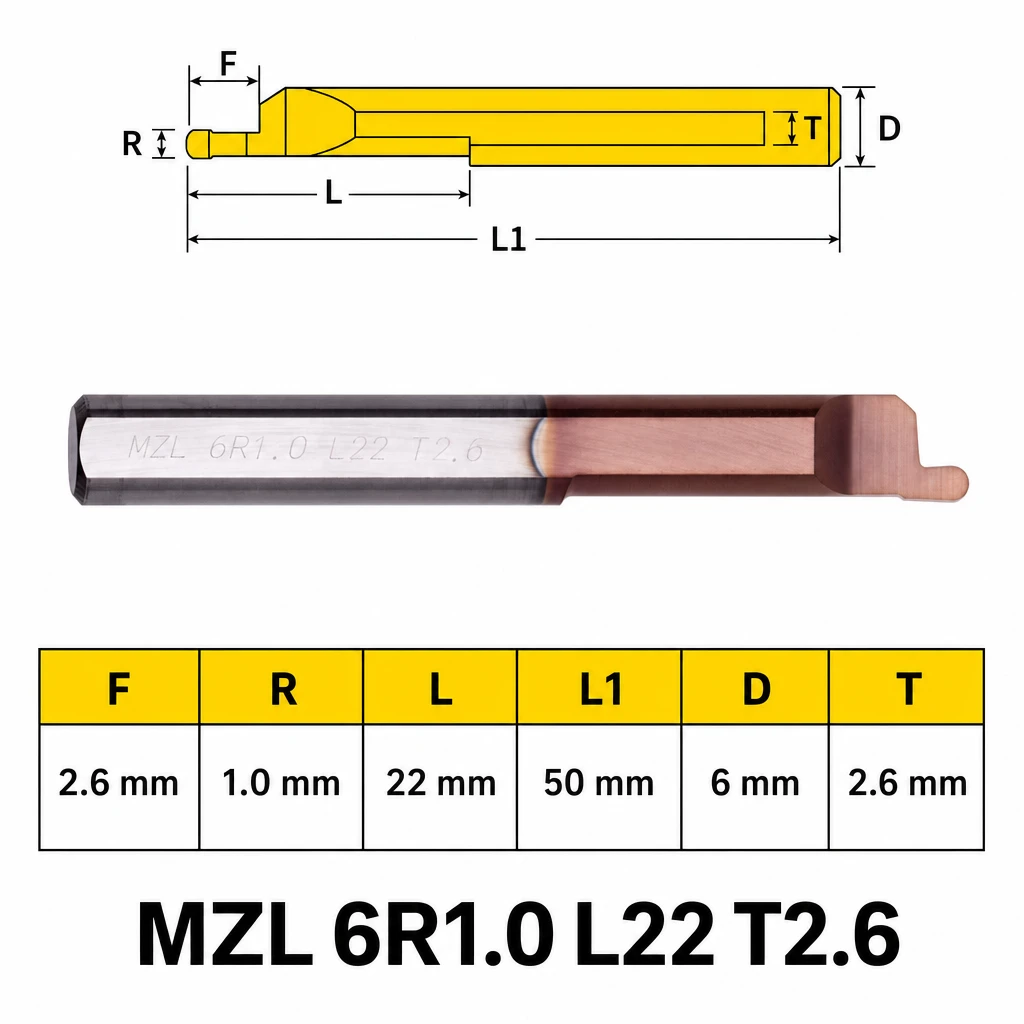

• MZL (L = left / lewotnący) - lustrzane wykonanie, do tokarek z wrzecionem lewoosiowym lub operacji w odwrotnym kierunku posuwu

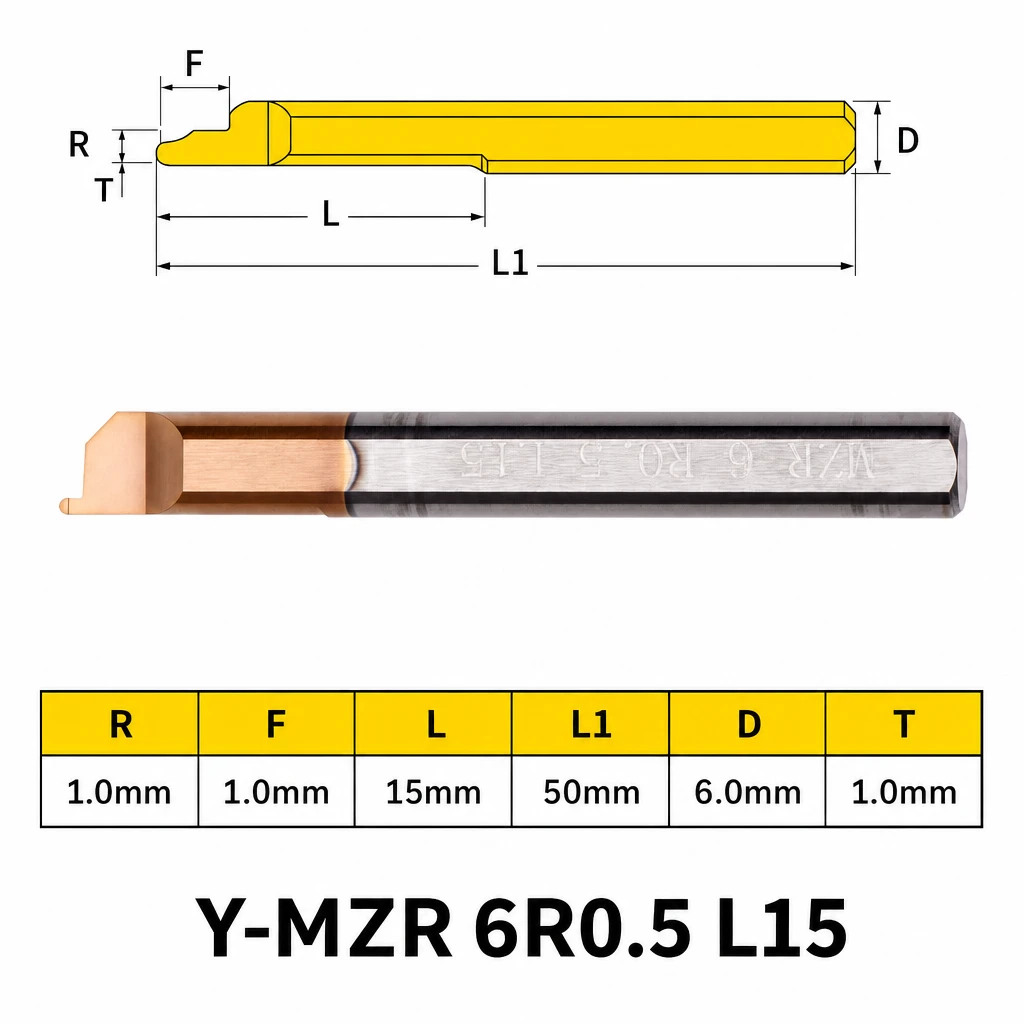

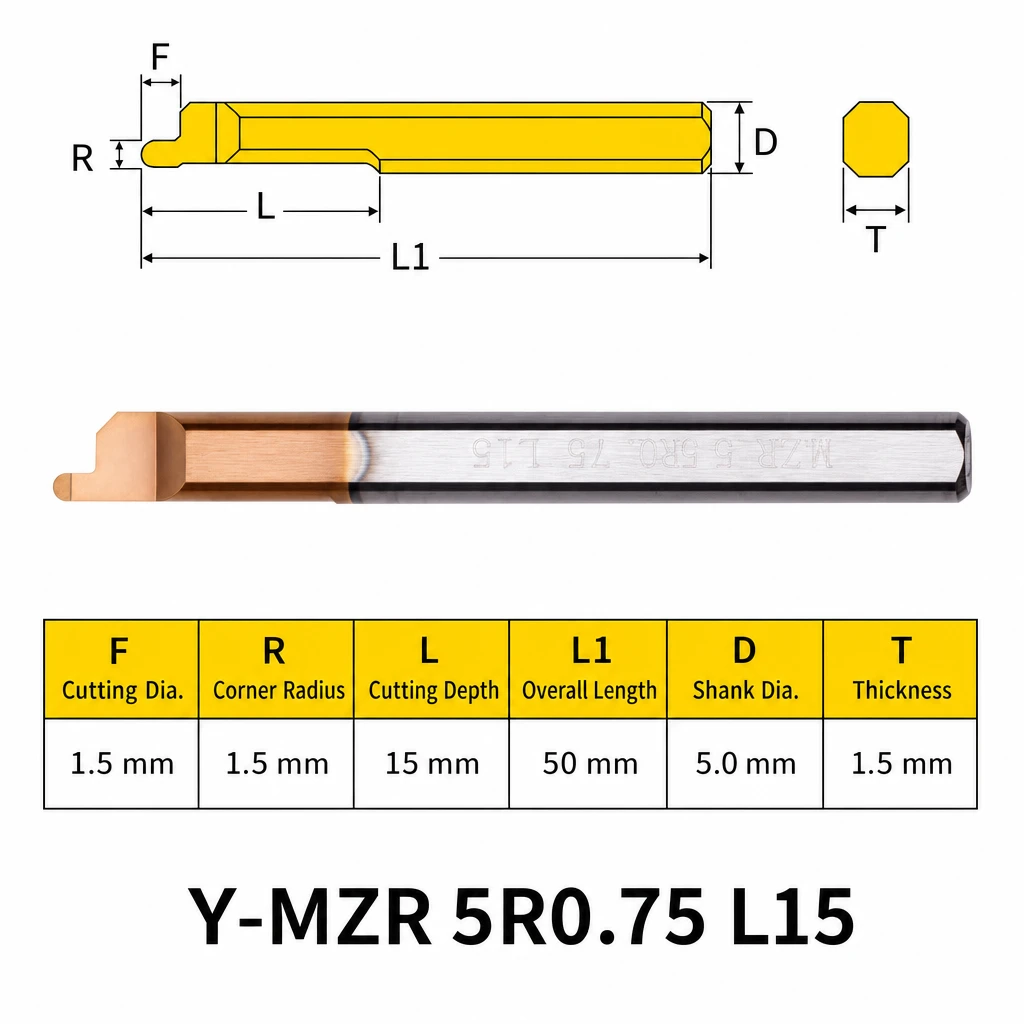

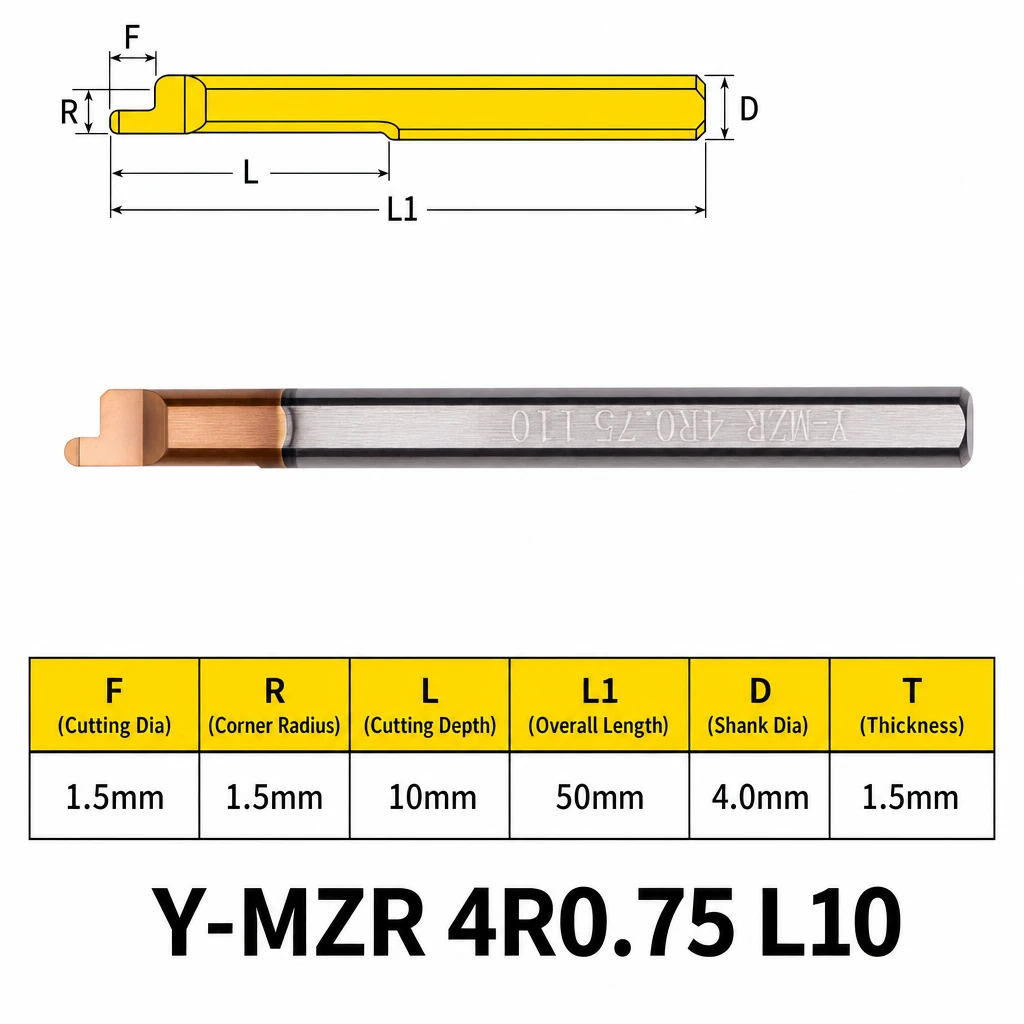

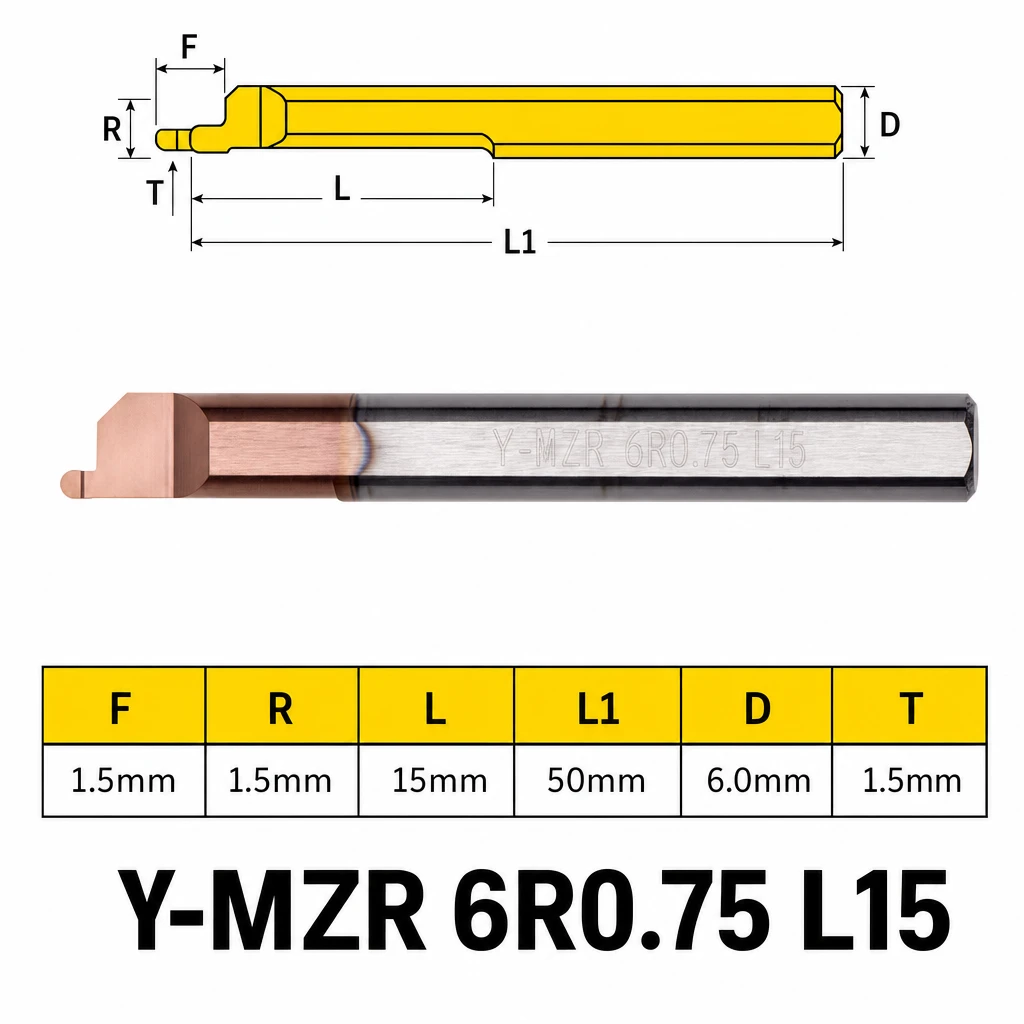

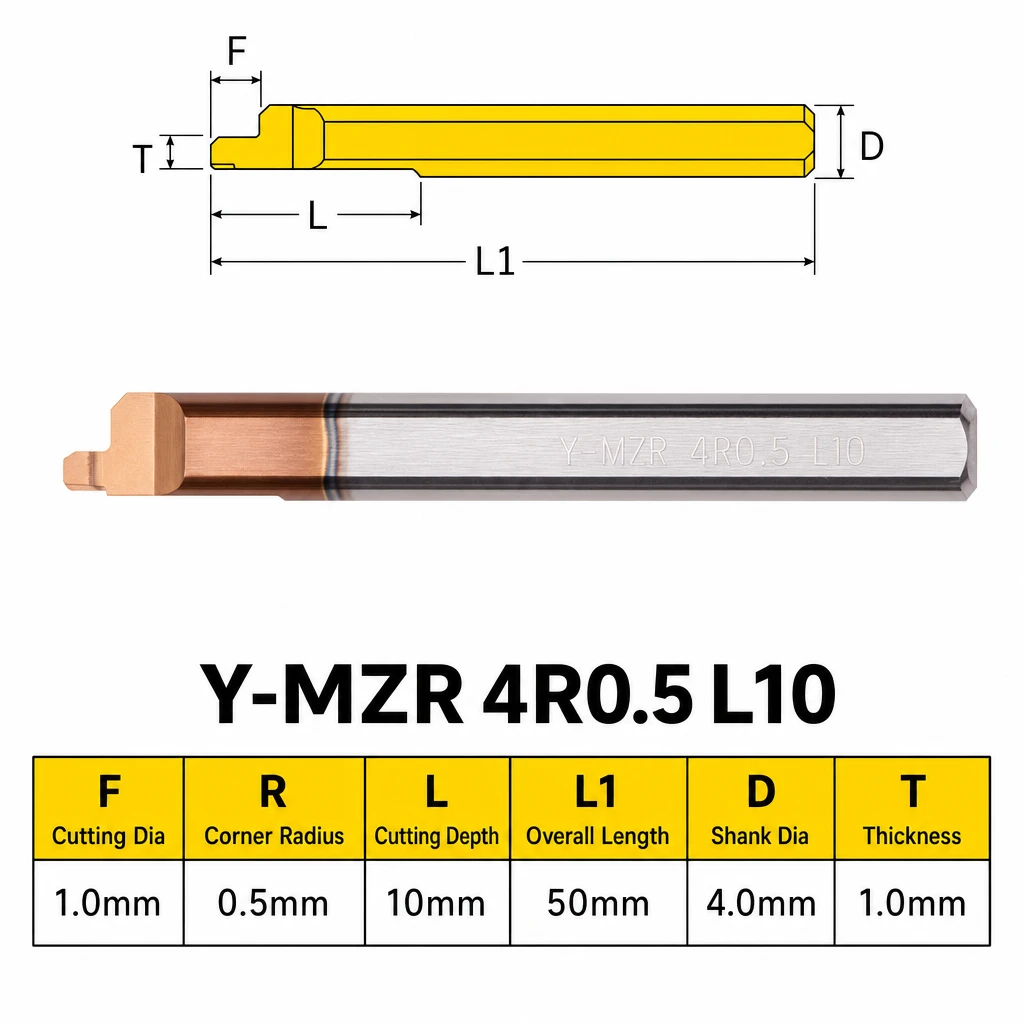

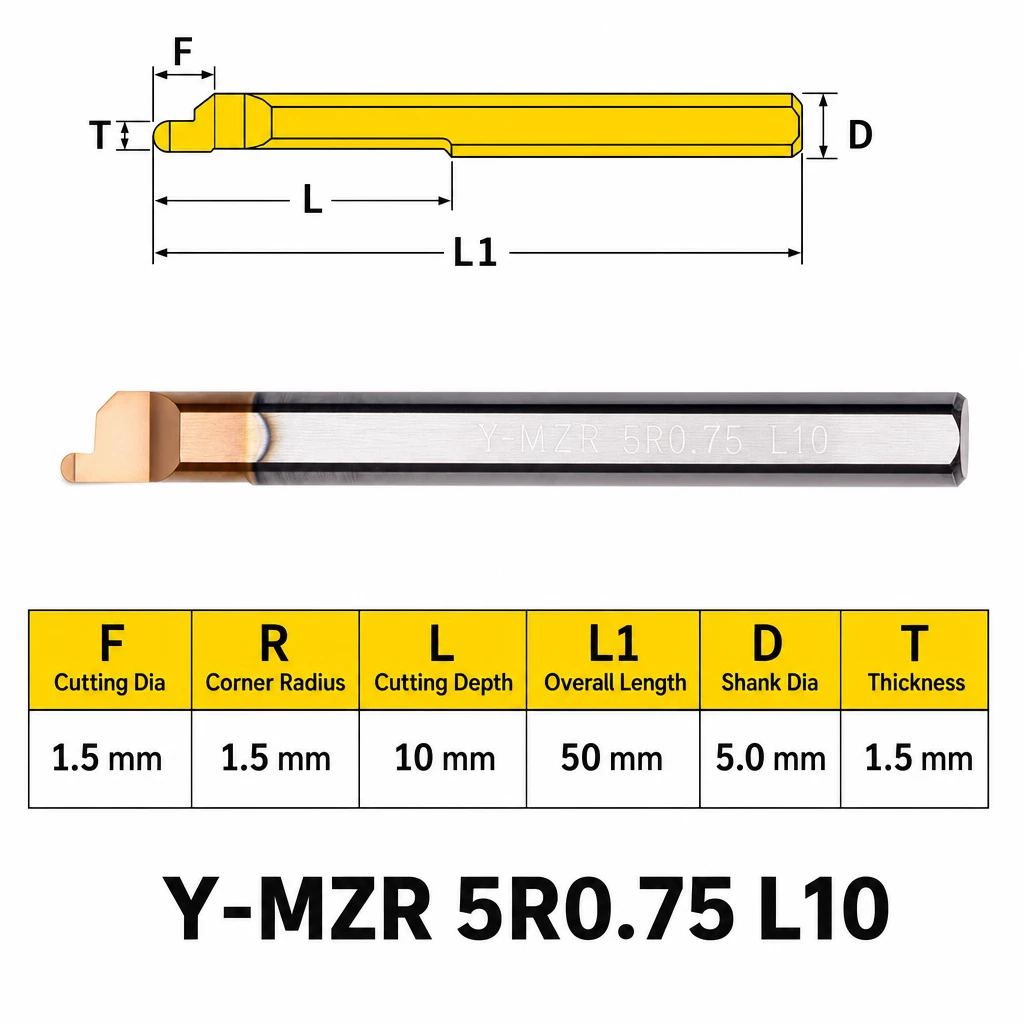

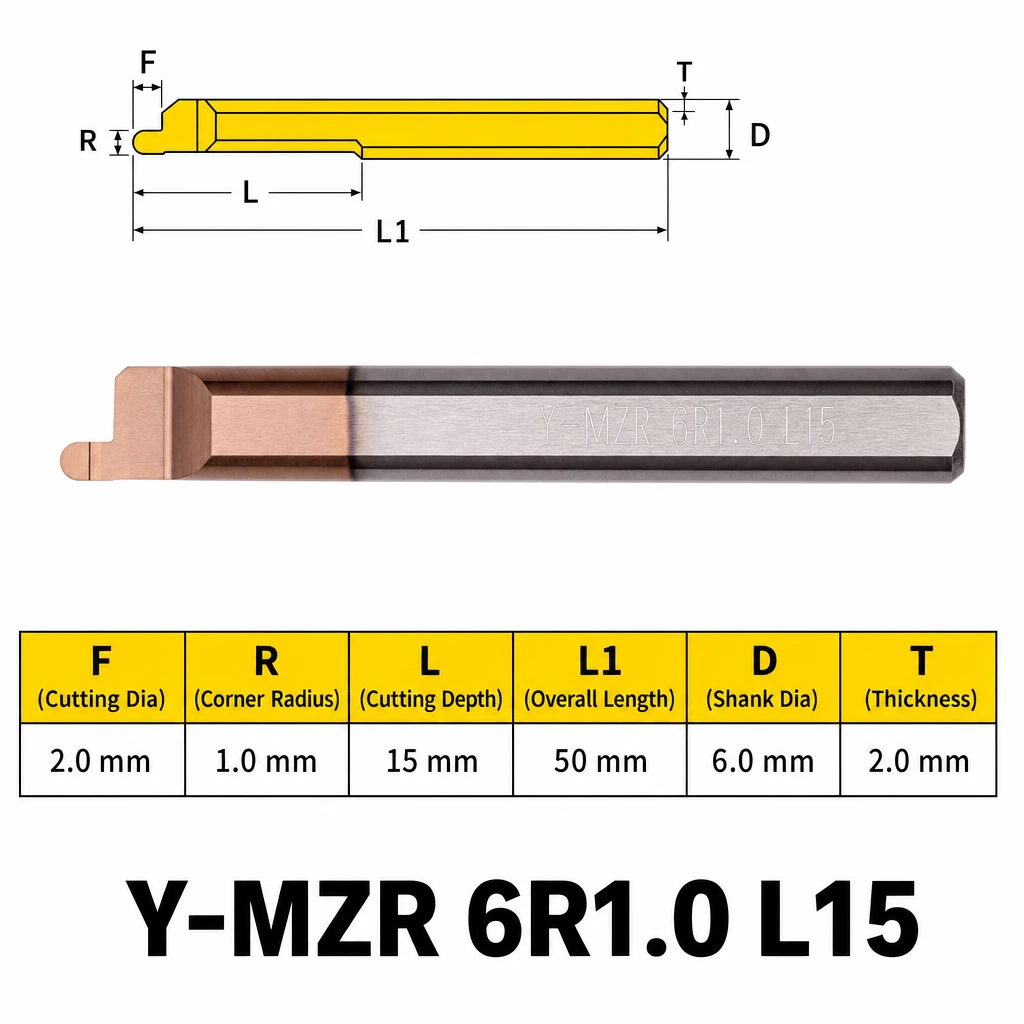

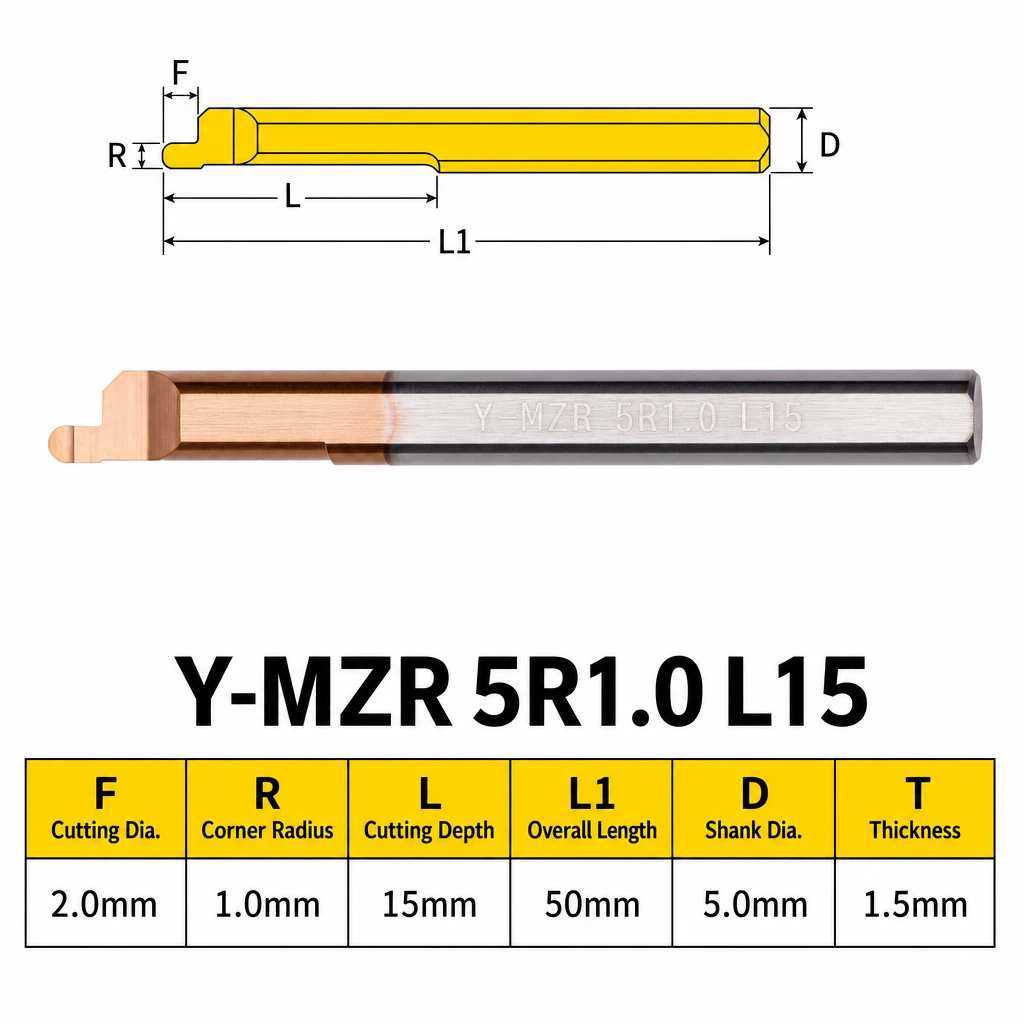

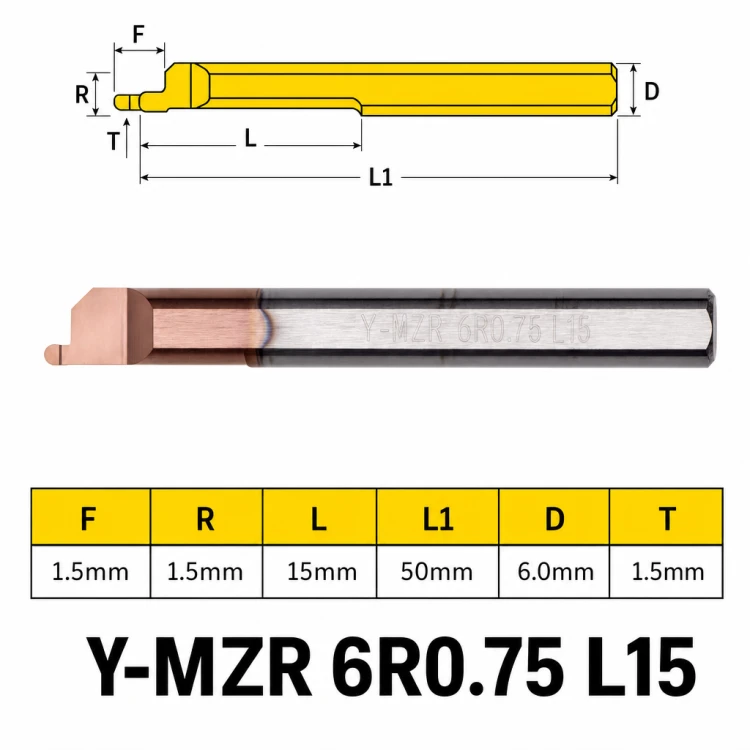

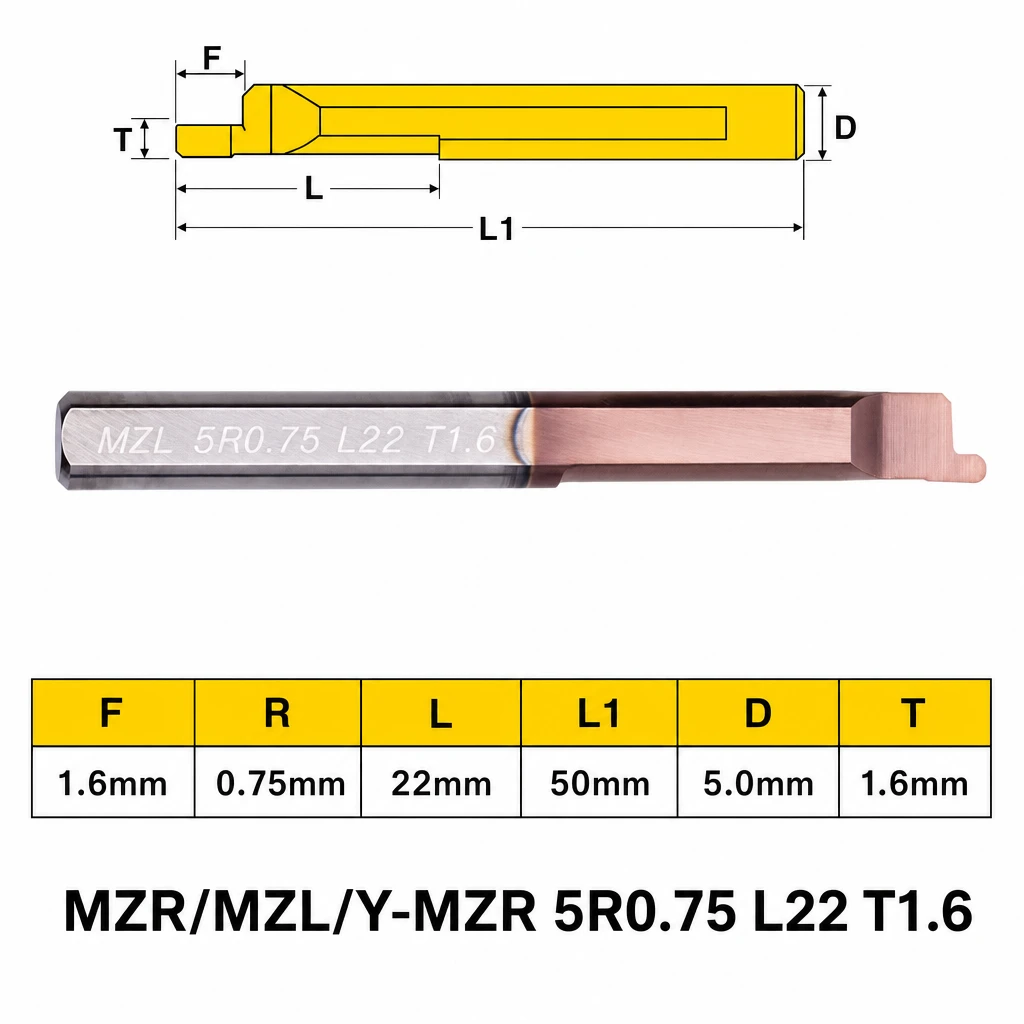

• Y-MZR - wariant z mniejszym wysięgiem (L10/L15) zoptymalizowany pod ostrość krawędzi

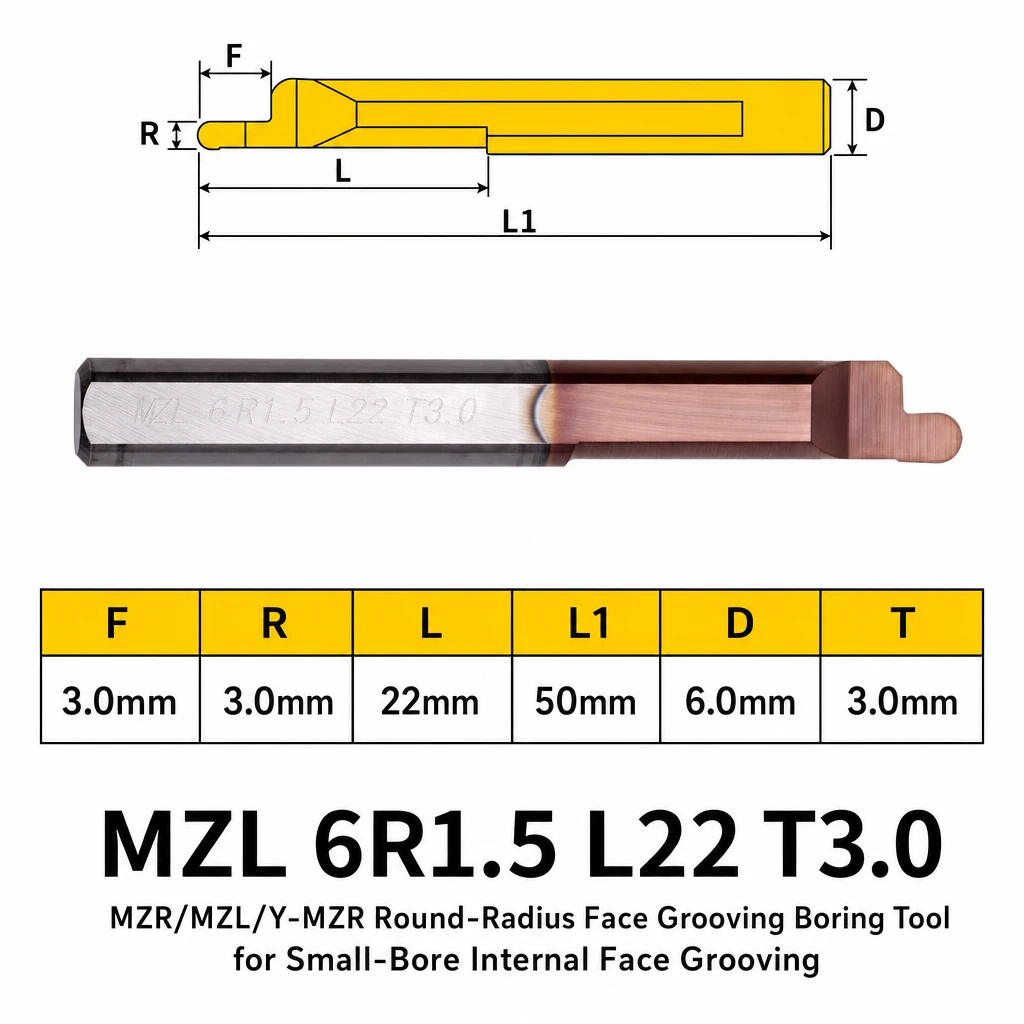

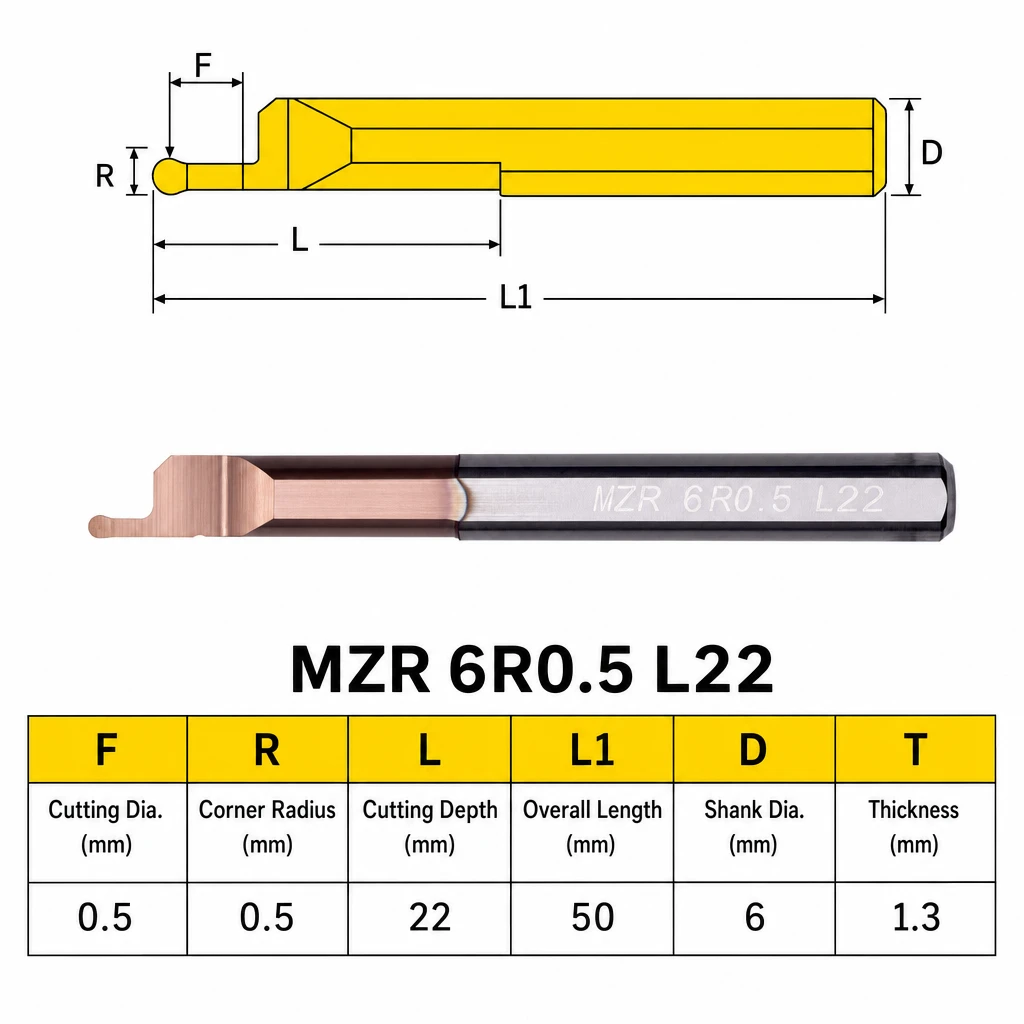

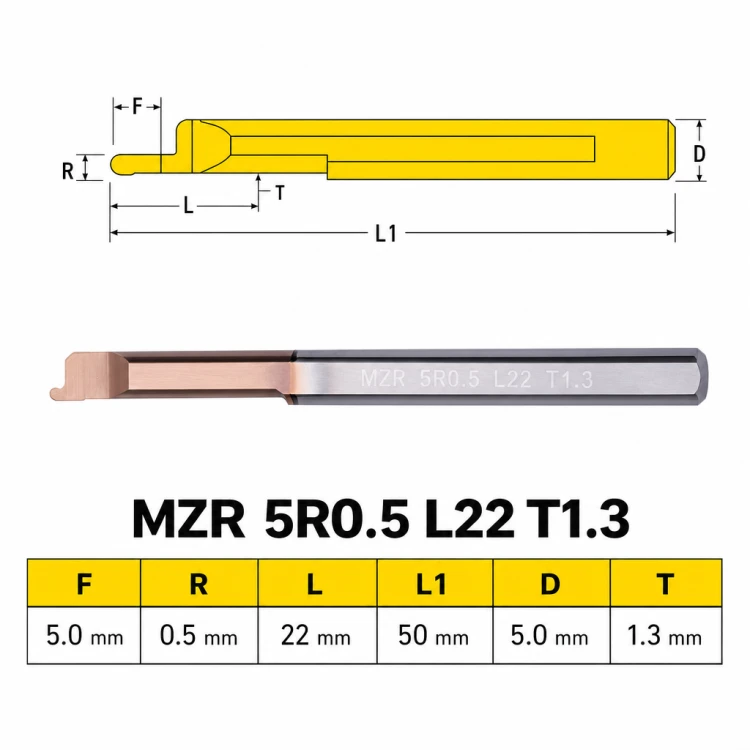

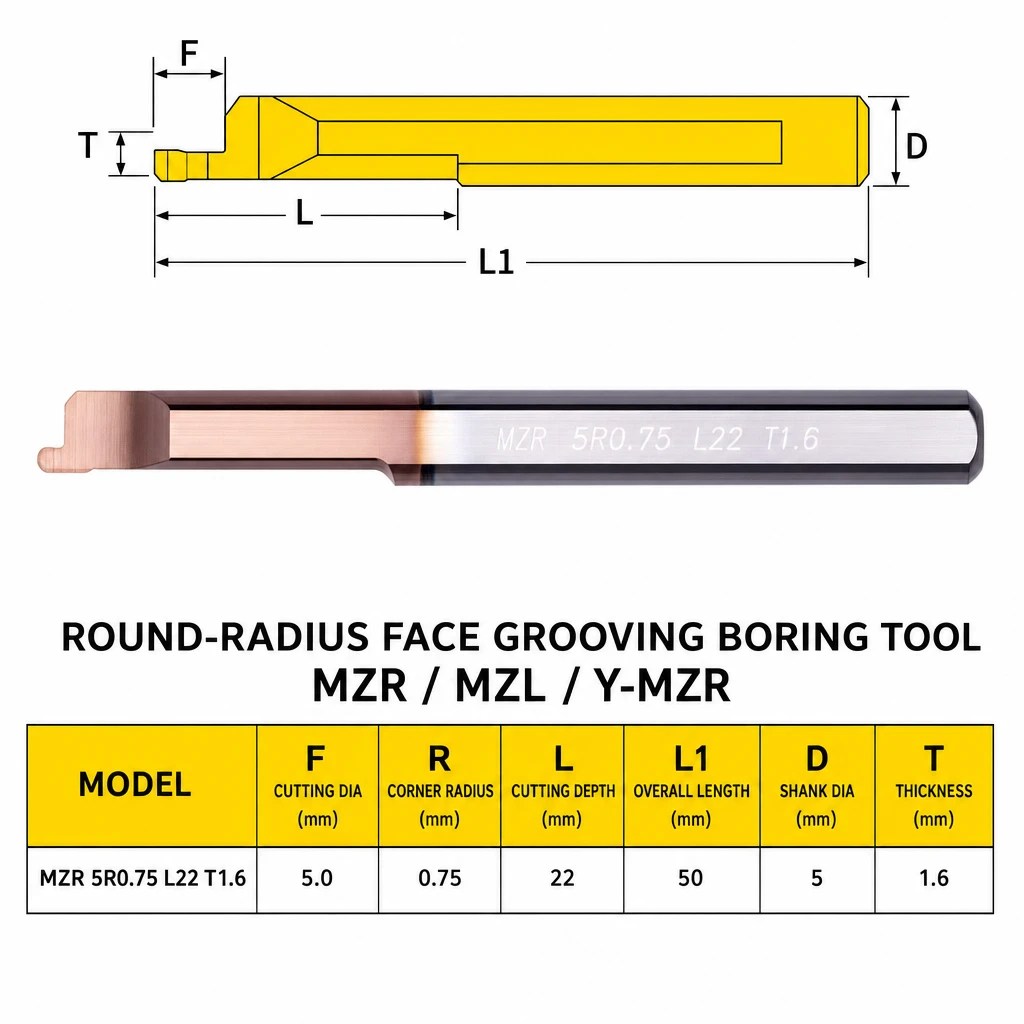

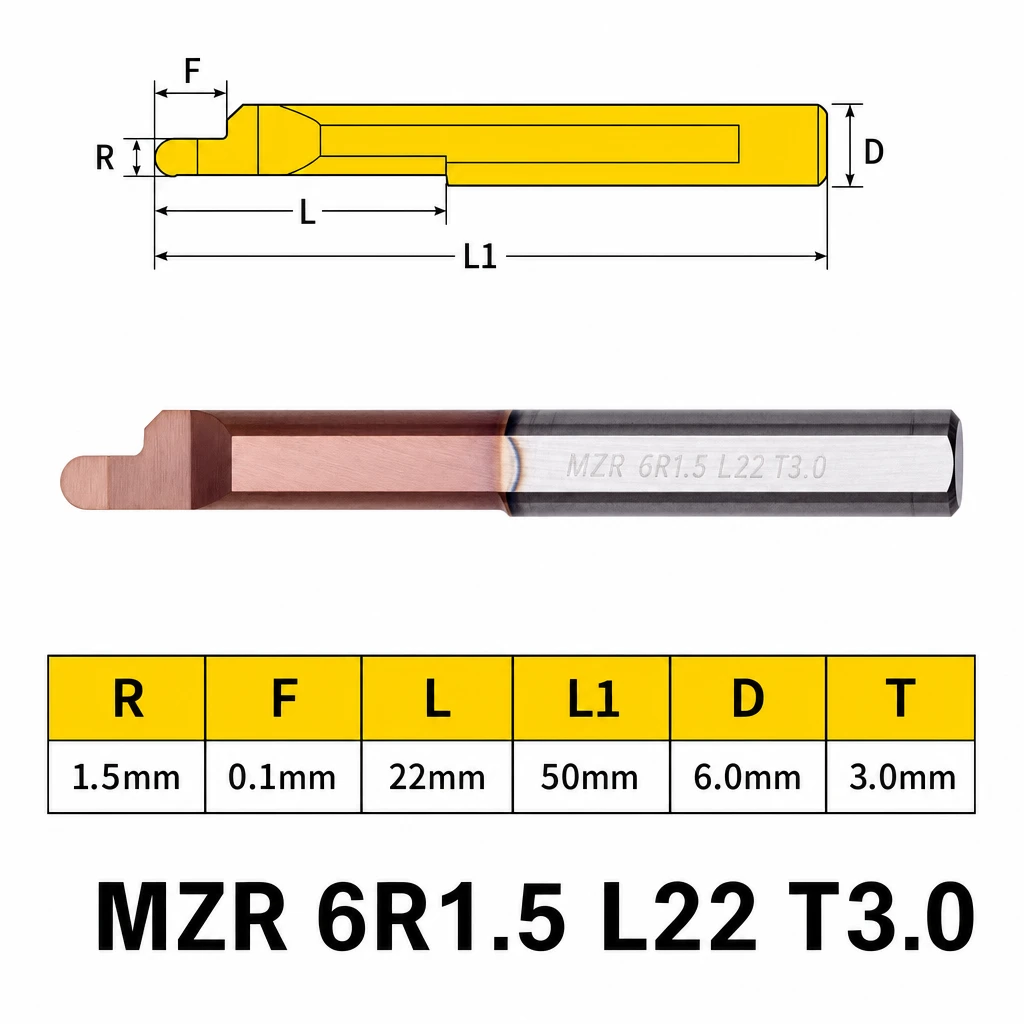

Geometria ostrza z promieniem (R0.5 / R0.75 / R1.0 / R1.5) pozwala uzyskać gotowy profil rowka czołowego w jednym przejściu narzędzia, bez konieczności dodatkowego frezowania profilowego.

Specyfikacja

Zastosowanie

Mini wytaczak czołowy promieniowy MZR stosujemy do operacji:

• podtoczenia czołowe z promieniowym profilem na otworach wewnętrznych
• rowki półokrągłe (o-ring) na czołach otworów wewnętrznych
• profilowanie czołowe pod łożyska kulkowe i tuleje uszczelniające
• wykonanie półokrągłych rowków zabezpieczających od wewnętrznej strony otworu
• operacje wykończeniowe profilu czołowego po wybraniu zgrubnym

Sprawdza się w obróbce stali konstrukcyjnej, stali nierdzewnej, brązu, aluminium, mosiądzu, części z tworzyw inżynierskich.

Jak dobrać

Wybierz wariant zgodnie z średnicą obrabianego otworu, kierunkiem skrawania i wymaganym promieniem rowka:

• średnica ostrza F - 4 mm dla otworów fi 5-8 mm, 5 mm dla otworów fi 7-10 mm, 6 mm dla otworów fi 8-12 mm
• promień R - dobierz pod wymagany promień rowka (0,5 / 0,75 / 1,0 / 1,5 mm)
• długość części roboczej L - musi sięgnąć od czoła otworu do wymaganej głębokości profilu
• MZR vs MZL - wybór zależy od kierunku posuwu narzędzia: MZR do operacji standardowych (wrzeciono prawe), MZL do operacji lewych lub gdy MZR nie wchodzi z geometrią obrabiarki
• Y-MZR - przy bardzo krótkim wymaganym wysięgu (L10) lub gdy potrzebna sztywniejsza geometria

FAQ

Czym MZR różni się od MFR?
MFR to wytaczak czołowy z ostrzem płaskim do prostokątnych rowków na czołach. MZR ma ostrze z promieniem (round) - służy do rowków półokrągłych, profilowanych.

Kiedy używać MZL zamiast MZR?
Gdy obrabiarka ma niestandardowy kierunek posuwu lub gdy MZR ze swoją geometrią koliduje z elementami uchwytu detalu. MZL daje lustrzane odbicie ostrza.

Jaka różnica między Y-MZR a MZR?
Y-MZR ma krótszy wysięg (L10/L15) zoptymalizowany pod sztywność i precyzję krawędzi. Standard MZR ma L22 - dla większej głębokości rowka.

Czy MZR nadaje się do toczenia po średnicy zewnętrznej?
Nie - to wytaczak wewnętrzny do operacji w otworach. Do zewnętrznego profilowania użyj narzędzi serii MWR lub typowych form-radius noży zewnętrznych.
