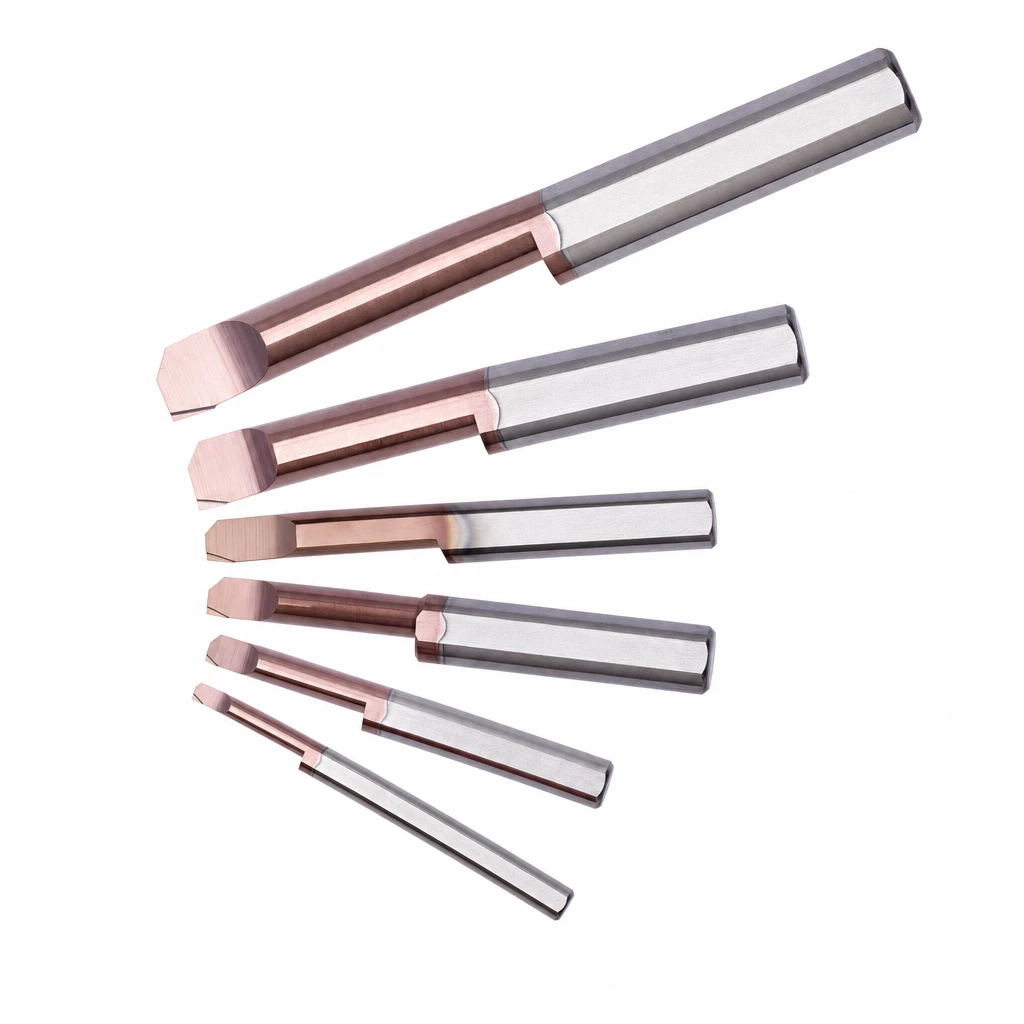

Mini wytaczak gwintujący MIR VHM, mikronóż tokarski do gwintów trapezowych TR i ACME (gwinty wewnętrzne)

Kortools
Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 61,50 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

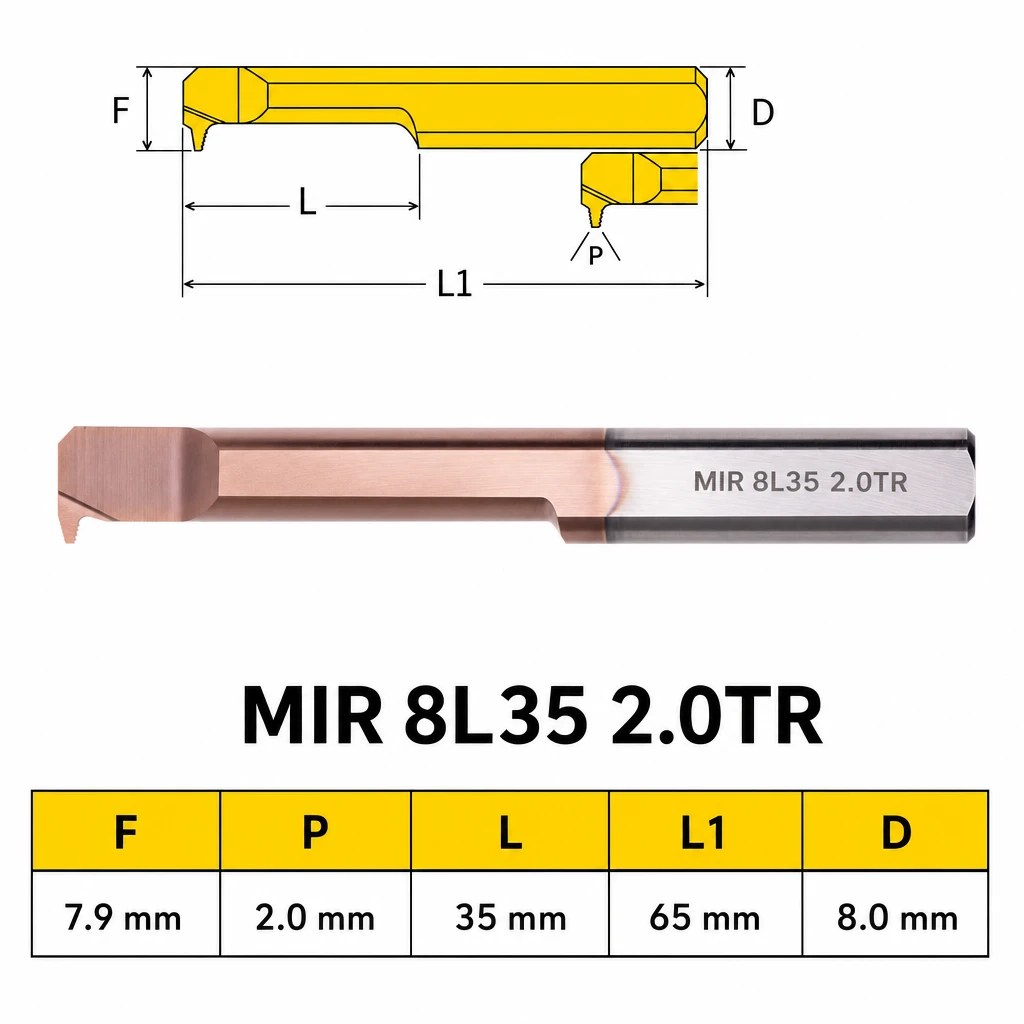

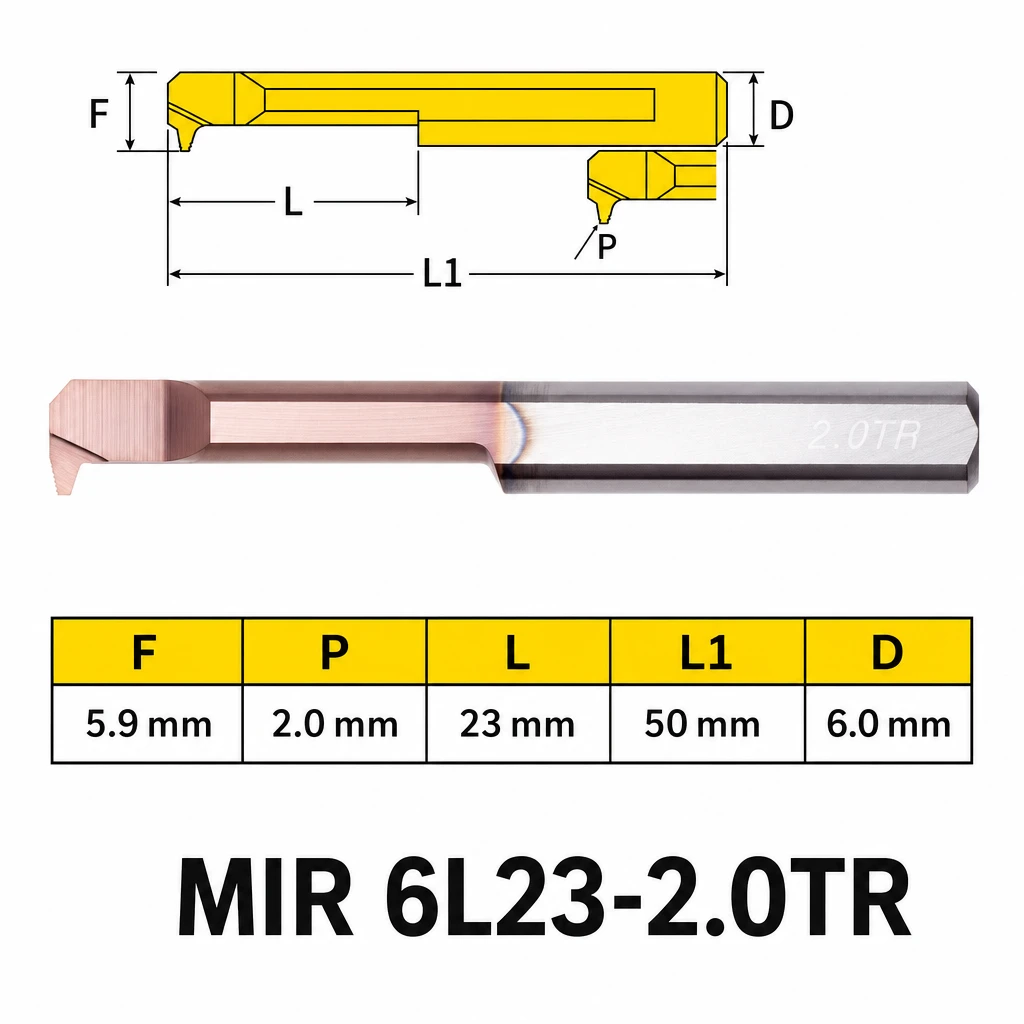

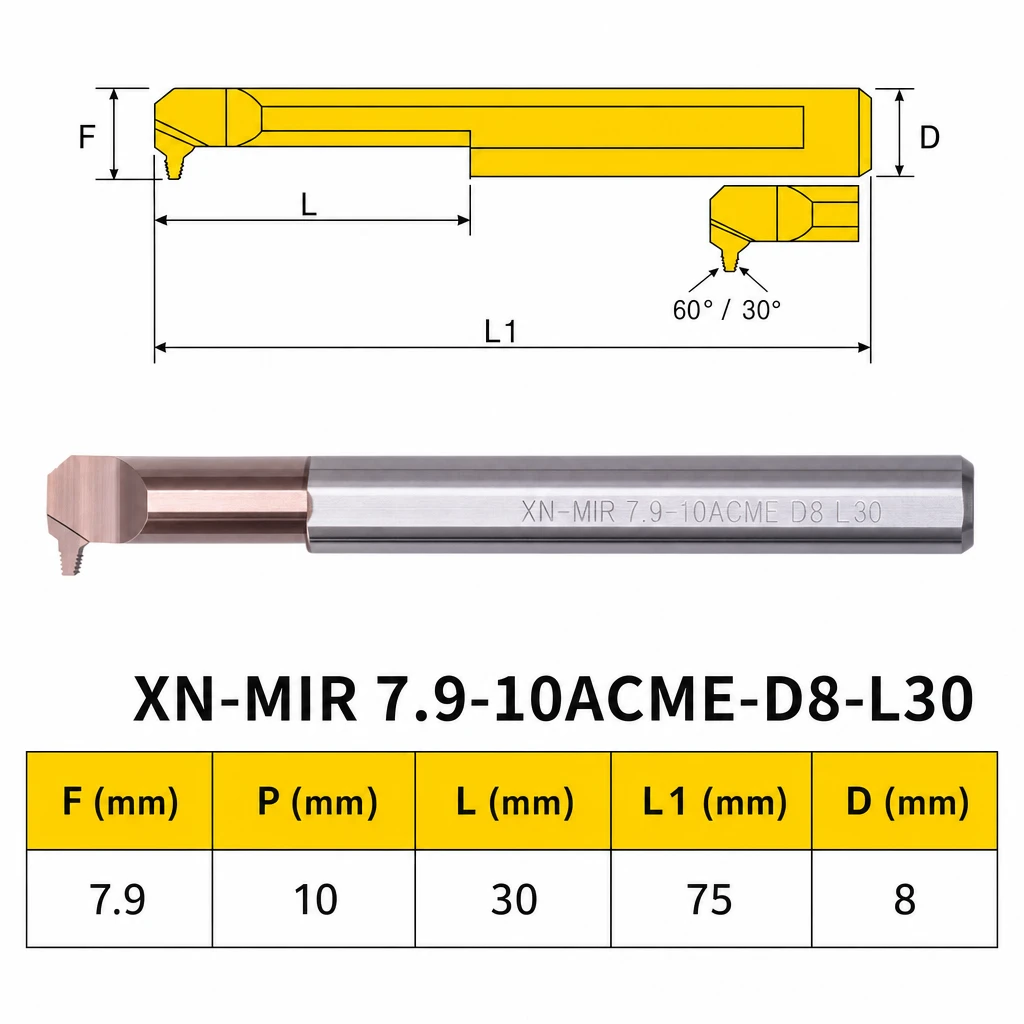

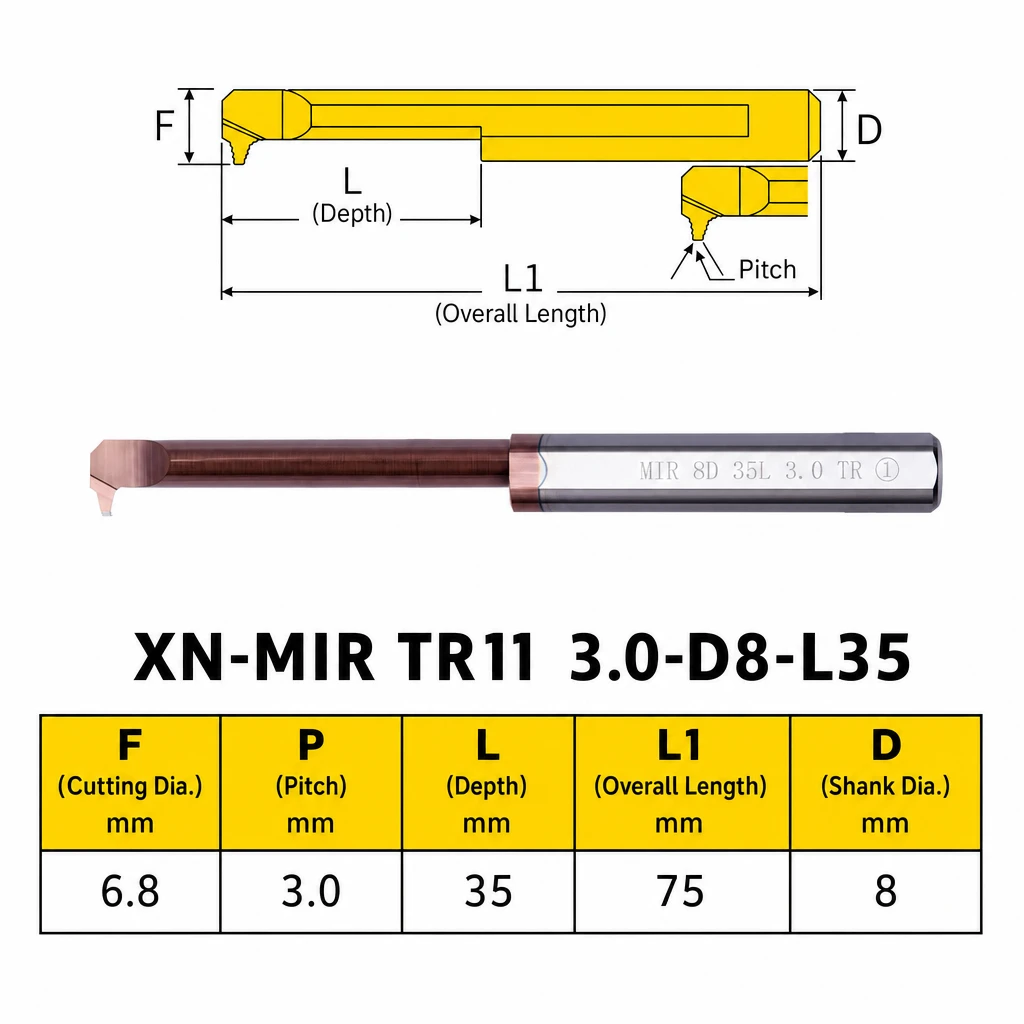

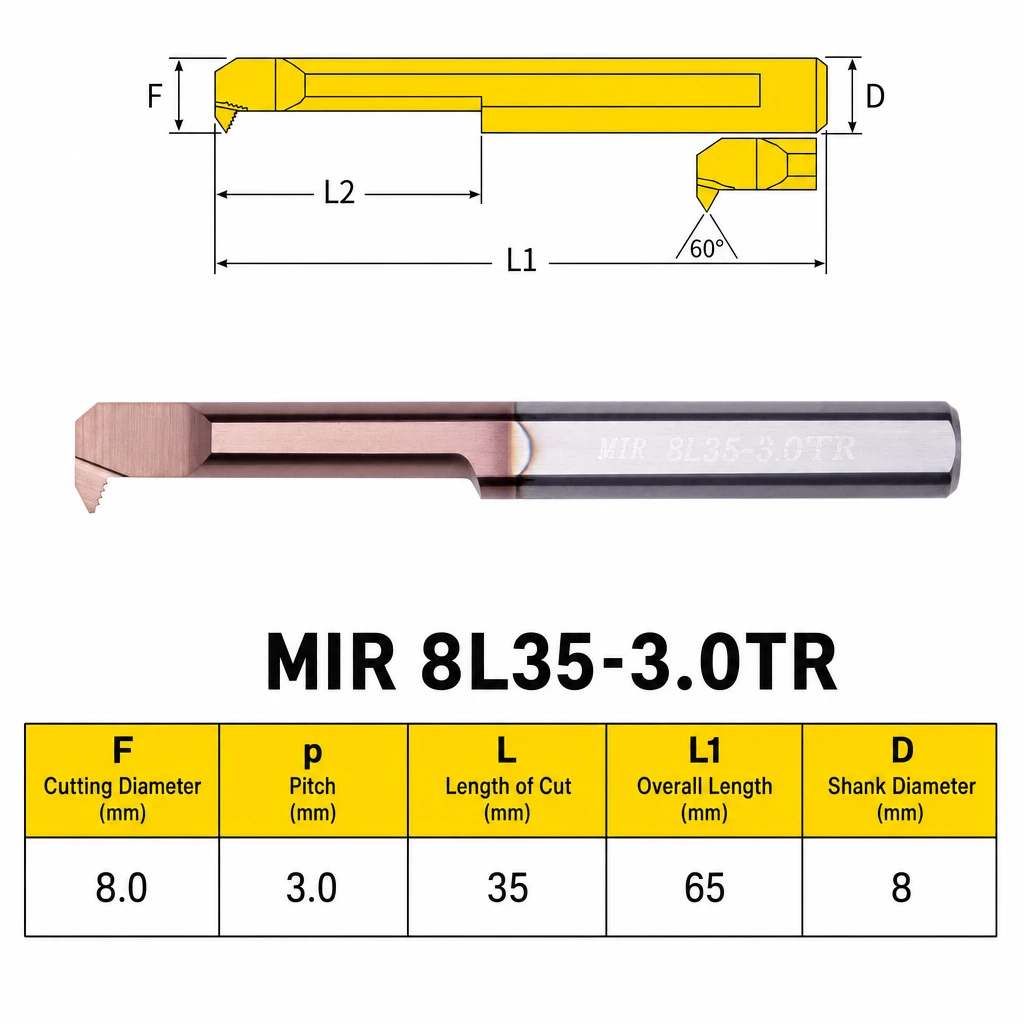

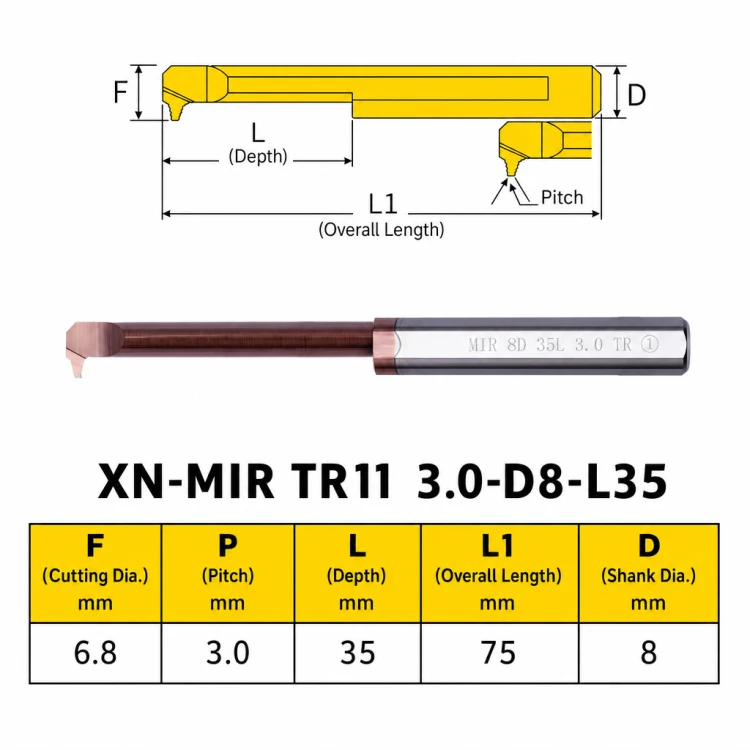

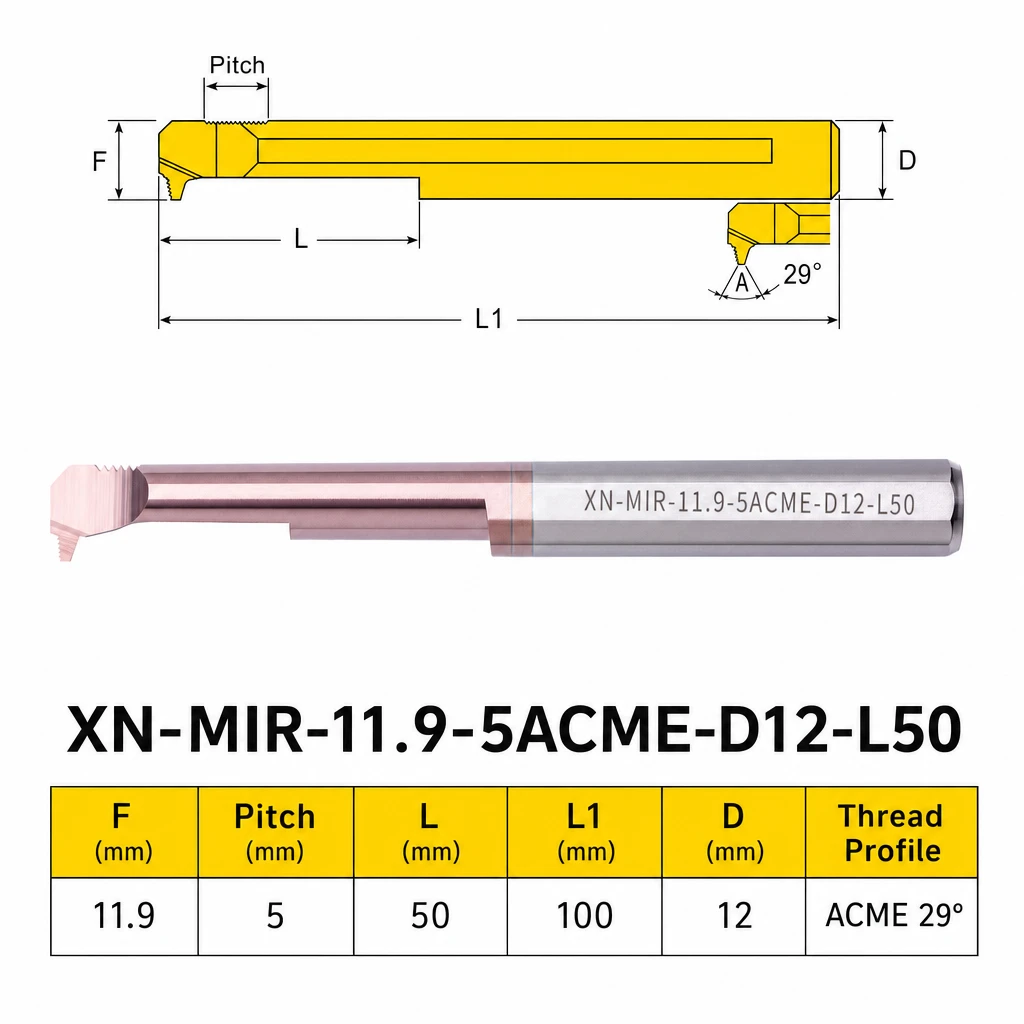

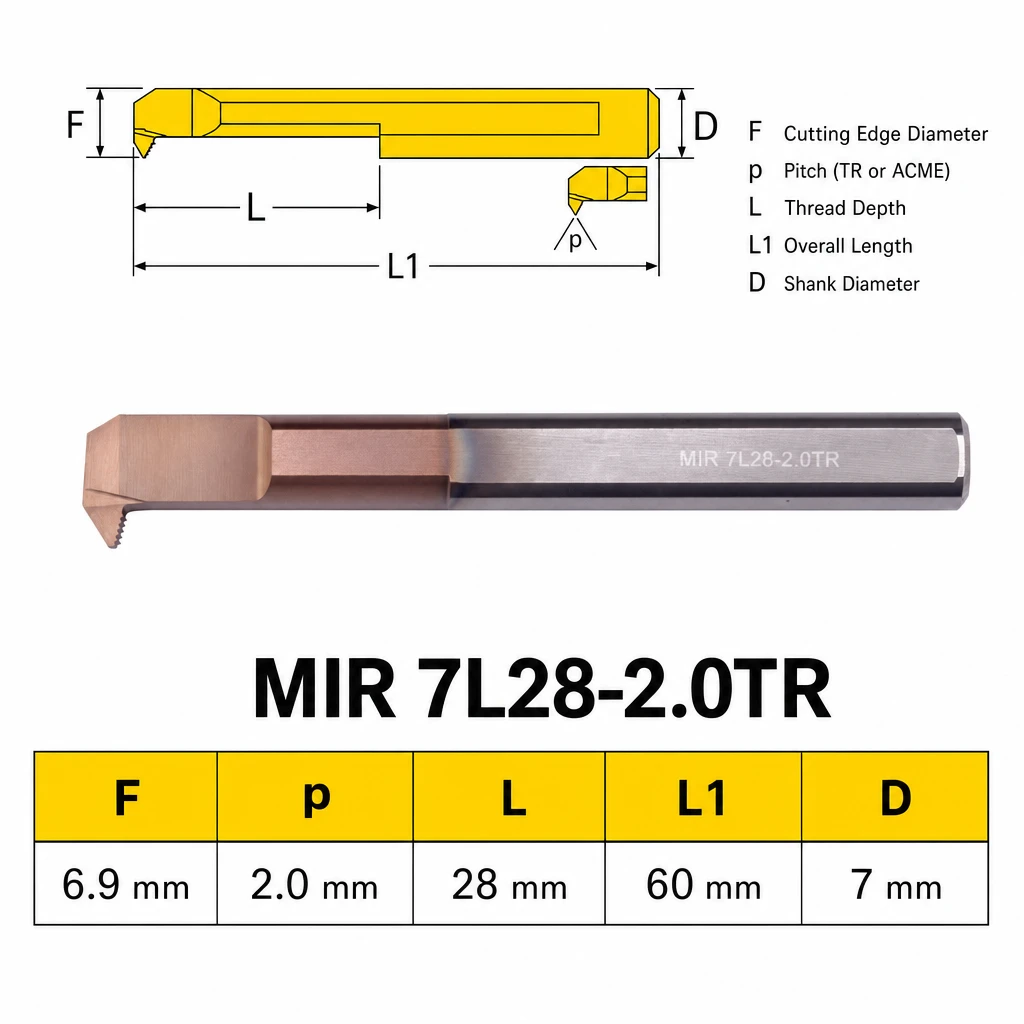

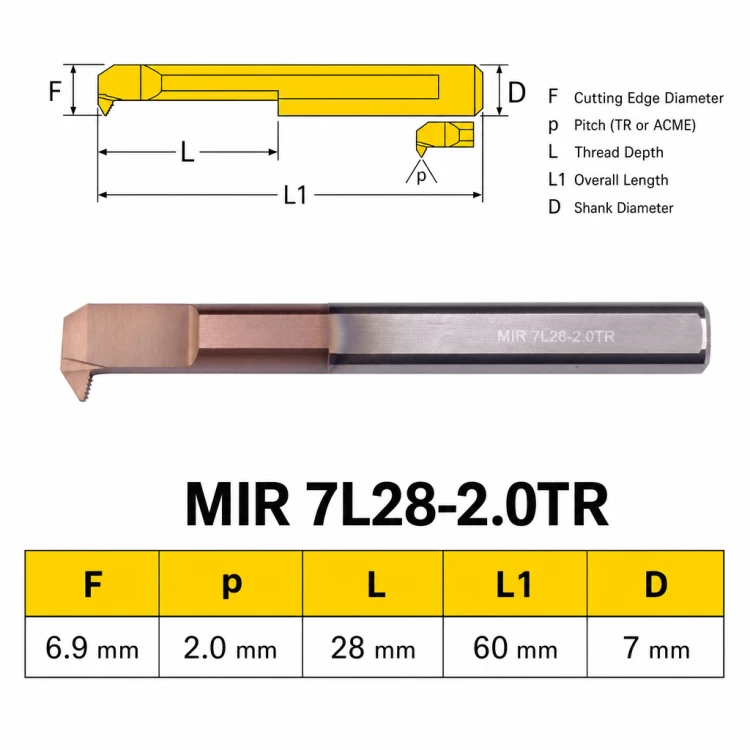

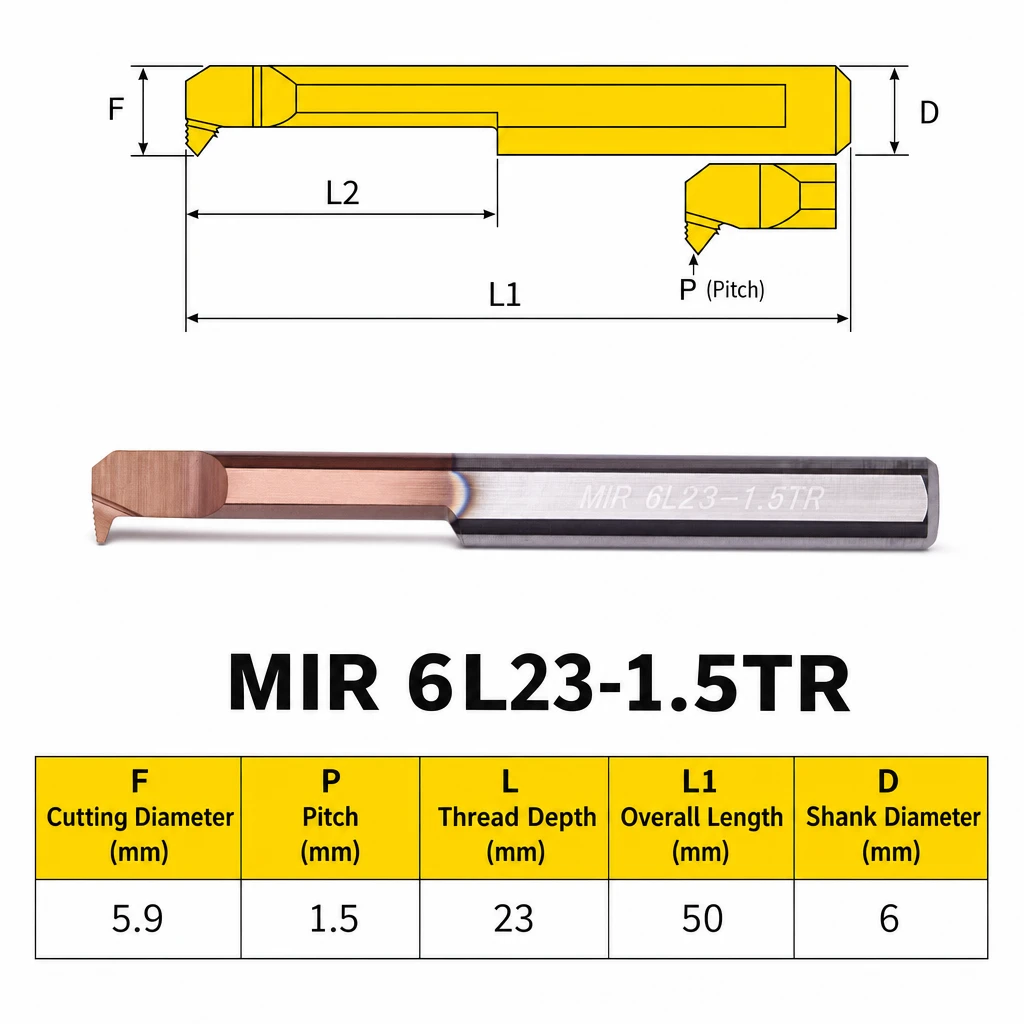

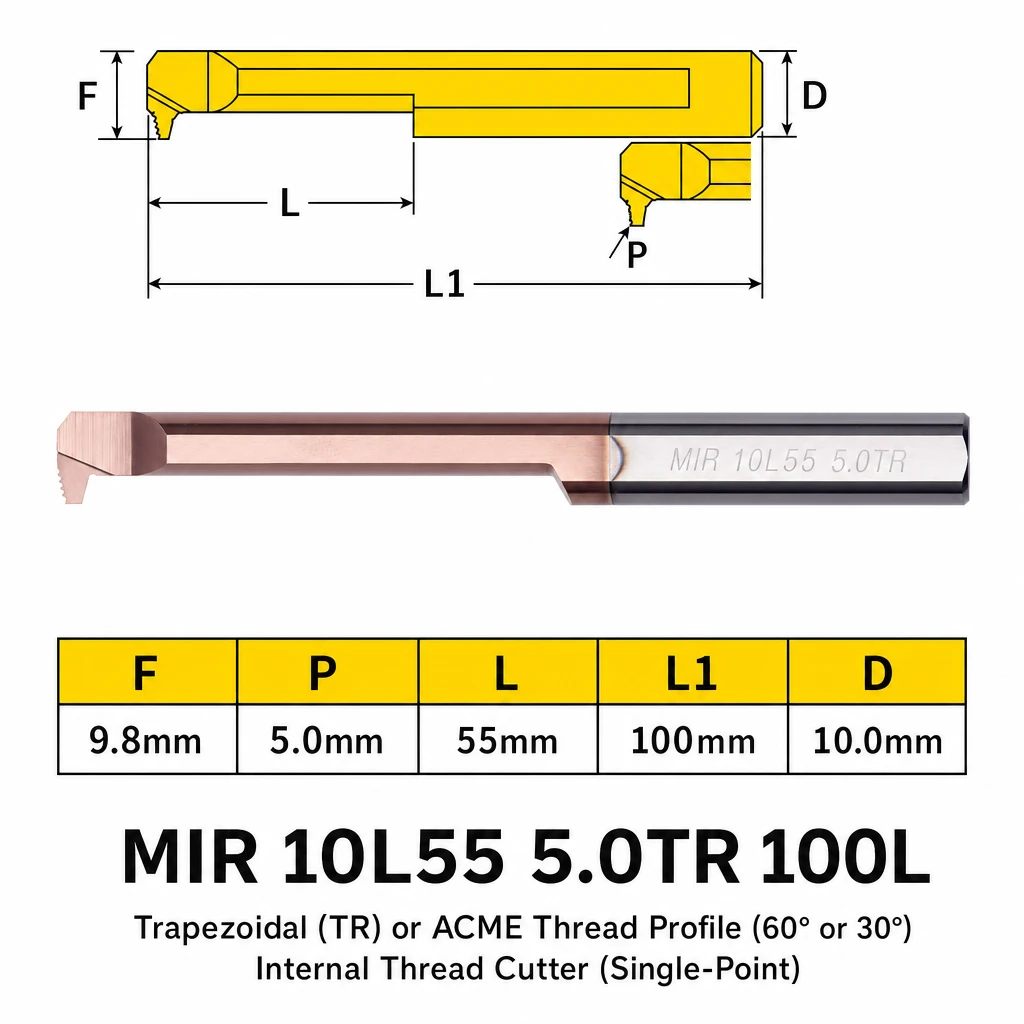

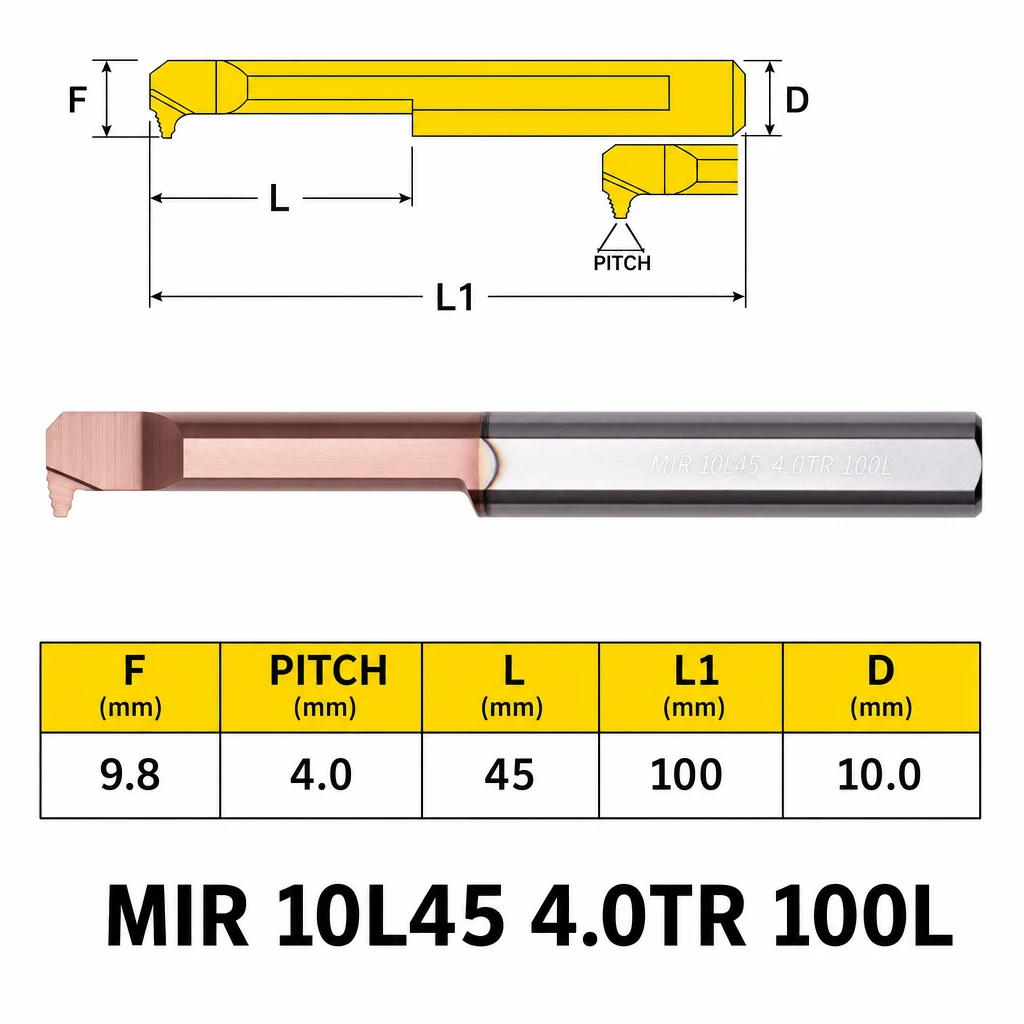

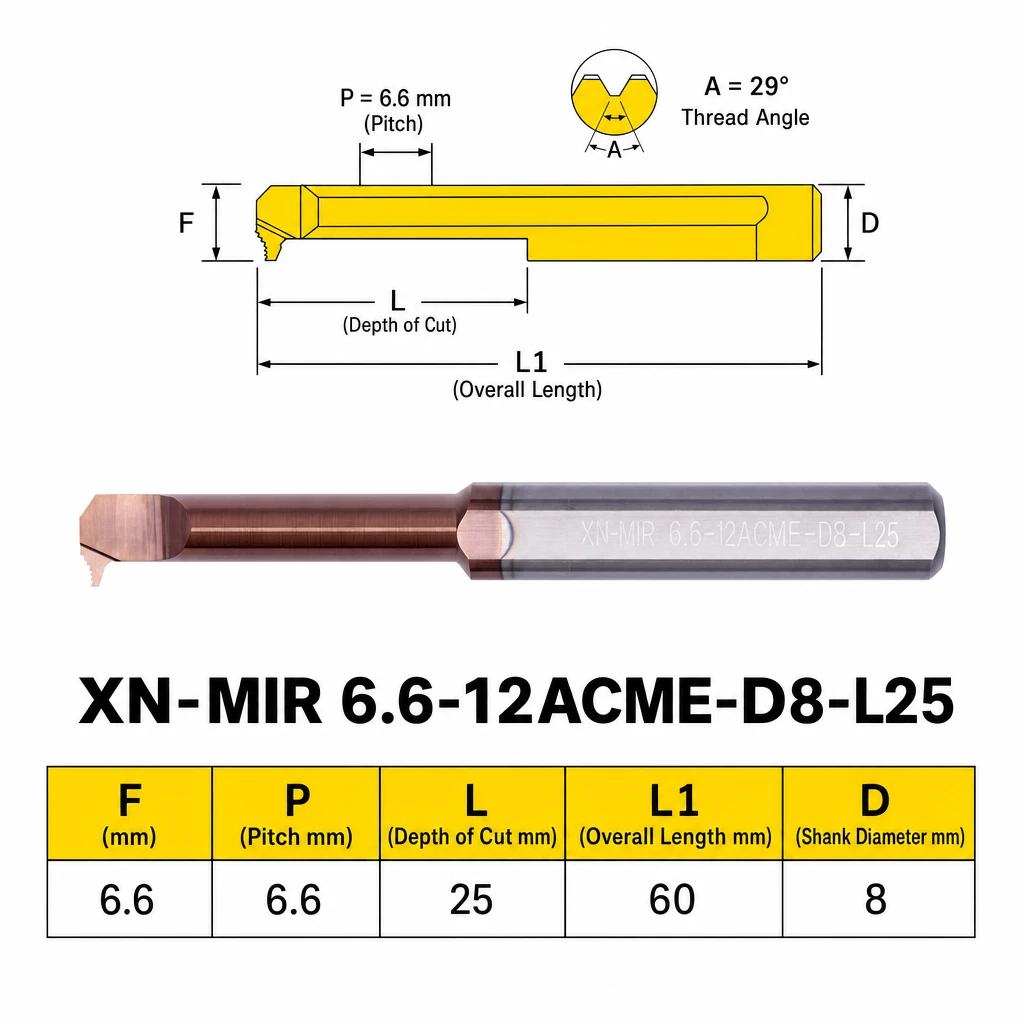

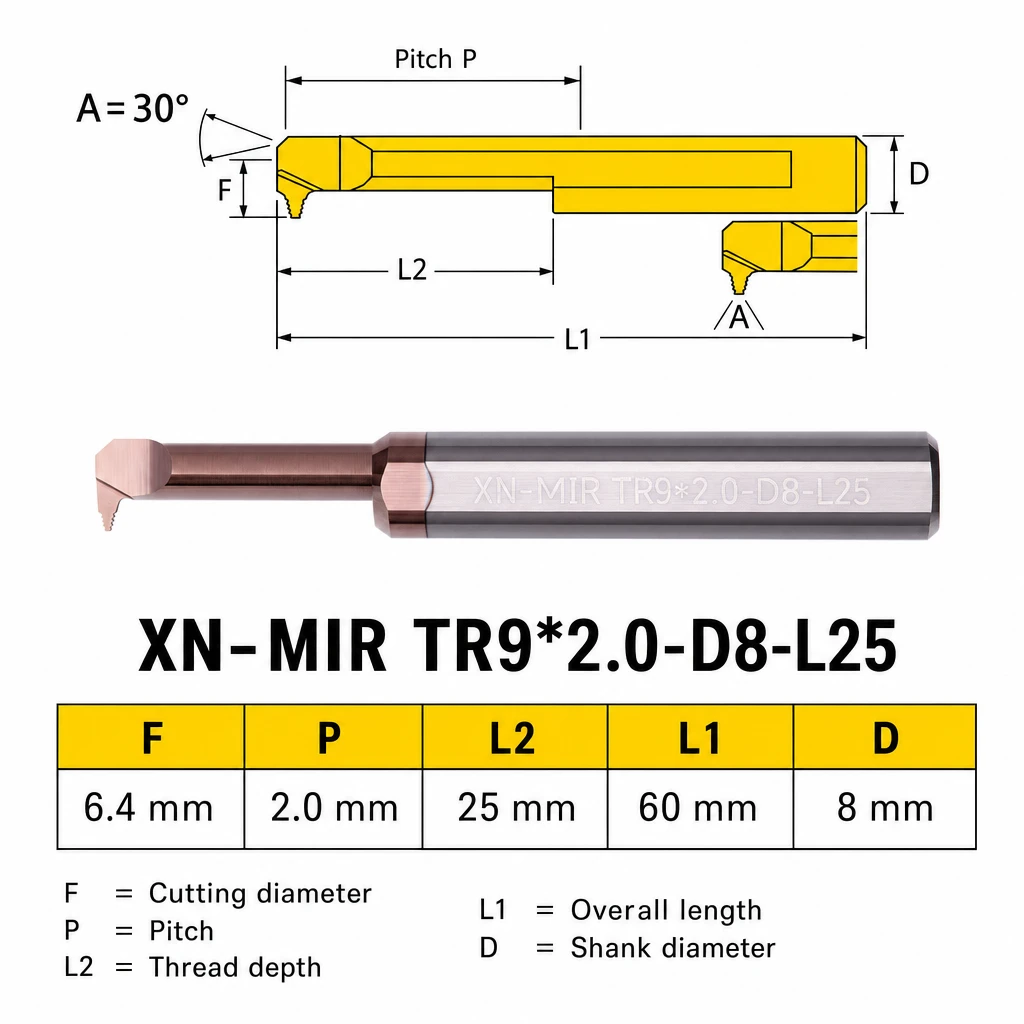

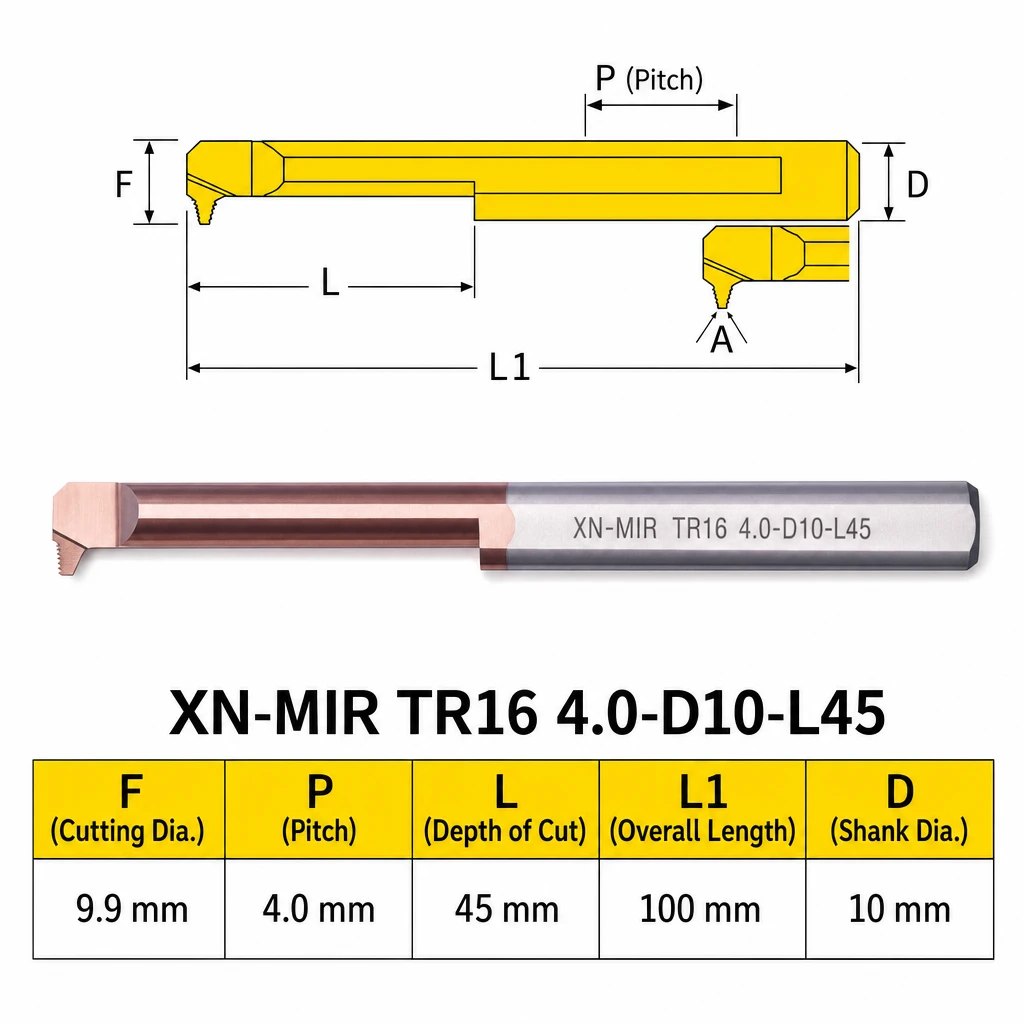

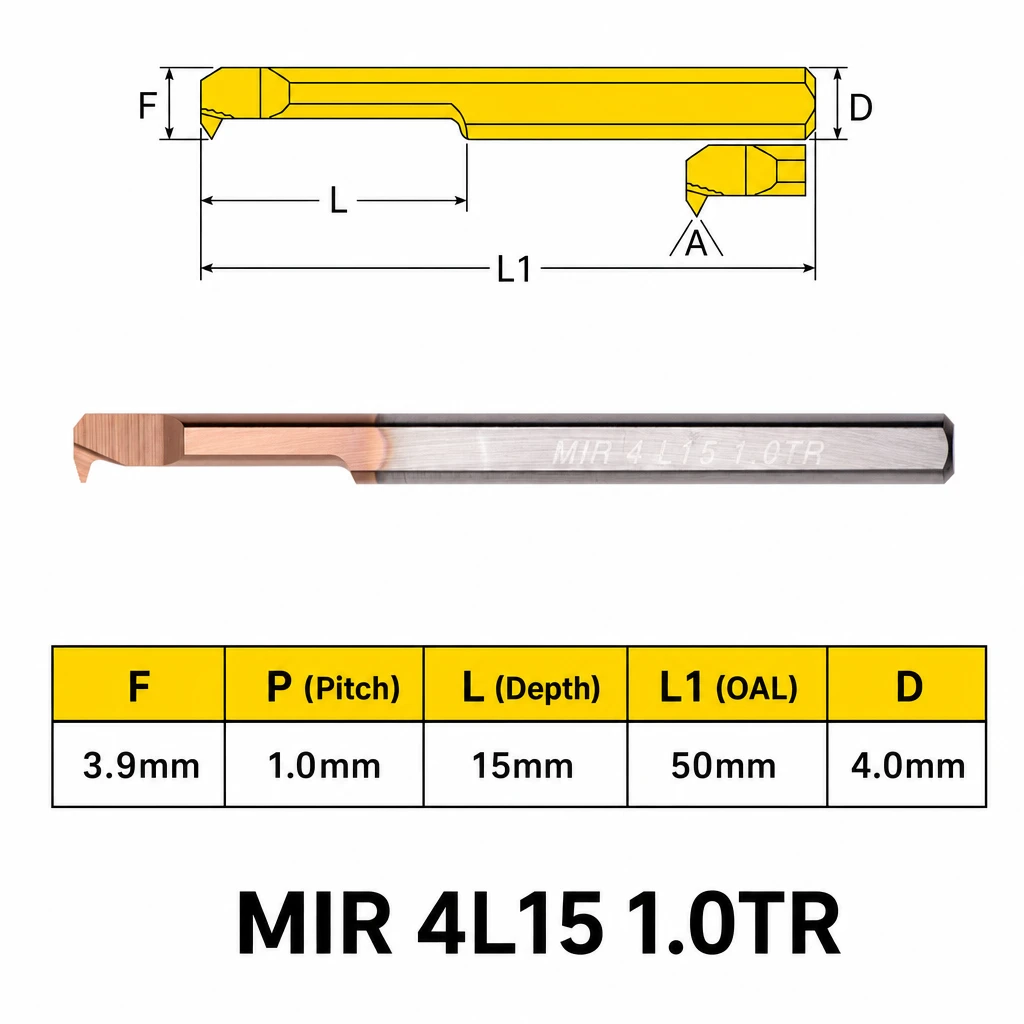

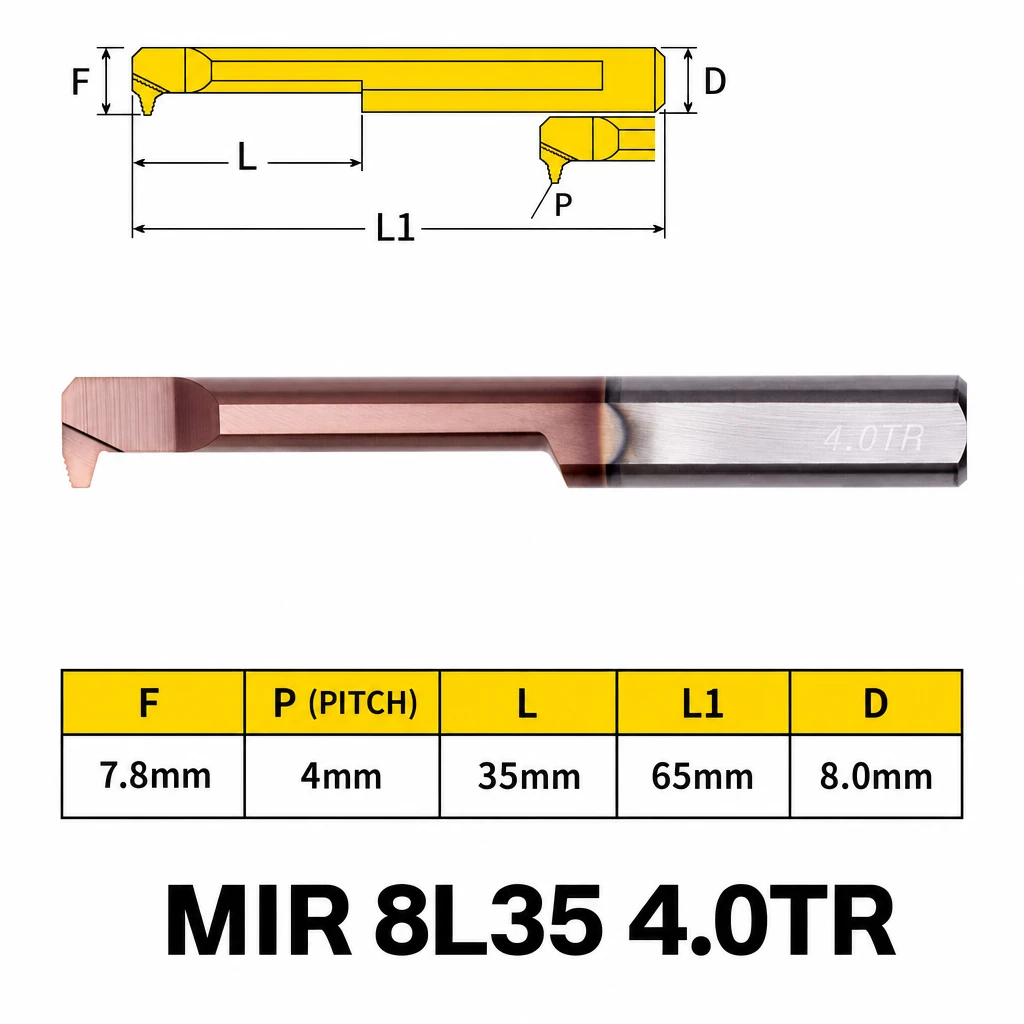

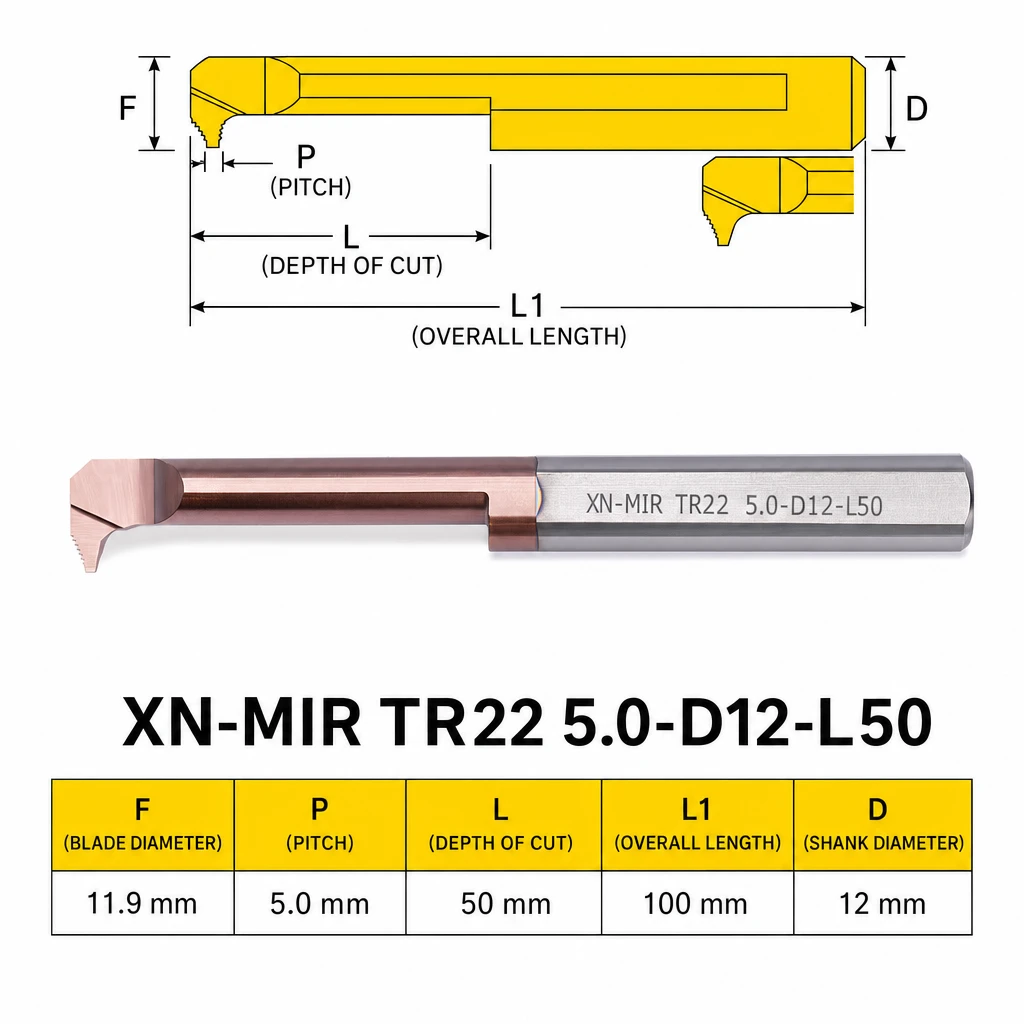

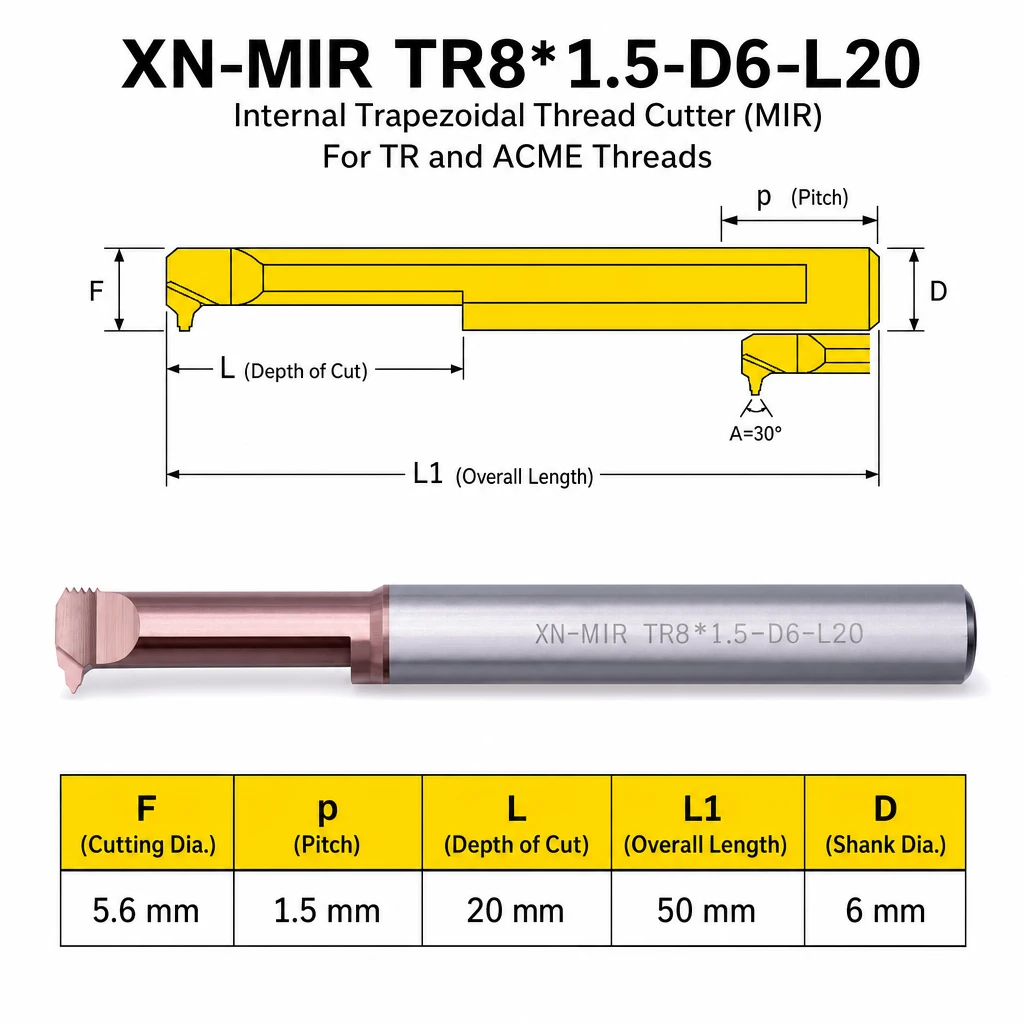

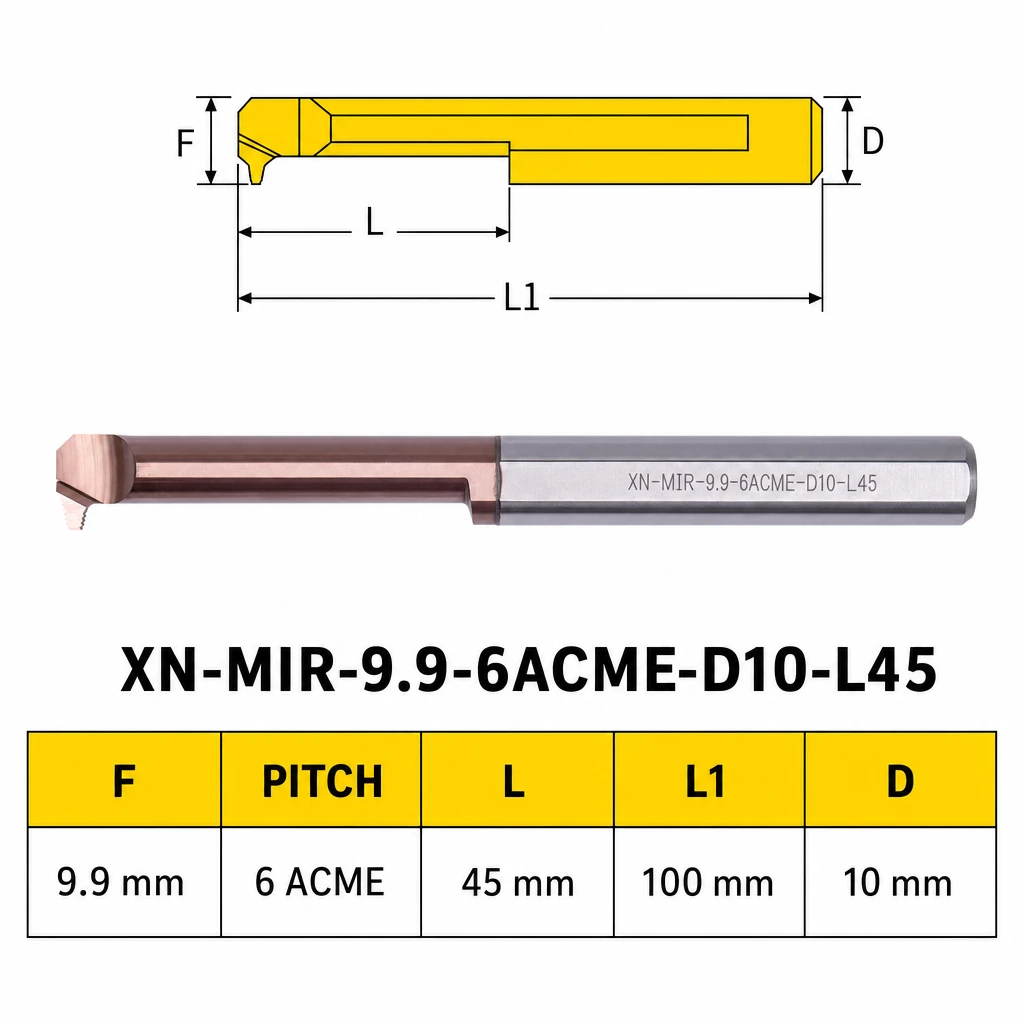

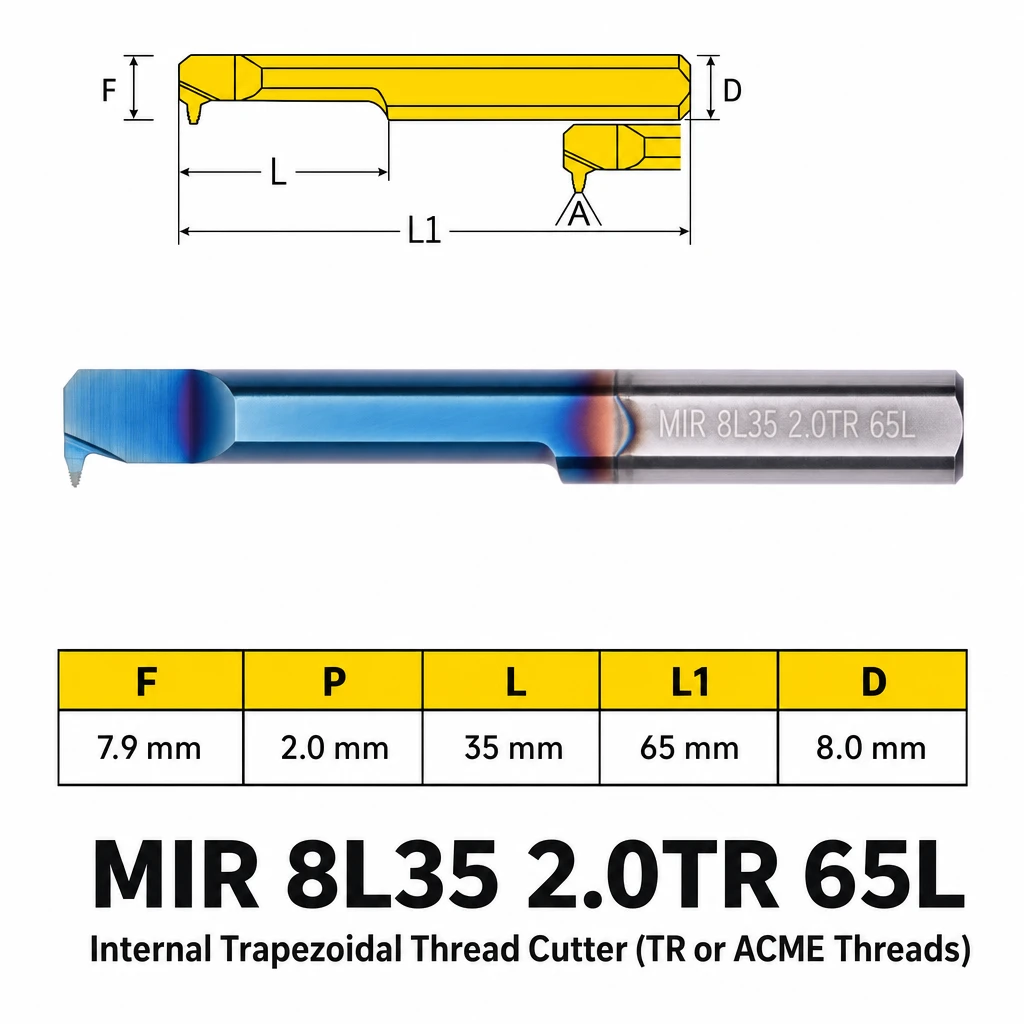

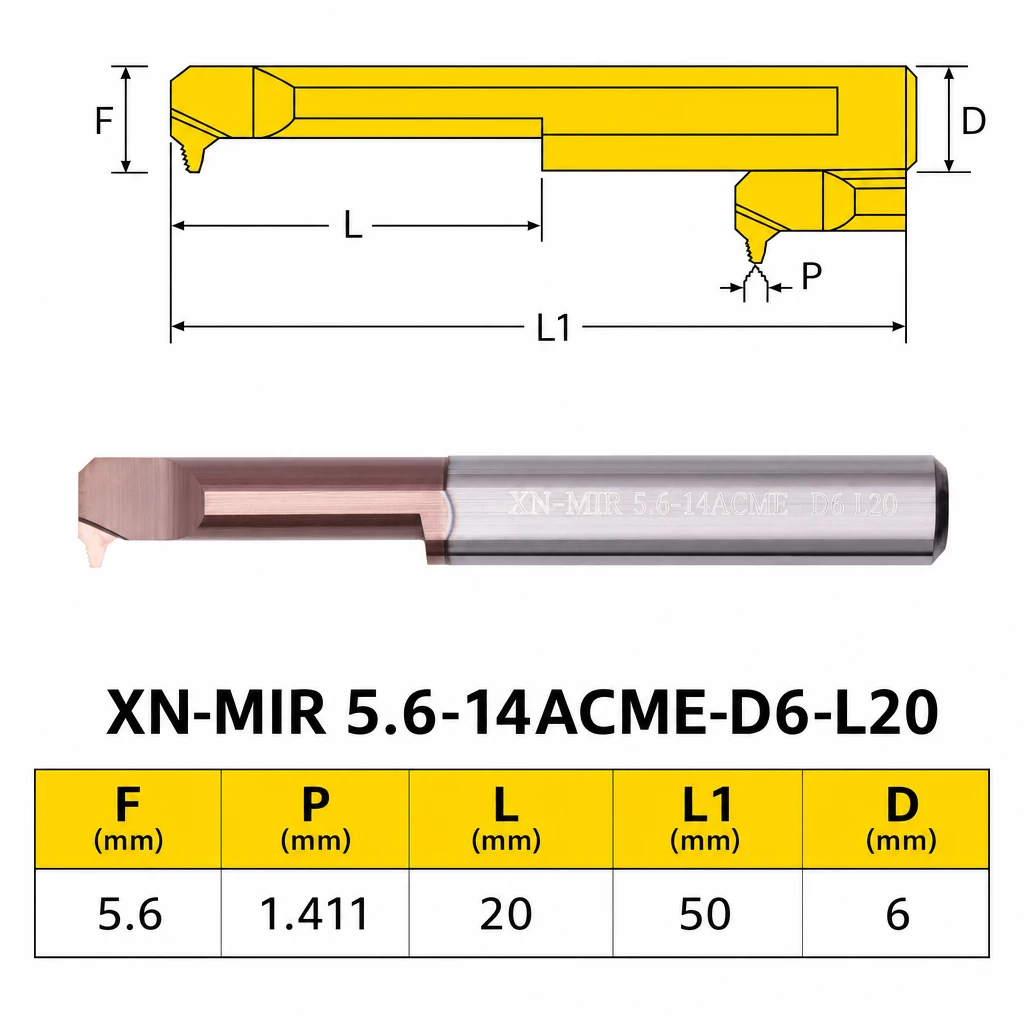

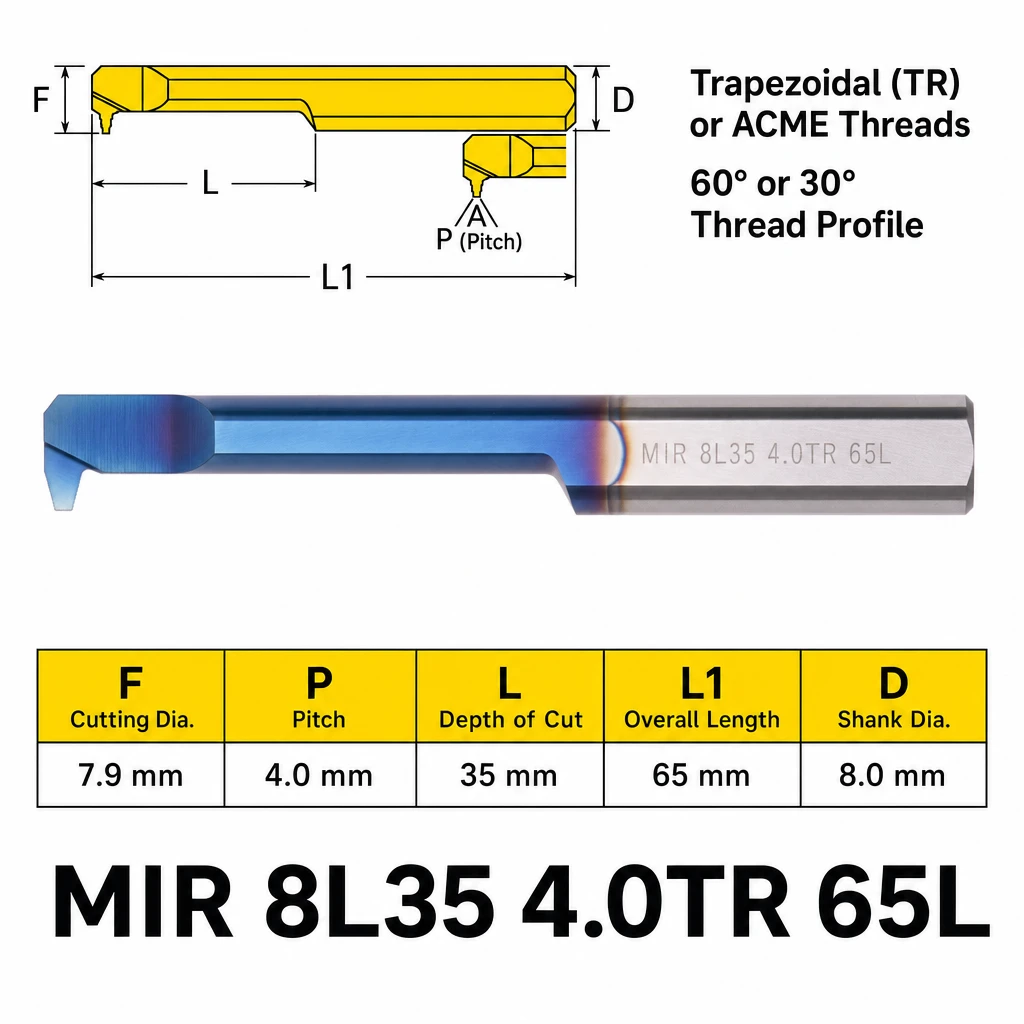

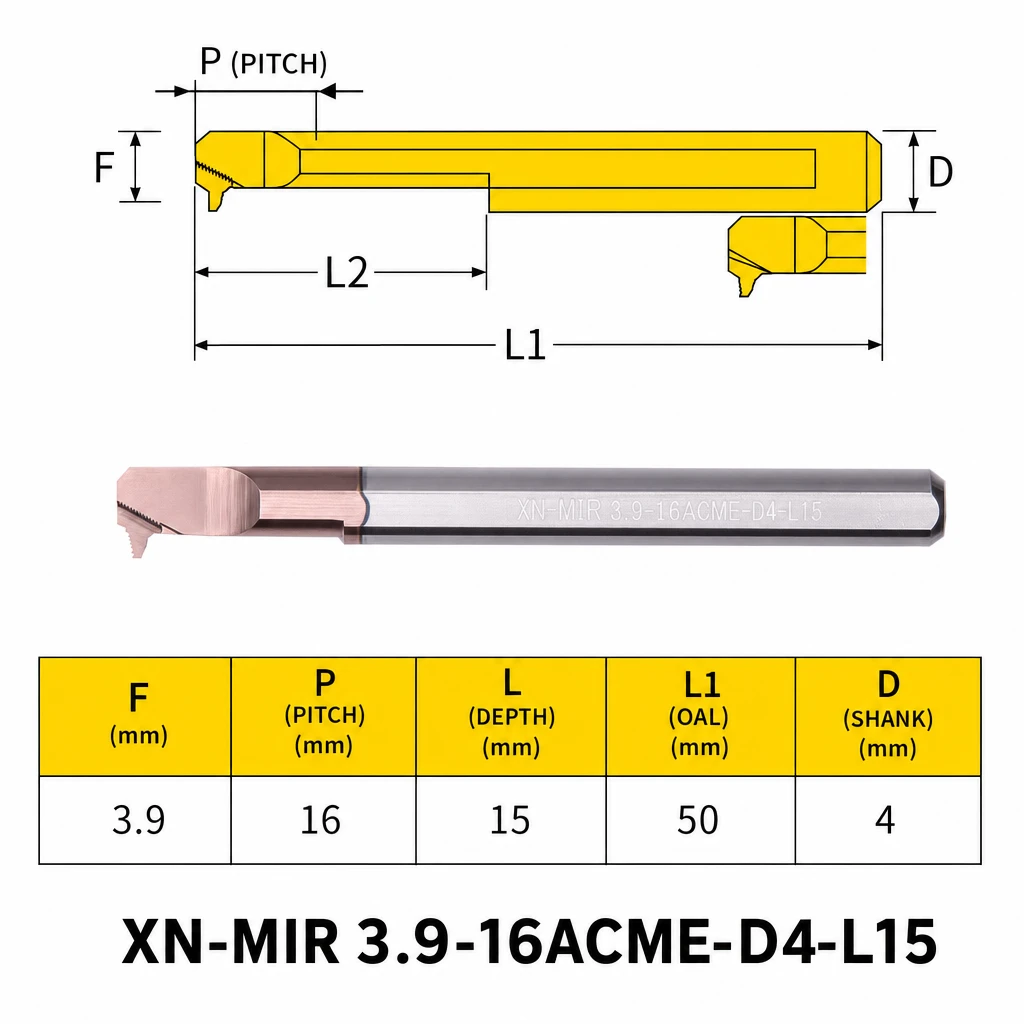

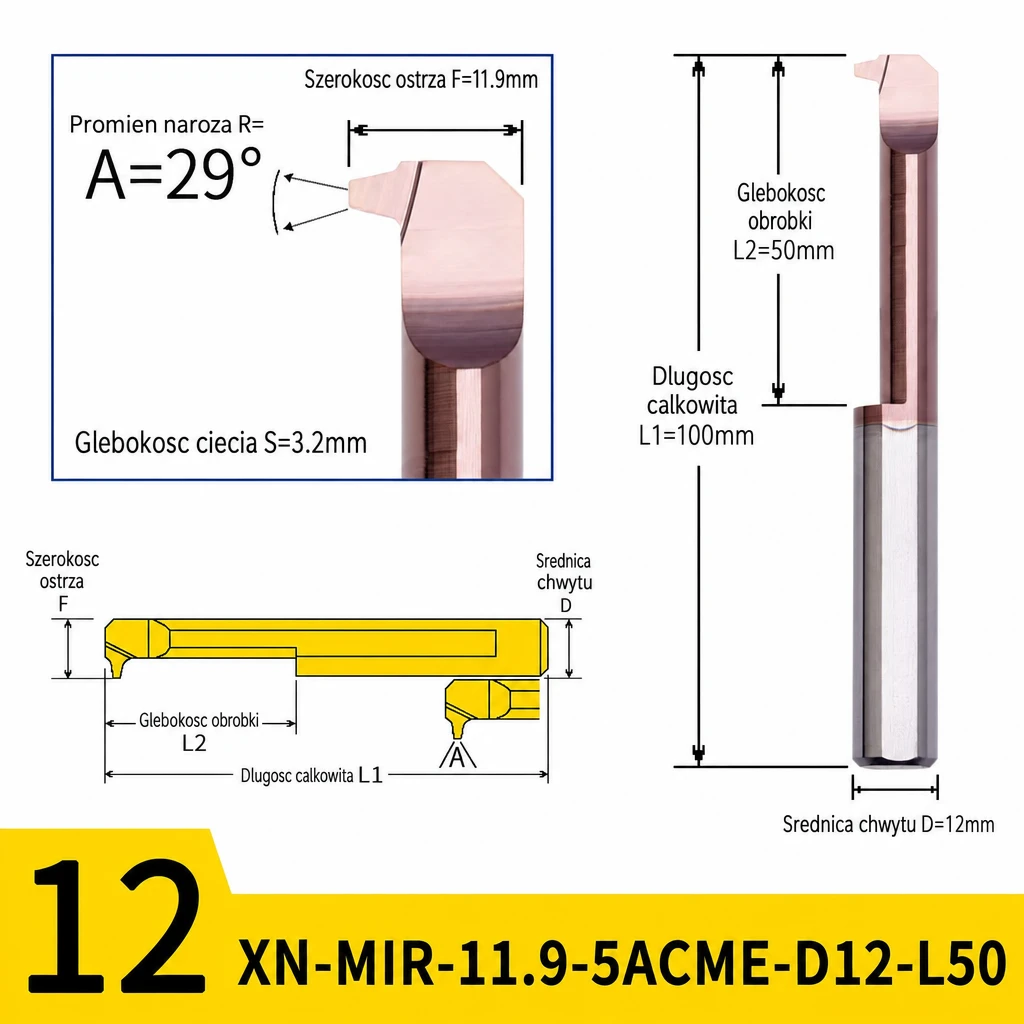

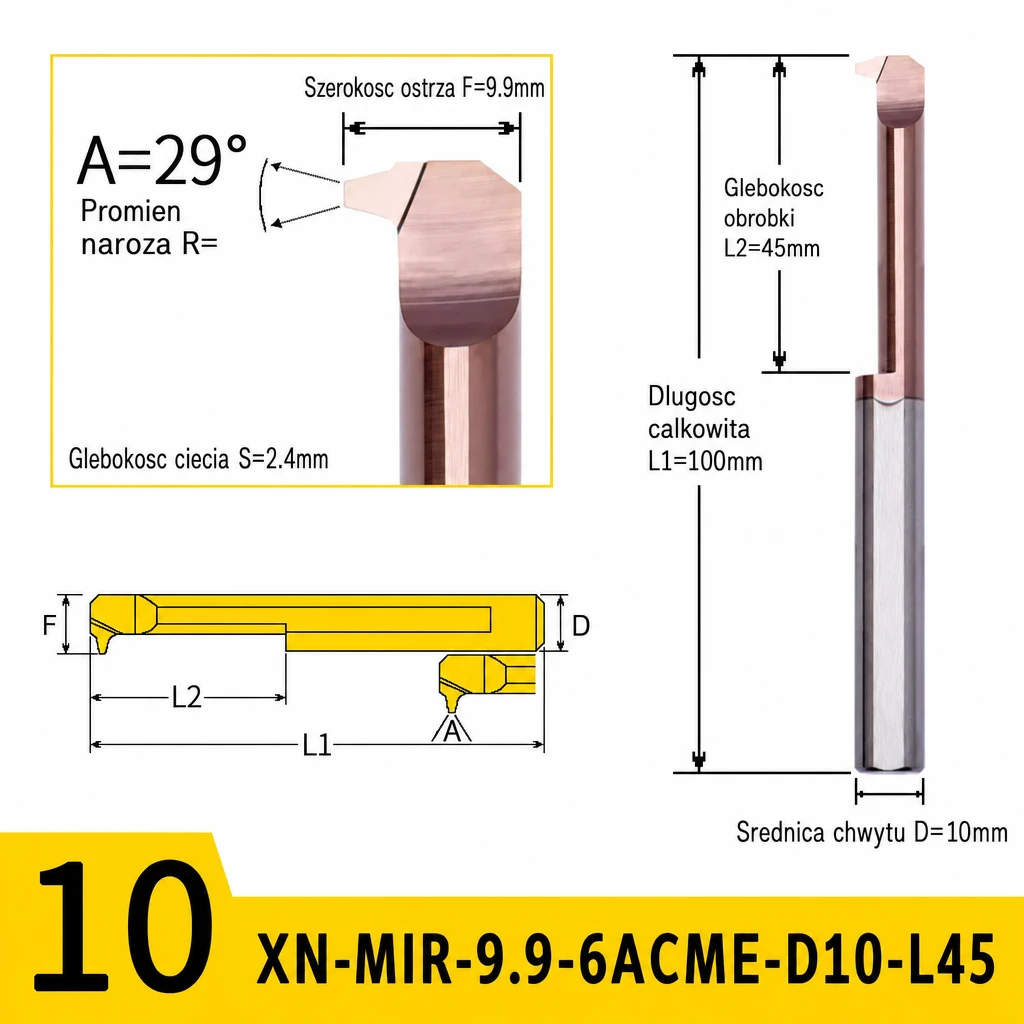

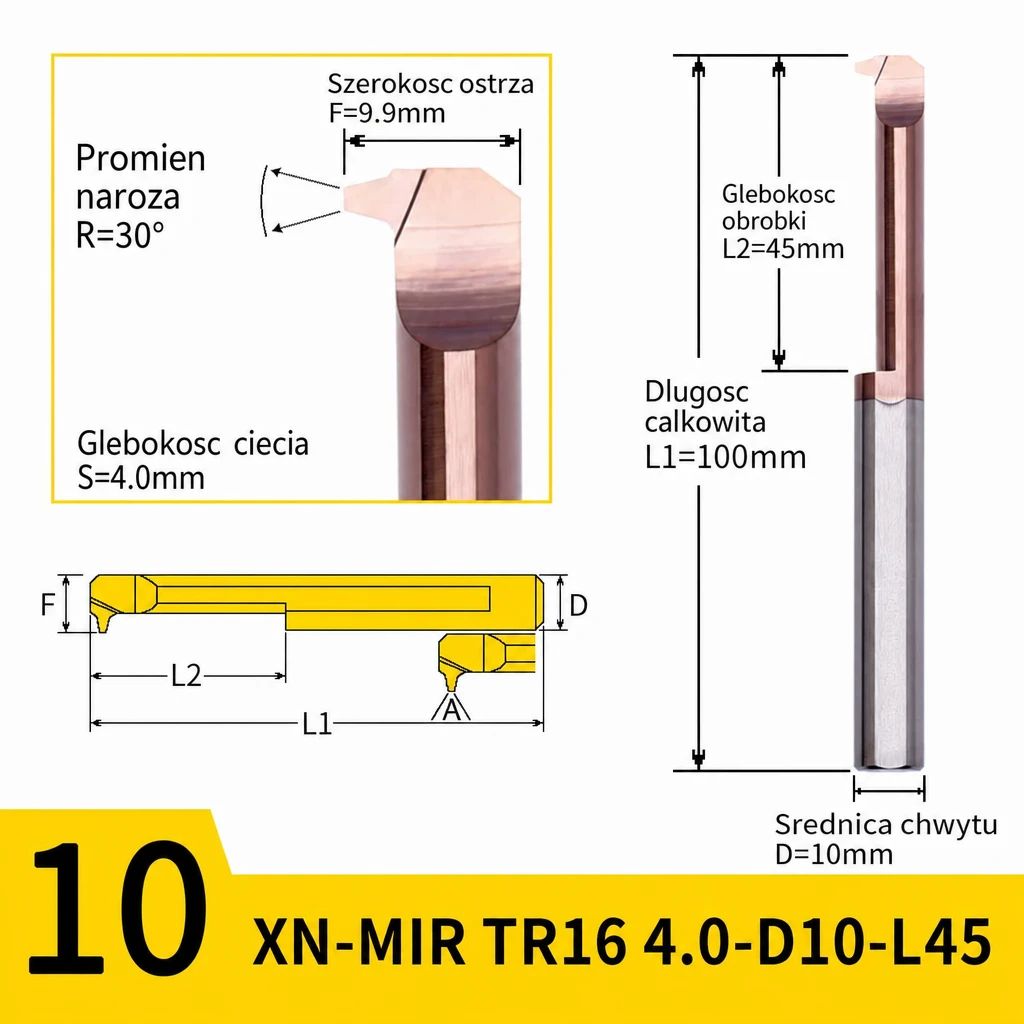

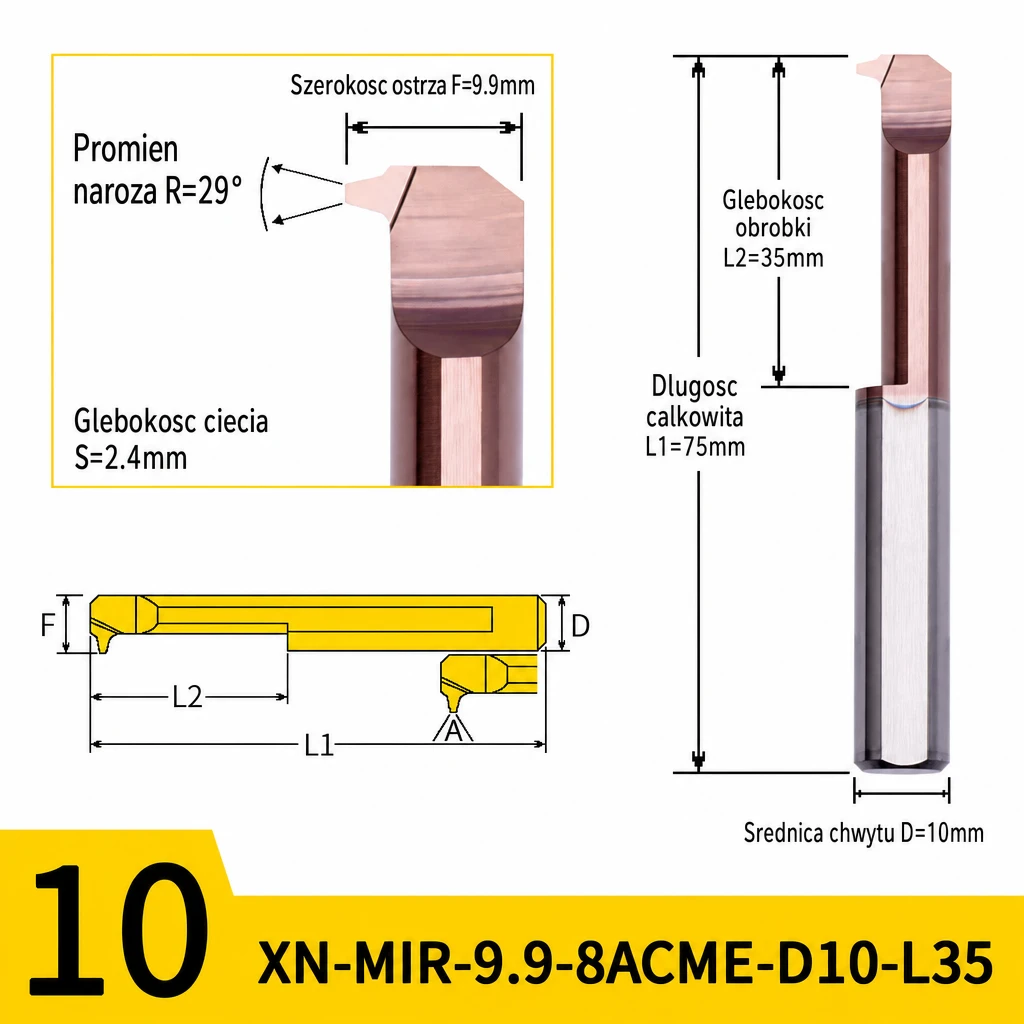

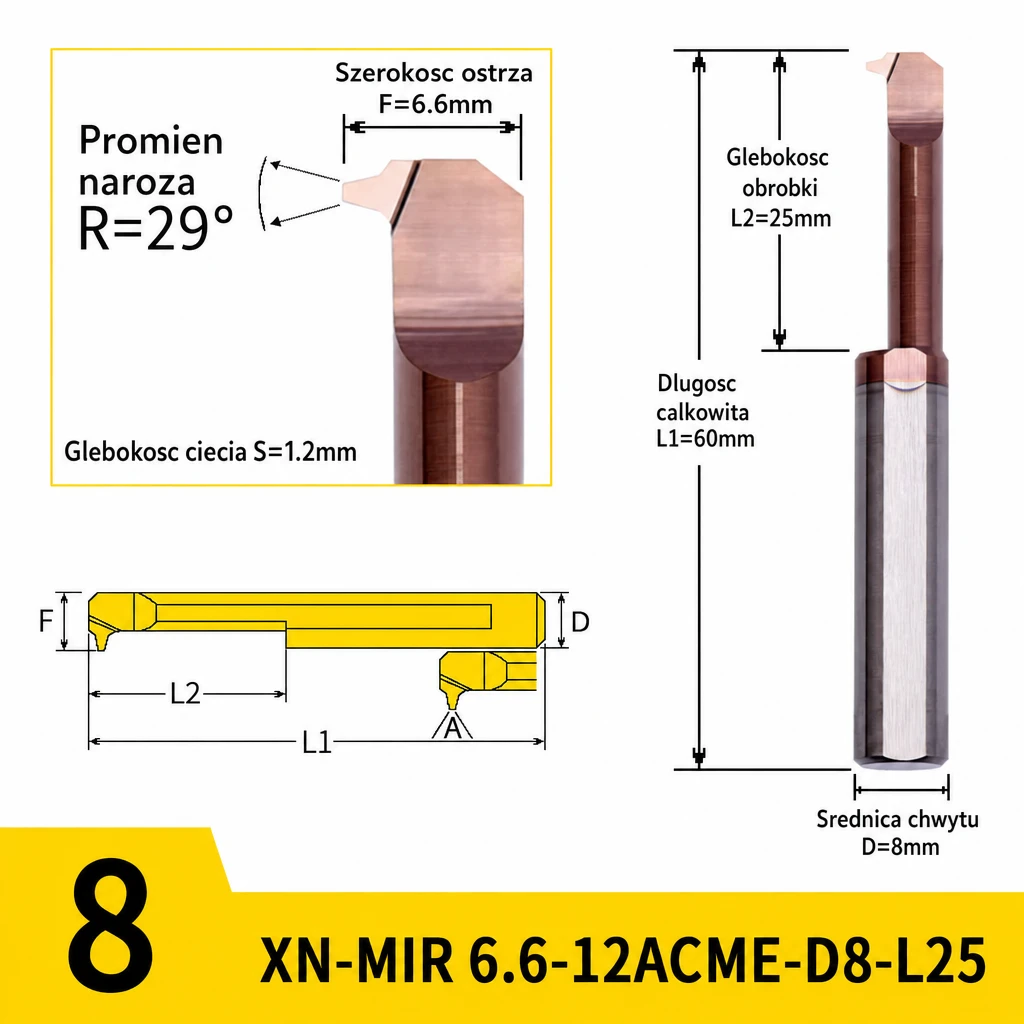

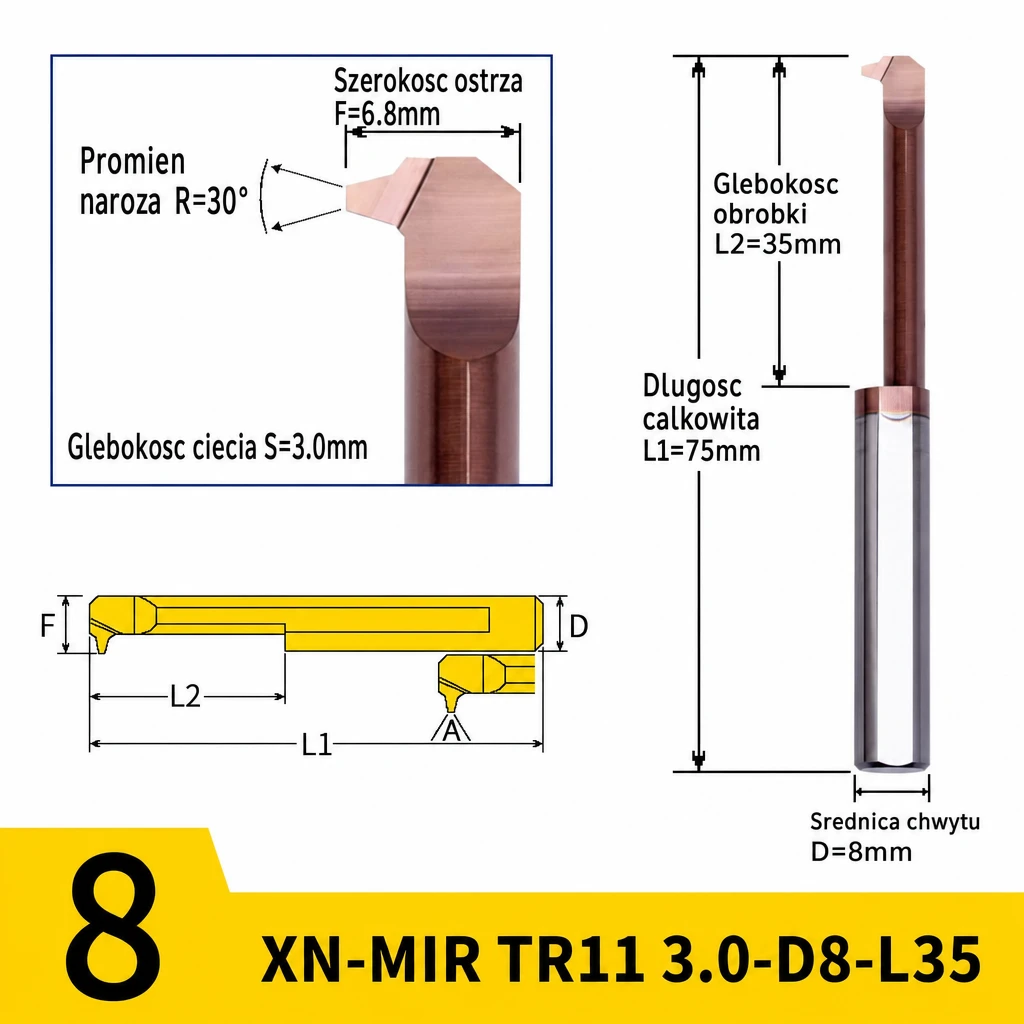

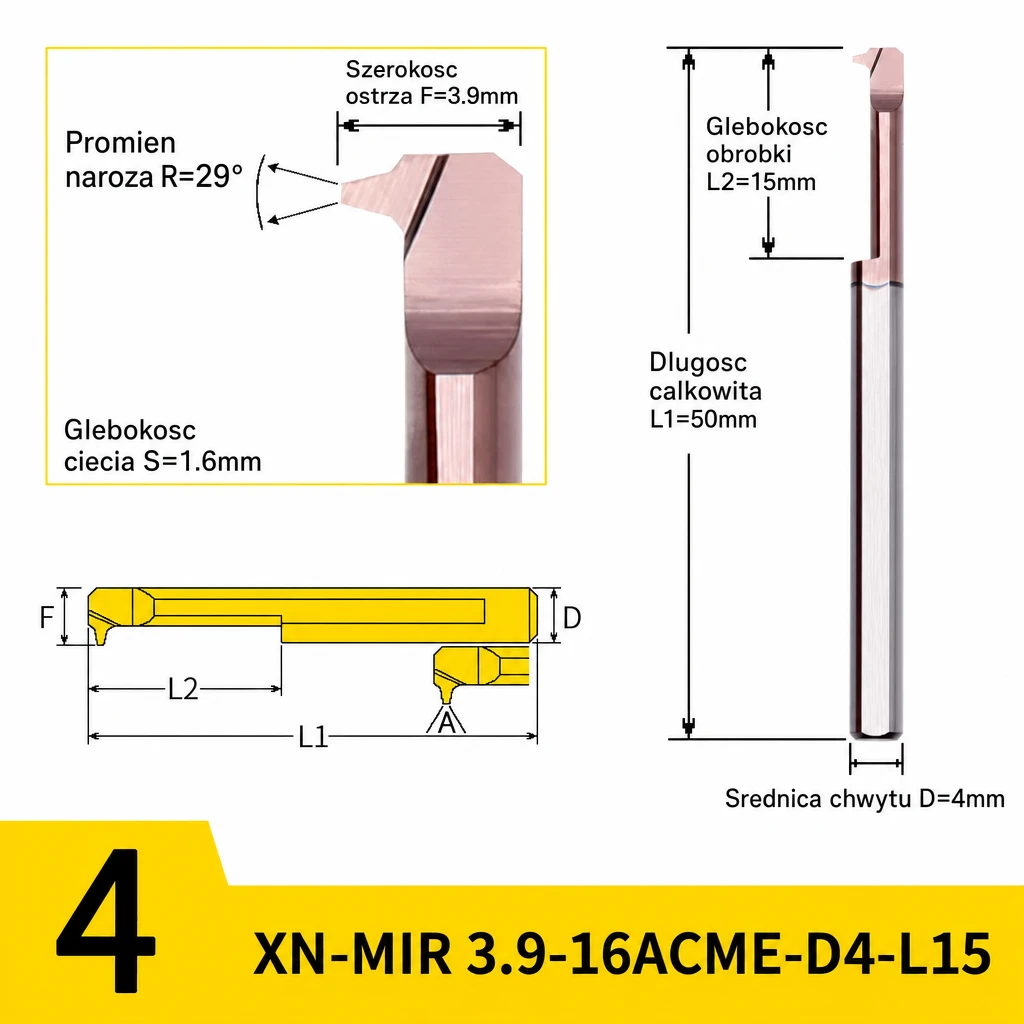

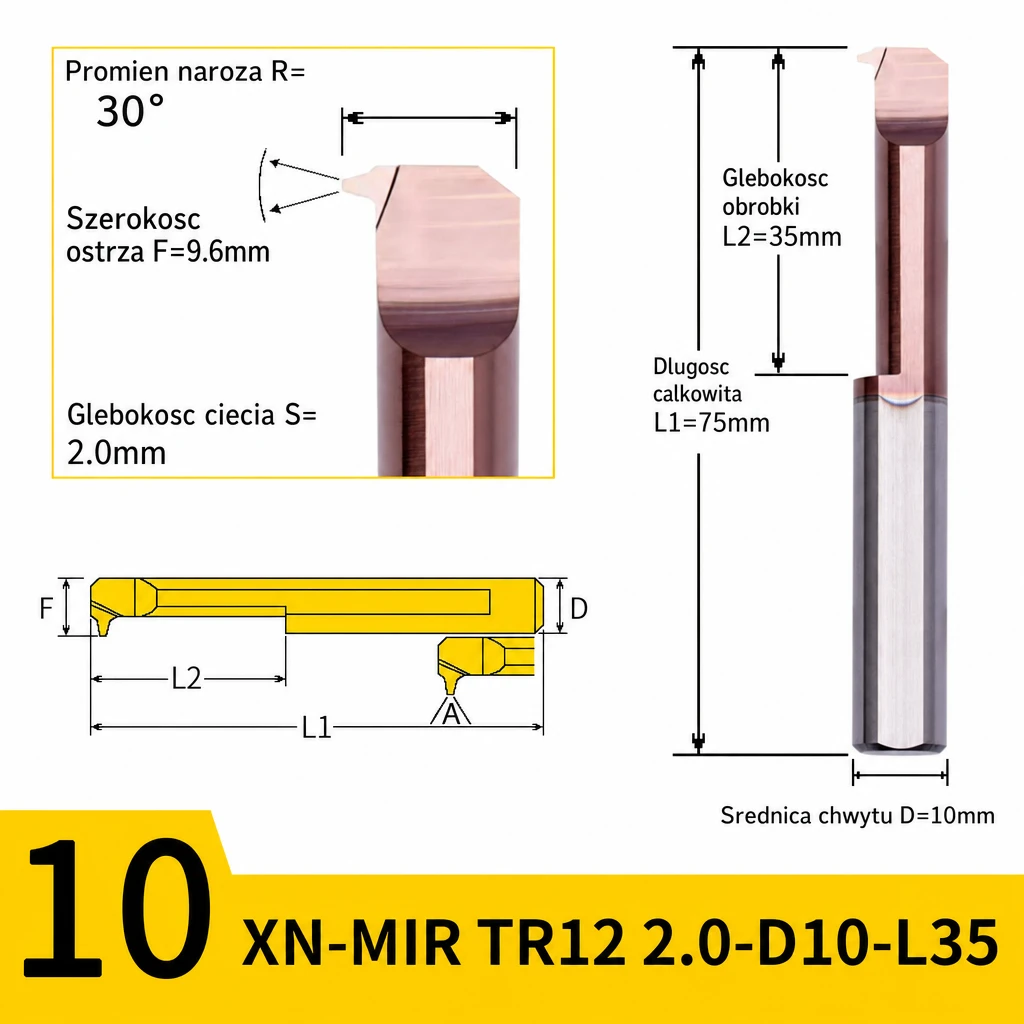

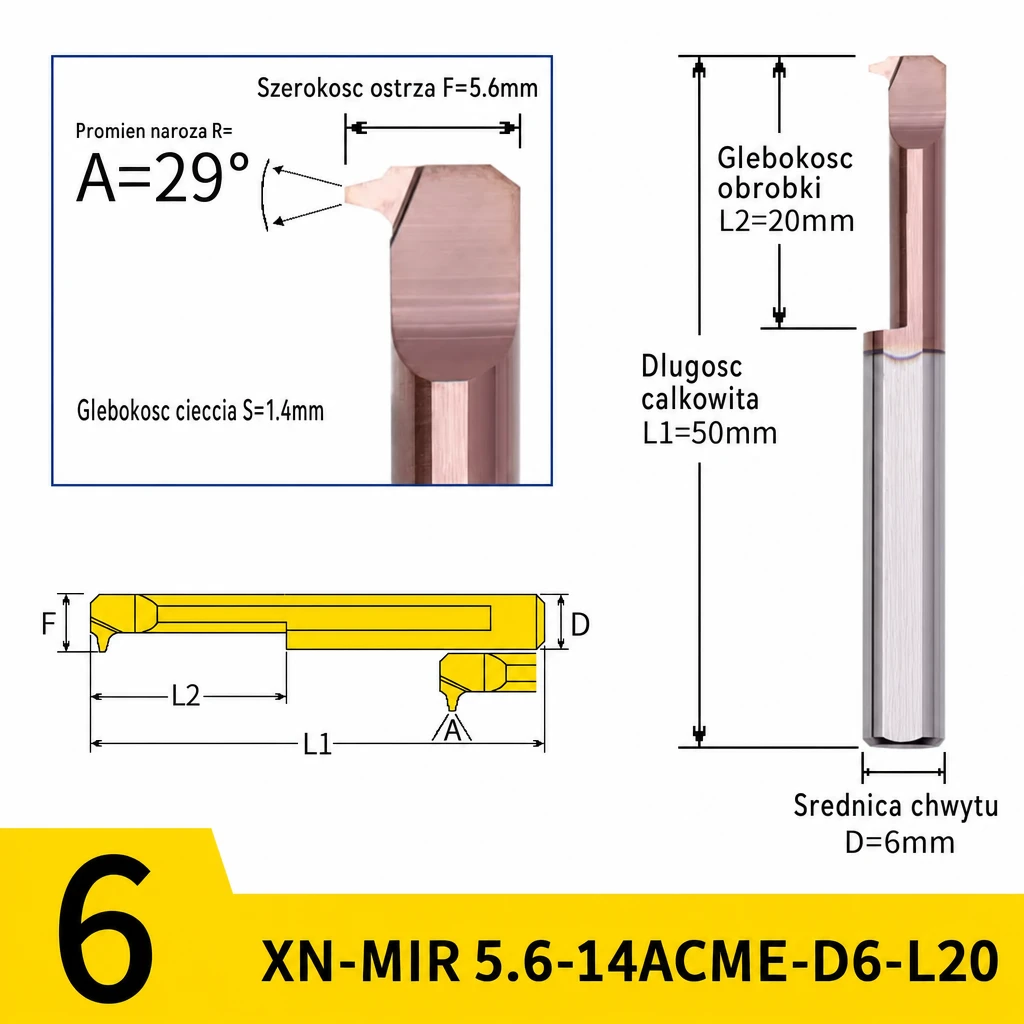

Wybierz MIR 4L15 1.0TR MIR 6L23-1.5TR8*1.5TR MIR 6L23-2.0TR MIR 7L28-2.0TR9*2TR 60L MIR 8L35-2.0TR 65L MIR 8L35-3.0TR11*3TR 65L MIR 8L35 4.0TR 65L MIR 8L35 2.0TR 65L (nano-blue) MIR 8L35 3.0TR 65L (nano-blue) MIR 8L35 4.0TR 65L (nano-blue) MIR 10L45 4.0TR 100L MIR 10L55 5.0TR 100L XN-MIR TR8*1.5-D6-L208*1.5TR XN-MIR TR9*2.0-D8-L259*2TR XN-MIR TR11 3.0-D8-L3511*3TR XN-MIR TR12 2.0-D10-L3512*2TR XN-MIR TR16 4.0-D10-L4516*4TR XN-MIR TR22 5.0-D12-L5022*5TR XN-MIR 3.9-16ACME-D4-L1516ACME XN-MIR 5.6-14ACME-D6-L2014ACME XN-MIR 6.6-12ACME-D8-L2512ACME XN-MIR 7.9-10ACME-D8-L3010ACME XN-MIR-9.9-8ACME-D10-L358ACME XN-MIR-9.9-6ACME-D10-L456ACME XN-MIR-11.9-5ACME-D12-L505ACME
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

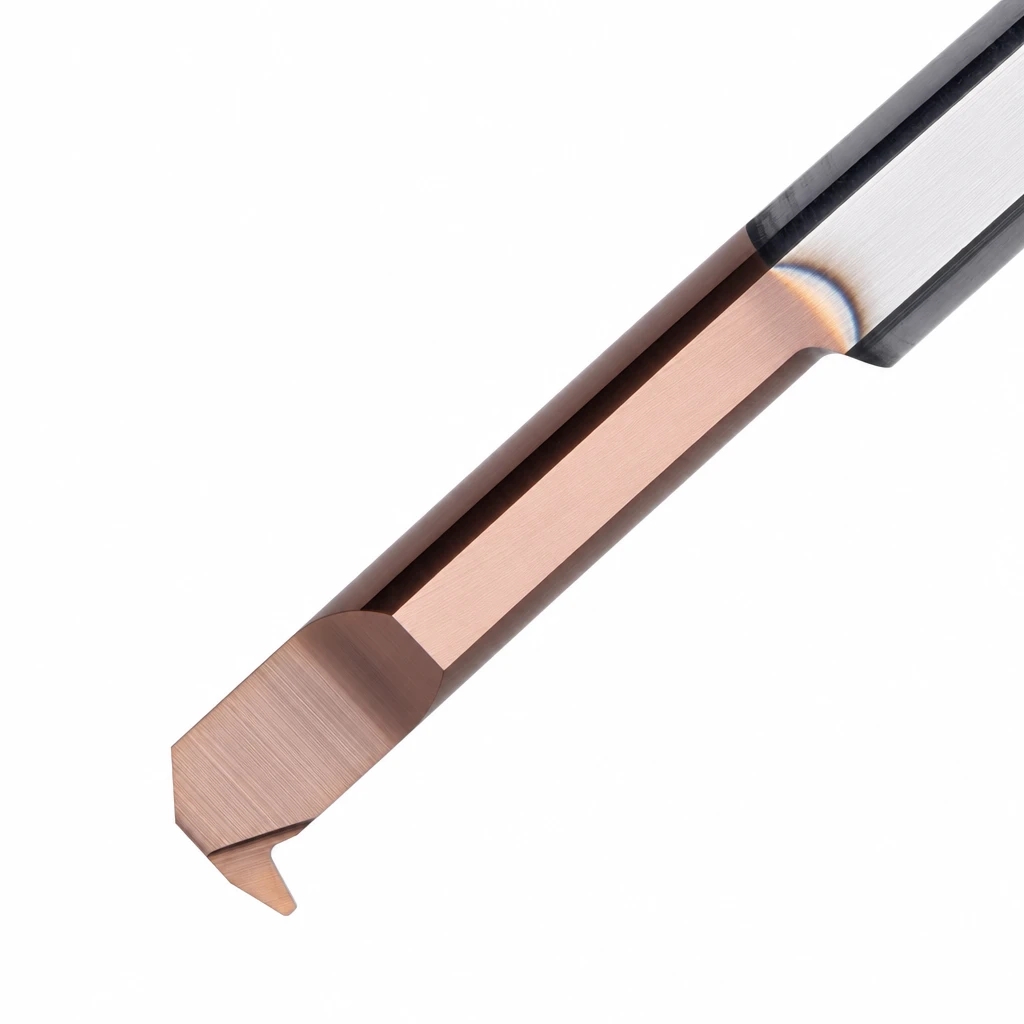

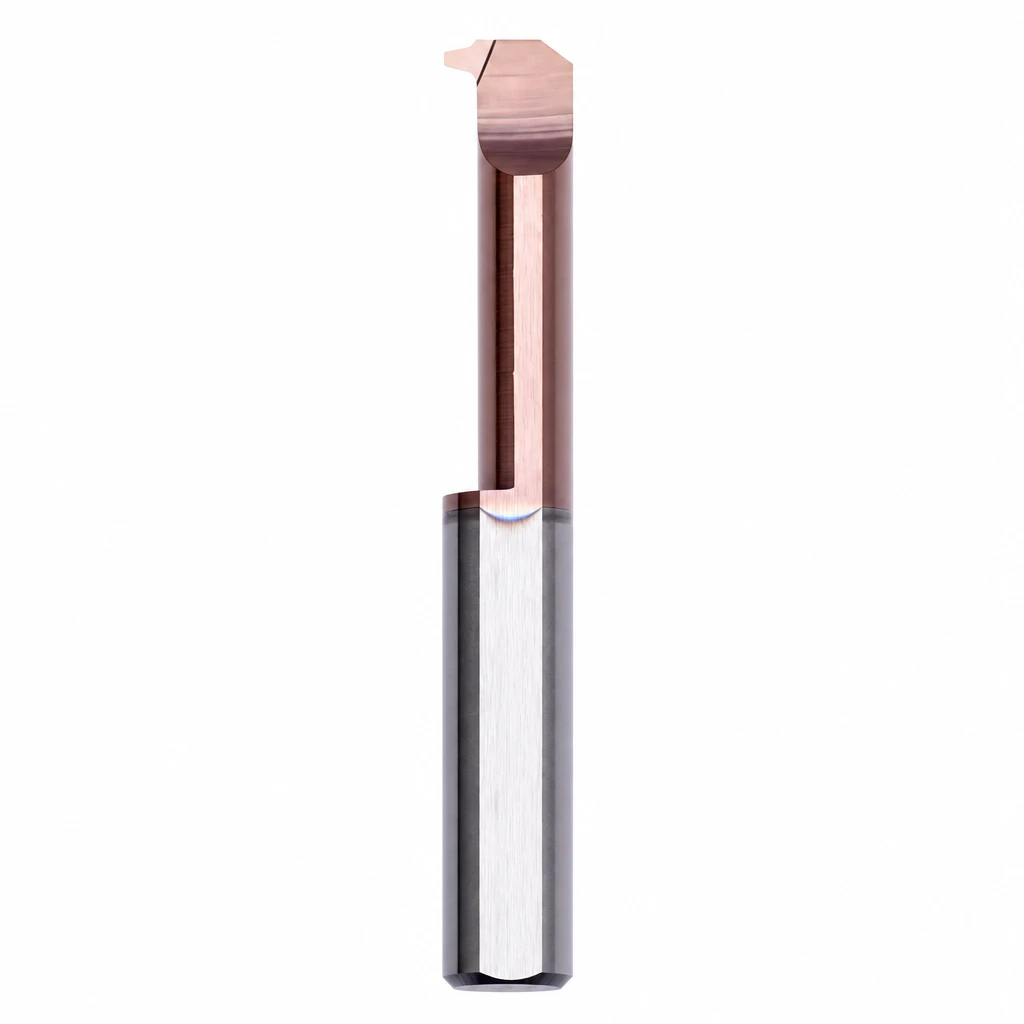

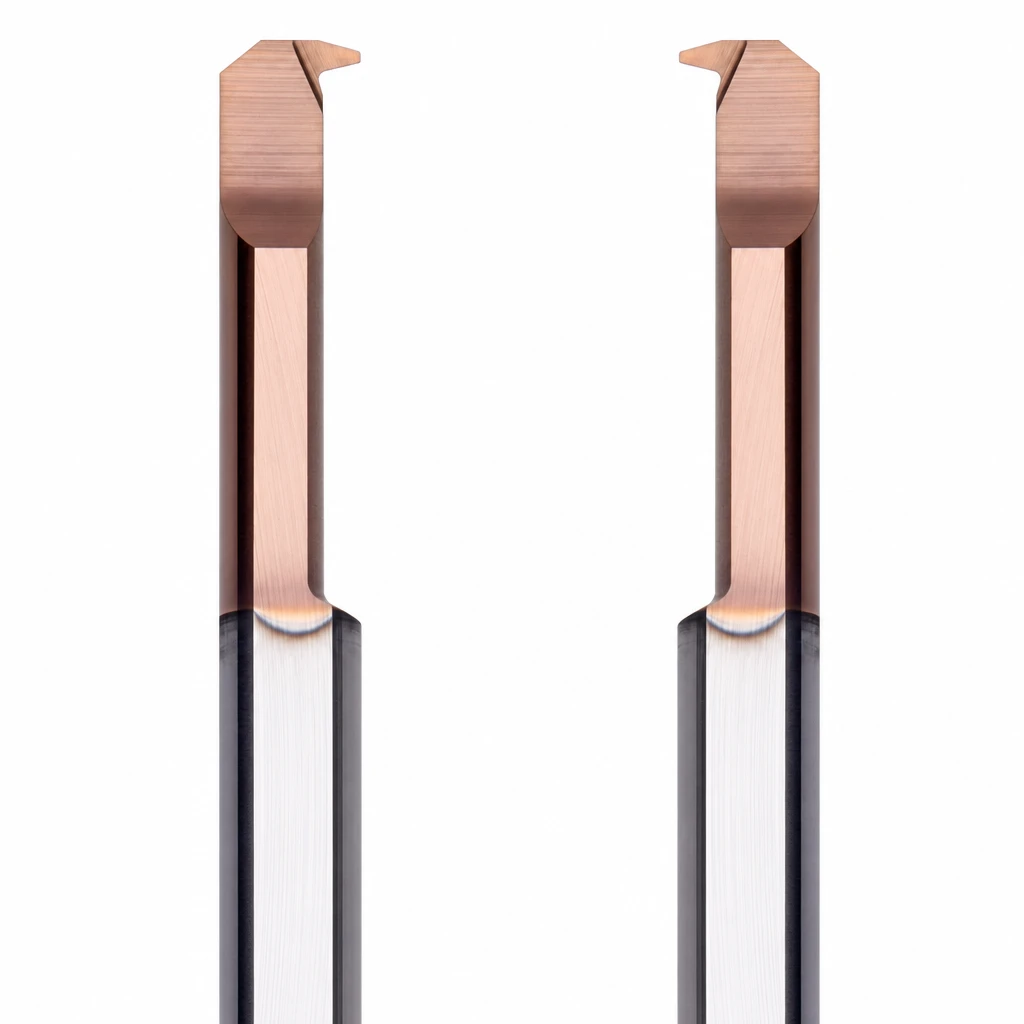

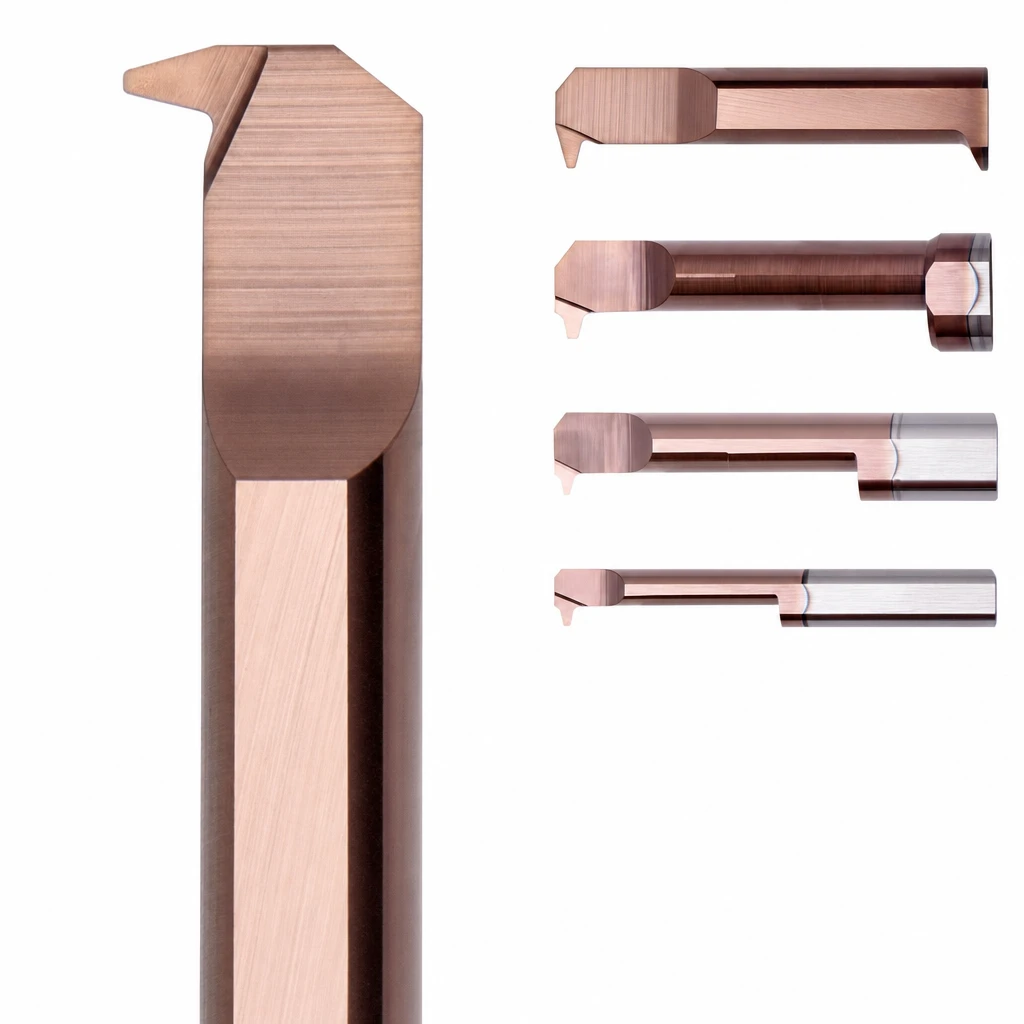

Mini wytaczak gwintujący MIR to mikronóż tokarski z węglika spiekanego VHM dedykowany nacinaniu gwintów wewnętrznych o profilu trapezowym TR (DIN 103, ISO 2904) oraz ACME (calowy). Konstrukcja jednoostrzowa typu single-point - gwint powstaje przez wielokrotne przejścia narzędzia z dobiegiem osiowym i zwiększającą się głębokością skrawania. 25 wariantów wymiarowych obejmujących:

  • MIR standard - krótkie i średnie wykonania do gwintów od TR 8x1,5 do TR 16x4,0

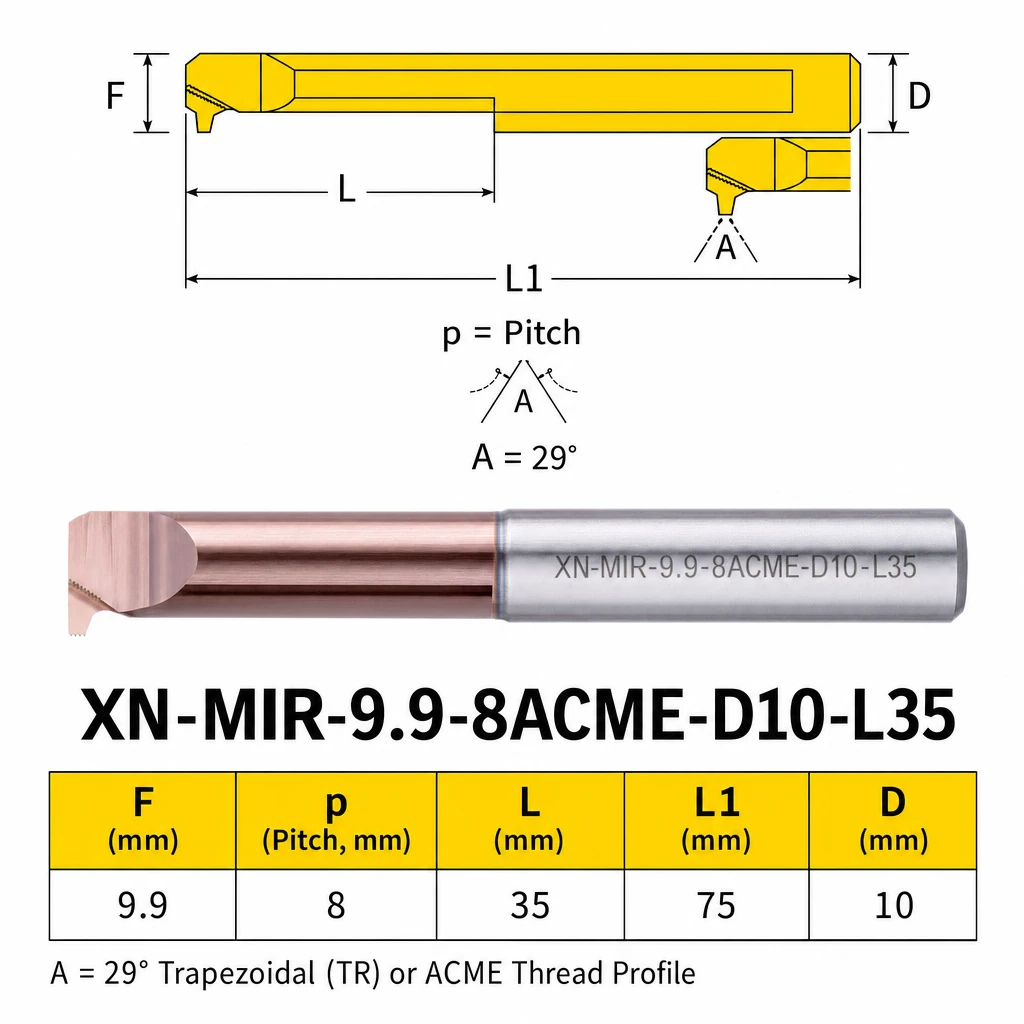

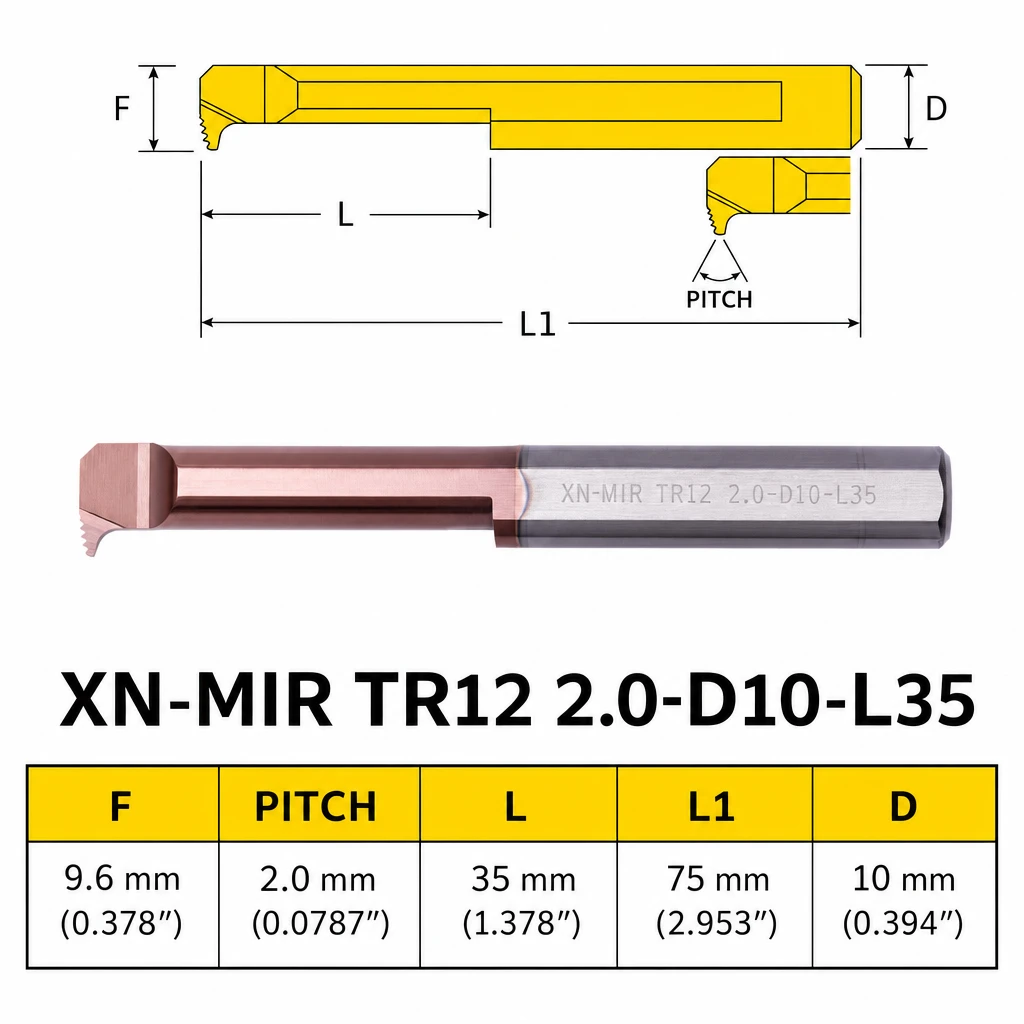

  • XN-MIR - wersje z długim wysięgiem (XN) do głębokich gwintów wewnętrznych
  • Warianty TR (trapezowe metryczne) - skoki od 1,0 do 5,0 mm
  • Warianty ACME (calowe) - 5, 6, 8, 10, 12, 14, 16 TPI

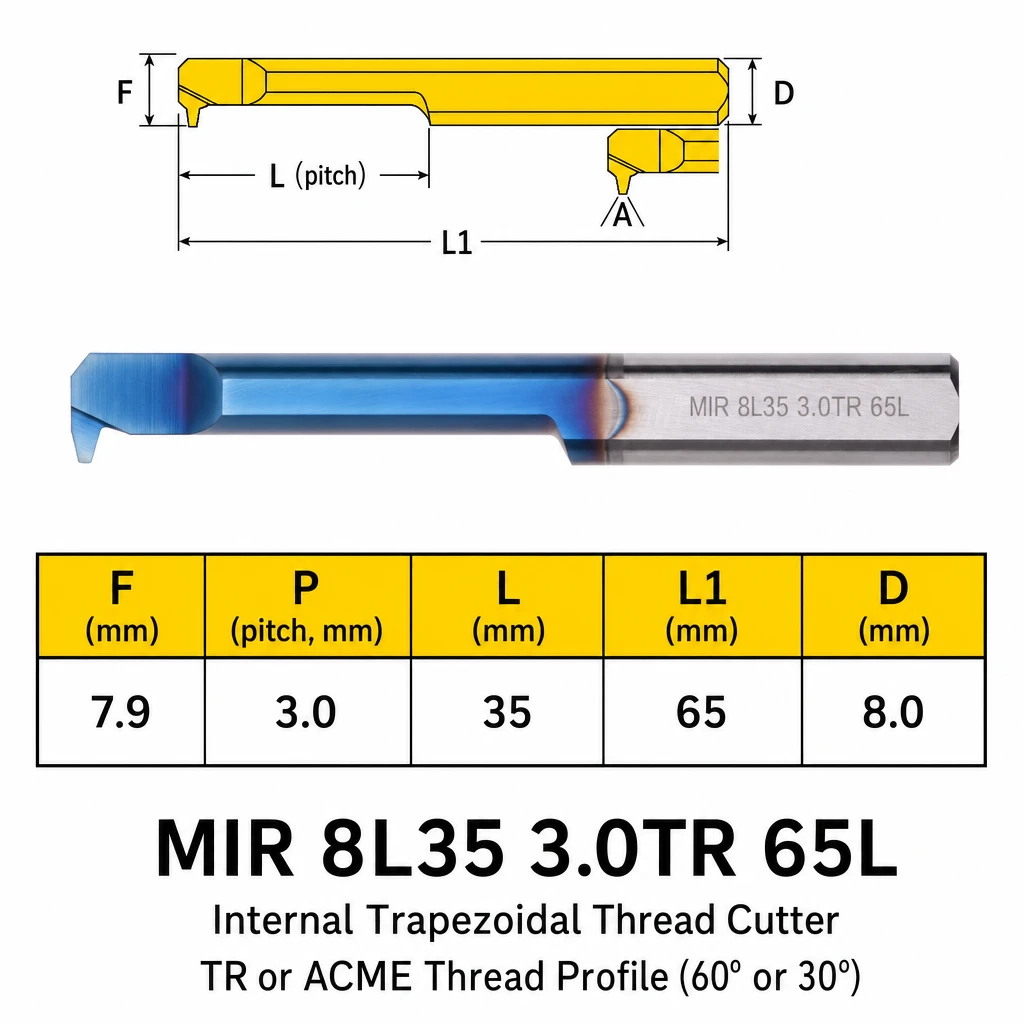

  • Warianty nano-blue - powłoka premium dla materiałów trudnoskrawalnych

Gwinty trapezowe stosowane są w śrubach pociągowych, mechanizmach śrubowych, prasach i wszędzie tam gdzie potrzebne jest przenoszenie dużych sił osiowych z minimalnym tarciem.

Specyfikacja

ParametrWartość
Materiałwęglik spiekany (VHM, monolit)
Powłokastandard - czarna utwardzana / wybrane warianty nano-blue
Profil gwintuTR (trapezowy 30°) lub ACME (29°)
Liczba wariantów25
Średnica ostrza4 - 12 mm
Skok gwintu TR1,0 / 1,5 / 2,0 / 3,0 / 4,0 / 5,0 mm
Skok gwintu ACME5, 6, 8, 10, 12, 14, 16 TPI
Długość części roboczej L15 - 50 mm
Długość całkowita L150 - 100 mm
Średnica chwytu D4 / 6 / 8 / 10 / 12 mm
Tolerancja wymiarowa±0,01 mm
Chłodzeniezewnętrzne (standard)

Zastosowanie

Mini wytaczak gwintujący MIR stosujemy do operacji:

  • nacinanie gwintów wewnętrznych trapezowych TR (śruby pociągowe, mechanizmy ruchu osiowego)
  • gwinty ACME wewnętrzne (zamienniki amerykańskie dla TR)
  • nakrętki śrub pociągowych w maszynach CNC, prasach, podnośnikach
  • mechanizmy zaciskowe (śruby docisku, klamry trapezowe)
  • regeneracja gwintów wewnętrznych (przygwintowanie po naprawie tulei)

Sprawdza się w obróbce stali konstrukcyjnej, stali nierdzewnej, brązu (gwinty brązowych nakrętek), żeliwa. Dla aluminium - tylko warianty bez powłoki lub specjalne, bo TiAlN/nano-blue mogą się przyklejać.

Jak dobrać

Dobór wariantu wymaga określenia:

  • profil gwintu - TR (metryczny) lub ACME (calowy)
  • średnica nominalna gwintu - np. TR 8x1,5 (śr. 8 mm, skok 1,5 mm) lub 1/4-16 ACME
  • skok / pitch - musi pasować do gwintu (NIE wybieraj większego skoku niż projektowany)
  • długość ostrza L - musi być nieco większa niż wymagana długość gwintowanej części
  • XN-MIR - przy gwintach w głębokich otworach gdzie standardowy MIR nie sięgnie
  • nano-blue - przy stalach hartowanych lub gdy wymagana jest wysoka jakość boku gwintu

Uwaga: pracujesz w trybie wielu przejść (Z-axis multi-pass) - typowo 5-15 przejść z malejącą głębokością skrawania. Standard początkowy: ap 0,1-0,2 mm, finisz 0,02-0,05 mm.

FAQ

Czym MIR różni się od MTR?
MTR to wytaczak prosty do wytaczania otworu na średnicę. MIR to wytaczak GWINTUJĄCY - ma na ostrzu profil gwintu (trapezowy lub ACME) i służy do nacinania gwintów wewnętrznych w już istniejącym otworze.

Czy MIR nacina cały gwint w jednym przejściu?
Nie - to narzędzie single-point. Pełny gwint powstaje w 5-15 przejściach z malejącą głębokością skrawania. CNC musi być zaprogramowany w cyklu gwintowania (G76 albo równoważnym).

Czy mogę nacinać gwint TR i gwintem ACME tym samym MIR?
Nie - TR ma kąt 30°, ACME ma 29°. Profil ostrza jest dedykowany dla jednego typu. Wybierz wariant zgodny z gwintem.

Co oznacza "65L" / "100L" w nazwie wariantu?
To długość całkowita L1 narzędzia w mm. Standard wariantów: L1=50 mm; warianty L1=65 lub 100 mm dla gwintów w głębszych otworach.

Czy MIR nadaje się do gwintów metrycznych M?
Nie - MIR ma profil TR (trapezowy) lub ACME. Do gwintów metrycznych M (kąt 60°) potrzebne są oddzielne wytaczaki gwintujące lub gwintowniki.
