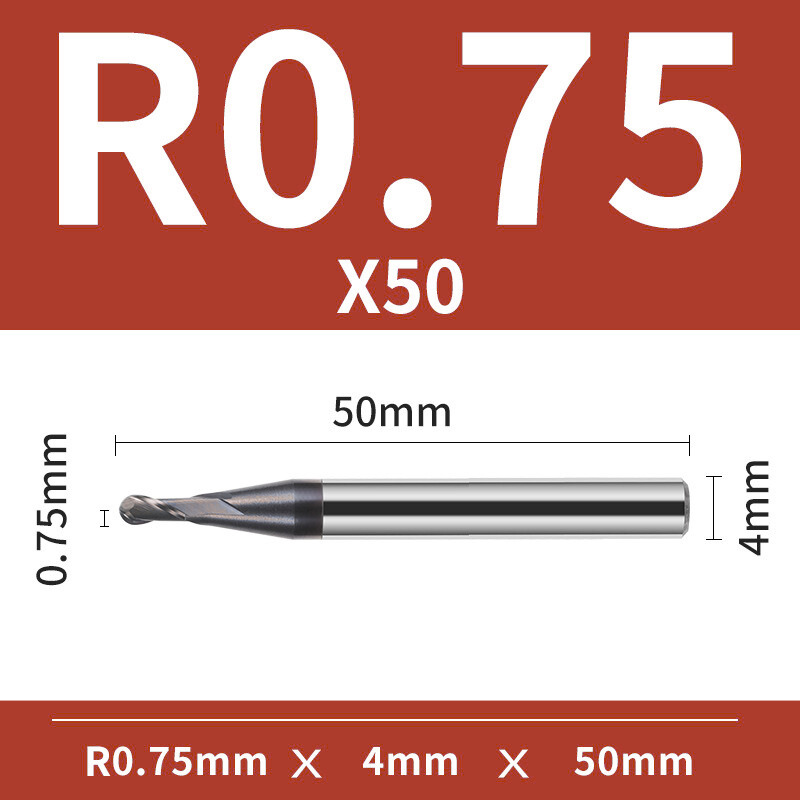

  • HYPERCUT VHM Z2 Ø1.5xR0.75x4Dx50L

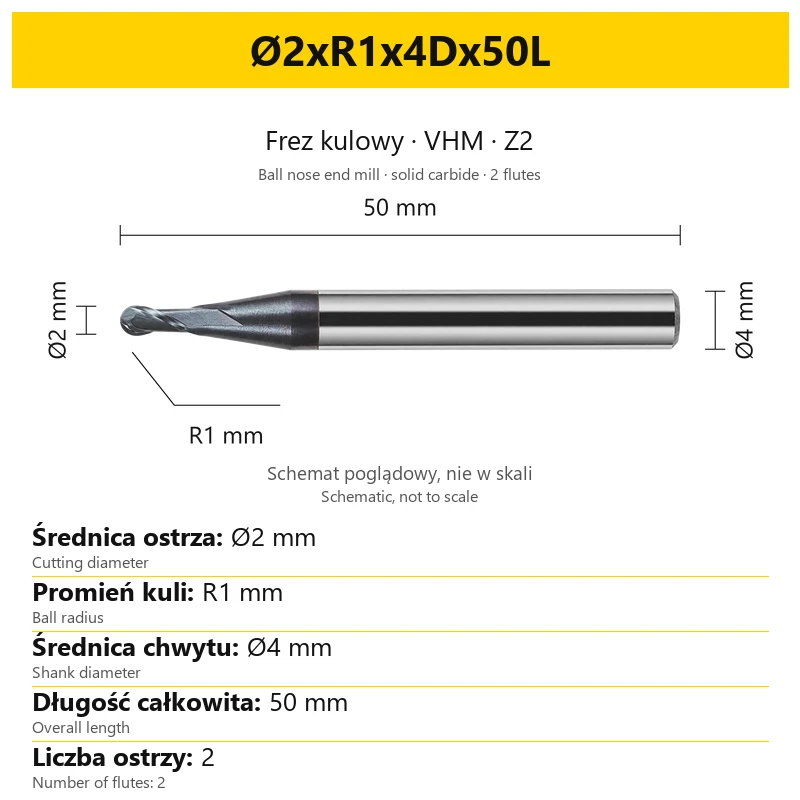

  • HYPERCUT VHM Z2 Ø2xR1x4Dx50L

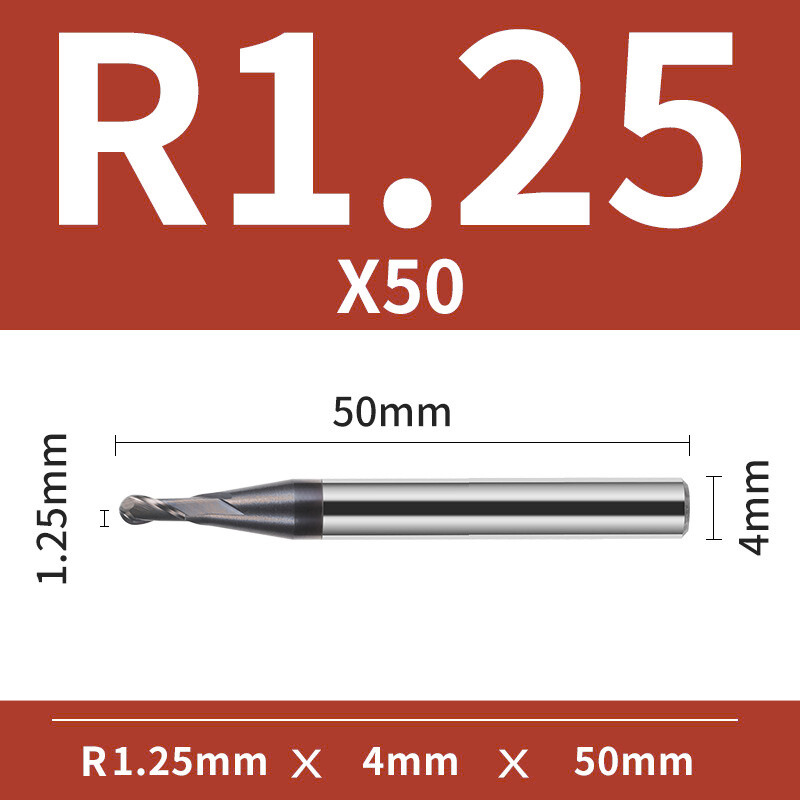

  • HYPERCUT VHM Z2 Ø2.5xR1.25x4Dx50L

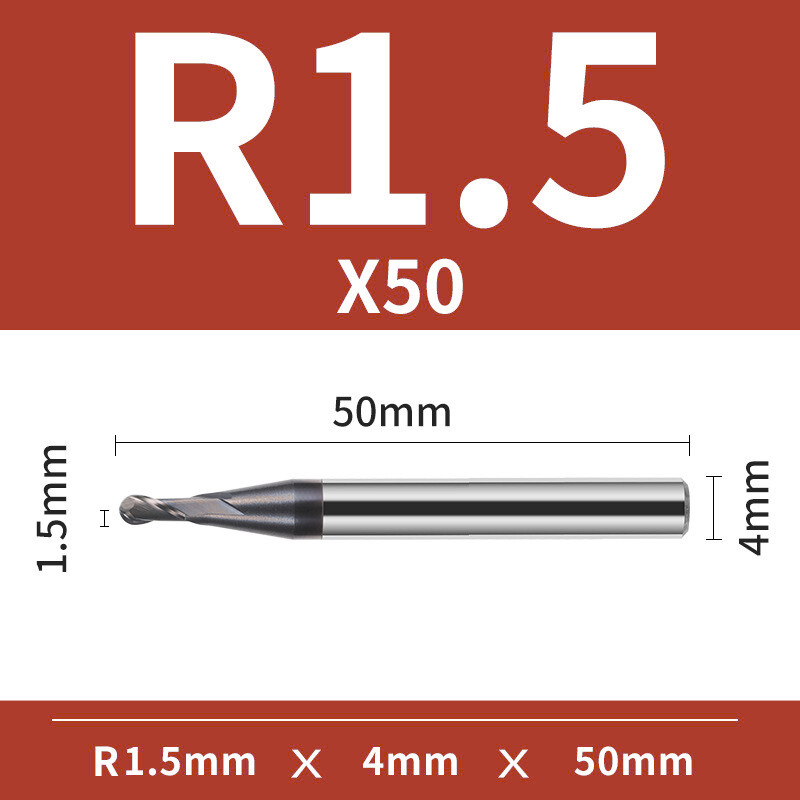

  • HYPERCUT VHM Z2 Ø3xR1.5x3Dx50L
  • HYPERCUT VHM Z2 Ø3xR1.5x4Dx50L

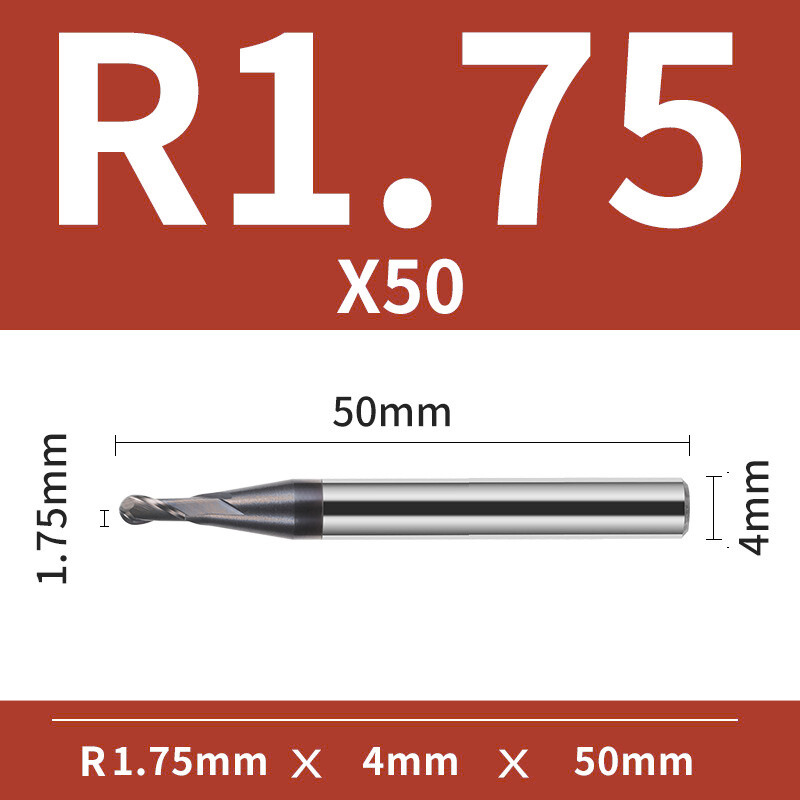

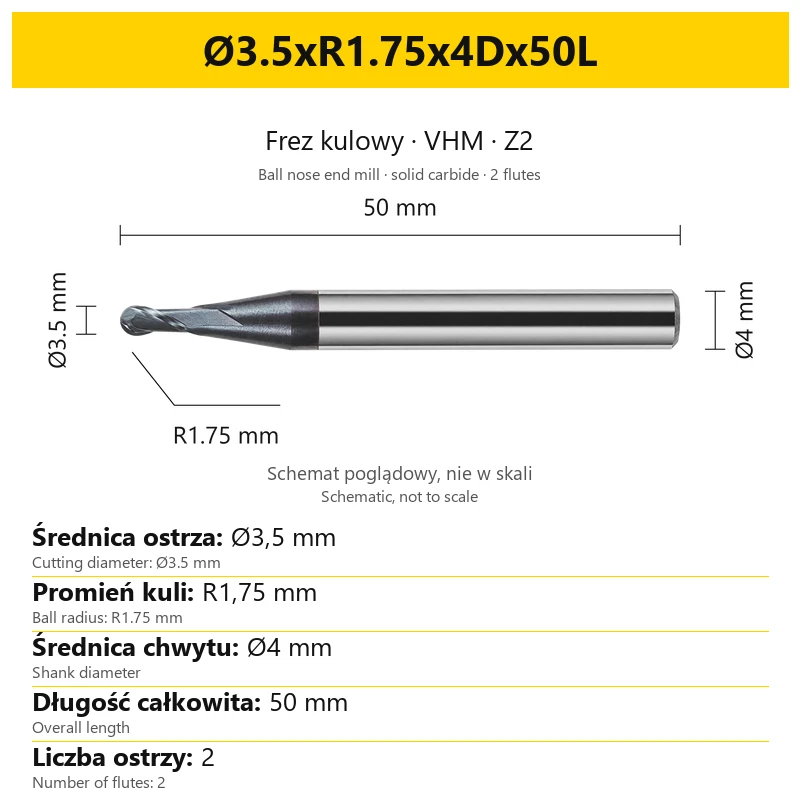

  • HYPERCUT VHM Z2 Ø3.5xR1.75x4Dx50L

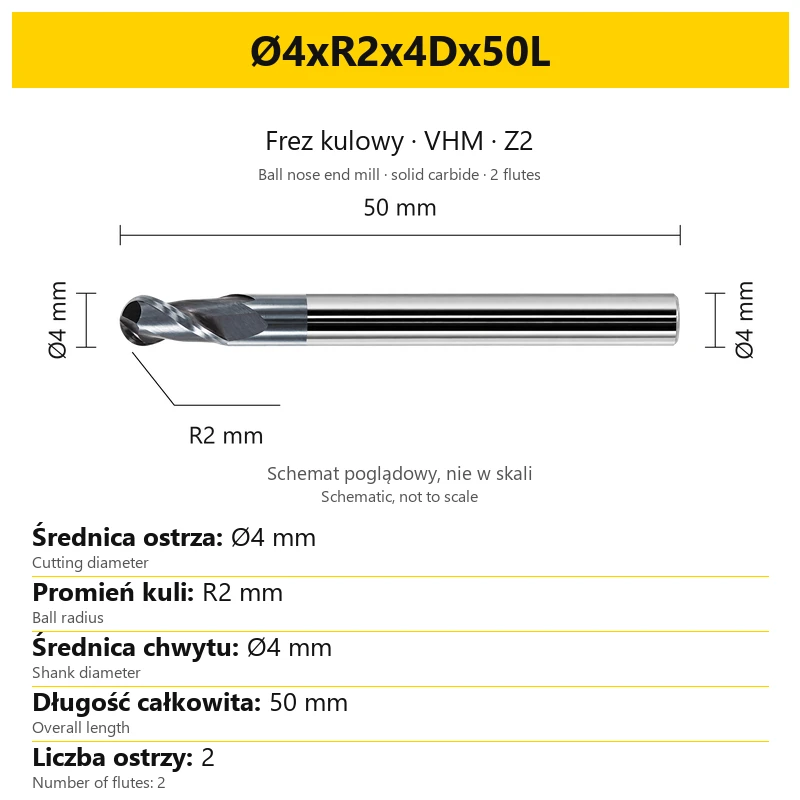

  • HYPERCUT VHM Z2 Ø4xR2x4Dx50L
  • HYPERCUT VHM Z2 Ø5xR2.5x5Dx50L
  • HYPERCUT VHM Z2 Ø5xR2.5x6Dx50L
  • HYPERCUT VHM Z2 Ø6xR3x6Dx50L

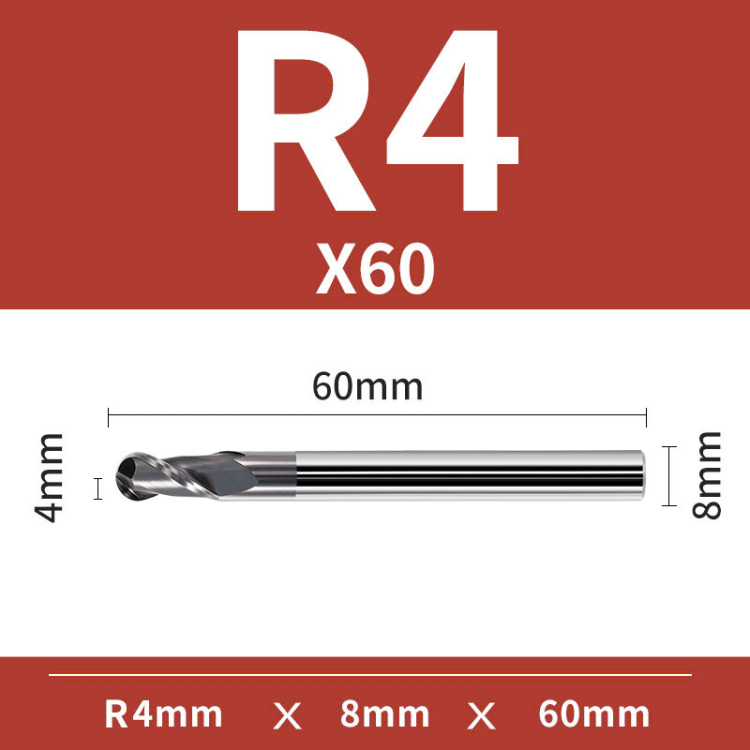

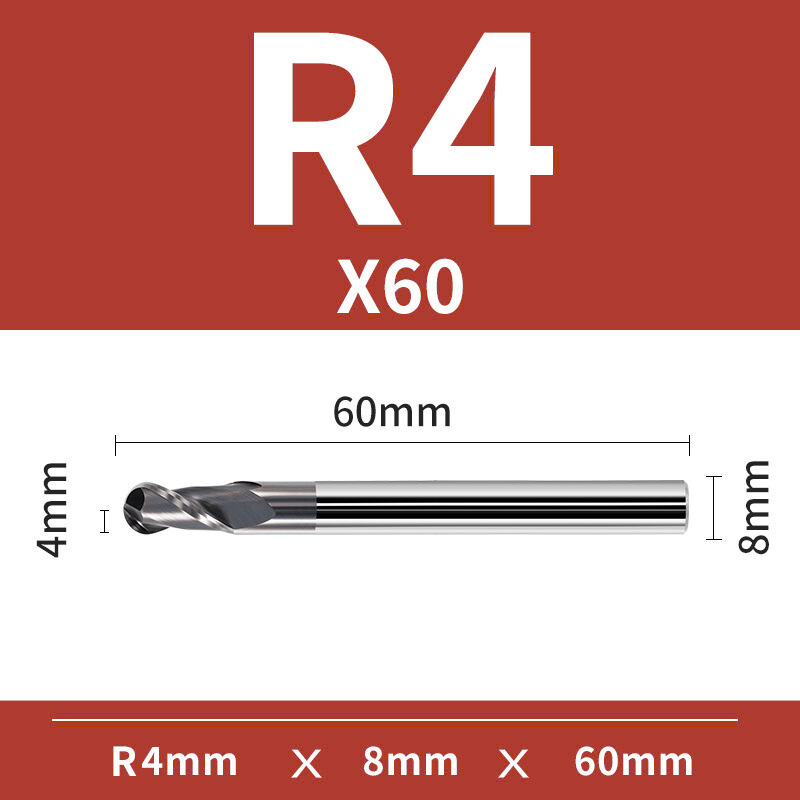

  • HYPERCUT VHM Z2 Ø8xR4x8Dx60L
  • HYPERCUT VHM Z2 Ø4xR2x4Dx75L
  • HYPERCUT VHM Z2 Ø5xR2.5x5Dx75L

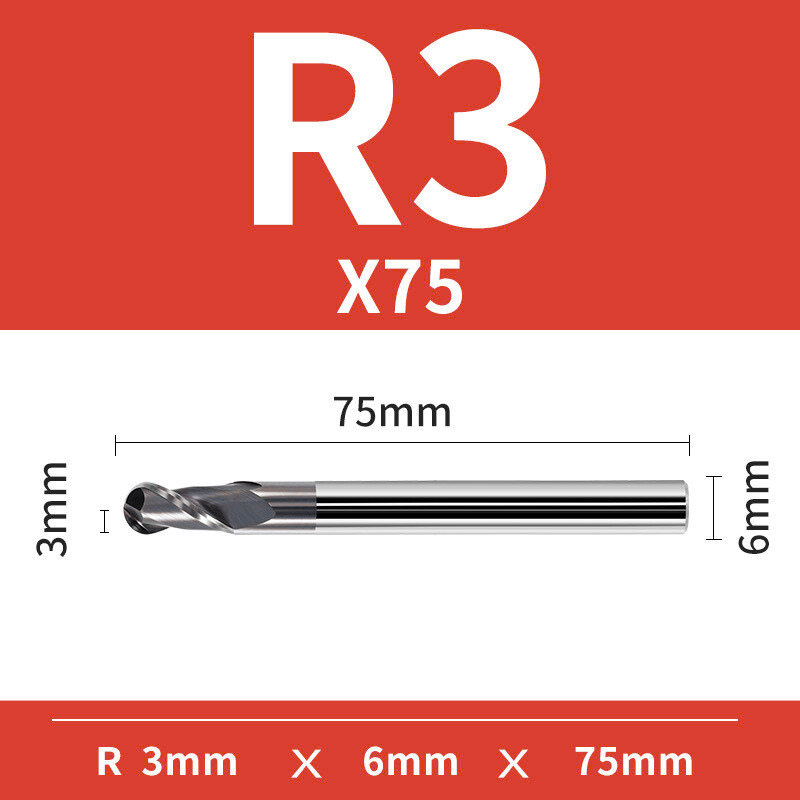

  • HYPERCUT VHM Z2 Ø6xR3x6Dx75L

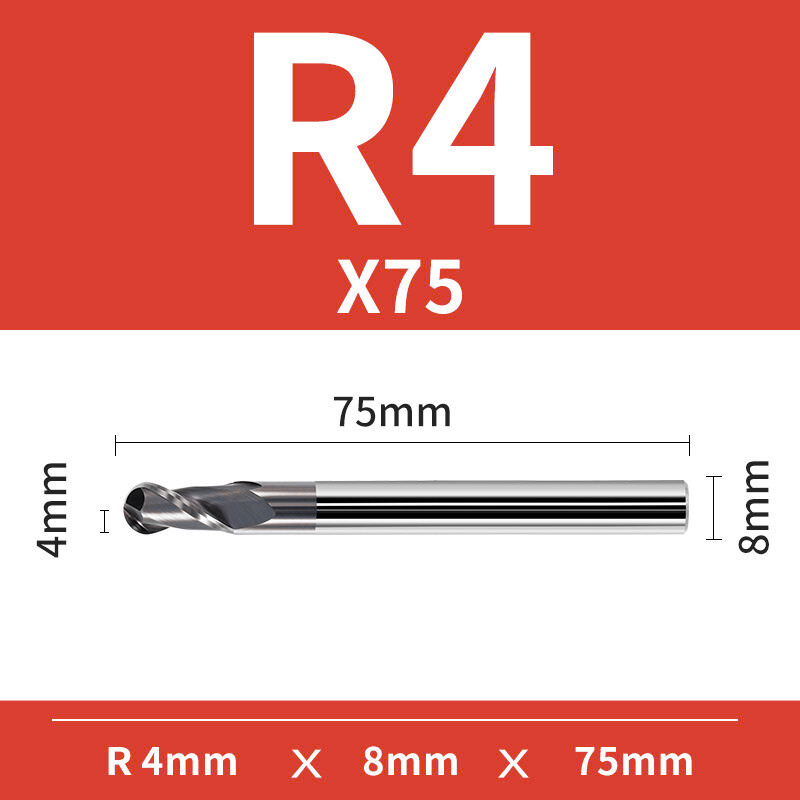

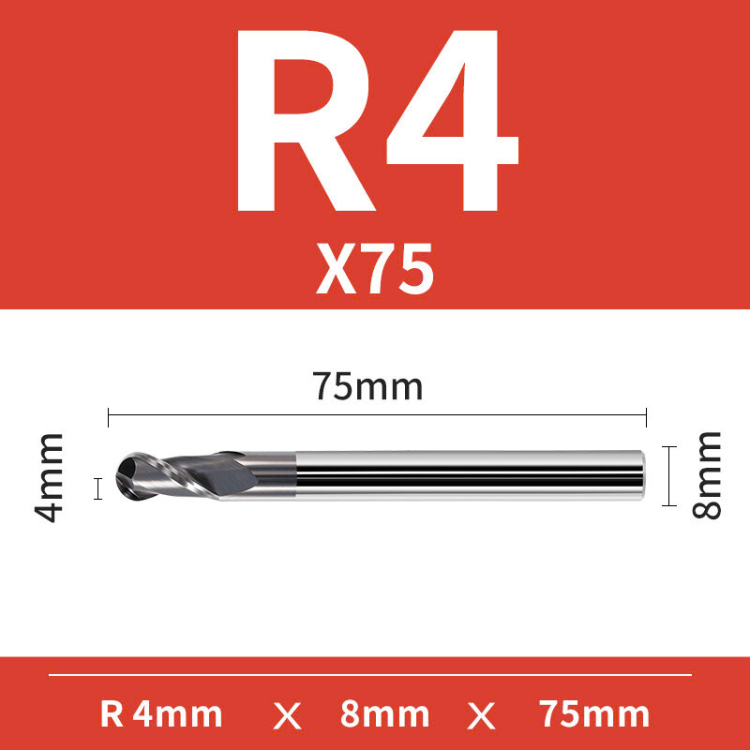

  • HYPERCUT VHM Z2 Ø8xR4x8Dx75L

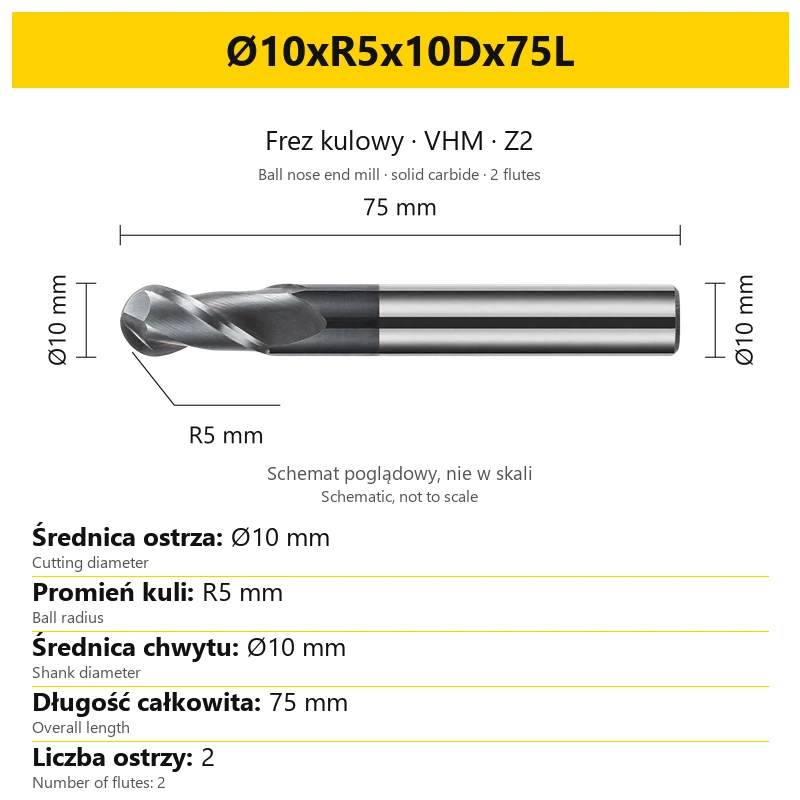

  • HYPERCUT VHM Z2 Ø10xR5x10Dx75L

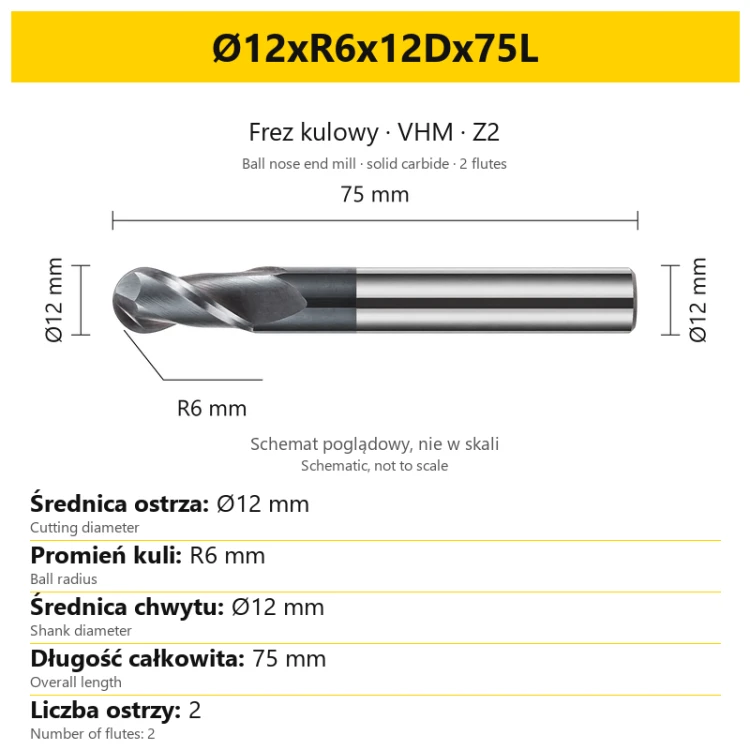

  • HYPERCUT VHM Z2 Ø12xR6x12Dx75L
  • HYPERCUT VHM Z2 Ø3xR1.5x3Dx100L
  • HYPERCUT VHM Z2 Ø4xR2x4Dx100L

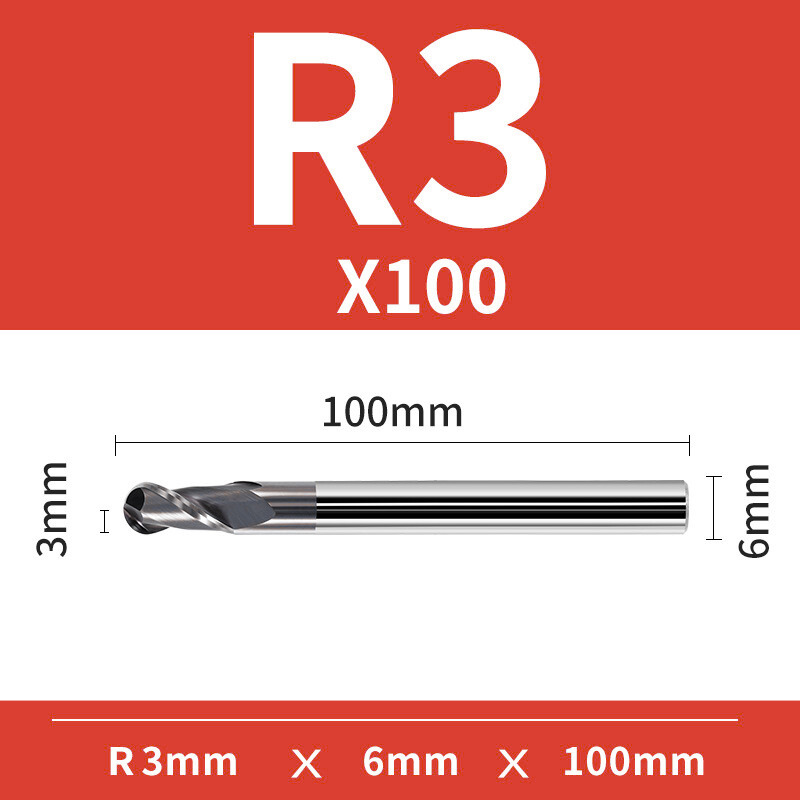

  • HYPERCUT VHM Z2 Ø6xR3x6Dx100L
  • HYPERCUT VHM Z2 Ø8xR4x8Dx100L
  • HYPERCUT VHM Z2 Ø10xR5x10Dx100L

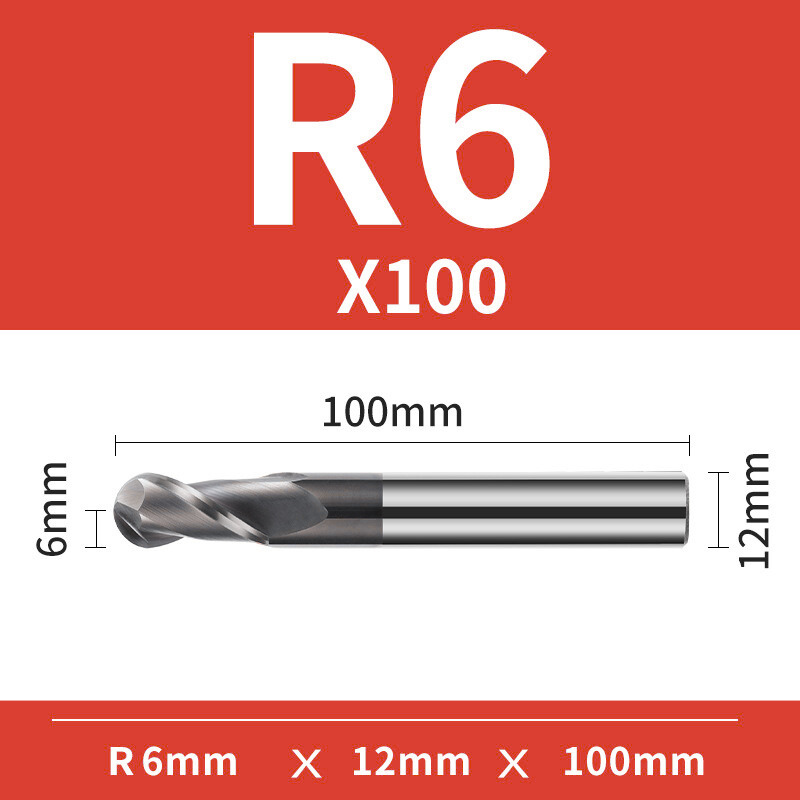

  • HYPERCUT VHM Z2 Ø12xR6x12Dx100L
  • HYPERCUT VHM Z2 Ø6xR3x6Dx150L

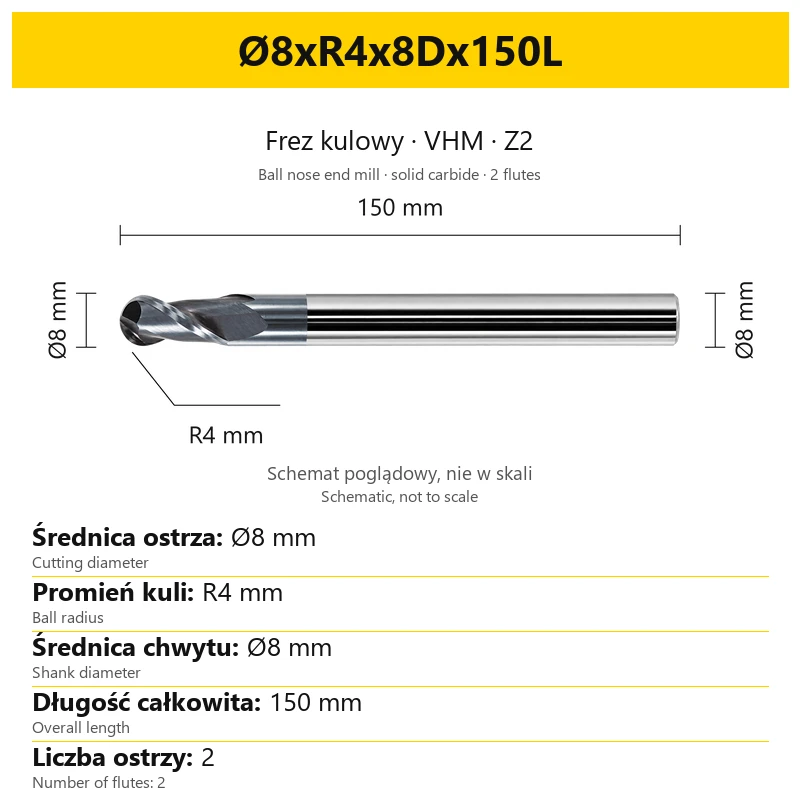

  • HYPERCUT VHM Z2 Ø8xR4x8Dx150L

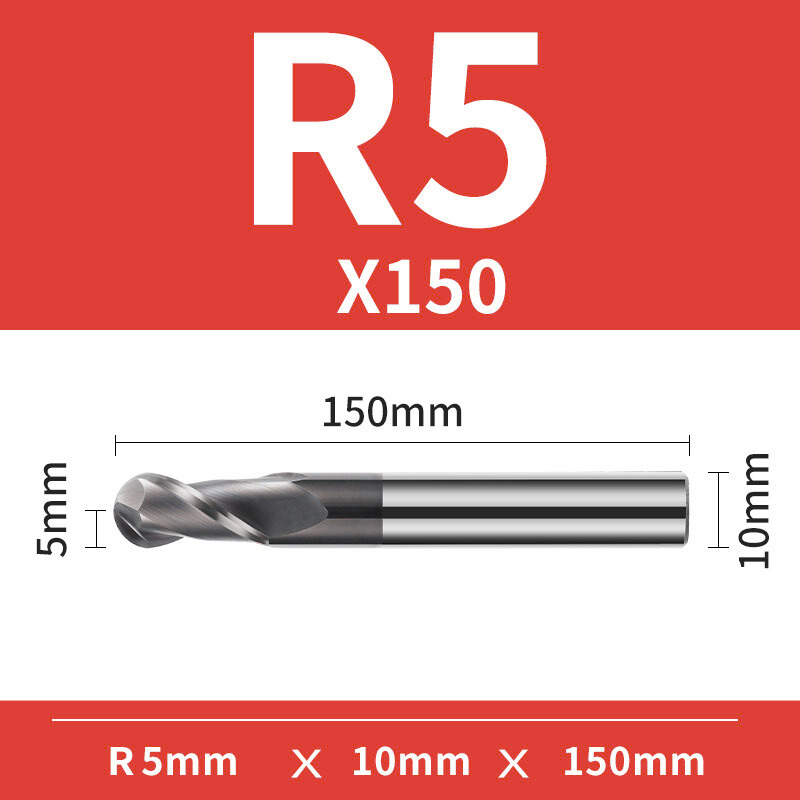

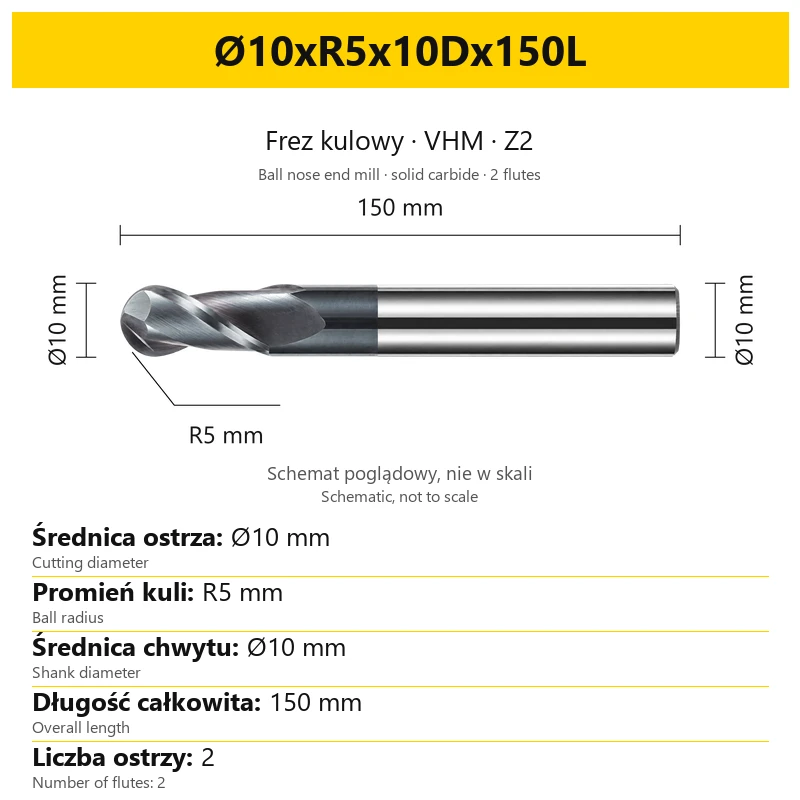

  • HYPERCUT VHM Z2 Ø10xR5x10Dx150L

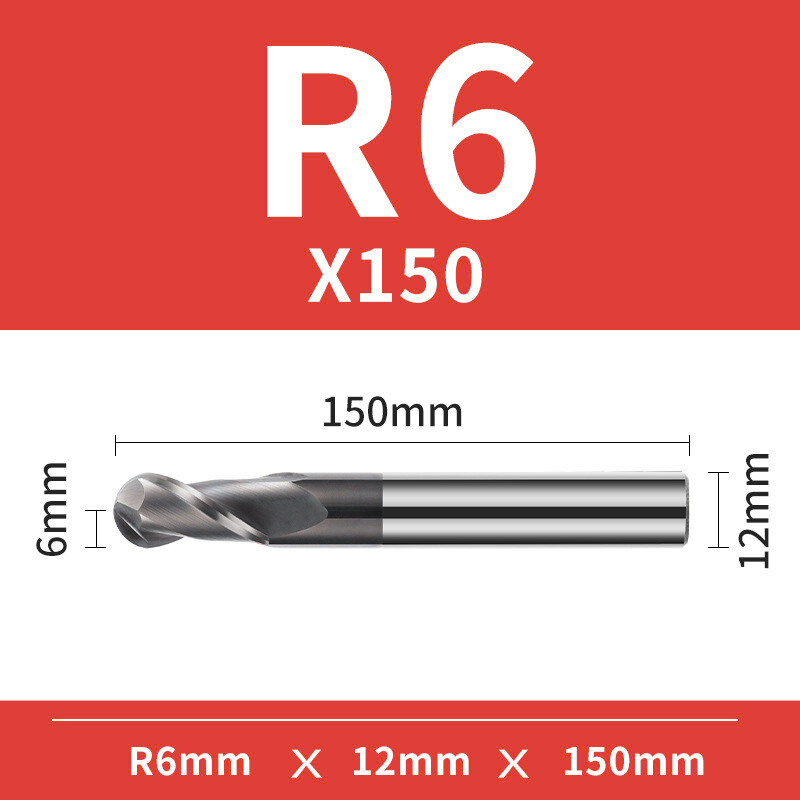

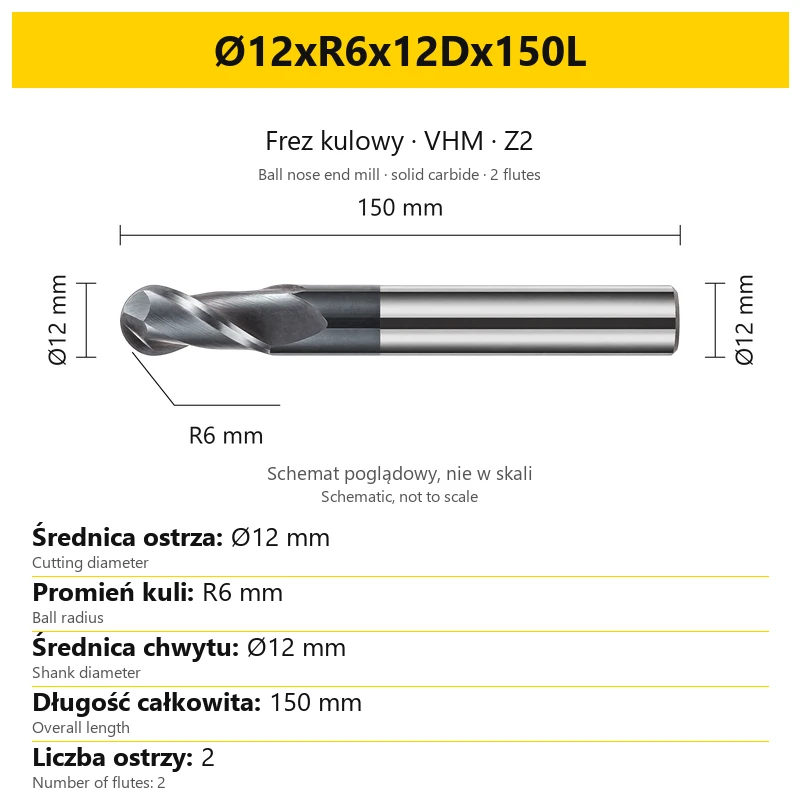

  • HYPERCUT VHM Z2 Ø12xR6x12Dx150L

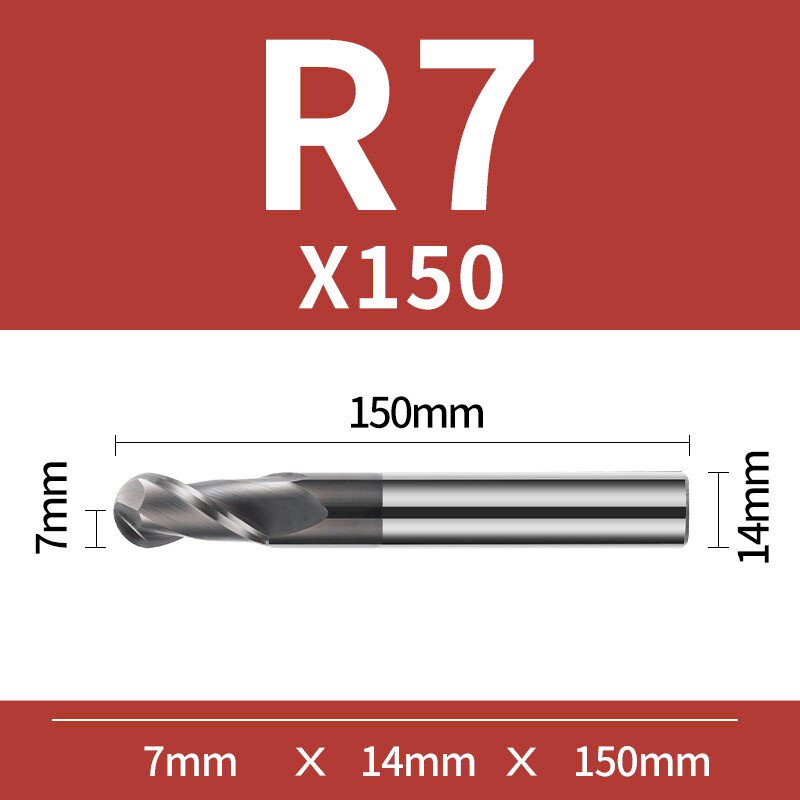

  • HYPERCUT VHM Z2 Ø14xR7x14Dx150L
  • HYPERCUT VHM Z2 Ø16xR8x16Dx150L
  • HYPERCUT VHM Z2 Ø20xR10x20Dx150L

Frez kulowy, kula 2-ostrzowy VHM HYPERCUT

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 44,28 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz Ø1xR0.5x4Dx50L Ø1.5xR0.75x4Dx50L Ø2xR1x4Dx50L Ø2.5xR1.25x4Dx50L Ø3xR1.5x3Dx50L Ø3xR1.5x4Dx50L Ø3.5xR1.75x4Dx50L Ø4xR2x4Dx50L Ø5xR2.5x5Dx50L Ø5xR2.5x6Dx50L Ø6xR3x6Dx50L Ø8xR4x8Dx60L Ø4xR2x4Dx75L Ø5xR2.5x5Dx75L Ø6xR3x6Dx75L Ø8xR4x8Dx75L Ø10xR5x10Dx75L Ø12xR6x12Dx75L Ø3xR1.5x3Dx100L Ø4xR2x4Dx100L Ø6xR3x6Dx100L Ø8xR4x8Dx100L Ø10xR5x10Dx100L Ø12xR6x12Dx100L Ø6xR3x6Dx150L Ø8xR4x8Dx150L Ø10xR5x10Dx150L Ø12xR6x12Dx150L Ø14xR7x14Dx150L Ø16xR8x16Dx150L Ø20xR10x20Dx150L
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

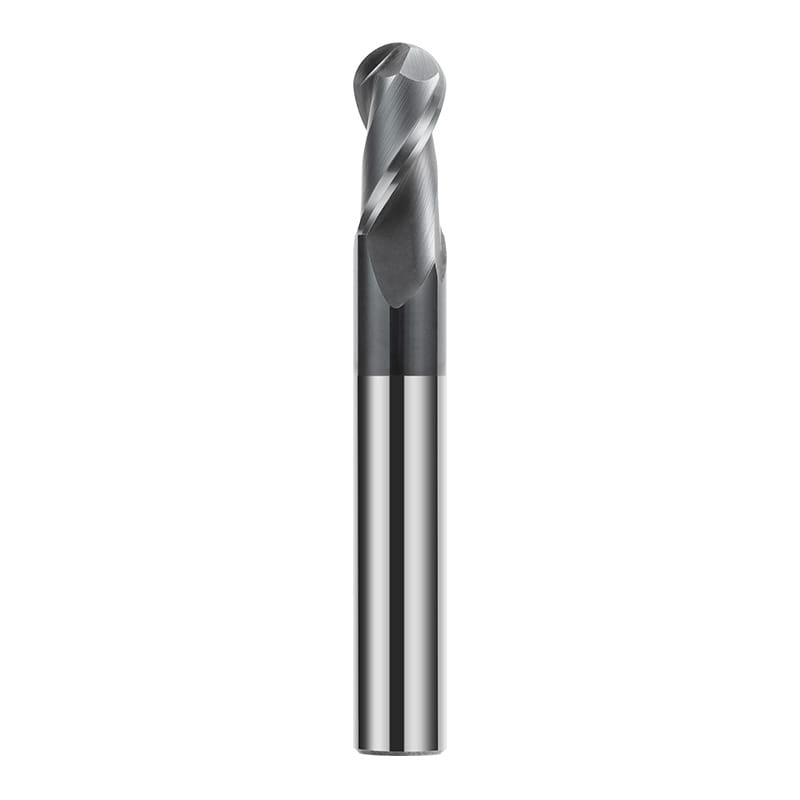

Frez kulowy VHM Z2 HYPERCUT

Dwa ostrza · powłoka Alnovz3 · do stali, stali nierdzewnej i żeliwa

HYPERCUT to frez kulowy z pełnego węglika spiekanego VHM, z dwoma ostrzami i powłoką Alnovz3. Zaokrąglone czoło narzędzia ma promień R równy połowie średnicy części skrawającej. Rodzina obejmuje frezy o różnych średnicach ostrza, chwytu i długościach całkowitych.

Narzędzie jest przeznaczone do frezowania na centrach obróbczych, frezarkach CNC i maszynach grawerskich wyposażonych w odpowiednie wrzeciono oraz oprawkę. Główne materiały obrabiane to stal, stal nierdzewna i żeliwo. Rozmiar dobierz według geometrii detalu oraz pełnego oznaczenia wybranego wariantu.

Zakres wymiarów: średnica ostrza Ø1–20 mm, promień kuli R0,5–10 mm, chwyt Ø3–20 mm. Długości całkowite w tej rodzinie wynoszą 50, 60, 75, 100 lub 150 mm. Dostępne połączenia wymiarów sprawdzisz w selektorze rozmiaru.

1. Budowa frezu i powłoka Alnovz3

Frez ma monolityczną konstrukcję węglikową, walcowy chwyt oraz kuliste zakończenie części skrawającej. Dwie krawędzie skrawające tworzą geometrię oznaczaną jako Z2. Pełny szlif krawędzi oraz wielowarstwowa powłoka Alnovz3 należą do cech tej rodziny.

CechaWykonanie
Rodzaj narzędziaFrez trzpieniowy z czołem kulowym
SeriaHYPERCUT
MateriałVHM — pełny węglik spiekany
Liczba ostrzy2 — Z2
Geometria czołaKulista; średnica części skrawającej równa 2 × R
PowłokaWielowarstwowa Alnovz3
Krawędzie skrawającePełny szlif
ChwytWalcowy; średnica zależna od wybranego rozmiaru

Promień R opisuje kuliste czoło frezu. Przy porównywaniu narzędzi odczytuj go razem ze średnicą części skrawającej: promieniowi R3 mm odpowiada ostrze o średnicy Ø6 mm. Średnica chwytu jest osobnym wymiarem, podanym w oznaczeniu przed literą D.

2. Materiały obrabiane

HYPERCUT jest przeznaczony przede wszystkim do obróbki stali, stali nierdzewnej i żeliwa. Dobierając warunki skrawania, uwzględnij dokładny gatunek oraz stan materiału, a następnie średnicę narzędzia i rodzaj operacji.

Grupa materiałówZastosowanie
Stal zwykła i węglowaFrezowanie elementów stalowych z warunkami skrawania dobranymi do gatunku materiału.
Stal stopowaObróbka detali ze stali stopowej; dobór parametrów wymaga uwzględnienia stanu materiału.
Stal nierdzewnaJedna z głównych grup zastosowania HYPERCUT.
ŻeliwoJedna z głównych grup zastosowania HYPERCUT.
Stopy miedziDodatkowa grupa zastosowania; parametry dobierz do konkretnego stopu.

Powłoka Alnovz3 jest wspólną cechą rodziny. O doborze rozmiaru decyduje także dostęp narzędzia do obrabianego miejsca i promień wymagany na detalu. Materiał oraz geometria operacji powinny być ustalone przed wyborem prędkości obrotowej i posuwu.

3. Zastosowania frezu kulowego

Kuliste czoło pozwala prowadzić obróbkę powierzchni i profili z wykorzystaniem promienia narzędzia. W programie CNC należy uwzględnić rzeczywisty kształt końcówki, aby tor środka frezu odpowiadał projektowanemu kształtowi detalu.

OperacjaNa co zwrócić uwagę
Obróbka powierzchni i profiliWprowadź do programu geometrię frezu kulowego oraz właściwy promień R.
Frezowanie boczneDobierz dostęp do obrabianej ścianki i sprawdź prześwit dla chwytu oraz oprawki.
Frezowanie rowków i kanałów UKuliste czoło tworzy zaokrąglony profil dna; promień frezu należy dopasować do geometrii kanału.
Frezowanie otworów po torze śrubowymZastosuj zaprogramowaną interpolację oraz średnicę narzędzia odpowiednią do wymiaru otworu.

Przy rowkowaniu, pracy bocznej i obróbce powierzchni część skrawająca styka się z detalem w różny sposób. Warunki pracy należy dobrać osobno do zaplanowanej operacji. Uwzględnij także możliwość odprowadzenia wiórów ze strefy skrawania.

4. Wymiary rodziny

ParametrZakres lub dostępne długości
Średnica części skrawającejØ1–20 mm
Promień kulistego czołaR0,5–10 mm
Średnica chwytuØ3–20 mm
Długość całkowita50, 60, 75, 100 lub 150 mm

Zakresy opisują rodzinę narzędzi. Konkretne połączenie średnicy ostrza, promienia, chwytu i długości wybierz w selektorze wariantu. Ten sam promień może występować z różną średnicą chwytu albo długością całkowitą.

Długość całkowita L obejmuje całe narzędzie, od końca kuli do końca chwytu. Przy planowaniu dostępu do detalu uwzględnij również część narzędzia osadzoną w oprawce oraz rzeczywisty wysięg. Sam wymiar L nie określa długości czynnej krawędzi skrawającej.

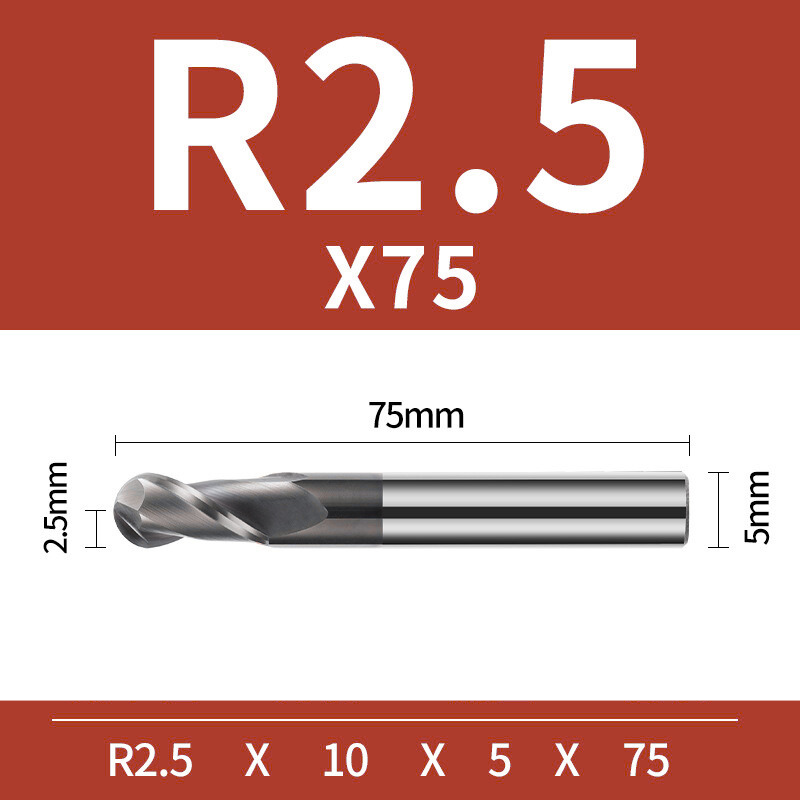

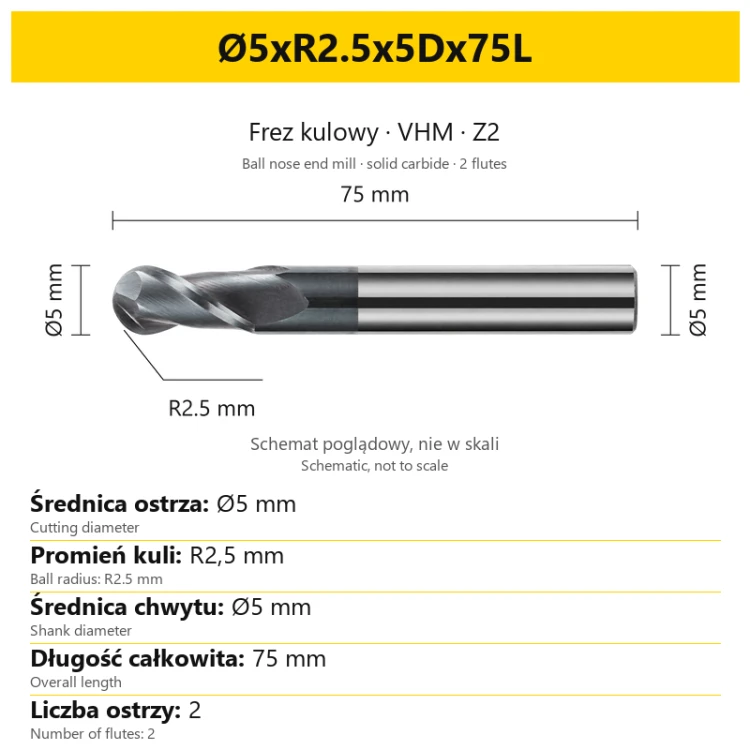

W wariancie Ø5xR2.5x5Dx75L długość ostrza wynosi 10 mm. Jest to wymiar części skrawającej tego rozmiaru, odrębny od długości całkowitej 75 mm.

5. Jak czytać oznaczenie rozmiaru

Przykład Ø6xR3x6Dx50L opisuje cztery wymiary tego samego frezu. Kolejność oznaczeń pozwala oddzielnie odczytać średnicę części roboczej, promień kuli, średnicę chwytu i długość całkowitą.

Fragment oznaczeniaZnaczenieWartość w przykładzie
Ø6Średnica części skrawającej6 mm
R3Promień kulistego czoła3 mm
6DŚrednica walcowego chwytu6 mm
50LDługość całkowita narzędzia50 mm

W nazwach rozmiarów wartości dziesiętne zapisane są kropką, np. R0.5. W polskim zapisie wymiarowym ten sam promień wynosi R0,5 mm. Liczba po literze R oznacza promień, dlatego odpowiadająca jej średnica ostrza jest dwa razy większa.

Dobór oprawki: sprawdź wartość przed literą D. W mniejszych rozmiarach chwyt może mieć większą średnicę niż część skrawająca. Średnica ostrza i średnica chwytu wymagają osobnego sprawdzenia.

6. Dobór rozmiaru do detalu i mocowania

  1. Ustal promień: dopasuj R do zaokrąglenia lub profilu, który ma powstać na detalu. Odpowiadająca średnica ostrza wynosi 2 × R.
  2. Sprawdź chwyt: porównaj wymiar D z rozmiarem tulei lub gniazda oprawki. Korzystaj z pełnego oznaczenia wybranego wariantu.
  3. Dobierz długość: wybierz długość całkowitą zapewniającą dostęp do miejsca obróbki przy możliwie krótkim wysięgu.
  4. Sprawdź dostęp: uwzględnij średnicę chwytu i gabaryty oprawki przy podejściu do ścianek oraz zagłębień.
  5. Porównaj komplet wymiarów: przed zakupem sprawdź jednocześnie średnicę ostrza, R, D i L w selektorze oraz na karcie wariantu.

Gdy potrzebny jest dłuższy frez, wybór samej długości L nie kończy doboru. Wysięg po zamocowaniu powinien odpowiadać zaplanowanemu dostępowi do detalu. Im większy wysięg, tym większe znaczenie ma dopasowanie prędkości i posuwu do warunków pracy.

7. Przygotowanie do frezowania

Przed rozpoczęciem obróbki przygotuj mocowanie narzędzia, zamocowanie detalu oraz program odpowiadający wybranemu rozmiarowi. Parametry skrawania dobierz do materiału, średnicy, wysięgu i rodzaju operacji.

  • Ogranicz wysięg: wysuń frez z oprawki na długość potrzebną do wykonania zaplanowanej operacji.
  • Dostosuj obroty i posuw: przy dłuższym wysięgu odpowiednio zmniejsz prędkość pracy i sprawdź przebieg skrawania.
  • Przygotuj chłodzenie: zastosuj ciecz obróbkową i sposób jej podawania odpowiedni do materiału oraz warunków pracy.
  • Kontroluj wióry: zapewnij ich odprowadzanie, szczególnie podczas pracy w rowku lub zagłębieniu.

Dla narzędzia kulowego program powinien zawierać poprawny promień końcówki. Rozmiar wybrany w sklepie, narzędzie zamocowane we wrzecionie i geometria wpisana w programie muszą odpowiadać sobie przed rozpoczęciem obróbki.

8. Najczęstsze pytania

Co oznacza Z2?

Z2 oznacza dwie krawędzie skrawające. HYPERCUT w tej rodzinie jest frezem kulowym dwuostrzowym.

Czy R3 oznacza średnicę 3 mm?

R3 oznacza promień kuli równy 3 mm. Średnica części skrawającej takiego frezu wynosi 6 mm.

Jaką powłokę ma frez?

Frez ma wielowarstwową powłokę Alnovz3. Materiałem narzędzia jest pełny węglik spiekany VHM.

Czy frez nadaje się do stali nierdzewnej?

Tak. Stal nierdzewna należy do głównych grup zastosowania, obok stali i żeliwa. Warunki skrawania dobierz do gatunku materiału oraz operacji.

Który wymiar służy do doboru oprawki?

Średnica chwytu jest podana przed literą D. Przykładowo 6D oznacza chwyt Ø6 mm. Wymiar ten może różnić się od średnicy części skrawającej.

Czy 50L oznacza długość ostrza?

50L oznacza długość całkowitą 50 mm. Wymiar obejmuje całe narzędzie, łącznie z chwytem, i nie jest oznaczeniem długości ostrza.
